Замена рабочего цилиндра сцепления газель 405 двигатель

Установка диска сцепления: на что обратить внимание

Начнем с того, что благодаря сцеплению автомобиль получает возможность плавно трогаться, передачи переключаются мягко, что способствует нормальной работе всех элементов трансмиссии и самого ДВС с сохранением ресурса узлов и агрегатов.

С учетом того, что нагрузки на сцепление высокие, срок службы самого сцепления, в среднем, составляет около 100 тыс.км. На его износ указывает потеря тяги, пробуксовки сцепления, неполное выключение сцепления, трудности при переключении передач, педаль сцепления может стать мягкой или, наоборот, слишком тугой и т.д.

Как правило, замена диска выполняется вместе с заменой корзины сцепления, однако в отдельных случаях меняется только диск. Идем далее. Применительно ко многим авто, есть два способа заменить сцепление:

• замена сцепления со снятием КПП;
• замена сцепления без снятия коробки;

Не удивительно, что именно второй метод является более удобным. При этом для авто с задним приводом замена выполняется легче. На переднеприводной машине менять сцепление сложнее, однако также возможно выполнить замену своими руками. Давайте остановимся на основных этапах.

• Для реализации задачи потребуется наличие подъемника, эстакады или ямы. Перед снятием сцепления необходимо под колеса автомобиля поставить противооткатные упоры.
• Прежде всего, нужно отсоединить кардан от КПП и рабочий цилиндр. Далее потребуется отключить концевики проводки выключателя огней заднего хода;
• После накидным ключом понадобится открутить крепежные болты, которые фиксируют подушку КПП. Теперь подушку нужно снять;
• Далее нужно отодвинуть коробку от мотора на максимально возможное расстояние (чтобы переключатель упирался в днище); Трансмиссия фактически ляжет на входящий патрубок системы выхлопа. По этой причине заднюю часть коробки нужно дополнительно поддерживать подпором или домкратом;
• Далее, отводя маховик, потребуется открутить 6 крепежных болтов на корзине сцепления. Для того, чтобы получить доступ к фиксирующим элементам, нужно периодически проворачивать коленвал;
• Затем в появившийся паз и посредством смещения корзины сцепления снимается сам диск. Чтобы снять корзину, нужно сдвинуть ее по направлению к ДВС. На последнем этапе потребуется снять вилку и выжимной подшипник;
• Замена сцепления выполняется в обратном порядке. При этом предварительно в отверстие подшипника первичного вала коробки передач наносится специальная смазка, а также площадь трения и касания прижимного диска протирается ветошью.

Также во время выполнения работ нужно отцентровать ведомый диск относительно оси коленчатого вала. Чтобы реализовать задачу, нужно использовать правило, которое является имитацией шлицевой части первичного вала. Правило после монтажа должно с легкостью выниматься.

В указанные выемки плотно входят 3 ступицы нажимного диска. Данное конструктивное решение является гарантией эффективной передачи крутящего момента на диск одновременно с возможностью его смещения относительно оси при включении сцепления.

Между нажимным диском и кожухом имеется 18 пружин, которые размещены попарно. Пружины имеют витки, которые выполнены в разные стороны. Это позволяет исключить риски возможного заклинивания. Также чтобы рабочий диск не перекосился и одновременно было достигнуто подходящее усилие, установленные пружины должны быть из одной группы.

От избыточного нагрева во время пробуксовки сцепления пружины защищены шайбами, которые выполнены из прессованного асбестового материала, который отличается жаропрочностью и способностью отводить тепло.

Еще на концах хвостовых вилок имеются сферические гайки с коническими пружинами. Такое решение способно обеспечить определенное качение элемента, которое нужно для того, чтобы нивелировать расстояние между осями в момент отвода диска.

Search

Регулировка и замена Газель сцепления

Во избежание неисправности автомобиля можно заменить цилиндр ведомой сцепления или цилиндр на Газель и другие детали. Необходимо как можно скорее заменить комплект сцепления и другие компоненты, чтобы при необходимости диагностировать и ремонтировать автомобиль. В будущем это позволит избежать поломок на трассе и аварий.

Схема сцепления «Газель»

Принцип работы системы сцепления

Имеется коробка для передачи крутящего момента на ведущие колеса автомобиля от коленчатого вала двигателя, поскольку плавная передача крутящего момента от двигателя к колесам невыгодна. Автомобиль не сможет управлять без сцепления, а работа трансмиссии будет неэффективной.

Для комфортной работы силовой установки необходимо сначала изменить крутящий момент, снятый с коленчатого вала в коробке передач (коробке передач). Затем он бежит по ведомой оси. Поскольку переключение передач затрудняет переключение передач, которые сильно ударяют друг о друга, переключение передач затруднено. Если коробка постоянно подключена к устройству, двигатель должен быть остановлен, чтобы полностью остановить автомобиль.

Работа сцепления в автомобиле газель

Для решения этих проблем в машине имеется сцепление, представляющее собой специальный узел коробки. Это способствует временному разделению двигателя и коробки передач, что приводит к прерыванию крутящего момента. Нажав на педаль сцепления, вы можете переключать передачи или останавливать автомобиль. Сцепление позволяет машине двигаться и плавно ускоряться.

You may also like

Принцип его работы для любой марки автомобиля аналогичен. Это исключает возможность жесткого износа узлов и деталей, соединяющих силовую установку и коробку.

Нажимной диск сцепления, прикрепленный к корпусу, прижимает толкатель к маховику. Приводная втулка, прикрепленная к входному валу, должна свободно перемещаться по ней. Корпус ступицы оснащен демпфирующими пружинами, которые играют роль демпферов вибрации и обеспечивают плавность хода.

Для приложения необходимого прижимного усилия существует пружина с лепестками, которые подвергаются высвобождению из подшипника. Это связь между приводом и муфтой, на которой установлена ​​вилка с рычагом. На его конце прикреплен другой рычаг или трос, ведущий к педали сцепления.

Ранний день на выходных заменены

явилка сцепления .

Как заменить вилка сцепления без снятия коробки передач.

в качестве заменить заглушку сцепления

Автомобили ВАЗ-2101-2107 без снятия коробки передач. Вконтакте ремонтные группы.

Как сделать качественную замену

Ремонт и замена заглушки сцепления, включая регулировку педали, занимает мало времени. С высококачественными деталями, такими как производство Sachs или Kraft, замена займет всего около 2 часов.

Сцепление Газель требует надлежащего контроля и своевременной замены из-за частых ремонтов и регулировок. Замена всей сборки не требуется в каждом случае. Этапы замены зависят от марки двигателя автомобиля «Газель», такого как Cummins ZMZ 406 и 405 и так далее.

You may also like

Иногда может потребоваться выполнить полный осмотр трубопровода, а также прокачку системы. Это может быть вызвано повреждением бака, входящего в комплект сцепления на Газели.

Причины поломки сцепления

Замена сцепления может потребоваться из-за интенсивного использования автомобиля «Газель» и следующих ошибок:

Процесс замены Газель сцепления

1. При сборке использовались детали низкого качества.
2. Во время движения педаль сцепления удерживалась, что строго запрещено для производителей.
3. Рывки были сделаны со сцены на высоких скоростях.

Чтобы увеличить срок службы сцепления Газель, установка деталей, изготовленных Sachs, будет надежной. Они рекомендованы производителем, потому что они надежны и были проверены на совместимость с коробкой передач и двигателем. При тех же условиях сцепление Sachs, в отличие от деталей другого производителя, прослужит дольше. Общим аналогом клатча Gazelle Business производства Kraft является не только хорошее качество, но и довольно низкий коэффициент прогиба. Наиболее распространенные причины обращения к владельцам Газель для обслуживания — неисправности, связанные с выпуском сцепления.

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д. В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления. Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

• в коробке передач слышится шум при движении авто;
• передача выключается самопроизвольно;
• смена передач вызывает различные посторонние шумы;
• переключение передач происходит затруднительно.

Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что делать, чтобы избежать поломки сцепления

С ГАЗелями нужно вести себя очень аккуратно, чтобы они ничего не сломали. Если вам уже надоело регулировать педаль и расставлять все детали для ремонта сцепления, следует избегать некоторых действий во время движения, негативно влияющих на целостность элементов конструкции:

1. Не удерживайте педаль сцепления долго во время движения автомобиля, это нагружает систему и быстро разрушает большую часть агрегата.
2. Не начинайте с высокой стартовой скорости и не пропускайте несколько передач. Это разрушительно влияет на корзину и цилиндр.
3. Используйте меньше трения. Как ни парадоксально, частое использование сцепления приводит к быстрому износу механизмов.

Конструкция механизма сцепления автомобиля Газель

На автомобиле установлено сухое, однодисковое, постоянно включенное сцепление с гидравлическим приводом механизма выключения.

Сцепление состоит из алюминиевого картера, муфты выключения с подшипником и вилкой, ведущего диска в сборе (корзины), ведомого диска, главного и рабочего цилиндров, соединенных между собой шлангом и трубкой.

На автомобилях, оснащенных двигателями ЗМЗ-406, и УМЗ-4215 устанавливается только сцепление с диафрагменной пружиной.

На автомобилях с двигателем ЗМЗ-402 возможна установка сцепления как диафрагменного, так и пружинно-рычажного типа.

Ведущий диск (корзина) состоит из кожуха, в котором установлены диафрагменная пружина, опорные кольца и нажимной диск.

Пружина, закрепленная на кожухе, краями давит на нажимной диск.

Ведомый диск состоит из ступицы со шлицевым отверстием и двух дисков, к одному из них приклепаны пластинчатые пружины.

К ним с обеих сторон крепятся фрикционные накладки.

Пластинчатые пружины, имеющие изгибы, способствуют лучшему прилеганию диска и дополнительно сглаживают рывки в трансмиссии при включении сцепления.

Для плавной передачи крутящего момента при трогании автомобиля или переключении передач в окнах дисков установлены демпферные пружины.

Ведомый диск прижимается к маховику двигателя нажимным диском корзины.

Через фрикционные накладки, усиливающие трение, крутящий момент передается на ведомый диск и, далее на первичный вал коробки передач, с которым ведомый диск связан шлицевым соединением.

Для временного отсоединения двигателя от трансмиссии служит привод выключения сцепления.

При нажатии на педаль сцепления, поршень главного цилиндра сцепления перемещается вперед.

Вытесняемая жидкость по трубке и шлангу поступает в рабочий цилиндр, выдвигая из него поршень со штоком.

Шток действует на хвостовик вилки, которая поворачивается на шаровой опоре, другим концом перемещая по крышке подшипника коробки передач муфту выключения сцепления.

Подшипник муфты нажимает на концы лепестков диафрагменной пружины.

Деформируясь, пружина перестает действовать на нажимной диск, который в свою очередь «отпускает» ведомый, и передача крутящего момента прекращается.

Снаружи механизм сцепления закрыт алюминиевым картером со стальным штампованным поддоном (нижней частью картера) (ЗМЗ-402, УМЗ-4215).

Картер шестью болтами и двумя усилителями крепится к блоку цилиндров двигателя.

С другой стороны в картер ввернуты четыре шпильки для крепления коробки передач. Картер имеет посадочное место для рабочего цилиндра сцепления и окно для установки вилки.

Для увеличения жесткости на нижней части картера сцепления двигателя ЗМЗ-406 устанавливается усилитель.

Сцепление пружинно-рычажное

По принципу действия и конструкции большинства деталей пружинно-рычажное сцепление подобно диафрагменному.

Основное отличие — в конструкции ведущего диска (корзины), который состоит из кожуха нажимного диска, рычагов выключения сцепления и нажимных пружин.

Конструкция ведущего диска обеспечивает передачу крутящего момента через кожух сцепления, а также центровку нажимного диска и его осевое перемещение при выключении сцепления.

Нажимной диск выполнен с тремя выступами, в пазах которых на осях установлены рычаги выключения сцепления.

Рычаги соединены с кожухом сцепления опорными вилками.

На резьбовые части вилок навернуты сферические гайки.

Хвостовики опорных вилок раскернены для предотвращения отворачивания гаек.

Гайки прижимаются к сферическим поверхностям кожуха коническими пружинами.

Шарнирное крепление опорных вилок компенсирует изменение расстояния по радиусу между осями рычагов при выключении сцепления, а также позволяет концам рычагов самоустанавливаться.

Оси рычагов имеют игольчатые подшипники.

В кожухе сцепления выполнены три прямоугольных отверстия под выступы нажимного диска.

Кожух крепится к маховику шестью болтами.

Под кожухом расположены девять пар цилиндрических нажимных пружин.

Снятие главного цилиндра гидропривода

Ключом «на 12» отворачиваем штуцер трубки от главного цилиндра.

Под приборной панелью, придерживая ось штока ключом «на 19», ключом «на 17» отворачиваем гайку…

…и вынимаем ось штока…

…вместе с ее пластмассовыми втулками.

Ключом «на 13» отворачиваем две гайки крепления главного цилиндра.

Снимаем главный цилиндр гидропривода.

Для регулировки положения педали сцепления и обеспечения ее хода в пределах 145–160 мм, а хода штока работающего цилиндра не менее 14 мм большой отверткой и ключом «на 13» ослабляем контргайку, после чего уменьшаем или увеличиваем длину штока цилиндра, отворачивая или заворачивая ушко.

Затянув контргайку, устанавливаем главный цилиндр гидропривода в обратной последовательности.

Пластмассовые втулки смазываем любой пластичной смазкой

Как заменить и отрегулировать рабочий цилиндр на Газель?

При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать.

Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно.

Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления.

А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости.

Конечно же, о нормальном сцеплении здесь не может быть и речи.

Замена диска производится следующим образом:

• отсоединяется от коробки переключения передач карданный вал;
• снимается коробка передач;
• отворачивается и снимается картер сцепления;
• отворачивается 6 болтов, снимается корзина сцепления и диск;
• устанавливается новый диск, используя центрирующую вставку;
• собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
• система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

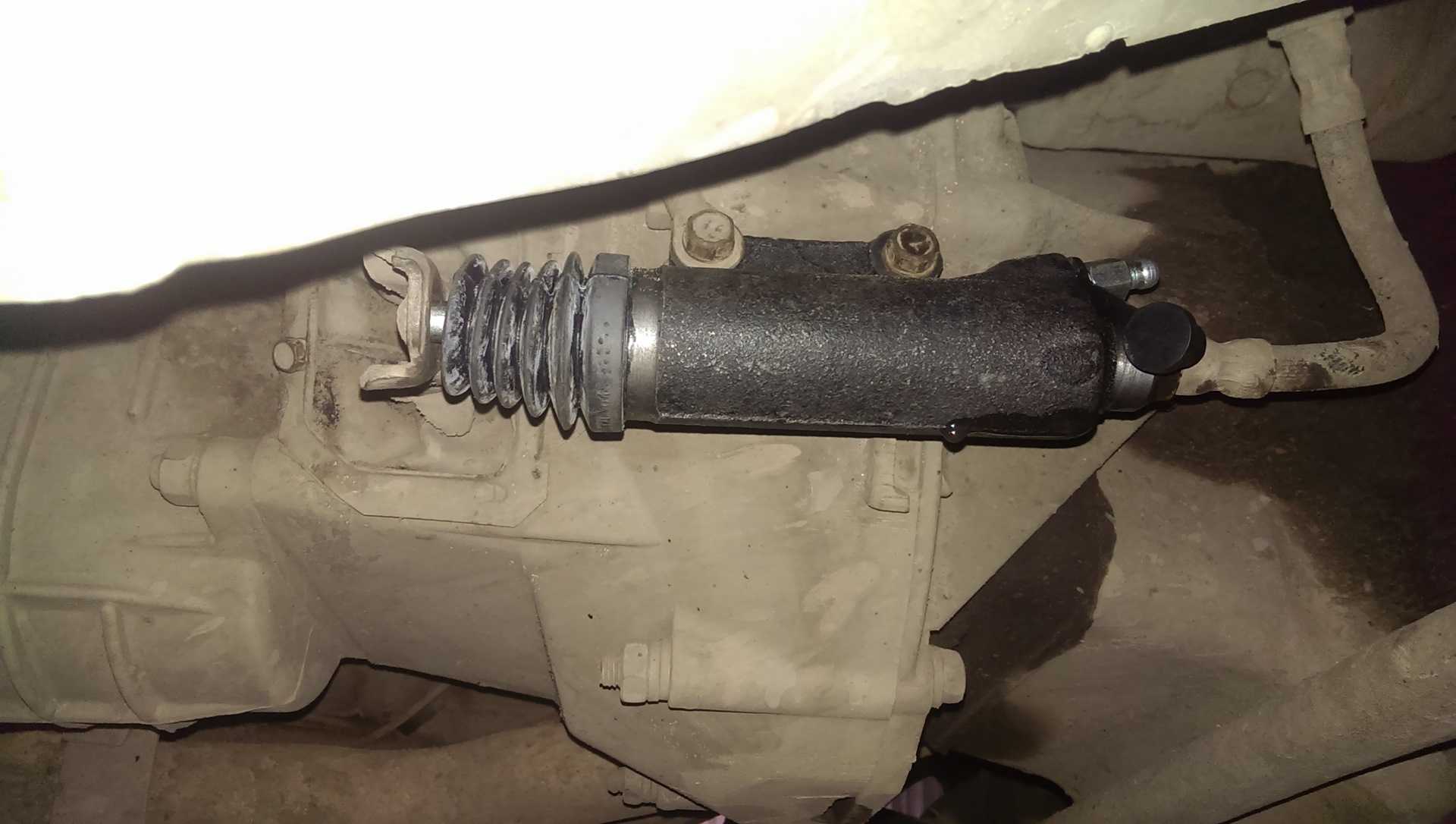

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

• с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
• отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;

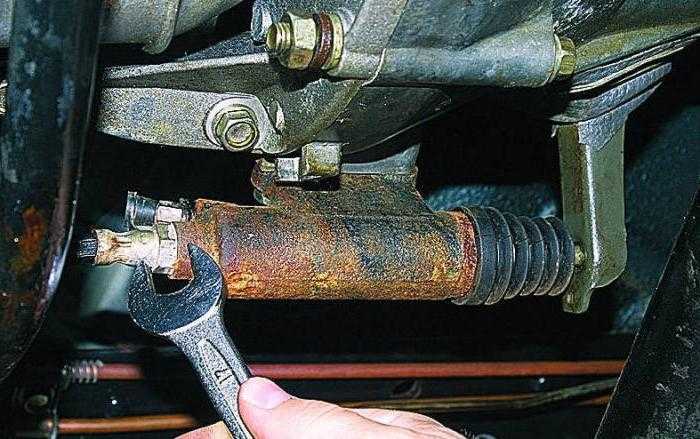

• 17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник.

Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали.

Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

• заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
• нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
• штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
• на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
• повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
• при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

Снятие ведущего и ведомого дисков сцепления автомобиля с двигателем модели ЗМЗ-405, ЗМЗ-406

Замена главного цилиндра сцепления ВАЗ Классика

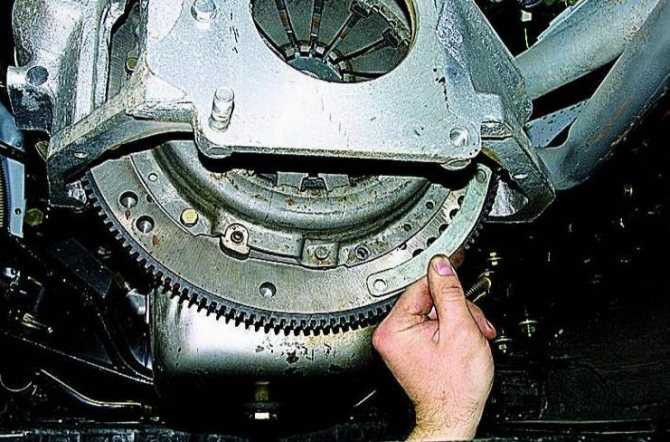

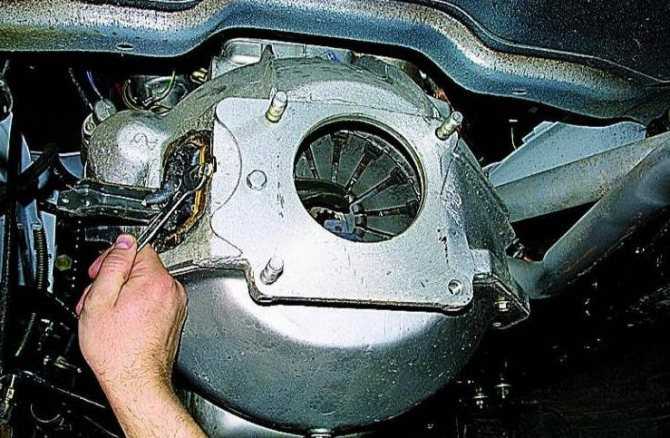

Снимаем картер сцепления (смотрите статью – Снятие картера сцепления (двигатель ЗМЗ-406)

Керном помечаем взаимное положение кожуха и маховика.

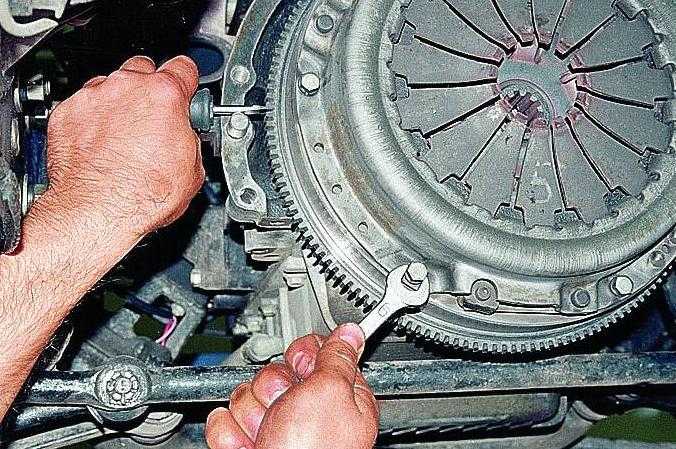

1. Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом или головкой на 12 выворачиваем 6 болтов

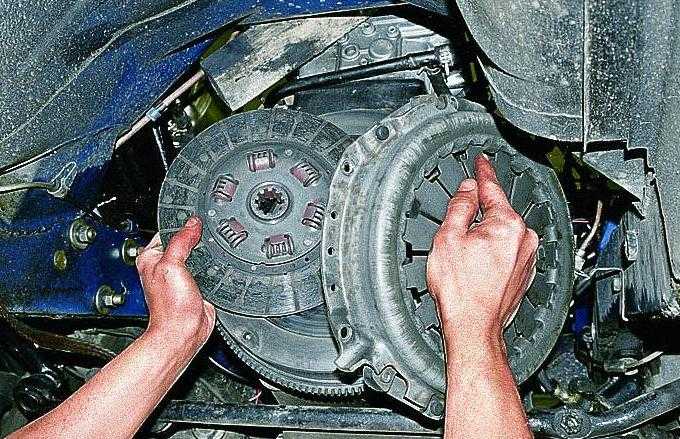

2. Снимаем ведущий диск в сборе (корзину) и ведомый диск

После разборки детали сцепления следует промыть в керосине и осмотреть.

На поверхности ведущих дисков не допускаются трещины, задиры и глубокие борозды.

При их наличии заменяем маховик и корзину в сборе.

Ведомый диск с изношенными до заклепок, покоробленными, имеющими трещины, замасливание и прижоги накладками заменяем.

Выступание концов лепестков диафрагменной пружины контролируем с использованием проставки.

При перемещении концов лепестков на 8,5 мм вниз, отход нажимного диска должен быть не менее 1,3 мм, в противном случае меняем ведущий диск (корзину) в сборе.

На картере не допускаются любые трещины и обломы.

При сборке покрываем трущиеся поверхности вилки, муфты, толкателей и шлицы вала смазкой ШРУС-4.

Устанавливаем диски в следующей последовательности

Вставляем центровочную оправку в подшипник маховика двигателя.

Надеваем на нее ведомый диск.

С одной стороны ступица диска выступает меньше чем с другой. Этой стороной он должен быть обращен к маховику.

Прикладываем к маховику корзину и крепим ее 6 болтами (отверстия совпадают только в одном положении).

После затяжки болтов вынимаем оправку

Разборка сцепления автомобиля с двигателем модели ЗМЗ-402

Работу проводим на смотровой канаве.

Снимаем коробку передач.

Снимаем рабочий цилиндр гидропривода сцепления (смотрите статью – Замена главного и рабочего цилиндров сцепления автомобиля Газель

1. Ключом «на 10» отворачиваем болт крепления

2. Вынимаем вилку выключения сцепления вместе с защитным чехлом.

3. Вынимаем подшипник выключения сцепления (выжимной).

4. Ключом «на 12» отворачиваем два нижних болта

5. Ключом «на 14» ослабляем затяжку двух верхних болтов крепления усилителя картера сцепления.

Аналогично ослабляем крепление усилителя с другой стороны двигателя.

6. Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления

7. Отжав монтажной лопаткой, снимаем нижнюю часть.

Между поддоном и картером установлена картонная прокладка.

Чтобы при сборке узла не нарушить совместную балансировку маховика и ведущего диска сцепления, помечаем зубилом или кернером их взаимное положение

9. Удерживая маховик от проворачивания монтажной лопаткой, ключом «на 12» отворачиваем шесть болтов крепления «корзины» к маховику.

Между ними установлены полукруглые пластины.

Для облегчения доступа к болтам периодически проворачиваем маховик.

11. Снимаем «корзину» и ведомый диск сцепления

Устанавливаем детали сцепления в обратной последовательности, центрируя ведомый диск сцепления специальной оправкой

При отсутствии оправки отцентровать ведомый диск сцепления можно первичным валом коробки передач.

Для этого при установке «корзины» сцепления только наживляем болты ее крепления, оставляя ведомому диску свободу перемещения.

Установив коробку и затянув гайки ее крепления, проворачиваем маховик, равномерно затягивая болты крепления «корзины».

Конструкция и принцип работы главных цилиндров сцепления

Наиболее просто устроены ГЦС с вынесенным и установленном на корпусе бачком. Основу устройства составляет литой корпус цилиндрической формы, на котором выполнены проушины для монтажных болтов и другие детали. С одного торца корпус закрыт резьбовой пробкой или пробкой со штуцером для соединения с трубопроводом. Если корпус закрыт глухой пробкой, то штуцер располагается на боковой поверхности цилиндра.

В средней части цилиндра выполняется штуцер для соединения с бачком посредством шланга или посадочное место для установки бачка непосредственно на корпус. Под штуцером или в посадочном месте в корпусе цилиндра выполнено два отверстия: компенсационное (впускное) отверстие малого диаметра и перепускное отверстие увеличенного диаметра. Отверстия располагаются таким образом, чтобы при отпущенной педали сцепления компенсационное отверстие располагалось перед поршнем (со стороны контура привода), а перепускное — за поршнем.

В полости корпуса установлен поршень, с одной стороны которого располагается толкатель, связанный с педалью сцепления. Торец корпуса со стороны толкателя закрыт гофрированным защитным резиновым колпачком. При отжатой педали сцепления поршень отводится в крайнее положение расположенной внутри цилиндра возвратной пружиной. В двухпоршневых ГЦС используется два поршня, расположенных друг за другом, между поршнями находится уплотнительное кольцо (манжета). Применение двух поршней улучшает герметичность контура привода сцепления и повышает надежность работы всей системы.

Работают такие цилиндры следующим образом. Когда педаль сцепления отпущена, поршень под воздействием возвратной пружины находится в крайнем положении и в контуре привода сцепления поддерживается атмосферное давление (так как рабочая полость цилиндра связана с бачком через компенсационное отверстие). При нажатии на педаль сцепления поршень под воздействием усилия ноги движется и стремится сжать жидкость в контуре привода. При движении поршня компенсационное отверстие закрывается и давление в контуре привода повышается. Одновременно через перепускное отверстие жидкость поступает за обратную сторону поршня. За счет роста давления в контуре поршень рабочего цилиндра перемещается и двигает вилку выключения сцепления, которая толкает выжимной подшипник — сцепление выключается, можно переключать передачу.

В момент отпуска педали поршень в ГЦС возвращается в первоначальное положение, давление в контуре падает и сцепление включается. При возврате поршня скопившаяся за ним рабочая жидкость выдавливается через перепускное отверстие, что приводит к замедлению движения поршня — это обеспечивает плавное включение сцепления и возврат всей системы в первоначальное состояние.

Если в контуре происходит утечка рабочей жидкости (что неизбежно вследствие недостаточной плотности соединений, порчи уплотнений и т.д.), то нужное количество жидкости поступает из бачка через компенсационное отверстие. Также это отверстие обеспечивает постоянство объема рабочей жидкости в системе при изменении ее температуры.

Конструкция и работа цилиндра с интегрированным резервуаром для рабочей жидкости несколько отличается от описанной выше. Основу этого ГЦС составляет литой корпус, установленный вертикально или под наклоном. В верхней части корпуса выполнен резервуар для рабочей жидкости, под резервуаром расположен цилиндр с подпружиненным поршнем, а через резервуар проходит соединенный с педалью сцепления толкатель. На стенке резервуара может располагаться пробка для долива рабочей жидкости или штуцер для соединения с вынесенным бачком.

Поршень в верхней части имеет углубление, вдоль поршня высверлено отверстие малого диаметра. Толкатель установлен над отверстием, в отведенном состоянии между ними остается зазор, через который в цилиндр поступает рабочая жидкость.

Работает такой ГЦС несложно. При отпущенной педали сцепления в гидравлическом контуре наблюдается атмосферное давление, сцепление включено. В момент нажатия на педаль толкатель движется вниз, перекрывает отверстие в поршне, герметизируя систему, и толкает поршень вниз — давление в контуре повышается, и рабочий цилиндр приводит в действие вилку выключения сцепления. При отпуске педали описанные процессы выполняются в обратном порядке. Утечки рабочей жидкости и изменение ее объема вследствие нагрева компенсируются через отверстие в поршне.

Раздел 1: Причины неисправности цилиндра

1. Износ уплотнительных колец

Цилиндр сцепления работает в сложных условиях — постоянная трение, проникновение грязи и пыли и воздействие окружающей среды приводят к износу уплотнительных колец. Износ уплотнительных колец приводит к утечке тормозной жидкости и следовательно неэффективной работе системы сцепления.

2. Загрязнение цилиндра

Пыль, грязь и другие загрязнители могут попадать в цилиндр сцепления через пробки заполнения и впускного патрубка. Это в свою очередь приводит к, с одной стороны, износу уплотнительных колец и, с другой стороны, воздействию на возвратный поршень цилиндра, вызывая его застревание.

3. Неисправность других элементов сцепления

Цилиндр сцепления работает в связке с другими элементами сцепления, такими как выжимной подшипник, гидравлический шланг и тормозной бачок. Неисправность любого из этих элементов может привести к нарушению работы цилиндра сцепления.

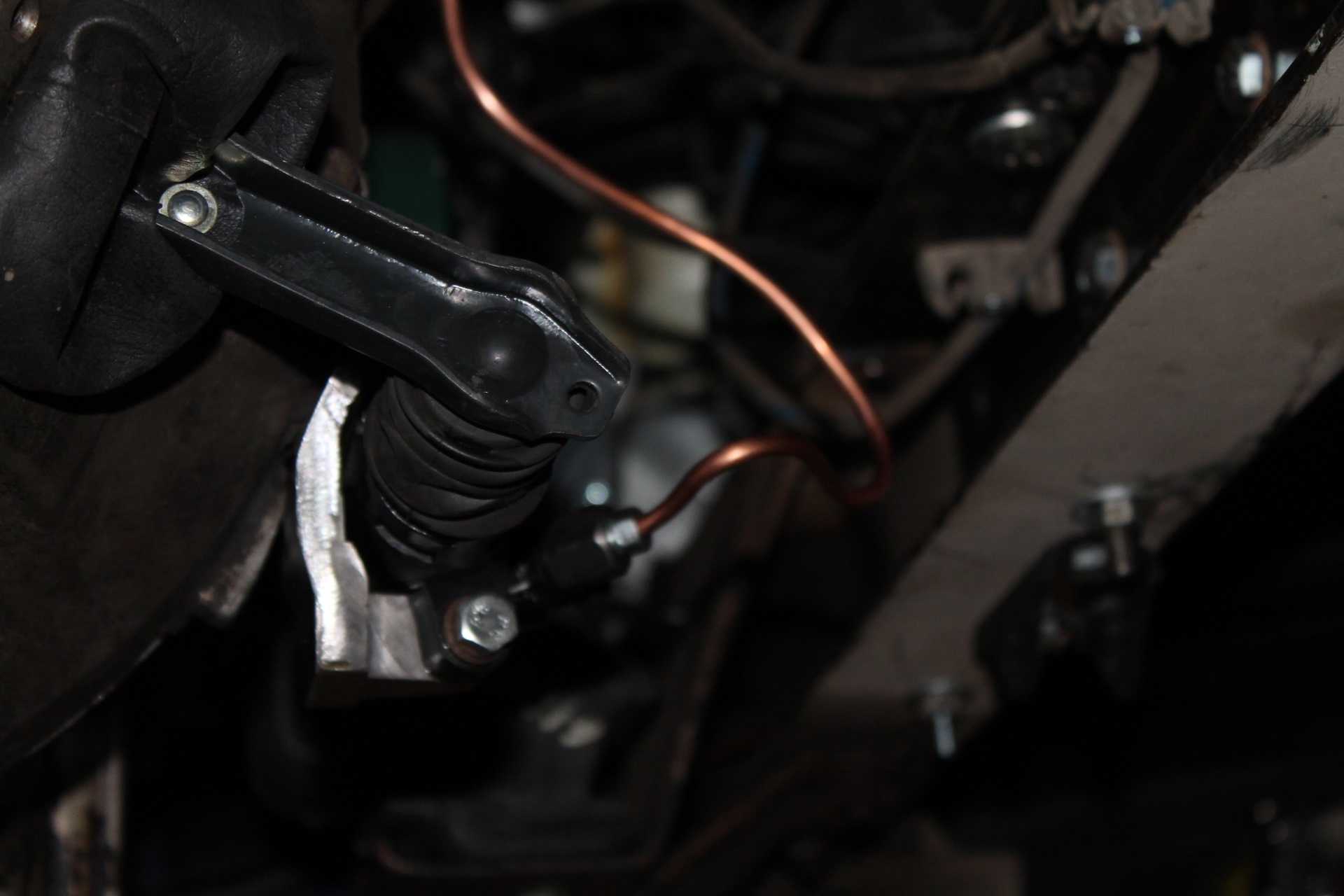

Регулировка хода толкателя вилки сцепления

Для этого отсоедините возвратную пружину от вилки плоскогубцами. Затем пружина полностью снимается. Далее измеряется свободный ход с помощью линейки или угольника. Квадрат расположен так, чтобы он мог опираться на что-нибудь.

Когда элемент установлен правильно, выдвиньте вилку вперед до упора и зафиксируйте ее в этом положении. Затем запомните положение квадрата относительно вилки. Последний выпускается и проверяется свободная игра. Если он ниже паспортной нормы, заглушку снова регулируют.

1. Первый шаг — удерживать регулировочную гайку гаечным ключом. Второй ключ — ослабить контргайку.
2. Далее плоскогубцы фиксируют толкатель от вращения.
3. Затем контргайка ослабляется, и поворотом регулировочной гайки достигается правильный зазор вилки.
4. Если все в порядке, толкатель снова удерживают плоскогубцами и затягивают контргайку.

Что в итоге

Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов, высока вероятность износа лапок. В любом случае, деталь требует замены.

Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д.

Источник
