Замена главного тормозного цилиндра газель

Замена цилиндра тормозного газель – газ 2705 | замена рабочего цилиндра тормозного механизма заднего колеса

Search

Регулировка и замена Газель сцепления

Во избежание неисправности автомобиля можно заменить цилиндр ведомой сцепления или цилиндр на Газель и другие детали. Необходимо как можно скорее заменить комплект сцепления и другие компоненты, чтобы при необходимости диагностировать и ремонтировать автомобиль. В будущем это позволит избежать поломок на трассе и аварий.

Схема сцепления «Газель»

Принцип работы системы сцепления

Имеется коробка для передачи крутящего момента на ведущие колеса автомобиля от коленчатого вала двигателя, поскольку плавная передача крутящего момента от двигателя к колесам невыгодна. Автомобиль не сможет управлять без сцепления, а работа трансмиссии будет неэффективной.

Для комфортной работы силовой установки необходимо сначала изменить крутящий момент, снятый с коленчатого вала в коробке передач (коробке передач). Затем он бежит по ведомой оси. Поскольку переключение передач затрудняет переключение передач, которые сильно ударяют друг о друга, переключение передач затруднено. Если коробка постоянно подключена к устройству, двигатель должен быть остановлен, чтобы полностью остановить автомобиль.

Работа сцепления в автомобиле газель

Для решения этих проблем в машине имеется сцепление, представляющее собой специальный узел коробки. Это способствует временному разделению двигателя и коробки передач, что приводит к прерыванию крутящего момента. Нажав на педаль сцепления, вы можете переключать передачи или останавливать автомобиль. Сцепление позволяет машине двигаться и плавно ускоряться.

You may also like

Принцип его работы для любой марки автомобиля аналогичен. Это исключает возможность жесткого износа узлов и деталей, соединяющих силовую установку и коробку.

Нажимной диск сцепления, прикрепленный к корпусу, прижимает толкатель к маховику. Приводная втулка, прикрепленная к входному валу, должна свободно перемещаться по ней. Корпус ступицы оснащен демпфирующими пружинами, которые играют роль демпферов вибрации и обеспечивают плавность хода.

Для приложения необходимого прижимного усилия существует пружина с лепестками, которые подвергаются высвобождению из подшипника. Это связь между приводом и муфтой, на которой установлена ​​вилка с рычагом. На его конце прикреплен другой рычаг или трос, ведущий к педали сцепления.

Ранний день на выходных заменены

явилка сцепления .

Как заменить вилка сцепления без снятия коробки передач.

в качестве заменить заглушку сцепления

Автомобили ВАЗ-2101-2107 без снятия коробки передач. Вконтакте ремонтные группы.

Как сделать качественную замену

Ремонт и замена заглушки сцепления, включая регулировку педали, занимает мало времени. С высококачественными деталями, такими как производство Sachs или Kraft, замена займет всего около 2 часов.

Сцепление Газель требует надлежащего контроля и своевременной замены из-за частых ремонтов и регулировок. Замена всей сборки не требуется в каждом случае. Этапы замены зависят от марки двигателя автомобиля «Газель», такого как Cummins ZMZ 406 и 405 и так далее.

You may also like

Иногда может потребоваться выполнить полный осмотр трубопровода, а также прокачку системы. Это может быть вызвано повреждением бака, входящего в комплект сцепления на Газели.

Причины поломки сцепления

Замена сцепления может потребоваться из-за интенсивного использования автомобиля «Газель» и следующих ошибок:

Процесс замены Газель сцепления

  1. При сборке использовались детали низкого качества.
  2. Во время движения педаль сцепления удерживалась, что строго запрещено для производителей.
  3. Рывки были сделаны со сцены на высоких скоростях.

Чтобы увеличить срок службы сцепления Газель, установка деталей, изготовленных Sachs, будет надежной. Они рекомендованы производителем, потому что они надежны и были проверены на совместимость с коробкой передач и двигателем. При тех же условиях сцепление Sachs, в отличие от деталей другого производителя, прослужит дольше. Общим аналогом клатча Gazelle Business производства Kraft является не только хорошее качество, но и довольно низкий коэффициент прогиба. Наиболее распространенные причины обращения к владельцам Газель для обслуживания — неисправности, связанные с выпуском сцепления.

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

  • педаль западает, когда начинается движение машины;
  • во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
  • слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль?


Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Как заменить и отрегулировать рабочий цилиндр на Газель?

При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать.

Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно.

Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления.

А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости.

Конечно же, о нормальном сцеплении здесь не может быть и речи.

Замена диска производится следующим образом:

  • отсоединяется от коробки переключения передач карданный вал;
  • снимается коробка передач;
  • отворачивается и снимается картер сцепления;
  • отворачивается 6 болтов, снимается корзина сцепления и диск;
  • устанавливается новый диск, используя центрирующую вставку;
  • собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
  • система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

  • с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
  • отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;
  • 17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник.

Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали.

Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

  • заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
  • нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
  • штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
  • на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
  • повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
  • при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

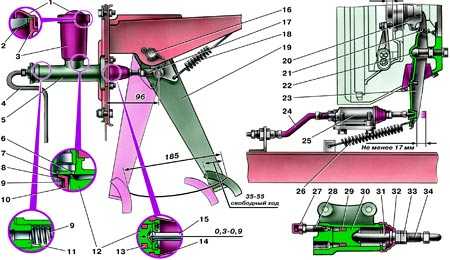

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

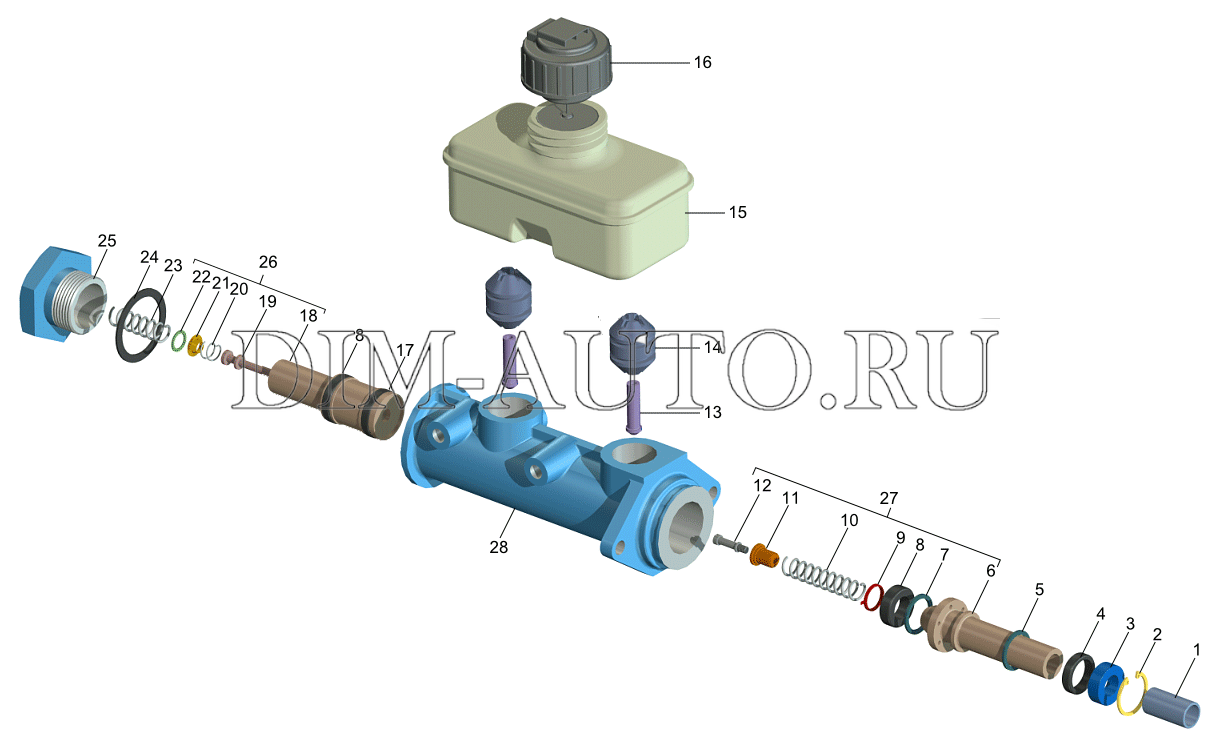

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

  • от педали через толкатель (10) на шток (8) передается усилие,
  • поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
  • жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
  • при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

  • сторона руля (левый, правый) – имеет значение при асимметричном креплении,
  • есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
  • способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
  • материал корпуса: чугун, алюминий, сталь, полимер,
  • размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Самостоятельный ремонт главного тормозного цилиндра на Газели: пошаговая инструкция

Шаг 1: Подготовка и инструменты

Перед началом ремонта необходимо обеспечить безопасность и удобство работы. Установите Газель на стационарную поверхность с надежными тормозными блокировками. Подготовьте следующие инструменты: рожковый ключ, тормозной ключ, плоскогубцы, прокладки и уплотнители для замены, тормозная жидкость, лейка, монтажное масло, насос для откачки тормозной жидкости, поддон для сбора жидкости.

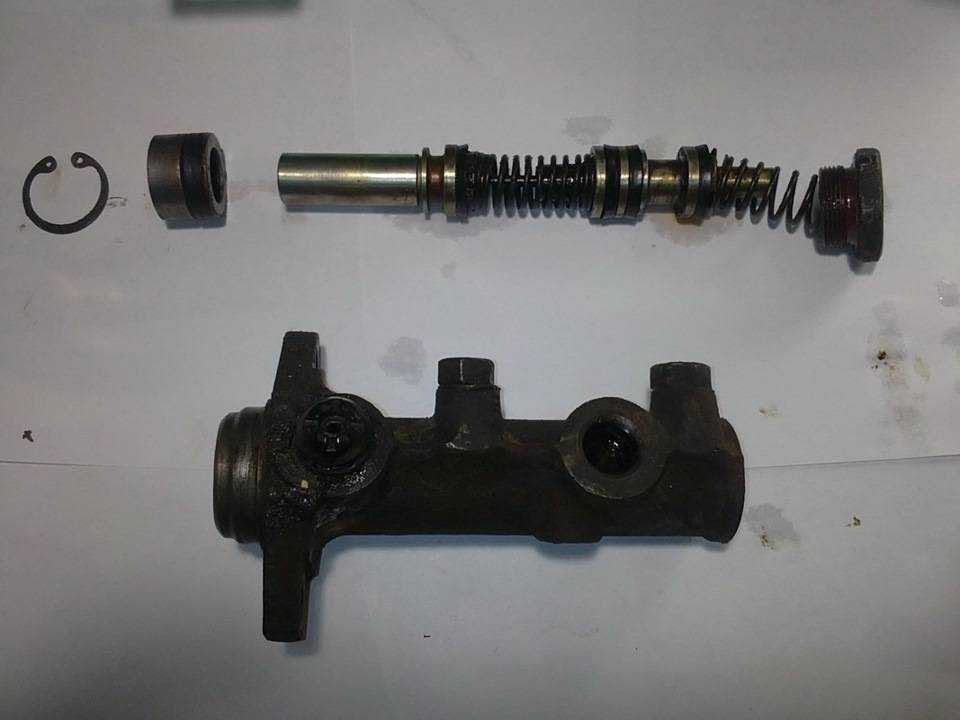

Шаг 2: Разборка цилиндра

Поднимите газель с помощью гидравлического домкрата. Отверните гайки на тормозных трубках при помощи рожкового ключа и снимите их с цилиндра. Отсоедините шланги от цилиндра и соберите тормозную жидкость в поддон. Отверните болт крепления главного цилиндра к педали тормоза. Отверните винт крепления рычага тормозной педали к основанию цилиндра. Таким образом, демонтируйте главный тормозной цилиндр.

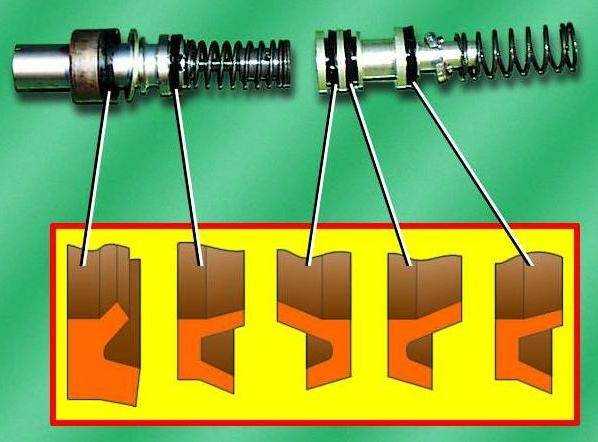

Шаг 3: Замена прокладок и уплотнителей

С помощью плоскогубцев аккуратно снимите прокладки и уплотнители с главного цилиндра. Очистите все детали от старой тормозной жидкости и грязи. Установите новые прокладки и уплотнители на место, обеспечив правильное и плотное соединение деталей.

Шаг 4: Сборка цилиндра

Соберите главный цилиндр в обратной последовательности. Закрепите рычаг тормозной педали к основанию цилиндра с помощью винта. Закрепите цилиндр к педали тормоза болтом. Подсоедините шланги и тормозные трубки к цилиндру. Затяните гайки на тормозных трубках.

Шаг 5: Заправка и проверка работы

Заправьте тормозную систему Газели новой тормозной жидкостью. Подключите насос для откачки тормозной жидкости и аккуратно откачайте старую жидкость из системы. Затем запустите двигатель и несколько раз нажмите на тормозную педаль, чтобы заполнить систему новой жидкостью. Проверьте работу тормозной системы на практике: тормоза должны откликаться без заметной задержки и эффективно замедлять автомобиль.

Обратите внимание: процесс ремонта главного тормозного цилиндра на Газели требует определенных знаний и навыков. Если вы не уверены в своих способностях, лучше обратиться к профессионалам и доверить ремонт главного цилиндра квалифицированному механику

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ.

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части : 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ.

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

  • Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
  • Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

  1. Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
  2. Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
  3. Снимите главный тормозной цилиндр.
  4. Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Снятие главного цилиндра

Шаг 1: Подготовьте все необходимые инструменты и материалы для работы. Выключите зажигание автомобиля и установите на ручной тормоз упоры, чтобы предотвратить случайное движение газели.

Шаг 2: Отсоедините от главного цилиндра шланги гидравлической системы тормозов, отвернув крепежные гайки. Освободите также крепежные болты, чтобы полностью отсоединить цилиндр от корпуса.

Шаг 3: Очистите поверхность корпуса главного цилиндра от грязи и жира с помощью тряпки и специального очистителя. Будьте осторожны, чтобы не повредить уплотняющие элементы.

Шаг 4: С помощью специального съемника аккуратно снимите манжеты с главного цилиндра. Убедитесь, что все детали целые и не повреждены.

Шаг 5: Установите новые манжеты на главный цилиндр, аккуратно их прижимая к корпусу. Убедитесь, что манжеты правильно установлены и надежно фиксируются на месте.

Шаг 6: Закрепите главный цилиндр на корпусе, затянув крепежные болты и гайки. Убедитесь, что цилиндр сидит надежно и не имеет люфтов.

Шаг 7: Подсоедините шланги гидравлической системы тормозов к главному цилиндру и затяните крепежные гайки. Убедитесь, что шланги плотно прилегают к соединениям, чтобы не было утечек.

Шаг 8: Проверьте работу главного цилиндра, нажимая педаль тормоза и обратив внимание на плавность и отзывчивость тормозов. Если все функционирует правильно, соберите все инструменты и материалы и закончите работу
