Снятие и замена приборной панели на ланосе, сенсе и шансе

Процедура демонтажа низкого варианта

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:

1. Прежде всего, со щитка снимите 3 ручки, переключения режимов печки.
2. Снять ручку управления обдувом просто – слегка потяните ее на себя.
3. С обеих сторон щитка удалите крепежи декоративной накладки, после чего сдвиньте ее на себя.
4. Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
5. Обесточьте выключатель аварийного света и подсветку прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На элементе управления печкой вы увидите 4 крепежа, которые нужно будет демонтировать.
8. Далее снимите 2 крепежных элемента со щитка приборов.
9. Уберите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Открутите крепеж спидометра и отсоедините его от троса привода.
12. На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно извлечь шплинт.
14. Затем отключите спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
15. От питания отключите красную проводку.
16. Вытяните на себя ручки гидрокорректора и выключателя освещения.
17. Открутите две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
18. Снимите руль, вместе с переключателями, которые находятся под ним.
19. Снять колодки питания с замка зажигания можно только, если вы переведете его ключом в положение 1.
20. С рулевой колонки удалите 2 крепежа и столько же гаек.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Вытяните на себя ручку подсоса, чтобы снять ее с тяги. Эту тягу удерживает два крепежных элемента, которые нужно удалить.
23. Слева сбоку и снизу панели приборов удалите болты. То же самое проделайте с правой стороны.
24. Внутри бардачка располагается еще одно крепление, которое нужно выкрутить.
25. Удалите последние крепления и аккуратно снимите панель.

Панель приборов ГАЗ 3110 вместо панели Нива 2121, Ваз 2131, Лада 4х4

Очень многие автолюбители устанавливают на свой автомобиль панель приборов нового образца, которая имеет ещё большее количество индикаторов и выглядит интереснее своей предшественницы. Второй вариант улучшения внутреннего пространства автомобиля — это самостоятельный тюнинг старой.

Одними из самых распространённых вариантов изменения дизайна без больших финансовых затрат, можно назвать следующие действия:. Не используйте для этих целей лак для ногтей. Слой лака не ляжет равномерно и будет заметен. Это панель приборов 3110 салону панель приборов 3110 немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика.

Ну а установку можно выполнить своими руками. При подключении через стандартные имеющиеся разъёмы горят только лампочки низкого уровня тормозной жидкости, уровня масла и стояночного тормоза. При включении света фар жидкокристаллический дисплей гаснет.

Для решения проблемы требуется схема проводки, но есть загвоздка — производитель панель приборов 3110 нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:. Следует учитывать, что существует два варианта панелей для ГАЗ Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов 3110 приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем.

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Приборная панель газ 3110

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ и других представительниц данного модельного ряда. Панель приборов 3110 работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы.

Именно с ним система и получает всю информацию.

Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются панель приборов 3110 показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с панель приборов 3110 новых деталей, так как выпуск автомобилей давно превращен.

Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине. Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка.

Подсветка панели приборов для автомобиля Газ В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, панель приборов 3110 старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Новая приборная панель может быть с легкостью установлена на ГАЗ старого образца. Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, панель приборов 3110 перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Отсчет номеров соединений идет так: первый контакт — единственный непарный, вторым будет тот, который находится по диагонали снизу слева, если разъем расположен панель приборов 3110, а если горизонтально — то слева вверху по диагонали.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до Теперь само описание схемы. Цифра — номер панель приборов 3110, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ Комбинация приборов ГАЗ нового образца

20.16. Снятие панели приборов

Автоэлектрик — распиновка разъемов приборных панелей 2110

* — применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды . Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы «W» датчика уровня топлива.

Панель «нового образца»

Лада Приора Хэтчбек Калифорнийский мак › Бортжурнал › Замена лампочек в приборной панели Priora

Бывалые и опытные могут дальше не читать, так как запись для “чайников” вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели. У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни. Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве. Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда. Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон. Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не “разорвет” её снова. Лампа пошла под замену. также прикупил немного прозапас)))

Снятие и установка панели (торпедо) Приоры

Необходимый инструмент: Крестовая и плоская отвертки, головка «на 10», пассатижи с узкими губками.

Перед началом работ, следует отсоединить минусовую клемму с аккумулятора. Затем снять подрулевые переключатели.

Снять крышку блока предохранителей:

1. Повернуть на 90 о три замка крышки монтажного блока.
2. Отщелкнуть фиксаторы крышки блока предохранителей.

1. Отщелкнуть пластиковые фиксаторы, и снять обивку левой передней стойки. Аналогично снять обивку правой передней стойки.
2. Поддеть сопло обдува стекла левой двери, используя плоскую отвертку с подложенным мягким материалом, чтобы не поцарапать. Аналогично снять сопло обдува с правой стороны.
3. Отвернуть гайку верхнего крепления панели Приоры, она расположена в полости под соплом обдува стекла двери, используя головку «на 10». Аналогично отвернуть гайку с правой стороны.
4. Отвернуть болт крепления наконечников проводов «массы» торпедо этим же ключом.

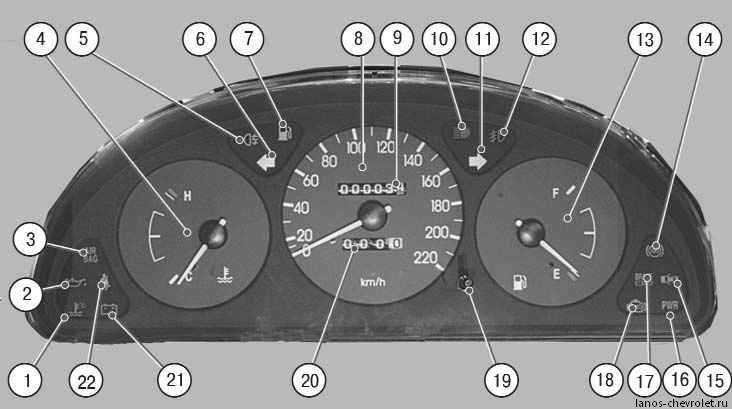

Инструкция по снятию приборной панели Lanos Sens Chance

Чтобы снять приборную панель на Ланосе, не требуется прилагать много усилий. Процедура эта не трудная, и занимает не много времени. В любом случае, если нужно выполнить ремонт, тюнинг или замену панели приборов, то необходимо разобраться в вопросе ее демонтажа. Как снять приборку Ланос, рассмотрим в детальном описании с фото. Первым делом подготовим необходимые инструменты для проведения работ. Для этого понадобятся только набор отверток. Позаботьтесь о том, чтобы в наборе была короткая крестовая отвертка или гибкий вал, иначе будут трудности с вывинчиванием двух винтов.

Теперь можно приступать к процедуре снятия приборной панели на Ланосе. Рекомендуется соблюдать последовательность, которая описана в инструкции:

1. Первым делом необходимо обесточить автомобиль с целью исключения возникновения короткого замыкания. Для этого достаточно откинуть минусовую клемму с аккумулятора
2. Далее необходимо снять верхнюю часть пластикового кожуха руля. Крепится он при помощи двух винтов, расположенных за рулевым колесом. Выкручиваем два винта крепления, повернув руль в левую и правую сторону
3. Теперь необходимо извлечь панель управления корректором фар. Для этого можно поддеть ее при помощи отвертки, но этот способ опасен тем, что можно повредить пластиковый корпус. Именно поэтому следует с боковой стороны торпеды отщелкнуть заглушку, и через образовавшееся отверстие просунуть руку, чтобы извлечь приборку управления корректором фар
4. Под снятой панелью находятся два болта, которые необходимо выкрутить крестовой отверткой
5. Далее перемещаемся к центральной части торпеды. Демонтируется пластиковая заглушка в виде буквы U, поддев ее отверткой. Демонтировать заглушку нужно аккуратно, что не повредить ее и крепежные защелки
6. Демонтируем пластиковую рамку с магнитолы. В верху имеется 2 винта, которые необходимо выкрутить крестовой отверткой, чтобы отсоединить  блок управления системой микроклимата или печкой БУП (магнитолу снимать не нужно). Выкручивать винты рекомендуется отверткой с намагниченным наконечником
7. Снимать блок управления полностью не нужно, а отсоединяется он для того, чтобы выкрутить в верхней части два болта крепления пластиковой накладки панели приборов
8. Отсоединить фишки питания аварийки, часов и противотуманных фар (на некоторых моделях может не быть часов)
9. Используя короткую отвертку, необходимо выкрутить два винта крепления пластиковой накладки приборной панели. Они находятся сверху в потайных каналах
10. После этого осуществляется демонтаж пластиковой накладки

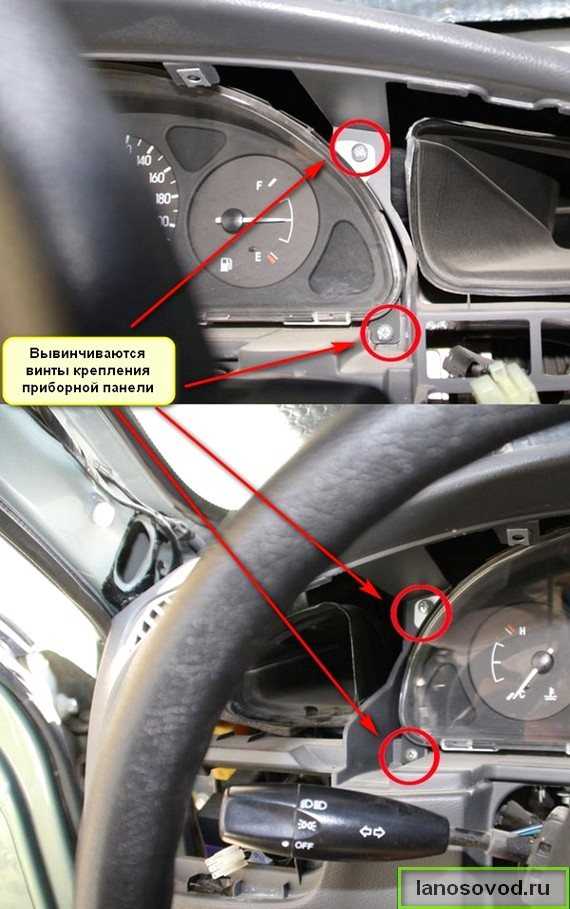

11. Теперь можно приступать к завершающему этапу демонтажа приборной панели Ланос, Сенс и Шанс. Для этого вывинчиваются 4 крепежных винта, расположенные по периметру
12. Чтобы извлечь приборку, понадобится верхнюю часть наклонить вниз, после чего тянуть на себя. Подтянув приборку к себе, следует отсоединить 3 фишки питания

На этом процедура демонтажа приборной панели Шевроле, ДЭУ и ЗАЗ завершена. Теперь можно провести необходимый ремонт, замену лампочек, очистку или тюнинг приборки, и ставить ее на место. Установка осуществляется в порядке обратном снятию. Если ставится новая приборная панель с тахометром на Ланос, Сенс и Шанс, то не забывайте докрутить реальный пробег.

https://youtube.com/watch?v=O54DqB6PpPQ%3F

В завершении следует отметить, что процедура снятия приборки на Ланосе не сложная. Для этого не нужно выделять много времени и тратить свои нервы. Если перегорела лампа подсветки или не работает стрелка одного из указателей, то эти поломки можно устранить после демонтажа приборки. О том, как установить на Ланос панель приборов с тахометром, на сайте вы найдете отдельную статью.

Важные моменты по части замены приборной панели ВАЗ

Снять приборную панель с ВАЗ-2114 для последующей замены люди решают из-за недавнего ДТП, которое чаще всего приводит к тому, что дальнейшее использование торпеды становится невозможным. Бывают и такие случаи, когда решение снять панель управления приходит по причине появления на ней некрасивых трещин.

В любом случае данная процедура будет иметь целый ряд трудностей, и в первую очередь, это касается подключения приемников, так как многие водители часто не обращают внимание на какие-нибудь штекеры, из-за чего устройство потом не работает. Еще одна сложность – снять все правильно, так как всегда можно сломать какой-нибудь прибор или отдельное крепление

Но если следовать инструкции и делать все аккуратно, можно избавить себя от большинства рисков, быстро снять торпеду и провести все необходимые операции для придания автомобилю привлекательного внешнего вида

Еще одна сложность – снять все правильно, так как всегда можно сломать какой-нибудь прибор или отдельное крепление. Но если следовать инструкции и делать все аккуратно, можно избавить себя от большинства рисков, быстро снять торпеду и провести все необходимые операции для придания автомобилю привлекательного внешнего вида.
