Значки на приборной панели газель некст и бизнес

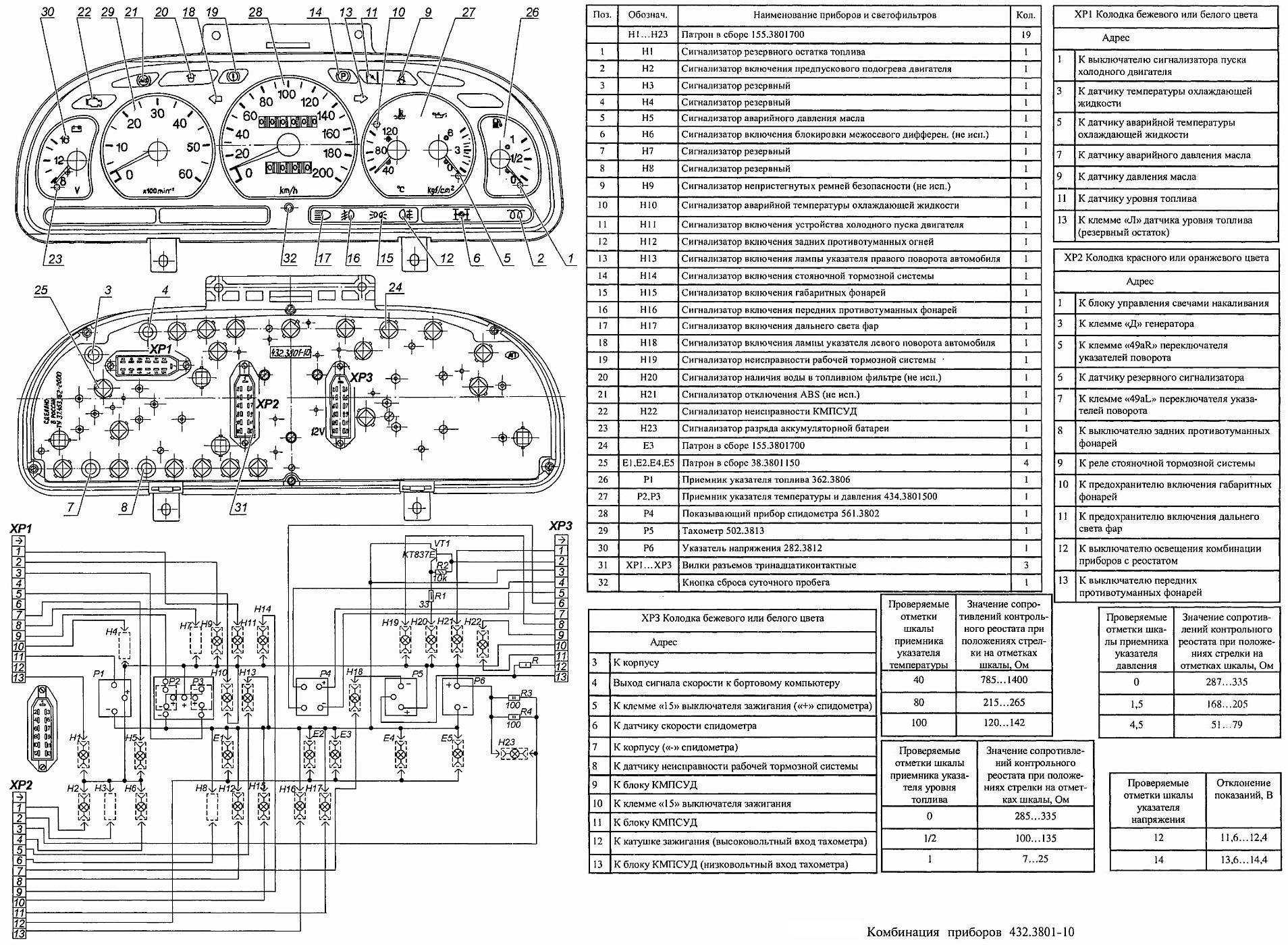

Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Подробное описание значков

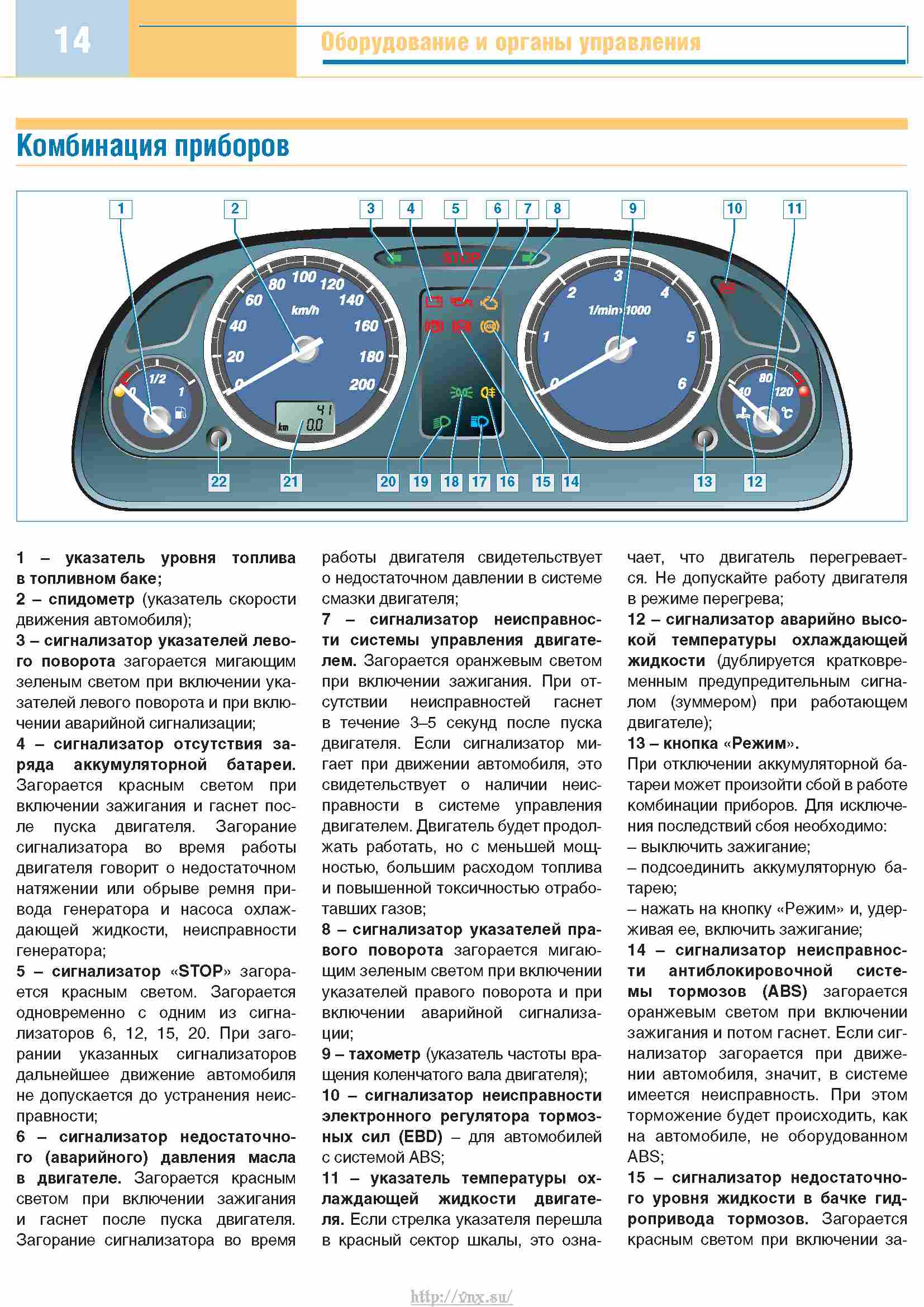

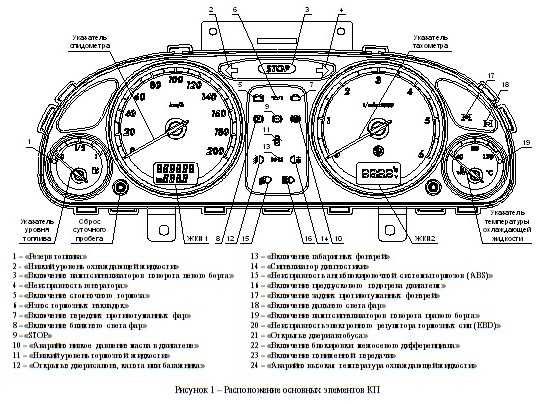

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Неисправности и ремонт

Распространенные дефекты устройства:

• Периодически не работает спидометр, стрелка падает до 0, а потом прибор активизируется вновь. Причиной является плохой контакт проводки, идущей от датчика, смонтированного на картере коробке. Возможены дефект или окисление разъема сенсора. Ремонт заключается в проверке цепи, очистке элементов от загрязнений и замене неисправных деталей.
• Обнуление показаний прибора при пробеге 65-66 тыс. км. Причиной дефекта является конструктивная недоработка электронного модуля комбинации приборов. Узел меняется официальным дилером или перепрошивается доработанным программным обеспечением.
• На некоторых машинах наблюдается подергивание стрелки спидометра при движении со скоростью 90-100 км/ч. Неисправность носит конструктивный характер, ремонт узла не производится.
• Некорректное отображение скорости, стрелка хаотично движется по циферблату прибора. При этом происходит увеличение показаний счетчика пробега. Причиной поломки является выход из строя датчика скорости, который требуется заменить. Возможна поломка контроллера внутри комбинации приборов, в этом случае потребуется заменить весь узел.
• Падение стрелки на ограничительный стержень. Дефект возникает из-за поломки возвратной пружины, ремонт заключается в установке новой комбинации приборов.

Газель-Next

В 2012 года на московском автосалоне представители горьковского автозавода показали свою новую разработку Газель- Next. Это оказалась практически новая машина. От предшественника ей достались только рама, задняя балка и КПП. Спустя полгода началось серийное производство автомобилей этой серии. Силовые агрегаты, устанавливаемые на новые Next, тоже изменились.

Это даёт гарантию того, что автомобиль не закипит в долгих городских пробках. Даже самая простая, базовая комплектация имеет ГУР (гидроусилитель руля).

Схема и габаритные размеры грузовика Газель-Next

Внешне Газель стала более приёмистой. Это произошло из-за увеличенной на 4 см ширины кабины и её занижения на целых 7,5 см. Ширина дверей тоже прибавилась, в связи с этим посадка в автомобиль стала удобнее, а управление практически как на легковой машине. Тем более различные комплектации подразумевают за собой наличие дополнительных опций для создания качественного, удобного и безопасного управления автомобилем.

• электрические стеклоподъёмники;
• подогрев зеркал и сидений;
• регулировка кресла водителя по горизонтали и высоте;
• регулировка рулевой колонки;
• центральный замок;
• датчик напоминания о незакрытой двери;
• качественная аудиоподготовка.

Все это позволяет творению горьковских конструкторов конкурировать с иностранными моделями.

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

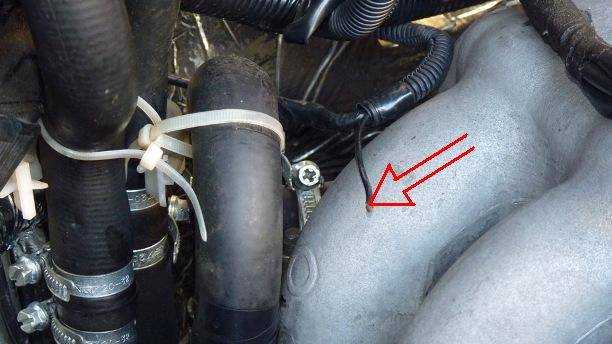

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Обзор интерьера и экстерьера

Кабина имеет улучшенный салон. Производитель внес следующие изменения в устройство:

• пара спальных мест;
• высокая крыша.

Данная комплектация позволяет использовать автомобиль для грузоперевозок межрегионального и международного уровня.

Конструкторы взяли за основу внешнего вида кабину Мерседес Аксор, изменив дизайн фар и поворотников. Обтекаемые формы кабины направлены на улучшение аэродинамической составляющей. Новый КамАЗ имеет следующие особенности внешнего вида:

• круглые фары;
• обособленные поворотники;
• подножка расположена на комфортном уровне для пассажира и водителя;
• неокрашенный бампер позволяет скрыть небольшие загрязнения;
• радиаторная решетка с большой эмблемой фирмы;
• 4 противотуманки в отдельных нишах;
• закругленная боковая часть стекол.

Большой угол обзора водителя стал возможен благодаря площади остекления. Производитель стал использовать новые диски с шинами европейского качества. Процесс замены и поиска колес стал проще.

Седельный тягач КамАЗ-5490-001-68(Т5) претерпел большие изменения в части оформления салона:

1. Несколько вариаций кабины: корейская и немецкая. Большая часть партии идет с вариантом из Германии, за основу которого взят Мерседес Аксор.
2. Уровень комфорта соответствует немецкому. По сравнению с прошлыми машинами данной фирмы он шагнул далеко вперед.
3. Габариты кабины стали больше: она просторная, имеет высоту 1,91 м. Шофер всегда может встать и полностью выпрямиться.
4. Регулируемое кресло с демпфирующей подвеской и множеством настроек. Даже при долгом вождении человек не чувствует усталости.
5. Регулируемая по разным осям колонка руля.
6. Комфортный микроклимат обеспечивается кондиционером и системой круиз-контроля.
7. Электрические стеклоподъемники.
8. Два спальных места длиной 2 м и шириной 0,7 м.
9. Множество полок, отделов и секций для хранения инструментов, документов и других мелочей.
10. Передняя панель с органами управления обеспечивает удобный доступ водителя к необходимым элементам. На рулевом колесе есть несколько кнопок. Антибликовое покрытие приборной панели.
11. Наличие подлокотников, подстаканников.
12. Грамотное расположение рычага ручного тормоза и коробки переключения передач.
13. Аудиосистема, автономная система отопления.

Дополнительно к перечисленному владельцы могут заказать мини-холодильник, систему навигации и кондиционер. На рынке представлены в большем количестве кабины немецкого производства. Азиатские модели выпускаются в ограниченном количестве.

Видео «Снятие приборной панели на Газели»

В этом видео демонстрируется, как снять панель приборов на автомобиле Газель (автол ролика Евгений Логачев).

Подписывайтесь на канал. Ремонт газели. Как снять панель на газели

Видео Снимаем панель с газели .2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели. канала Владимир Семенов

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Как снять торпеду на газель старого образца || Как снять торпеду на газель старого образца

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели что остается сделать нашему клиенту приборы и индикаторы расположены на небольшом участке торпеды.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры тосола. Дополнительно, на приборке размещаются циферблаты зарядки батареи аккумуляторной, количества бензина. Реже присутствует циферблат масла.

Приборка старого образца

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

ГАЗ-3302, -2705 — Газели наиболее раннего выпуска комплектовались двигателями Заволжского моторного завода мощностью 100 л.с. и Ульяновского завода, соответственно 90 л.с. Электропроводка этих моделей частично отличается от моделей с инжекторными двигателями в той части где осуществляется описание систем зажигания и дополнительными участками схем контролирующих датчиков.

Отопление и вентиляция автофургона ГАЗ-2705

Отопление кабины обеспечивается воздухом, подогретым в радиаторе отопителя 19 (рис. 10.22 ). Наружный воздух проходит через решетку между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды.

Затем воздух из короба 10 (см. рис. 10.23 ) воздухозаборника попадает в кожух отопителя и в зависимости от расположения заслонок подмешивания поступает или через радиатор отопителя или напрямую в распределители потоков воздуха левый 5 и правый 9 (см. рис. 10.24 ).

Перейти  Образец договора купли-продажи автотранспортного средства

Отопительно-вентиляционная установка (ОВУ) состоит из корпуса отопителя 11 (pиc. 10.22 ), включающего в себя кожух 4 (см. рис. 10.24 ) и крышку 1 кожуха, соединенных через прокладку 6 скобами 7, распределителей потока воздуха левого 5 и правого 9, крепящихся к кожуху и крышке кожуха отопителя винтами 8, радиатора 19 (см. рис. 10.

22 ), крышки радиатора 21, электровентилятора 16, крышки вентилятора 12, заслонок подмешивания наружного воздуха, заслонок распределения потоков воздуха и заслонок вентиляции, расположенных внутри корпуса ОВУ и управляемых рейками 8 и 9 защитного кожуха 10, исключающего повреждение реек при монтаже.

На крышке кожуха ОВУ установлен добавочный резистор 8 (см. рис. 10.23 ), обеспечивающий три скорости вращения электровентилятора.

Крепление отопителя производится на кронштейне через резиновые втулки 11 двумя болтами 9 к стенке моторного отсека и болтом 3 (см. рис. 10.24 ) через резиновую втулку к поперечине 19 (см. рис. 10.23 ) кронштейна крепления ОВУ.

Кран отопителя приводится в действие микроэлектродвигателем через механический редуктор; кран имеет два положения — полностью открыт или полностью закрыт.

ОВУ подсоединена к каналам распределения воздуха, выполненным в панели приборов через воздуховоды 6 и 7 (см. рис. 10.23 ).

I taped laser pointer to my cats head. He was chasing it for over an hour. Here is a little taste. No cat was harmed during making of this video.

Снимаем панель с газели.2005 год. Установка и снятие Панели газель. Снимаем торпеду на газели

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду.

Краткая история модели

Газель – относится к серии российских малотоннажных автомобилей. Модельный ряд серии начинает свою историю с лета 1994 года, а точнее, – с июля. Основное производство сосредоточено на Горьковском автомобильном заводе, но есть ещё несколько заводов, расположенных на территории бывших союзных республик и за рубежом. Они занимаются сборкой автомобилей из готовых деталей.

Классический грузовик Газель с кунгом

Вторая серия лидировала на российском рынке до февраля 2010 года. Именно в это время начался выпуск модели «Газель-Бизнес». А ещё через 3 года, в марте 2013, сошла с конвейера первая Газель-Next. От старого автомобиля ей достались лишь коробка скоростей, задний мост и рама, все остальные элементы были обновлены.

Осенью этого же года автоконцерн презентовал начало новой серии «Газель — Бизнес CNG». Произошло это на международной выставке GasSUF.

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости.Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

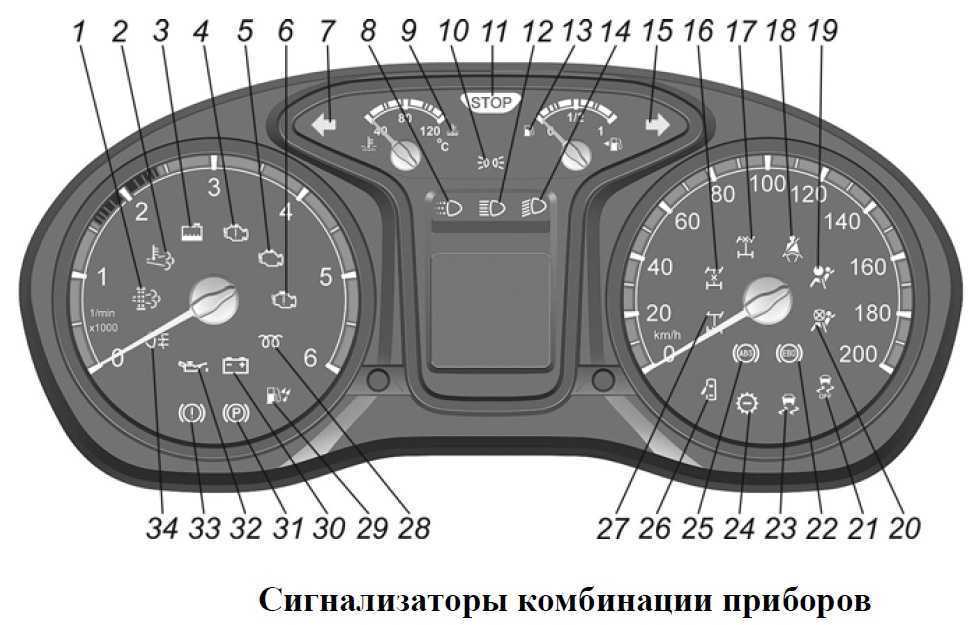

Полная расшифровка указателей приборки машины класса Евро-5.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

фары на газель старого образца евро

Категория: Бланки/Образцы

Описание

Комбинация приборов для а

+7 Показать номер

• ТРАНСМИССИЯ для а/м ГАЗ-3302 (48)
• Датчики, сальники для а/м ГАЗЕЛЬ (54)
• ЭЛЕКТРООБОРУДОВАНИЕ (168)
• Запчасти дв. Cummins ISF 2.8 (146)
• СИДЕНЬЕ, РЕМНИ БЕЗОПАСТНОСТИ для а/м ГАЗЕЛЬ (18)
• ДВИГАТЕЛЬ для а/м ГАЗЕЛЬ (156)
• БЕНЗОБАКИ для а/м ГАЗЕЛЬ (83)
• КАПОТ, КРЫЛЬЯ для а/м ГАЗЕЛЬ (22)
• РАМА, КРОНШТЕЙНЫ для а/м ГАЗЕЛЬ (33)
• РЕССОРЫ для а/м ГАЗЕЛЬ (52)
• ШИНЫ, ДИСКИ для а/м ГАЗЕЛЬ (33)
• СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ (88)
• Фургоны и будки для а/м ГАЗ-3302 (14)
• КАБИНА для а/м ГАЗ-3302 по частям (14)
• Декоративные накладки, облицовка, вставки, панели, петли, крышки, настилы (58)
• ЖЕЛЕЗО для а/м ГАЗ-3302 СТАРОГО ОБРАЗЦА (13)
• РЕМОНТ а/м ГАЗЕЛЬ (НАШИ РАБОТЫ) (4)
• ФАРЫ, ЗЕРКАЛА, ФОНАРИ для а/м ГАЗЕЛЬ (141)
• БОРТА, КУЗОВА, ПЛАТФОРМЫ для а/м ГАЗЕЛЬ (27)
• Тюнинг для а/м ГАЗ-2705, Соболь, Баргузин (44)
• КАРКАС для а/м ГАЗЕЛЬ (11)
• БАМПЕР для а/м ГАЗЕЛЬ ТЮНИНГ (49)
• ТЮНИНГ САЛОНА для а/м ГАЗЕЛЬ (138)
• ТЕНТЫ для а/м ГАЗЕЛЬ (37)
• КУЗОВНОЕ ЖЕЛЕЗО для а/м ГАЗ-2705 (100)
• ВНЕШНИЙ ТЮНИНГ для а/м ГАЗЕЛЬ (53)
• ОБТЕКАТЕЛЬ для а/м ГАЗЕЛЬ (30)
• ЗАПЧАСТИ для а/м ГАЗЕЛЬ (расходные материалы и узлы двигателя) (372)
• ЗАПЧАСТИ для а/м ГАЗЕЛЬ NEXT (163)
• КУЗОВНОЕ ЖЕЛЕЗО для а/м ГАЗ-3302 БОРТ (28)
• ЖЕЛЕЗО ПОСЛЕ ЛОБОВОГО УДАРА для а/м ГАЗель с 2003 г.в. нового образца (38)
• Тосол, Масло, Антифриз (34)
• СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ для а/м ГАЗЕЛЬ (122)
• Багажные боксы (3)
• — АКЦИИ, СКИДКИ (2)

Комбинация приборов для а/м ГАЗЕЛЬ дв. Cummins ЕВРО-3 арт. 385-3801010-76,

Комбинация приборов для а/м ГАЗЕЛЬ дв. Cummins ЕВРО-3 арт. 385-3801010-76,

Комбинация приборов ГАЗЕЛЬ БИЗНЕС дв. Cummins арт. 385-3801010-76

Информация о компании
МИР ЗАПЧАСТЕЙ для а/м Газель

Предоставляем высококачественную сертифицированную продукцию марки «Газель» по конкурентоспособным ценам: пластиковые запчасти для тюнинга, обвес, ремонтное железо и пр. Индивидуальный подход, поможем подобрать оптимальный вариант для Вашей машины.

г Санкт-Петербург, ул. Промзона Янино, д. 2/б

пн-вс 10:00-19:00. без обеда и выходных

Почему значки-символы на приборной панели разного цвета?

Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.

Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.

Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.

И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.

Предупреждающие символы — Серьезные предупреждения.

Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.

Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.

	Предупреждающие индикаторы тормозной системы.
	Система охлаждения двигателя, индикатор температуры.
	Уровень масла в двигателе или давление масла.
	Датчик индикатора уровня масла в двигателе.
	Индикатор зарядки аккумулятора.

Для снятия комбинации приборов автомобиля выпуска с 2003 года выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поддеваем край правой заглушки в нижней части облицовки комбинации приборов

3. Снимаем заглушку

4. Также снимаем заглушку в левой части облицовки.

5. Выворачиваем правый нижний винт

6. Выворачиваем левый нижний винт

7. Выворачиваем два верхних винта крепления облицовки комбинации приборов

8. Снимаем облицовку комбинации приборов

9. Выворачиваем четыре болта крепления комбинации приборов

10. Извлекаем комбинацию приборов из гнезда в панели приборов, отсоединяем от нее колодки жгутов проводов и снимаем комбинацию

Устанавливаем в обратном порядке.
