Как снять щиток приборов газель бизнес

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Это интересно: Как правильно делается подмотка спидометра на ГАЗелях Некст и Бизнес — рассмотрим по порядку

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

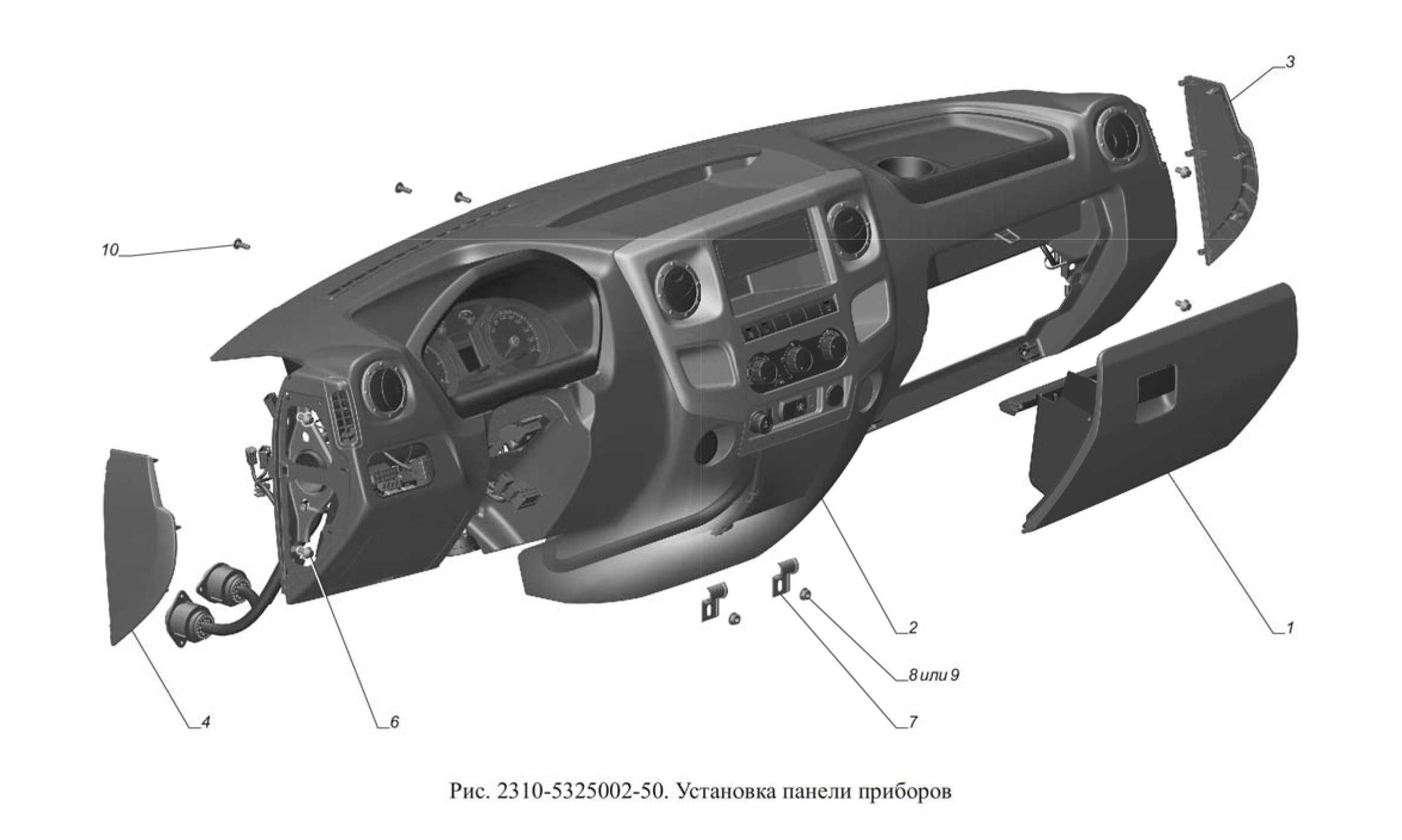

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита…Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных.Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать…Также было куплено:4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5)2 листа БИПЛАСТ А 15 (хватило 1,5)

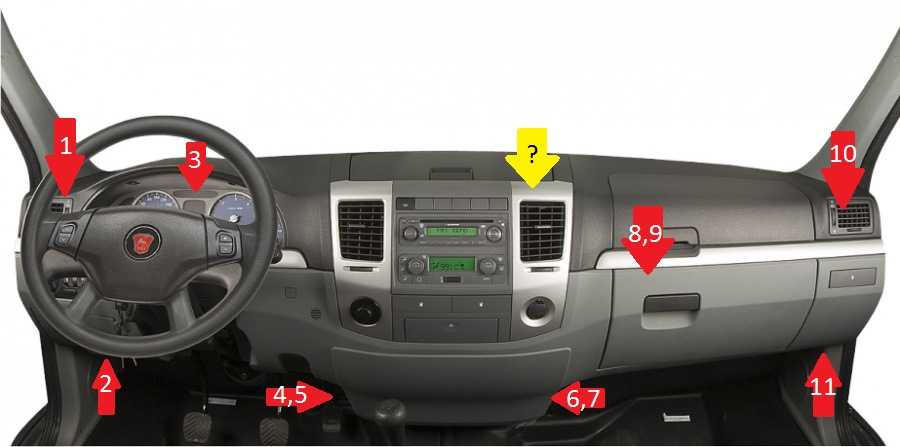

Ниже картинки с положениями болтов!Внимание, потребуется снять:— Клейму с акб— боковые стойки— пластмаски с местами под штатные динамики— боковые крышки панели— приборную доску— среднюю часть(хз как название) между 4,5 и 6,7— нижний бардачек— правый подстаканник— поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтатьсяТребуется открутить патрубки радиатора печки в салоне

Секрет популярности

В феврале 2010 года на российский рынок выпустили модернизированную модель, которая получила «ГАЗель-Бизнес». Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Бортовые версии пришлись по душе многим российским предпринимателям

• Рулевой механизм ZF вместе с гидроусилителем;
• Сцепление и амортизаторы Sachs;
• Главный тормозной цилиндр Boschи вакуумный усилитель тормозов;
• Бампера от компании Magna;
• Панель приборов от EDAG;
• Модернизированный под Евро 3 силовой агрегат УМЗ 4216;
• Доработанные и улучшенные генератор и стартер.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №1

Машина выигрывала у конкурентов благодаря:

• простоте эксплуатации;
• доступности запчастей;
• возможности ремонта и обслуживания своими руками.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №2

Более подробно об изменениях в комплектации и комплектующих рассказывается на видео в этой статье:

Как провести тюнинг панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности. Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги. Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

Понадобится проделать следующее:

1. Разобрать панель приборов, отклеить оформление.
2. Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
3. Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
4. Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
5. После того как клей подсохнет, собрать панель.

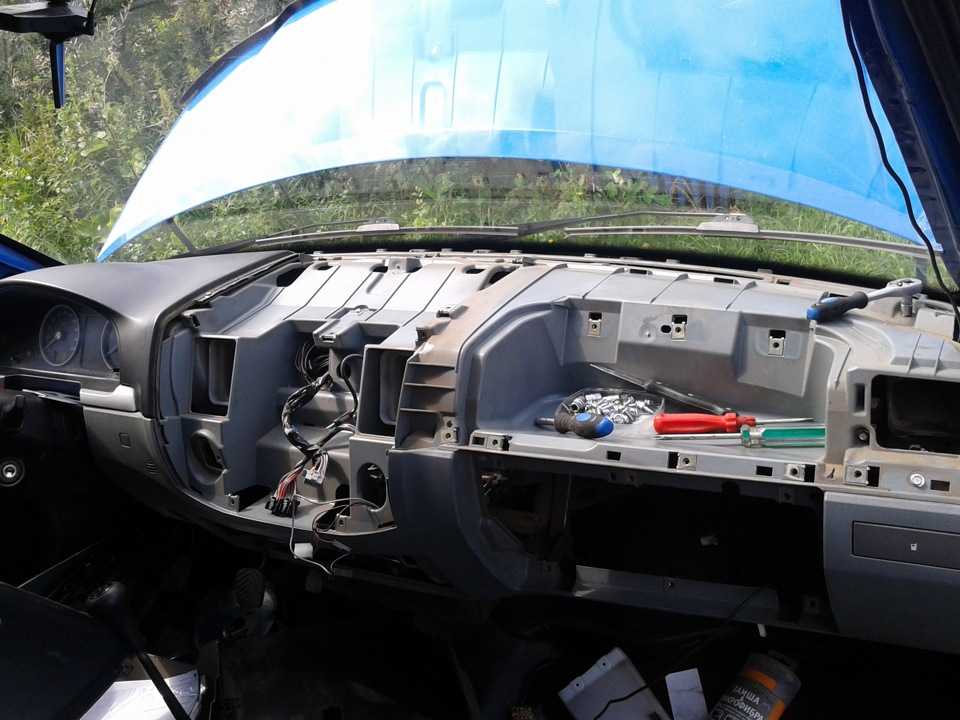

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

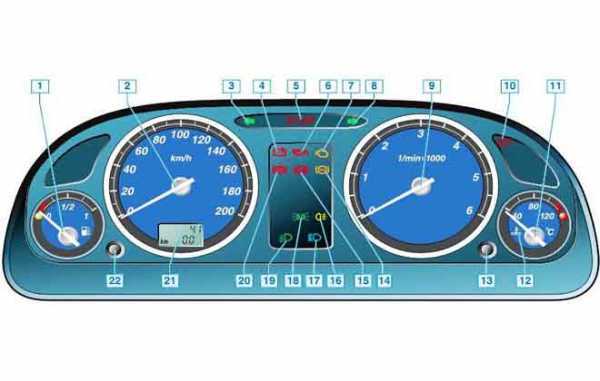

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости.Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Тип лампы	Особенности
Только колба	Такая лампочка легко вставляется в уже расположенный на приборке патрон. Главный плюс – возможность постоянной переустановки при перегорании старых, что в итоге будет выгодно. Примерным экземпляром такого типа является Philips BlueVision Ultra. Его устанавливают как в габаритки, так и в приборную панель.
Колба с патроном	На производстве колба с выводами вставляется в патрон и заваривается. Сгоревшую лампочку придется менять вместе с патроном, что достаточно дорого.
Светодиодные	Долговечные led-элементы также изготавливаются со съемным и несъемным цоколем и могут прослужить порядка 40-50 лет без перегорания. Однако они более дороги, чем обычные лампочки и светят строго холодным светом, что не всегда комфортно для зрительного восприятия.

Как снять панель приборов газель

• — набор отверток;
• — эпоксидная смола;
• — бинт;
• — пленка;
• — накладки.

Демонтируйте торпеду. Для проведения ремонтных работ панель необходимо обязательно снять. Для этого прочтите руководство по эксплуатации вашего автомобиля. В нем должен быть описан процесс снятия. Также следует посетить форум владельцев автомобилей вашей модели. Там вы сможете найти не только описание процедуры демонтажа, но и все подводные камни, которых следует опасаться. Снимите все накладки. Отсоедините декоративные части. Также демонтируйте рулевое колесо. Если бардачок съемный, следует демонтировать и его. Снятию подлежат и подрулевые переключатели.

Найдите расположение каждого самореза, крепящего панель к кузову автомобиля. Аккуратно выкрутите, предварительно промаркировав.

Аккуратно потяните торпеду на себя, взявшись руками за края. Ни в коем случае не дергайте слишком резко! На тыльной стороне найдите все колодки проводов. Промаркируйте их и отсоедините. Вытащите торпеду из салона автомобиля через переднюю пассажирскую дверь. Произведите полную разборку панели. Осмотрите внимательно повреждение, если необходимо произвести ремонт. Треснувшую или надломленную панель лучше всего заменить на новую. Если такой возможности нет, то придется восстановить старую.

Внимательно осмотрите место надлома или трещины. Постарайтесь выпрямить все куски пластмассы так, чтобы они образовали ровную поверхность.

Переверните панель лицевой частью вниз. С тыльной стороны при помощи эпоксидной смолы и обычного бинта зафиксируйте треснувший пластик. Тщательно промажьте все эпоксидкой. Дайте высохнуть смоле.

Замаскируйте место надлома с лицевой стороны. Для этого можно использовать как накладки, так и пленку любого цвета.

Перетяните торпеду пленкой или материалом, если вы хотите кардинально изменить ее стиль. Использовать лучше всего автомобильную кожу или специальную пленку. Такие материалы хорошо адаптированы к использованию в машине, поэтому способны прослужить не один год

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.
3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.
5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.
11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

https://youtube.com/watch?v=EO9AfpJui0o%26pp%3DygUx0JTQtdC80L7QvdGC0LDQtiDRgtC-0YDQv9C10LTRiyDQs9Cw0LfQtdC70YwgMzMwMg%253D%253D

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Отметим, что щиток приборов «Газели» можно встретить и на других авто. Это «Соболь» и «Волга». Приборка имеет одинаковую схему подключения. Внешне эти щитки выглядят идентично.

Существует несколько типов данных панелей:

• Старого образца «Евро-1». Устанавливались на автомобили с 1994-го по 2002-й год включительно.
• Старого образца «Евро-2». Эти щитки можно встретить на «Газелях» с новой «мордой» (с каплевидными фарами).
• Нового образца. Устанавливаются и по сей день на «Нексты», начиная с «Газели Бизнес».

Ниже мы рассмотрим особенности каждого щитка приборов «Газели».

Предназначение дополнительной подсветки

Главное назначение лампочек подсветки в приборной панели автомобиля – комфортное отображение основных датчиков, позволяющих водителю независимо от степени освещенности в салоне получать достоверные сведения об основных характеристиках рабочих узлов и систем машины в ходе эксплуатации. В зависимости от расположения в электросхеме, лампы для подсветки выполняют следующую роль:

1. Сообщение об резком снижении давления в системе смазки двигателя.
2. Уменьшение ниже предельно допустимого уровня горючего в топливном баке.
3. Отображение инициации зажигания поворотных огней.
4. Подсветка габариток.
5. Включение дальнего света.
6. Аварийное состояние системы тормоза.
7. Подключение «авариек».
8. Отображение разрядки аккумулятора.
9. Включение ручного тормоза.
10. Информированность о состоянии силового узла.
11. Открывание системы воздухоподачи.

В современных системах подсветки приборной панели может находиться несколько десятков лампочек. Часть из них ответственна за контроль событий в наиболее важных узлах авто, другая – просто подсветка, третья – оповещает о работе вспомогательных систем и механизмов. Как правило, при выходе из строя всего одного элемента, перестает работать частично или полностью вся «приборка». Для восстановления ее функциональности потребуется ее разборка, диагностика и ремонт.
