Как снять и поставить комбинацию приборов автомобиля газель

Типичные неисправности

После замены приборки возможны следующие неисправности:

• не работает либо часть приборов, либо вся панель;
• останавливаются стрелки на приборах;
• неправильные показания датчиков.

Решить проблему можно следующими действиями:

1. Сначала нужно проверить питание: целостность проводов, качество контактов.
2. Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
3. Датчики могут не работать, если плохой контакт или перегорел предохранитель.
4. Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».

При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

https://youtube.com/watch?v=uhzoL5n210o%26pp%3DygUx0JTQtdC80L7QvdGC0LDQtiDRgtC-0YDQv9C10LTRiyDQs9Cw0LfQtdC70YwgMzMwMg%253D%253D

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости 2 Выбор аварийной температуры охлождающей жидклсти 3 Аварийное низкое давления масла двигателя 4 Датчик давления масла 5 Датчик уровня топлива 6 ———- 7 ———- 8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ——— 12 ——— 13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор 2 Включения ламп сигнализатора поворота правого борта 3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар 7 Подсветка КП 8 Включения габаритных огней 9 Включения задних противотуманных фар 10 ——— 11 Включения блокировки межосевого диффиренциала 12 Включения пониженной передачи 13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов 2 Зажигание 3 Корпус 4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар 7 Разряд аккумуляторной батареи 8 Зажигания 9 Низкий уровень тормозной жидкости 10 Датчик скорости 11 Выход спидометра к бортовому компютеру 12 Включения обогрева звднего стекла 13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-) 2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+) 3 Износ тормозных накладок 4 Включения предпускового подогрева двигателя(-) 5 ————- 6 ————- 7 ————- 8 ————- 9 ————— 10 ————- 11 Низкий уровень стеклоомывающей жидкости 12 Низкий уровень охлождающей жидкости 13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

Установка и снятие торпеды

Приборная панель входит в евро комплект на Газель. На последних версиях она устанавливается на заводе. Водители старых моделей также хотят обновить свою торпеду. Замена приборки не представляет ничего сложного: конструкция креплений почти не имеет отличий, а посадочное место панели совпадает по размерам.

Замена торпеды влечет за собой значительные переделки, так как она отличается и формой, и конструкцией креплений. Какие делать изменения, приходится обдумывать владельцу авто самому. Порой для ремонта печки приходится полностью демонтировать торпеду. Для этого нужно знать, как снять и установить торпеду обратно. Для этой процедуры нужно приготовить набор ключей и отверток. Может понадобиться помощник.

Демонтаж торпеды на Газели

Процедура снятия состоит из выполнения следующих шагов:

1. Перед началом работ в целях безопасности следует обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.
2. В первую очередь снимаются все накладки. Крестовой отверткой нужно выкрутить винты крепления обивки.

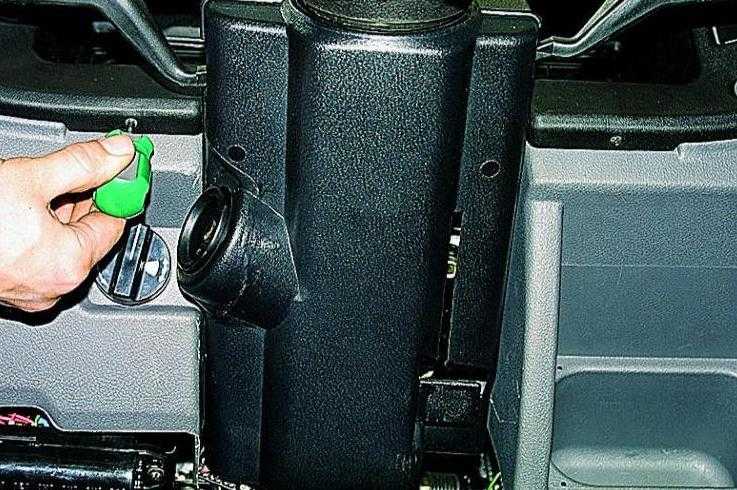

3. Затем, открутив два винта, снимаем кожух с рулевой колонки.
4. Далее снимаем накладку с панели приборов, вынимаем ее, потянув на себя руль до упора.

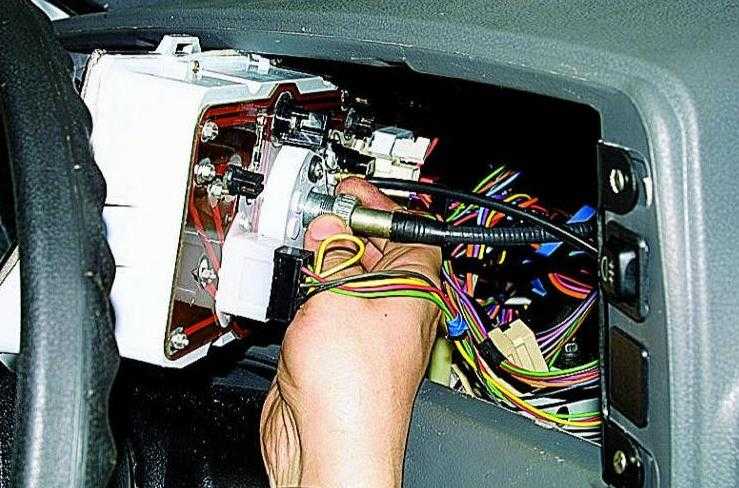

5. Откручиваем крепления комбинации приборов и демонтируем приборку, отсоединив все провода.
6. Далее снимаем рулевую колонку вместе со всеми подключениями.
7. На следующем этапе отключаем электропитание освещения: задние противотуманные огни, внутреннее освещение. Также отключить нужно электрокорректор фар.
8. Затем откручиваем болтовое крепление воздушной заслонки.
9. Отключаем тросик от карбюратора, открутив винт крепления оболочки тросика.
10. Далее отключаем прикуриватель и аварийную сигнализацию.

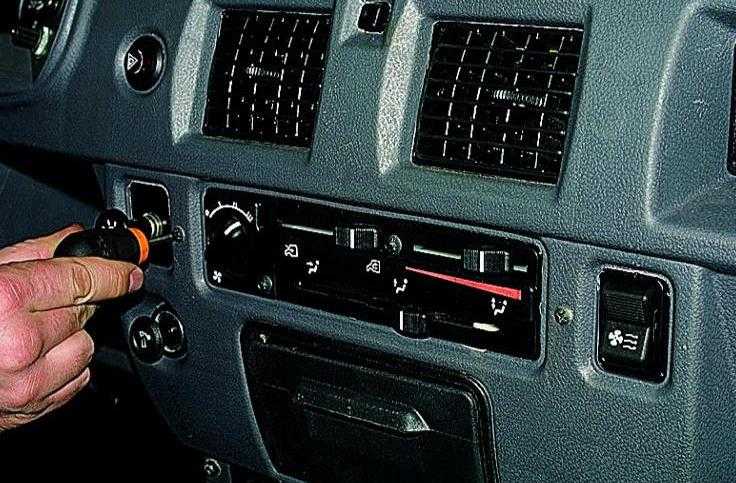

11. Отверткой откручиваем два болта около управления печкой.
12. Открутив 10 болтов крепления панели, аккуратно снимаем ее с монтажного места.
13. Теперь отсоединяем воздуховоды от дефлекторов.
14. Демонтируем заслонку карбюратора.
15. Демонтируем панель, отсоединив шланги воздуховодов печки.
16. Теперь можно снимать торпеду. Лучше это делать с помощником, так как она очень тяжелая.
17. Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды могут не работать некоторые индикаторы из-за несовместимости строй и новой торпеды.

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие. Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Установка и снятие торпеды

Панель приборов является лишь частью евро комплекта на Газель бизнес.

Подсветка панели приборов Газели

В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.

1. Крестовой отверткой откручиваются 3 крепления обивки.
2. Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
3. Демонтируем рулевую колонку со всеми подключениями к ней.
4. Извлекаем приборный щиток с отключением всех проводов.
5. Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
6. Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
7. Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
8. Отключаем аварийную сигнализацию, штекеры прикуривателя.
9. Опять берем отвертку, скручиваем 2 винта возле управления печки.
10. Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
11. Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
12. Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
13. Скручиваем крепления накладки торпеды, снимаем саму накладку.
14. Установка проводится в обратном порядке.

подскажите можно ли на газели поставить панель нового образца вместо старой.подходит ли крепление.или как сделать печку на старой панели теплее.

Подключить можно, но придется кое с чем заморочиться. На старой приборке спидометр работал от тросика, а на новой он электромеханический. То есть придется на кпп ставить заместо тросика датчик и провода на приборку. Вместо тросика вкручиваем датчик 10-импульсный. Чтобы подключить БК. Одну сторону в коробку, на другую — тросик.

Ч(3) -минус Ж(1) — плюсЗ(2) -сигнал

Распиновка Комбинации приборов ХР11 Датчик температуры охлождающей жидкости2 Выбор аварийной температуры охлождающей жидклсти3 Аварийное низкое давления масла двигателя 4 Датчик давления масла5 Датчик уровня топлива 6 ———-7 ———-8 Открытые двери автобуса 9 ———- 10 Открытые двери салона,капота или багажника 11 ———12 ———13 Неисправность электронного регулятора тормозных сил (EBD)ХР21 Аккумулятор2 Включения ламп сигнализатора поворота правого борта3 Включения ламп сигнализатора поворота левого борта 4 Включения стояночного тормоза 5 Влючения дальнего света 6 Включения передних противотуманных фар7 Подсветка КП8 Включения габаритных огней 9 Включения задних противотуманных фар10 ———11 Включения блокировки межосевого диффиренциала12 Включения пониженной передачи13 Тип датчика давления маслаХР31 Корпус для аналоговых сигналов2 Зажигание 3 Корпус4 Высоковольтный вход тахометра 5 Низковольтный вход тахометра 6 Включения ближнего света фар7 Разряд аккумуляторной батареи8 Зажигания9 Низкий уровень тормозной жидкости10 Датчик скорости11 Выход спидометра к бортовому компютеру12 Включения обогрева звднего стекла13 Неисправность антиблокировочной системы тормозов(ABS)ХР41 Сигнализатор диагностики(-)2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)3 Износ тормозных накладок4 Включения предпускового подогрева двигателя(-)5 ————-6 ————-7 ————-8 ————-9 —————10 ————-11 Низкий уровень стеклоомывающей жидкости12 Низкий уровень охлождающей жидкости13 Низкий уровень масла в двигателе

Снятие и разборка панели приборов

Отключаем аккумуляторную батарею.

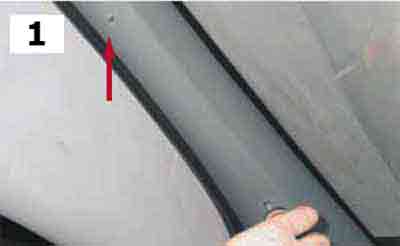

Крестообразной отверткой отворачиваем два самореза крепления и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.«7.1.1. Проверка тех.состояния рулевого управления и рулевая колонка»«8.11.2.Замена ламп в фарах, указателях поворотов, в подсветке приборов, регулировка фар и замена датчика скорости (автомобили с 2003г)»

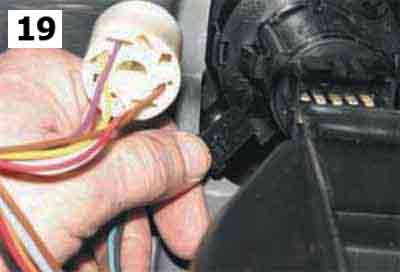

Разъединяем колодки жгутов проводов выключателя зажигания.

Разъединяем колодки жгутов проводов подрулевых переключателей.

Головкой «на 12» отворачиваем четыре болта крепления рулевой колонки к кронштейну.

Опускаем рулевую колонку, выводя жгуты проводов подрулевых переключателей из панели приборов.
Сняв крышку блоков предохранителей …

…крестообразной отверткой отворачиваем два самореза крепления нижнего блока…

…и, развернув блок, утапливаем его внутрь панели приборов.

Аналогично отсоединяем от панели приборов верхний блок предохранителей.

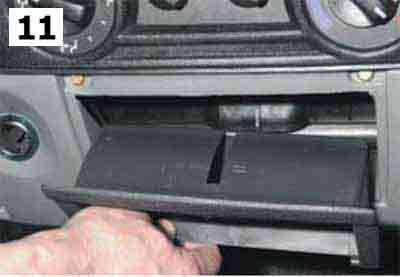

Открываем пепельницу и, нажав на пластину, вынимаем пепельницу из корпуса.

Крестообразной отверткой отворачиваем два самореза крепления корпуса пепельницы.

Вынимаем корпус пепельницы из панели приборов.
Через нишу комбинации приборов…

…отсоединяем колодку проводов от выключателя аварийной сигнализации.

Нажав на выключатели плафонов освещения салона с внутренней стороны панели приборов, вынимаем их из панели.

Головкой «на 8» отворачиваем по три самореза крепления панели приборов к правой и левой передним стойкам.

…расположенные над блоками предохранителей.
Головкой «на 8» отворачиваем…

…шесть саморезов крепления панели приборов в центральной части.
Опускаем панель приборов на пол кабины.

Разъединяем колодки проводов плафона подсветки вещевого ящика.

Отсоединяем колодку жгута проводов от центрального переключателя света.

Отсоединяем две колодки жгута проводов подсветки центрального переключателя света.

Отсоединяем колодку жгута проводов от выключателя проверки исправности сигнализаторов.

Отсоединяем колодку проводов от блока управления электрокорректора фар.
Вынимаем панель приборов из кабины.
При необходимости разбираем панель приборов.

Крестообразной отверткой отворачиваем четыре самореза крепления полки секции для документов

Снимаем полку секции вместе с крышкой.
Головкой «на 8» отворачиваем…

…саморез крепления облицовки панели приборов в нише комбинации приборов…

…два самореза рядом с замком секции для документов…

…один с левой стороны панели приборов…

…пять саморезов в центральной части панели приборов…

… и один рядом с выключателем левого ряда плафонов освещения салона.

Снимаем облицовку панели приборов, выводя два ее нижних фиксатора из зацепления с панелью приборов.

Крестообразной отверткой отворачиваем шесть саморезов крепления наружной панели крышки вещевого ящика…

…и снимаем наружную панель.

Сжимая пружину, выводим ось крышки вещевого ящика из проушины.
Аналогично выводим ось из проушины с другой стороны крышки…

…и снимаем крышку вещевого ящика.

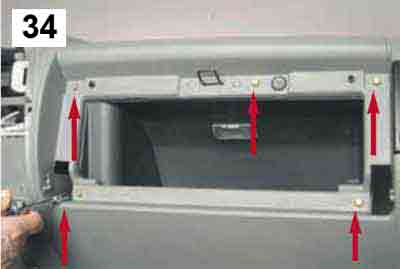

Головкой «на 8» отворачиваем пять саморезов крепления вещевого ящика.

Крестообразной отверткой отворачиваем два самореза крепления фиксатора замка вещевого ящика.

Крестообразной отверткой отворачиваем саморез крепления правого дефлектора.

Головкой «на 8» с внутренней стороны панели приборов отворачиваем второй саморез крепления дефлектора.

Снимаем дефлектор с панели приборов.
С внутренней стороны панели приборов…

…головкой «на 8» отворачиваем четыре самореза крепления двух кронштейнов крепления вещевого ящика и снимаем кронштейны.

Головкой «на 8» отворачиваем три самореза нижнего крепления вещевого ящика.

Отсоединяем колодку проводов от плафона освещения вещевого ящика.

Снимаем вещевой ящик.

Сжав фиксаторы, снимаем с прикуривателя держатель лампы подсветки.
Сжав фиксаторы…

…вынимаем прикуриватель из панели приборов.

Крестообразной отверткой отворачиваем саморез крепления…

…и снимаем воздуховод.
Аналогично снимаем другой воздуховод.
Разбираем облицовку панели приборов. Для этого сжимаем фиксаторы…

…и снимаем выключатель подсветки комбинации приборов.
Сжимаем фиксаторы…

…и вынимаем выключатель аварийной сигнализации.

Шлицевой отверткой отворачиваем три самореза крепления…

…и снимаем центральный переключатель света.

Надавливаем на выключатель с внутренней стороны облицовки…

…и снимаем выключатель левого ряда плафонов освещения салона.
Аналогично снимаем остальные выключатели.
Собираем и устанавливаем панель приборов в обратной последовательности.

ГАЗ 2705 | Разборка и сборка панели приборов | Газель

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Выверните три винта крепления дефлектора обдува ветрового стекла…

2. …и снимите дефлектор.

3. Выверните два винта…

4. …и снимите левое сопло системы вентиляции и отопления.

5. Аналогично снимите правое сопло.

6. Подденьте отверткой и выньте из накладки консоли выключатель обогрева заднего стекла.

7. Отсоедините колодку жгута проводов от выключателя обогрева заднего стекла.

8. Снимите пепельницу.

9. Выведите из отверстий накладки консоли штифты крышки вещевого отсека и снимите крышку.

10. Выверните четыре винта крепления накладки консоли.

11. Подденьте отверткой…

12. …и выньте из панели приборов контейнер (или снимите магнитолу, если она установлена).

13. Отсоедините колодки жгута аудиосистемы.

14. Выверните два винта крепления накладки консоли, расположенные по бокам окна под магнитолу.

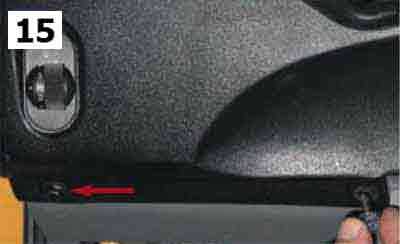

15. Снимите накладку консоли, преодолевая сопротивление пружинных держателей в верхней ее части.

16. Выдавите с обратной стороны…

17. …и снимите выключатель аварийной сигнализации.

18. Нажмите на фиксатор колодки жгута проводов…

19. …и отсоедините колодку от выключателя.

20. Отсоедините колодки жгута проводов от часов…

21. …от переключателя электродвигателя отопителя…

22. …и от блока управления отопителем.

23. Отожмите фиксатор…

24. …и выньте часы из накладки консоли.

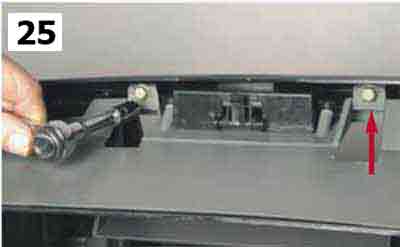

25. Выверните четыре винта крепления блока управления отопителем к накладке консоли…

26. …и снимите блок.

27. Выверните два винта крепления центрального сопла системы вентиляции к накладке консоли.

28. Отожмите четыре фиксатора сверху…

29. …и четыре фиксатора снизу от сопла…

30. …а затем снимите сопло.

31. Выверните винт крепления блока предохранителей и реле…

32. …и снимите блок.

33. Отсоедините колодку жгута проводов от выключателя подсветки вещевого ящика.

34. Выверните винт крепления выключателя…

35. …и снимите выключатель.

36. Подденьте отверткой плафон освещения вещевого ящика и выньте его из панели приборов.

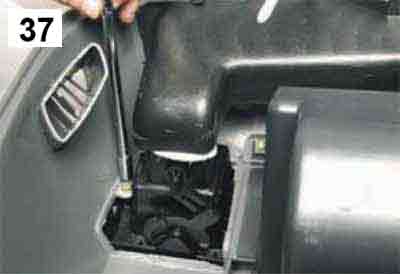

37. Отожмите фиксатор и отсоедините колодку жгута проводов от плафона.

38. Выверните два винта крепления левого воздуховода системы вентиляции…

39. …и снимите воздуховод.

40. Аналогично снимите правый воздуховод.

41. Выверните два винта крепления моторедуктора заслонки распределения воздушного потока, снимите моторедуктор…

42. …и отсоедините колодку жгута проводов.

43. Выверните два винта крепления воздухопровода обогрева ног…

44. …и снимите воздухопровод.

45. Выверните два винта крепления распределителя воздухообогрева…

46. …и снимите распределитель.

47. Соберите панель приборов в последовательности, обратной разборке.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

Это интересно: Технические характеристики малотоннажной грузовой газель валдай: разбираемся детально

Советы для автомобилистов

Комбинация приборов автомобиля Газель бывает двух типов: старая и новая, электронная. Как и большинство других автомобилей, он включает в себя четыре прибора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и сигнальные лампы, двенадцать из которых есть. Внутри корпуса установлена ​​печатная плата, кабели которой выходят из двух штекеров: белого (X1) и красного (X2).

Возможны два варианта полного отказа в работе комбинации приборов автомобиля Газель: первый вариант, когда стрелки всех приборов находятся на нуле и не реагируют на поворот ключа в замке зажигания; второй вариант, когда стрелки приборов не на нуле, а, наоборот, зашкаливают. Конечно, идеальным вариантом будет проверить неработающую комбинацию приборов на стенде, но найти ее можно только в специализированной мастерской, которых на огромной территории России не так уж и много.

Если стрелки на приборе находятся на нуле, что водитель может сделать в этой ситуации? Скорее всего, в этом случае нарушен контакт в цепи от аккумулятора к выводу «87» разрядного реле замка зажигания. Затем он должен будет проверить безопасность предохранителей, состояние колодок, включенных в эту электрическую цепь, и заземление приборной панели. На белом блоке (X1) панели приборов заземляющий провод идет в гнездо 1, а на красном блоке (X2) заземляющий провод идет в гнездо 3.

Если вышеуказанные действия не дали результатов, остается два выхода: либо вам придется заменить комбинацию приборов, купив новую; или попробуйте самостоятельно проверить плату на обрывы. Правда, стоимость новой комбинации приборов довольно высока, более 10 тысяч рублей. Затем вы можете попробовать сбросить его, хотя производитель считает, что комбинацию приборов невозможно отремонтировать. Часто следы печатной платы отклеиваются из-за сильного давления на разъем колодки при сборке. Поэтому обрывы в дорожках можно попробовать пропаять для восстановления работы приборной панели.

Причиной завышения размеров приборов может быть неисправность в контроллере электронного блока управления Микас 10.3, чаще эта неисправность возникает в холодное время года. В этом случае необходимо провести диагностику, а возникшую ошибку отменить, обновив программное обеспечение до более поздней серийной версии. Также подобная неисправность может возникнуть после перепрошивки контроллера.
