Как снять и установить главный тормозной цилиндр на ваз 2110

1. Отсоедините минусовой провод от аккумулятора.

2. Снимаем шумоизоляционные обивки

      3. Отсоединяем электрический разъем от датчика уровня тормозной жидкости.

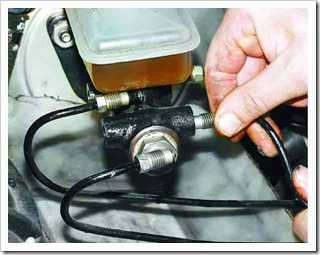

4. Ослабляем затяжку гаек крепления 4 тормозных трубок.

5. Откручиваем 2 гайки крепления главного тормозного цилиндра в вакуумному усилителю и снимаем его со шпилек. Окончательно откручиваем гайки крепления тормозных трубок. При этом из цилиндра может вытечь небольшое количество тормозной жидкости.

6. Сливаем из бачка тормозную жидкость перевернув цилиндр вверх ногами.

7. Если ваш новый цилиндр без бачка, то нужно снять бачок со старого цилиндра и вынуть 2 резиновые втулки на которые он крепится. Изношенные втулки нужно заменить. Ставим эти втулки на новый цилиндр.

8. Устанавливаем главный цилиндр на место и закручиваем гайки его крепления. Заливаем тормозную жидкость в бачок. Подставляем под главный цилиндр емкость или тряпку для сбора жидкости.

9. На главном цилиндре Закрываем пальцами отверстия под тормозные  трубки. Помощнику нужно медленно нажимать на педаль тормоза до тех пор, пока из передних отверстий главного цилиндра не потечет тормозная жидкость.

10. После этого нужно подсоединить трубки к передним отверстиям цилиндра и закрутить гайки их крепления. Педаль при этом должна быть в нажатом состоянии. Таким же образом подсоединяем трубки к задним отверстиям цилиндра. Все снятые детали устанавливаем в обратном порядке. Проверьте педаль тормоза. Если она мягкая, то прокачайте тормозную систему.

Видео по теме:

https://youtube.com/watch?v=BWUmh342ixY

9.5. Главный тормозной цилиндр

Рис. 8.3. Главный тормозной цилиндр: 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18— упорные шайбы; 19 — пружина: 20 — пробка; А, В — компенсационные отверстия; С — перепускные отверстия

Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 (рис. 8.3) и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20 — передние тормозные механизмы.
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие В, соединяющее первичную полость главного цилиндра с бачком. Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие А, соединяющее вторичную полость цилиндра с бачком. Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.
При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение. При этом открываются компенсационные отверстия А и В и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению. Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра. Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия А и В перетечет в бачок.
При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром. Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN. Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов. Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы. При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета. Доливать жидкость в этом случае следует только после восстановления герметичности системы.
Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Принцип работы главного тормозного цилиндра

Для замедления автомобиля , водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.

При перемещении вперед , поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.

После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.

Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре. При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Основные неисправности

Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.

Основными неисправностями главного тормозного цилиндра являются:

1. Разгерметизация.
2. Подсос воздуха.
3. Заклинивание одного из поршней.

Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.

Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110

Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.

Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.

Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.

Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.

Как заменить главный тормозной цилиндр на ВАЗ (классика) | Пособие автомобилиста

Собственно, причиной для совершения данной процедуры послужила течь тормозной жидкости (далее — ТЖ) в месте крепления циллиндра (ГТЦ) к вакуумному усилителю (ВУ), что сами понимаете чревато возможным отказом тормозной системы и непредсказуемыми последствиями. Итак, что понадобится для замены: 1. Ключ на 8/10 (специальный, для тормозных трубок). Ооочень желательная вещь, ибо обычными рожковыми ключами гайки на тормозных трубках слизываются «на ура» и приходится менять еще и сами трубки, а это лишние трудо и финансовые затраты. 2. ключ на 10 (рожок, торцовый — все равно, как удобно). 3. Ключ на 13. 4. Отвертка (зависит от того, какие хомуты стоят у Вас на резиновых шлангах). 5. Шприц. Лучше кубов на 5 или даже 10. У меня был под рукой на 2 кубика – часто заполнять приходилось. 6. Собственно, новый главный тормозной цилиндр:

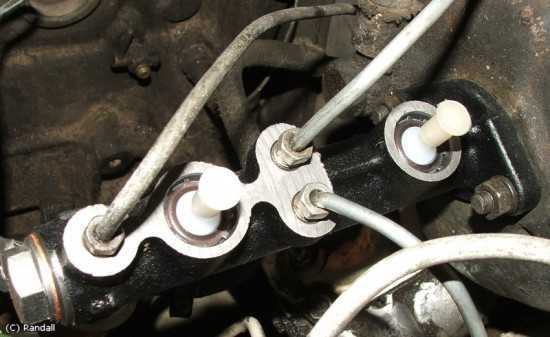

При покупке убедитесь, что все отверстия и штуцеры хорошо закрыты пробками:

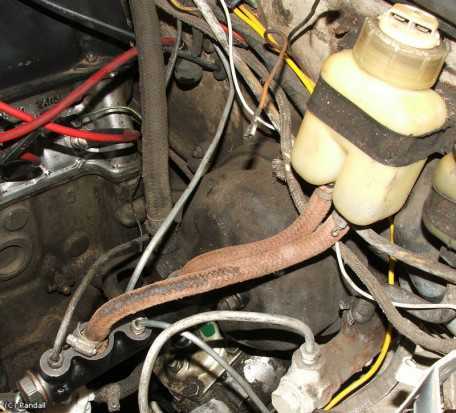

Затем хитрым ключом для тормозных трубок/штуцеров откручиваем все 3 трубки (на фото — красные стрелки) и слегка отодвигаем их в стороны, дабы при снятии старого цилиндра не зацепить их хвосты (желательно оставить их без пыли-грязи) при проведении замены…

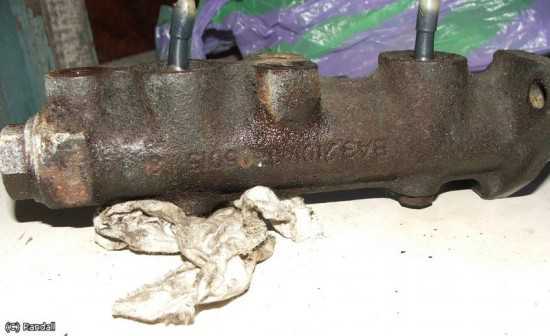

Снимаем старый главный тормозной цилиндр:

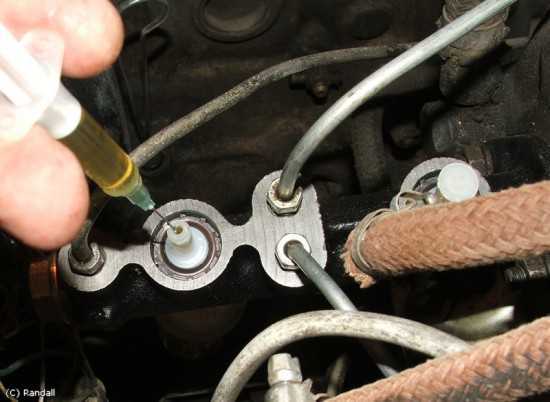

Теперь берем шприц (без иглы), наполняем его ТЖ, удаляем две защитные резиновые пробки с мест крепления передних тормозных трубок (третью пробку пока не трогаем, дабы туда не попал мусор при затягивании передних трубок) и «заливаем» туда ТЖ :

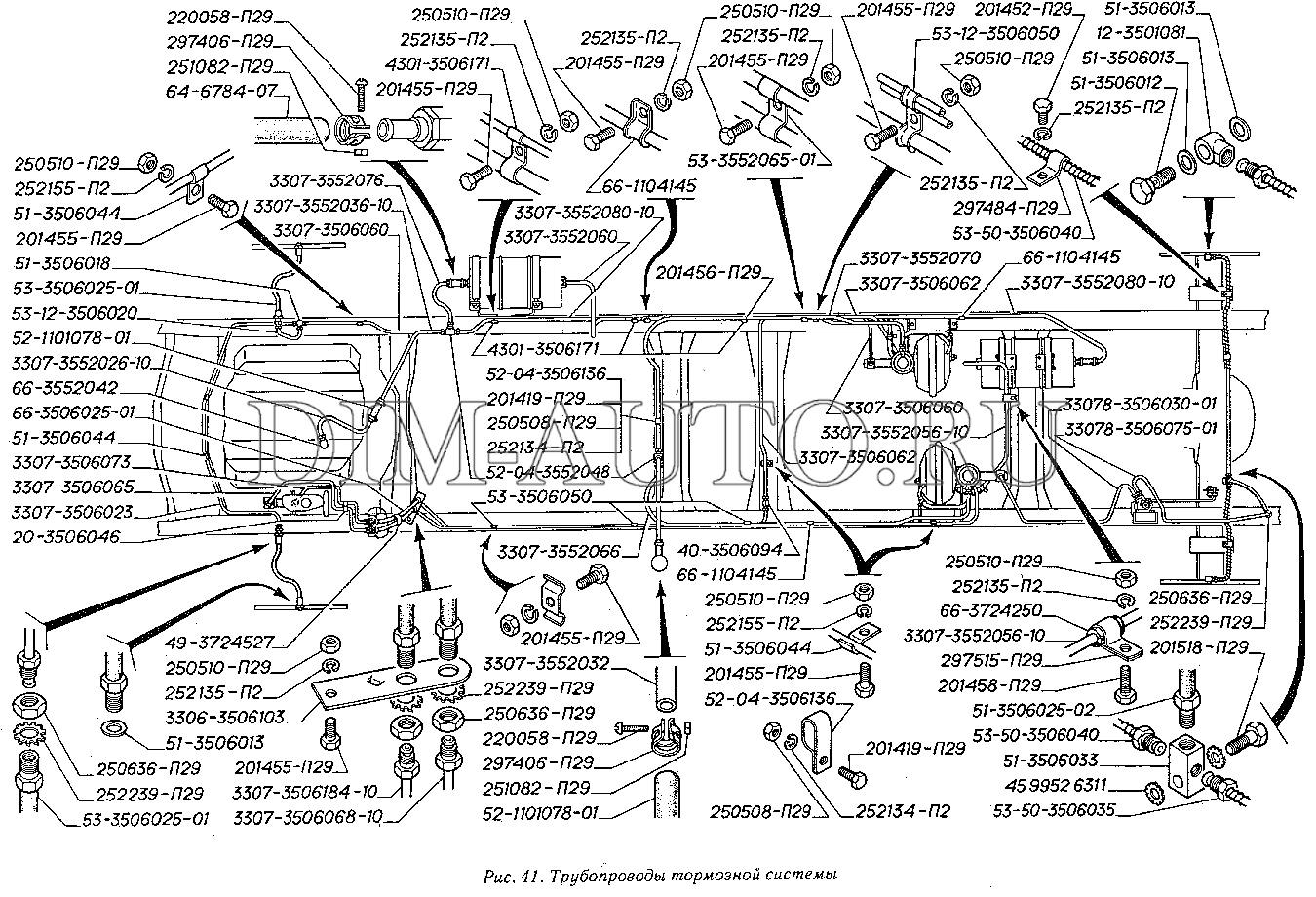

Тормоза на ГАЗ 66 — avtorep.ru

В один прекрасный день под грузовиком на переднем колесе стали появляться потеки тормозной жидкости.

Были куплены:

• DOT-4
• Манжета уплотнительная поршня ( 51-3501051) поз. 15 на рис.

Думали что ремонт обойдется банальной заменой уплотнительной манжеты поршня. И начали со снятия колеса. По случаю купили ключ балонный роторный для грузовых автомобилей и решили его испытать.

Данная штуковина оказалась очень удобная, все гайки были откручены «от руки» и не пришлось прыгать на монтажке. К слову заметем, что  ключ балонный роторный произведен в Китае, на сколько его хватит — проверим.

Под колеса поставили противооткаты и китайским домкратом подняли правое переднее колесо. Пока домкрат выполняет свои функции и не подтекает. Но чурку под мост мы всё же подставили, так как жизнь дороже китайского домкрата.



Сняли колесо и принялись за тормозной барабан.

Пришлось помогать молотком и кувалдой, так как барабан не хотел сниматься без «грубой» силы.

После обстукивания, тормозной барабан снялся и взору открылись внутренности тормозного барабана.

На землю упала лопнувшая пружина. И стало понятно, что всё только начинается.

Колодки оказались на грани полного износа. Внутри барабана всё было в грязи. Почистили и приступили к снятию колодок. Решили их заменить, а также поменять барабан, так как на этом были видны следы износы не вооруженным глазом.

Приволокли барабан и колодки с цилиндрами от донора.

Сначала хотели перекинуть просто колодки, но в процессе снятия болты, поз. 1 на рис. выше, отказались выходить из-за ржавчины, а выбивать их молотком оказалось нецелесообразно, так как они деформировались очень сильно. Поэтому сняли колодки прям с тормозными цилиндрами.

Но и дальше пошло не всё гладко. Запчасти от донора успели испытать на себе природную силу ржавчины. И у одного барабана при откручивании обломился золотник поз. 18 на рис. выше. Поэтому было решено один цилиндр взять от донора, а второй оставить родной. Но оба цилиндра разобрали, почистили, продули. Заменили манжеты уплотнительные поршня на новые. Хотя старые манжеты были целые, видимо тормозную жидкости выдавливало из-за того, что колодки были изношены, и цилиндр постоянно был в крайнем положении.

Поставили колодки от донора. От него же взяли вторую пружину, которая лопнула. Свели колодки, установили тормозной барабан от донора. Развели колодки. Kолодки разводятся после сборки колеса эксцентриками. Прокрутили колесо, и отверткой с внутренней стороны ступицы развели левую и правую колодки отдельно.

Открутили золотники, поз. 18 на рис. выше, и одели на них трубочки ,опустили трубки в бутылку. Залили тормозную жидкость DOT-4 в главный тормозной цилиндр и стали ждать пока из трубок потечет жидкость, чтобы не прокачивать тормоза. Долго она не текла, чтобы ускорить процесс, нажали несколько раз на педаль тормоза. И буквально через 30-50 сек. из трубок побежала жидкость. Сначала из нижнего цилиндра, подождали пока выбежит 30-50 миллилитров, чтобы пузырьки воздуха удалились — закрутили золотник. Потом подождали когда из верхнего цилиндра выбежит 30-50 миллилитров и тоже закрутили золотник.

Долили тормозную жидкость до уровня. Завели ГАЗ 66 и после 2-го качка педалью тормоза — появились тормоза. Проверили на ходу торможение, всё крутится когда надо и тормозит когда надо. После проведенного ремонта — колесо остается сухое.

Снятие ГТЦ на ВАЗ 2108. Ремонт главного тормозного цилиндра своими руками

Как снять ГТЦ на ВАЗ 2108? Самостоятельный ремонт главного тормозного цилиндра

Главный тормозной цилиндр автомобилей ВАЗ 2108 и ВАЗ 2109 размещается под капотом с правой страны. Главная его функция – распределение тормозных усилий посредством создания равномерного давления тормозной жидкости по всей системе.

Обычно ГТЦ снимают с целью его ремонта или замены. Чаще всего поломки происходят в поршнях, манжетах, а чтоб их заменить, нужно разобрать ГТЦ.

Алгоритм снятия ГТЦ ВАЗ 2108

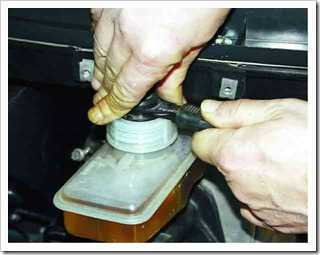

1. Снять пробку бачка с тормозной жидкости и ДТОЖ, снять бачок с ТЖ, используя что-то деревянное, чтоб достать его из посадочного гнезда.
2. Чтоб тормозная жидкость не попала на электропроводку и другие элементы, под ГТЦ нужно подложить какую-нибудь ветошь. После этого специальным ключом, исключающим возможность «слизывания» граней, отключить патрубки.

Ключ для снятия ГТЦ

Будьте осторожны!

ТЖ токсична, оставляет пятна на одежде, пластике, резине. На трубках лучше оставить метки краской или маркером.

Также ознакомьтесь

1. Открутить две гайки, фиксирующие главный тормозной цилиндр с вакуумным усилителем на ВАЗ 2108. Снять цилиндр со шпилек.

Как снять главный тормозной цилиндр ВАЗ 2108 своими руками

Разбор ГТЦ ВАЗ 2108

После снятия тормозного цилиндра можно начинать разборку. Возможно, требуется замена только изношенных элементов главного тормозного цилиндра (резиновых уплотнителей, манжет, тормозных поршней). Поршни можно достать рукой или с помощью сжатого воздуха, подающегося в форсунку второй камеры (при закрытых отверстиях бачка). Если же на поверхности цилиндров есть царапины или задиры, нужно заменять ГТЦ полностью.

Установка нового главного тормозного цилиндра на ВАЗ 2108

1. Установить на место главный тормозной цилиндр, залить в бачок тормозную жидкость.

Как снять ГТЦ на ВАЗ 2108? Самостоятельный ремонт главного тормозного цилиндра

1. Трубки разместить так, чтоб они соответствовали маркировке, нанесенной ранее.
2. Пальцами закрыть отверстия для трубок на ГТЦ. Потребуется чья-то помощь. Кто-то должен в этот момент нажимать на педаль тормоза.

Как снять главный тормозной цилиндр ВАЗ 2108

1. Во время нажатия на педаль из первых форсунок главного цилиндра должна вытекать ТЖ. В этот момент нужно закрутить тормозные трубки. Педаль тормоза все это время должна быть зажата.

После этого нужно только установить все детали на свои места, а затем проверить, работают ли тормоза.

Снятие главного тормозного цилиндра автомобиля Газель

Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю. Поршни в цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень – передних.

Главный тормозной цилиндр снимаем для ремонта, а также для замены вакуумного усилителя.

Обычно возникают следующие дефекты главного тормозного цилиндра:

— загрязнение главного цилиндра или большой износ его зеркала;

— износ или повреждение манжеты поршня главного цилиндра;

— разбухание манжет;

— засорились компенсационные отверстия (происходит самопроизвольное торможение автомобиля)

1. Отсоединяем колодку проводов от датчика аварийного падения уровня тормозной жидкости.	2. Ключом «на 12» отворачиваем оба штуцера тормозных трубок и отводим их в сторону.
3. Ключом «на 17» отворачиваем гайку и снимаем хомут крепления шлангов и проводов.	4. Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю
5. Снимаем главный цилиндр.	6. Между цилиндром и усилителем установлено резиновое уплотнительное кольцо. Его следует переставить на новый цилиндр (в случае замены).

7. Отворачиваем крышку бачка и, перевернув цилиндр бачком вниз, сливаем из него жидкость. Нажав несколько раз на поршень, полностью сливаем остатки жидкости.

8. Потянув, снимаем бачок с цилиндра.

Устанавливаем главный тормозной цилиндр в обратной последовательности.

После заполнения бачка жидкостью проверяем действие тормозов и, при необходимости, прокачиваем тормозную систему (см. Прокачка тормозной системы, замена тормозной жидкости).

Главный цилиндр: его назначение и функции

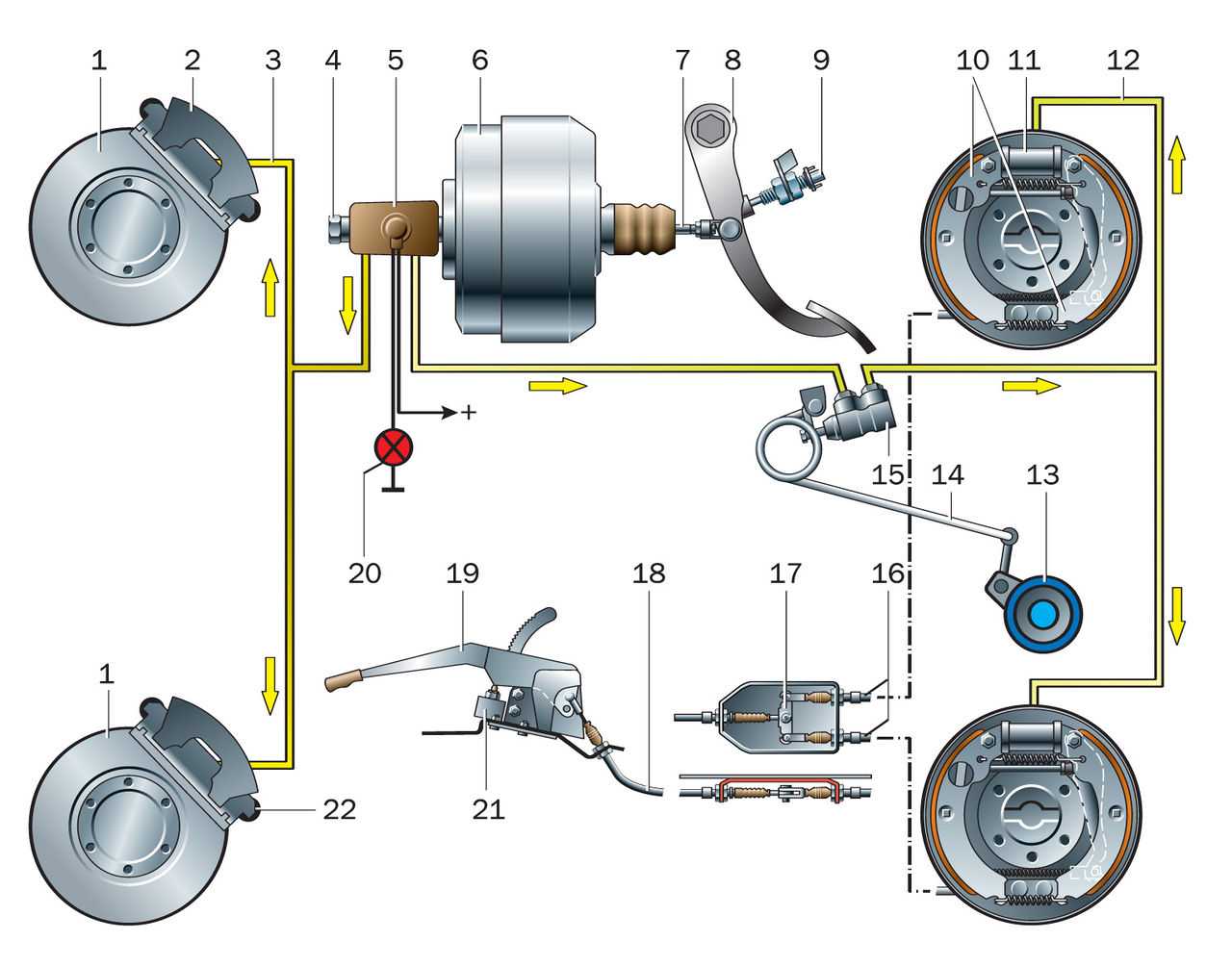

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

• передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам;
• обеспечение эффективного торможения автомобиля.
