Тормозная система автомобиля ГАЗ-66 и нюансы ее эксплуатации

Тормозная система автомобиля – это одна из двух важнейших система автомобиля от работоспособности которых напрямую зависит жизнь водителя, пассажиров и всех, кто движется по дороге вокруг него. Вторая система – рулевое управление, но сегодня нас интересует не она. ГАЗ 66 является примером первого высоко проходимого полноприводного грузовика. Он предназначался для армии, поэтому в советское время его иметь могли только лишь различные структуры, куда он выделялся. О его армейском прошлом прямо говорит компоновка кабины, где отсутствует капот, а двигатель расположен в кабине.

Это сделано для того, чтобы при погрузке ГАЗ 66 в транспортный самолет он там занимал мало места и поставить их можно было плотно между собой. Кстати, важную роль в таких полетах играла и тормозная система машины, так как именно она заставляет автомобиль стоять на месте неподвижно, а не кататься по салону самолета.

Общее устройство

Тормозная система автомобиля ГАЗ 66 имеет следующие назначение: снижение скорости автомобиля или его полная остановка путем создания сил, что будут противодействовать силе вращения колеса машины. Это единственный способ, который может быть использован для остановки машины.

Итак, тормозная система этого автомобиля, в общем, подразделяется на несколько более меньших систем:

• Рабочая.
• Экстренная.
• Стояночная.

Когда мы говорим о рабочей, то имеем в виду тот самый механизм, который водитель использует каждый раз, когда нажимает правой ногой на педаль тормоза. Она включает в себя массу различных элементов, но приводиться в действие нажатием на эту самую педаль. Экстренная и стояночная системы же отличаются менее простым устройством и полностью ручным и механическим способом контроля своей работы. Это одна и та же система, просто, когда рабочая ломается использовать нужно именно стояночную, поэтому, если смотреть на нее и с другой стороны, то она является и экстренной.

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

В обычных условиях стояночная система включает в свои задачи удержание автомобиля в состоянии неподвижности при длительных стоянках на одном месте. Осуществляться это может при помощи штатных тормозных механизмов, либо с помощью специального. Именно таким и обладает стояночная тормозная система такого большого автомобиля, как ГАЗ 66.

Принцип работы и механизмы

Автомобиль ГАЗ 66 достаточно старый, и его система торможения далеко не то что до идеала, а даже до сегодняшних. Но это и делает ее интереснее. Здесь используются такие устройства, которые практически не применяются уже на современных машинах. Разберемся же в них. Итак, как и любые тормоза на любой машине здесь также есть исполнительные механизмы и те, что приводят их в действие.

В качестве механизма здесь выступают обыкновенные барабанные тормоза, причем на обеих осях, разница заключается лишь в из размере. Привод же полностью гидравлический с присутствием гидровакуумного усилителя.

Сперва поговорим о исполнительных механизмах. Задние тормоза ГАЗ 66, в отличие от передних не имеют защищающей экранизации, но зато там пристывают более массивные колодки со специальными длинными фрикционными накладками. Передние имеют меньший размер, что накладок, что самого тормозного барабана. Это связано с конструкционными особенностями ведущего управляемого моста, который установлен на ГАЗ 66. Передний механизм имеет два рабочих цилиндра, каждый нажимает на свою колодку по отдельности.

Привод же имеет гидравлический характер. В него входят:

• Нажимная педаль.
• Главный тормозной цилиндр.
• Гидровакуумный усилитель.
• Раздельные тормозные контуры.
• Соединительные патрубки и шланги.

Работа гидравлического привода основана на создании давления за счет несжимаемой жидкости в системе. Главный тормозной цилиндр, что располагается под капотом и является создателем этого давления, из него к каждому мосту автомобиля отходят контуры.

Каждая ось имеет свой контур, то есть они раздельные. Это сделано в целях безопасности, при выходе из строя одного, то второй остается работать и вполне может своими силами остановить автомобиля до того, как произойдет авария. Также здесь, на ГАЗ 66, устанавливается гидровакуумный усилитель, который увеличивает в несколько раз усилие, что создаёт водитель нажатием педали. Это необходимо для большого грузовика, так как иначе водителю пришлось бы давить на педаль двумя ногами и со всей силы, чтобы остановить его в нужный ему момент.

Видео “Замена тормозного цилиндра”

На видеозаписи показано, как провести замену тормозного цилиндра на автомобиле марки “ВАЗ”.

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

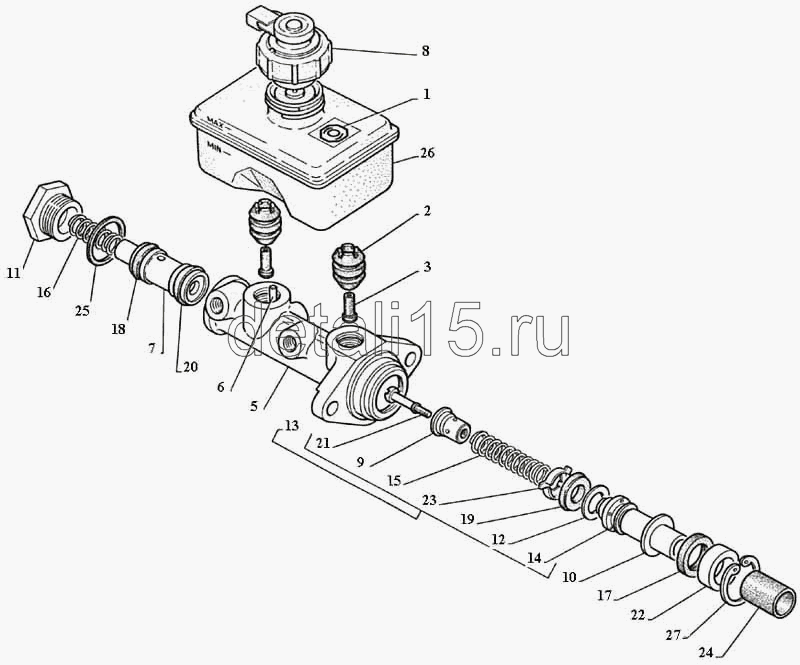

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

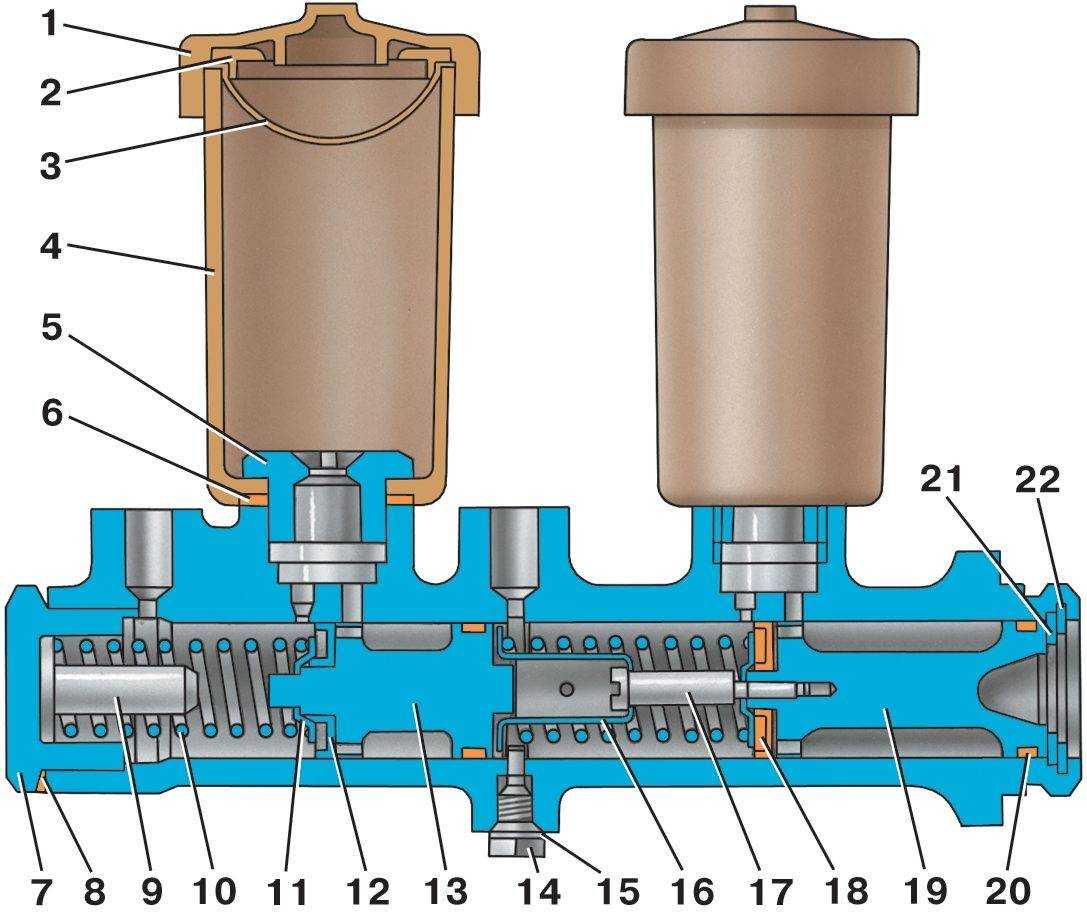

Принцип работы главного тормозного цилиндра

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Неисправности главного тормозного цилиндра видео

https://youtube.com/watch?v=d46p1__iCbk

• Как снять отбойник на ваз 2107



• Установка юсб в штатную магнитолу форд куга 2



• Как снять тнвд мазда бт 50 дизель



• Замена опорных подшипников рено сценик 1



• Замена бачка тормозной жидкости пассат б5

Замена Заднего Тормозного Цилиндра Газель ~ VIVAUTO.RU

Ремонт главного цилиндра и деталей гидравлического привода тормозов ГАЗ-66, ГАЗ-53

Снятие главного тормозного цилиндра автомобиля ГАЗ-53А нужно создавать в последующей последовательности.

Приостановить движок и высвободить усилитель от разрежения, нажав на тормозную педаль пару раз.

Отъединить трубопровод от муфты головного цилиндра.

Вытеснить из главного цилиндра тормозную жидкость в сосуд, нажимая на педаль несколько раз.

Снять резиновый колпак со стяжным кольцом с конца главного цилиндра.

Снять возвратную пружину педали тормоза. Вынуть палец, толкатель с тягой и снять защитный колпак со стяжным кольцом.

Снять главный цилиндр с кронштейна педалей. При отвертывании болтов рекомендуется пользоваться ключом, показанным на рис. 1.

Снятие главного цилиндра тормоза и сцепления автомобиля ГАЗ-66 необходимо выполнять в следующей последовательности.

Похожие новости

Освободить усилитель от разряжения.

Отсоединить трубопроводы от муфт главного цилиндра.

Вытеснить из главного цилиндра жидкость в сосуд.

Снять кронштейн главного цилиндра с педалями в сборе.

Снять резиновые колпаки со стяжными кольцами с упорной крышки поршней.

Отвернуть гайки эксцентриковых осей, вынуть эксцентриковые оси, вынуть толкатели поршней со втулками (под эксцентриковые оси) и защитными резиновыми колпаками из цилиндров.

Снять цилиндр с кронштейна педалей.

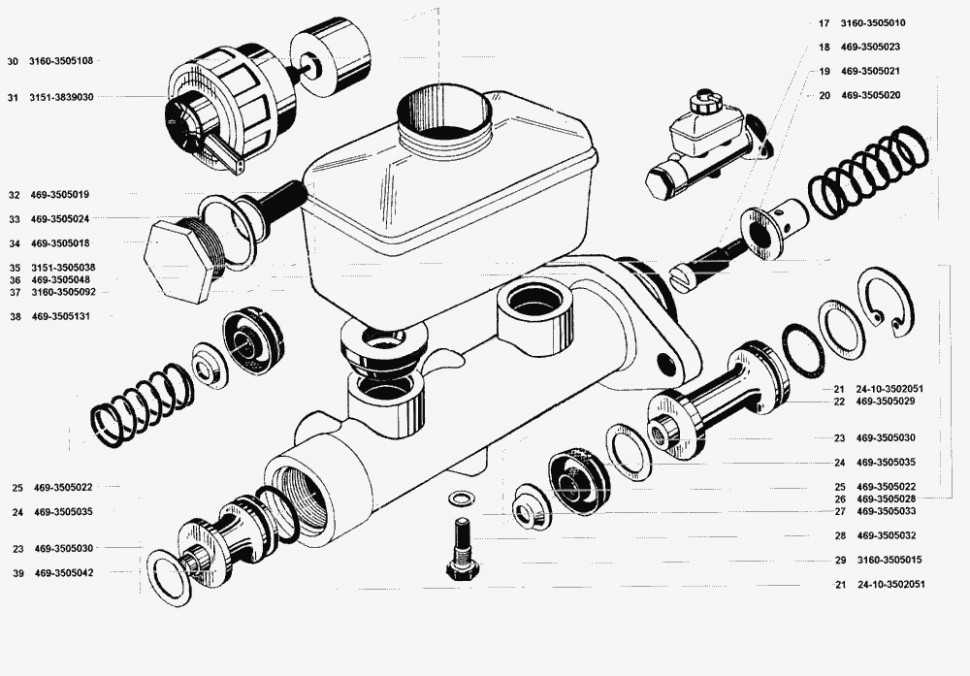

Разборку главного тормозного цилиндра необходимо выполнить в следующей последовательности.

Очистить наружную поверхность цилиндра. Вывернуть пробку наливного отверстия с прокладкой. Вылить тормозную жидкость, оставшуюся в цилиндре и резервуаре.

Снять муфты с медными прокладками.

Вынуть из цилиндра стопорное кольцо, упорную шайбу (или снять упорную крышку с прокладкой для ГАЗ-66), поршень, манжету, пружину с держателем и клапаном.

Похожие новости

Замена заднего тормозного цилиндра ГАЗ 3302.

Газель. Замена тормозного цилиндра и колодок, Ремонт Газели. Запчасти и цены. Обзор.

Парни если вы смотрите данное видео через смартфон и нет звука, приношу свои извинения. Если смотреть через.

Для съема деталей можно пустить сжатый воздух в цилиндр через выходное отверстие конца цилиндра.

Снять крышку главного цилиндра с прокладкой.

Ремонт деталей главного цилиндра. Промыть все детали главного цилиндра в чистом спирте и протереть чистой салфеткой. Проверить износ деталей и их состояние. Данные предельно допустимых размеров деталей главного цилиндра указаны в табл. 1.

Номинальные и ремонтные размеры деталей главного цилиндра, мм

В скобках указаны размеры, допустимые без ремонта

Картер главного цилиндра. Проверить, нет ли задиров и коррозии на рабочей поверхности цилиндра. Очистить

перепускное и выходное отверстия картера деревянной палочкой, а компенсационное отверстие мягкой затупленной проволокой Ø 0,6 мм.

Если на поверхности цилиндра имеются признаки задиров, коррозии и износа, его хонингуют до диаметра, не более 32,152 мм. В этом случае устанавливают новые манжеты.

Похожие новости

Если после ремонта появится течь, то цилиндр расточить, а затем хонинговать под один из ремонтных размеров. При этом устанавливают соответствующие размеры поршней и манжет.

Поршень главного цилиндра. Проверить, нет ли задиров, коррозии, износа, не засорились ли перепускные отверстия. Если пружинный клапан, приклепанный к переднему концу поршня, ненадежно сидит или сместился таким образом, что отверстия поршня открыты, установить клапан на место и дополнительной раскерновкой закрепить его.

Клапан. Очистить клапан перед мойкой затупленным инструментом и погрузить в спирт для промывки. При любых повреждениях или набухании обязательна замена.

Наливную пробку цилиндра тщательно очистить от грязи и прочистить вентиляционное отверстие.

Манжеты поршня главного цилиндра должны быть эластичными, а рабочие кромки — острыми и без изъянов.

Сборка, установка на автомобиль и испытание главного цилиндра. Перед сборкой все детали главного цилиндра промыть в чистом спирте и обдуть сжатым воздухом. Манжеты и зеркало цилиндра смазать тормозной жидкостью.

Собирают главный цилиндр в порядке, обратном разборке. После того как в цилиндр будут установлены пружина с клапаном и держателем в сборе, внутренняя манжета и поршень, проверить, хорошо ли возвращается поршень под действием пружины.

Установив в цилиндр шайбу и стопорное кольцо, проверить мягкой проволокой Ø 0,6 мм с затупленным концом, не перекрыто ли компенсационное отверстие манжеты.

Похожие новости

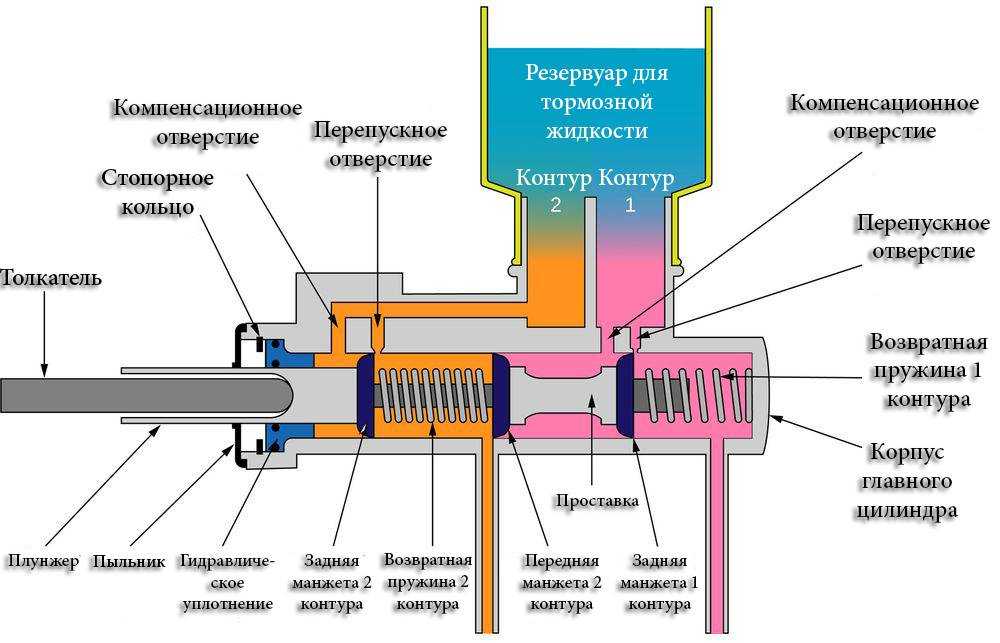

Как это работает?
