Цилиндр сцепления ГАЗ-3110

Шаг 3: Установка нового цилиндра

Для установки нового цилиндра сцепления на ГАЗ 3110 выполните следующие действия:

1. Подготовьте новый цилиндр. Проверьте, чтобы новый цилиндр был идентичен старому. Убедитесь, что все крепежные элементы и уплотнители в комплекте.
2. Удалите старый цилиндр. Ослабьте крепежные болты или гайки, которыми закреплен цилиндр к корпусу сцепления. Аккуратно отсоедините главный тормозной цилиндр от цилиндра сцепления.
3. Установите новый цилиндр. Подайте новый цилиндр к корпусу сцепления и установите его на место, затянув крепежные болты или гайки. Подсоедините главный тормозной цилиндр к цилиндру сцепления.
4. Проверьте работу нового цилиндра. Нажмите несколько раз на педаль сцепления, чтобы убедиться, что новый цилиндр функционирует корректно и не возникает никаких проблем с перемещением педали и сцеплением.

После завершения установки нового цилиндра сцепления, необходимо проверить его работоспособность и качество сцепления. При необходимости дорегулируйте цилиндр сцепления или закрепляющие элементы. Установка нового цилиндра позволит вам продолжить безопасное и надежное использование автомобиля ГАЗ 3110.

Принцип работы рабочего цилиндра сцепления ГАЗ 3110

Рабочий цилиндр сцепления ГАЗ 3110 является одной из важных частей системы сцепления в автомобиле. Он отвечает за передачу усилия с педали сцепления на сцепление и позволяет изменять момент сцепления между двигателем и коробкой передач.

Рабочий цилиндр сцепления включает в себя главный цилиндр и вторичный (рабочий) цилиндр. Главный цилиндр находится на педали сцепления и обеспечивает передачу усилия от педали на вторичный цилиндр. Вторичный цилиндр расположен на коробке передач и служит для передачи усилия с главного цилиндра на сцепление.

Принцип работы рабочего цилиндра сцепления ГАЗ 3110 заключается в следующем:

1. Водитель нажимает на педаль сцепления, что вызывает нажатие главного цилиндра.
2. Главный цилиндр передает усилие давления гидравлической жидкости на вторичный цилиндр, расположенный на коробке передач.
3. Под давлением гидравлической жидкости вторичный цилиндр перемещает тягу, которая в свою очередь изменяет положение диафрагменной пружины сцепления.
4. Изменение положения диафрагменной пружины влияет на момент сцепления между двигателем и коробкой передач. Чем больше давление вторичного цилиндра, тем сильнее сцепление.

Таким образом, рабочий цилиндр сцепления ГАЗ 3110 позволяет передавать усилие с педали сцепления на сцепление, изменяя момент сцепления между двигателем и коробкой передач в зависимости от положения педали и давления в цилиндрах.

Работы, производимые при замене главного цилиндра сцепления

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

• открутив бачок, шприцем следует откачать гидравлическую жидкость;
• отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

• отсоединить все шланги, и заглушить те из которых течет жидкость;
• открутить гайки, крепящие цилиндр к кузову автомобиля;

• поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
• прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

• подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
• емкость для слива гидравлической жидкости;
• соответствующий ключ для клапана;
• сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха.

3.21. Снять крышку бачка главного цилиндра сцепления и вынуть сетку.

3.22. Снять колпачок 1, открыть клапан 2 на рабочем цилиндре сцепления и слить жидкость из системы в емкость.

3.23. Отвернуть гайку крепления и отсоединить трубку от главного цилиндра.

3.24. Отсоединить в салоне толка-тель от педали сцепления, отверув гайку 1 и вынув ось 2 толкателя с двумя пластмассовыми втулками. Отвернуть две гайки 3 крепления цилиндра к щиту передка и снять главный цилиндр.

3.25. Поддеть отверткой защитный колпак, сдвинуть его с корпуса цилиндра и вывернуть наизнанку.

3.26. Зажать цилиндр в тиски.

3.27

Снять стопорное кольцо 1, придерживая толкатель 2, и осторожно вывести толкатель из цилиндра

3.28. Вынуть поршень 1 с манжетой 2.

3.29. Вынуть клапан поршня.

3.30. Вынуть внутреннюю манжету.

3.31. Вынуть пружину.

3.32. При ремонте главного цилиндра штуцер отворачивать не рекомендуется, если нет следов подтекания жидкости.

3.33. Если необходимо снять бачок, отворачивают штуцер бачка вместе с прокладкой и снимают бачок вместе с прокладкой.

Осмотр и дефектовка деталей главного цилиндра

3.34. Промыть детали главного цилиндра чистой тормозной жидкостью и просушить.

3.35. Зеркало главного цилиндра не должно иметь рисок, раковин и очагов коррозии. При наличии данных дефектов цилиндр заменить. На резьбовых частях цилиндра не должно быть механических повреждений.

3.36. Манжеты главного цилиндра должны быть упругими и эластичными. Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски, необходимо заменить.

3.37. Конец толкателя и сопрягаемая поверхность поршня не должны иметь явно выраженных следов одностороннего износа. Поверхности поршня, контактирующие с зеркалом цилиндра, также не должны иметь следов одностороннего износа. В противном случае толкатель и поршень рекомендуется заменить. Клапан поршня не должен иметь видимых следов деформации и должен плотно прилегать к торцу поршня.

3.38. Защитный колпак главного цилиндра не должен иметь трещин и сквозных отверстий. Он должен устанавливаться на толкатель и корпус главного цилиндра с небольшим натягом. В противном случае колпак заменить.

3.39. Сломанную или потерявшую упругие свойства пружину необходимо заменить.

3.40. Резьба наконечников трубки и шланга не должна иметь механических повреждений, штуцер наконечников — трещин и следов видимой деформации.

Сборку главного цилиндра проводят в порядке, обратном разборке. Перед сборкой необходимо смазать свежей тормозной жидкостью детали главного цилиндра. Манжету устанавливают на поршень рабочей кромкой внутрь цилиндра.

Устанавливают главный цилиндр в порядке, обратном снятию. После установки необходимо прокачать систему привода выключения сцепления (см. 3.58–3.67).

Источник статьи: http://www.automnl.com/model/gaz_volga1/97/

Разборка двигателя ЗМЗ-402 ГАЗ-3110

Тщательно отмываем и подготавливаем двигатель для разборки

Устанавливаем двигатель на стенд или подставку. Подготавливаем необходимый инструмент для разборки.

При разборке нужно маркировать детали, которые будут в дальнейшем эксплуатироваться.

Коленчатый вал, маховик и сцепление балансируются в сборе, поэтому их разукомплектовывать нельзя.

Головкой на 10 отворачиваем шесть болтов крепления крышки блока цилиндров и снимаем крышку вместе с прокладкой.

Ключом на 12 ослабляем болт верхнего крепления генератора

Ключом на 13 отворачиваем гайку крепления регулировочной пластины к головке блока

Снимаем пластину со шпильки головки блока

Отворачиваем ключом на 13 две гайки крепления крайних стоек крепления оси коромысел

Ключом на 17 равномерно ослабляем и отворачиваем четыре гайки крепления основных стоек оси коромысел

Снимаем ось коромысел со шпилек

Вынимаем восемь штанг толкателей и раскладываем их по порядку, чтобы потом поставить их на свои места

Снимаем наконечники высоковольтных проводов и выворачиваем свечи зажигания.

Отсоединяем шланг от фильтра тонкой очистки топлива.

Отсоединяем от карбюратора шланг вакуум-корректора датчика распределителя зажигания.

Головкой на 19 отворачиваем десять гаек крепления головки блока в последовательности обратной затяжке

Последовательность затяжки болтов головки блока цилиндров

Снимаем головку со шпилек блока цилиндров.

Снимаем прокладку головки блока цилиндров

Переворачиваем двигатель поддоном вверх и ключом на 13 отворачиваем восемнадцать гаек крепления поддона.

Под угловыми гайками крепления поддона установлены фигурные шайбы

Снимаем с поддона переднюю и заднюю части прокладки

Снимаем с блока боковые части прокладки

Уплотнительные прокладки вторично нельзя использовать. Все прокладки продаются в ремкомплектах.

Головкой на 12 с удлинителем отворачиваем два болта крепления топливного насоса

Между насосом и блоком установлена прокладка

Ключом на 24 отворачиваем болт и отсоединяем трубку от корпуса масляного фильтра

Ключом на 13 отворачиваем четыре гайки крепления масляного фильтра

Ключом на 14 отворачиваем шесть гаек и два болта крепления картера сцепления

Ключом на 24 отворачиваем и снимаем кран масляного радиатора и масляную трубку

Ключом на 12 отворачиваем штуцер и вынимаем трубку указателя уровня масла

Снимаем крышку распределительных шестерен для этого:

Торцевым ключом на 46 отворачиваем храповик

Головкой на 12 отворачиваем шесть болтов крепления шкива

Снимаем шкив коленчатого вала

Трехпалым съемником стягиваем ступицу шкива

Ключом на 13 отворачиваем восемь гаек крепления передней крышки

Снимаем крышку распределительных шестерен

Ключом на 13 отворачиваем две гайки крепления крышки коробки толкателей.

Снимаем крышку толкателей

Вынимаем восемь толкателей клапанов и маркируем их или раскладываем по порядку

С помощью бородка выбиваем шпонку

Снимаем маслоотражатель с коленчатого вала

Головкой на 12 через отверстие в шестерне отворачиваем болты крепления упорного фланца

Вынимаем распределительный вал вместе с шестерней

Фиксируем гильзы от выпадения с помощью подходящих втулок, шайб и гаек

Если не зафиксировать гильзы цилиндров, то при возможном проворачивании коленчатого вала они могут приподняться за счет трения об их зеркала поршней.

Под посадочные буртики гильз попадут частицы окалины из водяной рубашки, и при сборке двигателя гильзы неплотно сядут на свои места, что приведет к просачиванию охлаждающей жидкости в масляный картер.

Переворачиваем блок цилиндров.

Головкой на 13 отворачиваем две гайки крепления масляного насоса

Шестигранником на 8 отворачиваем две гайки крепления держателя сальника

Снимаем держатель сальника заднего подшипника

Головкой на 15 отворачиваем две гайки крышки шатуна

Деревянной ручкой молотка выдавливаем поршень из цилиндра.

Вынимаем также остальные поршни.

Головкой на 19. отворачиваем две гайки крепления крышки коренного подшипника

Снимаем крышку коренного подшипника.

Снимаем также остальные крышки коренных подшипников.

Извлекаем из блока коленчатый вал

Отворачиваем приспособление, удерживающее гильзы и вынимаем их.

После этого промываем все детали и подготавливаем их для дефектации

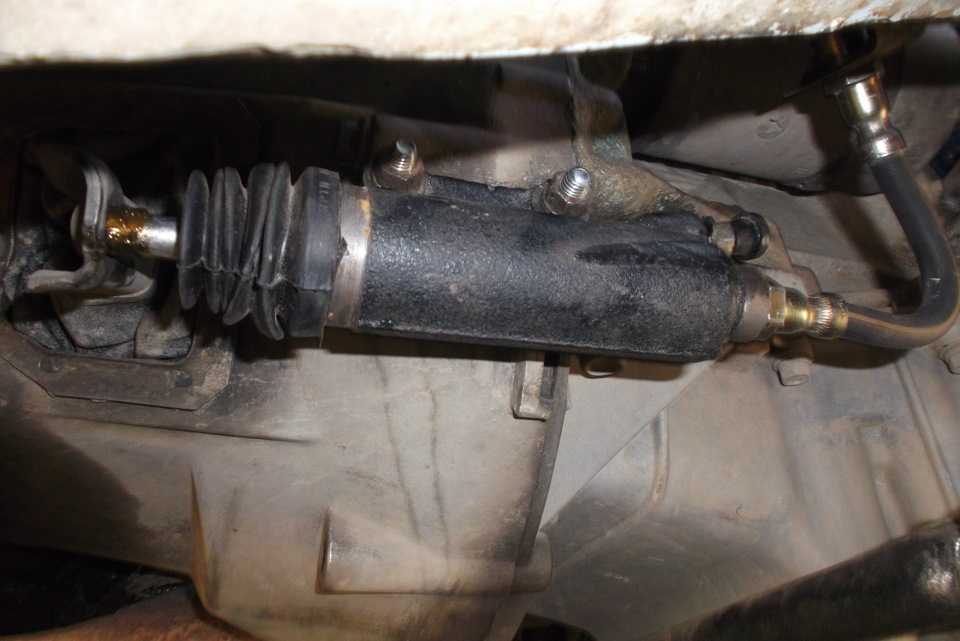

Рабочий цилиндр привода выключения сцепления ГАЗ-3110

Рабочий цилиндр привода сцепления обычно снимают и ремонтируют при появлении дефектов связанных с выжимом сцепления.

Основной дефект это – течь жидкости сцепления через уплотнения цилиндра

Нужно обращать внимание на наличие жидкости в бачке гидросистемы сцепления. При интенсивном убывании жидкости в бачке, нужно осмотреть цилиндр и при необходимости провести ремонт или замену цилиндра

При интенсивном убывании жидкости в бачке, нужно осмотреть цилиндр и при необходимости провести ремонт или замену цилиндра.

1. Снять колпачок 1, открыть клапан 2 на рабочем цилиндре сцепления и слить жидкость из системы в емкость.

Снятие

2. Отсоединить наконечник 1 шланга от тормозной трубки, отвернув гайку крепления.

Отвернуть болт крепления 2 и отсоединить кронштейн 3 от кузова.

3. Отвернуть два болта 1 крепления рабочего цилиндра к картеру сцепления и снять рабочий цилиндр.

При этом вынуть толкатель 2 из рабочего цилиндра

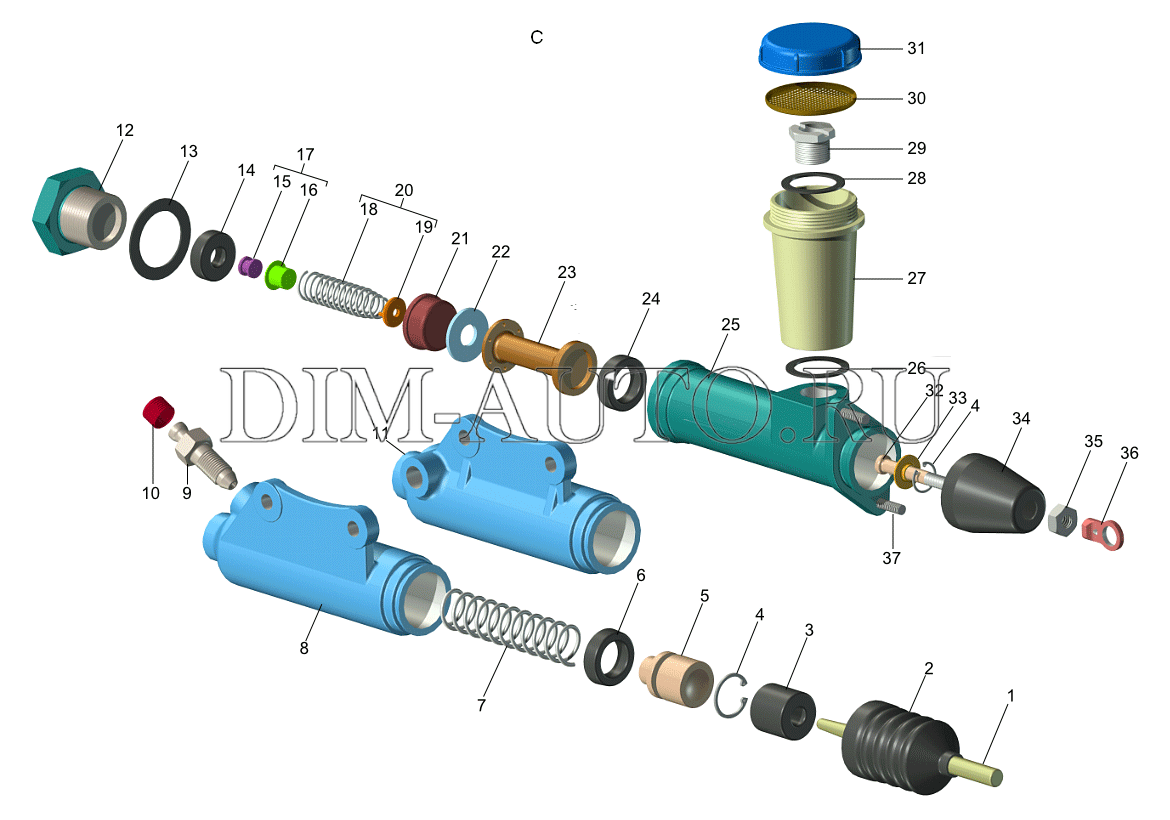

Разборка

1. Зажать в тиски рабочий цилиндр.

2. Сдвинуть защитный чехол 1 с корпуса цилиндра, подцепив его отверткой, и снять его вместе с поролоновой прокладкой

3. Снять стопорное кольцо 1, придерживая поршень 2 в цилиндре.

4. Вынуть поршень 1 с манжетой 2 и пружину 3

5. При необходимости вывернуть клапан прокачки

Сборка

1. Сборку рабочего цилиндра проводят в порядке, обратном разборке.

При этом перед сборкой необходимо смазать новой тормозной жидкостью детали главного цилиндра.

Манжета устанавливается на поршень рабочей кромкой (стрелка на фото) внутрь цилиндра.

Устанавливают рабочий цилиндр в порядке, обратном снятию. После установки необходимо прокачать систему привода выключения сцепления

Источник статьи: http://autoruk.ru/gaz-3110-volga/transmissiya/tsilindr-stsepleniya-gaz-3110

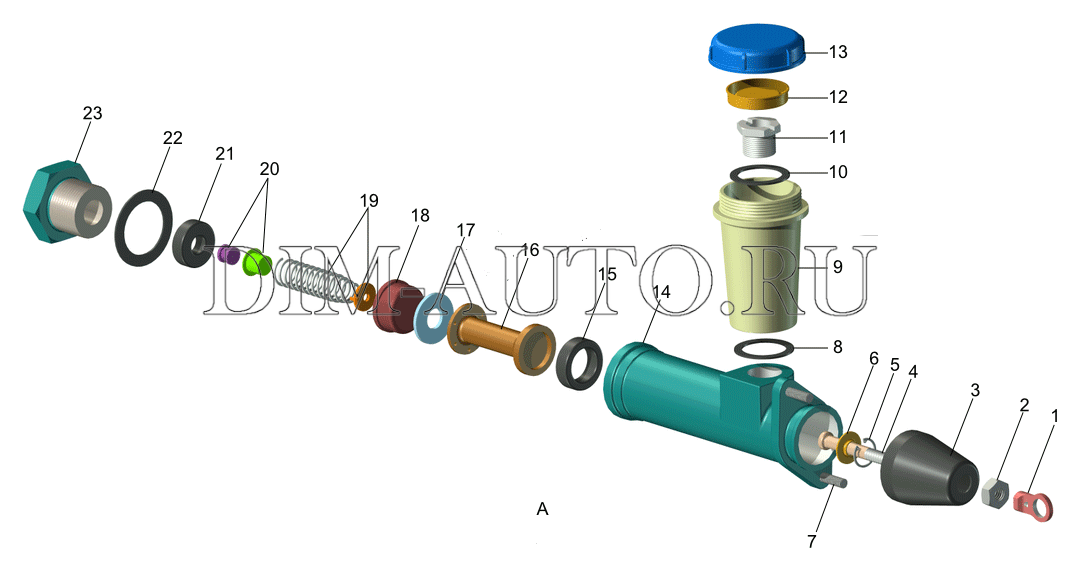

Главный цилиндр привода выключения сцепления

3.21. Снять крышку бачка главного цилиндра сцепления и вынуть сетку.

3.22. Снять колпачок 1, открыть клапан 2 на рабочем цилиндре сцепления и слить жидкость из системы в емкость.

3.23. Отвернуть гайку крепления и отсоединить трубку от главного цилиндра.

3.24. Отсоединить в салоне толка-тель от педали сцепления, отверув гайку 1 и вынув ось 2 толкателя с двумя пластмассовыми втулками. Отвернуть две гайки 3 крепления цилиндра к щиту передка и снять главный цилиндр.

3.25. Поддеть отверткой защитный колпак, сдвинуть его с корпуса цилиндра и вывернуть наизнанку.

3.26. Зажать цилиндр в тиски.

3.27

Снять стопорное кольцо 1, придерживая толкатель 2, и осторожно вывести толкатель из цилиндра

3.28. Вынуть поршень 1 с манжетой 2.

3.30. Вынуть внутреннюю манжету.

3.32. При ремонте главного цилиндра штуцер отворачивать не рекомендуется, если нет следов подтекания жидкости.

3.33. Если необходимо снять бачок, отворачивают штуцер бачка вместе с прокладкой и снимают бачок вместе с прокладкой.

Осмотр и дефектовка деталей главного цилиндра

3.34. Промыть детали главного цилиндра чистой тормозной жидкостью и просушить.

3.35. Зеркало главного цилиндра не должно иметь рисок, раковин и очагов коррозии. При наличии данных дефектов цилиндр заменить. На резьбовых частях цилиндра не должно быть механических повреждений.

3.36. Манжеты главного цилиндра должны быть упругими и эластичными. Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски, необходимо заменить.

3.37. Конец толкателя и сопрягаемая поверхность поршня не должны иметь явно выраженных следов одностороннего износа. Поверхности поршня, контактирующие с зеркалом цилиндра, также не должны иметь следов одностороннего износа. В противном случае толкатель и поршень рекомендуется заменить. Клапан поршня не должен иметь видимых следов деформации и должен плотно прилегать к торцу поршня.

3.38. Защитный колпак главного цилиндра не должен иметь трещин и сквозных отверстий. Он должен устанавливаться на толкатель и корпус главного цилиндра с небольшим натягом. В противном случае колпак заменить.

3.39. Сломанную или потерявшую упругие свойства пружину необходимо заменить.

3.40. Резьба наконечников трубки и шланга не должна иметь механических повреждений, штуцер наконечников — трещин и следов видимой деформации.

Сборку главного цилиндра проводят в порядке, обратном разборке. Перед сборкой необходимо смазать свежей тормозной жидкостью детали главного цилиндра. Манжету устанавливают на поршень рабочей кромкой внутрь цилиндра.

Устанавливают главный цилиндр в порядке, обратном снятию. После установки необходимо прокачать систему привода выключения сцепления (см. 3.58–3.67).

Особенности сцепления ГАЗ-3110

Сцепление с диафрагменной пружиной

Сцепление автомобиля однодисковое сухое с центральной диафрагменной пружиной, с гидравлическим приводом

Подшипник выключения сцепления находится в постоянном контакте с лепестками диафрагменной пружины.

Свободный ход вилки выключения сцепления не регулируется.

Картер 4 сцепления (см. рис. 1.

Сцепление с диафрагменной пружиной) неразъемный, отлит из алюминиевого сплава, крепится к блоку цилиндров десятью болтами разной длины.

Из них два правых болта одновременно являются креплениями стартера и рыма.

В нижней передней части картера установлен усилитель 16 картера, который крепится непосредственно к картеру двумя нижними болтами, а к блоку цилиндров — четырьмя болтами.

Нажимной диск 11 соединен с кожухом соединительными пластинами. Соединительные пластины одной стороной приклепаны к кожуху, а другой — к нажимному диску.

Диафрагменная пружина 10 тарельчатого типа с прорезями установлена между нажимным диском и кожухом и зажимается двумя опорными кольцами.

Ведомый диск 15 состоит из ступицы с гасителем крутильных колебаний и диска с фрикционными накладками 14.

Фрикционные накладки приклепаны к пластинчатым пружинам диска алюминиевыми заклепками с обеих сторон.

Привод выключения сцепления гидравлический и состоит из главного 18 и рабочего 18 цилиндров, педали 1 сцепления, трубки 24 гидропривода выключения сцепления и шланга 25.

Педаль сцепления соединена с главным цилиндром при помощи толкателя 5, который имеет регулировочный узел.

Вилка 3 выключения сцепления (см. рис. 1 Сцепление с диафрагменной пружиной) штампованная.

Она передает усилие от толкателя 22 рабочего цилиндра к подшипнику 9 выключения сцепления.

Осью поворота вилки является шаровой палец 2, который прикреплен к задней части картера сцепления болтом.

Для защиты от пыли и грязи деталей сцепления применяется грязезащитный чехол 1, закрепленный к картеру сцепления одним болтом.

Подшипник 9 выключения сцепления закрытого типа и не требует смазки в процессе эксплуатации. Он напрессован на муфту 8 выключения сцепления.

Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления с диафрагменной пружиной

Диаметр фрикционной накладки:

Толщина фрикционной накладки — 3,5 мм

Минимальный размер утопания головки заклепки относительно фрикционной накладки — 0,2 мм

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего:

Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре.

• Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее.
• При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже «некуда».
• При переключении передач слышится характерный звук в коробке, напоминающий «хруст», причиной может служить неисправности поршня или пружины главного цилиндра.

При наличии вышеописанных признаков следует не затягивать и более тщательно проверить все детали, отвечающие за работу привода сцепления. А то может произойти так, что отложенный на «потом» ремонт главного цилиндра сцепления приведет к неприятным последствиям, минимум из которых может стать ремонт коробки передач.

Местоположение цилиндра сцепления ГАЗ 3110

ГАЗ 3110, также известный как Волга, является российским автомобилем среднего класса, выпускавшимся компанией ГАЗ с 1997 по 2009 год. Цилиндр сцепления в этой модели автомобиля предназначен для передачи силы от педали сцепления к механизму сцепления, что позволяет включать и выключать передачи.

Цилиндр сцепления ГАЗ 3110 находится в двигательном отсеке автомобиля. Он расположен непосредственно на коробке передач, обычно на передней стороне. Цилиндр сцепления имеет гидропривод и состоит из главного цилиндра и рабочего цилиндра.

Главный цилиндр сцепления находится внутри кабины автомобиля, под педалью сцепления. Он отвечает за перекачку гидравлического давления от педали сцепления к рабочему цилиндру.

Рабочий цилиндр сцепления устанавливается на коробке передач и сцеплен с главным цилиндром гибким гидравлическим шлангом. Он предназначен для передачи гидравлического давления на механизм сцепления автомобиля.

Имея гидравлическую систему, цилиндр сцепления ГАЗ 3110 обеспечивает более плавное и комфортное использование сцепления. Он также имеет регулируемую положение педали сцепления для настройки ее уровня комфорта водителя.

Обслуживание и замена цилиндра сцепления ГАЗ 3110 должны производиться квалифицированными специалистами и в соответствии с рекомендациями производителя.

Сцепление Газ-3110

Диафрагменное сцепление

Диафрагменное сцепление и привод его выключения

13 – поролоновые кольца; 14 – муфта выключения; 15 – шаровая опора вилки; 16 – кожух; 17 – вилка; 18 – шток рабочего цилиндра; 19 – соединительная пластина; 20 – рабочий цилиндр; 21 – прокачной штуцер; 22 – демпферная пружина; 23 – ведомый диск.

Пружинно-рычажное сцепление

Пружинно-рычажное сцепление и привод его выключения

15 – сферическая гайка; 16 – вилка; 17 – опорная вилка; 18 – шток рабочего цилиндра; 19 – рабочий цилиндр; 20 – прокачной штуцер; 21 – нажимной диск; 22 – игольчатые подшипники; 23 – рычаг выключения сцепления; 24 – болт маховика; 25 – коленчатый вал; 26 – ведомый диск; 27 – маховик.

Особенности сцепления автомобиля ГАЗ-3110

Сцепление с диафрагменной пружиной

Сцепление автомобиля однодисковое сухое с центральной диафрагменной пружиной, с гидравлическим приводом

Подшипник выключения сцепления находится в постоянном контакте с лепестками диафрагменной пружины.

Свободный ход вилки выключения сцепления не регулируется.

Картер 4 сцепления (см. рис. 1.

Сцепление с диафрагменной пружиной) неразъемный, отлит из алюминиевого сплава, крепится к блоку цилиндров десятью болтами разной длины.

Из них два правых болта одновременно являются креплениями стартера и рыма.

В нижней передней части картера установлен усилитель 16 картера, который крепится непосредственно к картеру двумя нижними болтами, а к блоку цилиндров — четырьмя болтами.

Нажимной диск 11 соединен с кожухом соединительными пластинами. Соединительные пластины одной стороной приклепаны к кожуху, а другой — к нажимному диску.

Диафрагменная пружина 10 тарельчатого типа с прорезями установлена между нажимным диском и кожухом и зажимается двумя опорными кольцами.

Ведомый диск 15 состоит из ступицы с гасителем крутильных колебаний и диска с фрикционными накладками 14.

Фрикционные накладки приклепаны к пластинчатым пружинам диска алюминиевыми заклепками с обеих сторон.

Привод выключения сцепления гидравлический и состоит из главного 18 и рабочего 18 цилиндров, педали 1 сцепления, трубки 24 гидропривода выключения сцепления и шланга 25.

Педаль сцепления соединена с главным цилиндром при помощи толкателя 5, который имеет регулировочный узел.

Вилка 3 выключения сцепления (см. рис. 1 Сцепление с диафрагменной пружиной) штампованная.

Она передает усилие от толкателя 22 рабочего цилиндра к подшипнику 9 выключения сцепления.

Осью поворота вилки является шаровой палец 2, который прикреплен к задней части картера сцепления болтом.

Для защиты от пыли и грязи деталей сцепления применяется грязезащитный чехол 1, закрепленный к картеру сцепления одним болтом.

Подшипник 9 выключения сцепления закрытого типа и не требует смазки в процессе эксплуатации. Он напрессован на муфту 8 выключения сцепления.

Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления с диафрагменной пружиной

Источник статьи: http://autoruk.ru/gaz-3110-volga/transmissiya/osobennosti-stsepleniya-gaz-3110

Сцепление газ 3110 двигатель 402 схема

Значится ситуация такая. Поменял сцепление — давно уже просилось — снял и офигел — как ездил то? Стояло пружинное — вроде как даже заводское еще оО. Поставил Валио диафраменное. И вот вроде как все хорошо, но начал ставить вилку и цилиндр сцепления и получается так, что ход вилки миллиметров 5-8 (по камасутре не менее 14). Вилка не гнутая. новая, менял несколько недель назад. Такое ощущение, что выжимной слишком близко к двигателю. Брак сцепления (корзина)? Или куда копать?

На фото — выжимной прижат к корзине, т.е. в положении педаль сцепления не нажата.

ЗЫ: сцепления для 402 и 406 разные? Продавец сказал, что одинаковые.

А вот щас еще посмотрел камасутру. Эта шаровая опопра вилки регулируется вообще? Может имеет смысл ее посильнее выкрутить?

Добавлено через 1 минуту 35 секунд

это под опору вилки? А на сколько изменять высоту?

Только у меня получается, что его нужно ниже делать, чтоб вилка точала из коробки под прямым углом

Значится ситуация такая. Поменял сцепление — давно уже просилось — снял и офигел — как ездил то? Стояло пружинное — вроде как даже заводское еще оО. Поставил Валио диафраменное. И вот вроде как все хорошо, но начал ставить вилку и цилиндр сцепления и получается так, что ход вилки миллиметров 5-8 (по камасутре не менее 14). Вилка не гнутая. новая, менял несколько недель назад. Такое ощущение, что выжимной слишком близко к двигателю. Брак сцепления (корзина)? Или куда копать?

На фото — выжимной прижат к корзине, т.е. в положении педаль сцепления не нажата.

ЗЫ: сцепления для 402 и 406 разные? Продавец сказал, что одинаковые.

полдня под машиной даром не прошли=)

Добавлено через 1 минуту 49 секунд

полдня под машиной даром не прошли=)

Добавлено через 1 минуту 49 секунд

т.е. его нужно выкручивать и подкладывать шайбу?

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Да ни фига! Подложил шайбу 4 мм, а шток все равно мало ходит. Но передачи переключаются на заведенном движке, но ощущение такое, что тормозухи нет в приводе — со скрипом.

А как вообще этот ход 14 мм регулируется?

Вот только сейчас с гаража приехал — полдня под машиной пролазил пока все собрал — и такой облом(

Педаль тоже вроде как нормально ходит. В отпущенном положении чуть ниже чем педаль тормоза и нажимается почти до самого полика. Только вот после замены сцепления она ватная какая-то стала. Нет танковой жесткости какая была на пружинном сцеплении — думаю это заслуга нового сцепления.

РЦС в гараже новый валяется — попробую завтра поменять.

Добавлено через 54 секунды

не тот, это приколхожен от чего-нибудь другого и не подходящего. Не подъходящему по объему рабочего части цилиндра. То есть либо главный цидиндр выжимает меньше тормозухи чем положено, либо рабочий имеет бОльший диаметр поршенька, соответственно и объем объем чем положено, от этого и смещяется меньше чем положено. Информация чисто тероритическая, но она железобетонная. Другого то посути и не может быть.

Попробуйте поднять педаль сцепления ради интереса, возможно маловат ее рабочий ход, делов на 5 минут.

У меня на данный момент педаль сцепления прилично выше педали тормоза, ход штока точно не помню, но значительно больше 14 мм, что-то вроде 20 если не больше, по памяти 23 было мм. Но сцепление все равно сильно ведет, надо его менять.

Добавлено через 10 минут 26 секунд И еще, может быть при отпускании педали сцепления ход ввилки в обратную сторону слишком мал и она не утапливает шток рцс достаточно глубоко обратно?

Нет ли люфта между вилкой и штоком при отпущенной педали сцепления? Педаль в конце хода нажатия не становится по ощущениям что уперлась в неподвижное препятствие не дойдя еще до полика? Может шток рцс (соответственно и поршенек в нутри него) уже выдвинут практически до конца и просто упирается поршенек внутри цилиндрика?

Короче нужно попробовать его, штокутопить вручную в цилиндрик и нажать на педаль сцепления, на сколько он при этом выйдет.

Добавлено через 3 минуты 21 секунду Кстати вот во втором сообщении тоже про короткий шток и не тот рцс говорил человек.

Возможно действительно просто шток короткий и вилка сцепления не утапливает его обратно как положено.

Профилактика и уход за рабочим цилиндром сцепления ГАЗ 3110

Рабочий цилиндр сцепления является важной деталью в системе сцепления автомобиля ГАЗ 3110. Он отвечает за передачу силы сцепления между педалью сцепления и выжимным подшипником

Для обеспечения надежного функционирования и длительного срока службы рабочего цилиндра, необходимо соблюдать регулярную профилактику и осуществлять правильный уход.

Проверка рабочего цилиндра

Перед началом профилактических работ необходимо выпустить давление в системе сцепления и снять трубку слива тормозной жидкости с рабочего цилиндра. Затем провести следующие действия:

1. Визуально осмотреть рабочий цилиндр на предмет наличия трещин, пузырей, пятен или других повреждений.
2. Проверить наличие утечек тормозной жидкости. Если обнаружены утечки, необходимо заменить уплотнительное кольцо или весь рабочий цилиндр в зависимости от состояния.
3. Проверить работу поршня рабочего цилиндра на отсутствие заеданий и повреждений. В случае обнаружения неполадок, поршень необходимо заменить.
4. Проверить состояние гладкости и ровности штока рабочего цилиндра. Если на штоке есть следы износа или повреждения, необходимо заменить цилиндр в сборе.

Уход за рабочим цилиндром

Для обеспечения нормального функционирования рабочего цилиндра и предотвращения его поломок необходимо соблюдать следующие правила ухода:

• Регулярно контролировать уровень тормозной жидкости в бачке и поддерживать его на рекомендуемом значении.
• Не допускать попадания грязи и пыли на поверхность рабочего цилиндра. При необходимости протереть его сухой чистой тканью.
• Избегать тряски и ударов при работе с рабочим цилиндром.
• При замене рабочего цилиндра необходимо использовать новые уплотнительные кольца и герметик, чтобы обеспечить герметичность соединений.

Правильная профилактика и уход за рабочим цилиндром сцепления ГАЗ 3110 помогут поддерживать его исправное состояние и продлить срок его службы. Регулярный осмотр, проверка и соблюдение рекомендаций позволят избежать непредвиденных поломок и обеспечить надежную работу сцепления автомобиля.
