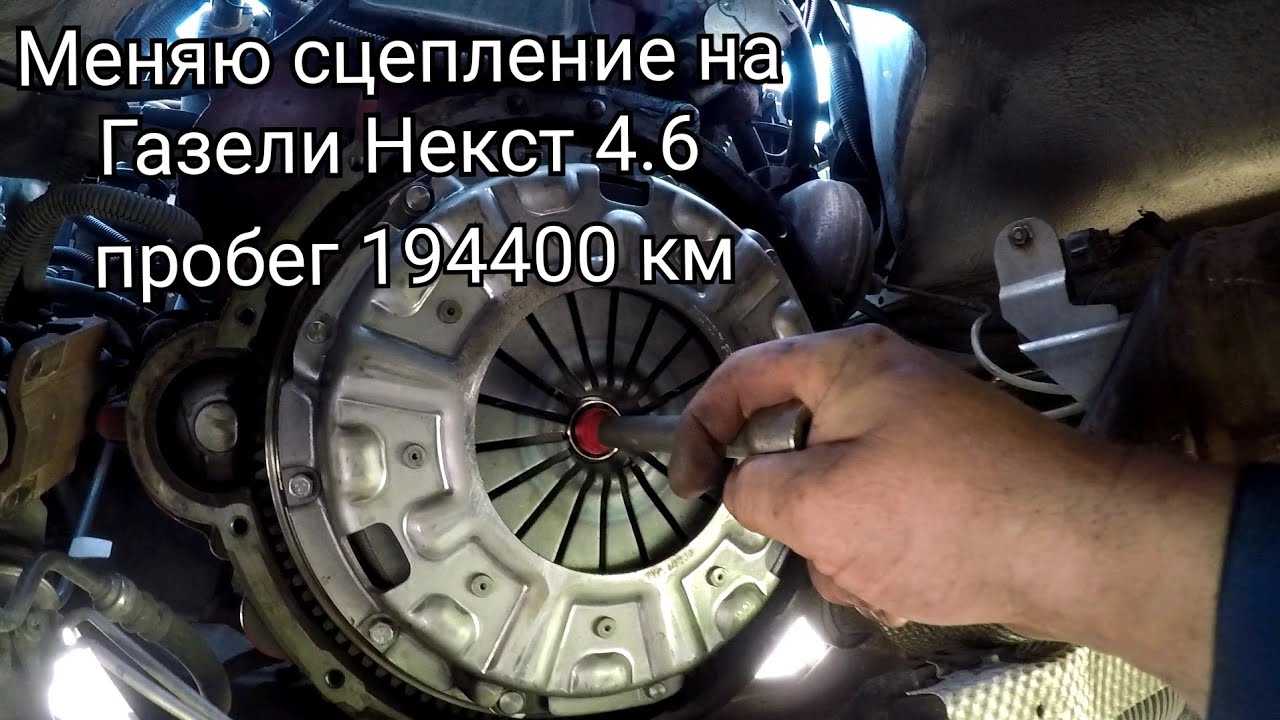

Замена сцепления газель некст

Характеристика устройства

При помощи сцепления удается предупредить резку смену нагрузки, чем обеспечивается плавный старт автомобиля с места. Также сцепление защищает всю коробку от нагрузок инерционных моментов, что появляются в итоге резкого замедления вращения коленчатого вала на запущенном моторе в тот момент, когда шофер переключает передачу. На автомобилях «Газель» устанавливают гидравлическую систему сцепления. Она получила широкую популярность на многих моделях современных авто. В базе конструкции гидравлического механизма лежит главный цилиндр сцепления. Газель «Бизнес» ею тоже оснащается. Основная задачка, которую решает цилиндр – это передача импульсов от педали к рабочему элементу системы. С помощью этого узла, обеспечивается старт машины. Также механизм дает возможность переключения завышенных и пониженных передач.

Ниже мы разглядим устройство головного цилиндра сцепления. «Газель» — это коммерческий транспорт, потому временами он просит обслуживания. Какие проблемы случаются со сцеплением, как чинить, обслуживать и по мере надобности поменять этот узел? Поведаем обо всем по порядку.

Особенности прокачки цилиндра сцепления

Необходимость прокачки цилиндра сцепления

Цилиндр сцепления является одним из ключевых элементов системы сцепления транспортного средства. При его работе возникает шум, который свидетельствует о том, что в системе есть воздух. Для того чтобы исключить этот эффект, необходимо прокачать цилиндр.

Процесс прокачки цилиндра сцепления

Процесс прокачки цилиндра сцепления выполняется в несколько этапов:

1. Убедитесь, что уровень жидкости в расширительном бачке находится на нужном уровне.
2. Откройте штуцер, который находится у цилиндра.
3. Нажмите педаль сцепления и держите ее нажатой.
4. Закройте штуцер на цилиндре.
5. Отпустите педаль сцепления.
6. Повторите эту процедуру несколько раз до тех пор, пока не выйдет чистая жидкость без пузырьков.

Особенности прокачки цилиндра на Газель Бизнес

В автомобилях Газель Бизнес, цилиндры сцепления часто располагаются довольно далеко от расширительного бачка, поэтому для прокачки необходимо продолжительное время удерживать педаль сцепления нажатой, или использовать специальные приспособления для прокачки. Кроме того, после прокачки рекомендуется проверить настройки сцепления и, при необходимости, произвести регулировку.

Процесс прокачки

Что же, теперь приступим непосредственно к процессу прокачки.

Единственное, что вам потребуется из инструментов — это гаечный ключ на 10:

1. Сядьте на водительское место и два-три раза нажмите на акселератор сцепления. Учтите, что жать необходимо резко и до самого упора, а когда нажмете, акселератор нужно полностью отпустить так, чтобы он вернулся в свое положение. Нажимать нужно таким образом, чтобы интервал составлял не более двух секунд.
2. Когда педаль выжата на третий раз, ее необходимо зафиксировать ногой в этом положении. Ваш помощник в данный момент должен при помощи ключа откручивать клапан для того, чтобы выпустить воздух. Не забывайте следить за тем, чтобы один конец патрубка был погружен в емкость, где налита «тормозуха». В тот момент, когда будет откручен штуцер прокачки, «тормозуха» под усилием выжатого акселератора будет выходить из системы. В частности, жидкость будет вытекать в емкость через патрубок, соответственно, с ней будет выходить и воздух.
3. Следует также отметить, что выход «тормозухи» будет происходить вместе с поднятием уровня жидкости в бутылке, поэтому не переживайте, это нормальный процесс. Если в бутылке будут появляться пузырьки, то это выходит воздух. В том случае, когда воздух полностью выйдет из системы, ваш помощник должен подать вам об этом сигнал. Вы отпускаете педаль, а вашему помощнику нужно будет закрутить обратно клапан. Процедура повторяется несколько раз.
4. Такой процесс необходимо повторять до того момента, пока из патрубка в емкость не прекратит попадать воздух. В среднем на это требуется два-три раза повторить процесс. Когда все сделано, не забудьте также проверить бачок с «тормозухой». Если жидкости в нем не хватает, то ее можно добавить до нужного уровня. Как правило, бачок должен быть наполнен хотя бы на 70%.
5. В том случае, если рядом с вами не оказалось напарника, не стоит переживать, поскольку данную процедуру вполне можно выполнить и своими силами. Единственное, что вам потребуется — это зафиксировать акселератор при помощи какого-нибудь упора. Можно использовать обычный кирпич, если рядом таковой имеется или используйте какую-нибудь ветку или металлический прут. Главное, чтобы он был необходимой длины.

Запрос вернул пустой результат.

Итак, когда все окончено, необходимо закрутить до конца клапан и демонтировать патрубок. Оденьте на клапан защитный колпак.

Извините, в настоящее время нет доступных опросов.

Нюансы

Расскажем о нескольких нюансах:

1. Во время осуществления данной процедуры необходимо быть осторожным, поскольку «тормозуха» сама по себе является ядовитым веществом. Когда все шаги выполнены, тщательно вымойте руки. Учтите, что расходный материал, который вы использовали, можно будет использовать еще раз. Не лишним будет в этом случае произвести ее фильтрацию.
2. В том случае, если вы не получили никакого результата или же из системы не вышел воздух, возможно, необходимо отрегулировать свободный ход акселератора. Зачастую проблемы в прокачке связанны именно с этим.
3. Если же проблему удалось прекратить только на какое-то время и вы не успели доехать до СТО или гаража, то, возможно, проблема заключается в герметичности системы. Не исключено, что места соединений патрубков пропускают воздух, что может быть связано с износом резиновых манжетов.

Возможные неисправности

Сцепление на «ГАЗели», несмотря на все свои плюсы, все-таки оставляет желать лучшего. Для каждого владельца этого авто механизм сцепления доставляет массу неудобств и становится головной болью. Ввиду несовершенной конструкции узла, которое не отличается особой долговечностью и надежностью, приходится достаточно часто менять различные комплектующие, заниматься ремонтами и регулировками. Владельцев радует лишь одно – стоимость нового рабочего цилиндра сцепления «ГАЗели» сравнительно низкая, а ремонт не представляет особых сложностей. Элемент демонтируют, разбирают, проводят дефектовку. Затем меняют изношенные детали цилиндра и все устанавливают обратно.

О том, что приближается ремонт рабочего цилиндра сцепления «ГАЗели», скажут следующие признаки. О неполадках может свидетельствовать резкое снижение уровня жидкостей в бачке. При этом под автомобилем, в месте, где расположен цилиндр, будут характерные пятна. Это говорит об утечках рабочей жидкости. Среди причин – разрушение уплотнительных элементов или нарушение целостности шланга. Устранить данную проблему достаточно просто. Необходимо заменить поврежденные элементы, и герметичность восстановится.

Также о выходе цилиндра из строя говорят провалы или чрезмерно мягкий ход педали. Это может свидетельствовать о наличии воздуха в магистрали. Устранить эту проблему можно с помощью прокачки. В процессе обследования рабочего цилиндра и нахождении трещин (или мест, через которые воздух может попадать в магистраль), можно частично отремонтировать деталь или заменить изделие на новое. Мы рассмотрим, как поменять рабочий цилиндр сцепления на «ГАЗели».

Если педаль сцепления постепенно проседает, наблюдаются проблемы с переключением передач на КПП, при этом нет падения уровня рабочей жидкости в бачке, а регулировки педали ничего не дают, это говорит о выходе из строя возвратной пружины. Устранить эту проблему поможет ее замена.

В продаже можно найти ремкомплект рабочего цилиндра сцепления «ГАЗели», который включает в себя основные детали цилиндра, подверженные чрезмерному износу и подлежащие регулярной замене. Эти ремкомплекты позволяют выполнить ремонт узла самостоятельно. Конструкция детали проста, а выходит из строя она полностью очень редко. Но резиновые уплотнительные элементы производят из откровенно некачественных сортов резины. Это отражается на долговечности работы. Но часто для восстановления работоспособности достаточно заменить манжеты рабочего цилиндра сцепления “ГАЗели”. В зависимости от производителя комплект уплотнителей может стоить от 300 до 500 рублей.

Популярные способы прокачки сцепления на Газели

Сцепление является одной из наиболее важных систем в автомобиле, ведь именно она отвечает за передачу мощности от двигателя к коробке передач. Без должной работы сцепления автомобиль может плохо разгоняться, терять мощность или даже не мочь передвигаться вообще. В данной статье мы рассмотрим популярные способы прокачки сцепления на Газели.

1. Замена тренияклапана

Один из самых популярных способов улучшить работу сцепления на Газели — замена тренияклапана. Клапаны изготавливаются из нержавеющей стали и специально разработаны для того, чтобы улучшить сцепление между дисками сцепления. Замена тренияклапана позволяет увеличить силу нажатия на диск сцепления, что приводит к более плавной и быстрой передаче мощности от двигателя к коробке передач.

2. Прокачка гидропривода сцепления

Ещё один популярный способ улучшить работу сцепления на Газели — прокачка гидропривода сцепления. Это процедура, заключающаяся в удалении воздуха из гидропривода и заполнении его специальной гидравлической жидкостью. После прокачки гидропривод становится более отзывчивым и позволяет полностью передавать мощность от двигателя к коробке передач.

3. Замена сухарей и кулачков механизма сцепления

Частая причина плохой работы сцепления на Газели — износ сухарей и кулачков механизма сцепления. При замене этих деталей сцепление становится более надежным и плавным

Важно выбирать качественные и проверенные запчасти, чтобы обеспечить долговечность и надёжность сцепления

4. Использование специальных сцепных пластин

Некоторые водители Газели используют специальные сцепные пластины, которые устанавливаются между диском сцепления и маховиком. Эти пластины обладают высокой степенью трения и отлично сцепляются с диском сцепления, что позволяет повысить эффективность работы сцепления.

5. Правильная эксплуатация и обслуживание

Не забывайте, что правильная эксплуатация и обслуживание сцепления на Газели также являются важными факторами для его долгой и эффективной работы. Регулярно проверяйте уровень масла в гидроприводе сцепления, следите за износом диска сцепления и других деталей. Также рекомендуется не совершать резких и частых переключений передач, чтобы избежать перегрева сцепления и износа его деталей. Не забывайте также про правильную технику плавного пуска и остановки.

6. Помощь специалистов

В некоторых ситуациях, особенно при серьёзных проблемах с сцеплением, лучше обратиться к специалистам. Мастера сервисных центров имеют опыт и знания для проведения качественного ремонта сцепления на Газели и смогут помочь вернуть его в идеальное состояние.

В заключение, прокачка сцепления на Газели — это важный процесс, который помогает улучшить работу автомобиля и повысить его надёжность. Выберите подходящий способ прокачки сцепления и не забывайте о его регулярном обслуживании.

Конструкция сцепления автомобиля ГАЗель Некст

На автомобили ГАЗель Некст, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной нажимной пружиной.

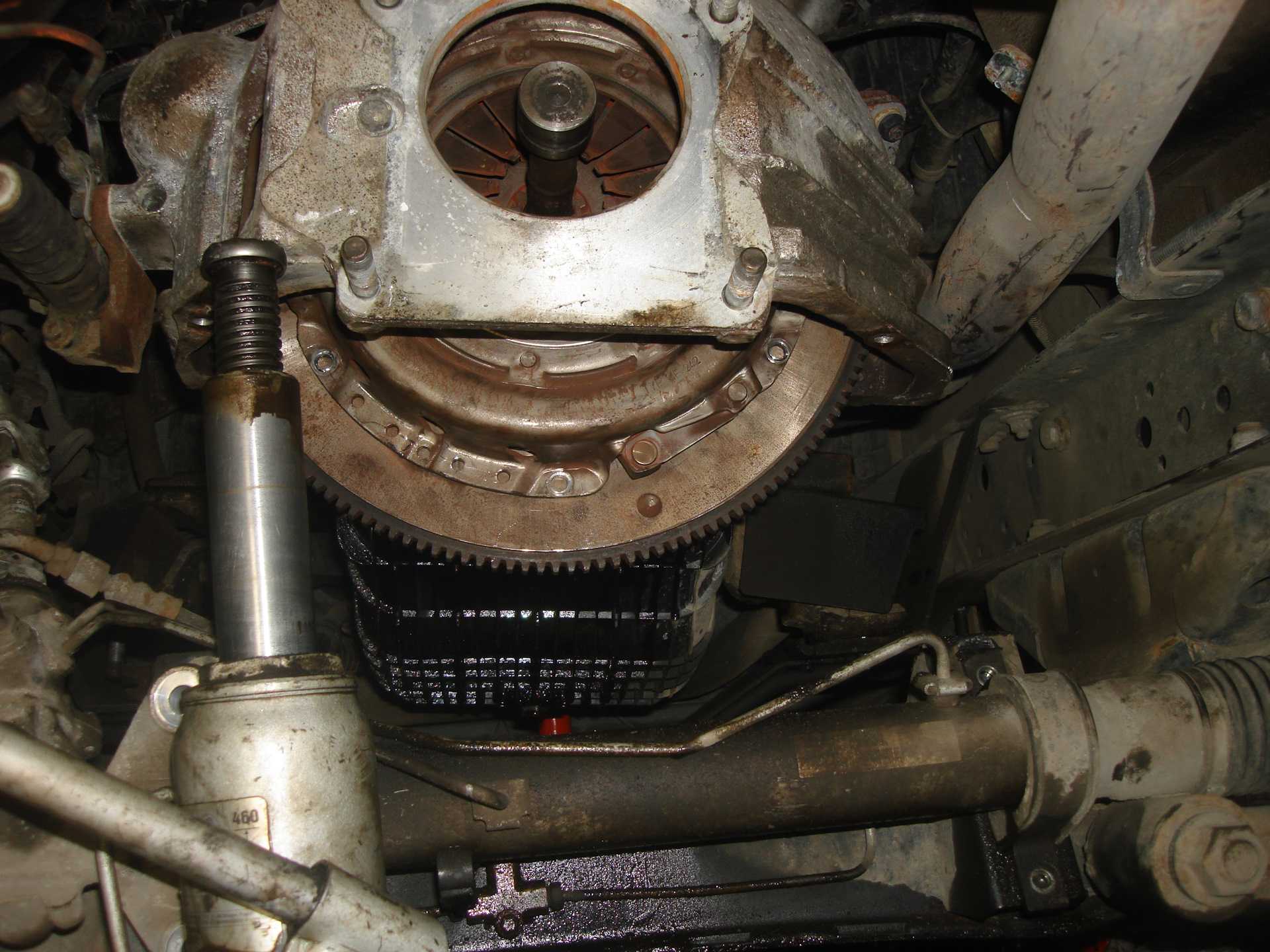

Сцепление расположено между двигателем и коробкой передач.

Оно предназначено для разъединения и соединения маховика, расположенного на коленчатом валу двигателя, и первичного вала коробки передач.

Сцепление состоит из ведомого (фрикционного) диска, кожуха сцепления с нажимным диском и диафрагменной пружиной, а также механизма выключения сцепления.

Нажимной диск смонтирован в стальном штампованном кожухе, прикрепленном болтами к маховику двигателя.

Ведомый диск установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

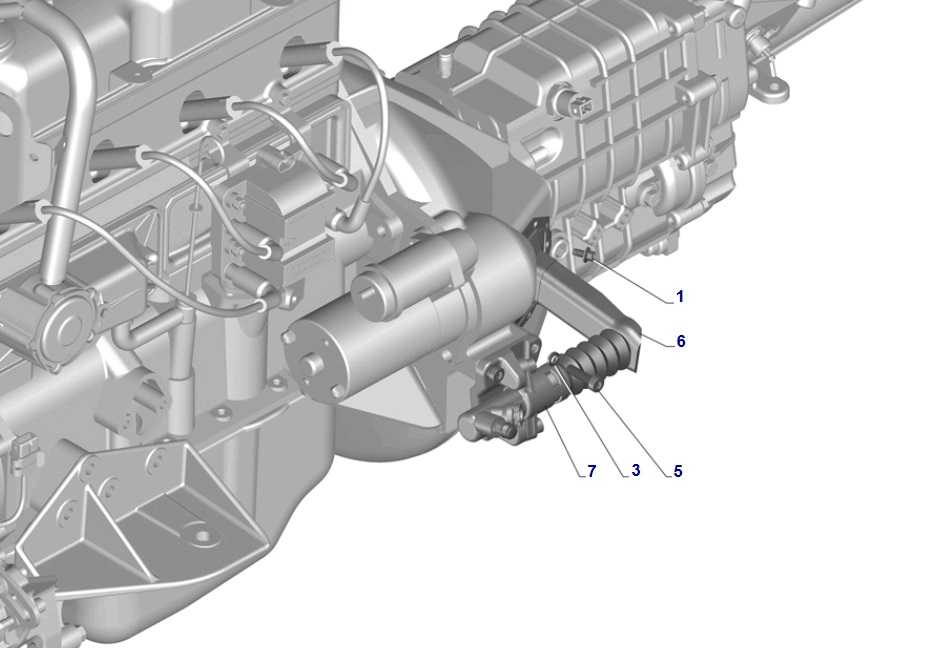

Гидравлический привод выключения сцепления состоит из главного и рабочего цилиндров, педали сцепления, трубопровода гидропривода выключения сцепления и соединительного шланга.

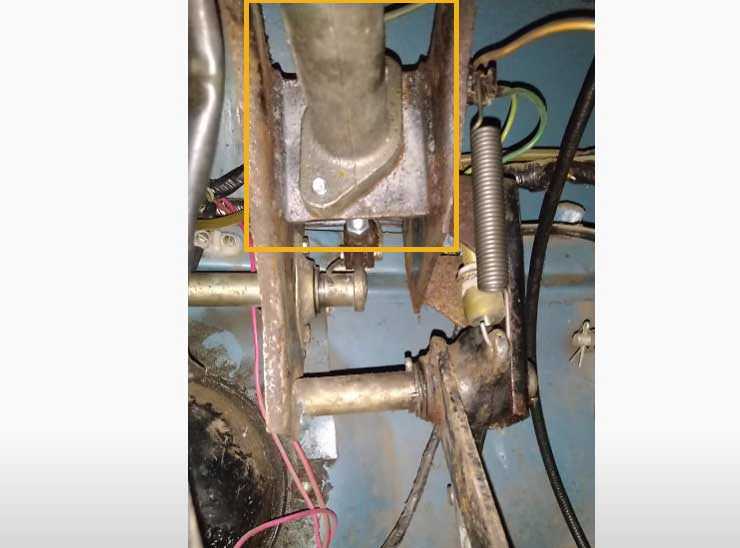

Педаль сцепления соединена с главным цилиндром с помощью толкателя, который снабжен регулировочным узлом.

В исходное положение педаль возвращает пружина.

Датчик информирует электронный блок системы управления двигателем о положении педали сцепления в каждый конкретный момент.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров).

В гидроприводе выключения сцепления используется тормозная жидкость.

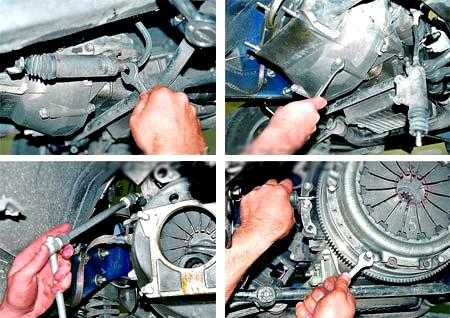

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

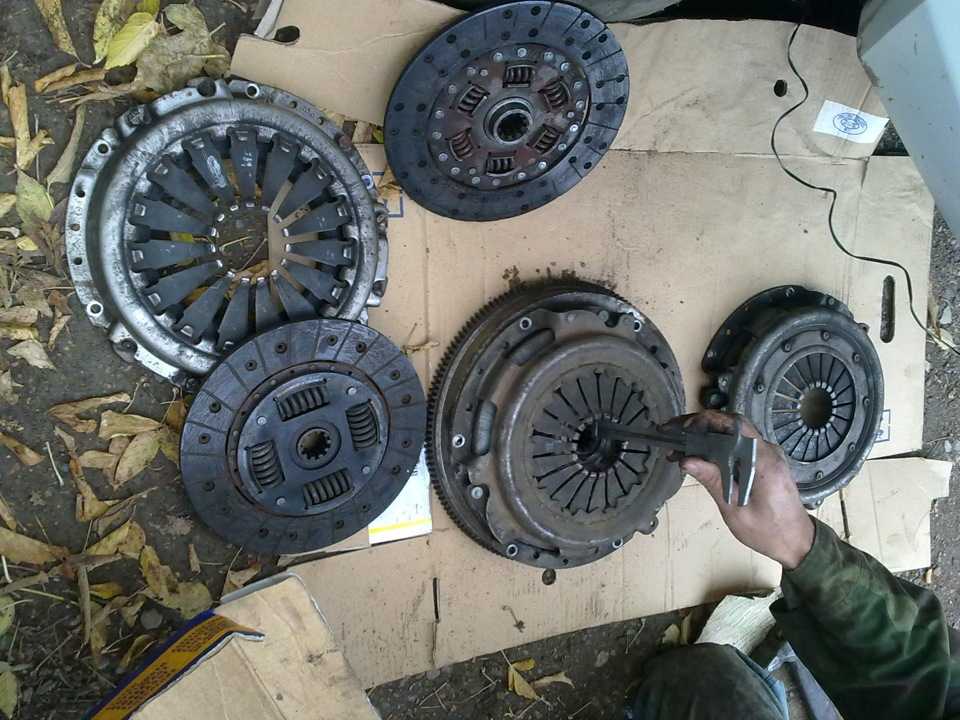

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

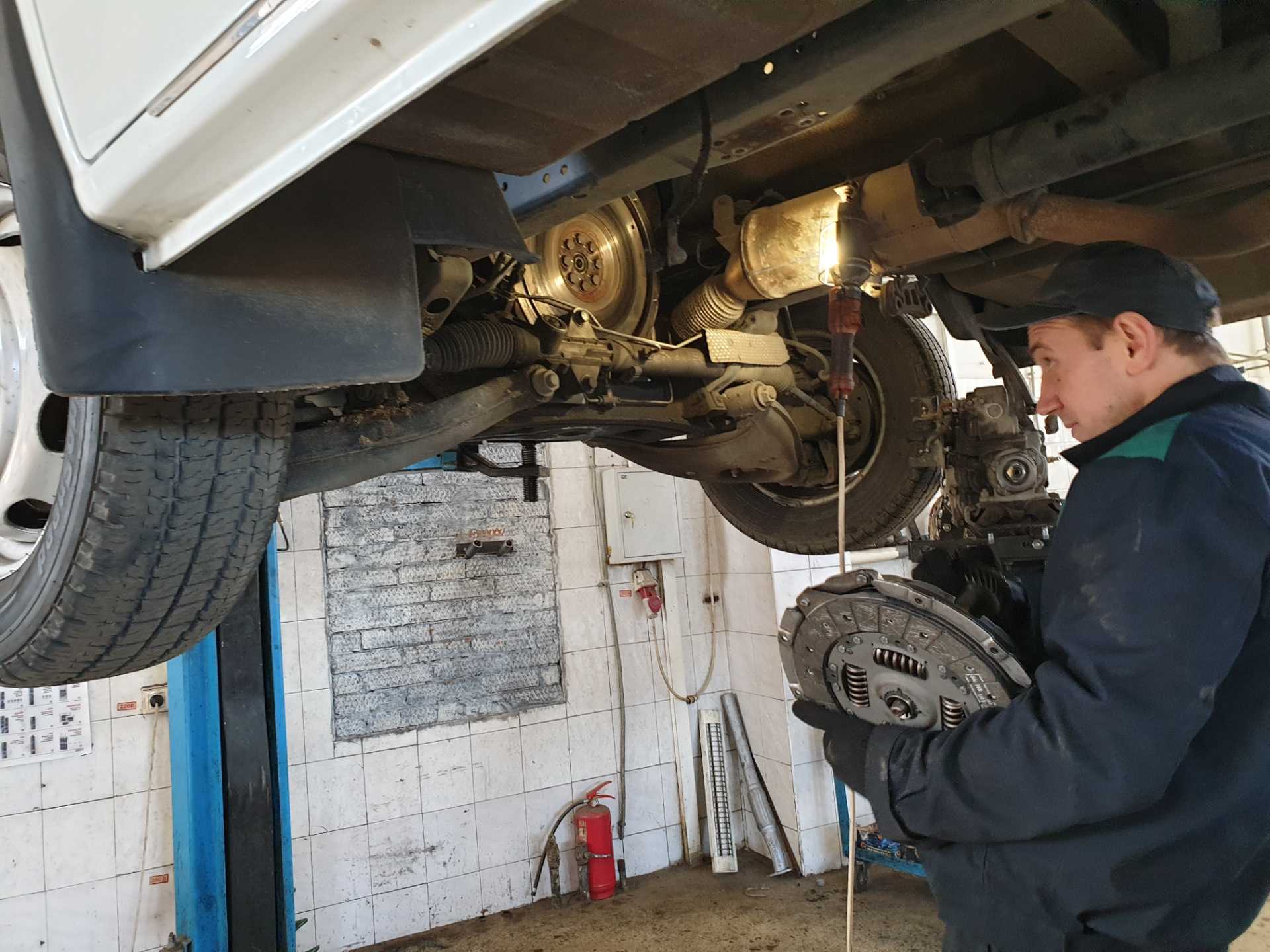

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились рывки с места при высоких оборотах.

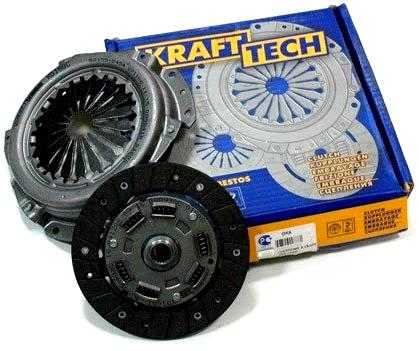

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

• в коробке передач слышится шум при движении авто;
• передача выключается самопроизвольно;
• смена передач вызывает различные посторонние шумы;
• переключение передач происходит затруднительно.

Post Views:
3 286

Как правильно прокачать сцепление своими руками

1. Находите бачок главного цилиндра и доливайте жидкость. Оптимальный уровень – от полутора, до двух сантиметров от горловины бачка. Заливайте состав через фильтрующий элемент, чтобы избежать попадания в систему различного «мусора» и примесей.

2. Убирайте резиновый колпак с перепускного клапана и натягивайте на его место подготовленный шланг. Второй край опускайте в специальную тару с тормозной жидкостью. Проследите, чтобы емкость была заполнена не менее чем на треть.

3. Сделайте один оборот перепускного клапана в сторону выкручивания. Это необходимо, чтобы дать путь воздуху для выхода.

4. Давайте команду помощнику нажимать педаль сцепления на максимум. Делается это до момента, пока из шланга перестанут выходить воздушные пузырьки.

5. Во время выполнения работ требуется следить за жидкостью в бачке. Не допускайте снижения уровня ниже 3.5-4 сантиметров от края.

6. Педаль должна быть нажата до тех пор, пока выход пузырьков не закончится. Как только это произошло, плотно перекрывайте перепускной клапан.

7. По опыту эксплуатации процесс прокачки можно ускорить. Для этого стоит закручивать клапан после каждого нажатия на педаль. После этого отпускайте сцепление и повторяйте операцию заново. Уже после 2-3 нажатий на педаль воздух полностью покидает систему.

8. Стягивайте шланг со штуцера и возвращайте на место защитный колпак. После этого убедитесь, что уровень жидкости в норме (полтора, два сантиметра от верха).

9. Проверяйте, насколько качественно выполнена работа. Нажимайте сцепление и измеряйте ход толкателя поршня. Если все сделано правильно, то он должен быть около 26-28 мм. В случае отклонения от этого параметра требуется дополнительная регулировка.

Особенности прокачки сцепления на УАЗ

Проблемы в прокачке сцепления автомобиля УАЗ обусловлена в особенности конструкции гидропривода.

Основные сложности, как правило, возникают в удалении воздуха из главного цилиндра.

Суть проблемы в том, что при нажатии на педаль сцепления давление от штока передается на поршень в главном цилиндре. Последний, смещаясь давит на гидравлическую (тормозную) жидкость, которая уходит под давлением в рабочий цилиндр.

При смещении поршня за ним находится пустая завоздушенная полость (когда цилиндр не прокачен).

Во время прокачки, этот воздух циркулирует из одной полости цилиндра в другую, тем самым замедляя и усложняя процесс ликвидации завоодушевленности, а бывает, что, вообще делая его невозможным.

Чтобы решить проблему снимите главный цилиндр, разберите его (для этого понадобится рожковый ключ на 32).

Нажмите на шток тем самым сместив поршень и за последний загоните шприцом тормозную жидкость.

С рабочей емкостью, но уже через торцевое отверстие сделайте тоже самое.

Дальше все собираем и прокачиваем систему.

Для ускорения процесса используя любой источник давления (компрессора, насос, камеру) создаем давление через отверстие в крышки бачка.

Как поменять бачок сцепления на газели?

Сообщение N3ko » Сб мар 26, 2011 16:59 pm

Сообщение Серый » Сб мар 26, 2011 17:06 pm

Сообщение СержНовоч » Сб мар 26, 2011 20:50 pm

Сообщение Power » Сб мар 26, 2011 21:36 pm

Сообщение N3ko » Вт мар 29, 2011 17:35 pm

Всё, прокачал просто тупо нажимая на педаль. Качал, дал постоять, еше прокачал, еще дал постоять, потом уехал и через 2 часа еще раз прокачал и проверил. Все работает.

Только о чем говорит потемнение цвета тормозухи в бачке сцепления?

Сообщение СержНовоч » Вт мар 29, 2011 19:54 pm

Сообщение N3ko » Ср мар 30, 2011 22:01 pm

Сообщение Xoxlov » Ср мар 30, 2011 22:04 pm

Сообщение Серый » Ср мар 30, 2011 22:19 pm

Сообщение Лосяш » Чт мар 31, 2011 10:00 am

Сообщение александр 75 » Чт мар 31, 2011 11:32 am

Сообщение TANKER » Чт мар 31, 2011 18:13 pm

Сообщение Юра » Чт мар 31, 2011 20:21 pm

Сообщение Серый » Чт мар 31, 2011 21:03 pm

Сообщение N3ko » Сб апр 02, 2011 23:05 pm

Сообщение СержНовоч » Вс апр 03, 2011 7:27 am

Сообщение Серый » Вс апр 03, 2011 7:55 am

Сообщение тимоха » Вс апр 03, 2011 16:32 pm

Сообщение Hellone » Пн авг 15, 2011 0:27 am

Сообщение 45-45 » Пн авг 15, 2011 20:13 pm

Сообщение Hellone » Пн авг 15, 2011 20:34 pm

Сообщение дядя вова » Пн авг 15, 2011 22:43 pm

Сообщение Серый » Вс май 27, 2012 20:40 pm

Как прокачать сцепление на газели с двигателем каменс

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Возможные неисправности сцепления ГАЗ-2705 и способы их устранения

Неполное выключение сцепления — сцепление «ведет» (не включаются или включаются с трудом передачи):

— При работе двигателя на холостых оборотах, включенный прямой передаче и выключенном сцеплении вторичный вал коробки передач не должен вращаться

Для проведения проверки необходимо снять карданную передачу и вставить в задний картер коробки передач отдельную скользящую вилку карданной передачи для предотвращения течи масла

— Наличие воздуха в гидравлическом приводе сцепления

Прокачать гидравлическую систему привода сцепления, убедиться, что перемещение конца вилки — не менее 14 мм

— Заедание ступицы ведомого диска на шлицах первичного вала

Устранить заедание на шлицах (зачистить шлицы)

— Коробление ведомого диска

Заменить ведомый диск или выправить его

— Неодновременное нажатие подшипника выключения сцепления на рычаги выключения сцепления

Отрегулировать взаимное расположение концов рычагов выключения сцепления

Неполное включение сцепления — сцепление буксует (ощущается специфический запах, ухудшается разгон автомобиля, падает скорость движения, с трудом преодолевается подъем):

— Ослабление нажимных пружин

Заменить пружины новыми

— Замасливание фрикционных накладок ведомого диска

Заменить ведомый диск или фрикционные накладки.

В случае небольшого замасливания промыть поверхность накладок керосином и зачистить мелкой шкуркой

— Чрезмерный износ фрикционных накладок (до заклепок), рабочих поверхностей маховика и нажимного диска

Заменить фрикционные накладки или ведомый диск

Заменить маховик или нажимной диск или устранить на них задиры и кольцевые риски механической обработкой с учетом рекомендаций

— Засорено или перекрыто кромкой манжеты компенсационное отверстие главного цилиндра из-за набухания манжеты

Промыть рабочей жидкостью главный цилиндр или заменить манжету

Неплавное включение сцепления:

— Замасливание фрикционных накладок ведомого диска

Заменить фрикционные накладки

— Износ фрикционных накладок (до заклепок)

Заменить ведомый диск или фрикционные накладки

— Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Устранить заедание на шлицах

— Неодновременное нажатие подшипника выключения сцепления на рычаги

Отрегулировать взаимное расположение рычагов

— Потеря упругости пластинчатых пружин ведомого диска

Заменить ведомый диск

— Заедание рычагов выключения сцепления в опорах или выступов нажимного диска в окнах кожуха

Устранить заедание (зачистить сопрягаемые поверхности)

Вибрации и шумы в трансмиссии при движении:

— Поломка или износ деталей демпферного устройства ведомого диска

Заменить ведомый диск в сборе

— Износ фрикционной шайбы или ослабление нажимной пружины фрикционного гасителя

Заменить фрикционную шайбу или пружину гасителя

«Писк» и шум в сцеплении при работающем двигателе:

— Выход из строя подшипника выключения сцепления

Заменить подшипник. Проверить и восстановить соосность картера сцепления и коленчатого вала

Скрип при нажатии на педаль сцепления при неработающем двигателе:

— Отсутствует смазка или износились пластмассовые втулки оси педали сцепления

Смазать пластмассовые втулки коллоидно-графитным препаратом (ОСТ 08-420-74) или заменить изношенные втулки новыми

Выключение сцепления происходит только при резком нажатии на педаль. При плавном нажатии педаль легко доходит до упора, сцепление не выключается:

— Загрязнение или большой износ зеркала главного цилиндра. Большой износ манжеты поршня главного цилиндра

Промыть, а при износе заменить главный цилиндр. Заменить манжету

Понижение уровня жидкости в бачке главного цилиндра выключения сцепления:

— Износ или затвердение манжеты поршня рабочего цилиндра — подтекание жидкости

— Нарушение герметичности соединения трубопровода с главным и рабочим цилиндрами — подтекание жидкости

Схема разбора сцепления

Если решились менять весь узел, вот небольшая схема, как самостоятельно все снять и заменить. Поднимаем машину, находим сцепление.

1. Сначала потребуется отсоединить цилиндр от стартера.
2. Отсоединенный цилиндр поднимаем вверх вместе со шлангом. Если хотите менять именно цилиндр, отключаем от шланга старую деталь, ставим новую. Также есть доступ к вилке, которую можно открутить и заменить, открутив всего 1 крепежный болт.
3. Разбираем узел дальше. Снимаем нижнюю часть картера, видим кронштейн, снимаем и его.
4. Перед нами коробка. Откручиваем ее крепежи, снимаем вместе с муфтой. Вытаскиваем уплотнители. Отворачиваем кожух с маховиком, потихоньку вращаем вручную коленвал, чтобы затем снять диски сцепления. Вытащить их можно через люк.
5. Только после всех этих операций можно снять главный цилиндр системы. Откручиваем шланг, сливаем жидкость, а затем отсоединяем толкатель и педаль сцепления. Готово, старый узел полностью извлечен, теперь можно установить новый.

Сборка проводится в обратном порядке с учетом следующего:

• в шариковые подшипники нужно добавить смазку;
• при монтаже кожуха необходимо совместить метки деталей (если меток нет, их нужно нанести).

Как залить тормозную жидкость в сцепление Газель

Тормозная жидкость в сцепление Газели играет важную роль в обеспечении правильной работы тормозной системы. Периодическая замена тормозной жидкости помогает поддерживать ее работу на должном уровне и предотвращает возникновение проблем с тормозами.

Для замены тормозной жидкости в сцеплении Газели вам понадобятся следующие инструменты и материалы:

• Новая тормозная жидкость, соответствующая спецификации автомобиля
• Прозрачная емкость для слива старой тормозной жидкости
• Шприц с мягким наконечником или специальное устройство для замены тормозной жидкости
• Ключ для откручивания бачка тормозной жидкости
• Тряпки или бумажные салфетки для протирки

Процесс замены тормозной жидкости в сцепление Газели состоит из следующих шагов:

1. Очистите область вокруг бачка тормозной жидкости от грязи и пыли. Убедитесь, что бачок закрыт и не подвержен воздействию посторонних предметов.
2. Слейте старую тормозную жидкость из системы. Для этого отверните пробку бачка и подключите шланг или специальное устройство для слива жидкости.
3. Наполните новую тормозную жидкость в шприц или устройство для замены. Убедитесь, что верхний патрубок шприца или устройства закрыт, чтобы предотвратить попадание воздуха.
4. Подключите шприц или устройство к патрубку системы сцепления и медленно введите новую тормозную жидкость, следуя указаниям производителя автомобиля.
5. После того как новая тормозная жидкость залита, проверьте уровень жидкости в бачке и при необходимости долейте еще.
6. Закройте бачок тормозной жидкости и протрите все соединения и места, где производилась замена, чтобы убедиться в отсутствии утечек.

После замены тормозной жидкости в сцеплении Газели рекомендуется проверить работу тормозной системы. При первых признаках неисправности необходимо обратиться к специалисту для диагностики и ремонта.

Как проявляется проблема

Чаще всего причина пробуксовки сцепления заключается в обычном механическом износе элементов узла. Это позволяет еще до появления серьезных последствий диагностировать наличие приближающейся проблемы. Делается это путем обычного наблюдения за изменениями в поведении машины.

Если вы заметили один из следующих признаков у себя на Ниве, легковой машине или на скутере, обязательно проведите диагностику сцепления или обратитесь в сервисный центр.

• При работе системы возникают посторонние звуки. Они проявляются в виде стуков, когда педаль выжимается или отпускается;
• Если шум исчезает, когда педаль сцепы выжата, проблема наверняка в выжимном подшипнике;
• Появляются признаки вибрации на педали;
• Педаль при этом может сильно проваливаться или слишком туго нажиматься;
• От сцепы исходит характерный запах гари. Сцепление обычно горит, если водитель неправильно им работает.

К каждому автотранспортному средству производитель прикладывает инструкцию, в которой указываются все рекомендации по текущему обслуживанию и замене элементов узла сцепления. Чаще всего замене подлежит ведомый диск.

Прежде чем пытаться отрегулировать систему своими руками, обязательно ознакомьтесь с принципом работы сцепления . В нашем предыдущем материале мы как раз обсуждали этот вопрос.

Самостоятельная и быстрая диагностика

Если это только начало возникновения и развития проблемы, связанной с пробуксовкой сцепы, малоопытные водители могут этого не заметить.

Существует достаточно простой метод диагностики, который практически безошибочный. Его можно выполнить самостоятельно после замены сцепления, когда была выполнена регулировка или просто при появлении подозрений на некорректную работу системы.

• разместите машину на ровной площадке;
• запустите двигатель;
• включите ручник ;
• перейдите на первую передачу;
• начните пытаться тронуться с места;
• постепенно жмите на газ;
• параллельно отпускайте сцепу;
• наблюдайте за результатом.

Если при таких манипуляциях мотор заглох, это хорошо. То есть сцепление не пробуксовывает. Но когда двигатель не глохнет, машина начинает двигаться, узел действительно буксует.

Следует незамедлительно предпринять соответствующие меры, направленные на устранение проблемы.

Процедура прокачки сцепления

Для открывания и закрывания клапана для выпуска воздуха, необходимо использовать специальный или накидной ключик

Теперь пришла пора дать ответ на интересующий всех вопрос: «Как прокачать привод сцепления на автомобиле?» Для этого необходимо 2-3 раза нажать на педаль сцепления. Нажимать необходимо резко до конца, а после нажима полностью отпускать педаль, что бы она вернулась в исходное положение. Интервал между нажатиями не должен быть больше 1-2 секунд.

После третьего раза фиксируем педаль в выжатом положении ногой. Второй человек при этом ключом отворачивает клапан для выпуска воздуха. Отворачивать необходимо на пол-оборота или на три четверти. При этом следите, что бы свободный конец шланга был обязательно погружен в емкость с тормозной жидкостью. После того как будет отвернут штуцер прокачки сцепления, жидкость из системы под усилием выжатой педали будет перетекать в емкость через шланг и воздух соответственно вместе с ней.

Выход жидкости будет сопровождаться поднятием уровня в емкости, а выход воздуха пузырьками в жидкости. При этом педаль будет опускаться до упора, за счет уменьшения уровня жидкости в системе. После того как педаль будет выжата до упора, нажимавший ее не отпуская педаль дает второму человеку сигнал. И второй человек, который откручивал клапан, закрывает его. После этого процедуру снова повторяют.

Данная процедура еще называется в технической литературе как прокачка цилиндра сцепления. Ее выполняют до тех пор, пока из шланга в емкости с жидкостью не перестанет идти воздух. Но не забывайте после 2-3 процедур прокачки заглянуть в расширительный бачек с жидкостью для сцепления и при понижении уровня долить ее до необходимого уровня (обычно это 2/3 от полного объема бачка).

Если у вас нет возможности позвать кого-то в помощь для выполнения прокачки, то процедуру можно выполнить и самостоятельно. В этом случае, следует, прокачав педалью систему, зафиксировать педаль при помощи упора. Это может быть как деревянная рейка, ветка, так и металлическая штанга или шток, подходящей длины.

После того как из шланга перестанут идти пузырьки следует закрутить клапан и снять шланг. После чего одеть на клапан защитный колпачок. Жидкость из емкости слить в закрываемую емкость для хранения.

Нюансы прокачки сцепления на автомобиле

Будьте предельно осторожны во время процедуры прокачки сцепления, так как тормозная жидкость очень ядовита. После выполнения работ обязательно вымойте хорошо руки с мылом. Жидкость, которую в процессе прокачки сцепления слили в емкость можно использовать повторно, однако перед использованием ей необходимо дать отстоятся, а затем профильтровать от мусора.

Кстати данную процедуру прокачки сцепления необходимо выполнять и после выполнения, каких либо ремонтных работ с элементами привода сцепления.

Если же процедура прокачки сцепления не дает результата, или же при прокачке воздух в системе отсутствует, обратите свое внимание на такой параметр как регулировка свободного хода педали сцепления. Иногда причина плохой работы системы заключается именно в данном параметре. Если же после процедуры прокачки сцепления работа восстановилась лишь на время, то следует обратить внимание на герметичность системы

Весьма вероятно, что шланги или резьбовые соединения не герметичны и через них происходит утечка жидкости и забор воздуха

Если же после процедуры прокачки сцепления работа восстановилась лишь на время, то следует обратить внимание на герметичность системы. Весьма вероятно, что шланги или резьбовые соединения не герметичны и через них происходит утечка жидкости и забор воздуха. Зачастую проблемы со сцеплением связаны с износом резиновых манжетов или сальников в рабочем или главном цилиндре сцепления

Зачастую проблемы со сцеплением связаны с износом резиновых манжетов или сальников в рабочем или главном цилиндре сцепления.

Видео про прокачку сцепления Hyundai Solaris

Заключение!

Вот собственно и вся процедура прокачки сцепления, а так же нюансы, связанные с вопросом как прокачать самостоятельно сцепление. Как правило, данный алгоритм подходит к большинству моделей автомобилей. Не смотря на простоту процедуры регулировки сцепления, это серьезная часть технического обслуживания любого автомобиля, которая влияет на работоспособность всей машины в целом.
