Распредвал на ваз 2114 8 клапанов - замена, ремонт, стоимость

Как затягивать коренные вкладыши и вкладыши шатунов

Итак, с учетом вышесказанного становится понятно, что момент затяжки коренных и шатунных вкладышей крайне важен. Теперь перейдем к самому процессу сборки.

Прежде всего, в постели коренных шеек устанавливаются коренные вкладыши. Необходимо учитывать, что средний вкладыш отличается от других. Перед установкой подшипников удаляется смазка-консервант, после чего на поверхность наносится немного моторного масла. После этого ставятся крышки постелей, после чего осуществляется затяжка. Момент затяжки должен быть таким, который рекомендован для конкретной модели силового агрегата. Например, для моторов на модели ВАЗ 2108 этот показатель может быть от 68 до 84 Н·м.
Далее производится установка вкладышей шатунов. Во время сборки необходимо точно установить крышки на места. Указанные крышки промаркированы, то есть их произвольная установка не допускается. Момент затяжки шатунных вкладышей немного меньше по сравнению с коренными (показатель находится в рамках от 43 до 53 Н·м). Для Lada Priora коренные вкладыши затягиваются с усилием 68.31-84.38, а шатунные подшипники имеют момент затяжки 43.3-53.5.

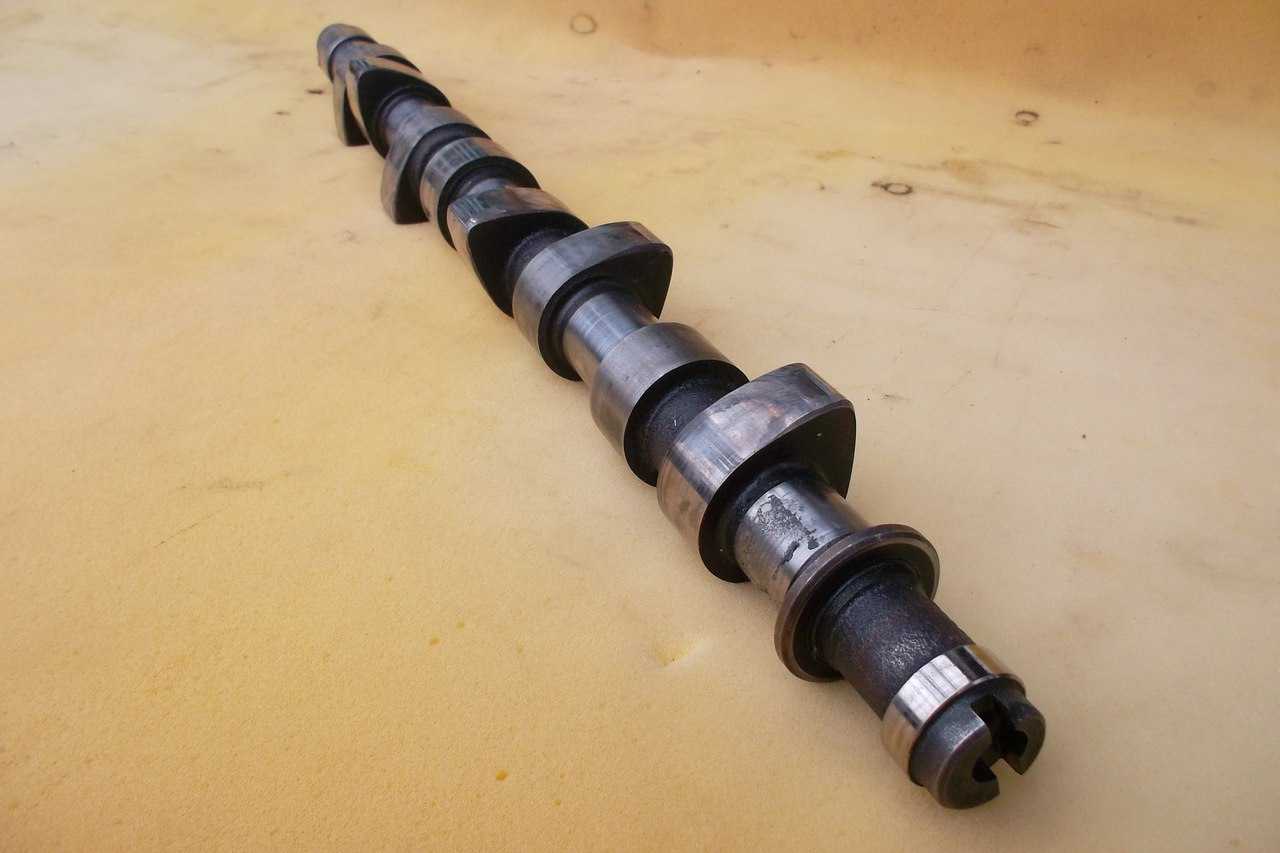

Типовые неисправности распредвалов, их признаки

Основные причины, по которым описываемая деталь может сломаться:

Изнашиваются кулачки: появляется стук во время пуска мотора. Когда износ достигает крайней стадии, звуки доносятся и во время движения автомобиля;
Распредвал деформируется: неисправность также характеризуется посторонними шумами во время работы силового агрегата;
Изнашиваются подшипники распределительного вала;
Ломаются элементы вала.

Описанные выше поломки приводят к нарушению режима подачи топлива из-за того, что происходит десинхронизация распредвала и клапанов цилиндров. В некоторых случаях неисправность детали обусловлена применением некачественного моторного масла с большим количеством примесей или малым количеством масла в двигателе.

Как проверить датчик фаз?

Проверить работоспособность детали автовладелец может самостоятельно. В первую очередь необходимо осмотреть деталь на предмет механических повреждений. Наличие трещин, сколов и т.д. свидетельствует о выходе устройства из строя. Если внешняя часть ДПРВ не имеет видимых механических повреждений, необходимо демонтировать его с автомобиля и проверить его с помощью мультиметра.

Диагностические мероприятия выполняют в следующем порядке:

Демонтаж устройства. Для того чтобы снять деталь следует отсоединить штекер электрического разъема, открутить гайку крепления и снять деталь с места установки. Для демонтажа используют торцевой ключ или головку на 10.
На тестере устанавливают режим измерения постоянного напряжения. Для проведения измерений следует выбрать диапазон до 20 вольт.
Проводят замер напряжения на минусовом и плюсовом контактах электрического разъема. Для этого следует включить зажигание. При проверке на контактах должно быть напряжение.
Подключают плюсовой и минусовой контакт детали к бортовой сети. Напряжение, поступающее от аккумуляторной батареи, необходимо измерить. Нормой считается показатель 12-14 вольт.
Щупы тестера подсоединяют к плюсовому и сигнальному контакту. Для удобства можно использовать специализированные зажимы. После подключения детали напряжение на мультиметре должно быть не ниже 90% от поступающего с аккумуляторной батареи.
Подносят к рабочей части устройства металлическое изделие. При удержании металлической пластины показатель на дисплее тестера должен упасть до 0,4 в.

Если в ходе проведения диагностики удалось определить, что деталь рабочая, то следует проверить электрическую проводку на предмет целостности. При необходимости очистить окисления с контактных площадок разъемов. При отклонении показателей в процессе измерения потребуется замена изделия новой деталью.

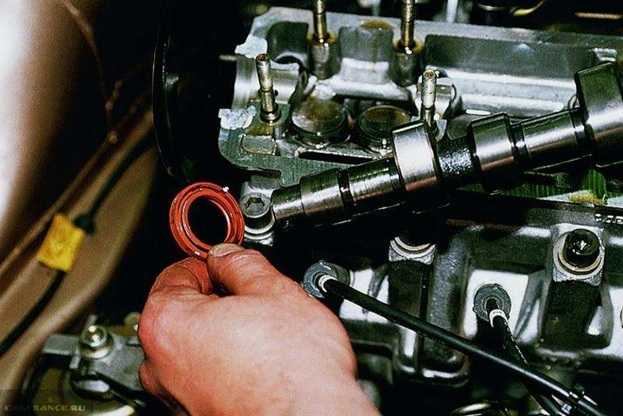

Замена сальника распредвала на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Сальники — без них не в одном автомобиле с бензиновым двигателем не обойтись, потому что они являются одной из главных защит благодаря которой в двигатель не попадет грязь и из него не течёт масло, охлаждающая жидкость и т.д. сальники применяются в очень многих узлах автомобиля, вот к примеру они в рулевом редукторе есть, на обоих концах коленчатого вала тоже стоят и на распределительном валу так же присутствуют, за счёт них масло не вытекает когда двигатель работает и при когда он остановлен, а так же различного рода грязь во внутрь двигателя не пробирается и двигатель остаётся защищён от этого, но со временем любые сальники портятся и начинается ряд проблем, одна из которых, это повышенный расход масла или охлаждающей жидкости в автомобиле.

Примечание! Для того чтобы произвести замену этого сальника, придётся взять с собой: Отвёртку, ещё накидные головки, а так же вороток к ним, ну и набор из гаечных ключей ко всему этому пригодиться!

Где находится сальник распредвала? Для того чтобы его разглядеть, во-первых крышку механизма ГРМ снять придётся (Снимается она легко, более подробно расскажем чуть позже) и шкив распредвала так же, но в принципе шкив можно и не снимать, но в этом случае сальник тяжело увидеть будет (При замене сальника, шкив обязательно подлежит замене), поэтому на фото которое мы привели ниже данный шкив уже снят, а сам сальник указан для наглядности красной стрелкой.

Примечание! Вообще время от времени эту крышку рекомендуется снимать и смотреть на состояние ремня ГРМ во-первых, так же на состояние сальника можно обратить своё внимание (Правда на состояние сальника вы особо не сможете посмотреть, потому что там шкив мешает, но всё же увидеть есть ли течь масла через сальник или же нет у вас не составит никакого труда, поэтому эту крышку по чаще снимайте и обращайте своё внимание не загрязнён ли в масле механизм ГРМ, если загрязнён, то в таком случае меняйте сальник)!

Когда нужно менять сальник распредвала? Если вы начали замечать подтёки масла через крышку (Хотя это вряд ли, но всё же если через сальник много масло будет вытекать, то оно на асфальт капать будет, поэтому под автомобиль тоже время от времени заглядывайте, но всё же пока вы крышку не снимите никаких толком подтёков и не увидите), а так же если заметили большой расход масла по сравнению с тем что было раньше, тогда необходимо проверить состояние всех сальников (Но мы все сальники не рассматриваем, а рассматриваем только лишь один) и если через этот сальник распредвала вы увидите что протекает масло и вытекает наружу, то в таком случае он нуждается в немедленной замене.

Как найти заглушки

Две чашеобразные заглушки находятся в блоке двигателя, под точками крепления коллектора.

Заглушки находятся в различных местах блока цилиндров и головки блока цилиндров.

Они закрывают отверстия, образовавшиеся в процессе отлива этих деталей.

Заглушка — это слабое место, которое при перегреве или заморозке может быть повреждено под давлением расширившейся охлаждающей жидкости. Если бы не было заглушек, в такие моменты трескался бы корпус двигателя.

Типы заглушек

Куполообразные заглушки вставляются до упора в буртик. Чашеобразные заглушки утапливаются внутрь так, чтобы закраина немного выходила за пределы углубления.

В большинстве случаев заглушки находятся: на боковой поверхности блока, под коллектором; внутри картера сцепления или над ним, в непосредственной близости от поперечной перегородкой; в верхней части головки блока цилиндров, под верхним распределительным валом.

Иногда заглушки полностью вылетают, что приводит к внезапной потере охлаждающей жидкости. Кроме того, жидкость может понемногу подтекать через заржавевшие края. Небольшие протечки оставляют следы на блоке. Осмотрите блок, чтобы найти их.

Некоторые заглушки скрыты от невооруженного взгляда. Используйте зеркало, чтобы заглянуть в труднодоступные места — например, за блок. Помните, что заглушки бывают разного размера, и перед покупкой измерьте нужные отверстия.

Не исключено, что для получения доступа к заглушкам придется снять карбюратор.

В некоторых случаях для того, чтобы сменить заглушки со стороны перегородки, необходимо снять весь двигатель. Эту процедуру лучше поручить специалистам.

Не пытайтесь проделать дыру в перегородке. Это несущая конструкция, и если дыру не заварить, гарантия автомобиля может быть аннулирована. Простая заклепка вряд ли удовлетворит страховую компанию.

Отключите аккумулятор и слейте жидкость из блока цилиндров. Если вы планируете использовать жидкость повторно, соберите ее в чистую емкость (см. раздел Как промыть радиатор двигателя).

Перед заливкой процедите жидкость через тонкую ткань. Проверьте концентрацию раствора (см. раздел Проверка и долив антифриза).

Существует два типа заглушек — чашеобразные и куполообразные. Способы установки таких заглушек различны.

Ремень грм ваз 2112

Оценили, посмотрели и пришли к выводу, что замена нам светит.

Тогда берем в руки трещетку с головкой «на 10″ и отворачиваем болты крепления передней крышки привода и аккуратно ее снимаем и ложим в сторону.34

Далее нам необходимо снять правое переднее колесо и пластмассовый щиток отсека мотора. В этом случае мы получаем доступ к шкиву коленчатого вала. Для чего это нужно? Мы должны поворачивая коленчатый вал при помощи головки на 17 по часовой стрелке установить его до совпадения меток на шкивах распредвалов с метками, нанесенных на заднюю крышку ремня ГРМ.

При этом не забудьте проследить, чтобы метка на маховике коленчатого вала совпала с меткой на корпусе сцепления.

Теперь нам нужно зафиксировать коленвал в неподвижном состоянии. Это можно сделать при помощи отвертки, вставив ее между зубьями маховика и отверстием в кожухе сцепления.

Откручиваем крепежный болт шкива генератора и снимаем его.

Ослабим гайку крепления натяжного ролика при помощи ключа на 17.

Постепенно поворачивая натяжной ролик ослабляем натяжение зубчатого ремня и снимаем его с зубчатого шкива распредвала и водяной помпы.

Далее снимите его с зубчатого шкива коленвала.

Чтобы установить ремень проделайте все описанные операции в обратном порядке. Поворачивая натяжной ролик натяните ремень и затяните его гайку. Обязательно проверьте совпадение меток на коленчатом валу и распределительных валов.

После установки ремня проверьните коленвал на два оборота по часовой стрелке и снова проверьте совпадение установочных меток. Проверьте натяжение ремня в средней его части между двумя шкивами распредвалов. Ремень должен прогибаться при нажатии с силой 10 кгс на 5,4 мм.

Крючок безмена закрепляем за рукоятку торцового ключа, к примеру, приматываем крючок к торцовому ключу изолентой таким образом, чтобы крючок находился не снизу, а сверху ключа, т. е. чтобы шло измерение при надавливании.

Снимаем верхнюю переднюю крышку ремня.

Домкратим правое переднее колесо автомобиля и снимаем правый грязезащитный щиток моторного отсека.

Торцовым ключом на 17 потихоньку проворачиваем коленвал за болт шкива и осматриваем сам ремень. На нем не должно быть следов грязи и масла.

При попадании масла на ремень срок его службы значительно сокращается.

Проверяем натяжение ремня в средней части (между шкивами распредвалов).

Для этого на шкивы укладываем длинную отвертку как показано на рисунке, и надавливаем на ремень торцовым ключом, к которому прикреплен безмен, с силой в 10 кг и замеряем при помощи штангенциркуля прогиб относительно положенной отвертки.

При правильном натяжении прогиб ремня ГРМ должен составлять 5,4 мм. Если прогиб больше, то нужно натянуть ремень, — если меньше — то ослабить.

Регулировку ремня делаем следующим образом:

Ключом на 17 ослабляем гайку, которая держит натяжной ролик, и натяжным ключом регулируем натяжку ремня. Затягивать гайку крепления ролика необходимо, не отпуская ролик.

Слишком сильное натяжение ремня ГРМ уменьшает срок его эксплуатации, а так же может привести к выводу из строя натяжного ролика и подшипников помпы.

Регулировка

Провернув коленвал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2мм. под нагрузкой 100 Н (10 кгс). И как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, как сильно надо давить на ремень ГРМ?

Способ №1. Воспользоваться 10кг. гирей и линейкой. Установить линейку на ремень между шкивами, а на линейку гирю. Тянем, чтобы от плоскости прогиб был не более 5мм.

Способ №2. Использовать весы безмен. Закрепить крючок весов по центру ремня между шкивами и тянуть их вверх, пока показания на весах не будут равны 10кг. После этого замеряем расстояние, на которое отклонился ремень ГРМ (должен составлять 5,4±0,2мм). Кстати, этот же инструмент используется и для натяжения ремня генератора и гаек:

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

В заключении скажем, что если Вы перетянули ремень ГРМ, тогда он будет визжать, и срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика уменьшится. Лучше недотянуть, чем перетянуть. И еще, замеры необходимо выполнять на холодном двигателе.

Ремонт ВАЗ 21114

Ремонт прокладки головки блока цилиндров ВАЗ 21114 фото

Как поменять лобовое стекло ВАЗ 21114 фотоотчет

Заменить втулку шатуна VAZ 21114

Снятие обшивки потолка VAZ 21114

Снятие руля VAZ 21114

Как заменить масляный насос VAZ 21114

Установка шкворня ВАЗ 21114

Поменять задний ступичный подшипник VAZ 21114

Заменить предохранитель прикуривателя VAZ 21114

Ремонт направляющих втулок клапанов VAZ 21114

Ремонт диска сцепления VAZ 21114

Снять цилиндр сцепления VAZ 21114

Заменить датчик детонации VAZ 21114

Как поменять прокладку клапанной крышки ВАЗ 21114 фотоотчет

Установка цепи грм ВАЗ 21114

Снять переднее крыло ВАЗ 21114

Замена масла в двигателе VAZ 21114

Заменить пыльник внутреннего шруса VAZ 21114

Замена втулок стабилизатора ВАЗ 21114

Снять выпускной коллектор ВАЗ 21114

Поменять термостат VAZ 21114

Снять заднюю обшивку двери VAZ 21114

Снятие подушки безопасности ВАЗ 21114

Ремонт свечей зажигания VAZ 21114

Ремонт сальника редуктора ВАЗ 21114

Заменить шпильку колеса VAZ 21114 фото

Поменять подушки двигателя ВАЗ 21114

Заменить ремень грм ВАЗ 21114

Поменять бардачек VAZ 21114

Заменить сальники клапанов ВАЗ 21114

Как поменять датчик давления масла ВАЗ 21114

Замена лампы в фарах VAZ 21114

Заменить колесо VAZ 21114

Как заменить поршневые кольца ВАЗ 21114

Поменять масляный фильтр VAZ 21114

Снять переднее сиденье ВАЗ 21114 фото

Поменять датчик температуры ВАЗ 21114 фото

Снятие приборной панели ВАЗ 21114

Поменять датчик массового расхода воздуха ВАЗ 21114

Снять левую фару VAZ 21114

Заменить радиатор печки ВАЗ 21114

Поменять кран отопителя VAZ 21114

Снятие обшивки сиденья VAZ 21114

Как заменить компрессор кондиционера ВАЗ 21114

Поменять топливный фильтр VAZ 21114 фото

Как заменить тормозную жидкость ВАЗ 21114

Заменить сальник коленвала VAZ 21114 видео

Установка ламп в дальний свет VAZ 21114

Как поменять бампер VAZ 21114

Ремонт гидрокомпенсаторов VAZ 21114

Поменять водяной насос VAZ 21114

Поменять противотуманные лампы ВАЗ 21114

Заменить защиту двигателя ВАЗ 21114 фотоотчет

Ремонт сальника заднего моста ВАЗ 21114

Как снять подголовники VAZ 21114

Замена лампы в бардачке ВАЗ 21114

Ремонт прокладки коллектора ВАЗ 21114 фото

Как поменять заднее стекло VAZ 21114

Заменить масло в гидроусилителе руля ВАЗ 21114

Установка ламп в задний ход ВАЗ 21114 видео

Ремонт втулки на стартере ВАЗ 21114

Снятие вилки сцепления VAZ 21114

Ремонт шпильки на ступице ВАЗ 21114 фотоотчет

Как поменять трос ручного тормоза ВАЗ 21114

Снять переднюю обшивку двери VAZ 21114

Поменять задние тормозные колодки ВАЗ 21114

Замена ламп в поворотниках VAZ 21114

Как поменять датчик абс ВАЗ 21114

Поменять датчик кислорода ВАЗ 21114 фотоотчет

Снятие моторчика стеклоподъемника ВАЗ 21114

Как заменить передние стойки VAZ 21114

Установка ремня кондиционера ВАЗ 21114

Снятие заднего крыла VAZ 21114

Как заменить подшипник задней ступицы ВАЗ 21114

Заменить дмрв VAZ 21114

Как заменить защиту картера VAZ 21114

Заменить сальник кпп VAZ 21114

Установка пыльника на гранате VAZ 21114 фотоотчет

Заменить лампу стоп сигнала ВАЗ 21114 видео

Ремонт втягивающего реле ВАЗ 21114 фотоотчет

Снять решетку радиатора VAZ 21114 фотоотчет

Как заменить передние пружины VAZ 21114

Снять лючок бензобака ВАЗ 21114

Ремонт сальника коробки передач ВАЗ 21114

Как поменять сальник рейки VAZ 21114

Ремонт стоек стабилизатора ВАЗ 21114

Заменить салонный фильтр ВАЗ 21114

Замена сальника двигателя VAZ 21114

Снятие бензобака ВАЗ 21114

Описание

Двигатель ВАЗ-21114 создан в 2004 году. Впервые представлен широкой публике в этом же году на выставочном автосалоне автоконцерна «АвтоВАЗ». Основой для разработки нового силового агрегата послужил известный ВАЗ-2111. По сути новый мотор стал улучшенной версией предшественника.

Производство ДВС налажено на заводе концерна «АвтоВАЗ» в г. Тольятти. Выпуск двигателя продолжался до 2013 года.

Первоначально планировалось оснащать этим агрегатом перспективные Лада Калина и Лада Приора. Но в последствии этот двигатель стали устанавливать и на другие модели автомобилей.

ВАЗ-21114 представляет собой бензиновый рядный четырехцилиндровый атмосферник с объемом 1,6 литра, мощностью 81,6 л. с и крутящим моментом 125 Нм.

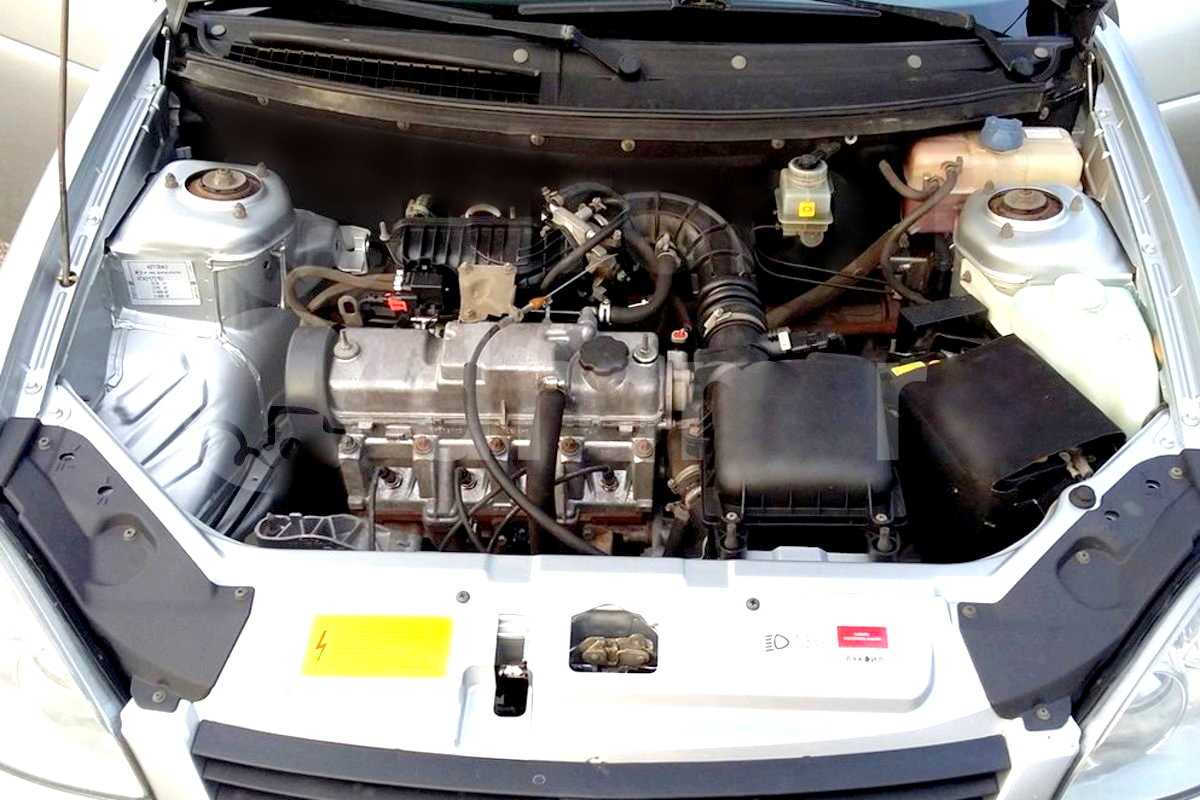

Двигатель ВАЗ-21114 под капотом

Устанавливался на автомобили Лада:

ВАЗ 2110 /седан/ (2004-2007);
ВАЗ-2112 /хэтчбек/ (2004-2008);
ВАЗ-2111 /универсал/ (2004-2009);
Самара 2114 /хэтчбек/ (2005-2013);
Самара 2115 /седан/ / (2007-2012);
Самара 2113 /купе/ (2007-2013);
Приора 2170 /седан/ (2007-2011);
Приора 2172 /хэтчбек/ (2008-2011);
Калина I /хэтчбек/ (2006-2013);
Калина I /универсал/ (2007-2013).

Основные блоки двигателя (БЦ, ГБЦ, распредвал, клапаны, КШМ) конструктивно схожи с теми же, что и на ВАЗ-11183.

Блок цилиндров чугунный. В сравнении с блоком от ВАЗ-2110 имеет несколько увеличенную высоту (на 2,3 мм).

ГБЦ алюминиевая, с одним распредвалом и 8 клапанами. Гидрокомпенсаторы отсутствуют, поэтому тепловой зазор клапанов необходимо регулировать вручную, через каждые 45 тыс. км пробега автомобиля.

Регулировка осуществляется путем подбора стальных регулировочных шайб, установленных на толкатели. Особенностью ГБЦ является увеличенная камера сгорания (81х50 мм). Крышка головки так же алюминиевая. Между ГБЦ и клапанной крышкой устанавливается прокладка. Индекс головки 11180.

ГБЦ ВАЗ-21114

Поршни алюминиевые, с тремя кольцами. Два верхние из них компрессионные, нижнее маслосъемное. В днище поршней выполнены углубления для камеры сгорания и клапанов. Таким образом при обрыве ремня привода ГРМ встречи поршня с клапанами не происходит.

Шатуны изготовлены из стали методом ковки. В нижних головках устанавливаются вкладыши, в верхних запрессованы сталебронзовые втулки.

Коленчатый вал отлит из высокопрочного чугуна. Радиус кривошипа в сравнении с коленвалом ВАЗ-2112 увеличен на 2,3 мм, что позволило увеличить ход поршня до 75,6 мм. Для уравновешивания инерционных сил второго порядка имеет восемь противовесов. Коренные подшипники – сталеалюминиевые вкладыши.

Привод ГРМ ременный. Ресурс службы ремня 100 тыс. км, но специалисты автосервисов советуют его сократить до 70-80 тыс. км.

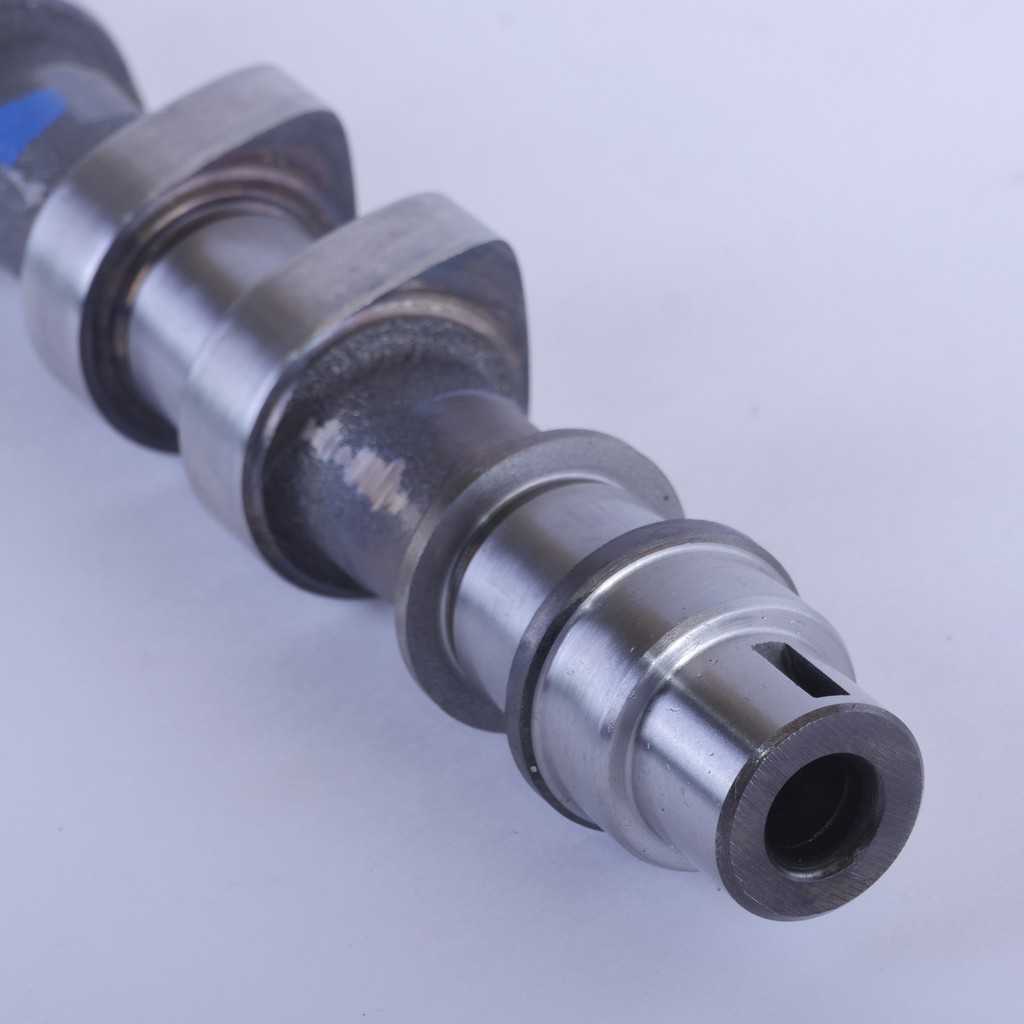

Распредвал изготовлен из чугуна, имеет отличие от вала ВАЗ-2111. На заднем конце установлен штифт, обеспечивающий работу датчика фазы. Рабочие поверхности кулачков подвергнуты специальной термообработке методом отбеливания.

Особенностью электрики является использование вместо модуля зажигания четырехвыводной высоковольтной катушки. Вся электронная система управляется ЭБУ М7.9.7 или Январь 7.2. Работу электрической части ДВС обеспечивает 80 амперный генератор.

Система смазки выполнена по классической схеме. Маслофорсунки для охлаждения днищ поршней конструкцией не предусмотрены.

Топливная система лишилась возвратной магистрали. В рампе устанавливаются форсунки Siemens (желтые) или Bosch. Впрыск топлива фазированный.

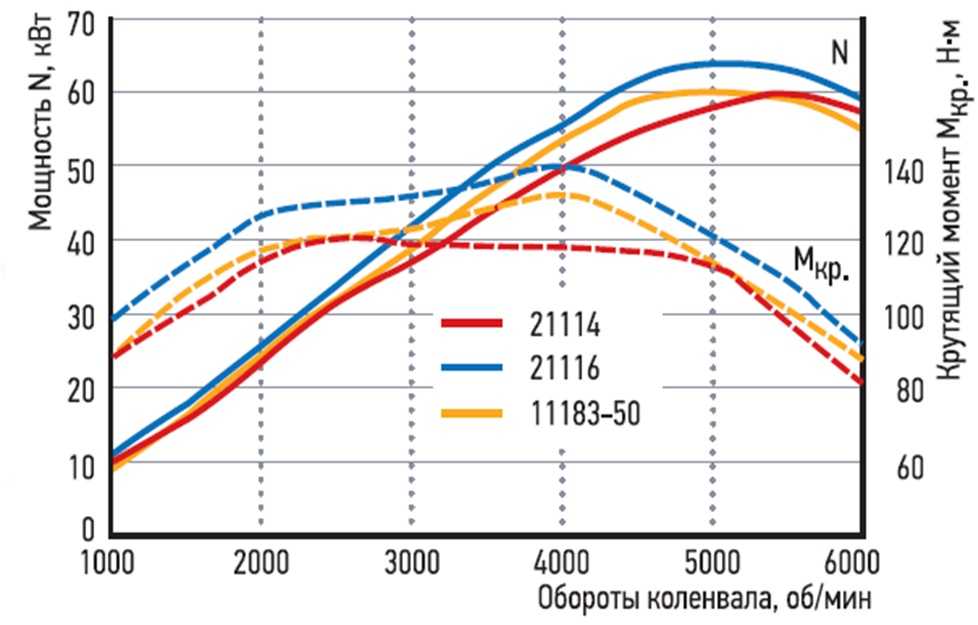

Зависимость мощности и крутящего момента от оборотов

Из представленного графика хорошо заметно, что рассматриваемый мотор имеет качественные характеристики, сходные с характеристиками более современных двигателей.

Описание наглядно показывает, что конструкция ВАЗ-21114 сложности не представляет. А это уже один из показателей его надежности (но об этом чуть ниже).

От чего зависит цена?

Автомобилисты, которым необходим капремонт двигателя машины ВАЗ-2114, сталкиваются с разными расценками на такую услугу.

Зависит стоимость от влияния факторов:

Объем двигателя.
Престижность сервисной компании, ее ценовая политика.
Срочность.
Объем работ.
Сложность ремонта.
Необходимость выезда мастера.
Стоимость запчастей.
Применяемое оборудование.
Квалификационный уровень автомастера.

Чем больше требуется выполнить работ для восстановления работоспособности двигателя машины марки ВАЗ-2114, тем дороже будет стоить услуга мастера. За срочность и выезд специалиста придется заплатить дополнительно.

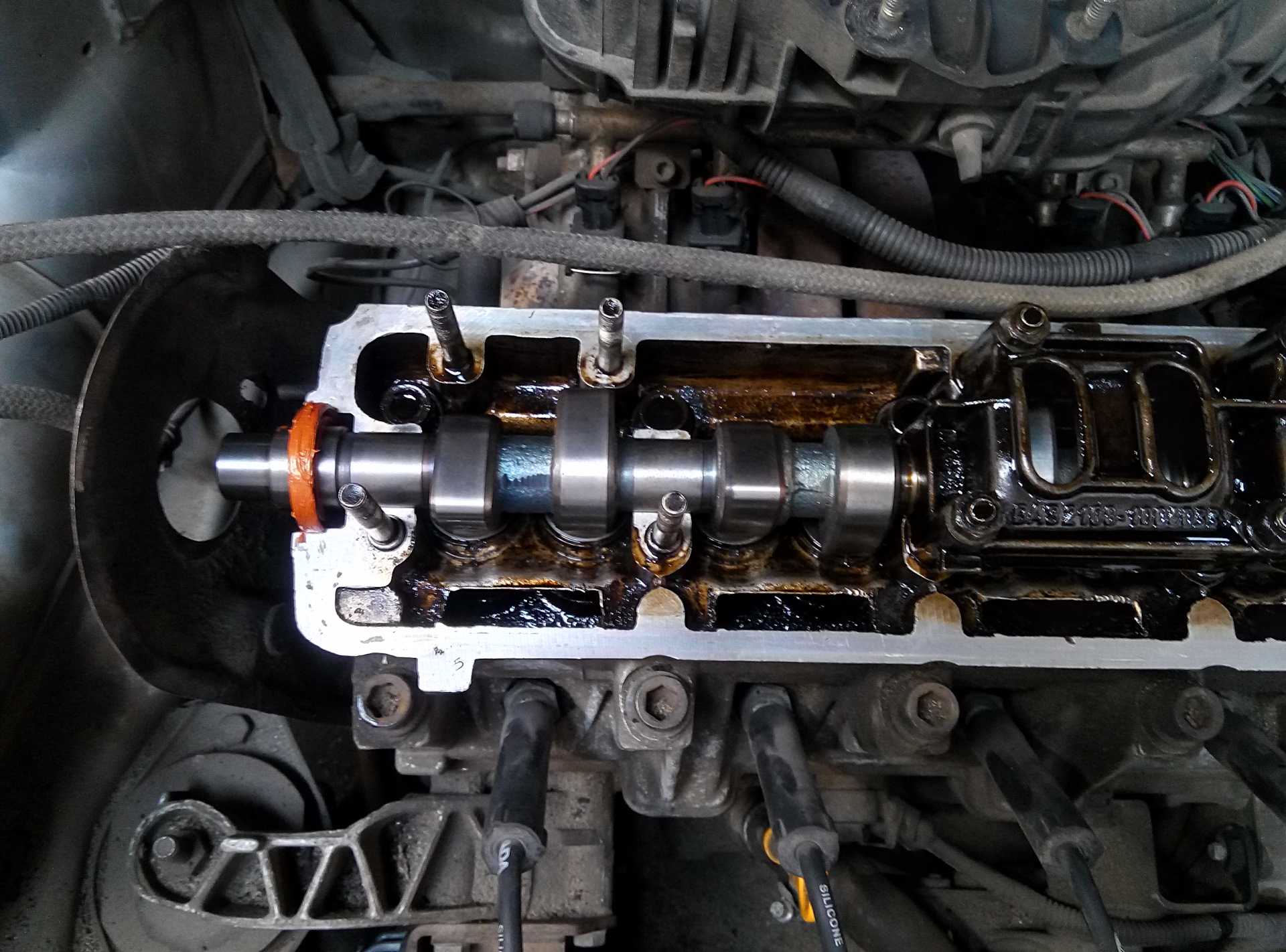

Назначение распределительного вала

Распредвал — это подвижный элемент, находящийся внутри ГБЦ и отвечающий за функционирование клапанов (их открытие и закрытие). Благодаря ему осуществляется контроль тактов впуска — выпуска и, как следствие, синхронизация всей работы мотора.

Сам распределительный вал соединяется приводом с коленчатым валом, но проворачивается в два раза медленнее него. Установленные на распредвале кулачки по очереди воздействуют на впускные и выпускные клапаны, приводя их то в открытое, то в закрытое состояние.

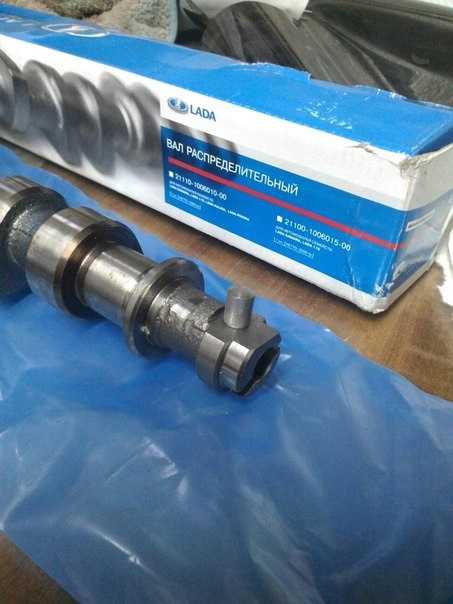

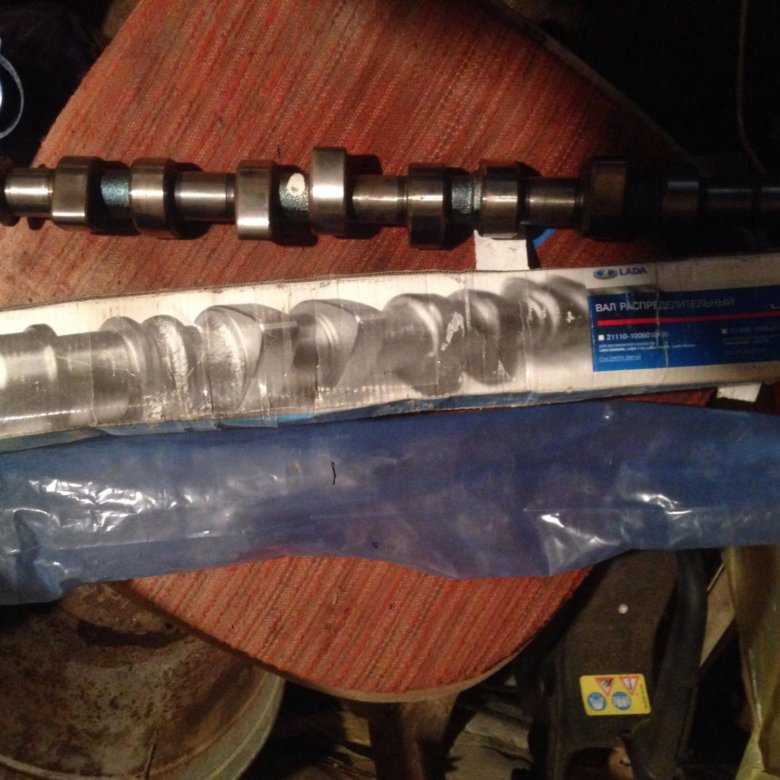

Распредвал ваз 2114

При этом, распредвал ваз 2114 8 клапанов имеет один существенный недостаток — он не обеспечивает двигателю автомобиля хорошей «приемистости» на малых оборотах (менее 3.000 об/мин). Вызвано это формой его кулачков, приводящих к «растянутости» рабочих фаз.

Решением подобной проблемы может быть либо перешлифовка (при этом, стоит помнить, что для распредвалов отечественных машин она практически не помогает) либо установка специального распределительного вала (об этом мы поговорим чуть ниже).

Ремонт деталей выхлопной системы

Подваривать детали выхлопной системы возможно, только если они пострадали в результате механического воздействия
В случае, когда оборвало трубу, либо прогорел сварочный шов или бачок, нужно заменить элемент целиком, он уже пришел в негодность
Единственная деталь, к которой это не относится – метало — компенсаторы. Они меняются независимо от самой выхлопной системы
Стоимость нейтрализатора в сравнении с другими элементами системы приличная. Поэтому многие меняют его на стронгер (пламегаситель)
Нейтрализатор срезают, оставив лишь соединительные фланцы, а так же кулак с развальцовкой, и вваривают пламегаситель
Стоимость пламегасителя гораздо ниже, чем нейтрализатора. Однако в нем не происходит дожигания остатков топлива. Поэтому установка его допустима на автомобилях имеющих один лямбда — датчик. К тому же пламегаситель увеличивает расход топлива примерно на 10-15%.

Замена заглушек ваз 2110

Часто владельцы авто встречаются с проблемой утечки жидкости из охлаждающей системы. Зачастую причина кроется в проржавевших либо выдавленных заглушках блока цилиндров двигателя. Чтобы устранить проблему достаточно заменить их на новые.

Места расположения заглушек

По бокам и торцам блока цилиндров располагаются заглушки, которые выдавливаются из блока при замерзании в нем охлаждающей жидкости
Две заглушки диаметром 34миллиметра находятся на блоке цилиндров на стороне пробки для слива охлаждающей жидкости, а со стороны фильтра масла — еще две
На задней торцевой стороне картера предусмотрена еще одна заглушка диаметром 17миллиметров
Последняя заглушка диаметром 34миллиметра находится с переднего торца блока цилиндров

Эти заглушки меняются, в случае если замерзла охлаждающая жидкость в блоке цилиндров. Заглушки меняются, не снимая двигатель. На ваз 2110 замена заглушек блока цилиндров производится с применением специального инструмента. Для этого вам понадобится:

бородок либо зубило
молоток
плоскогубцы
прочная отвертка
телескопическая магнитная указка (приобретается в любом автомобильном магазине)
новая заглушка
герметик
шкурка

Замена заглушек блока двигателя ваз 2110

Снимаем клемму «минус» с аккумулятора
Сливаем тосол из блока цилиндров и радиатора
Снимаем воздушный фильтр вместе со шлангом
Отсоединяем приемную трубу вместе с кронштейном и опускаем ее немного вниз, чтобы фланец снялся со шпилек коллектора
Поворачиваем до упора подвижный сектор привода дроссельных заслонок и отсоединяем тягу привода дроссельных заслонок
Отворачиваем болты, крепящие кронштейн привода дроссельных заслонок. Отводим кронштейн, не отсоединяя тяги в сторону, чтобы он нам не мешал.
Снимаем защитную крышку ремня и крышку головки цилиндров
Выкручиваем гайку, крепящую натяжной ролик и снимаем ролик вместе с осью и специальным дистанционным кольцом, затем снимаем ремень грм с ролика распределительного вала
Отворачиваем болт, крепящий шкив и вынимаем шкив вместе со шпонкой.
Откручиваем гайку, крепящую зубчатый ремень к самой головке блока
При необходимости, выкручиваем болты, крепящие головку, и снимаем головку блока.

Теперь, когда доступ к заглушкам у нас открыт, начинается замена заглушки блока двигателя ваз 2110.

Берем в руку бородок либо зубило, а во вторую — молоток
Ставим зубило на краешек заглушки
Аккуратно постукиваем молотком по ударной части зубила. Заглушка проворачивается (Фото ниже)

Простукиваем молотком по ударной части зубила, заглушка проворачивается

Поддеваем ее и вытаскиваем при помощи плоскогубцев
Если заглушка не проворачивается, высверливаем в ней небольшое отверстие, вкручиваем в него вороток и достаем заглушку
Применяем телескопическую указку с магнитом, если необходимо достать заглушку, провалившуюся внутрь. Подтягиваем провалившуюся заглушку к ее отверстию, достаем ее пассатижами
Очищаем края отверстия заглушки от ржавчины при помощи шкурки
Для повышения герметичности, намазываем края устанавливаемой заглушки герметиком
Прикладываем заглушку к отверстию
Запрессовываем ее, при помощи подходящей оправки и молотка

Запрессовываем заглушку при помощи оправки и молотка

Устанавливаем головку блока на место
Заправляем систему охлаждения антифризом (тосолом) или водой
Подключаем «минусовую» клемму к аккумулятору.
Проверяем работу двигателя

Если с заменой заглушки не все понятно вам поможет — замена заглушки блока цилиндров ваз 2110 .

http://masteravaza.ru

Замена заглушки блока двигателя

Если просто, заглушки блока цилиндров нужны для того, чтобы в случае замерзания охлаждающей жидкости в системе охлаждения двигателя сам блок цилиндров не лопнул. Дело в том, что превращение ОЖ, которая находится в рубашке охлаждения, в лед, приводит к тому, что обледенелая жидкость расширяется. Это вызывает перенапряжения блока и может привести к возникновению трещин.

Также в процессе эксплуатации ТС нередко возникает ситуация, когда охлаждающая жидкость течет через заглушки. Нередко можно обнаружить, что заглушки блока проржавели, то есть произошло их разрушение по причине коррозии. В том или ином случае указанные элементы нужно заменить. Далее мы рассмотрим, как поменять заглушки блока двигателя.

Специальные распределительные валы

Как было сказано в начале статьи, далеко не всех водителей устраивают «родные» распредвалы, устанавливаемые на автомашины ВАЗ. Они не обеспечивают достаточного крутящего момента (и, как следствие — «приемистости») на малых оборотах. Решить эту проблему можно двумя путями — перешлифовать кулачки имеющегося распределительного вала либо установить новый, специальный.

Среди таких валов можно выделить два прямо противоположных варианта — спортивный и тюнинговый, а также большое количество промежуточных между ними модификаций.

Спортивный распределительный вал во время работы осуществляет подачу в цилиндр увеличенного объема смеси благодаря более высокому поднятию клапанов, а его кулачки отличаются скругленным, плавным профилем. Это обеспечивает более «широкие» рабочие фазы и хорошую приемистость на всех оборотах.

В свою очередь, тюнинговые распределительные валы отличаются увеличенным базовым диаметром и более «резким» профилем кулачков. Они обеспечивают автомашине спокойную, без перебоев, работу двигателя на всех, даже критически малых, оборотах. Кроме этого, использование подобного вала позволяет «отодвинуть» границу начала детонации на малых частотах вращения.

https://remont2114.club/kak-snyat-i-ustanovit-raspredelitelnyj-val-na-vaz-2114/
https://ladaservice.info/vaz-2113-2115/dvigatel-vaz-2113-2115/zamena-raspredvala-vaz-2114/
https://www.vazzz.ru/lyuft-raspredvala-vaz-2110-8-klapanov-ustranyaem-stuk-samostoyatelno/
https://remontvazov.com/raspredval-vaz-2114-8-klapanov

</ol>

Подведем итоги

Хорошо известно, что перегрев является одной из наиболее частых причин, по которым двигатель внутреннего сгорания может быть серьезно поврежден или полностью выходит из строя. При этом ремонт и восстановление перегретого ДВС оказываются на практике весьма затратными операциями, иногда требуется замена двигателя на контрактный мотор и т.п.

При этом эффективность работы системы охлаждения напрямую зависит от качества и состояния охлаждающей жидкости, от ее уровня, а также от чистоты самих каналов данной системы. Для того чтобы избежать проблем с коррозией, избавиться от образования накипи и отложений, а также исключить риски того, что жидкость в системе охлаждения замерзнет зимой, нужно использовать специальные ОЖ. В противном случае термостат может быстро начать работать некорректно, произойдет повреждение крыльчатки помпы и т.п.

Также нужно помнить, что любые антифризы имеют ограниченный срок службы (максимум 4 года), также запрещается смешивание различных типов ОЖ между собой. Еще перед заменой антифриза или тосола систему охлаждения двигателя нужно в обязательном порядке промывать, используя специальные или бытовые средства для промывки системы охлаждения двигателя.

Почему в антифриз попадает моторное масло: основные причины данной неисправности. Что будет с двигателем, если в тосоле или антифризе обнаружено масло.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта.

Замена охлаждающей рабочей жидкости системы охлаждения двигателя. Особенности выполнения процедуры слива. Удаление остатков антифриза из блока цилиндров.

Как выкрутить сломанную шпильку или обломанный болт из блока двигателя и других узлов. Способы выкручивания обломанного болта, полезные советы.

Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта.

Как заменить заглушки системы охлаждения на ВАЗ 2110? Легко! _ Группа ВК: vk.com/vilisovivan
