Какая компрессия должна быть в двигателе змз 406 инжектор газель?

Характерные неисправности ЗМЗ 402

Двигатель ЗМЗ 402 подвержен множеству неисправностей и поломок:

Течь сальника

Самое больное место 402 ДВС, это сальник, расположенный сзади коленчатого вала. Задний сальник, представляет собой сальниковую набивку, состоящую из пропитанной графитом верёвки, которая обматывается вокруг заднего конца коленвала. Затем намотанная верёвка прижимается специальной шайбой. Данная конструкция не плохо держит моторную смазку при средних оборотах двигателя. Если ДВС использовать при оборотах более 2500 в мин., то смазка начинает просачиваться наружу. Проблему можно решить заменой сальниковой набивки.

Перегрев

Следующая по важности проблема это перегрев 402 мотора. Причина, как и у большинства современных моторов:

• неисправности термостата;
• утечка охлаждающей жидкости;
• забитый радиатор охлаждения;
• выход из строя вентилятора радиатора;
• неисправность водяного насоса;
• водяная пробка.

Но не так опасен перегрев, как его последствия. Все дело в том, что корпус ДВС 402 мотора греется не равномерно. Середина БЦ нагревается сильнее чем остальная часть мотора. Со временем шайбы вдавливаются в двигатель. Происходит ослабление гаек. Если не сделать подтяжку головки вовремя, может прогореть прокладка ГБЦ. Что может привести к попаданию в масло охлаждающей жидкости. Если во время не принять меры к устранению неисправности и замены масла, капитальный ремонт не заставит долго ждать.

Вибрации

Вибрации мотора частая неполадка. Проблема может оказаться в опорных подушках. Если с подушками всё в порядке, неисправность может быть проблемой системы зажигания, системы питания, либо дисбаланса КШМ.

Нестабильный холостой ход

Проблемы работы ДВС на холостом ходу. Эта проблема частая для 402 мотора. Виной этому, конструкция алюминиевого впускного коллектора. Из-за неё горючая смесь поступает в цилиндры неравномерно, что сказывается на холостом ходу ДВС.

Стучат клапана

Стук двигателя бывает по причине неотрегулированных зазоров в клапанах. Регулировку клапанов нужно делать не дожидаясь стука в двигателе, через 15 тыс., км., пробега. Проблему можно решить конкретно, установив гидрокомпенсаторы от ЗМЗ 406 модели. Если клапана не являются виной стука в двигателе, то стучать могут подшипники коленвала. Это гораздо опаснее, так как подобный стук, является признаком скорого капитального ремонта.

Вышеперечисленные неисправности не единственные, реже встречаются другие, многочисленные поломки. Но простота конструкции мотора, доступность и невысокая стоимость запчастей, высокая ремонтоспособность и не маленький ресурс работы ДВС дают шансы на жизнь 402 движку даже в наши дни.

Компрессия в цилиндрах двигателя

Проверка компрессии (давления) в цилиндрах в конце такта сжатия производится компрессометром.

Перед измерением надо проверить правильность тепловых зазоров в клапанах и при необходимости отрегулировать.

Компрессию в цилиндрах замеряют на прогретом до 70—85° C двигателе при полностью открытой дроссельной заслонке карбюратора и вывернутых свечах, карбюратор при этом должен быть без топлива.

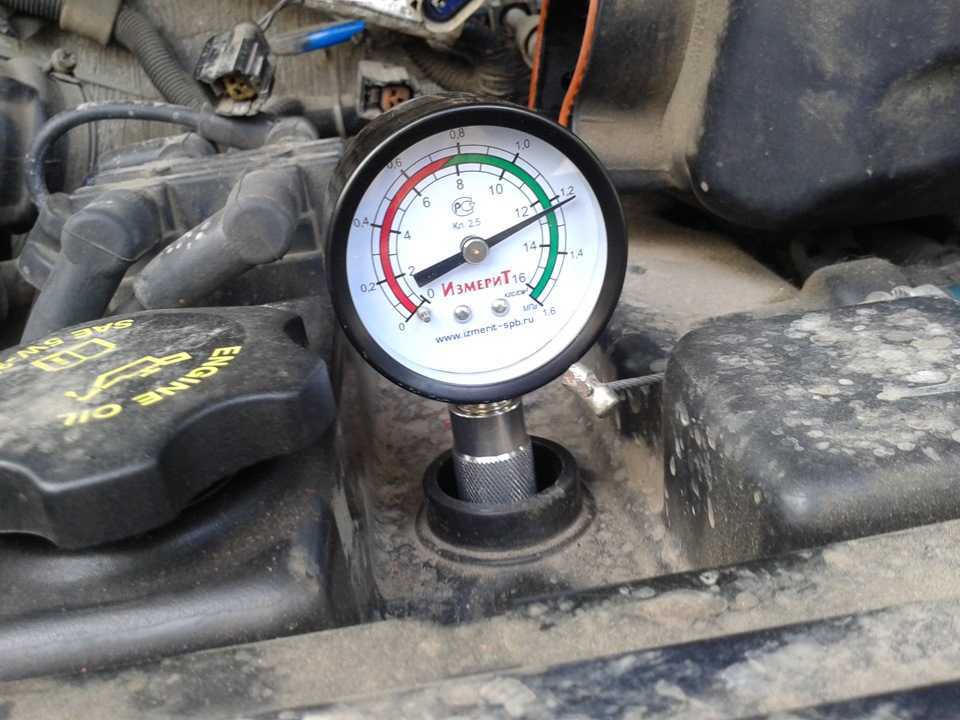

Резиновый наконечник компрессометра вставляется в отверстие свечи первого цилиндра, обеспечивая уплотнение по кромке отверстия, и коленчатый вал двигателя прокручивается стартером до тех пор, пока давление в цилиндре не перестанет увеличиваться (но не более 10—15 сек.).

Аккумуляторная батарея должна быть исправной и полностью заряженной.

Компрессия в цилиндрах для двигателя 4026 менее 850 кПа (8,5 кгс/см 2) и для двигателя 4025 менее 800 кПа (8 кгс/см 2) свидетельствует об износе или неисправности поршневых колец или о негерметичности посадки клапанов.

Чтобы установить истинную причину неисправности, следует залить через свечное отверстие в каждый цилиндр по 20—30 см 3 масла, применяемого для двигателя, и вновь проверить компрессию.

Повышение компрессии указывает на неисправность (износ) колец или цилиндра; если значение компрессии не повысилось, то, следовательно, нарушена герметичность посадки клапанов.

Расход масла на угар контролируется замером количества масла, доливаемого до метки «П» указателя уровня, за определенный пробег.

Постепенно, по мере увеличения износа деталей двигателя, расход масла увеличивается.

Если расход масла на угар превышает 0,25 л на 100 км, то двигатель подлежит ремонту.

Давление масла в масляной системе двигателя

Давление масла в системе проверяется контрольным манометром, который присоединяется к масляному фильтру вместо датчика давления масла (резьба в фильтре 1/4 коническая).

Давление масла менее 100 кПа (1 кгс/см 2) на прогретом двигателе при средней частоте вращения и менее 50 кПа (0,5 кгс/см 2) при малой частоте холостого хода свидетельствует о неисправностях в системе смазки или чрезмерном износе подшипников коленчатого или распределительного вала.

Такой двигатель подлежит ремонту.

Шумность работы двигателя

Шумность работы двигателя проверяется прослушиванием его работы на холостом ходу при различной частоте вращения коленчатого вала.

Двигатель должен быть прогрет до температуры 70—85° С.

Без применения стетоскопа прослушивают работу газораспределительного механизма: клапанов — при частоте вращения 600—1200 мин -1 , толкателей — при частоте вращения 1000—1500 мин -1 , шестерен распределительного вала — при частоте вращения 1000—2000 мин -1 .

С помощью стетоскопа прослушивают работу поршневой группы, шатунных и коренных подшипников при резком кратковременном повышении частоты вращении коленчатого вала до 2500 мин -1 .

Не допускаются стук и дребезг поршней, поршневых колец, стук шатунных подшипников, прослушиваемые стетоскопом; выделяющийся стук поршневых пальцев, коренных подшипников, стук или резкий шум высокого тона распределительных шестерен, резкий выделяющийся стук клапанов и толкателей, резкий стук и шум высокого тона шестерен масляного насоса и его привода, шум высокого тона и писк крыльчатки и подшипника насоса охлаждающей жидкости, прослушиваемые без стетоскопа.

Допускаются:

• — равномерный стук клапанов и толкателей, сливающийся в общий шум;
• — периодический стук клапанов и толкателей при нормальных зазорах в клапанном механизме;
• — выделяющийся стук клапанов и толкателей, исчезающий или появляющийся при резком изменении частоты вращения коленчатого вала двигателя;
• — ровный нерезкий шум шестерен привода распределительного вала и не выделяющийся из общего фона шум шестерен масляного насоса и его привода.

Во время эксплуатации автомобиля могут появиться различные неисправности двигателя, для устранения которых не требуется доставки автомобиля в специальную ремонтную мастерскую.

По работе двигателя при достаточном навыке можно судить о его техническом состоянии.

На слух могут быть выявлены увеличенные зазоры в сопряжениях, случайные поломки и ослабление крепежных деталей.

Обнаружив в процессе эксплуатации какую-либо неисправность в работе двигателя, следует не торопиться разбирать двигатель, а попытаться установить причину неисправности до разборки.

К разборке двигателя приступают, убедившись в действительной необходимости этой операции.

Даже частичная разборка двигателя нарушает, как правило, уплотнения, приработку сопряженных деталей и увеличивает их износ при последующей эксплуатации.

ГАЗ-3102

Модель, известная под именем ГАЗ-3102, также является автомобилем среднего класса, выпуск которого стартовал в канун нового 1982 года. Эта машина была разработана на платформе популярнейшей 24 модели и должна была стать ее преемником. Но все пошло не так гладко и по многим экономическим, и даже политическим причинам Волга 3102 выпускалась небольшими партиями, составлявшими не более трех тысяч экземпляров за один календарный год.

Характеристики и нормы расхода бензина модели позволяли использовать ее в качестве средства передвижения для советских чиновников среднего звена, то есть для тех людей, кому по статусу не положены были лимузины «Чайка». Кстати, в модельном ряду 3102 вариантов двигателей было гораздо больше, нежели у 24. С расходом топлива Волги на 100 км можно ознакомиться в таблице.

Двигатель	Расход (город)	Расход (трасса)	Расход (смешанный цикл)	Тип топлива
2,3 МТ 131 л.с. (механика)	17	10	13,7	Бензин
2,0 МТ 136 л.с. (механика)	11	9,5	10,6
2,4 МТ 81 л.с. (механика)	—	—	15,5
2,4 МТ 90 л.с. (механика)	16	10,4	14
2,4 МТ 100 л.с. (механика)	16	10,4	14

Chevy Short Block — Chevy 406 Short Block, Chevy Small Block Stroker

AccufabAir Flow ResearchB&BCanton Racing ProductsCHP Super SportCHP SuperSportClevite Perfect CircleCoast High PerformanceComp CamsCP Carrillo BulletDartEdelbrockHarland SharpInnovators WestLGMMellingMorelMorosoPro-RaceProbe IndustriesProfessional ProductsProMaxxProMustangPRWROSS Racing PistonsRPMSCATScorpion PerformanceTotal SealTrick Flow Specialties FordChevyMoparBuickOldsmobilePontiacHonda/AcuraNissanSubaruToyota

Блюдо Топ Поршень типа Dish Top эффективно снизит степень сжатия вашего двигателя, удаляя материал с верхней части поршня в круглой форме «тарелки». Они в основном используются в двигателях с наддувом (с наддувом, с турбонаддувом), где желательна степень сжатия от низкой до средней. Обратный купол Подобно тарельчатому поршню, цель поршня с обратным куполом — снизить степень сжатия вашего двигателя, что делает его идеальным для приложений с наддувом (с наддувом, с турбонаддувом). Они спроектированы таким образом, чтобы соответствовать профилю и форме большинства стандартных и неоригинальных головок цилиндров. Плоская вершина Поршни с плоским верхом по своей природе очень похожи на стандартные поршни, работающие при средней степени сжатия. Следовательно, они отлично работают во многих приложениях и на разных уровнях производительности. Разгрузочные клапаны спроектированы с соответствующим зазором, чтобы соответствовать большинству типов стандартных и неоригинальных головок. Сплошной купол Верхний поршень Solid Dome эффективно повышает степень сжатия двигателя, что делает его идеальным типом поршня для двигателей со средней и высокой производительностью, которые могут использовать добавки мощности (например, закись азота). Поршни Dome Top имеют степень сжатия от средней до высокой. Полый купол сверху Поршни с полым куполом разработаны специально для условий, в которых гоночное топливо и закись азота являются нормой. Обычно они используются для изготовления двигателей только с высокой степенью сжатия и высокопроизводительными комбинациями.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.

Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.

Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.

Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.

Тяговые характеристики

Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.

Система зажигания

Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.

Стук в двигателе

При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.

Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

1. Двигатель должен быть прогрет до 80-90 градусов;
2. Подача топлива должна быть обязательно отключена;
3. Все без исключения свечи должны быть выкручены;
4. Стартер должен быть абсолютно исправным;
5. Аккумулятор необходимо полностью зарядить;

• В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
• Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
• В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
• Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
• После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
• С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.
• Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

• Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.
• Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
• Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
• При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Подачу топлива нужно отключать для того, чтобы горючее не смывало так называемый масляный клин. Для прекращения топливоподачи можно воспользоваться одним из перечисленных способов отключения бензонасоса, ТНВД или форсунок. Свечи нужно обязательно выкручивать все.

Если осуществлять замер, выкручивая только свечу в одном цилиндре, тогда заметно увеличение сопротивления вращению коленвала. В момент прокручивания стартером это сопротивление  приводит к снижению оборотов. При неисправностях батареи или слабой АКБ можно использовать пусковое устройство, хотя данный способ не рекомендуется.

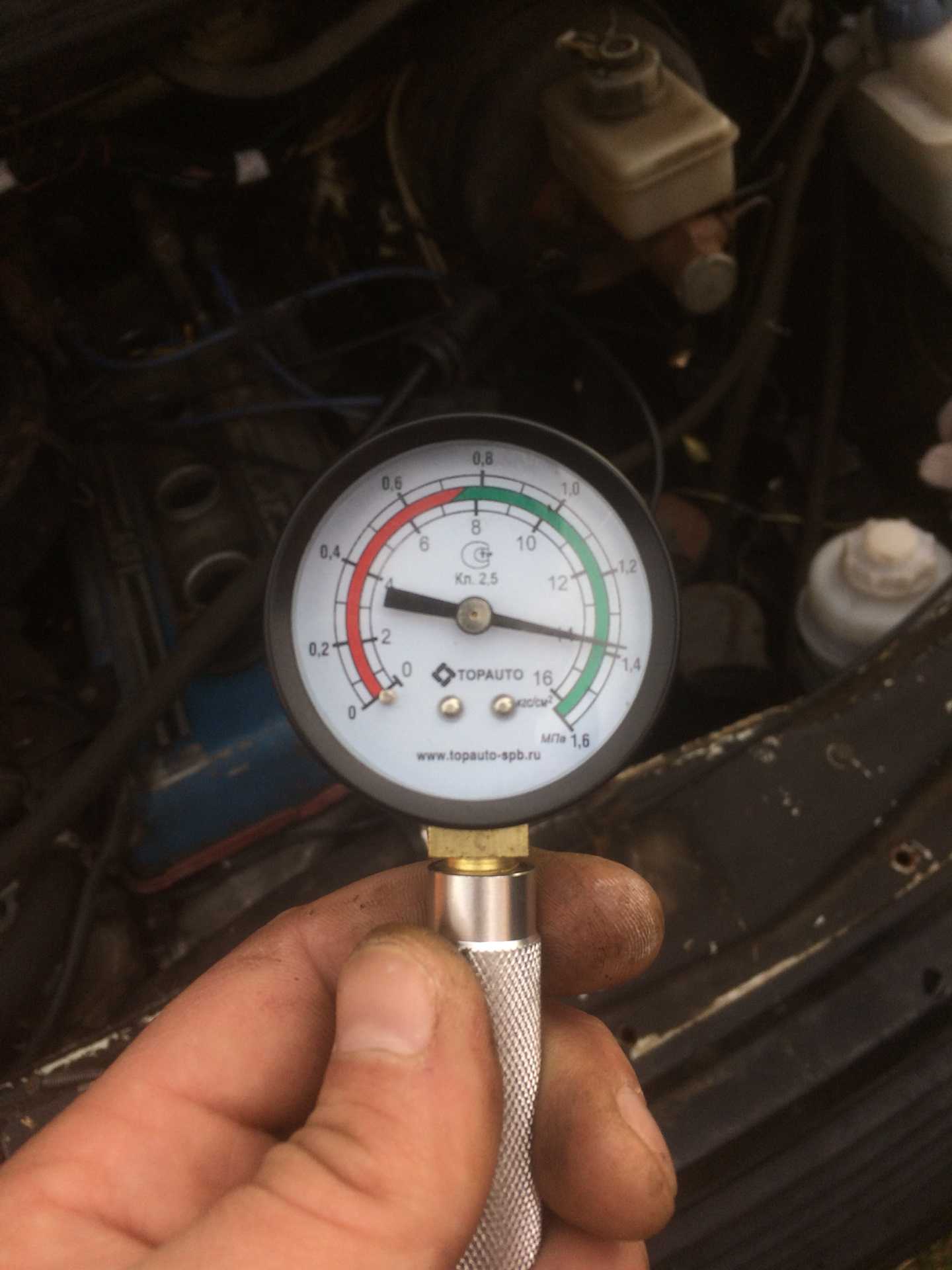

Выбираем компрессометр

Очень Важным является момент, какой двигатель установлен на Вашем авто, бензиновый или дизельный.

Бензиновый двигатель.

В данном случае, достаточно приобрести не дорогой компрессометр с резьбовым наконечником, который можно вкрутить в свечное отверстие. Если будет наконечник без резьбы, то Вам придется его вжимать, а это не удобно и показания компрессометра будут не точными.

Обратите внимание на место положение клапана фиксации давления. В качественных компрессометрах он находится непосредственно в наконечнике, который вставляется в свечное отверстие, а не под самим манометром. Это позволит Вам получить более точные измерения, без занижений показаний

Это позволит Вам получить более точные измерения, без занижений показаний.

Дизельный двигатель.

В данном случае ситуация на много сложнее и самостоятельно проводить такие измерения не рекомендуется по нескольким причинам:

1. Необходимо снимать свечи накаливания или форсунки. Не каждый водитель это сможет сделать и не у каждого есть специальный инструмент для выполнения таких работ;
2. Вам понадобится специальный переходник, который покупается отдельно или может уже входить в комплект дорогих компрессометров.

В таком случае Вам лучше обратиться в автосервис.

Можно приобрести импортный компрессометр, который изначально снабжен большим количеством переходников для различным марок автомобилей, но стоит такой комплект не дешево и используется в основном в автосервисах.

Способы решения проблемы

1. Проверка и очистка форсунок. Регулярная диагностика и профилактика форсунок может предотвратить проблемы с компрессией в инжекторе. Необходимо проверить состояние форсунок и удалить все накопившиеся отложения и загрязнения.

2. Замена форсунок. Если очистка форсунок не помогла восстановить компрессию, то следует обратиться к специалисту для замены форсунок на новые

При выборе новых форсунок необходимо обратить внимание на качество и совместимость с двигателем

3. Замена топливного фильтра. Засорение топливного фильтра может привести к ухудшению работы форсунок и, как следствие, к отсутствию компрессии в инжекторе. Регулярная замена топливного фильтра поможет улучшить пропускную способность и предотвратить загрязнение форсунок.

4. Проверка и замена свечей зажигания. Неисправные или изношенные свечи зажигания могут быть причиной проблемы с компрессией. Необходимо проверить состояние свечей зажигания и при необходимости заменить их на новые.

5. Проверка и регулировка давления топлива. Низкое давление топлива может приводить к недостаточному сжатию в инжекторе. Проверьте давление топлива и, при необходимости, отрегулируйте его до рекомендуемого значения.

6. Замена катушки зажигания. Если катушка зажигания не функционирует должным образом, это может привести к проблемам с компрессией. Следует проверить работу катушки зажигания и при необходимости заменить ее.

7. Регулярное техническое обслуживание. Регулярное обслуживание и замена неисправных деталей помогут предотвратить проблемы с компрессией в инжекторе. Следуйте рекомендациям производителя по техническому обслуживанию и своевременно заменяйте изношенные детали.

Нормативные требования к компрессии ЗМЗ 406 инжектор

Компрессия играет важную роль в работе двигателя ЗМЗ 406 инжектор. Она определяет эффективность сгорания топлива, мощность и экономичность работы двигателя. Нормативные требования к компрессии задаются производителем и могут различаться в зависимости от модели двигателя и его назначения.

Согласно техническим характеристикам, нормы компрессии для ЗМЗ 406 инжектор находятся в пределах 9,2-9,5 единиц. Это означает, что при сжатии смеси в цилиндре она должна достигать указанного значения давления.

При этом, необходимо учитывать, что компрессия может изменяться в зависимости от ряда факторов, таких как:

• Износ поршней и цилиндров;
• Состояние прокладок и уплотнений;
• Корректная работа клапанов;
• Качество топлива;
• Температура окружающей среды;
• Корректная работа системы питания;
• Наличие слипов между поршнем и цилиндром;
• Прокладки головки блока цилиндров;
• Нарушения в работе системы охлаждения.

При выпуске двигателя ЗМЗ 406 инжектор изготовитель проверяет его компрессию и устанавливает нормы. Однако, со временем и при эксплуатации могут появляться изменения в работе двигателя, что может сказаться на компрессии. Поэтому рекомендуется периодическое проведение диагностики и измерение компрессии для выявления возможных проблем и предотвращения серьезных повреждений.

Если компрессия ЗМЗ 406 инжектор не соответствует нормам, это может свидетельствовать о проблемах в системе питания, пробках в вентиляционных отверстиях, износе поршней и многих других факторах, требующих незамедлительного вмешательства.

Для повышения или восстановления компрессии ЗМЗ 406 инжектор необходимо провести ряд мероприятий, включающих в себя ремонт или замену деталей, очистку и наладку системы питания, использование высококачественного топлива и др.

Соблюдение нормативных требований к компрессии является одним из ключевых условий для надежной и долговечной работы двигателя ЗМЗ 406 инжектор.

Влияние неправильной компрессии на работу двигателя ЗМЗ 406 инжектор Газель

Компрессия в двигателе играет ключевую роль в обеспечении нормальной работы и эффективности двигателя ЗМЗ 406 инжектор Газель. Она отвечает за сжатие воздушно-топливной смеси в цилиндрах двигателя перед зажиганием, что влияет на его мощность, экономичность и надежность.

Неправильная компрессия может привести к ряду проблем и негативно сказаться на работе двигателя. Одной из основных причин неправильной компрессии является износ или повреждение поршневых колец, что может привести к утечке сжатого воздуха и газов из цилиндра. В результате, двигатель будет иметь недостаточную компрессию, что повлияет на эффективность сгорания топлива и мощность двигателя.

Кроме того, низкая компрессия может привести к проблемам с холостым ходом двигателя и его пуском. Воздушно-топливная смесь может недостаточно сжиматься, что приводит к проблемам с зажиганием и неправильной работе двигателя на холостом ходу.

С другой стороны, слишком высокая компрессия может вызвать преждевременное зажигание, что может привести к детонации. Детонация — это нежелательное явление, когда смесь в цилиндре воспламеняется не по команде зажигания, а вследствие неправильного соотношения топлива и воздуха, что может повредить двигатель и снизить его производительность.

Таблица: Последствия неправильной компрессии

Проблема	Последствие
Низкая компрессия	— Снижение мощности двигателя— Экономичность двигателя— Проблемы с холостым ходом и пуском
Высокая компрессия	— Риск детонации— Повреждение двигателя

Для обеспечения нормальной работы и долговечности двигателя ЗМЗ 406 инжектор Газель необходимо регулярно проверять и поддерживать правильную компрессию. При обнаружении проблем с компрессией рекомендуется обратиться к специалистам для диагностики и устранения неисправностей, а также обеспечить своевременную замену изношенных деталей.

Последовательность выполнения диагностики

Для диагностики двигателя ЗМЗ 406 инжектор рекомендуется следовать определенной последовательности действий. Ниже представлены основные этапы данной процедуры:

1. Подготовка автомобиля к диагностике:
   • Убедитесь, что автомобиль находится на ровной и устойчивой площадке.
   • Выключите двигатель и снимите ключ с замка зажигания.
   • Откройте капот и установите его в фиксатор.
   • Проверьте уровень масла и охлаждающей жидкости, а также состояние ремней привода и проводов.
   • Убедитесь, что батарея заряжена и фильтры очищены.
2. Сбор информации:
   • Подключите диагностический сканер к разъему диагностики OBD-II на вашем автомобиле.
   • Считайте и запишите коды ошибок из памяти управляющего блока двигателя.
   • Изучите описание полученных кодов, чтобы определить причину проблемы.
   • Проверьте данные о текущих параметрах работы двигателя, таких как температура охлаждающей жидкости, обороты коленчатого вала, давление в системе топлива и т.д.
3. Визуальный осмотр:
   • Осмотрите двигатель на наличие видимых повреждений, утечек жидкостей и отсоединенных или поврежденных проводов.
   • Проверьте состояние датчиков, клапанов и электропроводки на наличие коррозии или загрязнения.
   • Оцените состояние ремней привода и проверьте их натяжение.
   • Проверьте состояние фильтров воздуха и топлива, а также электрических соединений и разъемов.
4. Проверка системы впрыска топлива:
   • Проверьте давление топлива в системе впрыска.
   • Проверьте работу форсунок и клапана регулятора давления топлива.
   • Проверьте состояние топливных насосов и фильтров.
5. Дополнительные проверки:
   • Проверьте работу датчиков температуры, давления, скорости, положения дроссельной заслонки и других важных параметров.
   • При необходимости, проведите измерение компрессии в цилиндрах двигателя.
   • Проверьте состояние системы зажигания и корректность работы свечей зажигания.
   • Проверьте исправность системы вентиляции картера.
6. Анализ полученных данных и принятие дальнейших решений:
   • Изучите все полученные результаты и сравните их с нормативными значениями.
   • Определите основные причины возникших проблем и примите решение о необходимых ремонтных действиях.
   • При необходимости, выполните регулировку или замену неисправных деталей и компонентов.

Данная последовательность выполнения диагностики поможет вам систематически и эффективно идентифицировать проблемы и принять необходимые меры для их устранения.

Способы улучшения

1. Увеличение мощности двигателя

Одним из главных способов повышения компрессии и улучшения работы двигателя ЗМЗ 406 является увеличение мощности. Для этого можно установить более производительный карбюратор, заменить выхлопную систему, а также улучшить систему подачи топлива и воздуха.

Также следует убедиться, что система зажигания настроена правильно и используется качественное топливо, чтобы двигатель работал на максимальной мощности.

2. Замена поршней и расширительных колпачков

Если причиной низкой компрессии является износ поршней и расширительных колпачков, то их замена может значительно улучшить работу двигателя ЗМЗ 406. При этом следует выбирать качественные детали, чтобы обеспечить долгую и надежную работу двигателя.

3. Использование присадок и добавок к топливу

Для улучшения работы двигателя и повышения компрессии можно использовать специальные присадки и добавки к топливу. Они могут помочь удалить накипь и загрязнения, улучшить смазывающие свойства топлива и защитить двигатель от коррозии.

Однако следует помнить, что не все присадки и добавки подходят для каждого двигателя, поэтому перед использованием следует ознакомиться с инструкцией и рекомендациями производителя.

Подготовка рабочей площадки

Перед началом проверки двигателя ЗМЗ 406 необходимо подготовить рабочую площадку, чтобы обеспечить безопасность и комфорт при выполнении всех операций.

1. Разместите автомобиль на ровной горизонтальной поверхности, обеспечивая хорошую видимость и доступ к двигателю.

2. Убедитесь в отсутствии посторонних предметов и материалов, которые могут помешать работе или привести к возгоранию.

3. Обозначьте главные элементы двигателя, такие как аккумулятор, топливный насос, фильтр воздуха и топлива.

4. Подготовьте все необходимые инструменты и расходные материалы, такие как отвертки, ключи, мешок для сбора мусора и смазку.

5. Проверьте наличие пожаротушителя на рабочей площадке и убедитесь, что он находится в исправном состоянии.

6. Убедитесь в наличии средств индивидуальной защиты, таких как перчатки, маска и защитные очки.

7. При необходимости, проконсультируйтесь с руководством по эксплуатации автомобиля для получения дополнительной информации о подготовке рабочей площадки.

Вся эта подготовка позволит вам работать с двигателем ЗМЗ 406 с максимальной эффективностью и безопасностью.

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом. Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.
