Гидрокомпенсаторы 406. Выбор производителя и особенности эксплуатации.
Как уже было сказано выше, я предпочитаю гидрокомпенсаторы немецких производителей INA или Kolbenschmidt. В данном случае это фирма INA. В области гидриков и роликов, на сей день это законодатели моды. Наверное самой лучшей характеристикой качества запчастей данной фирмы является, то, что это поставщик немецких конвейеров. На примере нескольких десятков двигателей могу сказать, что после замены, двигатель начинает работать ПО ДРУГОМУ. Во первых тише, но самое главное, «немножко» изменяются динамические характеристики. Ну а как может быть иначе, когда клапана теперь «нормально» и «вовремя» теперь открываются и закрываются. И пожалуйста, не забывайте что гидрокомпенсаторы, это часть двигателя, которая очень критично относится к качеству моторного масла. Очень часто слышу мнение о том, что в том что гидрики «тарахтят» нет ничего страшного. Но дело в том, что во всех современных двигателях есть датчик детонации. «Прострелы» гидриков он понимает как детонацию в цилиндрах, и загоняет зажигание «в минус». Вместо того, чтобы давать опережение.
Расчет функционального блока 304 предполагает максимальное положение хода наклонной пластины переменного насоса. В качестве альтернативы можно использовать фактический угол пластины с более сложными расчетами. Выход 306 подается на умножитель 308, который допускает умножение на коэффициент 310 умножителя, который предпочтительно устанавливается с номинальным значением 95, чтобы обеспечить выборку поля подачи. Расчет потока по линии 312 дополнительно модифицируется корректирующим коэффициентом 314 при суммировании соединения.
Проверяем стучащий гидрокомпенсатор
Предварительно определите, каким гидрокомпенсатором нужно заняться вплотную, можно простым способом. Те гидрокомпенсаторы, которые выставлены в верхней мертвой точке, нужно слегка придавить отверткой, которая используется как рычаг.
Если под легким нажатием гидрокомпенсатор «проваливается», значит, он не отрегулирован и издает стук. Можно даже для «чистоты эксперимента», быстро нажимая на рычаг-отвертку, постучать гидрокомпнсатором.

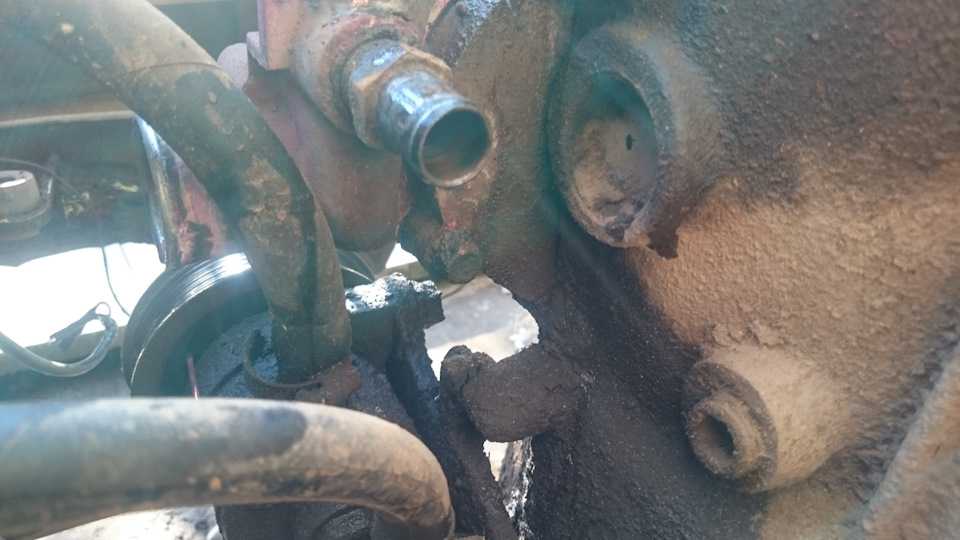

Вот где расположены на моторе метки.
Проверив одни гидрокомпенсаторы, проверните звездочку распредвала на 180°, чтобы коленвал провернулся на 360° соответственно. И приступайте к проверке следующей группы. «Правильные» гидрокомпенсаторы «мертво» стоят на месте и не реагируют на легкое надавливание отвертки-рычага.
После предварительного определения неотрегулированных гидрокомпенсаторов, убедитесь, что нет ошибки. Проверить это легко, существует давний, «дедовский» способ. После того как сняли крышку коробки распредвала, на «расхлябанные» гидрокомпенсаторы надавите пальцем. Если ошибки нет, то они легко нажмутся.
Ещё кое-что полезное для Вас:
Регулировка гидрокомпенсаторов не всегда дает желаемый результат. Бывает такое, что они оказываются сильно стертыми, и регулировки попросту не хватает. Выход в данной ситуации — их замена на новые.
После регулировки или замены гидрокомпенсаторов проверьте работу мотора. Для этого его надо завести. После запуска двигателя, какое-то время слышится стук. Не стоит сразу пугаться, гидрокомпенсатор должен «прокачаться». Если все прошло правильно, стук скоро прекратится.
Чтобы перестраховаться и окончательно убедиться, что все сделано правильно, заглушите мотор. Немного подождите и заведите снова, стук повториться не должен. Если стука мы не услышали, значит «плохие» гидрокомпенсаторы определены правильно.
Как бы далеко ни продвинулась автомобильная индустрия, сколько бы электронных устройств, определяющих автомобильные поломки, ни было изобретено, для отечественных автомобилей мы часто применяем старые, проверенные, «дедовские» способы диагностики. Они гораздо доступнее, не требует дорогостоящей аппаратуры и не уступают по точности инновационным способам.
А применимо к отечественной автомобильной технике, которая часто производится по устаревшим технологиям, «дедовские» способы диагностики автомобилей являются самыми правильными и доступными рядовым автолюбителям.
http://avtomechanic.ru/dvigateli/dvigatel-zmz-405-406/kak-proverit-i-zamenit-gidrotolkatel-privoda-klapanov-zmz-405-zmz-406http://topmekhanik.ru/kak-opredelit-neispravnyj-gidrokompensator/http://lifanovod.ru/proveryaem-gidrokompensatory-na-ispravnost-svoimi-rukami/http://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-gidrokompensatory/http://topmekhanik.ru/kak-opredelit-neispravnyj-gidrokompensator/
голоса
Рейтинг статьи
Стук гидрокомпенсатора – вероятные причины и их решение.
Есть две причины стука гидрокомпенсатора – в его внутреннюю полость не поступает масло (или поступает, но мало), изношены рабочие поверхности, из-за чего масло из наполненного компенсатора выдавливается наружу. Масло может не поступать в гидрокомпенсатор из-за попадания металлической стружки (остатки производства) в очень тонкий канал или из-за его закоксовывания при использовании некачественной смазки. Проблемы из-за стружки обычно возникают на этапе обкатки или после нее. Если же стук в приводе клапанов начал появляться после 20 тыс. км, вероятнее всего, закоксовались тонкие масляные каналы.
Заклинивший гидрокомпенсатор – это, как правило, результат использования некачественного масла.
Если стук исчез после промывки двигателя, желательно сменить масло. И не экономьте, а залейте в мотор хорошее масло – тот тип и сорт, который указан в руководстве по эксплуатации машины.
Владимир Корницкий Фото Юрия Нестерова
Технические данные ЗМЗ 406
- Производитель ЗМЗ 406 Заволжский завод по производству автомобильных моторов. Период выпуска с 1997 по 2008 год.
- Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров.
- Материал изготовления БЦ особо прочный сплав чугуна.
- Система газораспределения DOHC, имеющая два вала газораспределения и 16 клапанов. Привод ГРМ цепной, имеющий две ступени, оборудованный гидравлическим натяжителем.
- Инжекторную систему питания имеет модель ЗМЗ 4062. Карбюраторной системой оборудованы ЗМЗ 4061, и ЗМЗ 4063.
- Ход поршня данного ДВС составляет 86 мм., диаметр его цилиндров 92 миллиметра.
- Степень сжатия у 4061 модели 8:1, у 4062 и 4063 модели степень сжатия составляет 9.3:1.
- Точный объём ДВС 2286 куб., сантиметров.
- Используемое горючее АИ 76, АИ 92 в зависимости от степени сжатия.
- Нормы Европейского соответствия по выбросам токсичных веществ для инжекторной версии ЗМЗ 4062 Евро 2 и Евро 3.
- Вес силового агрегата 185 и 187 килограммов.
Мощность
ЗМЗ 4061 при 4500 оборотов мин., равна 100 л., сил, ЗМЗ 4063 при 4500 оборотов мин., равен 110 л., сил, ЗМЗ 4062 при 5200 оборотов мин., равна 145 л., сил. Крутящий момент 177, 186, 201 Нм при 3500 и 4000 оборотов мин., для соответствующих моделей ЗМЗ.
Расход топлива
Расход горючего при движении в городском режиме 13.5 литров на 100 км., пробега, по трассе 8.8 литра, общий расход горючего 11 литров на 100 км., пробега. Данные соответствуют расходу Газ 31105 с МКПП.
Сколько литров масла и какого заливать
Допустимый расход моторной смазки 0.1 литр на 1000 км., пробега. Виды используемого масла: 15W40, 10W40, 20W40, 10W30, 5W40, 5W30. Объём масла в двигателе 6 литров. Для замены брать 5.4 литра. Замену моторной смазки производить каждые 7 тыс., км., пробега.
Ресурс двигателя
Ресурс работы мотора по данным производителей 150 тыс., км. В реальности, при бережном вождении и правильном своевременном обслуживании эта цифра может быть в два раза больше.
Как проверить гидрокомпенсаторы клапанов на работоспособность своими руками
Всем доброго времени суток! Самостоятельный ремонт автомобиля многим доставляет удовольствие. Есть ряд автовладельцев, которые любит ковыряться в собственной машине. И у них вряд ли возникнут проблемы с тем, как проверить гидрокомпенсаторы.
Если вы не знаете, что это такое, где находятся эти компенсаторы и зачем вообще они нужны, заниматься ремонтом своими руками я вам не советую. Слишком много рисков.
Хотя в действительности проверка на работоспособность не сопряжена с какими-то сложными процедурами. Проверить можно и самому, а вот ремонт уже стоит доверить специалистам.
Предлагаю обсудить вместе со мной эту тему. Я расскажу, что удалось выяснить мне, а вы, при желании, добавьте, прокомментируете или поправьте меня, если вдруг найдете где-то ошибку. От них никто не застрахован.
Замена гидрокомпенсаторов на газели 406 двигатель
Александр3102 » 20 сен 2011 07:52
Re: гидрокомпенсаторы змз-406
Домовед » 20 сен 2011 07:57
Re: гидрокомпенсаторы змз-406
Александр3102 » 20 сен 2011 08:04
Re: гидрокомпенсаторы змз-406
fil м848кв-52 » 20 сен 2011 09:53
Волга — это маленькая квартира
Re: гидрокомпенсаторы змз-406
Макс » 20 сен 2011 20:43
Re: гидрокомпенсаторы змз-406
Александр3102 » 22 сен 2011 11:29
Re: гидрокомпенсаторы змз-406
Memphis » 22 сен 2011 12:57
Re: гидрокомпенсаторы змз-406
Макс » 23 сен 2011 21:18
Re: гидрокомпенсаторы змз-406
Никола » 24 сен 2011 22:28
Re: гидрокомпенсаторы змз-406
макс_52 » 27 сен 2011 16:10
Re: гидрокомпенсаторы змз-406
Долганичев Андрей » 29 сен 2011 18:56
Re: гидрокомпенсаторы змз-406
BaHe4ka » 08 окт 2011 12:54
Re: гидрокомпенсаторы змз-406
Александр2 » 08 окт 2011 15:57
Re: гидрокомпенсаторы змз-406
BaHe4ka » 09 окт 2011 03:17
Вспомни пожалусто название плиз .. хоть я и купил из залотой серии .. Но всё же , вдрук в дальнейшем пригодится
Re: гидрокомпенсаторы змз-406
-Keeper- » 18 окт 2011 09:14
Re: гидрокомпенсаторы змз-406
Тень админа » 18 окт 2011 10:43

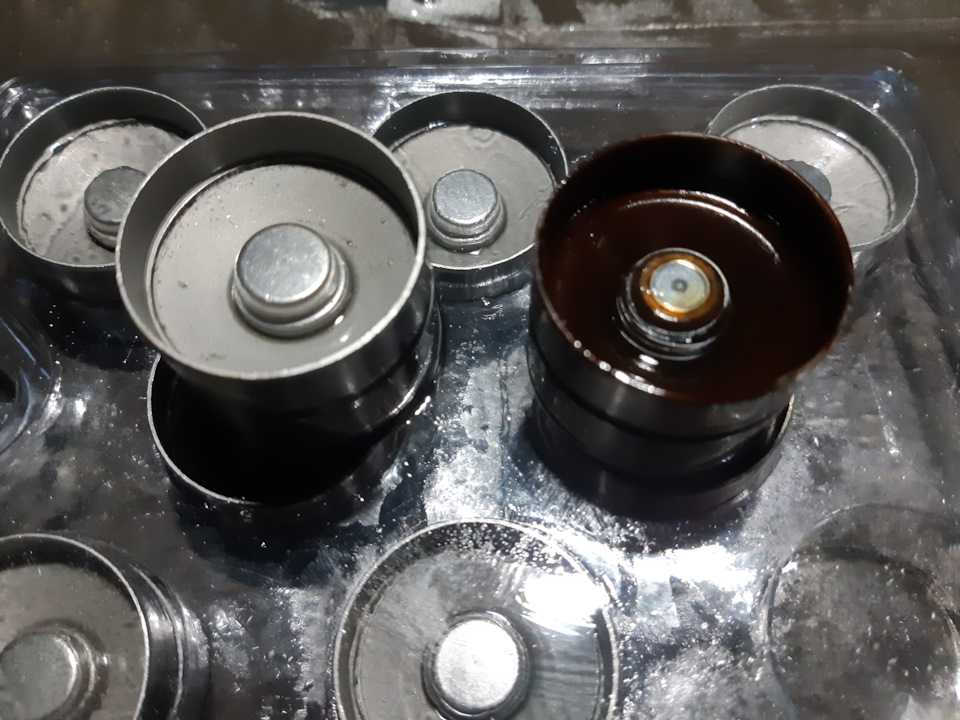

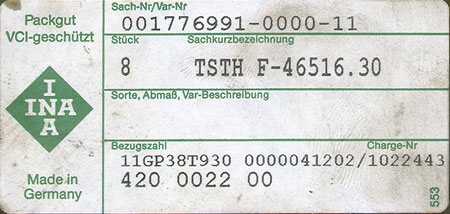

INA F-46516.30 (продаются в прозрачной пластмассовой коробке по 8 шт.) INA F-46592.4 (продаются поштучно)
Изначально на конвейер ЗМЗ поставляли немецкие толкатели INA F-46580.21. Их основной недостаток -высокая цена; изделия выпускали чуть ли не специально для ЗМЗ. Кроме того, есть и технический недочет. Под действием силы тяжести масло из такого толкателя при выключенном моторе вытекает. Следствие — сухое трение при очередном пуске мотора, продолжающееся до тех пор, пока давление в системе не вырастет до номинала и масло вновь не поступит внутрь. Аналогичную конструкцию имеют пермские толкатели ГТ-35, отличающиеся от прототипа не в лучшую сторону по качеству изготовления, хотя их рыночная цена практически одинакова.
Затем ЗМЗ попросил у немцев толкатель посовременнее и получил INA F-46592.4 — с конца 2000 года их поставляют на завод. Внутри этих изделий расположена специальная воронка М-образной формы в разрезе. Это гарантирует сохранение определенного объема масла даже после остановки двигателя. Кстати, такие толкатели на грамм легче предыдущих. Еще одно отличие INA F-46592.4 — воронка не приваривается к корпусу, а зачеканивается — разработчики считают, что это не менее надежно, но более технологично.
С появлением таких изделий старые уже не рекомендуют к установке на заволжские моторы, да их, в общем-то, уже и нет в продаже. Зато там попадаются изделия INA F-46516.30 — упакованные, все из себя фирменные, но — бесполезные для ЗМЗ. Они предназначены для группы «Фольксваген-Ауди» и только для нее — на 406-е моторы их ставить нельзя: одного только внешнего сходства для подобного «трудоустройства» мало. Решающее значение имеют не габаритные размеры, а внутренняя конструкция элементов, которая определяет так называемое время просадки компенсатора, характеризующее подвижность его элементов. Заметим: компенсаторы этой группы более массивные и весят примерно на 5 г больше, чем рекомендованные фирмой.
Получается, что стоит брать INA F-46592.4
Те, кто по каким-либо причинам предпочитает немецким изделиям испанские, могут присмотреться к компенсатору AJUSA(«Ахуса») под номером 85000500 — другие не годятся. Его внешний отличительный признак — маслопроводное отверстие, расположенное под острым углом к цилиндрической поверхности компенсатора — у пермских и немецких изделий этот угол был прямым. Кроме того, около этого отверстия у «Ахусы» предусмотрена полукруглая канавка: по мнению разработчиков, она обеспечивает эффективный смыв грязи, предотвращая ее попадание внутрь изделия.
Признаки и причины поломки гидрокомпенсаторов
Первыми причинами выхода из строя гидрокомпенсаторов, является некачественное масло, которое в свою очередь забивает масляные каналы и высокий износ рабочих поверхностей обратного клапана и плунжера.
Первым признаком неисправности гидрокомпенсатор является характерный стук двигателя, как при оборотах, так и на холостом ходу. Такая проблема может быть вызвана присутствием воздуха в полости гидрокомпенсатора (обычно при недостаточном уровне масла в ДВС или в редких случаях при долгосрочном простое автомобиля под большим уклоном). Не замененное вовремя моторное масло, также влияет на работоспособность гидрокомпенсаторов. Ну и конечно сами гидрокомпенсаторы не вечны. Они могут выйти из строя ввиду своего довольно долгого срока службы.
Причина стука гидрокомпенсатор на прогретом двигателе:

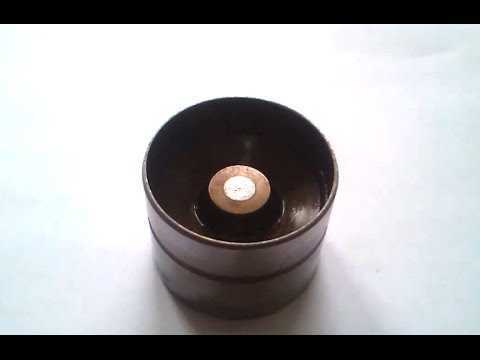

Устройство гидрокомпенсаторов
Система устройства гидрокомпенсатора хоть и «узкая штука», но совершенно не непростая . Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем движки распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.
Вследствие чего же, гидрокомпенсатор не воспринимает не каких усилий, что дозволяет внутренней пружине выжать плунжер, благодаря этому зазор исчезает. В место, которое возникло под плунжером, через клапан попадает масло. Опосля полного наполнения гидрокомпенсатора моторным маслом, давление снутри мотора и давление гидрокомпенсатора сравнивается и клапан запирается.
Когда кулачок распредвала поворачивается к гидрокомпенсатору выпуклой стороной, он под усилием начинает толкать его вниз. Заполненный моторным маслом компенсатор имеет удовлетворенную твердость, для того чтоб без утрат передать усилие на передвигающиеся распредвала , а они в свою очередь на ГРМ. В таком процессе, маленькая часть масла выходит из гидрокомпенсатора , в итоге образуя маленький зазор, который был сначала всего цикла.
Механизм работы гидрокомпенсатора дозволяет не допустить рабочих зазоров ДВС, также не допускает зазоров даже при жарком движке, и зазоров связанных с износом ГРМ.
Основные виды неисправностей
Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:
- Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
- В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
- Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
- Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.
Пункты 1-3 у нас иллюстрируются на фото:
Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.
Процесс тестирования «от и до»
Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:
- Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
- На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
- Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
- Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
- Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
- Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.
Сейчас нам осталось выяснить, чем вызывается вспенивание масла. На самом деле к появлению эффекта приводит как недостаток, так и избыток масла двигателя. Совет: нужно долить расходную жидкость до метки MIN либо избавиться от её избытка.
Из всего сказанного делается простой вывод: парковать автомобиль на склоне нужно только по необходимости. Все опытные автовладельцы об этом знают.
Прокачка гидрокомпенсаторов
При определенных условиях эксплуатации автомобиля (длительные перерывы в работе, износ плунжерных пар ГК) может произойти частичное вытекание масла из гидрокомпенсаторов (завоздушивание). Это проявляется стуками в приводе ГРМ прогретого двигателя.
Удалить воздух из компенсаторов можно следующим образом: сначала следует дать двигателю поработать 2-3 мин. при постоянных оборотах (2-2,5 тыс. об/мин), затем при переменных (2-3 тыс. об/мин), а после этого 30-50 сек на холостых. Шумы в ГРМ должны исчезнуть, но если они сохраняются, весь цикл повторяется, иногда — несколько раз. Если это не поможет, следует искать неисправные ГК и причину их выхода из строя.
Расценки
Замена компенсаторов — удовольствие не из дешевых. Стоимость одного нового ГК в зависимости от его типа — 27-109 грн. Работа по замене комплекта гидрокомпенсаторов на СТО обойдется владельцу еще в 150-170 грн. Если клапаны «застучали» (из-за износа плунжерной пары), можно на время отодвинуть ремонт, заменив масло в двигателе более вязким. Допускается замена синтетического масла полусинтетическим, а в подержаных иномарках — даже минеральным. Хотя в последнем случае, как мы ранее упоминали, возможно появление других отрицательных явлений.
Принцип действия гидрокомпенсаторов
Затем общий сигнал потока сравнивается с сигналом, представляющим общий выход насоса, для генерации резервного сигнала.
Наконец, модифицированный модификатор ограничения скорости генерируется из резервного сигнала и умножается на предопределенные сигналы отношения, так что сигналы отношения ограничены разностью между мощностью насоса и потребностью насоса.
- Остальные гидротолкатели заменяют аналогично.
- Установите распределительный вал и детали привода газораспределительного механизма в порядке, обратном снятию.
Не секрет что холодный металл сжимается, горячий расширяется. Собственно для этого и существует целая «наука», которая называется «допуски и посадки»
Для двигателя автомобиля это очень важное понятие, поскольку перепад температур очень большой. Температура в камере сгорания достигает +600 градусов, в то время как «на улице» может быть -50
Таких «температурнозависимых» узлов в автомобиле несколько.
Основные, это пара поршень-цилиндр и пара распредвал-клапан. И если первая пара никак не регулируется, а задается изначально при конструировании двигателя, то для автоматической регулировки второй пары и был изобретён гидрокомпенсатор. Данная деталь для двигателей -406, -405, -409 одинакова.
Срок службы и правильная работа
Гидрокомпенсаторы змз, как впрочем и другие гидрики, являются гидромеханической парой и имеют конечный срок службы. В китайском исполнении, тарахтения начинаются где то в районе 60-80 тысяч километров, в немецком после 150 тысяч, не ранее. Самым главным параметром их работы является давление масла. Длительное время приезжали клиенты, которые жаловались на “тарахтение” гидриков на холостом ходу, мы их меняли на немецкие, но картина сильно не изменялась. Чтобы не быть голословным, я сделал свой достаточно точный масломер (прибор для измерения давления масла) и провел ряд экспериментов. Резюме следующее: гидрокомпенсаторы змз 409, 405, 406 нормально работают при давлении масла на холостых оборотах не менее 1, 2 кг. В подавляющем количестве случаев, особенно это касается змз 409 на патриотах, давление около 1 кг. Самое противное, что это не результат износа двигателя, а следствие заводских прошивок ЭБУ, где в угоду экологии, уменьшают обороты холостого хода. Или не понимая или наплевав на давление масла.
Немного о причинах
Начнем со стуков компенсаторов, которые возникают при некорректной работе. Тогда в системе не образуется необходимое давление. Причин тому несколько:
- износилась плунжерная пара;
- компенсатор заклинило, и произошло это из-за масляных нагаров;
- элемент загрязнен накипью или окалиной;
- загрязнения возникли от хлопьев сгоревшей смазки;
- в компенсаторе или масляном канале имеются посторонние предметы;
- под шариковым клапаном оказалось инородное тело.
Также нельзя обойти стороной разницу причин стуков на холодном и на горячем двигателе.
Если вы слышите, как стуки возникают при холодном моторе, но при этом на разогретом силовом агрегате их нет, здесь есть свои причины.
Перечислим основные факторы, приводящие к стукам ГК на холодном (не прогретом) ДВС:
- используется не соответствующее требования по вязкости масло;
- вышел из строя редукционный клапан;
- компенсатор сломался или износился;
- в моторе мало масла;
- в смазку попала иная жидкость;
- масляный фильтр засорен;
- автомобилист не провел своевременную смену моторной смазки.
Но также стоит отметить, что стуки появляются и на горячем моторе.
В этой ситуации выделяют несколько возможных причин:
- летом используется зимнее масло;
- зимой применяется летняя смазка;
- компенсатор вышел из строя;
- ГК повредился;
- наблюдается сильный износ компенсатора;
- забился масляный фильтр;
- сломался редукционный клапан;
- некорректно работает масляная помпа (насос).
Ничего сложного в проверке работоспособности таких элементов как гидрокомпенсаторы нет. Работу можно выполнить своими руками в стандартных гаражных условиях.
Но устранять выявленные причины самому или нет, вопрос куда более серьезный. Рекомендую дважды подумать, прежде чем лезть в мотор своими руками. Это не так просто, как может показаться. Если вы уверены в своих силах, тогда дерзайте.
Чего точно делать не стоит, так это продолжать эксплуатировать свое транспортное средство, когда наблюдаются очевидные стуки в гидрокомпенсаторах. Если игнорировать этот совет, вы столкнетесь с еще более серьезными и дорогостоящими поломками.
Всем спасибо за внимание! Подписывайтесь, задавайте вопросы и оставайтесь с нами! Пригласить к нам своих друзей тоже будет не лишним!
43,25
Подготовка инструментов и деталей
Перед заменой гидрокомпенсаторов ЗМЗ 406 необходимо убедиться, что у вас есть все необходимые инструменты и детали. Это поможет вам справиться с задачей более эффективно и без лишних хлопот.
Вот список инструментов, которые понадобятся вам для замены гидрокомпенсаторов ЗМЗ 406:
1. Ключи:
- Ключ для снятия колеса;
- Ключ для снятия ремня ГРМ;
- Ключ для снятия гайки распределительного вала;
- Ключ для снятия гайки коленчатого вала;
- Ключ-трещотка с набором насадок;
- Ключ противоприжимной плиты.
2. Приспособления:
- Тяга для снятия пружин клапанов;
- Специальный ключ для снятия корзинок;

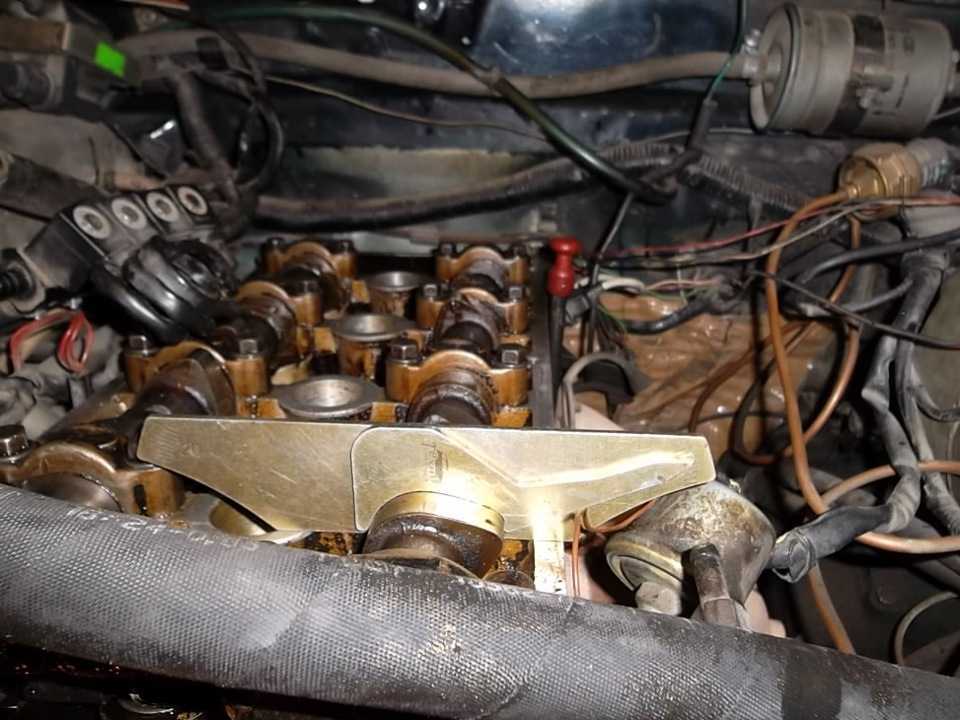

- Стяжки для фиксации распределительного вала.
3. Другие инструменты:
- Отвертки разных размеров;
- Клещи;
- Щетка для чистки деталей;
- Ломик;
- Резиновый молоток.
Также не забудьте подготовить все необходимые детали:
- Новые гидрокомпенсаторы ЗМЗ 406;
- Новые прокладки;
- Новые болты и гайки;
- Антигриз;
- Моторное масло и фильтр;
- Теплоизоляционная лента.
Однажды подготовив все инструменты и детали, вы будете готовы приступить к процессу замены гидрокомпенсаторов ЗМЗ 406 своими руками.
Почему стучат компенсаторы на 406 двигателе
Привет всем. Друг попросил узнать у драйвовчан. Почему могут стучать гидрокомпенсаторы на ЗМЗ 406? Масло на верхней метке, всё хорошо с уровнем. Ещё вот такое — бывет стучат как молоты об наковальню, а бывает вообще не стучат. По-разному бывает у него. Масло льёт такое же, как у меня — Shell 10-40.
Комментарии 25
Как катик и компенсаторы связаны между собой
Зачастую стучат из-за слабого давления, могут стучать из-за плохого масла, могут стучать после промывки двигателя ( просто забились всяким говном), так же возможно и без промывки забились после замены масла. Причин может быть масса.
У нас рабочая ГАЗель 405 мотор евро 2 стучали тоже выбили катализатор все прошло.
а всего то стоит мотор немного подогреть…до сотки…кольцам нихрена, а вот пружинка с волосок в гидрике страдает…
Ну у меня после замены масла застучали помню. Сначала на кочках стучали, потом постоянно стали. Причина — говна с моего любимого фильтра «Ливны Премьер» нагнало. Снимал валы, гидрики, чистил магистраль в голове. Внутри плавали какие-то куски как очень хрупкого пластика. Компенсаторы разбирал — в двух был шарик залипший на шламе от масла (эти два стучали только на холодную). Почистил, собрал — работают и не стучат. Обычно причина не в гидриках, а в проблемах с подачей масла. Ну или такие из ряда выходящие случаи, как мой.
Привет, дорогие друзья! Сегодня у нас важная тема, поскольку мы говорим с вами о том, почему стучат гидрокомпенсаторы (ГК) и что в таких случаях делать.
Начнем с того, что это за зверь. Гидрокомпенсатором называют детали, которые призваны регулировать правильные тепловые зазоры в вашем моторе. Причем происходит это в автоматическом режиме.
Подобными ГК оснащаются двигатели на ВАЗ 2112, 2110, на Ниве Шевроле, Фольксваген Поло Седан, Приора и даже Дэу Нексия. Про Газель и ее 405 двигатель, кстати, тоже не забываем. Суть в том, что в двигателе присутствуют данные устройства и они могут стучать. Опытный автовладелец сразу заметит, что машина издает посторонний шум.
Замена гидрокомпенсаторов 405-406-409 двигателя.
В статье подробно и последовательно описана замена гидрокомпенсаторов (Гидротолкателей) 405-406-409 двигателя. Каждая выполняемая операция сопровождается фотографией и пояснением. Приведен список взаимозаменяемых гидрокомпенсаторов с указанием их производителей. Данная статья поможет водителям произвести замену гидрокомпенсаторов своими руками.
При появлении стука механизма тепловых зазоров сапунов или детонации мотора, что является причиной выхода из строя одного или нескольких гидриков, встает необходимость их замещения.
На движителях 405, 406, 409 замена гидрокомпенсаторов процесс схожий, так как эти агрегаты похожи по своей конструкции.
Для того, чтобы до лесть до модуля тепловых зазоров сапунов, необходимо произвести его частичную разборку.
Сначала, открутив гайку на 13, демонтируем клемму минус с источника питания авто.
Далее производим демонтаж следующих деталей с автомобиле и с двигалки:

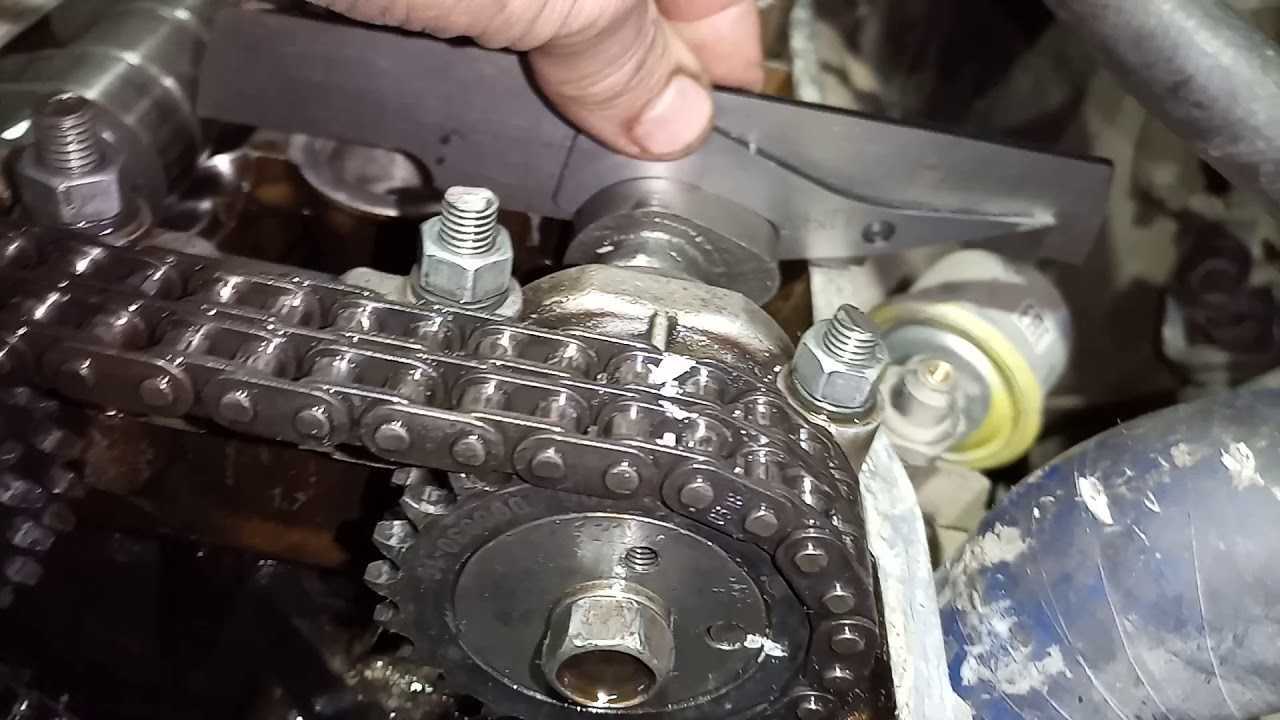

После этого выставляем распределительные валики по меткам на их звездочках. Для этого совмещаем отметину на нижней крышке цепей грм с рисской на демпфере колен вала, при установившемся плунжере первого горшка в высшей мертвой точке.
При этом кулачки первого горшка обоих распределительных валов должны смотреть в разные стороны:
Если кулачки сортировочных торсионов смотрят внутрь движителя, то необходимо колен вал провернуть на один оборот по часовой стрелке.
После этого разбираем двигалку дальше:

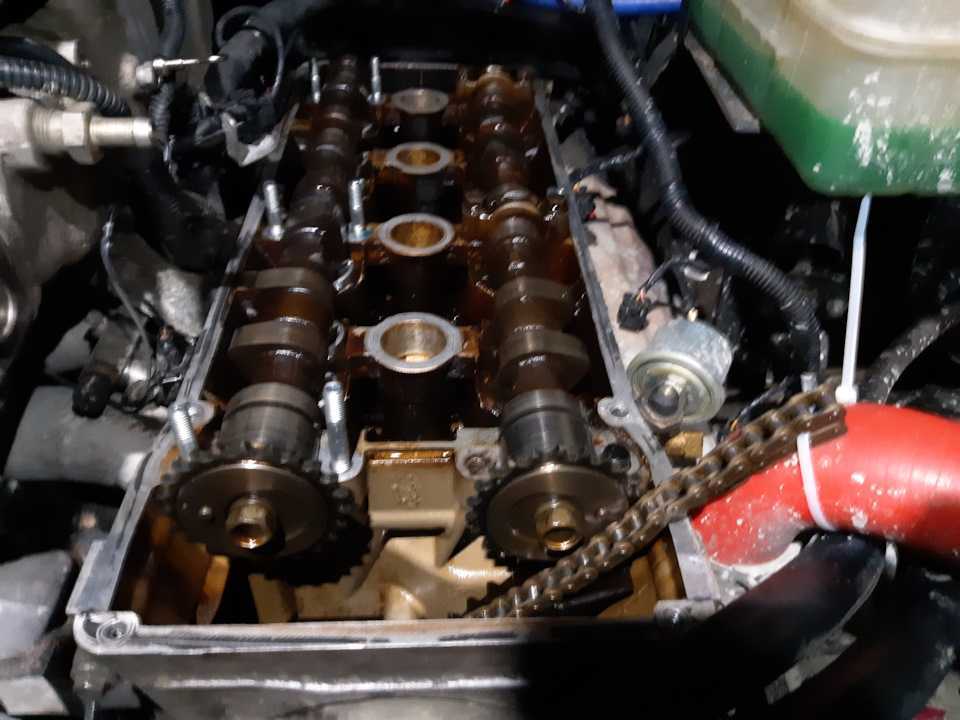

После того как была произведена частичная разборка агрегата и появился доступ к гидрикам, нужно проверить их исправность.
Чтобы определить какие гидромеханический термокомпенсаторы агрегата вышли из строя, необходимо на них сверху нажать большим пальцем.
Если гидрик твердый, не проваливается — значит он исправный. Если гидрокомпенсатор проваливается немного — значит он неисправен. Такой гидрик надо заменить.

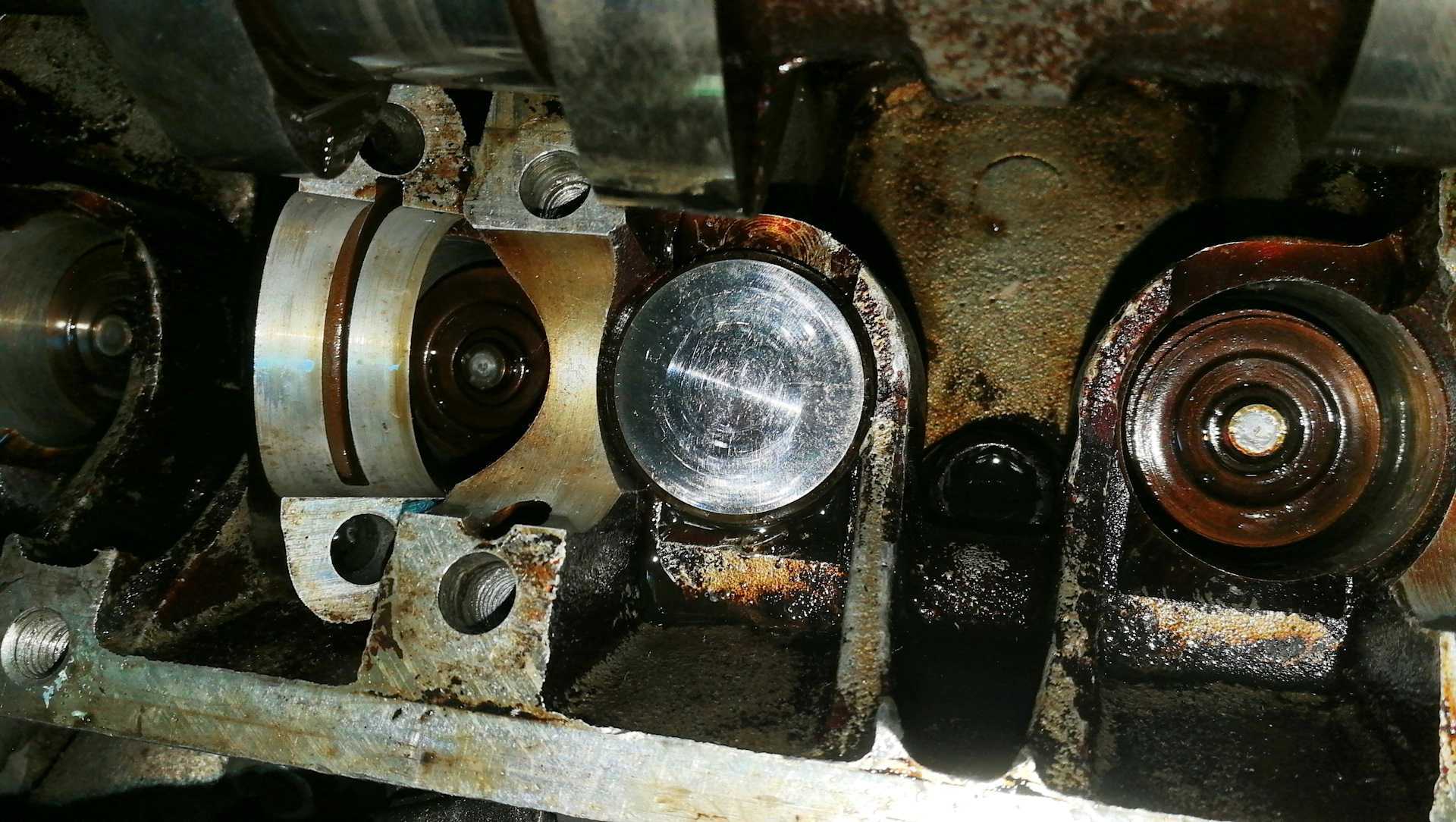

Удаляем неисправные гидравлические компенсаторы из их гнезд. Вынимать их удобней всего магнитом.
Для подмены подойдут гидромеханические компенсаторы следующих изготовителей:
Нет необходимости менять все устройства автоматической регулировки тепловых зазоров дросселей. Достаточно заменить только неисправные. Поэтому нужно купить комплект из 8 штук. Так будет дешевле. Даже из этого набора не все они уйдут на замену. Некоторое количество останется.
Перед монтажом новых гидравлических толкателей их нужно смазать моторным маслом.
Производится замена гидрокомпенсаторов. Для этого просто опускаем их в свои гнезда. Монтируем ножкой вниз и головой вверх.
Далее собираем двигатель в обратном порядке. Для этого выполняем следующие работы:
— в оболочку гидронатяжителя всунуть поршень 3 до упора стопорного кольца 4 в выступ приспособления;
Замена гидрокомпенсаторов процедура не сложная, но требует знаний и внимательности. Нужно быть собранным при установке кулачковых валов по отметинам и при закручивании метизов. Не забывайте, что они стальные, а детали движка алюминиевые. Соблюдайте моменты закручивания крепления всех деталей.
