Признаки неисправности пневмоклапана ваз 2107

Признаки неисправности клапана холостого хода ВАЗ 2107

Управление клапаном производится посредством специального блока — экономайзера принудительного холостого хода (ЭПХХ). Неисправность клапана обычно проявляется в том, что двигатель перестает работать на холостом ходу или его обороты “плавают”. Учитывая то, что работа клапана и карбюратора зависит от исправности множества деталей и узлов, однозначно определить неисправность клапана довольно сложно. Начать проверку следует с диагностики подключения электромагнитного клапана ВАЗ 2107 к ЭПХХ. Проверьте при помощи вольтметра или тестера поступает ли напряжение на клапан при включенном зажигании. Если питание есть, проблема может быть как в самом клапане, так и в забитых жиклерах карбюратора. Жиклеры необходимо прочистить, для чего придется разобрать карбюратор.

Совет: точно узнать исправен ли клапан холостого хода можно, вкрутив вместо него аналогичный клапан, в котором удалена игла (поршень). Если с таким эмулятором клапана двигатель работает неустойчиво или глохнет на холостом ходу, проблема не в клапане. Более простой но менее надежный способ — подать питание 12 вольт на вывод питания клапана. Исправный клапан должен издавать громкий щелчок.

Неисправный клапан холостого хода невозможно отремонтировать. Его нужно заменить на новый.

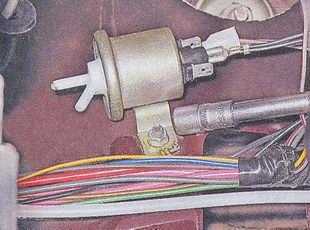

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

1. Убедиться, что мотор остыл.
2. Открыть капот машины.
3. Очистить поверхность электропневмоклапана от пыли и грязи.
4. Снять с клапана все подводящие магистрали.
5. Подсоединить шланг к штуцеру в центре клапана.
6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.

Видео: проверка электропневмоклапана

https://youtube.com/watch?v=O96fpbNpk4Y

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

1. Снять с клапана все подводящие шланги.
2. Отсоединить провод питания.
3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
4. Вытащить электропневмоклапан.
5. Очистить посадочное место от грязи и пыли.
6. Установить новый клапан.
7. Подсоединить все шланги и провода.

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера. Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности

Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

голоса

Рейтинг статьи

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Экономайзеры

Экономайзером называется дополнительное устройство в конструкции карбюратора, с помощью которого смесь автоматически обогащается при полной нагрузке двигателя. В отличие от экономайзера системы холостого хода (ЭПХХ) эти устройства призваны не обеднять, а обогащать смесь при необходимости. Такая необходимость возникает, когда водитель до конца нажал на педаль акселератора, полностью открыв дроссельную заслонку, но главная дозирующая система карбюратора не способна обеспечить требуемый запас мощности двигателя.

Экономайзер, в противоположность своему названию (слово экономайзер происходит от английского «economize» — «сберегать»), служит для обогащения горючей смеси на мощностных режимах (при большом открытии дроссельной заслонки), обеспечивая тем самым соответствующий этим режимам состав смеси.
Обычно экономайзер состоит из жиклера и клапана с автоматическим управлением, и его принцип работы заключается в открывании дополнительного канала для поступления топлива в смесительную камеру карбюратора при необходимости.
Экономайзеры могут иметь механический или пневматический приводы.

Экономайзер с механическим приводом, показанный на Рис. 1, включает в себя клапан 3, шток 1 с приводом от дроссельной заслонки 5 и жиклер 4.
При открытии дроссельной заслонки на 85…90% по углу поворота шток 1 экономайзера перемещается настолько, что под его действием открывается клапан 3.
С открытием клапана 3 топливо помимо главного жиклера 2 начинает дополнительно подаваться к распылителю 6 через жиклер 4 экономайзера, благодаря чему обеспечивается необходимое при полных нагрузках обогащение смеси.

Один из недостатков экономайзеров с механическим приводом – включение при одном и том же положении дроссельной заслонки независимо от характера изменения мощности по углу поворота дроссельной заслонки на различных частотах вращения коленчатого вала. Хотя целесообразно включать экономайзер тем раньше, чем ниже частота вращения.

***

Такого недостатка нет у экономайзеров с пневматическим приводом и двумя смесительными камерами, схема которого показана на Рис. 2.

Экономайзер мембранного типа соединяется с поддроссельным пространством первичной камеры воздушным каналом 6. Жиклер 9 экономайзера устанавливается в топливном канале 10.
Через шариковый клапан 8 соединяются внутренняя полость под мембраной и поплавковая камера карбюратора.

При открытии дроссельной заслонки 5 на большой угол разрежение во впускном трубопроводе уменьшается и соответственно снижается его воздействие через канал 6 на мембрану 7. Тогда пружина, постоянно воздействующая на мембрану слева, прогибает ее вправо и открывает клапан 8. При этом дополнительное количество топлива через жиклер 9 по каналу 10 поступает в главную дозирующую систему, обогащая горючую смесь.

***

Эконостаты

Кроме экономайзеров обогащающим устройством на режиме полных нагрузок являются эконостаты, которые служат для дополнительного обогащения смеси. Необходимость установки эконостата вызвана возможным переобеднением смеси главной дозирующей системой при большом расходе воздуха на этих режимах.

Эконостат взаимодействует с вторичной смесительной камерой и вступает в работу на нагрузочных и скоростных режимах, близких к предельным, при полностью открытых дроссельных заслонках 5 и 1 (Рис. 2). При этом топливо поступает через жиклер 3, проходит трубку 11 и по каналу поступает к распылителю 12 эконостата, который размещен выше распылителя главной дозирующей системы.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

• автомобиль теряет динамику при разгоне;
• при нажатии на педаль акселератора двигатель начинает работать с провалами;
• наблюдаются рывки при движении на одной скорости;
• машина без видимых причин начинается раскачиваться;
• из глушителя появляются чёрные выхлопы.

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

• износ прокладок из резины и паронита;
• окончание срока службы клапана;
• деформация фланца;
• трещины на мембранах;
• западание или износ иголки клапана.

Доработка штатной работы ЭПХХ на ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121

Для начала предлагаю рассмотреть принцип работы обычной штатной системы экономайзера принудительного холостого хода на ВАЗ-2107 с карбюратором ОЗОН и штатным блоком управления ЭПХХ. Что бы понять для чего эта система нам нужна и нужна ли вообще, так как многие просто анулируют этот блок, подключая напрямую +12 вольт от зажигания у электро-магнитному клапану и привет, что есть клапан, что нету. Итак, цитируем мурзилку:

Получается такая петрушка, что если использовать штатную схему просто вместо пневмоклапана подключим ЭМК получим тот же эффект, но есть одно но, слишком низкий порог срабатывания (1200 оборотов) включения штатного БУ, а длина магистрали у нас увеличилась т.к. мы перекрываем не отверстие ХХ а топливный жиклер т.е. есть вероятность глубокого провала. Вот схема работы при условии использования штатного блока ЭПХХ:

Но ведь есть вариант использования Блока Управления от нивы, у которого пороги повышены: выключение на 1900 оборотов, включение — 1700 оборотов, но там реализован другой принцип контактного датчика, порыв интернет пришел к выводу что если концевик бросить на землю, то БУ будет управлять ЭМК только в зависимости от оборотов, а в других случаях запитаем ЭМК от микропереключателя. Вот схема работы при использовании блока с Нивы:

Получаем такой алгоритм действий: 1) Обороты 1900 и М1 замкнут — ЭМК включен только за счет М1 4) обороты >1900 и М1 разомкнут — ЭМК выключен происходит торможение движком. 5) ЭМК снова включается, если обороты упадут до 1700 или замкнется М1 (нажатие педали газа) Применяемость БУ ЭПХХ 5013.3761: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”. на мой взгляд в данном случае его тоже можно использовать с Озоном.

Электромагнитный клапан на карбюратор ВАЗ 2105

Неисправности карбюратора.

Неисправности, описанные в этой статье – это, далеко, не все неисправности, а только те, которые уже упоминались автовладельцами машин, которыми успели поделиться со своими друзьями и знакомыми.

Ни для кого не секрет, что карбюратор служит для топливовоздушной смеси конкретного состава. Все сечения и параметры имеющихся в карбюраторе распылителей, жиклёров и отверстий изготовлены с таким расчетом, чтобы обеспечить все режимы работы двигателя оптимальным составом топливовоздушной смеси, которая подается в двигатель.

Причинами отклонений от нормальной работы карбюратора может быть: выработка обусловленного моторесурса, что соответственно, предполагает сразу и другую причину, связанную с изменением состава топливовоздушной смеси. В результате этого, возможно, загрязнение, что влечет за собой и изменение сечения в калиброванных отверстиях. Работа по регулировке карбюратора произведена неправильно. Производимый ремонт или сборка карбюратора, позволил обнаружить проблемы, ранее не заявленные автовладельцем.

Ведя разговор о современных карбюраторах, то даже опытные водители не рискуют приступать к ремонту своими силами, а предпочитают воспользоваться услугами опытных мастеров на станции технического обслуживания. Но если у вас есть непреклонное желание постичь премудрости технического обслуживания и ремонта карбюратора, то эта статья может вам помочь.

Эти две топливные конструкции в работе не зависят друг от друга, работая самостоятельно. Имеется общая зависимость от топливного уровня в поплавковой камере. Так камеру холостого хода обеспечивает жиклёр от первой камеры, ибо через него поступает топливо в камеру. Производя неправильно регулировку топливного уровня в поплавковой камере, вы нарушите регулировку обеих систем. В случае засорения топливного жиклёра первой камеры, двигатель прекращает работу во всех режимах.

Одно из частых заблуждений автовладельцев – это получение экономии расхода топлива за счет регулирования, при помощи винта качества смеси, в системе холостого хода. Подобная регулировка даст вам очень малую экономию, поскольку это касается только системы холостого хода. При этом основная дозирующая система, которая начинает работать после начала движения автомобиля, вообще не затрагивается.

Зачастую автомобилисты, имея значительный пробег двигателя, прибегают к процедуре полной замены карбюратора, устанавливая более совершенные их версии.

Но полного улучшения можно достичь, если это предусматривалось заводскими экономическими характеристиками. В противном случае вам придется приспосабливать к новому карбюратору существующий экономайзер принудительного холостого хода, имеющий сокращенную аббревиатуру ЭПХХ.

Устройство электромагнитного клапана ВАЗ 2107

Электромагнитный клапан ВАЗ 2107 представляет собой электромеханическое устройство, регулирующее поступление смеси бензина и воздуха к жиклеру карбюратора на холостом ходу. Клапан устанавливается в самом карбюраторе и состоит из таких частей:

• корпус;
• соленоид;
• жиклер;
• пружина;
• поршень.

При прохождении тока через соленоид создается магнитное поле, которое смещает поршень. В результате топливно-воздушная смесь получает возможность поступать через жиклер в карбюратор автомобиля.

Электромагнитный клапан холостого хода ВАЗ 2107 предназначен для снижения расхода топлива. Достигается это за счет того, что при торможении двигателем поступление топлива в двигатель прекращается. Работой клапана управляет специальное устройство — экономайзер. Работает оно следующим образом: открывает клапан холостого хода, когда обороты двигателя уменьшаются до номинальных оборотов холостого хода; закрывает клапан, если обороты двигателя высоки, а педаль газа не нажата. Такой подход позволяет уменьшить расход топлива в городском цикле на 5-7%. На трассе, где тормозить двигателем приходится реже, показатели экономии выглядят скромнее.

Признаки неисправности клапана холостого хода ВАЗ 2107

Управление клапаном производится посредством специального блока — экономайзера принудительного холостого хода (ЭПХХ). Неисправность клапана обычно проявляется в том, что двигатель перестает работать на холостом ходу или его обороты “плавают”. Учитывая то, что работа клапана и карбюратора зависит от исправности множества деталей и узлов, однозначно определить неисправность клапана довольно сложно. Начать проверку следует с диагностики подключения электромагнитного клапана ВАЗ 2107 к ЭПХХ. Проверьте при помощи вольтметра или тестера поступает ли напряжение на клапан при включенном зажигании. Если питание есть, проблема может быть как в самом клапане, так и в забитых жиклерах карбюратора. Жиклеры необходимо прочистить, для чего придется разобрать карбюратор.

Совет: точно узнать исправен ли клапан холостого хода можно, вкрутив вместо него аналогичный клапан, в котором удалена игла (поршень). Если с таким эмулятором клапана двигатель работает неустойчиво или глохнет на холостом ходу, проблема не в клапане. Более простой но менее надежный способ — подать питание 12 вольт на вывод питания клапана. Исправный клапан должен издавать громкий щелчок.

Неисправный клапан холостого хода невозможно отремонтировать. Его нужно заменить на новый.

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

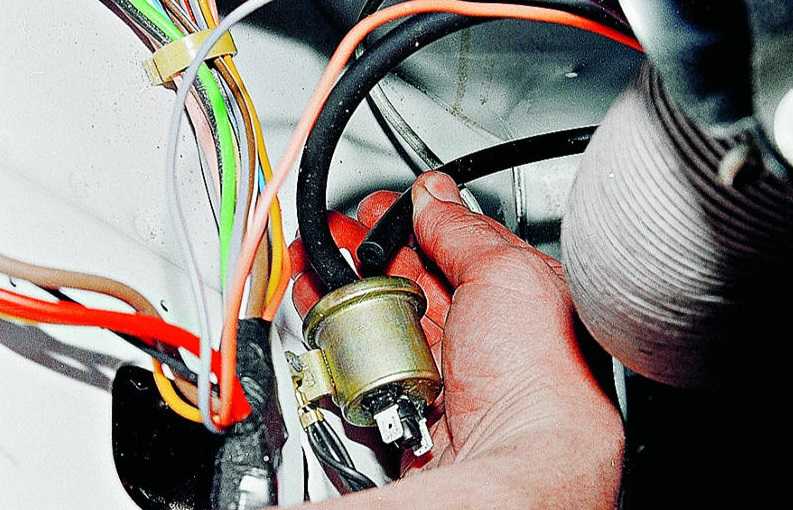

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

1. Убедиться, что мотор остыл.
2. Открыть капот машины.
3. Очистить поверхность электропневмоклапана от пыли и грязи.
4. Снять с клапана все подводящие магистрали.
5. Подсоединить шланг к штуцеру в центре клапана.
6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.

Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

1. Снять с клапана все подводящие шланги.
2. Отсоединить провод питания.
3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
4. Вытащить электропневмоклапан.
5. Очистить посадочное место от грязи и пыли.
6. Установить новый клапан.
7. Подсоединить все шланги и провода.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

• автомобиль теряет динамику при разгоне;
• при нажатии на педаль акселератора двигатель начинает работать с провалами;
• наблюдаются рывки при движении на одной скорости;
• машина без видимых причин начинается раскачиваться;
• из глушителя появляются чёрные выхлопы.

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

• износ прокладок из резины и паронита;
• окончание срока службы клапана;
• деформация фланца;
• трещины на мембранах;
• западание или износ иголки клапана.

↑ Проверка работоспособности блока управления

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

• отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой;
• подключите к блоку управления вольтметр с помощью переходного разъема;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В;
• после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В;
• установите частоту вращения коленчатого вала в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.

Диагностика неисправностей холостого хода

В карбюраторе автомобиля ВАЗ 2107 пневмоклапан управляется с помощью электромагнита – соленоида. При подаче тока клапан открывается и через специальный канал смесь подается в цилиндры, что обеспечивает устойчивую работу двигателя на холостом ходу. Электропневмоклапан достаточно надежный, основные причины когда он может отказать:

1. Нарушение цепи управления.
2. Засорение топливовоздушного канала.
3. Ослабла пружина, которая закрывает пневмоклапан после отключения зажигания.

Все эти неисправности можно диагностировать по внешним характерным признакам. Двигатель продолжает работать после выключения зажигания (калильное зажигание) это указывает на тот факт, что электропневмоклапан вышел из строя. Обычно это происходит если клапан не полностью закрывается. Этому могут быть разные причины, засорение в проходном отверстии, ослабшая пружина.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

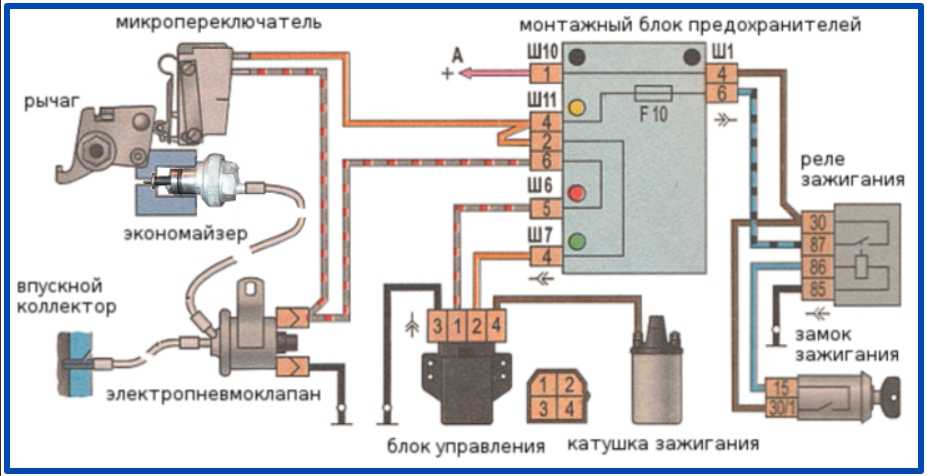

Блок управления электропневмоклапаном карбюратора ВАЗ 2107

1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу “30” генератора; Б — порядок условной нумерации штекеров в блоке управления

Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид “Б” на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

• отсоедините провода от микровыключателя, установленного на карбюраторе;
• подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;
• после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.
