Ваз блок управления электропневмоклапаном карбюратора

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки

Ваши действия

Базовый режим работы ЭПХХ

Режим торможения мотором

Отсечки топлива при отключении зажигания

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Проверка блока управления

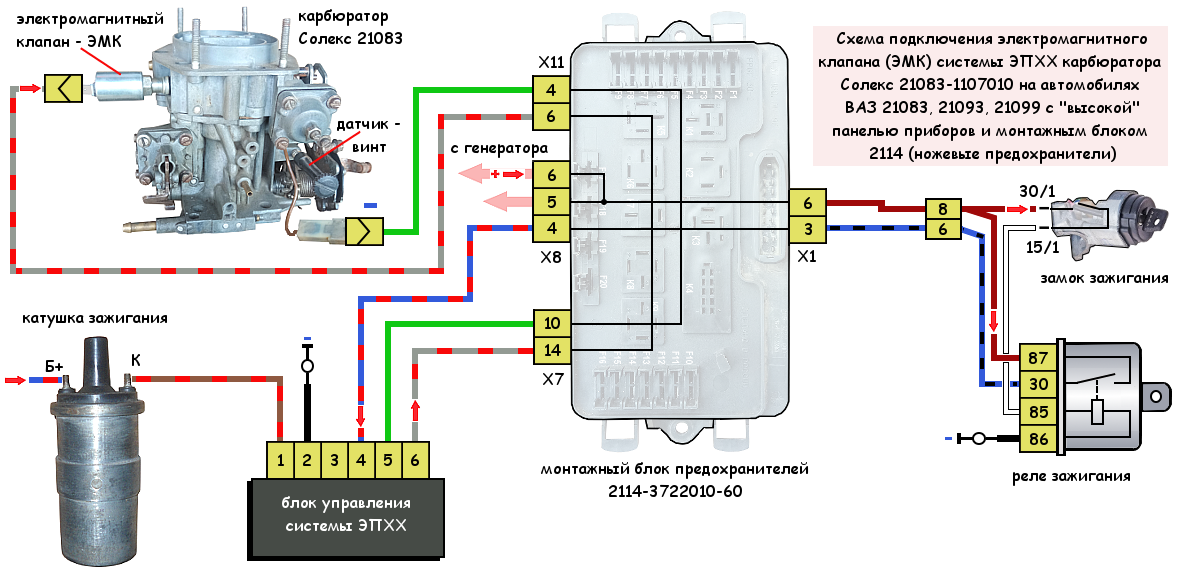

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

1. Нестабильная работа двигателя на холостом ходу: самопроизвольное увеличение или уменьшение частоты оборотов. В отдельных случаях силовой агрегат просто глохнет.
2. Резкое увеличение расхода бензина в движении особенно в городском режиме.
3. Неисправный экономайзер блок, которого установлен на карбюраторе, не позволяет правильно отрегулировать холостой ход.
4. Эконометр не обеспечивает правильных показаний.

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Неисправности электрооборудования автомобиля лада 2107, проверка приборов ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

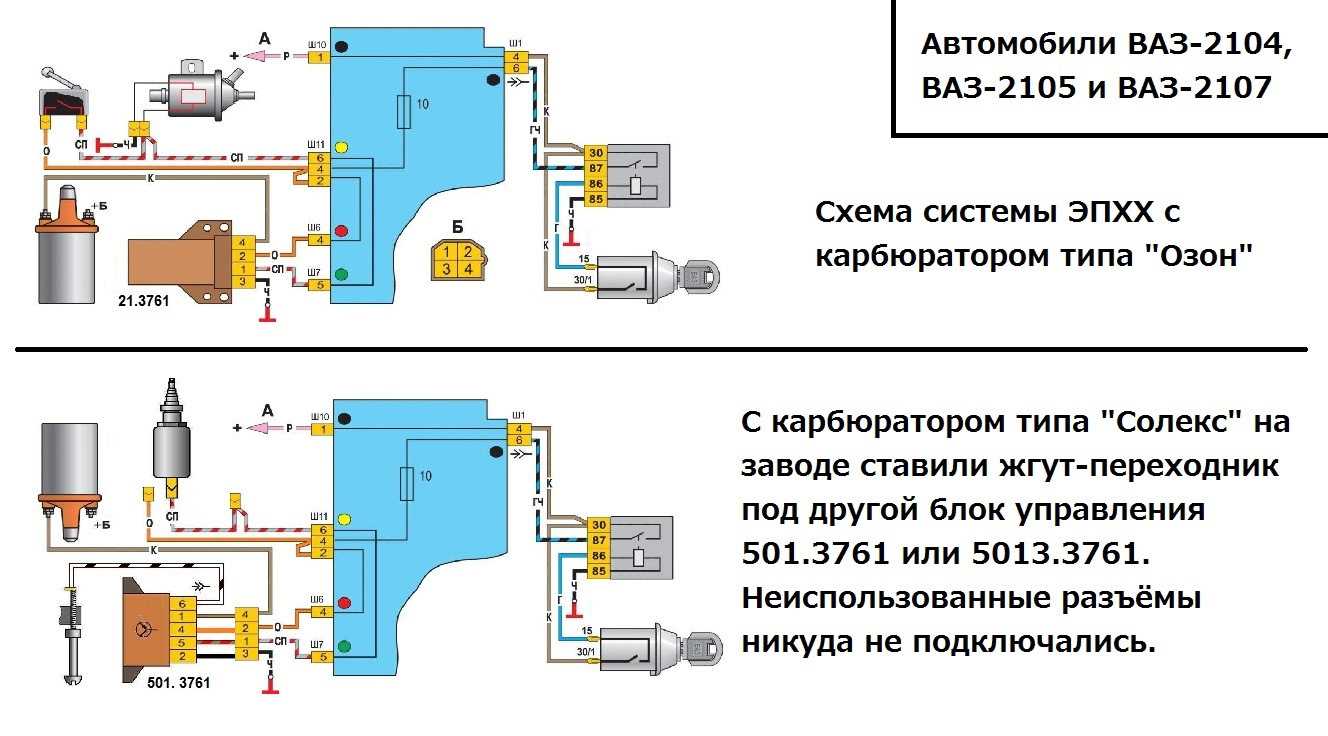

Проверка работоспособности блока управления 25.3761

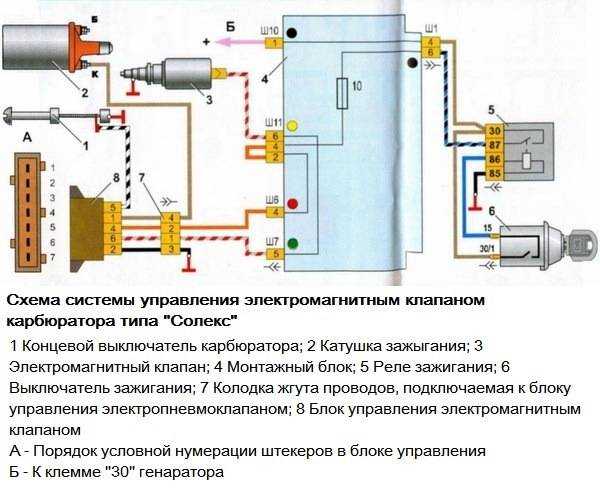

Схема системы управления пневмоклапаном карбюратора: 1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления

Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя ваз 2107 более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1. Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля ваз 2104, ваз 2105, ваз 2107 к блоку управления (см. вид «Б» на разъем блока управления ваз 2105).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

— отсоедините провода от микровыключателя, установленного на карбюраторе лада классика;

Схема проверки блока управления пневмоклапаном: 1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

— подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В; — после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении. Проверка блока управления электромагнитным клапаном Если двигатель имеет карбюратор 21053-1107010, то вместо блока управления 25.3761 пневмоклапаном устанавливается блок управления типа 501.3761 электромагнитным клапаном карбюратора. Блок управления 501.3761 должен отключать клапан при частоте вращения коленчатого вала выше 1900 мин-1, и включать при 1700 мин-1. Адреса выводных клемм блока управления указаны в таблице 8–9.

— отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой; — подключите к блоку управления вольтметр с помощью переходного разъема; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В; — после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В; — установите частоту вращения коленчатого вала ваз 2105 в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.

Устройство

Карбюратор ВАЗ 2109, состоит из двух основных элементов – корпус и крышка. Все детали, в основном, находятся в корпусе (насос, жиклеры, поплавок и т.д.). Также, в систему питания, с которой может быть связан ремонт, входят: свечи, ЭПХХ, и так далее.

Когда насос качает топливо из бака, оно, первым делом, попадает в блок поплавковой камеры карбюратора. Эта камера, также, называется – первой или первичной. Она служит для того, чтоб поддерживать оптимальный уровень бензина, при котором карбюратор сможет нормально работать и стабильно держать обороты. На входе в камеру, стоит специальный штуцер, через который проходит топливо. Его количество контролирует клапан, а также, несколько поплавков. При слабом нажатии на педаль газа, количество бензина, идущего в камеру, и соответственно его давление, резко уменьшается. Для того, чтоб горючая смесь нормально попадала в камеру, при низком давлении, клапан поднимается выше, освобождая путь. Данный процесс беспрерывный, и работает столько, сколько и двигатель. Устройство клапана, тесно связано с поплавком. Такая схема управления, исключает шанс перелива свечи.

При резком нажатии на педаль газа, топливо в большом количестве поступает в блок первичной камеры. Для того, чтоб уберечь свечи, существует вторичная камера. Она открывается в том случае, когда у двигателя высокие обороты. Первая камера, при ускоренном движении топлива, переливает его во вторую, и обеспечивает равномерную, обогащенную смесь, при попадании в цилиндр, тем самым предотвращая провалы педали.

Для нормальной работы двигателя ВАЗ 2109, просто бензина недостаточно. Карбюратор, также, должен получать и воздух. Он поступает через клапан в блок поплавковой камеры, где перемешивается с топливом, и образует горючую смесь.

Помимо того, когда автомобиль ВАЗ 2109 находится в движении, он также может быть в недвижимом состоянии, но при работающем двигателе. Тут уже срабатывает такое устройство, как холостой ход. Он регулируется отдельно, подавая топливо через электромагнитный клапан в поплавковую камеру. Схема управления холостым ходом, включает в себя электронный прибор – экономайзер. Он активирует электромагнитный клапан при оборотах, менее 1700 об/мин, и деактивирует при нажатии на педаль газа.

Очень важно знать, что питание, не всегда проходит через экономайзер. Иногда, схема холостого хода обходит данное устройство, включая электромагнитный клапан напрямую, от зажигания

Также, карбюратор имеет такое устройство, как: блок управления ЭПХХ. Он служит для уменьшения количества выхлопных газов, и для снижения расхода топлива. Блок управления ЭПХХ, на автомобиле ВАЗ 2109 крепится отдельно, от всей системы питания. Например, когда автомобиль движется с спуска, находясь на включенной передаче, педаль газа полностью отпущена. При этом, дроссельная заслонка закрывается, и блок управления ЭПХХ активизируется, поднимая электромагнитный клапан.

Неисправен датчик ЭПХХ

Экономайзер холостого хода или датчик холостого хода расположен под капотом на ваз 2107 и сбоку прикручен на карбюратор. Он представляет собой небольшой цилиндрический электромагнит, вкрученный в агрегат. С задней стороны клапана располагается контакт, провод от которого уходит на цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выводы блока; 2 — корпус; 3 — печатная плата с микроэлектронными элементами.

Если карбюратор не поддается никаким регулировкам или не работает холостой ход на ваз 2107, а ХХ пропадает очень быстро или мотор работает неустойчиво, то имеет смысл запустить двигатель и попробовать немного выкрутить клапан. Если работа карбюраторного двигателя восстановилась, притяните клапан с небольшим усилием и попробуйте изменить количество смеси. В 90% случаев, карбюратор снова начинает работать правильно.

Другой случай – это полный отказ клапана. Для этого его нужно проверить. Необходимо подключить его напрямую к аккумуляторной батарее. Если были слышны щелчки, то клапан исправен. Попробуйте вкрутить его в карбюратор и запустить мотор. В случае успеха, необходимо поискать обрыв в электрической проводке и тогда регулировать хх не потребуется.

Назначение экономайзера

В тот момент, когда заслонка почти полностью открыта, автомобильный мотор испытывает максимальные нагрузки, а значит, для их преодоления ему требуется большее количество бензина, чем во время работы на обычных режимах. При этом и начинает работать экономайзер, топлива на образование смеси поступает больше, и смесь становится обогащенной. Его назначение и устройство, а также для чего нужен экономайзер, становится понятно из рисунка:

Дроссельная заслонка карбюратора через тяги и рычаги связана со специальным клапаном. Когда она полностью открыта, это вызывает его срабатывание, и дополнительное количество бензина, проходя жиклер экономайзера, идет на образование ТВС. Такое поступление топлива вызывает обогащение смеси и обеспечивает работу мотора при повышенной нагрузке. Когда отпускается педаль газа, заслонка прикрывается, пружина закрывает клапан и работа экономайзера прекращается.

Конструктивно устройство экономайзера может быть выполнено различными способами, конкретную реализацию их затрагивать не будем, т.к. для карбюратора после появления контроллеров впрыска история развития закончилась.

Разновидности РХХ

Самостоятельная настройка карбюратора на автомобиле ваз-2107

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

• Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.
• Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
• Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Экономайзер топлива автомобиля миф или реальность

14 сентября 2021 Будь в курсе

В настоящее время в магазинах автозапчастей можно встретить в продаже экономайзер топлива автомобиля. Давайте разберемся, зачем он нужен и есть ли от него польза.

В связи с постоянным подорожанием топлива, проблема экономии горючего становится как нельзя актуальной.

Розничная цена на бензин и солярку не снижается даже при падении цены на нефть,

Конечно, можно попробовать более радикальные методы вроде установки газобаллонного оборудования. Но оно стоит немалых денег, хоть и окупается со временем. А ощутить экономию горючки хочется уже сейчас. Поставить автомобиль на стоянку или в гараж до наступления лучших времен тоже не вариант. Ведь для многих это единственный способ добраться на работу.

Решением может стать использование дополнительных аксессуаров экономайзеров. Они позволяют сократить расход топлива и так щедро расхваливаются своими производителями. Но способны ли непонятные устройства на самом деле уменьшить расход бензина. Или это очередная маркетинговая уловка?

Помогает ли экономайзер экономить топливо

Самые смелые производители заявляют об экономии горючего до 30%. По их словам, эффективность экономайзеров зиждется на увеличении ими мощности искры. Это может способствовать более эффективному сгоранию топлива.

Как известно, мощность искры определяется рядом факторов. Они различаются характеристиками электросхемы авто, особенностями потребления энергии доп оборудованием. Кроме того условиями, в которых эксплуатируется транспортное средство, в том числе климатическими и погодными. Экономайзеры топлива должны оптимизировать работу мотора автомобиля. При этом улучшая приемистость двигателя, увеличивая плавность хода, снижая потребление топлива.

Что такое экономайзер топлива автомобиля

Сам экономайзер является конденсатором, присоединенным к электрической системе авто. Он работает по принципу дополнительной батареи, увеличивающей эффективность электросистемы авто. Когда мотор работает, конденсатор заряжается, чтобы затем при необходимости отдать накопленное электричество.

Рекомендуем прочитать Как предотвратить укусы клещами на природе и в городе

Он компенсирует напряжение, которое потребляется оборудованием, благодаря чему обеспечивается эффективное сгорание топлива и уменьшается нагрузка на аккумулятор и генератор. За счет этого высвобождается необходимая для работы свечей зажигания энергия, что способствует эффективному сгоранию бензина. Все это в комплексе должно увеличивать мощность автомобиля и ресурс его компонентов. Возможно получится повышать экологичность транспортного средства, экономить топливо.

Но, несмотря на заманчивые обещания производителей, люди, которые имеют хотя бы небольшие представления об особенностях работы автомобиля, понимают, что эффективность такого устройства практически равна нулю. Свидетельство тому много негативных отзывов купившихся на обещания автомобилистов. Кроме того, так называемый экономайзер не только не экономит заряд аккумулятора, а и наоборот постепенно разряжает батарею. Это создает дополнительные проблемы автолюбителям.

Как видим, экономайзеры топлива — это бесполезная безделушка, не выполняющая и доли своих обещаний. Если бы подобные технологии работали, авто производители давно использовали бы их для привлечения клиентов более низким потреблением горючего.

Метки: экономайзер топлива автомобиля

Роскошный автомобиль для повседневных поездок

Предыдущая запись

Какое автокресло выбрать для ребенка в машине

Следующая запись

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

• поддерживает определённый уровень горючего;
• облегчает запуск и прогрев двигателя в холодное время года;
• обеспечивает работу двигателя на холостом ходу.

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

Статья в тему: Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном

Проверяя данный блок, особое внимание следует обратить на этот узел

Автомобиль ВАЗ 2107 с бензиновым двигателем оснащен в основном карбюратором типа Озон, он управляет холостым ходом при помощи электропневмоклапана. Данный клапан перекрывает подачу топлива при выключении зажигания.

На автомобилях данной модели не устанавливались двигателя, в которых используется более современная 16 клапанная система ГРМ. Пневмоклапан, автомобиля с карбюратором, отличается высокой надежностью в сравнении с другими моделями. Данное устройство позволяет избежать калильного зажигания в цилиндрах после остановки двигателя, а также экономить топлива. Принцип действия электропневмоклапана заключается в том, что он перекрывает подачу топлива через канал холостого хода. Такая конструкция намного проще, чем ранее используемые ЭППХ. После небольшого усовершенствования этот клапан стал применяться в системах питания двигателей, оснащенных 16 клапанным газораспределительным механизмом. На них они применялись вплоть до установки распределенного и моно впрыска.

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

1. Убедиться, что мотор остыл.
2. Открыть капот машины.
3. Очистить поверхность электропневмоклапана от пыли и грязи.
4. Снять с клапана все подводящие магистрали.
5. Подсоединить шланг к штуцеру в центре клапана.
6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.

Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

1. Снять с клапана все подводящие шланги.
2. Отсоединить провод питания.
3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
4. Вытащить электропневмоклапан.
5. Очистить посадочное место от грязи и пыли.
6. Установить новый клапан.
7. Подсоединить все шланги и провода.

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера. Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности

Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

Диагностика и ремонт ЭПХХ

Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.

Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.

Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.

Какие карбюраторы устанавливаются на ВАЗ 2107

С момента выпуска «седьмой» модели инженеры АвтоВАЗа не раз меняли карбюраторные установки на авто, чтобы ВАЗ 2107 мог соответствовать требованиям своего времени

Особое внимание уделялось не только мощностным характеристикам, но и показателям расхода топлива, экологичности и простоте в обслуживании

В истории ВАЗ 2107 можно выделить три основных карбюратора:

1. «ДААЗ» (устройство названо по производителю — Димитровградский автоагрегатный завод). Первые карбюраторы для ВАЗ 2107 изготавливались в Димитровграде по лицензии фирмы Weber. Конструкция этих устройств была предельно проста, а потому и удешевляла модель. Карбюраторы «ДААЗ» отличались хорошими показателями скорости, однако потребляли большое количество бензина — не менее 10 литров на 100 км пути.
2. «Озон» — улучшенная версия «ДААЗа». Эта установка отвечала всем требованиям экологичности своего времени, к тому же конструкторам удалось снизить потребление бензина. Для быстроты работы в оснащении второй камеры внутреннего сгорания был встроен пневматический клапан, который и стал проблемой для многих автовладельцев. Стоило клапану немного запылиться, как вторая камера карбюратора переставала функционировать.
3. Самая современная установка Димитровградского завода называется «Солекс». Конструктивно этот карбюратор очень сложен, так как обладает системой обратной подачи топлива. Благодаря этому «Солекс» экономит бензин, даже при высоких оборотах работы двигателя. Однако и эта модификация имеет свои изъяны: карбюратор весьма капризен к качеству потребляемого топлива.

Установка двух карбюраторов

Опытные водители «семёрок» наслышаны о том, что на машину можно установить сразу два карбюратора. Такая операция имеет смысл для придания мотору дополнительной мощности и снижения расхода топлива.

Процедура установки не сложная, однако необходимо разбираться в нюансах конструкции своего авто. Как показала практика, установка двух карбюраторов на ВАЗ 2107 действительно позволяет придать машине ускорение и сделать езду более комфортной. Вопреки расхожему мнению, в паре карбюраторы помогают сократить расход топлива.

Два карбюраторных механизма позволяют облегчить работу мотора и оптимизировать все его характеристики

ПС 2 камеры карбюратора

Её назначение – гарантировать ровное задействование 2 камеры. Функционирует также, как и ПС 1 камеры, но в отличие от неё не соединяется с системой ХХ, имеет свои отдельные жиклёры (топливный и воздушный).

Выпуск ПС находится в стенке 2-й смесительной камеры, над дросселем. Горючее забирается прямиком из поплавковой камеры через трубку, проведённую до дна камеры. Главный топливный жиклёр при этом в работе не участвует. На конце этой самой трубки и находится ТЖПС. Что касается воздушного жиклёра, то он ввинчен в зоне крышки.

Статья в тему: Как определить неисправную катушку зажигания самому

Переходная система

В ПС образуются полезные процессы, помогающие обогатить ТВС. Обеднение смеси возможно по причине позднего задействования основного дозатора системы 2 камеры.

Если бы ПС в карбюраторных устройствах не было, при задействовании 2 камеры возникал бы рывок, ведь главный дозатор вступает в работу резко, впрыскивая огромное количество бензина. Роль переходной системы — следить за количеством горючего, чтобы оно поступало плавно, и компенсировать переход задействования дозатора. Именно благодаря переходной системе, мотор плавно переключается в зону высоких нагрузок.
