Схема подключения шлангов к карбюратору к151с двигатель 402

Показания к проведению прочистки

Топливо, используемое для эксплуатации транспортных средств, часто не отличается высоким качеством. Он содержит воду, грязь и продукты, которые могут привести к коррозии. Они являются причиной загрязнения.

Промойте карбюратор в нескольких случаях:

Если спуск силового агрегата станет затруднительным.
Если нажать на педаль акселератора, произойдет задержка.
Двигатель плохо работает на холостом ходу.
Ты используешь слишком много топлива.

Стоит отметить, что все это может указывать и на другие неисправности автомобиля, например, неисправности в системе зажигания. Но в любом случае, очистка карбюратора будет уместна. Особенно это касается случаев, когда она не проводится более года.

Чтобы правильно вымыть карбюратор, необходимо запомнить одну особенность. Это устройство состоит из нескольких небольших деталей. Для некоторых из них будет достаточно промывки. Другие тоже нужно будет почистить.

С меньшими по размеру элементами могут возникнуть и другие трудности. Возьмем, к примеру, насадки с 2-миллиметровыми каналами. Их уборка будет проблематичной. В этом случае необходимо продувать сжатым воздухом. Но перед этим лучше впитать части в какое-нибудь растворяющее вещество. То же самое относится и к большим элементам.

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.

У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

https://youtube.com/watch?v=RptoIfnTgk0

Как узнать, что карбюратор загрязнён:

Двигатель работает слабо, обороты нестабильны;
Из вытяжной трубы выходит темный дым с шумом;
Грязные свечи зажигания – покрыты черными отложениями;
Потребление топлива увеличилось.

Причины:

Основная причина – разбавленное топливо. Из-за примесей в топливе, сажи и пленок масляных, лакокрасочных форм, которые невозможно смыть простой водой и бытовыми “посудомоечными” средствами. Чрезмерное количество или низкое качество масла также со временем приведет к засорению топливной системы грязью и отложениями углерода. Если во впускном коллекторе будет слишком много масла, он засоряет манометры и дроссель.

Чем чистить:

Не очищайте бензином, керосином или дизельным топливом, как рекомендуется дома! Отложения, засоряющие топливную систему, образуются именно из бензина. Необходимо использовать только специализированные очистители для карбюратора, а дроссель – “карбюраторы”, вместо универсальных очистителей, которые могут содержать масло и силиконы – только сильнее загрязнят детали. Наиболее удобные средства для использования – аэрозоли. Во время очистки, благодаря давлению бутылки-распылителя, они смывают грязь и углеродные отложения. Детали можно чистить, не снимая их. Существуют также средства для самоочистки карбюраторной системы – жидкие добавки в банки или канистры. Их заливают в топливный бак, а затем в карбюратор, где они удаляют отложения и грязь. Такая “экспресс-чистка” не позволит полностью удалить загрязнения и считается экстренной мерой в домашних условиях. На очистку аэрозольным очистителем уйдет еще 10 минут, но вы сразу же увидите результаты.

Как чистить:

При ручной чистке аэрозолем – Снимите воздушный фильтр и распылите изделие, например, углеводный очиститель Цель – один в карбюраторе, дроссельном клапане и поплавковой камере. Грязь начнет растворяться через несколько минут. Если детали остаются грязными, повторите процедуру максимум 2 раза. Запустите двигатель и прогрейте его на холостом ходу примерно на 5-7 минут. Во время работы двигателя нанесите средство в полости карбюратора, катушки и другие части топливной системы. Остановите двигатель и продолжайте опрыскивать очиститель после того, как он остановится на 5-10 секунд. Затем отрегулируйте холостые обороты. Больше ничего не делайте – не очищайте и не полоскайте водой. Установите воздушный фильтр на место.

Самоочищающееся жидкое моющее средство – залить продукт в топливный бак. Заправляйся топливом. Очиститель смешивается с топливом и попадает в карбюратор при работающем двигателе. По мере сгорания топлива очиститель вступает в действие и частично очищает детали.Ручная чистка с демонтажем и разборкой карбюратора – Снимите карбюратор и разберите его. Положите резиновые детали отдельно – очиститель не должен попадать на них. Распылите очиститель в аэрозольном спрее на металлические детали. Если карбюратор долго не чистился, а его детали покрыты толстым слоем отложений, положите его в емкость и залейте жидким чистящим средством, оставьте на ночь или около того. Затем выньте его и тщательно протрите щеткой. Продуйте полости с помощью канистры со сжатым воздухом и одновременно высушите их. При сборке карбюратора держите руководство по эксплуатации или инструкцию по сборке под рукой. Отрегулируйте холостые обороты, дроссель и, при необходимости, поплавковый механизм карбюратора.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

повышенный расход топлива;
черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
плохая динамика автомобиля;
провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

засоряются жиклеры, топливные и воздушные каналы;
от нагрева происходит деформация корпуса;
перестает работать запорный клапан поплавковой камеры;
со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

холостого хода;
положения воздушной заслонки;
уровня бензина в поплавковой камере;
положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

прогреваем двигатель до рабочего состояния;
оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Регулировка холостого хода

Перед тем, как приступить к регулировке холостого хода надо убедиться в исправности системы зажигания (свечи, высоковольтные провода, угол опережения зажигания), а также отрегулировать зазоры между клапанами и коромыслами ГРМ.

Запустив, прогреваем двигатель до температуры охлаждающей жидкости 80—90°С.

Заворачиваем до упора винт качества и винт эксплуатационной регулировки (количества) частоты вращения коленчатого вала.

Затем отворачиваем винт качества на 2—3, а количества на 5—6 оборотов.

Пускаем двигатель и винтом эксплуатационной регулировки (количества) устанавливаем частоту вращения коленчатого вала 550—650 мин.

Снятие и проверка электромагнитного клапана системы ЭПХХ

Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

Ключом на 10 отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана — воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты — через вторую трубку.

Неисправный клапан заменяем. Устанавливая клапан, убедитесь в правильности подсоединения шлангов:

боковая трубка соединяется с экономайзером, а центральная — с задроссельным пространством карбюратора.

Проверка блока управления системой ЭПХХ

Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

Отсоединяем провода от микропереключателя карбюратора.

Запускаем двигатель.

Вольтметр должен показать наличие напряжения.

Увеличиваем частоту вращения коленчатого вала двигателя.

По достижении 1700-1 мин блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин-1 — вновь включить.

Неисправный блок заменяем.

Регулировка микропереключателя системы ЭПХХ

Отсоединяем провода от микровыключателя.

Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.

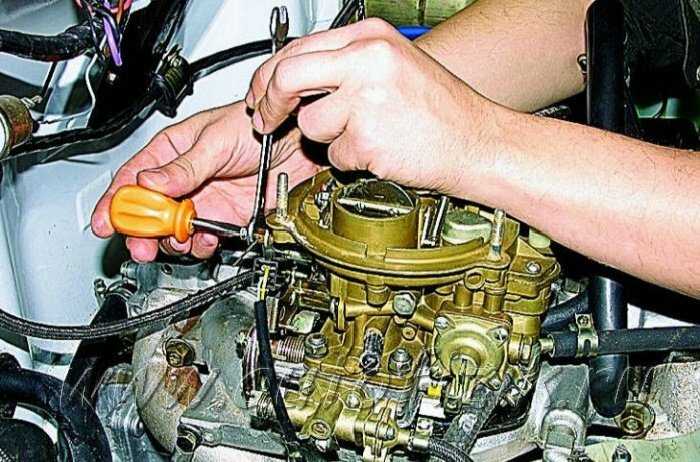

Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

Троит движок — что, зачем и как бороться

Троение — означает, что нарушен механизм впрыска горючего в цилиндры и смесь не зажигается правильно. Этот эффект, достаточно характерный для бензиновых моторов. Так, первопричиной, почему троит мотор, как на горячую, так и на холодную, становится карбюратор. Это означает, что нарушен впрыск топлива.

Скорее всего, игла не держит и идёт перелив горючего, которое не сгорает в цилиндрах. Чтобы определить эту неисправность достаточно или разобрать карбюратор, или выкрутить и осмотреть состояние свечей зажигания.

Конечно, когда затронули вопрос — зажигания, то если троит, следует осмотреть, нет ли повреждений в этом узле. Так, необходимо выкрутить свечи зажигания и проверить на наличие искры. Ещё один узел, в котором может возникнуть проблема — высоковольтные провода, которые также могут выйти со строя.

Последнее место, где стоит искать проблему, почему двигатель троит — подача воздуха. Так, стоит осмотреть состояние воздушного фильтра. Если он засорённый, то его следует сменить. Интервал замены установленный заводом изготовителем составляет 20 000 км.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

Снять его со шплинтов путем откручивания четырех гаек.
Очистить корпус от грязи и пыли.
Освободить семь винтов крышки.
Вынуть специальный шплинт и тягу.
Освободить два винта поплавковой камеры.
Демонтировать распылитель эконостата.
Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным

Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок

Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера

Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402. На фото схема карбюратора К-151

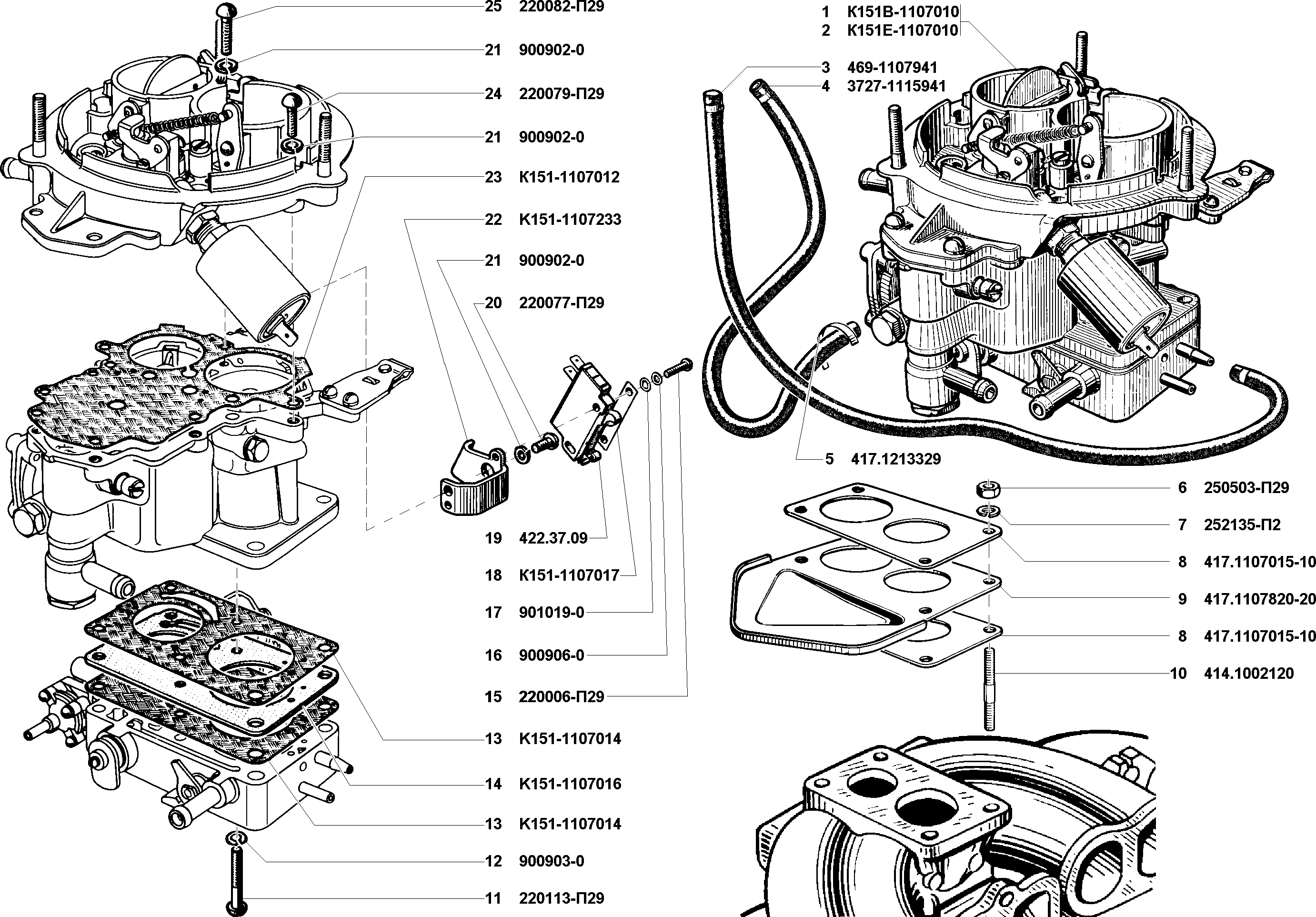

На фото схема карбюратора К-151.

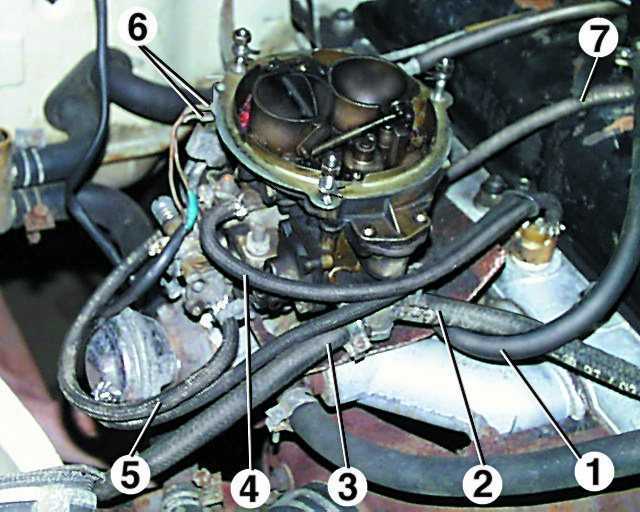

Подсоединение всех шлангов и трубок осуществляется следующим способом:

Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
К нижнему отводу карбюратору подводится шланг возврата топлива.
Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
Затем подводится шланг вакуумника.
Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Регулировка привода карбюратора

Проверку и регулировку привода дроссельных заслонок проводим вдвоем с помощником.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).
Помощник нажимает на педаль акселератора до упора в пол. При этом дроссельные заслонки в карбюраторе полностью открываются. Это видно сверху через диффузоры. Если заслонки не открылись полностью регулируем привод.
Для чего…
…двумя ключами «на 13» ослабляем затяжку регулировочных гаек.

При нажатой до упора педали акселератора, рукой доворачиваем сектор привода, открывая дроссельные заслонки полностью. Вращая регулировочные гайки, натягиваем провисший трос привода

Еще раз проверяем регулировку (при нажатой «в пол» педали акселератора не должно оставаться свободного хода сектора) и затягиваем гайки.
ВНИМАНИЕ
Не перетяните трос. Иначе при открытых дроссельных заслонках педаль акселератора не будет упираться в пол, что станет причиной деформации деталей привода.
Отпускаем педаль акселератора и убеждаемся в полном закрытии дроссельных заслонок

В противном случае…
…под панелью приборов ключом «на 10» ослабляем затяжку гайки крепления ограничителя хода педали. Перемещаем ограничитель вверх по прорези и затягиваем гайку.

Проверяем регулировку привода дроссельных заслонок и при необходимости повторяем вышеуказанные операции.
Воздушная заслонка при утопленной ручке тяги привода должна находиться в вертикальном положении, а при вытягивании ручки до упора – полностью закрыться. Если это не так, в салоне автомобиля утапливаем рукоятку управления воздушной заслонкой до упора.
Ослабляем затяжку стопорного винта троса привода воздушной заслонки.

Нажав на рычаг пускового устройства, полностью открываем воздушную заслонку…

…и в этом положении отверткой заворачиваем стопорный винт троса привода, удерживая шестигранную втулку от проворачивания ключом «на 8».

Нажав на «газ» и потянув рукоятку управления, закрываем воздушную заслонку. После этого, снова утапливаем ручку до упора. Если заслонка полностью открылась, окончательно затягиваем стопорный винт. При необходимости регулировку повторяем.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

Для рекламодателей:Forty@hotmail.ru

Система экономайзера принудительного холостого хода (ЭПХХ)

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу.
Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора).

Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин -1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода.
Когда обороты двигателя падают примерно до 1300 мин -1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением.
На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления.
Снятие и проверка электромагнитного клапан
ПОРЯДОК ВЫПОЛНЕНИЯ
Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку.
Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора.
Проверка и замена блока управления системой ЭПХХ
ПОРЯДОК ВЫПОЛНЕНИЯ
Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора).
Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить.
Неисправный блок заменяем.
Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов.

При выключенном зажигании отсоединяем колодку от разъема блока управления.

Отворачиваем винт крепления блока.

Новый блок устанавливаем в обратной последовательности.
Регулировка микропереключателя системы ЭПХХ
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоединяем провода от микровыключателя (см. Снятие карбюратора).
Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.
Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

Для рекламодателей:Forty@hotmail.ru

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Устройство и принцип работы

В принципе, устройство карбюратора К151 мало чем отличается от «Озона». Двухкамерный карбюратор состоит из трёх основных частей: крышки или верхней зоны, корпуса или средней зоны и дроссельной части, низа. Каждая из них имеет уникальные детали, системы и узлы:

заслонку воздушную, клапан вентиляции, пружину пуска, скобу (предназначена только для модели К-151Н), прокладку крышки и узел пневмокорректора;
впускной клапан или шарик, поплавок, топливный фильтр, штуцерный узел, распылитель, диффузор и систему ускорительного насоса;
штуцер вентиляции отработанных газов, заслонки дросселей, эмульсионные трубки, текстолитовую прокладку и узел ЭПХХ.

Полезно будет также рассмотреть некоторые особенности данного карбюратора:

воздушный дроссель открывается с помощью ступенчатого рычага;
штатный винт качества смеси периодически выкручивается, поэтому рекомендуется на него ставить плотную резину или промазать головку силиконовым клеем;
шарик всасывающего клапана системы ускорения в магазинах редкий товар, поэтому не рекомендуется его терять — находится под ограничительным винтом;
узел нейтрального хода может обмерзать во время работы, особенно зимой.

Регулировка карбюратора К-151 авто ГАЗ-3110

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

читаем также:

От состояния топливной системы напрямую зависит расход топлива, а если в ней есть неисправности, также ухудшается динамика автомобиля, двигатель начинает работать нестабильно.

В этой статье будет рассмотрен карбюратор К151: устройство, ремонт, регулировка, особенности настройки, а также основные неполадки и их признаки.

Вывод

Двигатель ЗМЗ 402 для Волги 3110 имеет высокий показатель расхода горючего, по сравнению с современными автомобилями. Владельцу придётся заливать по 13 литров на каждые 100 км для городского режима эксплуатации и по 10-11 для загородного. Основные неисправности — троение и дёрганье. Это означает, что в силовом агрегате не полностью сгорает горючее или нарушено образование воздушно-топливной смеси.

https://youtube.com/watch?v=EDGlnT1oK1E

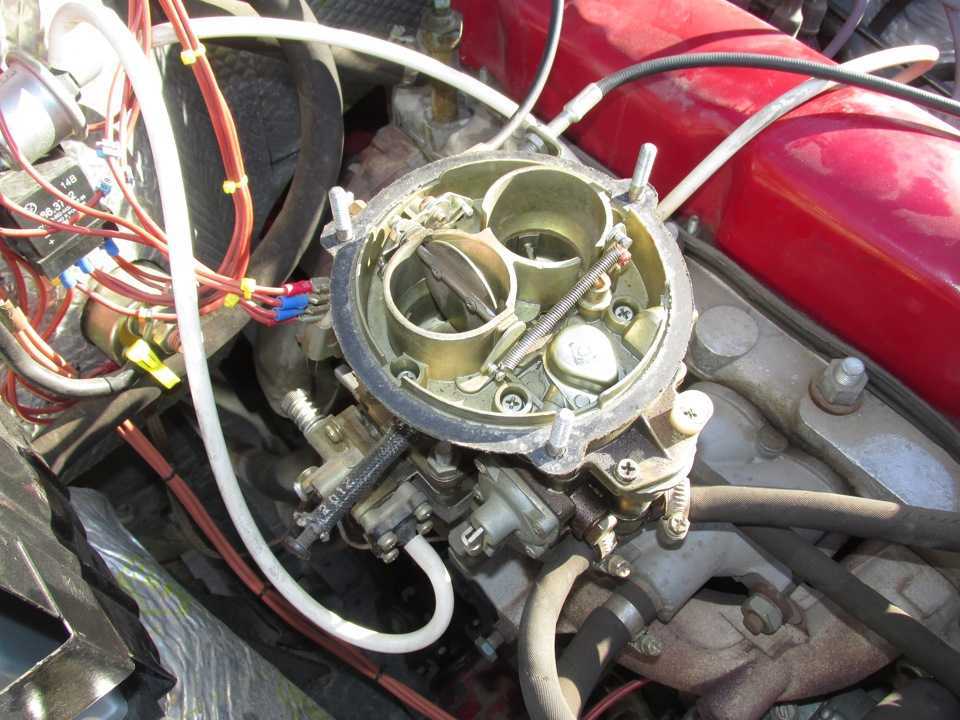

Карбюратор модели К-151 устанавливался на автомобили Газель 2705, ГАЗ 3102, 3110 с силовыми установками ЗМЗ 402. Устройство состоит из элементов, отвечающих за попадание горючей смеси к цилиндрам. Модель карбюратора К 151 применяется как штатное устройство, существуют разновидности 151 «С» и «Д», отличающиеся некоторыми параметрами. Перед тем, как понять, какой карбюратор лучше поставить на уаз с 402 двигателем, необходимо изучить параметры, устройство агрегата.
