Как снять фару на Октавии А7: пошаговая инструкция

Прежде чем приступить к демонтажу фары на вашей Skoda Octavia A7, следует учитывать, что это довольно сложная процедура, которую рекомендуется выполнять со всей осторожностью и точностью. В этой статье я поделюсь с вами пошаговой инструкцией по снятию фары на Octavia A7 без необходимости обращаться в автосервис

Шаг 1: Отсоединение отрицательного клеммного зажима аккумулятора

Перед началом любых работ с электрическими компонентами автомобиля рекомендуется отсоединить отрицательный клеммный зажим аккумулятора. Это позволит избежать случайной активации системы и предотвратить возможные травмы или повреждения.

Шаг 2: Снятие переднего бампера

Перед тем, как приступить к снятию фары, необходимо снять передний бампер автомобиля. Для этого потребуется открутить несколько крепежных винтов и защелок

Важно помнить, какие винты куда откручивались, чтобы потом легко собрать бампер обратно. Поэтому рекомендую записать или сфотографировать процесс снятия бампера

Шаг 3: Снятие фиксаторов фары

После снятия переднего бампера можно приступить к снятию фары. Для этого необходимо открутить или снять все фиксаторы, которые держат фару в конкретном положении. Их количество может варьироваться в зависимости от модели и конфигурации вашей Skoda Octavia A7.

Шаг 4: Отключение электрических разъемов

После снятия фиксаторов следует отключить все электрические разъемы, соединяющие фару с электрической системой автомобиля. Обычно на фаре октавии имеется несколько разъемов, которые нужно аккуратно отсоединить без повреждения проводов или разъемов.

Шаг 5: Снятие фары

После всех предыдущих шагов можно приступить к снятию самой фары. Убедитесь, что все крепежные элементы и фиксаторы полностью откручены или сняты. Затем аккуратно выньте фару из крепежных пазов, держа её за прочные элементы, чтобы не повредить хрупкие детали.

Теперь фара снята и её можно подвергнуть диагностике, ремонту или замене

При сборке автомобиля обратите особое внимание на правильное подключение электрических разъемов и фиксацию всех деталей в их исходных пазах

Надеюсь, эта инструкция помогла вам разобраться в процессе снятия фары на Skoda Octavia A7. Помните, что при выполнении любых работ на автомобиле необходимо соблюдать технику безопасности и быть внимательными, чтобы избежать повреждений или травм.

Замена лампы переднего габарита

1. Снять заглушку.
2. Потянув за держатель патрона лампы габарита (обозначено кружком) по направлению против хода автомобиля (по зеленой стрелке), вынуть патрон вместе с лампочкой из фары.
3. Заменить лампу в патроне.
4. Вставить патрон с лампой в фару до упора.

Оформление лицевой части Йети может существенно различаться, поэтому порядок действий будет в каждом случае иметь свои особенности. Самый простой вариант, с доступом к фаре из моторного отсека, показан на видео.

В более сложных случаях потребуется снятие деталей облицовки.

При наличии на декоративной решетке датчика паркассистента необходимо будет дополнительно отсоединить разъем.

1. Снять накладку защитной решетки и саму решетку.
2. Вытянуть фиксатор разъема датчика по стр. 1 и прижать по стр. 2.
3. Удерживая в прижатом состоянии фиксатор, вытянуть сам разъем по стр. 3.

Демонтаж фары:

1. Выкрутить винты А отверткой из набора бортинструмента.
2. Слегка приподнять фару по стр. 1 и вынуть из проема облицовки по стр. 2.
3. Отсоединить разъем от патрона лампы.
4. Провернуть патрон по стр. 3 и вынуть патрон с лампочкой из фары.
5. Заменить лампу в патроне.
6. Собрать по обратной схеме.

Особенности ксенона

Технические параметры

В отличие от обычных ламп, у каких за счет пропускания электронного разряда через нить накаливания и появляется световой пучок, создаваемый отражателем фары, у ксеноновых разряд проходит через заполненную инертным газом трубку – ксенон.

Установка противотуманок на Шкоду Октавия А5 улучшает световой поток

Яркость свечения ксеноновых ламп определяет их температура.

Она измеряется в Кельвинах и для авто фар варьируется в спектре:

Чем выше температура тем наилучшие характеристики видимости и освещенности в мгле и в критериях тумана. Простые и галогеновые лампы в этом плане проигрывают. В то же время, ксеноновые лампы источают более насыщенный свет, который при неверной установке фар может очень ослеплять встречных водителей.

Ксеноновые противотуманки для Шкода Октавия А5

Показания к установке

Соблюдая главные требования ПДД по установке, реально избежать угрозы появления недочетов ксеноновых фар и всеполноценно почувствовать все достоинства таких осветительных устройств. (см. также статью Подключение противотуманок на Калину)

Разглядим два главных правила монтажа:

1. Конструкция головных фар на автомобиле должна предугадывать вероятную установку ксеноновых ламп . Т.е. иметь возможность регулировки направления светового потока;
2. Штатные места для противотуманных фар должны быть указаны производителем автомобиля в качестве вероятных мест установки более сильной оптики .

Всё просто и просто.

Как снять фары на skoda octavia A5.

Снимаем фары, меняем габарит и ставим их вспять!

На фото – Шкода Октавия с включенными галогенными ПТФ

Верхняя светотеневая грань ксеноновых фар обязана иметь наивысшую резкость и строго установленный угол рассеивания.

Его характеристики по вертикальной плоскости должны соответствовать 5 градусам, и 60-ти градусам по горизонтальной плоскости.

Проверьте вертикальную регулировку фар

После того, как вы установили новые фары на Škoda Octavia A7, важно проверить их вертикальную регулировку. Правильное положение фары гарантирует безопасность во время вождения и предотвращает возможные проблемы с встречным трафиком

Чтобы проверить вертикальную регулировку фар, вам понадобятся небольшие кусочки мела или специальные маркеры для фар. Включите фары автомобиля и припаркуйтесь перед вертикальной стеной или пустым стендом.

Шаг	Инструкции
Шаг 1	Отметьте на стене или стенде высоту центра фары для обоих фар. На земле также отметьте точку, соответствующую подходящей высоте.
Шаг 2	Отъезжайте на расстояние, равное 5 метрам или другому указанному в инструкции производителя значению.
Шаг 3	Оцените позицию освещенной части стены или стенда. Она должна быть на уровне отметки на земле, которую вы сделали ранее.
Шаг 4	Если положение освещенной части стены или стенда не соответствует отметке, вам нужно выполнить вертикальную регулировку фары. Обратитесь к инструкции производителя, чтобы узнать, как правильно выполнить эту операцию на вашей Škoda Octavia A7.
Шаг 5	Повторите процесс для другой фары, чтобы убедиться, что обе фары настроены правильно. В конечном итоге, освещенные части стены или стенда должны находиться на одном уровне.

Проверка вертикальной регулировки фар является важным шагом в установке новых фар на вашу Škoda Octavia A7. Будьте внимательны и следуйте инструкциям производителя, чтобы обеспечить безопасность на дороге.

КАК СНЯТЬ ФАРУ НА SKODA OCTAVIA A7 БЕЗ СНЯТИЯ БАМПЕРА

Снятие фары на Skoda Octavia A7 без снятия бампера возможно при выполнении нескольких простых шагов. Сначала необходимо открыть капот и удалить прикрытие фары с помощью отвертки. Затем отсоединить разъемы электропитания и удерживающие зажимы на задней части фары.

Далее нужно осторожно вытащить фару из крепежных элементов, при этом не повредив линзу и другие элементы. После этого можно снять крепление лампы и заменить ее в случае необходимости

Перед установкой фары необходимо проверить, что все разъемы и зажимы совпадают по форме и размеру для безупречной установки.

После этого устанавливаем фару на прежние место в крепления, затем фиксируем ее на месте и подключаем электропитание. В заключение необходимо убедиться в правильной фокусировке линзы фары и при необходимости, отрегулировать ее вручную.

Как снять передний soctavia.ru Octavia III.

Skoda Octavia A7 как снять заднюю фару. Замена лампы в заднем Фонаре.

Как снять передний бампер на Skoda octavia А7 и не сломать болты в крыльях.

как снять бампер со шкоды октавия

Skoda Octavia A7 2020 установка лазерных Билед линз — как снять разъём фары — шкода Октавия

Шкода Октавия а5 замена радиатора без снятия бампера

Skoda Octavia A7 установка лазерных Билед линз — как снять разъём фары — снятие бампера viper lazer

Как снять передний бампер Skoda Octavia 2018-How to remove the front bumper of Skoda Octavia#OffGear

Установка ремкомплекта, полировка стекла и восстановление корпуса фары на Skoda Octavia A7

1.9 Замена лампочек

Сервисное обслуживание и эксплуатация

Руководства ￫ Skoda ￫ Octavia (Шкода Октавия)

Лампочки ближнего и дальнего света Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары, поворачивая его против часовой стрелки. 2. Отсоединить разъем электрических проводов (В). 3. Снять пружину крепления лампочки (А). 4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары. 5. Заменить лампочку. 6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо. 7. Установить пружину крепления и разъем проводов. 8. Проверить правильность функционирования лампочки. 9. Закрепить кожух на задней части фары. Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.

Габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары. 2. Извлечь держатель лампочки (под держателем лампочки ближнего и дальнего света). 3. Заменить лампочку. 4. Вставить держатель в гнездо. 5. Убедиться в том, что патрон лампочки хорошо закреплен. 6. Проверить установку и функционирование лампочки. 7. Закрепить кожух на задней части фары.

Лампочки фар дальнего света Некоторые версии автомобилей оснащены фарами дальнего света с галогенными лампочками.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять скобу (А) крепления крышки и снять крышку фары. 2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С). 3. Отсоединить разъем проводов. 4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару. 5. Установить пружину крепления лампочки. 6. Установить крышку и скобу крепления.

Передние указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С задней стороны бампера отодвинуть наружу зажим крепления. 2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки. 3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его. 4. Нажать на лампочку, повернуть ее влево и извлечь. 5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.

Задний фонарь

Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН 1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла. 2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4). 3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя. 4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления. АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ 1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря. 2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5). 3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя. 4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.

Освещение номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1

При помощи тонкой отвертки осторожно извлечь узел лампы освещения номерного знака из гнезда в заднем бампере. 2

Повернуть влево и извлечь держатель лампочки. 3

Заменить лампочку, которая вдавливается в держатель.

4. Установить держатель и закрепить узел лампы освещения номерного знака в заднем бампере.

Освещение багажника В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка освещения багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

1

При помощи отвертки осторожно снять плафон лампочки. 2

Поворачивая патрон против часовой стрелки извлечь его из плафона лампы, а затем достать из него лампочку.

Лампы освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установив переключатель в среднее положение (лампа выключена). 2. С помощью отвертки следует достать патрон лампочки, а затем извлечь лампочку.

Замена лампочки своими руками

Если следовать инструкции, замена лапочки в фарах для ближнего света не вызовет особых затруднений даже у тех, кто никогда не выполнял элементарного авторемонта своими руками. Прежде всего нужно подготовить инструменты, расходники и безопасно расположить само авто. Далее нужно выполнить демонтажные работы, снять старую лампочку и установить новую, после чего собрать компоненты в обратном порядке и при необходимости выполнить корректировку света. Рассмотрим эти этапы более детально.

Подготовка

Для начала необходимо установить машину на ровном безопасном месте, поставив ее на ручной тормоз и скорость. Затем обесточить бортовую сеть, выключив зажигание и отсоединив провод отрицательного контакта на АКБ. Количество и состав необходимого инструмента определяется видом модели авто и особенностями устройства ее фар и рядом расположенных компонентов. Кроме того, потребуются чистые перчатки из х/б-материала, так как когда меняют лампу, всегда допускают одну очень серьезную ошибку – берутся голыми пальцами за ее стеклянную колбу, оставляя налет жира, из-за чего она быстро перегорает.

Снятие старых лампочек

Универсальной инструкции по замене ламп для ближнего света в фарах любой машины нет. Поэтому нужно тщательно изучить прилагаемую к любой модели инструкцию по эксплуатации. Если в техдокументации ее не оказалось, можно обратиться к поставщику или самому производителю. В крайнем случае много полезной информации можно найти на интернет-ресурсах, посвященных этой тематике.

Тем не менее дать некоторые общие рекомендации по замене все же можно:

1. Убрать из рабочей области для облегчения доступа к фаре все рядом расположенные автокомпоненты, например, патрубок воздуховода.
2. Отсоединить заднюю защитную панель фары.
3. При необходимости открепляется модуль с проводкой от посадочного гнезда.
4. По индивидуальной инструкции извлечь лампочку из патрона, заменив на новую.
5. Выполнить сборку всех частей в обратном порядке.

Установка новой лампы

При установке новой лампы нужно учитывать два основных правила:

1. Не браться за ее колбу голыми руками – нужно обязательно использовать хлопчатобумажные перчатки, в крайнем случае салфетку.
2. Вставлять ее в посадочное гнездо точно по технологии, не допуская плохого крепления, перекоса и недокрута. В противном случае. Даже если лампа и будет светить, то ненадолго и быстро испортится.

После того как лампу поменяли, необходимо проверить ее работоспособность. Для этого нужно подсоединить клеммы к аккумулятору, включить зажигание и ближний свет.

Коррекция света

Когда лампа заменена, часто возникает потребность в корректировки светового потока. Происходит это по той причине, что нить накала в новом светильнике обязательно сместиться по отношению к положению ранее установленной. Однако выполнить эту процедуру не так просто – для этого потребуются особые условия – приведение характеристик машины (давления в шинах, нагрузка балластом, выравнивание) к заводским параметрам и специальный регулировочный стенд. Поэтому своими руками это вряд ли доступно среднестатистическому автолюбителю – лучше обратиться в профессиональный автосервис.

Совет! Если замена лампы для ближнего света производилась срочно и некогда заехать в мастерскую для профессиональной корректировки, экспресс-настройку можно выполнить самостоятельно. Для этого нужно подъехать к воротам гаража или стене светлого тона на расстояние около 5 метров и включить обе фары. Если расхождения между отремонтированной и нетронутой нет – то никаких действий не требуется. Если измененная оптика светит выше или ниже, необходимо воспользоваться юстировочным винтом, прокручивая который можно поднимать или опускать световой поток.

Важные тонкости

Регулировка фар после замены лампы – весьма ответственный процесс, от которого будет зависеть безопасность всех участников движения. По технологическим нормам перед началом корректировки давление в шинах должно быть выравнено и приведено к рекомендуемой заводской величине. Также должны быть полностью заправлены топливный бак и прочие емкости. Багажное отделение должно вмещать нормативный балласта, а за рулем должен находиться водитель или предмет аналогичного веса. Подвеска в таком положении должна быть опрессована, двигатель включенным, а регулятор фар переведен в нулевое положение.

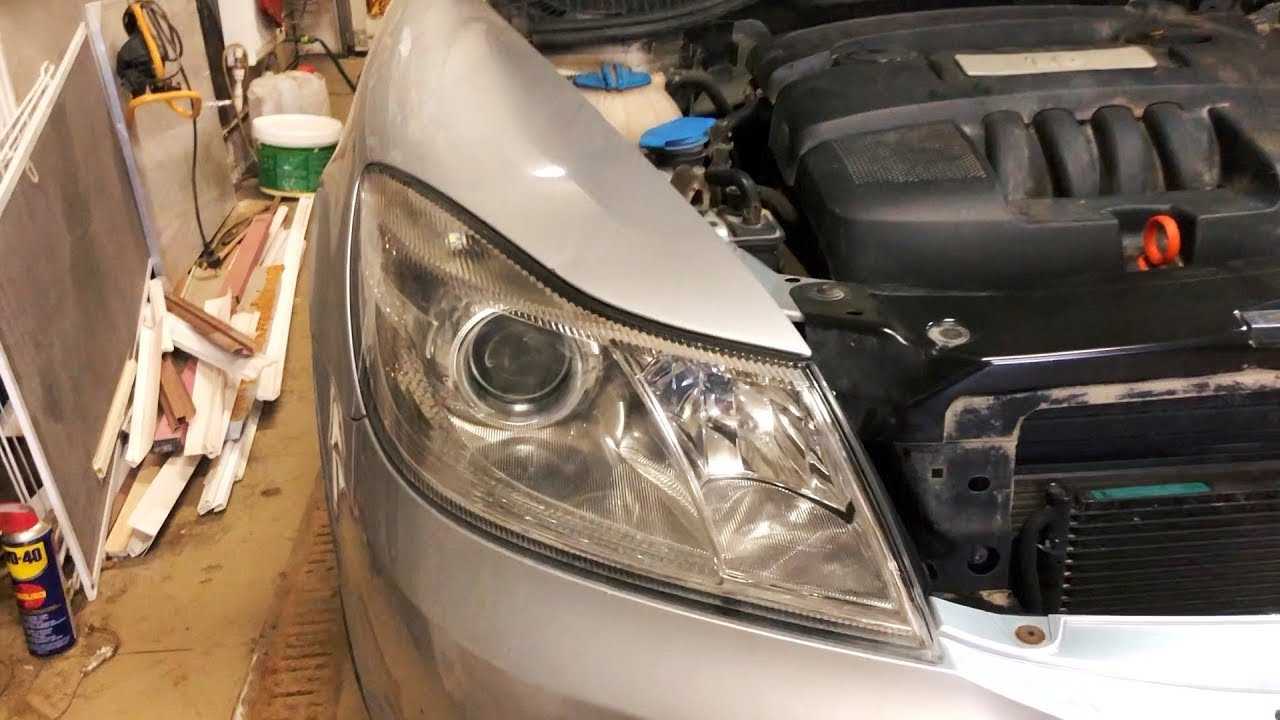

Как снять фару Шкода А5

Владельцы Skoda Octavia A5 сталкиваются с проблемой перегоревших ламп автомобильной оптики. Заменить расходник можно в автосервисе, заплатив за услугу определённую сумму денежных средств. На самом деле мероприятие это не сложное и платить за него деньги мастеру вовсе не обязательно. Для устранения дефекта понадобится купить новые запчасти светотехники и самостоятельно разобраться в том, как снять фару Шкода А5.

Какие лампы есть в передней оптике

• Ближний свет цоколь H7 (каталожный номер оригинального товара N10320101)
• Дальний свет H1 (N0177612) 12V55W
• Сигнал поворота PY21 (N10256401) 12V21W
• Габаритный огонь W5W (N0177532) 12V5W.

Инструкция: как снять фару на Шкода Октавия А5

Снимать будем деталь кузова Skoda, расположенную с правой стороны. Первое, что нужно сделать, перед тем как снять фару Октавии А5 это открыть капот. Далее:

1. Откручивается пластиковый барашек, удерживающий устройство изнутри.
2. В подкапотном пространстве в нижней его части ближе к бамперу расположен рычажок его следует потянуть на себя в сторону середины бампера.
3. Снять фару.
4. При необходимости отключить прибор от проводки для этого нажать фиксатор на разъеме. Можно не трогать провода и осуществлять процесс в таком виде.
5. Для замены дальнего света фар следует достать круглую резиновую заглушку, расположенную слева. Если вам нужно менять лампу ближнего освещения или габаритника , тогда необходимо снимать пластмассовый прямоугольный элемент. Лампа поворотника находится справа под заглушкой круглой формы.
6. После выкручивания старых лампочек и установки новых фару необходимо установить на место, убедившись в надежности фиксации.

Многие автомобилисты меняют лампочки в автомобильной светотехнике не из-за того, что детали исчерпали свои эксплуатационные ресурсы, а по причине неудовлетворения качеством освещения. Со временем источники освещения тускнеют. К тому же, на рынке представлены современные продукты, которые можно устанавливать в фары на замену штатной оптике. По типу используемых источников света приборы бывают:

• Галогеновыми
• Ксеноновыми
• Светодиодными.

Популярностью сегодня пользуется ксеноновая оптика, которая обладает достойной производительностью и хорошим сроком службы. Обычно производители устанавливают ксенон в светотехнику более дорогих комплектаций, чем штатная. Автомобилисты имеют возможность за дополнительную оплату усовершенствовать авто в базе .

Популярные модели ламп

Рассмотрим наиболее популярные модели галогеновых ламп h7, которые могут быть установлены на Шкоду Октавию а5:

Модель
Цена, руб
Страна производства
Особенности
PHILIPS X-treme Vision +130% Н7
1400 (комплект)
Германия
Яркая лампа с увеличенным сроком службы и интенсивным световым потоком
MTF Iridium H7
900 (комплект)
Корея
Самые яркие лампы с модернизированной нитью накала.
Philips LongLife EcoVision H7
640
Нидерланды
Заявленный срок службы в 4 раза больше, чем у других моделей
Bosch Pure Light H7
255
Германия
Недорогие лампы с хорошими показателями яркости
Koito WhiteBeam H7
1970 (комплект)
Япония
Белый цвет, служат достаточно долго, эффект ксенона
Hella H7
750
Германия
Общие показатели средние, но имеется важное преимущество — хороший угол освещения правой стороны
Osram Night Breaker Laser H7 +130%
1690 (комплект)
Германия
Стандартный желтый оттенок с увеличенной мощностью потока
IPF Xenon White H7 +100%
2200 (комплект)
Япония
Увеличенная яркость светового потока с эффектом ксенона
Philips WhiteVision H7
700
Нидерланды
Яркий свет, эффект ксенона, хорошая читаемость деталей
Osram Original Line
300
Германия
Срок службы составляет 250 часов, высокая яркость, улучшенные углы обзора

Приведенные модели обладают улучшенными показателями, но не превышающими разрешенные значения и допускаемыми для использования на трассах общего назначения. Необходимо учитывать, что заявленные увеличения яркости (на 100, 130 или 150 %) на самом деле намного меньше и являются лишь маркетинговым ходом производителя, получившего в лабораторных условиях улучшение одного отдельного показателя из множества контрольных позиций.

Набор ламп для Октавии А7

Ввиду вышеупомянутых различий наборы будут также отличаться. Существует 3 основных типа фар головного освещения:

• галогеновые;
• биксенон;
• биксенон + светодиоды,

и 2 варианта задних фонарей:

Отсюда и расширенная номенклатура ламп.

Наименование	Тип	Характеристики	Количество
Головные фары с галогенными лампами
Дневной свет, габаритные огни, дальний свет	H15 12V 15/55W галогенная, двухнитевая лампа	Цоколь – H15 База – PGJ23t-1 Напряжение – 12V Мощность – 15/55W	2
Ближний свет	H7 12V 55W галогенная лампа	Цоколь – H7 База – PX26d Напряжение – 12V Мощность – 55W	2
Указатели поворота передние	PWY 24W 12V лампа накаливания, желтая	Цоколь – PWY24W База – WP3.3×14.5/4 Напряжение – 12V Мощность – 24W	2
Биксеноновые фары головного света
Ближний и дальний свет	Газоразрядная лампа D3S	Цоколь – D3S База – PK32d-5 Напряжение – 42V Мощность – 35W	2
Дневной свет/габаритные огни	P21/5W 12V 21/5W лампа накаливания, двухнитевая	Цоколь – P21/5W База – BAY15d Напряжение – 12V Мощность – 21/5W	2
Указатели поворота передние	PWY 24W 12V лампа накаливания, желтая	Цоколь – PWY24W База – WP3.3×14.5/4 Напряжение – 12V Мощность – 24W	2
Биксеноновые фары головного света со светодиодными модулями
Ближний и дальний свет	Газоразрядная лампа D3S	Цоколь – D3S База – PK32d-5 Напряжение – 42V Мощность – 35W	2
Дневной свет/габаритные огни	два светодиода	–	2
Дополнительная подсветка	W5W 12V 5W лампа накаливания, синее стекло	Цоколь – W5W База – W2,1×9,5d Напряжение – 12V Мощность – 5W	2
Указатели поворота передние	PWY 24W 12V лампа накаливания, желтая	Цоколь – PWY24W База – WP3.3×14.5/4 Напряжение – 12V Мощность – 24W	2
Противотуманные фары
Противотуманные фары – вариант 1	H8 12V 35W галогенная лампа	Цоколь – H8 База – PGJ19-1 Напряжение – 12V Мощность – 35W	2
Противотуманные фары – вариант 2	H16 12V 19W галогенная лампа	Цоколь – H16 База – PGJ19-3 Напряжение – 12V Мощность – 19W	4
Повторители указателя поворотов в боковых зеркалах
Фонарь указателя поворота	–	–	2
Задние фонари с лампами накаливания
Стоп-сигналы	P21W 12V 21W лампа накаливания	Цоколь – P21W База – BA15s Напряжение – 12V Мощность – 21W	2
Противотуманные фонари	H21W 12V 21W галогенная лампа	Цоколь – H21W База – BAY9s Напряжение – 12V Мощность – 21W	2
Задний ход	P21W 12V 21W лампа накаливания	Цоколь – P21W База – BA15s Напряжение – 12V Мощность – 21W	2
Габаритные огни задние	W5W 12V 5W лампа накаливания	Цоколь – W5W База – W2,1×9,5d Напряжение – 12V Мощность – 5W	4
Указатели поворота задние	PY21W 12V лампа накаливания, желтая	Цоколь – PY21W База – BAU15s Напряжение – 12V Мощность – 21W	2
Задние фонари с лампами накаливания и светодиодами
Стоп-сигналы	светодиодный модуль (6 светодиодов)	–	2
Противотуманные фонари	H21W 12V 21W галогенная лампа	Цоколь – H21W База – BAY9s Напряжение – 12V Мощность – 21W	2
Задний ход	P21W 12V 21W лампа накаливания	Цоколь – P21W База – BA15s Напряжение – 12V Мощность – 21W	2
Габаритные огни задние	светодиодный модуль (2х3 светодиода)	–	2
Указатели поворота задние	PY21W 12V лампа накаливания, желтая	Цоколь – PY21W База – BAU15s Напряжение – 12V Мощность – 21W	2
Другие лампы
Освещение номерного знака	W5W 12V 5W лампа накаливания	Цоколь – W5W База – W2,1×9,5d Напряжение – 12V Мощность – 5W	2
Дополнительный стоп-сигнал	–	–	1
