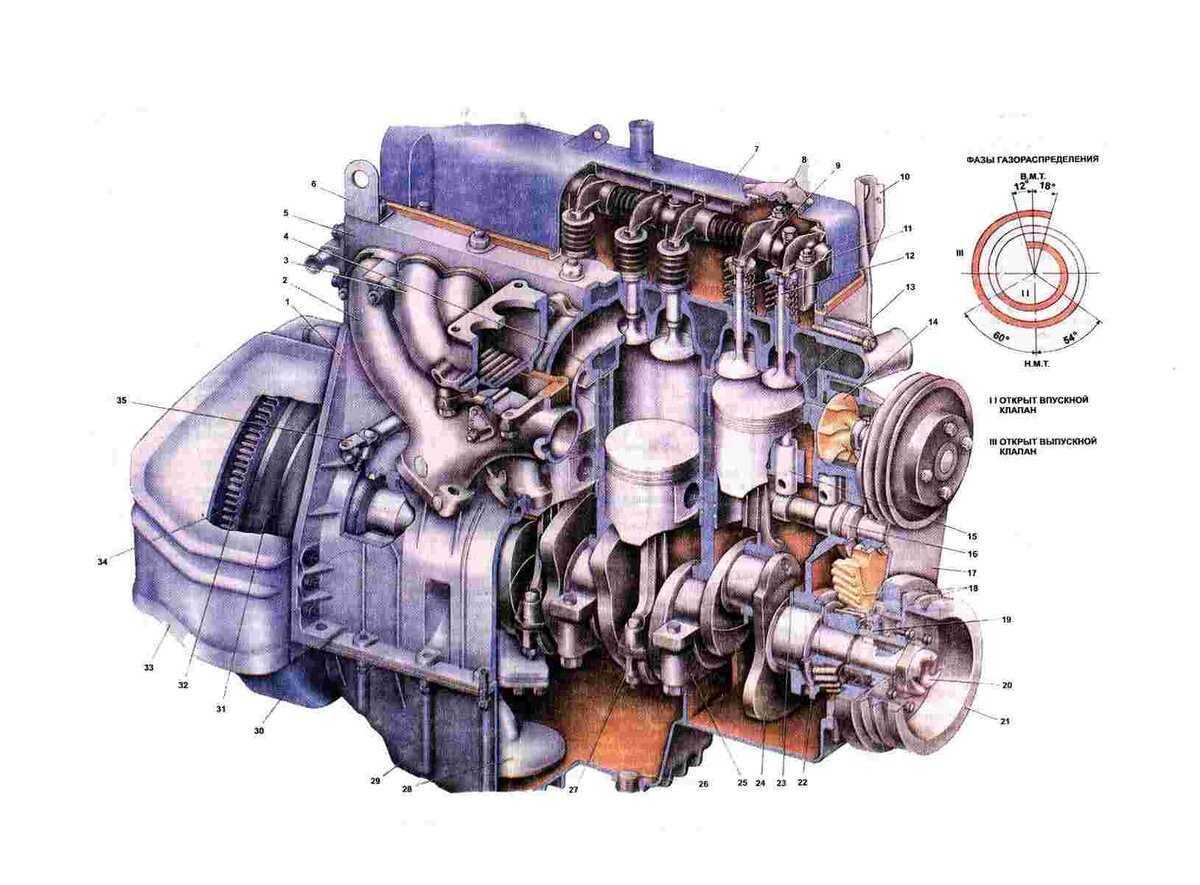

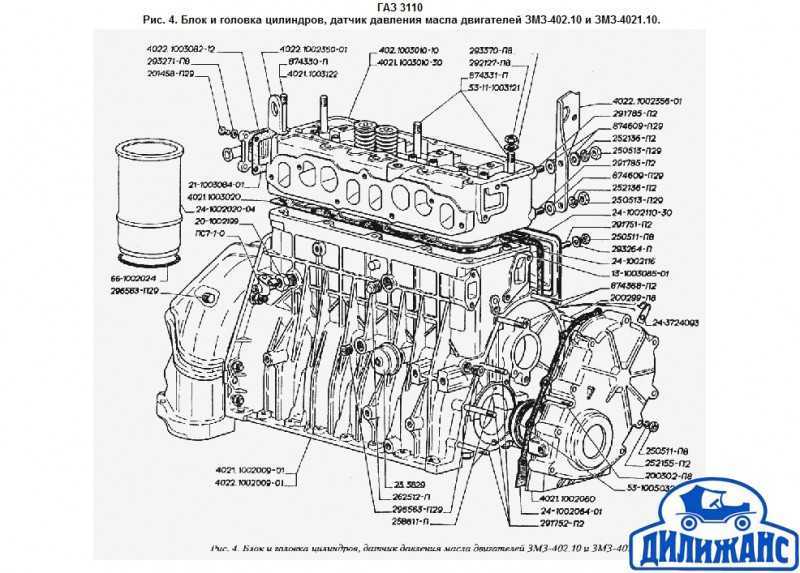

Диагностика состояния змз-402

Порядок проверки компрессии

При выполнении замеров компрессии потребуется ряд инструментов. Для извлечения свечей зажигания применяют специальный свечной ключ, для демонтажа форсунок или свечей накаливания гаечные ключи и головки соответствующего размера. Так же для удобства подсоединения прибора измерения давления к головке цилиндров могут использовать различные переходники, конструктивно подогнанные под конкретный двигатель и марку машины.

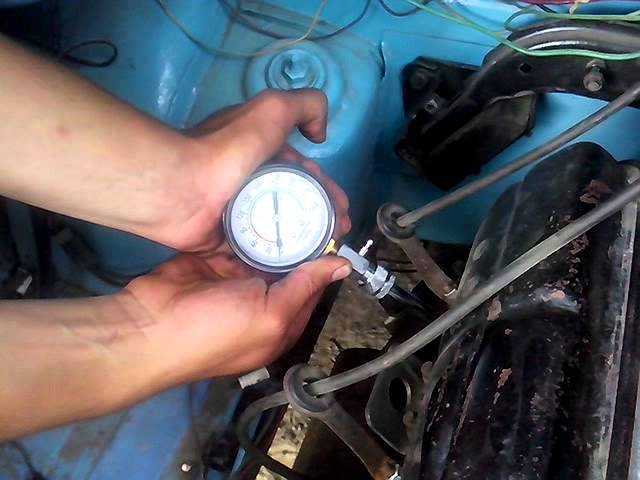

Компрессометр

Для измерения давления более удобен и точен в показаниях компрессометр с гибким трубопроводом, позволяющий адаптироваться к конструктивным особенностям любой машины. Вместе с этим качественный съём показаний давления будет давать прибор, имеющий возможность присоединения к головке цилиндров с помощью резьбового соединения

Также важно, чтобы запорный ниппель был установлен в трубопроводе копрессометра ближе к камере сгорания, это повысит объективность снимаемого результата

Набор для измерения компрессии в двигателе

Таким образом, правильность замера не будет зависеть от плотности и усилия прижатия рукой свободного конца трубопровода к соответствующему отверстию в головке. Резьбовое подсоединение трубопровода компрессометра к головке также исключит соблазн манипуляции при замере давления не чистым на руку механикам, делающих диагностику мотора.

Также следует отметить, что важно убедится в качестве работы компрессометра и соответствии его показаний истине, так как рынок наводнен приборами сомнительного качества

Подготовка к проверке

Перед замером показаний необходимо:

1. Обеспечить тепловой режим двигателю при которых двигатель даёт сбои в работе. То есть, если двигатель испытывает проблемы с запуском целесообразно мерить компрессию на холодном двигателе, если силовой агрегат страдает потерей мощности или неустойчивой работой перед замером прогрейте до рабочей температуры (80°С).
2. Исключить подачу топлива в цилиндры, отключив бензонасос. Так как, поступившим топливом со стенок цилиндра будет смываться масляная плёнка, что приведёт к искажению замера давления.
3. Отключают зажигание свечей для исключения электрического пробоя при вращении стартером.
4. Для исключения считывания параметров работы двигателя в процессе проверки компрессии отключают программу управления двигателем.
5. Для вращения двигателя аккумулятор должен быть заряжен.
6. Перед демонтажом свечей или форсунок и перед присоединением компрессометра очистить от пыли грязи монтажное место для исключения попадания пыли и грязи в цилиндр.

Процесс измерения

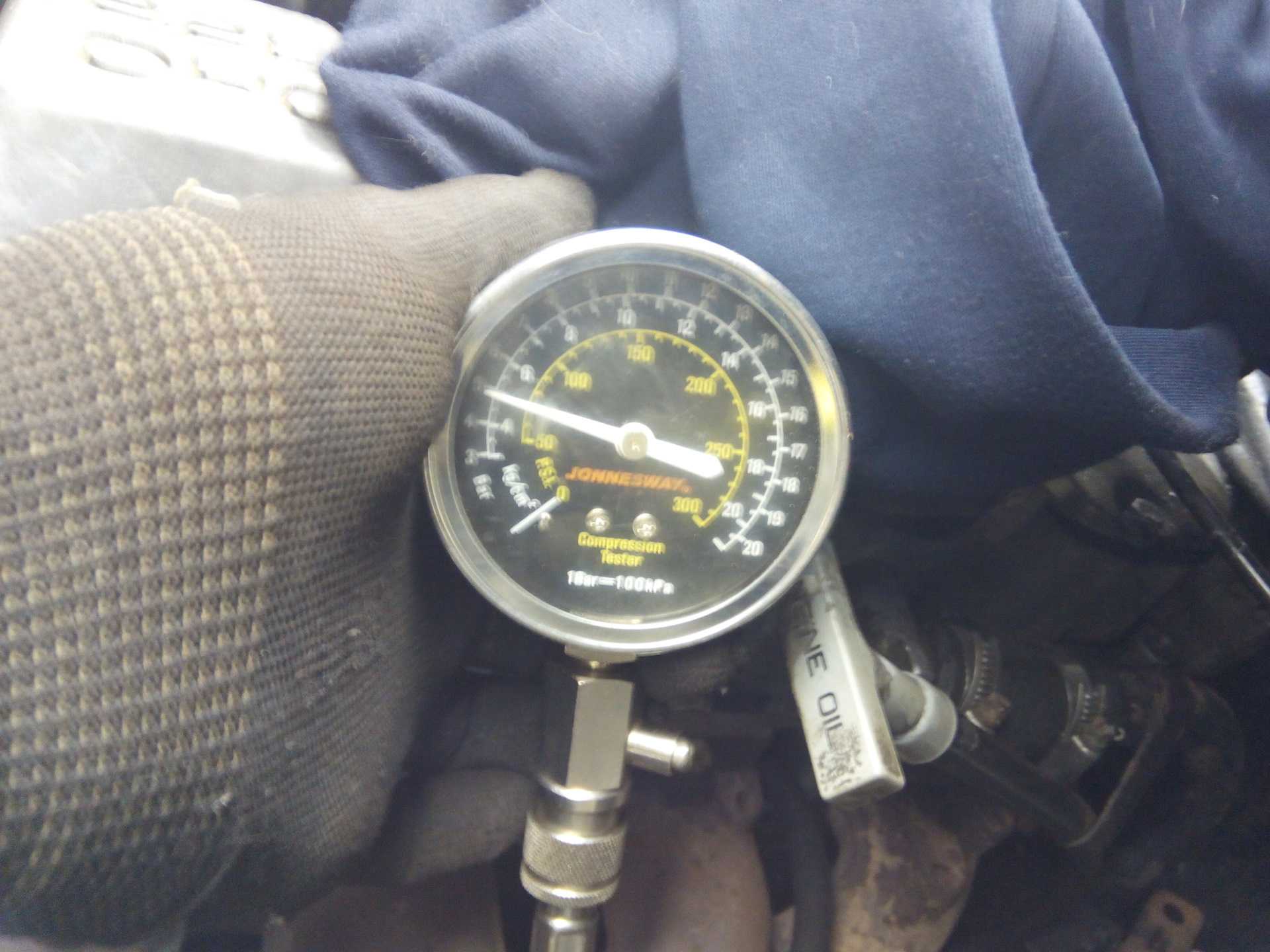

С присоединённым компрессометром к цилиндру осуществляют вращение двигателя стартером. Проворачивание двигателя, для снятия замера, осуществляют в течение не менее 5 секунд, которые обеспечат вращение коленчатого вала до 15 оборотов при нормальной зарядке аккумулятора. Стандартно максимальное значение давления достигается тремя-четырмя сжатиями в цилиндре, которое и фиксируется как окончательный результат.

Замеры каждого цилиндра осуществляют в двух режимах при открытой дроссельной заслонке и закрытом дросселе.

По опыту диагностов-мотористов при максимально открытой дроссельной заслонке, когда цилиндр максимально заполняется воздухом, показания будут в большей степени будут отражать техническое состояние цилиндра, поршня и поршневых колец. В положении закрытой заслонки, когда ограничивается поступление воздуха в цилиндр, замер давления отражает состояние плотности в газораспределительном механизме.

Как говорилось выше, в случае снижения показаний в цилиндре больше чем на 1 кгс/см² (атмосферу, бар) в бензиновом двигателе и 5 кгс/см² в дизеле от показаний других цилиндров, требуется произвести диагностику и устранить причину падения компрессии.

Как завести мотор при недостаточной компрессии

При низких показателях компрессии дизельный агрегат не запускается обычным проворотом стартера. Если пуск производится в минусовую температуру на холодном моторе- то усилие для нормальной скорости вращения коленчатого вала требуется большее, так как масло на морозе становится более вязким. Для подогрева кардана используют обычную паяльную лампу, которую устанавливают внизу и разогревают системы двигателя горячим воздухом.

Искусственно повысить компрессию для разового холодного пуска можно также созданием масляной плёнки в цилиндрах. Для этого выворачивают свечи накала, либо форсунки и заливают моторное масло с помощью шприца прямо в камеру сгорания, объёмом не более 50 мл. Повторяют всю процедуру на каждом цилиндре в отдельности. После проворачивают коленчатый вал, чтобы на стенках образовалась равномерная масляная плёнка, которая обеспечит создание герметичности во время пуска. Используя такой способ нужно проследить распределения масла в цилиндра, до запуска двигателя поршень должен сделать несколько тактов стартером, чтобы избежать гидроклина.

Возможные причины

• Неравномерная компрессия в цилиндрах. Из-за снижения компрессии не происходит эффективное сгорание топливовоздушной смеси, вследствие чего поршень в проблемном цилиндре не получает должного ускорения. Причина вибрации на холостых оборотах в таком случае в уменьшении инерционного движения поршня на такте рабочего хода.
• Пропуски зажигания в 1 либо сразу нескольких цилиндрах. Как и в случае с потерей компрессии, по причине плохого сгорания ТПВС поршень не получает должного ускорения, что приводит к неравномерному вращению коленчатого вала.
• Неисправность двухмассового маховика. В исправном состоянии демпфер крутильных колебаний позволяет снизить нагрузку на коленчатый вал и элементы трансмиссии. В случае выхода из строя наблюдаются вибрации двигателя, сопровождающиеся характерным громыханием.
• Износ подушек двигателя. Мотор в подкапотном пространстве удерживается на нескольких сайлентблоках. В случае трещин, надрывов резиновых демпферов вибрации будут передаваться на кузов и четко ощущаться в салоне.
• Износ привода уравновешивающих валов и самих балансиров. Износ подшипников, растяжение цепи, неправильная регулировка натяжителя приводят к повышению шумности и вибрациям.

Подушки двигателя

Как определить, что причина дисбаланса именно в подушках?

• Визуально осмотрите сайлентблоки крепления двигателя. Резиновый демпфер не должен отслаиваться от металлических элементов, иметь глубокие трещины.
• Используя подкатной домкрат и небольшую резиновую проставку, поочередно поддомкратьте двигатель со всех сторон установки подушек (точка опоры должна быть как можно ближе к месту расположения демпфера). После каждой смены положения точки опоры наблюдайте за работой мотора. Вибрация должна заметно уменьшиться при поддомкрачивании двигателя вблизи порванной подушки.

Компрессия

Вибрация, связанная с потерей компрессии в первую очередь проявит себя на холодную. По мере прогрева металлические детали расширяются, уменьшая тем самым зазоры, через которые происходит прорыв выхлопных газов. Неравномерность компрессии в цилиндрах – естественное явление для двигателя с пробегом больше 100 тыс./км. Но для нормальной работы разброс не должен превышать 0,5-1 кгс/см2. При больших значениях на холодную уже могут наблюдаться вибрации.

Проверять компрессию следует на холодном двигателе. Узнать, какая компрессия должна быть в двигателе, можно из руководства по ремонту и эксплуатации вашего автомобиля. Вслед за проверкой можно определить, что именно стало причиной потери компрессии: проблема с ЦПГ либо деталями ГРМ. Для этого залейте в проблемный цилиндр 25-30 мг моторного масла, после чего повторите замеры. Если компрессия выровняется, причина в износе ЦПГ. Отсутствие изменений свидетельствует о проблемах с ГРМ. Более точную диагностику причины вибраций на холостых можно осуществить пневмотестером.

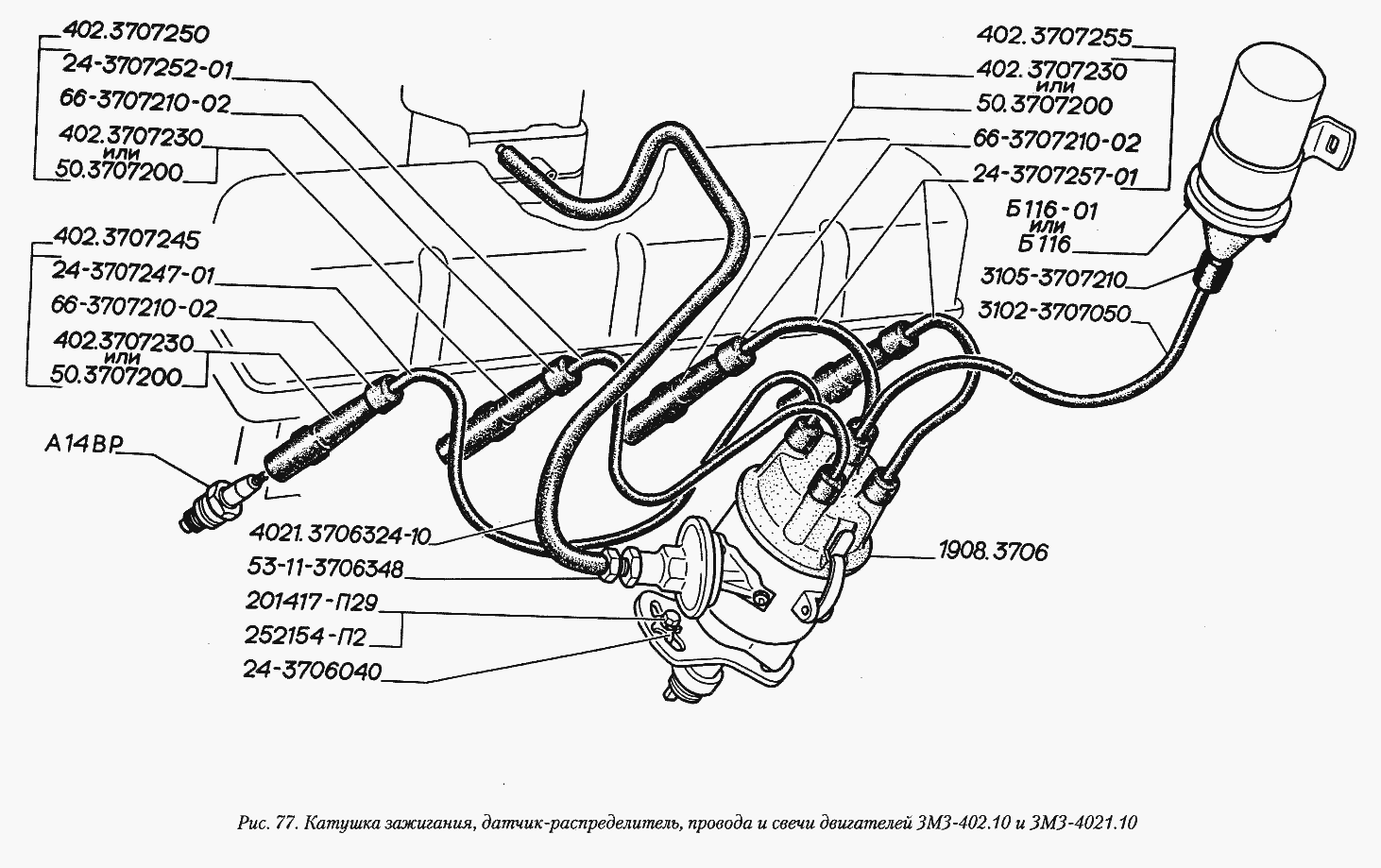

Пропуски зажигания

Самодиагностика современных ЭБУ двигателя позволяет определить номер цилиндра, что значительно облегчает поиск причины вибраций на холостом ходу. Множественные пропуски свидетельствуют о периодических проблемах сразу в нескольких цилиндрах. Из термина отнюдь не следует, что причина перебоев в работе именно в системе зажигания, так как ЭБУ определяет пропуски зажигания по неравномерности вращения коленчатого вала. Какие элементы чаще всего становятся причиной пропусков зажигания и повышенной вибрации?

• Топливные форсунки (ТПВС переобогащенная или слишком бедная).
• Свечи зажигания. К перебоям в подаче искры приводит масляный нагар на свечах, эрозия электродов, нарушение керамической изоляции, неправильный воздушный зазор.
• Высоковольтные провода.
• Катушка зажигания/модули зажигания.
• Блок управления двигателем.

Не стоит забывать о проблеме подсоса воздуха и многих других причинах, из-за которых двигатель троит, а на кузов передается вибрация. В любом случае мы рекомендуем переходить к поиску неисправностей только после считывания кодов ошибок.

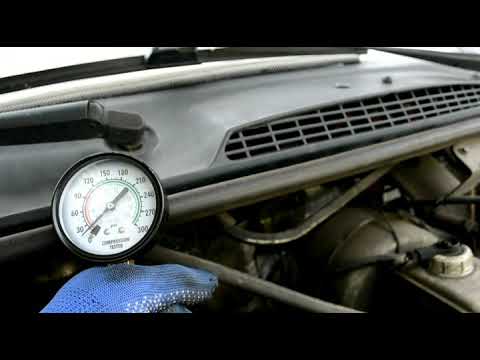

Как самостоятельно измерять компрессию

Чтобы корректно измерить компрессию в цилиндрах бензинового двигателя, необходимо правильно подготовить двигатель, иначе результаты будут сильно искаженны.

Для правильной диагностики следует выполнить несколько условий:

• Нужно «разогреть» двигатель, примерно до 70 градусов;
• Нужно отключить подачу топливо, дабы не допустить размалывание масляного клина;
• Абсолютно все свечи должны быть демонтированы, иначе возрастает сопротивление вращению, что приводит к падению оборотов при прокрутке;
• Необходимо полностью зарядить аккумулятор. Чтобы при замере на разных цилиндрах, не падала скорость вращения коленвала из-за падения напряжения.

Как правильно мерить компрессию?

компрессия, двигатель, ремонт двигателя, капиталка, капитальный ремонт, мотор

Ничего сложного нет.1. Бензонасос отключать не надо.

Отлично — пускай бензин идет в катализатор =)Нужно вынуть предохранитель инжектора/бензонасоса.

От себя добавлю, у дилеров стоят стенды для измерения динамического давления, просите графики, а не максимальные озвученные значения, по ним можно много чего узнать

Тут мануал по измерению и трактовке результатов

(со ссылкой на заводскую инфу, а не из личных соображений) сколько должна быть компрессия (в единицах) у 2-х литрового мотора в исправном состоянии.

такой инфы не найдете, производитель дает данные только о степени зжатия (для ФФ2 — 11 к 1)Компрессия параметр динамический, позволяет судить о сотоянии двигателяНемаловажный параметр ее равномерность по цилиндрам, оптимальный показатель для нестарых бензиновых движков около 16, но и 13 не повод для капремонта если компрессия ровная по цилиндрам

olegcokИнформация из FordEtis IDS

Измерьте давление сжатия.ПРИМЕЧАНИЕ:Модуль управления силовым агрегатом (PCM) при снятии реле топливного насоса или отсоединении электрических элементов получает сообщение об ошибке. После выполнения проверки компрессии следует удалить это сообщение об ошибке из памяти неисправностей, используя всемирную диагностическую систему (WDS).ПРИМЕЧАНИЕ:Перед выполнением проверки сжатия требуется правильно выставить клапанные зазоры. Удостоверьтесь в том, что двигатель находится при нормальной рабочей температуре.ПРИМЕЧАНИЕ:Различные варианты конструкции компрессометров и колебание частоты вращения стартера обычно позволяют только сопоставить давление сжатия во всех цилиндрах.

Измерение давления сжатия (Двигатель — 1.6L Duratec-16V, Двигатель — 1.6L Duratec-16V Ti- VCT)

1. Снимите крышку центральной электрораспределительной коробки (CJB).

2. Откройте CJB и снимите реле топливного насоса.ПРИМЕЧАНИЕ:Двигатель запустится, поработает несколько секунд, а затем остановится.

3. Запустите двигатель.

4. Рассоедините электрический разъем катушки электронного зажигания (EI).

5. Снимите разъемы свечей зажигания.

6. Снимите свечи зажигания.

7. Выполните измерение в соответствии с инструкциями, прилагаемыми к прибору, на каждом цилиндре, используя подходящий компрессометр с подходящим переходником.ПРИМЕЧАНИЕ:Дайте стартеру поработать при широко открытой дроссельной заслонке до тех пор, пока стрелка на измерительном приборе не прекратит перемещаться в сторону увеличения показаний.

8. Установите свечи зажигания.

9. Установите разъемы свечей зажигания.

10. Состыкуйте электрический разъем катушки EI.

11. Установите реле топливного насоса и закройте CJB.

12. Установите крышку CJB.

Сама по себе величина компрессии у ИСПРАВНОГО мотора может зависить от множества причин:От качества и конструкции собственно компрессометра От температуры двигателя и температуры окружаюцего воздухаОт марки залитого маслаОт состояния и заряженности АКБОт марки и состояния стартераОт загрязненности воздушного фильтра и катализатора.

Поэтому при диагностике обращают внимание в основном на её различие по цилиндрам, а не на абсолютную величину. Если различие меньше единицы, то можно смело говорить об ИСПРАВНОСИ, независимо от того, какова абсолютная величина 12 или 16

Проверка компрессии в цилиндрах двигателя Cummins ISF2.8 на Газель NEXT, нормальные значения, выяснение причин недостаточной компрессии в цилиндрах двигателя.

Проверка компрессии в цилиндрах двигателя Cummins ISF2.8 на автомобиле Газель NEXT производится специальным прибором — компрессометром. У компрессометра для двигателя Cummins ISF2.8 должен быть наконечник, форма которого аналогична форме корпуса топливной форсунки. Это необходимо для закрепления наконечника в отверстии головки блока цилиндров.

Важными условиями правильности показаний при проверке компрессии в цилиндрах двигателя Cummins ISF2.8 являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

Порядок проверки компрессии в цилиндрах двигателя Cummins ISF2.8 на автомобиле Газель NEXT.

1. Пустите двигатель и прогрейте его до рабочей температуры. 2. Остановите двигатель. Сожмите фиксаторы наконечника трубопровода подачи топлива к топливному насосу высокого давления. 3. Отсоедините трубопровод. 4. Вновь пустите двигатель и дайте ему поработать до самопроизвольной остановки, вызванной выработкой топлива из топливных магистралей высокого давления. 5. Нажмите на фиксатор и отсоедините колодку жгута проводов от форсунки. 6. Нажмите фиксатор крепления штуцера сливного трубопровода к форсунке. Отсоедините трубопровод от форсунки.

Перед отсоединением от форсунки двигателя Cummins ISF2.8 сливного трубопровода и далее трубки высокого давления тщательно очистите штуцера. Даже малейшая частичка грязи, попавшая в систему питания топливом, может быстро вывести ее из строя.

8. Отверните гайки крепления трубок высокого давления и отсоедините трубки от форсунок. 9. Выверните болты крепления держателей форсунок и извлеките их из отверстий. 10. Снимите держатели форсунок.

Перед снятием промаркируйте форсунки, чтобы при сборке не перепутать места их установки.

11. Снимите форсунки.

Форсунки на двигателе Cummins ISF2.8 уплотнены медными шайбами. При снятии форсунок обязательно заменяйте шайбы новыми.

12. Установите компрессометр в отверстие для форсунки и закрепите его наконечник деталями крепления форсунки. 13. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия. 14. Записав показания компрессометра, установите его стрелку на ноль. 15. Повторите все операции для проверки компрессии в остальных цилиндрах двигателя Cummins ISF2.8.

После проверки компрессии в цилиндрах двигателя Cummins ISF2.8 сравните записанные показания с эталонными.

— Нормальное давление в цилиндрах двигателя Cummins ISF2.8 должно быть 2,2 МПа.— Минимально допустимое давление в цилиндрах двигателя Cummins ISF2.8 — 1,9 МПа).— Давление в разных цилиндрах двигателя Cummins ISF2.8 не должно отличаться более чем на 0,3 МПа.

— Неплотной посадки клапанов в седлах. — Повреждения прокладки головки блока цилиндров. — Поломки или пригорания поршневых колец. — Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

Для выяснения причин недостаточной компрессии в цилиндрах двигателя Cummins ISF2.8 залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

Причину недостаточной компрессии в цилиндрах двигателя Cummins ISF2.8 можно также выяснить подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в отверстие для форсунки и подайте в цилиндр воздух под давлением 0,2-0,3 МПа.

Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через впускную трубу свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр. Это обнаруживается по характерному шипящему звуку.

После окончания компрессии в цилиндрах двигателя Cummins ISF2.8 установите все детали в порядке, обратном снятию. Прокачайте систему питания топливом. Пустите двигатель и проверьте герметичность соединений системы питания топливом.

Чем измерить компрессию

Чтобы оценить техническое состояние цилиндров и элементов поршневой группы, используется специальный прибор – компрессометр.

В его комплектацию входят элементы:

1. Стрелочный манометр с градуировкой шкалы от 0 до 2,4 МПа. Для дизельного мотора потребуется прибор со шкалой до 4 мегапаскалей.
2. Гибкий шланг с наконечником для присоединения к свечному отверстию.
3. Обратный клапан.
4. Устройство сброса давления.
5. Переходные насадки для разной резьбы в свечных отверстиях.

Простая комплектация прибора – манометр, оснащенный обратным клапаном и конической резиновой насадкой. При измерении ее не нужно вкручивать, достаточно сильно прижать рукой.

Манометр служит для измерения давления. Обратный клапан предназначен для удерживания воздуха в приборе до достижения максимального давления. Оно возникает уже за 5-10 рабочих циклов. Далее показания устанавливаются на «0», сбросив давление специальной кнопкой. В дизельном моторе компрессия измеряется через отверстия форсунок, которые могут иметь разную резьбу. Поэтому в комплекте есть переходники.

Проверка без прибора

Существует простой способ измерения компрессии без специальных устройств. Если нужно узнать, какой цилиндр неисправен, можно выкрутить свечи и вращать мотор стартером. При этом отверстие закрывается пальцем и проверяется выпуск и всасывание воздуха. Если неисправность серьезная, например, прогорел клапан – то в цилиндре воздух будет слабее выталкиваться и засасываться.

Проверка маслом

Если диагностика выявила низкую величину компрессии, то можно узнать, в чем конкретная причина. Во все цилиндры заливается по 30 мл моторного масла и вновь измеряется давление.

1. Если компрессия возросла до нормального значения – то значит проблема в износе поршней и цилиндров либо в поршневых кольцах.
2. Если после заливки масла давление плохое только в некоторых цилиндрах – то возможны поломка колец, прогорание клапанов или поршней.

Более точная диагностика проводится только компрессометром.

Проблемы и распространенные неисправности

Силовые агрегаты серии 409 имеют ресурс до капитального ремонта в пределах 200-300 тыс. км (зависит от условий эксплуатации). Однако возникают ситуации, при которых мотор не заводится или работает некорректно. Причиной поломки является преждевременный износ деталей или неправильная эксплуатация силового агрегата и автомобиля. Владелец в силах исправить только механические поломки, для определения неисправных электронных компонентов требуется диагностическое оборудование.

Мотор не заводится

Причиной отсутствия вспышек в цилиндрах является падение давления в топливной магистрали, поломка компонентов системы зажигания или неисправность контроллера. Проверка выполняется диагностическим сканером, при отсутствии оборудования возможно только проконтролировать подачу бензина насосом и визуально оценить состояние свечей. Следует учитывать, что насос может подавать бензин к рампе, но давление в магистрали недостаточное для распыления горючего через форсунки.

Падение мощности мотора

При внезапном снижении мощности силового агрегата (не связанном с повышенной загрузкой машины) следует проверить:

• состояние воздушного фильтра;
• работоспособность дроссельного узла и сопутствующих датчиков (диагностическим прибором);
• нет ли перебоев в работе системы зажигания и подачи топлива (на панели приборов включится значок Check Engine);
• не прогорают ли прокладки под головкой блока цилиндров;
• не падает ли степень сжатия из-за износа поршневых колец или гильз.

Двигатель внезапно глохнет или работает нестабильно

Внезапные остановки мотора указывают на засорение или поломку форсунок. На машинах сборки до 2008 г. использовался датчик холостого хода. В таких автомобилях при поломке или некорректной работе устройства мотор может самопроизвольно выключаться. После 2008 г. от датчика отказались, холостой ход обеспечивается электронным блоком управления.

Низкое давление в масляной магистрали

Причины падения давления масла в двигателях ЗМЗ 409:

1. Ошибочный выбор смазывающего вещества, залитого в картер двигателя.
2. Попадание в картер бензина из-за повышенной производительности форсунок или поломки свечи зажигания в одном или нескольких цилиндрах. Дефект может возникнуть и при пробое прокладки под головкой, охлаждающая жидкость попадает в картер и снижает эффективность работы системы смазки.
3. Проблемы с масляным насосом или редукционным клапаном.
4. Поломка клапана в масляном фильтре.
5. Появление вмятины на поддоне картера, что приводит к затрудненной подаче масла к приемной трубке помпы.
6. Износ коренных и шатунных шеек.
7. Засорение масляных каналов отложениями, которые приводят к падению пропускной способности системы смазки.

Стук коленвальных подшипников

При износе вкладышей опор коленчатого вала появляется звонкий металлический стук, частота увеличивается по мере наращивания оборотов. Одновременно на панели приборов может мигать или гореть лампа аварийно низкого давления масла. Дальнейшая эксплуатация двигателя запрещена, поскольку возможно необратимое разрушение блока цилиндров (например, из-за обрыва шатуна).

Стук из блока поршней

Стук из блока цилиндров, прослушиваемый на холостом ходу или под нагрузкой, указывает на увеличение зазора между поршнем и гильзой из-за износа трущихся поверхностей. Дальнейшая эксплуатация мотора приводит к интенсивному износу и повышенному расходу масла и топлива. Возможно разрушение колец и перемычек между канавками на поршнях, попавшие в картер обломки вызывают повреждение коренных опор и шеек коленчатого вала.

Вибрация мотора

Повышенные вибрации мотора являются следствием разрушения опор. Элементы кривошипно-шатунного механизма проходят балансировку в заводских условиях, самопроизвольного нарушения баланса при эксплуатации невозможно. Подергивания двигателя могут возникнуть из-за перебоев в системах подачи топлива и зажигания (сопровождаются миганием или включением лампы Check Engine).

Перегрев двигателя

Повышение температуры двигателя происходит в результате течи охлаждающей жидкости через поврежденные патрубки или в зазор между головкой блока цилиндров и прокладкой. Дефект возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу или поле. Возможен рост температуры при некорректной работе вискомуфты вентилятора или длительном движении с малой скоростью на повышенных оборотах.

Перегрев двигателя возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу.

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Последовательность выполнения диагностики

Для диагностики двигателя ЗМЗ 406 инжектор рекомендуется следовать определенной последовательности действий. Ниже представлены основные этапы данной процедуры:

1. Подготовка автомобиля к диагностике:
   • Убедитесь, что автомобиль находится на ровной и устойчивой площадке.
   • Выключите двигатель и снимите ключ с замка зажигания.
   • Откройте капот и установите его в фиксатор.
   • Проверьте уровень масла и охлаждающей жидкости, а также состояние ремней привода и проводов.
   • Убедитесь, что батарея заряжена и фильтры очищены.
2. Сбор информации:
   • Подключите диагностический сканер к разъему диагностики OBD-II на вашем автомобиле.
   • Считайте и запишите коды ошибок из памяти управляющего блока двигателя.
   • Изучите описание полученных кодов, чтобы определить причину проблемы.
   • Проверьте данные о текущих параметрах работы двигателя, таких как температура охлаждающей жидкости, обороты коленчатого вала, давление в системе топлива и т.д.
3. Визуальный осмотр:
   • Осмотрите двигатель на наличие видимых повреждений, утечек жидкостей и отсоединенных или поврежденных проводов.
   • Проверьте состояние датчиков, клапанов и электропроводки на наличие коррозии или загрязнения.
   • Оцените состояние ремней привода и проверьте их натяжение.
   • Проверьте состояние фильтров воздуха и топлива, а также электрических соединений и разъемов.
4. Проверка системы впрыска топлива:
   • Проверьте давление топлива в системе впрыска.
   • Проверьте работу форсунок и клапана регулятора давления топлива.
   • Проверьте состояние топливных насосов и фильтров.
5. Дополнительные проверки:
   • Проверьте работу датчиков температуры, давления, скорости, положения дроссельной заслонки и других важных параметров.
   • При необходимости, проведите измерение компрессии в цилиндрах двигателя.
   • Проверьте состояние системы зажигания и корректность работы свечей зажигания.
   • Проверьте исправность системы вентиляции картера.
6. Анализ полученных данных и принятие дальнейших решений:
   • Изучите все полученные результаты и сравните их с нормативными значениями.
   • Определите основные причины возникших проблем и примите решение о необходимых ремонтных действиях.
   • При необходимости, выполните регулировку или замену неисправных деталей и компонентов.

Данная последовательность выполнения диагностики поможет вам систематически и эффективно идентифицировать проблемы и принять необходимые меры для их устранения.

Тестер для замера потери давления в цилиндрах двигателя

Устройство тестера

Выглядит тестер следующим образом. Два манометра подключены к общему каналу. В канале установлен жиклер который. Жиклер дает возможность подавать фиксированное количество воздуха в камеру сгорания. Которое измеряется манометром в процентном соотношении от допустимой нормы потери воздуха в цилиндре. Первым прибором мы устанавливаем давления воздуха идущее от компрессора. Для бензиновых двигателей оно составляет 5 bar. Второй прибор показывает давление, создаваемое в цилиндре. С учетом возможных потерь. Шкала разделена на три зоны:

• Зеленая — допустимые потри давления
• Желтая — критичное падение давления
• Красная — не допустимое падение давления

Применение тестера

Тестер подключается к компрессору. Который создает необходимое давление воздуха. С другой стороны шланг соединяется с камерой сгорания через переходники в свечное отверстие.

Условия проведения замера

Они такие же как и при использовании компрессометра. Добавляется толь ко то что замер производится при нахождении поршня цилиндра  в ВМТ . Как и при регулировки клапанов. То есть клапана должны быть полностью закрыты. Для проведения измерения давления придется  в каждом цилиндре выставлять поршень в такте сжатия.

После того как поршень в измеряемом цилиндре подведён в ВМТ прибор соединяется с камерой сгорания и на него подается давление воздуха от компрессора. При помощи крана выставляется давление в 5 bar. На первом манометре. Второй прибор уже показывает потерю давления.

В зеленой зоне все нормально

Желтая зона требуют внимания.

Красная зона требуется ремонт

Анализ показаний прибора

С применением данного прибора уже можно сориентироваться где именно возникла потеря давления. Прорывающийся воздух будет создавать шум

• Если воздух слышен при открытии масло заливной пробки. Значит потеря давления происходит через поршневые кольца в картер двигателя
• Потери воздуха слышны в выхлопной трубе. Нет герметичности в выпускном клапане
• Воздух во впускном коллекторе значит проблема с впускным клапаном.
• Бурление в расширительном бачке системы охлаждения. Прогорела прокладка либо трещина в гильзе или головке блока.

Тестер для замера давления в цилиндрах как диагностический прибор даёт больше информации чем просто проверить компрессию в двигателе. Можно уже диагностировать конкретную неисправность. И планировать возможный ремонт.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

• осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
• замена масла и фильтра после 10000 км;
• замена ОЖ примерно раз в два года или 30000 пробега;
• подзарядка аккумулятора каждую осень, замена после 50000 км;
• свечи зажигания хватают на 60000 пробега;
• фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
• катушки зажигания выходят из строя после 50000 пробега.

Ремонт ЗМЗ 406

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.
