Измерение давления топлива в рампе

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

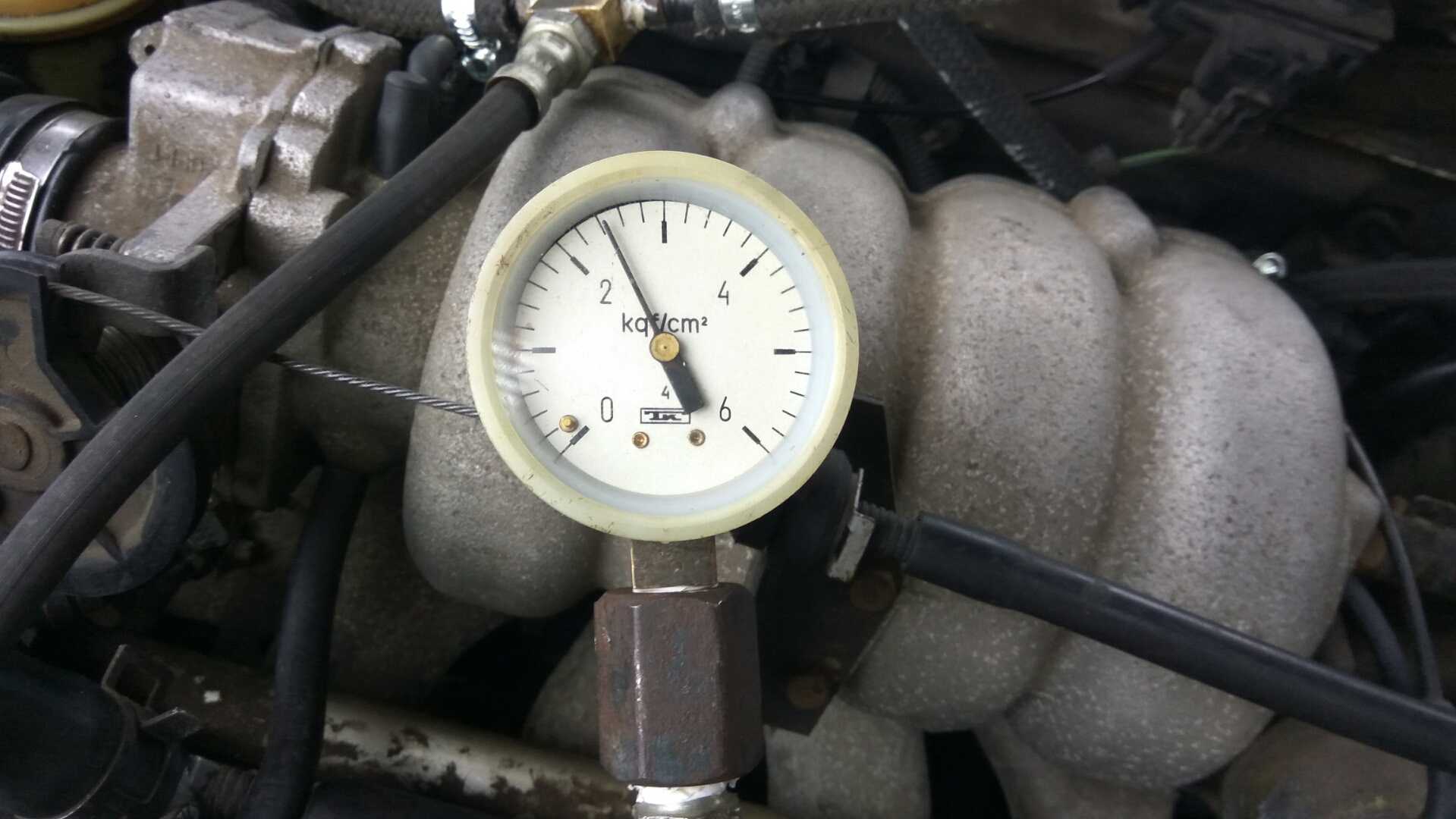

Измеряется давление на рампе так:

• на патрубок наматывается фум-лента;
• шланг прибора усиливается хомутом (если самодельный);
• на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
• на топливной рампе есть колпачок, его надо выкрутить;
• открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
• чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
• конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
• тряпка убирается, мотор запускается, снимаются показания.

На ТС без обратки.

1. Надо замерить давление на выходе модуля топливного насоса (расположен на топливном баке). Для замера подойдёт шланг с диаметром восемь миллиметров, обязательно стойкий к бензину. В качестве измерителя подойдёт обычный манометр.
2. С манометра снимается родной шланг, вдевается 8-миллиметровый. Снимаются показания давления, которые должны быть в пределах 5-7 атм.

Замеры делаются по-разному:

• при включённом зажигании смотрят, насколько подскакивает стрелка шкалы;
• замеры проводятся со снятым шлангом РДТ (датчиком топлива);
• отдельный тест давления в режиме холостого хода;
• проверка с пережатым шлангом обратного слива.

Как самому проверить давление топлива в топливной рейке

Следующим шагом станет проверка давления топлива в топливной системе (топливной рампе). От давления горючего напрямую зависит стабильность работы двигателя при езде на различных режимах.  Для такой диагностики можно приобрести специальное устройство, которое представляет собой особый манометр и различные переходники для подключения к топливной рейке (рампе).

Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство

Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей

Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
Различные модели автомобилей могут иметь разное давление горючего в топливной системе

Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер
При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Давление ТНВД на Мерседесе

Это насос повышенного давления, устанавливаемый на дизельные авто и некоторые бензиновые машины.

Вот как осуществляется замер давления.

1. Мотор 4g93 запускается.
2. Берётся мультиметр, который одним щупом подсоединяется со средним разъёмом фишки РДТ. Второй щуп надо соединить с минусовой клеммой аккумуляторной батареи.
3. Снимаются показатели.

Нормальное значение должно варьироваться в пределах 3 вольт. Если меньше, надо поднять обороты силовой установки, держать их в пределах 2000 об/мин. Отрегулировать в таком режиме болт давления, вращая по часовой стрелке. Одновременно надо смотреть на прибор, чтобы остановить вращение, как только давление встанет на стандартное значение 3 вольт.

Если давление никак не хочет встать на место, можно делать выводы об утечке топлива или неисправности элементов топливной системы, включая насос.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Чем проводят измерение

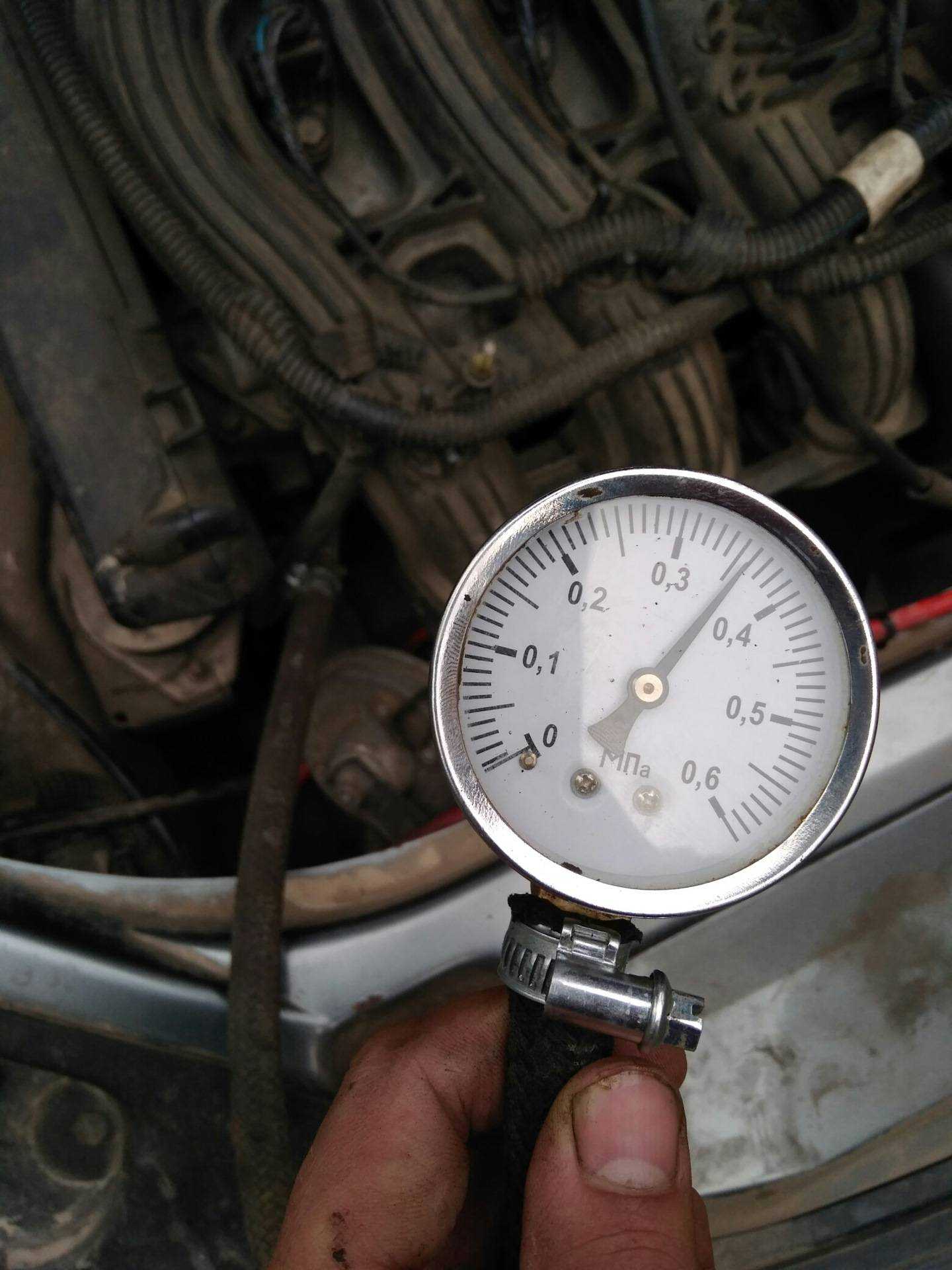

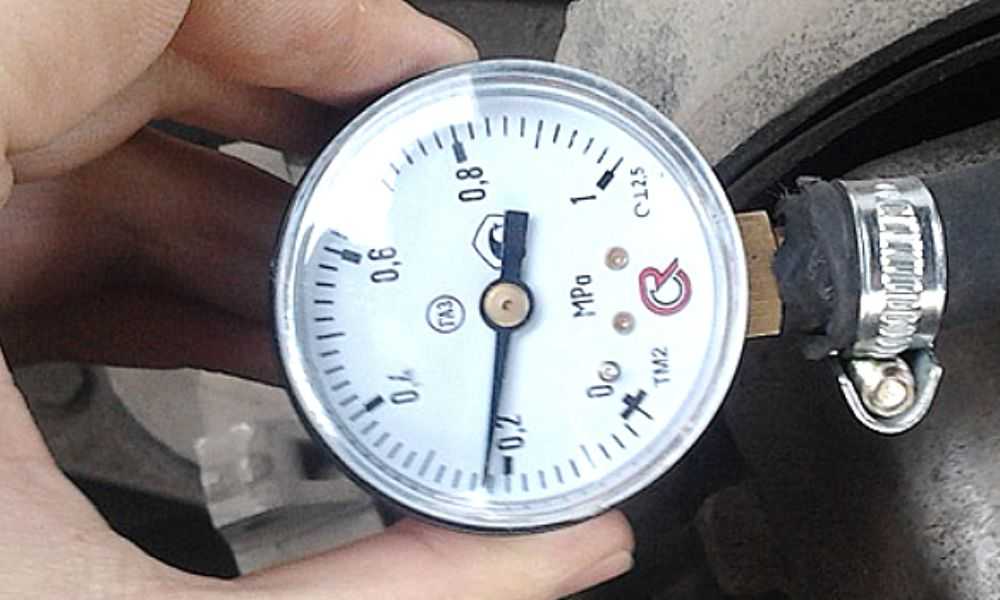

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

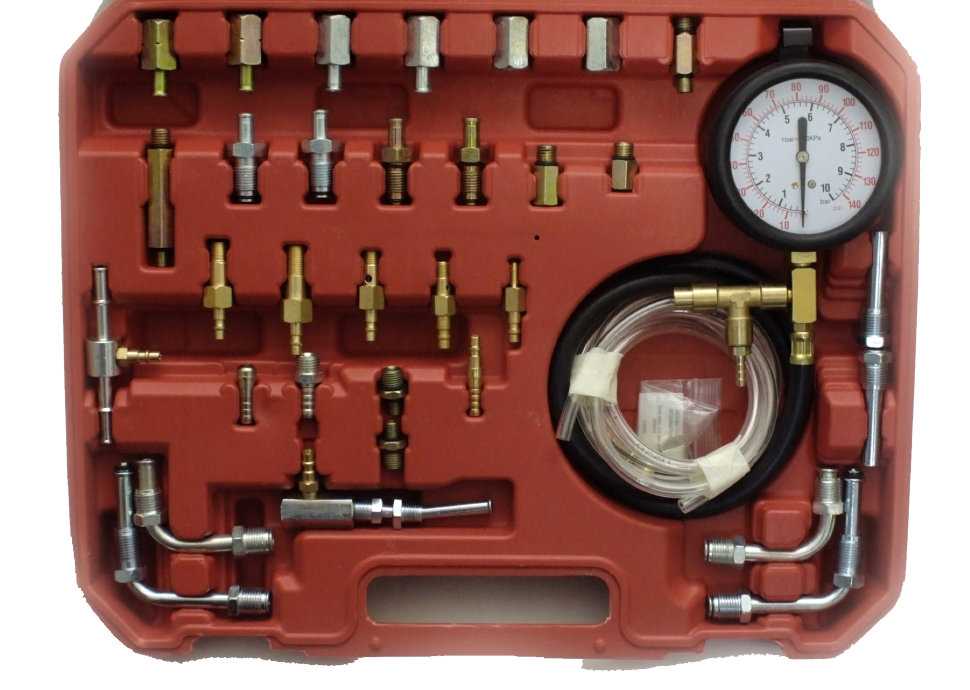

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

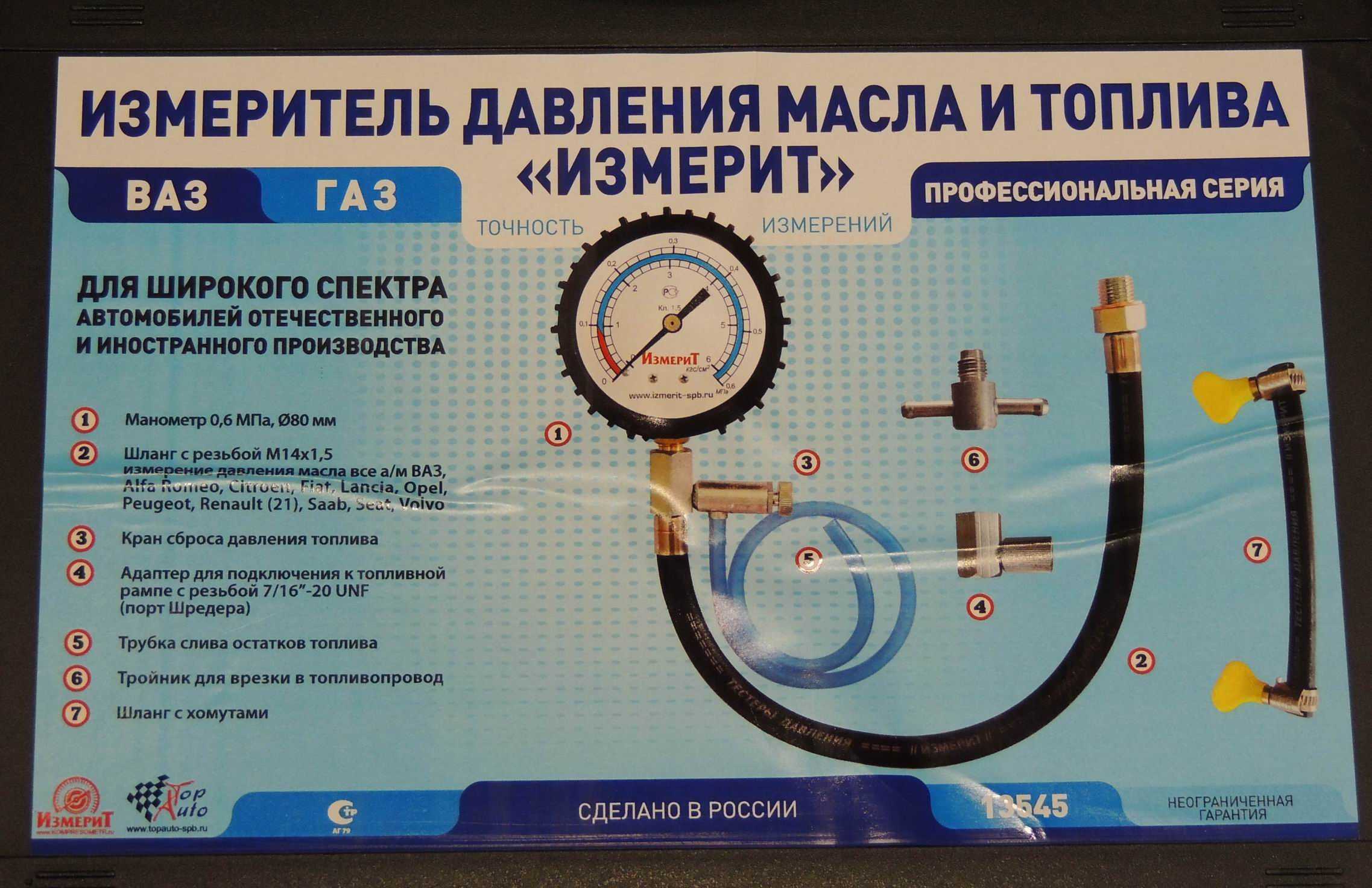

Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
2. Замеры проводятся также в режиме ХХ.
3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Завершаем работу

После того, как топливо было нагнетено в систему, нужно выключить зажигание и убедиться в том, как же именно будет вести себя стрелка манометра. Так, давление должно сразу же снизиться до семи десятых Бар, и прочно установиться на этой метке. Когда же давление падает сразу к нулевому уровню, то это говорит о наличии проблемы в регуляторе давления горючего. Чаще всего, приходится снимать и менять РДТ или же обратный клапан, который находится в механизме моторчика бензонасоса.

Проверьте фильтр топливного насоса

Постарайтесь увеличить обороты мотора до показателя в три тысячи. Вам нужно внимательно следить за поведением стрелки. Если она начинает падать, то это говорит, что у вас возникли проблемы с самим бензонасосом. А вот если топливный насос не способен долгое время создавать необходимого давления, то это подскажет о том, что велика вероятность того, что топливный фильтр был забит посторонними предметами. В частности, вам нужно проверить сеточку этого фильтра. При необходимости, она должна быть заменена новой.

Если есть необходимость, замените весь топливный насос (на фото Лифан Бриз)

Если же все вышеназванные советы вам не помогли, то это значит, что нужно проводить более серьёзные замеры, включая диагностику регулятора холостого хода, компрессию в цилиндрах и так далее. Работать с подобными элементами автомобиля стоит только тогда, когда вы точно знаете, что делаете. Иначе, уместно обратиться в специализированные автомобильные мастерские.

Определение работоспособности РДТ

РДТ – это датчик, который при неисправности влияет на показания давления во всей системе. Чтобы определить работоспособность РДТ, используют 2 основных способа.

1. Замкнуть близлежащие контакты на диагностической колодке возле рычага переключения скоростей, если давление на остановленном моторе ниже 2,8 атм. Замыкание позволит включить топливный насос в обход двигателя.
2. Остановить работу топливного насоса. Замерить давление, которое при нормальном состоянии должно снизиться до 0,7 атм и оставаться на таком уровне, не варьировать. Напротив, если показатель моментально снижается на 0, либо неисправен датчик, либо неполадки в системе обратки насоса. Возможны также утечки топлива, плохое состояние элементов впрыска и т. д.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
• Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
• Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Причины падения давления в топливной рампе

Падение давления в топливной рампе может произойти из-за различных факторов, приводящих к снижению давления в топливной рампе. что собой представляет Топливная рампа система. Это может иметь значительное влияние о производительности автомобиля. Давайте исследуем некоторые распространенные причины of Топливная рампа перепады давления и понять, как они могут повлиять общее функционирование транспортного средства.

Распространенные причины падения давления в топливной рампе

1. Проблемы с топливными форсунками: Топливные форсунки играют решающую роль в подаче необходимого количества топлива в двигатель. Если форсунки засорятся или начнут работать неправильно, они не смогут обеспечить необходимое давление топлива, что приводит к падению Топливная рампа давление. Это может привести к ухудшению производительность двигателя, снижение топливной эффективности и даже пропуски зажигания в двигателе.

2. Проблемы с топливным насосом: Топливный насос отвечает за подачу топлива из бака в двигатель. Топливная рампа. Если топливный насос выйдет из строя или станет слабым, возможно, он не сможет поддерживать работоспособность. необходимое давление в Топливная рампа. Это может вызвать падение Топливная рампа давление, в результате чего колебание двигателя, остановка двигателя или трудности с запуском автомобиля.

3. Проблемы с доставкой топлива: Любые ограничения или засоры в системе подачи топлива могут привести к снижению Топливная рампа давление. Это может произойти из-за забитые топливные фильтры, изогнутый топливные магистралиили неисправен регулятор давления топлива. Когда расход топлива затруднено, давление внутри Топливная рампа капли, влияющие на Общая производительность транспортного средства.

4. Неисправность регулятора давления топлива: регулятор давления топлива отвечает за поддержание постоянного давления топлива в Топливная рампа. Если регулятор выйдет из строя или выйдет из строя, он может оказаться не в состоянии эффективно регулировать давление, что приведет к падению давления. Топливная рампа давление. Это может привести к ухудшению производительность двигателя, снижение мощности и увеличение расхода топлива.

5. Проблемы с датчиком давления топлива: датчик давления топлива контролирует давление внутри Топливная рампа и посылает сигналы блок управления двигателем (ЭБУ). Если датчик работает неправильно или дает неточные показания, это может повлиять на что собой представляет Топливная рампа регулирование давления. Это может привести к падению Топливная рампа давление и причина различные проблемы с производительностью в автомобиле.

Влияние падения давления в топливной рампе на производительность автомобиля

После появления что собой представляет Топливная рампа падение давленияс, оно может иметь несколько отрицательных эффектов на Общая производительность транспортного средства. Вот некоторые общие последствия:

1. Снижение мощности и ускорения: недостаточное Топливная рампа давление может привести к снижению мощность двигателя и ускорение. Двигатель может с трудом генерировать требуемая мощность, Что приводит к вялая работа и более медленное ускорение.





















2. Осечки двигателя: неадекватный Топливная рампа давление может привести к пропускам зажигания в двигателе, что приведет к неровной работе холостого хода, колебаниям и заметному снижению производительности. Это также может привести к увеличение выбросов и потенциальное повреждение двигателя с течением времени.

3. Низкая топливная эффективность: Когда что собой представляет Топливная рампа падение давленияс, двигатель может не получить оптимальная сумма топлива, необходимого для эффективного сгорания. Это может привести к увеличению расхода топлива и снижению эффективности использования топлива, что приводит к более частые визиты в заправочная станция.

4. Проблемы с запуском и остановкой: Значительное снижение Топливная рампа давление может затруднить запуск автомобиля, особенно в холодные погодные условия. Кроме того, двигатель может заглохнуть или с трудом поддерживать работоспособность. устойчивый холостой ход когда давление топлива недостаточно.

Измерительные приспособления

Перед проведением проверки в топливной рампе давления необходимо подобрать инструментарий. Обязательным атрибутом является манометр, способный выдавать результат до 6-10 атмосфер. Применять оборудование со шкалой, рассчитанной на существенно большие значения, не рекомендуется, так как в подобной аппаратуре будет увеличена погрешность. Выбрать манометр для измерения давления топлива можно в автомагазинах.

Необходимо запастись армированным гибким шлангом, у которого внутренний диаметр будет 10 мм. Для обеспечения герметичности применяется сантехническая пакля, фум-лента или иной подручный материал. С помощью него удастся надежно удерживать шланг на патрубках в процессе замера.

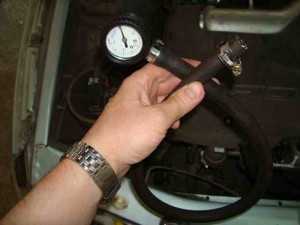

Фактически отрезок шланга с зафиксированным с одной стороны манометром является необходимым для замеров давления в рейке прибором. Аналогичное устройство в готовом виде можно приобрести в автомагазинах, но отдать за него придется около 2500 рублей.

Подготовительные работы

1. Берём заранее подготовленный манометр, и для предотвращения разлива топлива и пропуска воздуха наматываем на наконечник лён или ленту фум.
2. Готовим шланг с максимальным внутренним диаметром 9 миллиметров, а для их крепления понадобятся хомуты.
3. Приготовленную ветошь складываем на двигатель таким образом, чтобы зафиксированный на ней шланг с манометром не смогли скатиться с поверхности. Делается это для того, чтобы излишки топлива не разлились по поверхности мотора.
4. На манометр наматываем лён или ленту, после чего фиксируем на нём шланг и затягиваем всё хомутом.

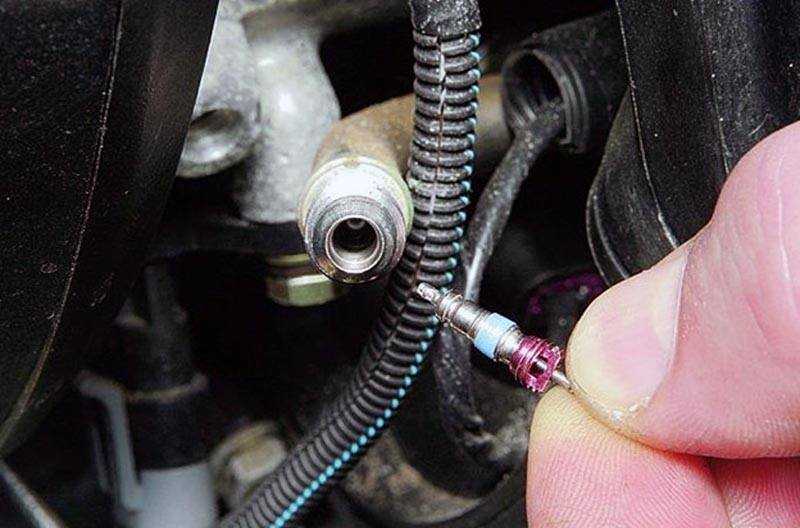

5. На рампе откручиваем золотник с ниппеля (при этом возможен брызг топлива из-за наличия остаточного давления – прим.).

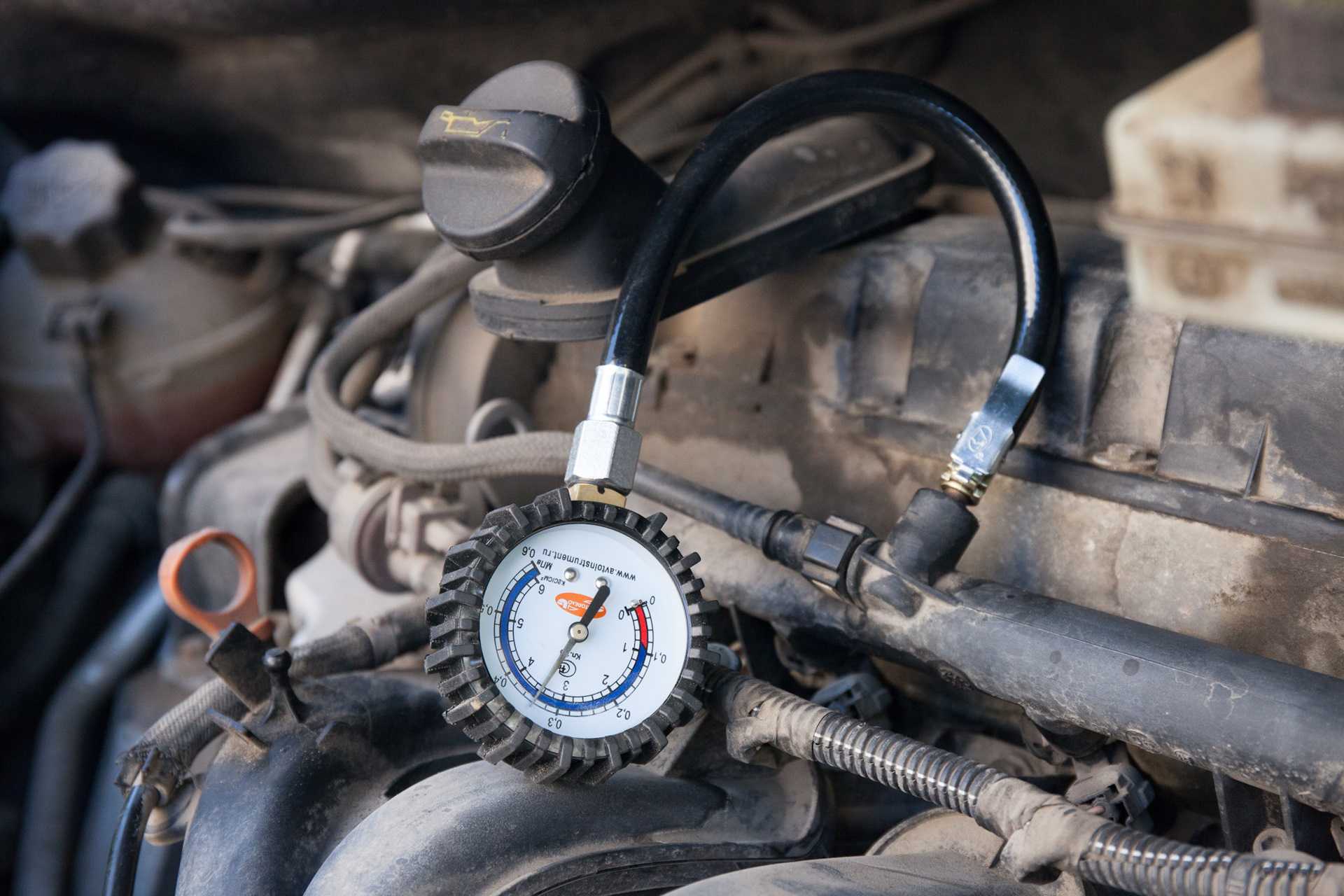

6. Одеваем шланг с манометром на соединения рампы и фиксируем всё хомутом.

Укладываем манометр на заранее подготовленную ветошь, и подготовительные работы на этом можно считать оконченными.

Порядок замера

Перед тем как приступить к работе, можно попробовать сбросить давление в топливной системе. Для этого снимаем предохранитель бензонасоса (который находится в правой части панели, под левой ногой переднего пассажира – прим.). Там, где расположены 3 реле и 3 предохранителя. Ниже на фото он расположен под цифрой «5». После демонтажа предохранителя, включаем зажигание, проверяем на слух, что бензонасос не качает. Заводим автомобиль и ждём, когда двигатель заглохнет.

Добавочный блок

1. После того как всё готово, уже надетый конец манометра с шлангом проверяем на надёжность соединения.

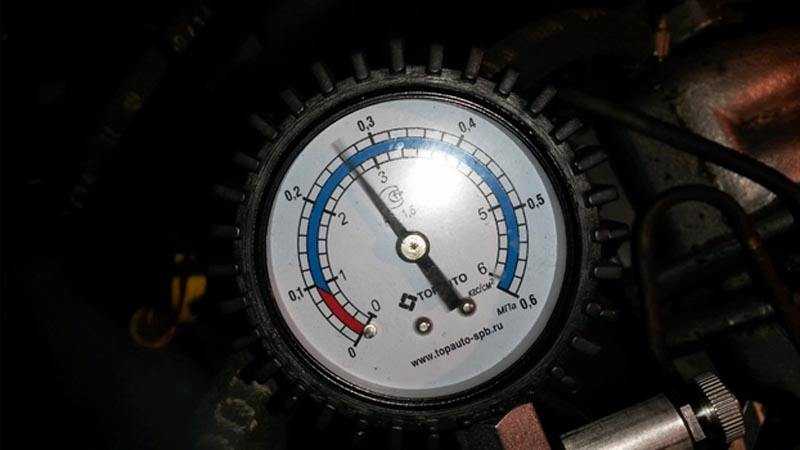

2. Далее, заводим двигатель и смотрим на появившиеся показания.

Таким образом, появившиеся результаты диагностируем, и сравниваем с результатами нормы.

Обратите внимание!

Особенность измерения давления при помощи манометра такая, что его изначальное значение на шкале имеет определённую неточность. То есть, когда воздушный аналог имеет период измерения в 15-20 атмосфер, а для контроля топлива необходимое максимальное значение равно 5-7 атмосферам, то все проводимые замеры будут иметь погрешность равную начальным значениям на приборе. Поэтому проверку давления следует проводить на манометре, имеющим максимальные значения до 8-ми атмосфер.

Меряем давление в системе без обратного клапана

Если произошло так, что на вашем двигателе отсутствует обратный клапан, то вам необходимо знать, что в такой рампе присутствует постоянное давление от 3,6 до 4,0 атмосфер. Но порядок замеров в целом полностью схож с тем, что описан выше.

Как и чем проверить давление?

Подручными средствами провести замеры показаний давления в топливной системе не получится. Если нет давления в рампе – убедиться в этом можно нажав на штуцер, расположенный по левую сторону конструкции с форсунками. Отсутствие топлива таким способом определить можно, но узнать точный показатель давления без манометра не получится. Топливный манометр представляет собой небольшой прибор с трубками, переходниками и шкалой с показаниями. В зависимости от типа автомобиля для работы с манометром могут понадобиться переходники и штуцеры под быстросъемы. Цена на подобные приборы варьируется от 2,5 тысяч рублей за простой вариант до десятков тысяч за высокоточные многофункциональные манометры. Для личного пользования подойдет простейший манометр от российских или китайских производителей. Пошагово процесс проверки показателей давления в рампе при помощи манометра выглядит так:

1. Подготовив прибор присоедините к нему шланг подходящего размера.
2. Другой конец шланга наденьте на штуцер ТР, предварительно стравив с него давление (открутить ниппель на штуцере можно специальным колпачком).
3. Стравив оставшийся в рампе бензин, закрепите второй конец шланга на штуцере при помощи металлического хомута. Не допускайте протечек и прочно затяните хомут.
4. Прокачайте топливо в ТР при помощи бензонасоса, несколько раз включив зажигание.
5. Проверить давление через показания манометра в разных вариантах работы мотора (на незаведенный мотор; при включенном зажигании; при перегазовке и при зажатом шланге обратки).

При обратной сборке ТР на забудьте надеть колпачок с топливной рампы на место. Проверка состояние системы с помощью манометра позволяет выявить некоторые неисправности. Часто причиной низких показателей в системе становится неисправный регулятор давления топлива. При включенном зажигании на манометре должны быть показатели на уровне 2,9-3 кг/см.кв. Если стрелка прибора стремится к нулю – РДТ неисправен и подлежит замене. Если во время замеров наблюдает «пульсация» стрелки манометра – следует заменить фильтр грубой очистки бензина и сетку в топливном насосе. Часто забитые грязью фильтр или сеточка приводят к плохой подаче бензина в систему. Своевременное обслуживание, замена расходников и заправка качественным бензином позволяют избежать подобной проблемы.

Признаки, симптомы слабого давления в системе

Слабое давление выражается в первую очередь наличием провалов. Пытаешься разогнаться, нажимаешь на педаль газа, ничего не происходит. Помогает остановка двигателя, и его последующий запуск (таким образом насос качает топливо). Однако через километров десять или пятнадцать ситуация повторяется.

Забилась грязью сеточка насоса

Некоторые водители даже меняют топливный фильтр или сеточку насоса, в надежде улучшить ситуацию, но не помогает. Замена сеточки в данном случае рассматривается, как более правильный вариант. Дело в том, что давление может опускаться по вине плохо работающего насоса.

Если дело не в сеточке, значит, «подыхает» сам насос. Есть и другая причина – она заключается в разрежении топливного резервуара. Проверяется так. Нужно остановить автомобиль, если начались провалы, чихания и т.п. Но двигатель не глушить. Затем открыть крышку лючка бака, и заново неплотно закрыть. Продолжить движение, если провалы исчезнут, значит, в баке однозначно разрежение.

Засорение топливной магистрали и неисправность датчика, регулирующего давление топлива непосредственно перед впрыском, тоже могут стать причинами слабого давления. Чтобы достоверно убедиться в том, из-за чего именно скачет давление, надо провести грамотные замеры. Сначала измерить давление насоса, потом магистрали (до и после фильтра), а потом непосредственно в рампе. Такой инструментальный контроль позволит выявить конкретную причину.

РДТ

Регулятор давления топлива и его схема

Этот датчик нередко игнорируется автомобилистами, но именно его неисправность способна привести к недостаточному давлению. Симптомы вышедшего из строя датчика:

• потеря динамики машины;
• нестабильные обороты двигателя в режиме ХХ;
• затруднение пуска;
• провалы;
• повышение расхода топлива;
• снижение мощности.

Нарушения с РДТ возникают довольно часто, так как конструкция датчика механическая.

1. Пружины мембраны ослабевают. Вследствие этого клапан не справляется с давлением воздуха, поступающего с коллектора, что приводит к снижению напора и количества поступающего топлива.
2. Клапан заклинивает, соединения теряют герметичность. РДТ из-за этого засоряется. Вообще, заклинивание клапана может привести к неконтролируемой подаче топлива в коллектор. Расход горючего мгновенно увеличивается, двигатель перестаёт нормально запускаться из-за перебоев.

Убедиться в неисправности РДТ можно, определив величину давления.

Режим	Показатели
Зажигание включено	2,9-3 кг/см кв
Двигатель функционирует	не менее 2,5 кг/см кв
Ваккумный шланг отключен	3,3 кг/см кв
Пережата обратка	7 кг/см кв
Перегазовка	2,5-3 кг/см кв

Регулятор давления проверяется в первую очередь, ведь именно по причине его неисправности падает давление. Если же он в порядке, надо протестировать работу насоса. Делается это путём пережатия обратного клапана слива топлива.

Проверка давления в топливной рампе своими руками

Измерять давление в рампе очень просто, принцип проведения измерений практически такой же, как и при проверке давления в шинах. Для этого необходимо:

• Манометр с предельными отметками в 8-10 атмосфер, можно и в 6, поскольку прибор имеет небольшие погрешности.
• Обыкновенный кусок шланги с диаметром около 8-9 мм.
• Пакля.
• Пару хомутов.

С этих материалов можно создать собственный вычислительный прибор или же купить его в магазине.

Прежде чем провести замеры следует:

1. Внимательно проверьте топливную систему на наличие течей и натянутость всех хомутов.
2. Отключите зажигание в автомобиле, и отоприте капот.
3. Отыщите рампу форсунок.
4. Устраните пробку штуцера давления.
5. Отвертите ниппель, используя золотник. Будьте осторожны, поскольку могут быть брызги из-за остаточного давления, возьмите себе тряпку и миску.
6. Прикрепите шланг манометра к штуцеру и хорошо зафиксируйте его хомутом.
7. Присоедините к иной стороне шланги приобретенный манометр.

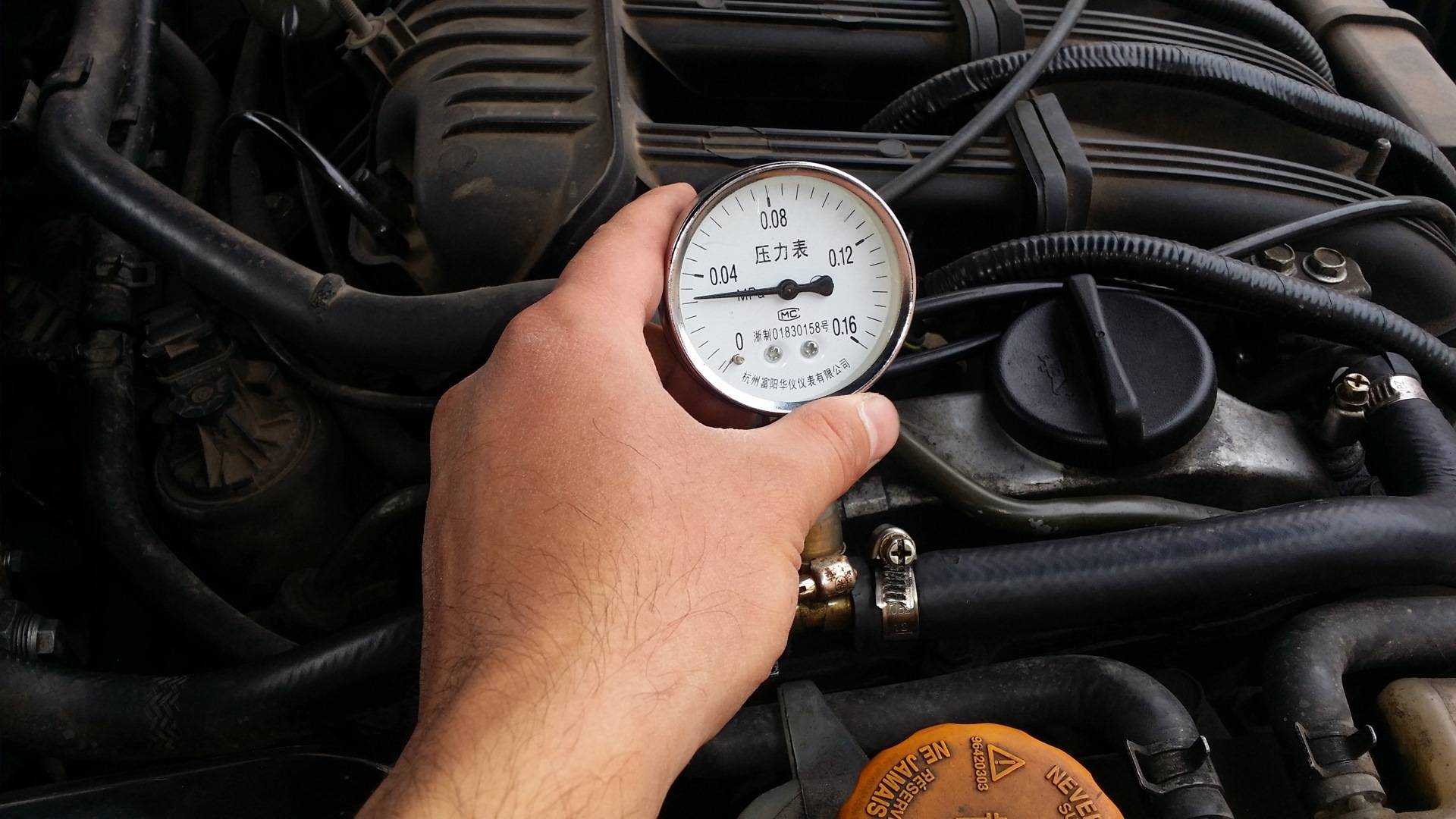

8. Проведите замеры давления. Для этого зафиксируйте показатели при разных режимах работы мотора:

•  В момент включения зажигания показатель должен быть свыше 3 атмосфер;
•  При холостом ходе мотора отметка должна находиться в пределе 2,4–2,5 атмосфер;
•  Со снятой трубкой шланга с регулятора топливного давления прибор измерения должен показывать примерно 3,2–3,3 атмосфер;
•  В момент передавливания сливной трубки шланга, при условии корректной работы рампы, стрелка манометр должна показывать 7–8 атмосфер;
•  Во время ножатия на педаль газа стрелка должна достичь отметки в 3 атмосферы и опуститься до 2,5.

Совет! Прежде чем тестировать транспортное средства в разных режимах проверьте топливную на наличие пробоин, в ином случае все сделанные замеры будут не корректными и искаженными.

Проанализируйте все полученные в ходе измерений данные. Выключите зажигание, и проверьте показатель манометра. Если с рампой все в порядке, то стрелка не опуститься ниже отметки в 0,7 атмосфер. Когда она опустилась к 0, то или регулятор давление неисправен и необходимо будет полностью его снять либо же провести замену РДТ, или вышел из строя обратный клапан в моторчике бензонасоса.

Повысьте количество оборотов в моторе до 2900–3000, если в этот момент показатель манометра начнет снижаться, то проблема в работе бензонасоса. А если давление создается на протяжении длительного периода, то, скорее всего, забился топливный фильтр либо засорилась сеточка для грубой прочистки.

В случае, когда все проведенные измерения не подтвердились, необходимо будет провести более глубокую проверку на станции техобслуживания.

Совет! Прежде чем приступить к проверке давления ознакомьтесь с инструкцией, обзаведитесь необходимыми устройствами и инструментами и самое важное просмотрите, какие параметры характерны при нормальной работе устройства
