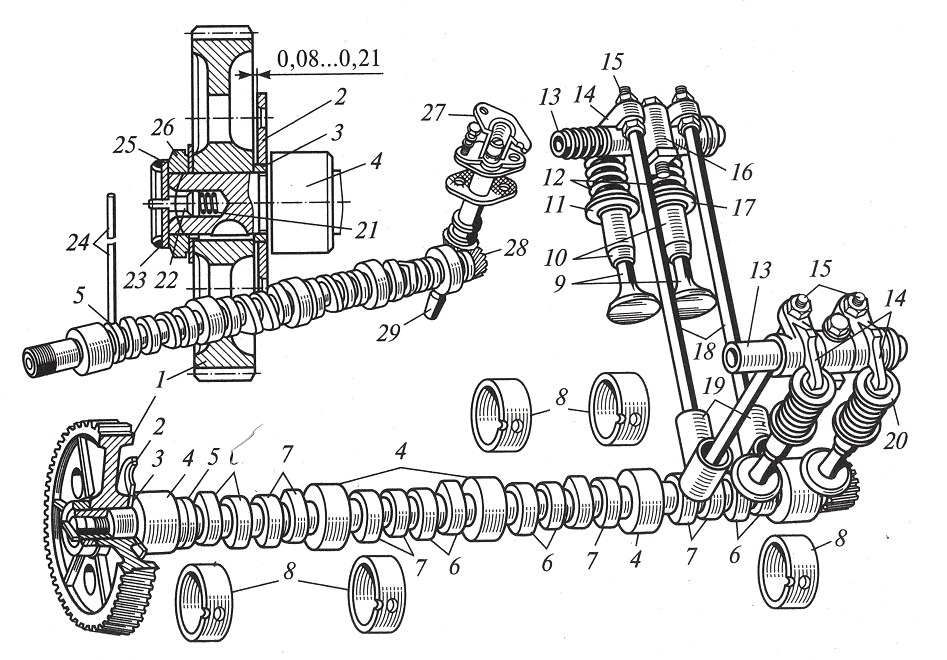

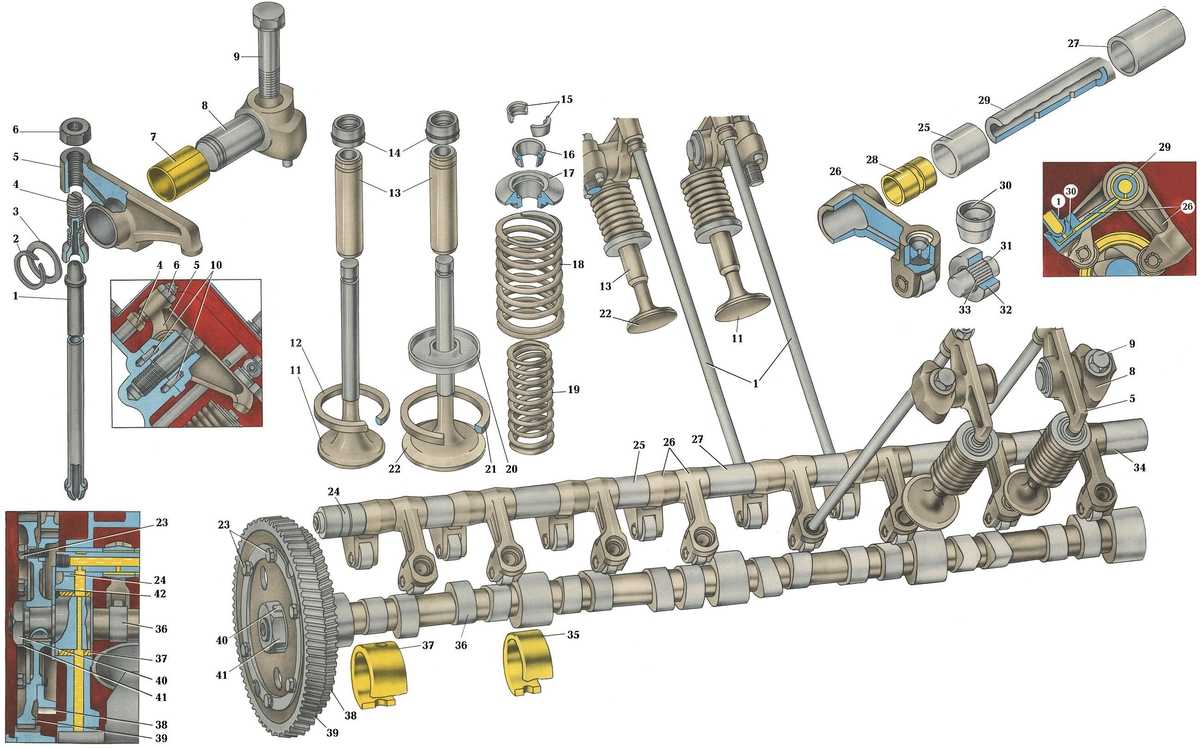

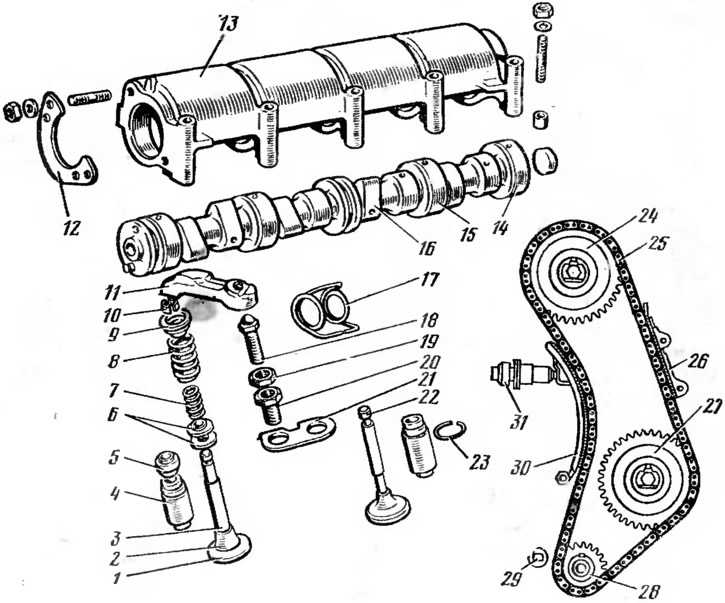

Газораспределительный механизм на 7403.10-260 (евро 0)

Подготовка автомобиля

Машина, над которой проводятся манипуляции, размещается на ровной поверхности. Водительская кабина откидывается и фиксируется. Демонтируется верхняя часть механизма распределения газов, отключается помпа.

КамАЗ 43118:

Приборы:

• Ключи: рожковый на 13, кольцевой на 14;
• Отвёртки;
• Стальной стержень;
• Комплект измерительных пластин.

Фиксация поршня основной камеры вверху

• Проконтролировать, силу фиксации крепления головок камер;
• Устройство стопора маховика переместить вниз;
• Демонтируйте защитную пластину кожуха маховика;
• Стальной стержень введите в отверстие маховика, поворачивайте по часовой стрелке до стопора изделия.Положение – начало впрыска смеси (цилиндр первый).

Фиксатор маховика, двигатель КамАЗ:

Настройка зазоров

• Проверните маховик (2 отверстия — 60°, каждое по 30°);
• Настройте промежутки первой пары камер (1-я и 5-я). Кольцевым ключом на 14 отпустите гайки
• регулировочных винтов. Пластиной 0,3 отрегулируйте клапан впуска, пластиной 0,4 – выпуска.
• Зафиксируйте гайку, усилие 33-41 Нм.
• Настройте промежутки в камерах с первой по восьмую.

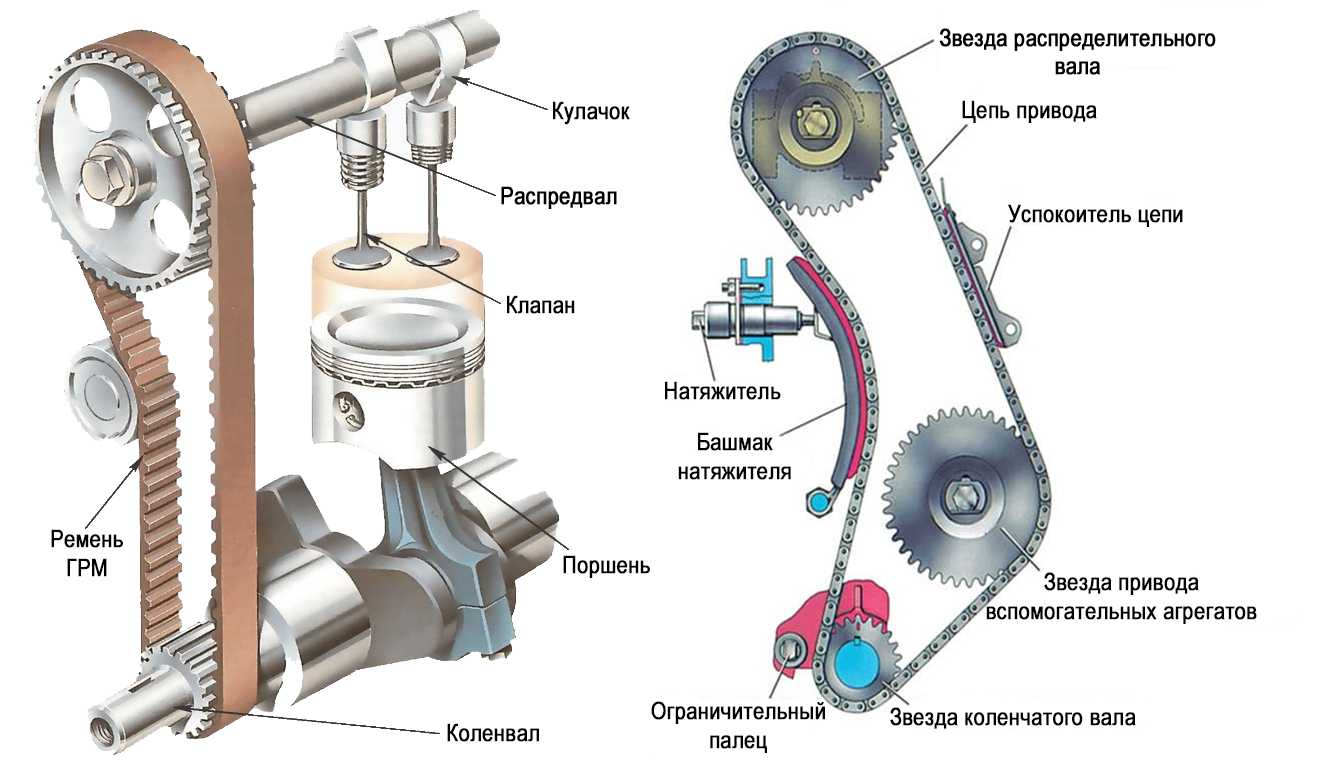

Основные неисправности механизма газораспределения

Отклонения в работе механизма газораспределения при естественном износе деталей вызывают ухудшение динамики механизма, способствуют ускоренному износу сопряжений. Из общего числа отказов всех систем двигателя 25-27 % приходится на ГРМ.

Основными неисправностями двигателя, обуславливаемые неисправностями ГРМ, могут быть следующие:

• — уменьшение мощности двигателя, увеличение расхода топлива и масла;
• — повышение дымности отработавших газов;
• — уменьшение давления масла в системе двигателя при температуре выше 0° С;
• — неустойчивая работа двигателя на холостом ходу;
• — работа двигателя с перебоями или перегревом;
• — подтекания жидкости в соединениях системы охлаждения.

Признаками неисправностей ГРМ являются стуки в головке цилиндра.

Звонкий стук в головке цилиндра вызывается стуком клапанов о коромысла из-за большого теплового зазора между клапаном и носком коромысла.

Глухой металлический стук на холостом ходу и усиление его при подаче топлива являются признаком поломки клапанных пружин или заедании клапанов.

Неплотная посадка клапана на седло возникает при отсутствии или уменьшении теплового зазора между носком коромысла и клапаном, а так же при нарушении несущей способности неподвижного соединения головка цилиндров – седло клапана.

При неплотной посадке клапана на седло на отдельных участках между клапаном и седлом образуются зазоры.

Раскалённые газы под давлением и с большой скоростью проходят в образовавшиеся щели, поэтому поверхности фаски в этом месте интенсивно коррозируют, ухудшается прилегание фаски к седлу.

На поверхности фаски накапливаются продукты сгорания, вследствие чего нарушается герметичность соединения.

Анализ характерных повреждений клапанов и их сёдел показывает, что примерно 90% всех повреждений возникает при нарушении герметичности соединения седло – клапан.

При увеличении теплового зазора уменьшается высота подъёма клапанов, вследствие чего ухудшается наполнение и очистка цилиндров, растут ударные нагрузки и износ деталей ГРМ.

При очень маленьких тепловых зазорах, в результате сгорания или износа рабочих фасок клапана или седла клапана, не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию, перегревается и не развивает полной мощности.

Наиболее часто встречающиеся неисправности ГРМ следующие:

• – преждевременный износ посадочных поверхностей седла и клапана; износ направляющей втулки клапана;
• – нарушение стабильности посадки в сопряжении седло клапана — головка цилиндров;
• – деформация головки цилиндров;
• – деформация седла и стержня клапана;
• – деформация тарелки клапана; обрыв стержня клапана и коррозия; износ отверстий под толкатели;
• – износ втулок распределительного вала; износ кулачков распределительного вала; износ коромысел клапанов.

Перед выполнением технических обслуживаний необходим индивидуальный контроль состояния ГРМ, позволяющий при помощи специального оборудования, без разборки двигателя заблаговременно выявить указанные выше скрытые неисправности и определить перечень профилактических и ремонтных воздействий.

Оценивать техническое состояние ГРМ следует по диагностическим параметрам, а определить необходимость выполнения операций обслуживания и ремонта – по предельным значениям этих параметров.

Характерный дефект штанг: ослабление посадки наконечников и погнутость стержня штанги.

Характерными дефектами клапанов являются износ рабочих фасок, погнутость стержня, облом тарелки клапана, износ торца клапана

Характерными дефектами толкателей являются износ тарелки, раковины на рабочей поверхности, износ стержня

Изношенные тарелки и стержни толкателей восстанавливаются хромированием.

После восстановления клапаны притираются в седлах головок цилиндров.

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной. ​

​

1. Вначале требуется установка метки на ТНВД таким образом, чтобы топливо впрыскивалось на 4 миллиметра до входа поршня в позицию ВМТ. Для этого нужно поставить отметку на краю указателя-стрелки, которая установлена на насосе. То есть требуется осуществлять вращение двигателя во время движения до совмещения риски с меткой указателя, а в момент этого совмещения подаётся топливо.
2. Затем отметка передвинется далее. Поршень входит в позицию мёртвой верхней точки во время совмещения риски с краем стрелки. Во избежание ошибки на данной стадии позиция поршня в этой точке закрепляется специальным стопором, местом расположения которого является картер маховика.
3. Во время одного поворота вала ТНВД поршень входит в мёртвую точку дважды. Требуется определить позицию, в которой осуществляется сжатие внутри цилиндра. Если во время настройки угла опережения насос не снимается, можно просто подвести на муфте риску, ведущую к стрелке-указателю. Стопор может быть опущен, затем нужно осуществлять разностороннее вращение маховика для вхождения стопорного элемента в паз. Требуется совершать это вращение, пользуясь рычагом, который установлен в особое отверстие, имеющееся на торце маховика.
4. После выполнения вышеописанных действий можно достичь установки поршня в точку момента сжатия. Затем требуется ослабление винтов, с помощью которых крепится насосный привод, и совмещение после этого отметки с краем стрелки. Именно эта позиция — самая оптимальная. При смещении метки мотор работает неправильно, с плавающими оборотами.

Техническое обслуживание двигателей семейства КамАЗ 740

Двигатель КамАЗ 740 является дизельным и исходя из этого в домашних условиях его ремонт производить очень сложно, однако некоторые мелкие вещи сделать возможно. Такими вещами является замена охлаждающей жидкости и масла.

Замена охлаждающей жидкости

Охлаждающую жидкость нужно заменять каждые 3-5 лет в зависимости от условий эксплуатации. Про потребность заменить охлаждающую жидкость говорит в первую очередь тот факт, что сама охлаждающая жидкость потеряла свой первоначальный цвет и стала цвета грязной воды.

В двигатель КамАЗ 740 заливают охлаждающую жидкость типа Тосол-А40 общим объёмом 25 литров.

Следить за уровнем охлаждающей жидкости нужно постоянно. Желательно проверять этот уровень при каждом старте мотора. Делается это довольно просто:

1. Нужно всего лишь открыть специальный кран на расширительном бочке. Если тосол начал течь, значит уровень в норме. Закрываем кран и заводим мотор. Если из крана ничего не потекло, то нужно долить охлаждающую жидкость и, если при доливке ничего не происходит, нужно проверить сначала сам кран, а потом всю систему охлаждения, возможны утечки ОЖ.
2. В случае недостачи охлаждающей жидкости нельзя ни в коем случае заводить мотор. Иначе циркулировать в системе охлаждения будет не просто тосол, а тосол с водой. Это может привести к разрушению крыльчатки и дорогостоящему ремонту в целом.
3. Если жидкость потекла, однако её состояние оставляет желать лучшего, то надо произвести её замену. Для этого слейте жидкость с нижнего крана радиатора, котла и насосного агрегата подогревателя, подводящей трубы отопителя кабины.
4. После этого закройте все краны и наполните систему охлаждающей жидкостью.

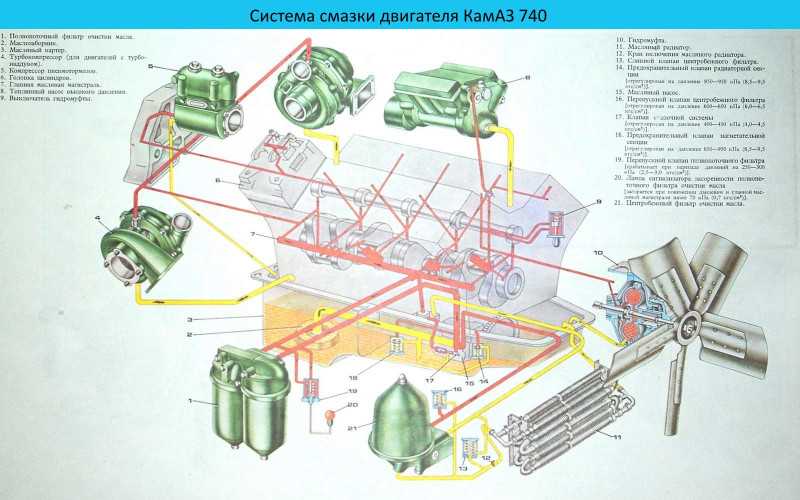

Замена масла

Масло, как и охлаждающая жидкость требует периодической замены. Уровень масла проверяется, как и на всех движках – специальным щупом. Уровень смазывающей жидкости должен находиться около отметки «В».

Превышение, ровно, как и меньшее количество масла не желательно. Если масла в двигателе будет слишком мало, то резко увеличится износ всех деталей мотора, так как они будут работать практически «на сухую». Мотор, у которого недостаточно масла, лучше не запускать во избежание серьёзных поломок. Лучше всего найти и долить масла.

Если это сделать невозможно, то максимально уменьшить нагрузку на него. Убрать лишний груз, отцепить прицеп. Если это тоже не представляется возможным, то лучше подождать помощи. Езда на нагруженной машине с таким уровнем масла может привести к очень серьёзным последствиям.

Если масло всё-таки необходимо заменить:

• Прогрейте мотор до температуры 80-90 градусов Цельсия;
• Глушим мотор;
• Выкручиваем пробку на картере (фото ниже);
• Ждём, пока масло полностью выльется;
• Меняем фильтрующие элементы;
• Промойте ротор центробежного фильтра очистки масла;
• Заливаем масло через специальную заливную горловину до отметки «В» на щупе;
• Запускаем мотор и даём ему поработать на холостом ходу 5-10 мин;
• Глушим, и через 5-10 минут доливаем масло до отметки «В» на измерительном щупе;
• После этого процесс замены масла можно считать оконченным.

Внутренние процессы

Функционирование установки КамАЗ связано с протекающими в камере процессами. Действия происходят в определённой строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов — рабочий цикл, состоящий из периодов распределения газов.

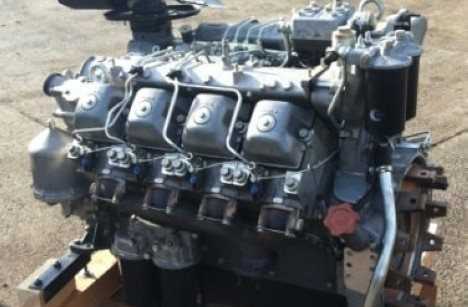

Двигатель КамАЗ 740:

За одну последовательность рабочих процессов в цилиндре выполняется один поджог горючего. Период задержки, от одной вспышки до другой, влияет на плавность хода силового агрегата. Чем меньше промежуток, тем меньше колебания при работе мотора. Плавность зависит и от того, сколько цилиндров в КамАЗе. В нашем варианте речь идёт о восьми камерах. Это рациональное число, поскольку большое количество камер ведёт к большему промежутку между вспышками и резкой работе мотора. В то же время, недостаточное количество камер не даёт необходимой мощности.

Технические характеристики

Двигатель КамАЗ-740 — технические характеристики:

Визуализация	Четыре раза
Количество цилиндров	восемь
Угол развала	90°
Диаметр цилиндров, см	12
Ход поршня, см	12
Объем двигателя, л	одиннадцать
Уровень сжатия	17
Мощность двигателя	210 литров вместе с.
Максимальный крутящий момент, Нм	650
Вес двигателя, кг	750
Масса коробки с закуской, кг	760
Количество клапанов	2 на каждом цилиндре
Параметры, м	1 * 0,9 * 0,95
Система электроснабжения	Нагнетательный насос

Дополнительные особенности двигателя КамАЗ-740:

1. Возгорание происходит за счет сжатия.
2. Система охлаждения жидкостная.

Положение в градусах выпускных и впускных клапанов при разных фазах газораспределения:

• открытый — 13 и 66°;
• закрытые — 49 и 10°.

Система охлаждения двигателя Камаз 740

За охлаждение дизельного двигателя Камаз 740 отвечает жидкостная система закрытого типа с принудительной циркуляцией. Ее основные элементы:

• Радиатор,
• Водяной насос,
• Термостаты,
• Гидромуфта привода вентилятора и ее включатель,
• Расширительный бачок,
• Перепускные трубы и патрубки,
• Жалюзи.

Схема системы охлаждения Камаз 740.

Центробежный насос обеспечивает постоянную циркуляцию охлаждающей жидкости в системе во время работы мотора. Сначала жидкость подается в водяные полости левого и правого рядов цилиндров.

Во время охлаждения наружных поверхностей гильз цилиндров, охлаждающая жидкость попадает в водяные полости головок цилиндров через  каналы в верхних привалочных плоскостях блока.

После прохождения головок цилиндров жидкость по трубам подается в термостат и уже от туда в зависимости от ее температуры она уходит либо в радиатор для снижения температуры, либо в водяной насос, от куда идет на следующий круг в систему охлаждения.

Рабочая температура охлаждающей жидкости в системе охлаждения двигателя Камаз 740 — 80-98 град.С. За тепловой режим двигателя отвечают автоматические термостаты и включатель гидромуфты вентилятора. И в зависимости от температуры включается вентилятор для дополнительного охлаждения жидкости или она все время находится в циркуляции если температура в пределах нижних границ.

Для холодного времени года (что для нашей страны очень актуально) и для быстрого прогрева мотора и доведения его до рабочей температуры, предусмотрены жалюзи, которые установлены перед радиатором и они не дают набегающему потоку воздуха во время движения автомобиля излишне охлаждать жидкость.

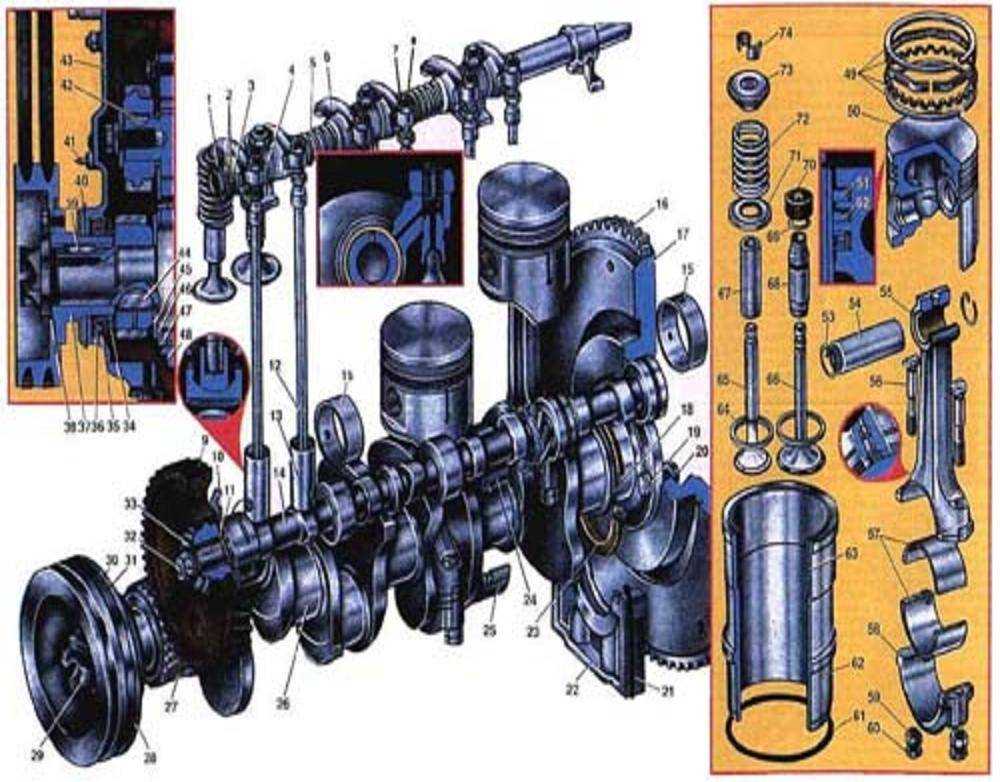

Принцип работы двигателя КамАЗ 740

Данный раздел также будет собирательным, так как у всех двигателей 740 семейства приблизительно одинаков принцип работы:

• Основной деталью движка является блок цилиндров, который выполнен единым моноблоком и является собирательной деталью, на нём крепятся все основные детали мотора.
• Коленчатый вал расположен в центре, но со значительным сдвигом вниз. Под ним расположен картер, где во время простоя находится масло. Масла в движок нужно лить 26-28 л. Именно такой объём картера. Процесс замены масла мы рассмотрим ниже.
• Количество клапанов на цилиндр равно двум. Один впускной и один выпускной. В остальном принцип работы мотора одинаков с другими дизельными моторами.

Технические характеристики

КАМАЗ — большегрузный автомобиль, имеющий большое количество вариантов и модификаций. Производитель — Камский автомобильный завод КамАЗ.

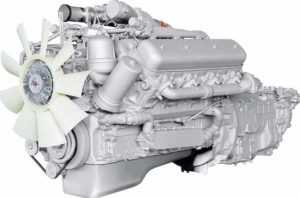

Основной отечественный конкурент этого мотора — модели ЯМЗ-236/238 производства Ярославского моторного завода. Но каждый из них занимает свою рыночную нишу. Устройство двигателя КамАЗ-740 похоже на двигатель ЯМЗ, но есть ряд конструктивных отличий. Так, у челнинского мотора на каждый цилиндр предусмотрена отдельная головка блока.

Моторы Евро-0 | 740.210 и 740.260

Наименование	Характеристика
Мощность	154 кВт. для 210 л.с. и 191 кВт для 260л. с.
Количество цилиндров	8
Количество головок	8
Количество клапанов	16
Охлаждение	Жидкостное
Объем	10,85 (10 850 см3.)
Система подачи питания	ТНВД 33ЯЗДА или 334 ЯЗДА
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Моторы Евро-2 | 740.31-240 и 740.30-260

Наименование	Характеристика
Мощность	176 кВт. для 240 и 191 кВт. для 260
Количество цилиндров	8
Количество головок	8
Количество клапанов	16
Охлаждение	Жидкостное
Объем	10,85 (10 850 см3)
Система подачи питания	ТНВД 337-20 ЯЗДА или 337-21 ЯЗДА
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Моторы Евро-2 | 740.51-320 и 740.50-360

Наименование	Характеристика
Мощность	235 кВт. для 320 и 265 кВт. для 360
Количество цилиндров	8
Количество головок	8
Количество клапанов	16
Охлаждение	Жидкостное
Объем	10,85 (10 850 см3)
Система подачи питания	ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Моторы Евро-4 | 740.70 и модификации

Наименование	Характеристика
Мощность	280–420 л. с.
Количество цилиндров	8
Количество головок	8
Количество клапанов	16
Охлаждение	Жидкостное
Объем	11,67 (11 670 см3)
Система подачи питания	ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Характеристики двигателей КамАЗ, которые выпускает Камский моторный завод, достаточны и способны выдавать нужную мощность грузовику.

Мой метод регулировки клапанов

Мой метод по проще чем в книге. Точно также перед началом регулировки проверяем затяжку болтов головок цилиндров, проверяем момент затяжки гаек шпилек стоек коромысел, после этого тогда и проводим регулировку клапанов.

Далее откручиваем все патрубки высокого давления на ТНВД. Монтажкой прокручиваем за маховик и смотрим в каком цилиндре вступила солярка. Это значит там и есть ВМТ данного цилиндра. Берем щуп отвертку ключ на 14 и начинаем регулировку клапанов.

Я выставляю на впускной клапан 0,25 мм, а на впускной 0,30 мм зазор. Потом прокручиваем на 2 отверстия это 60 градусов и уже можно не смотреть на впрыск насоса там точно будет следующий цилиндр идущий по порядку 15426378.

Я два раза регулировал по книге по первому методу но качество регулировки получается хуже если по 2 цилиндра регулировать. С моим методом двигатель работает отлично даже не шелохнется как будто и не заводил.Всем советую попробовать отрегулировать клапана как написал я для сравнения увидите разницу.

СМОТРИТЕ ВИДЕО

https://youtube.com/watch?v=dF_lNE8Dm-U

Подготовка автомобиля

Перемещаемая машина ставится на ровную поверхность. Кабина водителя откидывается и фиксируется на месте. Демонтируется верхняя часть газораспределительного механизма, отключается насос.

КамАЗ 43118:

Устройства:

• Ключи: разъемные 13, кольцевые 14;
• Отвертки;
• Стальной стержень;
• Набор мерных пластин.

Фиксация поршня основной камеры вверху

• Проверить усилие фиксации головок камеры;
• Опустите фиксатор маховика;
• Снимите крышку маховика;
• Вставьте стальной стержень в отверстие маховика, поверните по часовой стрелке до упора продукта. Положение — начало впрыска смеси (первый цилиндр).

Настройка зазоров

• Провернуть маховик (2 отверстия — 60 °, каждые 30°);
• Отрегулируйте расстояние между первой парой камер (1-й и 5-й). Ослабьте гайки гаечным ключом на 14 мм
• регулировочные винты. Отрегулируйте впускной клапан пластиной 0,3 и выпускной пластиной 0,4.
• Затяните гайку с усилием 33-41 Нм.
• Отрегулируйте зазоры в камерах от одного до восьми.

Технические характеристики двигателей КамАЗ 740 разных поколений

Самые первые двигатели соответствовали лишь экологическому стандарту Евро-0, но это никак не сказалось на его надежности и качестве.

Евро-0

Модель	740-210	740-260
Мощност, л.с.	210	260
Частота вращения коленвала, об.мин.	2600
Максимальный крутящий момент, Нм (кГм)	667(68)	765(80)
Расположение и число цилиндров	V8
Диаметр цилиндра*ход поршня, мм	120*120
Рабочий объем двигателя, л.	10,85
Степень сжатия	17	16,5
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Вес двигателя в комплектности (брутто) по ГОСТ 14846-81, кг.	750	780
Заправочная емкость системы смазки, л.	26	28
Емкость системы охлаждения (только мотор), л.	18
ТНВД	33 ЯЗДА	334 ЯЗДА
Форсунка движка	271
Давление начала впрыскивания, МПа	21,3-22,3	22,95-23,73 (234-242)

Евро-2

Следующая серия моторов уже соответствовала более современному стандарту Евро-2. Но и конструктивно конечно же было много доработок.

Модель	740.31-240	740.30-260	740.51-320	740.50-360
Мощность, кВт л.с.	240	260	320	360
Частота вращения коленвала, об.мин.	2200
Максимальный крутящий момент, Нм (кГм)	980(100)	1078(110)	1020(104)	1147(117)
Расположение и число цилиндров	V8
Диаметр цилиндра*ход поршня, мм.	120*120	120*130
Рабочий объем двигателя, л.	10,85	11,76
Степень сжатия камеры сгорания	16	16,5
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг.	760	885
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18
ТНВД	337-20 ЯЗДА	337-71 ЯЗДА	33720-03 ЯЗДА	33720-04 ЯЗДА
Форсунка движка	273-51	273-50
Давление начала впрыскивания, Мпа.	21,3-22,5	21,4-22,4	23,34-24,52	23,34-24,54

Евро-3

Двигатели Камаз 740 по стандарту Евро-3 представлены уже шести моделями с широким выбором мощностей, от 280 до 420 (турбодизель). ТНВД устанавливается от компании Bosch. Внедрена электронная система управления двигателем.

Модель	740.60-360	740.61-320	740.62-280	740.63-400	740.64-420	740.65-240
Мощность, л.с.	360	320	280	400	420	240
Частота вращения коленвала, об.мин.	1900
Максимальный крутящий момент, кгс*м	1570	1373	1177	1766	1864	981
Расположение и число цилиндров	V8
Диаметр цилиндра*ход поршня, мм.	120*130
Рабочий объем двигателя, л.	11,76
Степень сжатия камеры сгорания	16,8
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг.	885
Минимальный удельный расход топлива, г/(л.с.*ч)	207
Габаритные размеры, мм	1260*930*1045

Евро-4

Модель	740.70-28	740.71-320	740.72-360	740.73-400	740.74-420
Мощность, л.с.	280	320	360	400	420
Частота вращения коленвала, об.мин.	1900
Максимальный крутящий момент, кгс*м	1177	1373	1570	1766	1864
Расположение и число цилиндров	V8
Диаметр цилиндра*ход поршня, мм.	120*130
Рабочий объем двигателя, л.	11,76
Степень сжатия камеры сгорания	16,8
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг.	870
Минимальный удельный расход топлива, г/(л.с.*ч)	194
Габаритные размеры, мм	1260*930*1045

Основные неисправности двигателя

Среди владельцев этого автомобиля основными неисправностями моторов КамАЗ 740 считается резкое снижение и скачки мощности, повышение расхода смазочных материалов и топлива. Также популярная неисправность заключается в высокой дымности выхлопа. Не редкость и падение давления в смазочной системе.

Агрегат может неустойчиво работать на холостом ходу, иногда наблюдаться разные посторонние звуки в различных узлах. В основном неисправности связаны с коленчатым валом. Возможна утечка охлаждающей жидкости.

Если агрегат использовался на пределе возможностей, а чаще — если не имел должного обслуживания двигатель КамАЗ 740, ремонт неизбежен. Но после капитального ремонта машина сможет снова работать в полную силу, а возможно, даже и гораздо лучше.

Порядок работы цилиндров Камаз

Основной конструктивной особенностью двигателя КамАЗ 740 является несимметричное расположение левого поршневого ряда относительно правого, так что левый поршневой узел выступает дальше на 29,5 мм. Дело в том, что на шейке коленчатого вала установлены два противоположных шатуна, что определяет уникальность работы цилиндров КамАЗа. Последовательность взрыва топливной смеси — это последовательность 1 → 5 → 4 → 2 → 6 → 3 → 7 → 8.

Благодаря укороченному коленчатому валу с 8 поршнями и 4 штифтами значительно увеличивается компрессия в цилиндрах, что, в свою очередь, привело к увеличению КПД и мощности двигателя. Мощность у двигателей КамАЗ 740 растет также за счет отлаженной работы ремня ГРМ, в том числе клапанов.

Какой порядок работы цилиндров Камаз 740?

Согласно техническим регламентам стран Евросоюза первым цилиндром двигателя Камаз 740 считается тот, который находится в правом ряду перед автомобилем. Его обычно называют главным цилиндром. Форсунки пронумерованы, как и цилиндры, на которых они установлены. Следовательно, главный инжектор соответствует главному цилиндру. Нумерация цилиндров начинается с правого ряда, где 1-4 цилиндра. В левом ряду соответственно 5-8 цилиндров. Как для левой, так и для правой полосы нумерация начинается с передней части автомобиля.

Система смазки двигателя Камаз 740

У всех дизельных двигателей Камаз 740 комбинированная система смазки с так называемым «мокрым» картером. Она обеспечивает подачу масла под давлением наверх к подшипникам распредвала и коленвала, к втулкам коромысел, к подшипникам компрессора и ТНВД. Верхние сферические штанги толкателей также обеспечиваются смазкой по средствам пульсирующей подачи масла.

В систему смазки всех двигателей Камаз 740 входят:

• Масляный насос,
• Масляный картер,
• Полнопоточный фильтр очистки масла,
• Центробежный фильтр очистки масла,
• Радиатор,
• Масляные каналы в блоке цилиндров, в головках цилиндров, в передней крышке и картере маховика,
• Наружные маслопроводы,
• Маслозаливная горловина,
• Клапана,
• Система контроля, которая и обеспечивает нормальную работу системы смазки.

Схема системы смазки Камаз 740.

Масло из картера через маслоприемник подается в масляный насос, из его нагнетающей части по маслоканалу в правой стенке блока цилиндров оно попадает в фильтр, где происходит его очистка, затем уже очищенное масло попадает в главную магистраль и уже от туда по отводным каналам доходит до коренных подшипников коленвала, втулок коромысел и верхних наконечников штанг толкателей.

Шатунные подшипники коленвала смазываются через отверстия внутри самого вала, куда масло попадает из коренной шейки. Маслосъемные кольца, после того как сняли масло со стенок цилиндра, направляют его в поршень, где оно смазывает опоры поршневого пальца и подшипник верхней головки шатуна.

По каналам задней и передней стенок блока цилиндров, под давлением, масло подается в подшипники компрессора и ТНВД.

Включатель гидромуфты, которая управляет приводом вентилятора смазывается из главной магистрали.

После прохождения радиаторной секции масляного масло попадает в центробежный фильтр и уже от туда стекает в картер двигателя. Если кран включения масляного радиатора закрыт, то после центробежного фильтра масло, минуя радиатор, попадает в картер. Все сотальные детали и узлы двигателя Камаз 740 смазываются от брызг и масляных паров.

Внутренние процессы

Работа установки КАМАЗ связана с процессами, происходящими в камере. Действия происходят в определенной строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов представляет собой рабочий цикл, состоящий из периодов распределения газа.

В последовательности рабочих процессов в цилиндре происходит воспламенение топлива. Период задержки, от одной вспышки до другой, влияет на правильное функционирование трансмиссии. Чем меньше расстояние, тем меньше колебания при работе двигателя. Плавность хода также зависит от того, сколько цилиндров в КамАЗе. В нашей версии речь идет о восьми камерах. Это разумное число, так как большое количество камер приводит к более длительному интервалу вспышки и более резкому движку. В то же время недостаточное количество камер не обеспечивает необходимой мощности.

Установка меток грм двигатель камаз

РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ

Величина зазоров на холодном двигателе должна быть:

— для впускных клапанов – 0,25…0,30 мм;

— для выпускных клапанов – 0,35…0,40 мм.

Для 1, 2, 3 и 4-го цилиндров передний клапан впускной, а для 5, 6, 7 и 8-го цилиндров – выпускной.

Регулировку зазоров проводить на холодном двигателе. Перед регулировкой тепловых зазоров проверить моменты затяжки болтов крепления головок цилиндров и гаек стоек коромысел. Тепловые зазоры регулировать одновременно в двух цилиндрах при закрытых клапанах. При регулировке коленчатый вал устанавливать последовательно в положения I … IV, которые определяются его поворотом относительно положения начала впрыскивания топлива в первом цилиндре на угол, указанный ниже:

— положение коленчатого вала – I II III IV;

— угол поворота – 60º 240º 420º 600º;

— номера цилиндров регулируемых клапанов – 1, 5 4, 2 6, 3 7, 8.

Последовательность операций при регулировке зазоров следующая:

1 Снять крышки головок цилиндров.

2 Проверить затяжку болтов крепления головок цилиндров.

3 Оттянуть смонтированный на картере маховика фиксатор, повернуть его на 90 ° и установить в нижнее положение.

4 Снять крышку люка в нижней части картера маховика (для проворота маховика ломиком).

5 Проворачивая коленчатый вал по ходу вращения, установить его в такое положение, при котором фиксатор под действием пружины войдет в паз на маховике, при этом оба клапана пятого цилиндра должны быть закрыты (коромысла клапанов на пятом цилиндре должны находиться в одном положении).

Это положение коленчатого вала соответствует началу подачи топлива в 1-ом цилиндре.

Если в этом положении маховика и фиксатора выпускной клапан пятого цилиндра открыт (коромысло выпускного клапана наклонено по отношению к коромыслу впускного клапана, а его штанга не вращается от руки) необходимо вывести фиксатор из паза на маховике и провернуть коленчатый вал на один оборот до момента, когда фиксатор войдет в паз. Проверить положение клапанов пятого цилиндра

Проворачивать коленчатый вал нужно рычагом, вставляя его в отверстия, расположенные на боковой поверхности маховика. Поворот маховика на угол, равный промежутку между двумя соседними отверстиями, соответствует повороту коленчатого вала на 30º. Оттянуть фиксатор, преодолев усилие пружины, повернуть его на 90º и установить в верхнее положение.

6 Провернуть коленчатый вал по ходу вращения на угол 60º, установив его тем самым в положение I.

В этом положении клапаны первого и пятого цилиндров должны быть закрыты (штанги указанных цилиндров должны легко проворачиваться от руки).

7 Проверить динамометрическим ключом момент затяжки гаек крепления стоек коромысел регулируемых цилиндров, при необходимости подтянуть. Моменты затяжки приведены в приложении А.

8 Проверить щупом зазор между носками коромысел и торцами клапанов регулируемых цилиндров. Если они не укладываются в указанные выше пределы, их надо отрегулировать.

9 Для регулировки зазора необходимо ослабить контровочную гайку регулировочного винта, вставить в зазор щуп нужной толщины и, вращая винт отверткой, установить требуемый зазор.

Придерживая винт отверткой, затянуть гайку и проверить величину зазора. Щуп толщиной 0,25 мм для впускного клапана и 0,35 мм для выпускного клапана должен проходить свободно, а толщиной 0,30 мм для впускного и 0,40 мм для выпускного с усилием.

Отрегулировать остальные клапаны.

Как выставить зажигание на КамАЗе – Правильная регулировка зажигания

При возникновении непредвиденных ситуаций с работой грузовика иногда возникает необходимость самостоятельно выставить зажигание на Камазе для решения возникших неисправностей. Когда возникают проблемы с запуском мотора – это может быть связано с системой зажигания. Опытный водитель грузовой машины скажет, что не существует понятия зажигание КамАЗ, хотя другие водители могут с полным правом использовать такое словосочетание. И вот машина не хочет ехать и у вас есть подозрения на неисправность в ТНВД. Как правильно выставить зажигание на КамАЗе. Для этого разберемся, как работает система зажигания, и какие существуют причины появившихся неполадок.

Подготовка автомобиля

Машина, над которой проводятся манипуляции, размещается на ровной поверхности. Водительская кабина откидывается и фиксируется. Демонтируется верхняя часть механизма распределения газов, отключается помпа.

КамАЗ 43118:

Приборы:

• Ключи: рожковый на 13, кольцевой на 14;
• Отвёртки;
• Стальной стержень;
• Комплект измерительных пластин.

Фиксация поршня основной камеры вверху

• Проконтролировать, силу фиксации крепления головок камер;
• Устройство стопора маховика переместить вниз;
• Демонтируйте защитную пластину кожуха маховика;
• Стальной стержень введите в отверстие маховика, поворачивайте по часовой стрелке до стопора изделия.Положение – начало впрыска смеси (цилиндр первый).

Фиксатор маховика, двигатель КамАЗ:

Настройка зазоров

• Проверните маховик (2 отверстия — 60°, каждое по 30°);
• Настройте промежутки первой пары камер (1-я и 5-я). Кольцевым ключом на 14 отпустите гайки
• регулировочных винтов. Пластиной 0,3 отрегулируйте клапан впуска, пластиной 0,4 –  выпуска.
• Зафиксируйте гайку, усилие 33-41 Нм.
• Настройте промежутки в камерах с первой по восьмую.
