Механизм газораспределения КАМАЗ 740.10

На двигателе установлен верхнеклапанный механизм газораспределения с нижним расположением распределительного вала. · Блок шестерен КамАЗ

· Коромысла клапанов КамАЗ

· Пружины клапанов КамАЗ

· Распределительный вал КамАЗ

· Толкатели, штанга толкателя КамАЗ

Блок шестерен, расположенный на заднем торце блока двигателя, является приводом вала газораспределительного механизма, топливного насоса высокого давления, компрессора и насоса гидроусилителя рулевого управления автомобиля. Газораспределительный механизм приводится во вращение промежуточной шестерней 2, связанной с прямозубчатой шестерней 1, установленной с натягом на коленчатом валу. Блок промежуточных шестерен вращается на сдвоенном коническом роликоподшипнике. Ведомая шестерня 4 привода газораспределительного механизма установлена на шейку вала с натягом и находится в зацеплении с шестерней 5 привода топливного насоса. Сборка шестерен выполнена так, что метки находящихся в зацеплении шестерен (показано в кружочках) совмещены. Вал привода топливного насоса высокого давления — карданный, с, упругими элементами диафрагменного типа, компенсирующими несоосность установки вала топливного насоса и вала шестерни.

Рисунок 8. Блок распределительных шестерен КамАЗ: 1 — ведущая шестерня; 2 и 3 — промежуточные шестерни; 4 — шестерня распределительного вала; 5 — шестерня привода топливного насоса; 6 — шестерня привода насоса гидроусилителя рулевого управления; 7 — шестерня привода компрессора.

С шестерней 5 находятся в зацеплении установленные на валах шестерни 7 и 6 приводов компрессора и насоса гидроусилителя руля.

Клапаныизготовлены из жаропрочной стали. Каждый цилиндр имеет один впускной 9 и один выпускной 6 клапаны. Конструктивно исполнение впускного и выпускного клапанов одинаковое. Стержень клапана перед установкой графитируют. Угол рабочей фаски клапанов 91°. Диаметр тарелки впускного клапана 51,5 мм, выпускного 46,5 мм; высота подъема клапанов 13,5 мм. Клапаны перемещаются в изготовленных из металлокерамики направляющих втулках 4. Для предотвращения попадания масла в цилиндр по зазору стержень — втулка на втулке впускного клапана установлена манжета 12.

Привод клапановсостоит из толкателей, штанг, коромысел. Клапаны при работе двигателя проворачиваются.

Рисунок 9. Головка цилиндров с впускным и выпускным клапанами КамАЗ: 1 — опорное кольцо; 2 — седло впускного клапана; 3 — седло выпускного клапана; 4, 5 и 14 — втулки; 6 — выпускной клапан; 7 — тарелка; 8 — сухарь; 9 — впускной клапан; 10 и 11 пружины; 12 — манжета с пружиной; 13 — шайба.

Коромысла клапановстальные, штампованные двуплечие рычаги, у которых отношение большего плеча к меньшему составляет 1,55. Коромысла впускного и выпускного клапанов устанавливаются на общей стойке и фиксируются в осевом направлении пружинным фиксатором. Подшипниками коромысел служат бронзовые втулки. Стойки коромысел фиксируют двумя штифтами и крепят на головке цилиндра двумя шпильками.

Рисунок 10. Коромысло клапана КамАЗ в сборе: 1 – регулировочный винт; 2 – гайка; 3 – коромысло; 4 – втулка.

Пружины клапановвинтовые (по две на каждый клапан) с различным направлением навивки. Диаметр проволоки: наружной пружины 4,8 мм, внутренней 3,5 мм. Предварительно устанавливаемое усилие пружин 36 кгс, суммарное рабочее — 83 кгс. Нижними концами пружины опираются через стальную шайбу 13 на головку блока, верхними — на тарелку 7 клапана. Тарелка в свою очередь опирается на стальную втулку 5, которая соединяется со стержнем клапана двумя конусными сухарями 8. Во время работы двигателя под действием вибрации клапан проворачивается относительно седла.

Рисунок 11. Распределительный вал КамАЗ в сборе: 1 — распределительный вал; 2 — корпус подшипника; 3 — распределительная шестерня; 4 — шпонка.

Толкатели тарельчатого типа с цилиндрической направляющей частью, изготовлены из стали с последующей наплавкой на поверхность тарелки отбеленного чугуна.

Рисунок 12. Толкатель КамАЗ: 1 — наплавка.

Направляющие толкателей,изготовленные из серого чугуна, съемные, что обеспечивает технологичность и ремонтоспособность блока. На двигатель устанавливают четыре направляющих, в которых размещены четыре толкателя. Каждая направляющая зафиксирована двумя штифтами и прикреплена к блоку двигателя двумя болтами. Болты зафиксированы стопорными шайбами.

Штанги толкателей стальные, пустотелые, со вставными наконечниками 1 и 3.

Рисунок 13. Штанга толкателя КамАЗ: 1 – верхний наконечник; 2 – стержень; 3 – нижний наконечник.

Источник

Механизм газораспределения двигателя КамАЗ-740

Механизм газораспределения этого двигателя состоит из распределительного вала 1 (рис. 14) с шестерней 17, толкателей 2 с направляющими 3, штанг 4, коромысел 6 с регулировочными винтами 5 и контргайками 7, впускных 14 и выпускных 15 клапанов с пружинами 10,11 и деталями их крепления, привода распределительного вала.

Рис.14. Механизм газораспределительный

Толкатели передают усилие от кулачков распределительного вала к штангам. Цилиндрическая направляющая часть толкателя пустотелая, в ней имеются два отверстия для слива масла из внутренней полости. Этим маслом смазывается боковая поверхность толкателей и кулачки распределительного вала. Внутренняя поверхность толкателя заканчивается сферическим гнездом, куда упирается нижний конец штанги. Торцевая поверхность толкателя, сопряженная с кулачком, для повышения износостойкости наплавляется отбеленным чугуном и имеет тарельчатую форму.

Толкатели устанавливаются в чугунных направляющих, прикрепленных к блоку цилиндров. При работе двигателя толкатели постоянно вращаются вокруг своих осей, что обеспечивает их равномерный износ. Вращение толкателей достигается за счет сферической поверхности их тарелок и скошенных поверхностей кулачков распределительного вала. Штанги передают усилие от толкателей на коромысла, они изготовлены из стали, пустотелые, со вставными наконечниками. Нижний наконечник имеет выпуклую сферическую поверхность, верхний наконечник выполнен в виде сферической чашки. Для прохода смазки через штанги в наконечниках имеются отверстия.

Коромысла передают усилия от штанг клапанам, изготовлены из стали. Каждое коромысло представляет собой двухплечий рычаг, в отверстие которого запрессована бронзовая втулка. Носик длинного плеча коромысла закален до высокой твердости. В короткое плечо коромысла ввернут регулировочный винт с контргайкой для регулировки зазора между коромыслом и торцом стержня клапана.

Коромысла впускного и выпускного клапанов установлены па общей стойке, закрепленной на головке цилиндров двумя шпильками. Осевое перемещение коромысел ограничивается пластинчатым фиксатором, установленным под стойку. В стойке имеется отверстие для подвода масла к коромыслам.

Клапаны предназначены для открытия и закрытия впускных и выпускных клапанов. Каждый цилиндр имеет один впускной и один выпускной клапаны. Оба клапана изготавливаются из жаропрочной стали. Клапан состоит из головки и стержня; головка имеет рабочую фаску, а стержень кольцевую проточку. Диаметр головки впускного клапана больше, чем у выпускного клапана, это улучшает наполнение цилиндра воздухом. Рабочая фаска головки выпускного клапана, работающего в условиях высоких температур, упрочнена износостойким и коррозионно-стойким сплавом стелитом.

Как происходит циркуляция масла в масляной системе двигателя КамАЗ-740

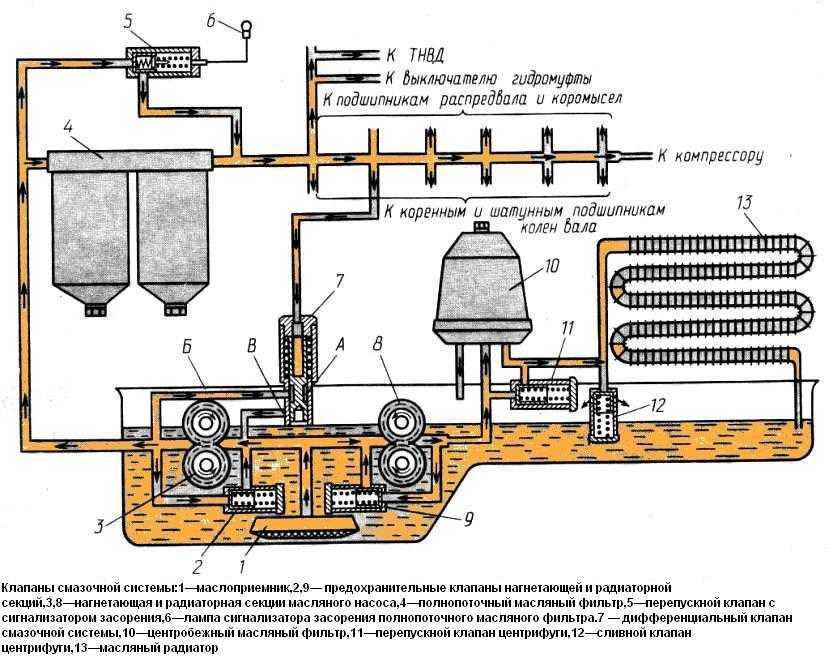

Масло из поддона через маслоприемник с сетчатым фильтром поступает в секции масляного насоса. Из нагнетающей секции масло через канал подается
в полнопоточный фильтр, а оттуда в главную масляную магистраль.
Затем по каналам в блоке и головках цилиндров масло под давлением подается к деталям КШМ и ГРМ, ТНВД и компрессору.
К шатунным подшипникам масло подается по каналу коленчатого вала от ближайшей к ним коренной шейки.
Опоры штанг и толкателей газораспределительного механизма омываются пульсирующей струей, а остальные детали — разбрызгиванием или самотеком масла.
Масло, снимаемое со стенок цилиндра маслосъемными кольцами, отводится через сверления в поршневых канавках внутрь поршня и смазывает опоры поршневого пальца в верхней головке шатуна и бобышках поршня.
Из главной смазочной магистрали масло под давлением подается к термосиловому датчику, а при открытом кране включения гидромуфты — в саму гидромуфту.
Из радиаторной секции масляного насоса масло подается к фильтру центробежной (тонкой) очистки и через открытый кран включения масляного радиатора в сам радиатор, а из него в поддон картера двигателя.
Если кран включения масляного радиатора закрыт, то из центрифуги (фильтр центробежной очистки) масло поступает в поддон через сливной клапан.
Недостаточная подача масла к трущимся деталям двигателя вызывает потерю мощности, усиленный износ деталей, перегрев и расплавление подшипников скольжения, заклинивание поршней и в конечном итоге — прекращение работы двигателя.

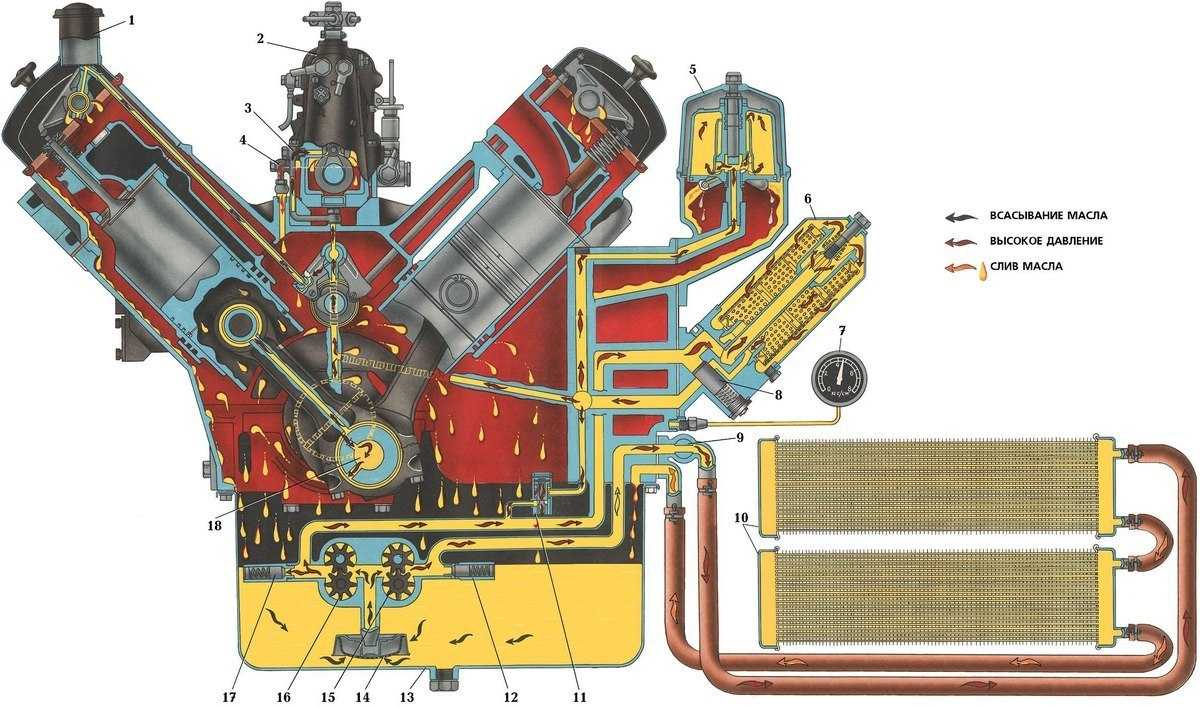

Система смазки двигателя КамАЗ-740. Схема с пояснениями.

В двигателях автомобилей КамАЗ применена комбинированная система смазки. В зависимости от размещения и условий работы деталей масло подается либо под давлением, либо разбрызгиванием, либо самотеком. К наиболее нагруженным деталям масло подается под давлением, к остальным — разбрызгиванием и самотеком.

Система смазки представляет собой ряд приборов и агрегатов для хранения, подвода, очистки и охлаждения масла:

поддон картера двигателя;
маслозаборник;
масляный фильтр грубой очистки;
масляный фильтр тонкой очистки;
масляный насос;
маслопроводы;
масляный радиатор;
контрольно-измерительные приборы и датчики.

К шатунным подшипникам масло подается по каналу коленчатого вала от ближайшей к ним коренной шейки. Опоры штанг и толкателей газораспределительного механизма омываются пульсирующей струей, а остальные детали — разбрызгиванием или самотеком масла.

Масло, снимаемое со стенок цилиндра маслосъемными кольцами, отводится через сверления в поршневых канавках внутрь поршня и смазывает опоры поршневого пальца в верхней головке шатуна и бобышках поршня.

Из главной смазочной магистрали масло под давлением подается к термосиловому датчику, а при открытом кране включения гидромуфты — в саму гидромуфту.

Из радиаторной секции масляного насоса масло подается к фильтру центробежной (тонкой) очистки и через открытый кран включения масляного радиатора в сам радиатор, а из него в поддон картера двигателя. Если кран включения масляного радиатора закрыт, то из центрифуги (фильтр центробежной очистки) масло поступает в поддон через сливной клапан.

1 — фильтр центробежной очистки масла; 2 — кран включения масляного радиатора; 3 — перепускной клапан центробежного фильтра; 4 — сливной клапан центробежного фильтра; 5 — перепускной клапан полнопоточного масляного фильтра; 6 — главная масляная магистраль; 7 — полнопоточный фильтр очистки масла; 8 — клапан системы смазки; 9 — нагнетающая секция масляного насоса; 10 — радиаторная секция масляного насоса; 11 — предохранительный клапан нагнетающей секции; 12 — масляный радиатор; 13 — предохранительный клапан радиаторной секции; 14 — поддон; 15 — гидромуфта привода вентилятора; 16 — термосиловой датчик; 17 — кран включения гидромуфты; 18 — топливный насос высокого давления; 19 — компрессор; 20 — сапун; 21 — указатель уровня масла; 22 — манометр.

Технические характеристики моторов класса Евро

Двигатель КамАЗ Евро 0 считают самым первым мотором семейства. Самый известный мотор серии 740. Он хороший и надёжный. Но его проблемой является несоответствие новейшим европейским стандартам.

Таблица КамАЗ двигатель Евро 0

Модель движка	740-210	740-260
Мощность двигателя, кВт (л. с.)	154(210)	191(260)
2600	2600
667(68)	765(80)
8, V-образное	8, V-образное
120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия топливной смеси	17	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения коленвала по ГОСТ 22836-77	правое	правое
Вес двигателя в комплектности (брутто) по ГОСТ 14846-81, кг	750	780
26	28
18	18
Модель ТНВД	33 ЯЗДА	334 ЯЗДА
Форсунка движка	271	271
21,3-22,3	22,95-23,73 (234-242)

О ДВИГАТЕЛЕ КамАЗ ЕВРО 2

Более современные и доработанные двигатели Евро 2 КамАЗ. Первый двигатель КамАЗ 740 уступает мотору евро 2, в первую очередь, современностью исполнения узлов и агрегатов, а также другим европейским требованиям.

Всего выпущено 4 модели мотора класса Евро 2. Все они вместе с подробной технической характеристикой представлены ниже в таблицах.

Таблица Двигатель КамАЗ Евро 2. Часть 1

Модель движка	740.31-240	740.30-260
Мощность, кВт (л. с.)	176(240)	191(260)
Частота вращения коленчатого вала	2200	2200
Максимальный крутящий момент, Нм(кГм)	980(100)	1078(110)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
16	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения по ГОСТ 22836-77	правое	правое
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг	760	885
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	337-20 ЯЗДА	337-71 ЯЗДА
Форсунка движка	273-51	273-51
Давление начала впрыскивания, Мпа	21,3-22,5	21,4-22,4

Таблица Двигатель КамАЗ евро 2. Часть 2

Модель движка	740.51-320	740.50-360
Мощность движка, кВт (л.с.)	235(320)	265(360)
Частота вращения коленчатого вала, мин -1	2200	2200
Максимальный крутящий момент, Нм(кГм)	1020(104))	1147(117)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/130	120/130
Рабочий объем мотора, л	11.76	11.76
Степень сжатия камеры сгорания	16.5	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения коленчатого вала по ГОСТ 22836-77	правое	правое
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг	885	885
Заправочная емкость системы смазки, л	28	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	33720-03 ЯЗДА	33720-04 ЯЗДА
Форсунка движка	27350	27350
Давление начала впрыскивания, МПа	23,34-24,52	23,34-24,54

МОТОР КамАЗ ЕВРО 3

Двигатели КамАЗ Евро 3 в основе являются переходным звеном от моторов Евро 2 и Евро 4, поэтому в статье их детальной характеристики не будет.

Таблица Двигатель КамАЗ Евро 4

Модель движка	740.70-280	740.71-320	740.72-360	740.73-400	740.74-420	740.75-440
Расположение и число цилиндров в моторе	V-8
Диаметр цилиндра и ход поршня, мм	120×130
Рабочий объём движка, л	11.76
Степень сжатия камеры сгорания	16.8
Максимальная полезная мощность мотора по Правилам ЕЭК ООН № 85-00, номинальная мощность нетто по ГОСТ 14846-81, л. с., не менее	280	320	360	400	420	440
Номинальная частота вращения коленвала, мин -1	1900
Максимальный полезный крутящий момент мотора по Правилам ЕЭК ООН № 85-00, максимальный крутящий момент нетто по ГОСТ 14846-81, кгс*м, не менее	1177	1373	1570	1766	1864	2060
Частота вращения коленвала, соответствующая максимальному крутящему моменту, мин -1	1300 +/- 50
Минимальный удельный расход топлива, г/(л. с.*ч)	194.5
Расход масла на угар на режиме номинальной мощности, в % от расхода топлива	0.06
Масса незаправленного смазкой двигателя в комплектности поставки, кг	870
Размеры: Длина х Ширина х Высота, мм	1260х930х1045

СUMMINS (КАМЕНС) ДВИГАТЕЛЬ КамАЗ

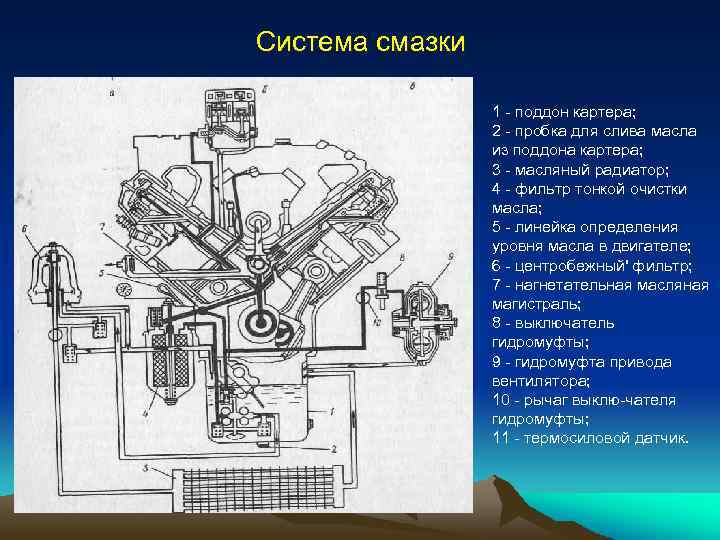

Устройство и работа смазочной системы

Двигатель КамАЗ 740 оснащается смазочной системой комбинированного типа. В зависимости от того, где размещены и в каких условиях работают трущиеся детали, масло подается различными способами. Система может разбрызгивать, подавать масло под низким давлением, либо пускать ее самотеком.

Устройство подает масло под давлением к деталям, которые больше подвержены износу и работают в особенно нагруженных узлах. Этот узел состоит из основных приборов и устройств, в которых хранится смазка, устройств фильтрации и подвода, а также охлаждения масла.

Масло проходит из поддона на маслоприемник, проходит через специальный фильтр в виде сетки. Затем оно поступает к маслонасосу. Из секции нагнетания через специальный канал смазка подается в масляный фильтр, а затем на магистрали. Далее, по смазочным каналам под давлением проходит смазывание ГБЦ и блока цилиндров, а затем к другим узлам, таким как коленвал, газораспределительный механизм, компрессор и топливный насос.

Смотреть галерею

В цилиндрах лишняя смазка снимается при помощи маслосъемных колец, а затем уходит через поршневые канавки далее. Так смазывается опора поршневого пальца в верхней головке.

Из основной магистрали масло подается к термосиловому датчику. Если открыт кран, который включает гидромуфту, тогда обрабатывается и муфта. Если же он находится в закрытом положении, то из фильтров центробежной очистки жидкость подается в поддон.

Если смазки недостаточно, то падает мощность, а также детали терпят повышенный износ, мотор перегревается, плавятся подшипники, а поршни могут заклинить.

Система вентиляции картера двигателей КамАЗ 740.11-240, 740.13-260, 740.14-300

Система вентиляции картера ( см. рис .) открытая, циклонного типа. Картерные отводятся из штанговой полости второго цилиндра, через угольник 1, в котором установлен завихритель 2.

При работе двигателя картерные газы, проходя через завихритель 2, поучают винтовое движение. За счет действия центробежных сил капли масла, содержась в газах, отбрасываются к стенке трубы 4 и через трубку 6 сливаются обратно в картер . Очищенные картерные газы удаляются в атмосферу.

Система вентиляции картера двигателя: 1 — угольник; 2 — завихритель; 3 — уплотнительное кольцо; 4 — труба: 5 — втулка внутренняя; 6 — труба слива масла; 7 — маслоотделитель; 8 — шланг угловой; 9,10 — хомуты; 11 — трубка отвода газов; 12 — дроссель; 13 — кляммер.

Источник статьи: http://www.atxp.org/index.php?option=com_content&view=article&id=1484:-74011-240-74013-260-74014-300-sp-2113811058&catid=190&Itemid=101

Нестабильная работа, стук, дым

Если силовой агрегат сильно вибрирует, причем это может быть на прогретый или на непрогретый двигатель, холостом ходу или под нагрузкой, то в этом случае нужно проверить несколько систем. Во-первых, возможна неисправность нагнетательных клапанов ТНВД или барахлят форсунки. Если перед этим имела место замена коленвала, то, скорее всего, проблема с его балансировкой.

Наиболее частой причиной появления стука является масляное голодание ДВС. Случаться это может не только из-за недостаточного количества смазки в системе, но и по причине низкого качества смазки. В этом случае обычно заклинивает коленчатый вал и проворачивает вкладыши. Что касается дыма, то зачастую он появляется из-за пробитой прокладки ГБЦ. Выхлоп белого цвета при минусовой температуре на холодном ДВС – нормальное явление. В общем-то, двигатель КамАЗ Евро-2, фото которого вы можете видеть, требует регулярной замены воздушного фильтра. Если он забит, то может появиться дым черного цвета.

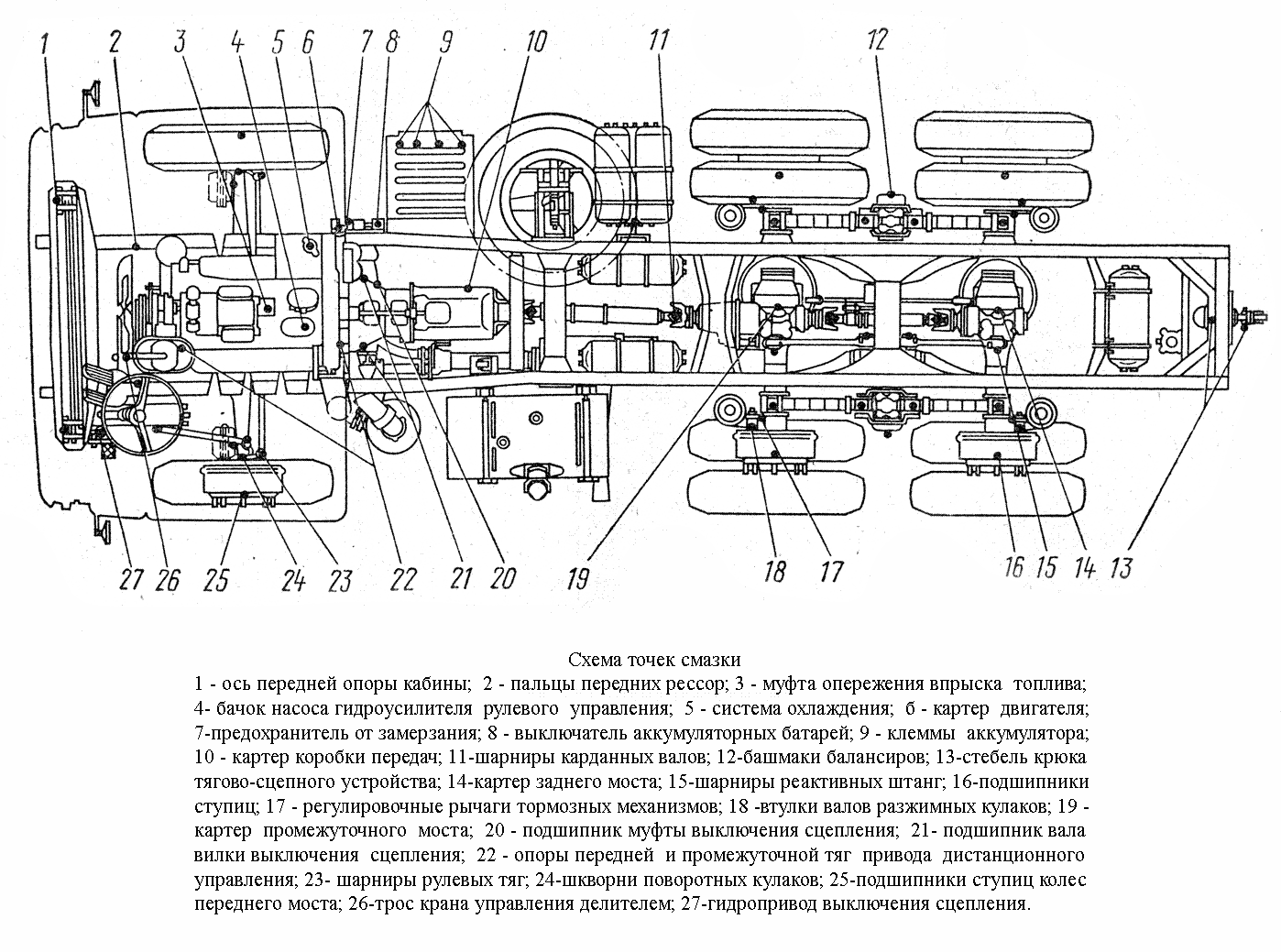

Как часто требуется менять масло в КамАЗ

Выяснив, сколько заливать масла в двигатель КамАЗ, обращайте внимание и на регулярность его замены. В основном менять его нужно через 10-15 тыс

км пробега. Если же масло изменило цвет, замена нужна незамедлительно.

Но есть и другие показатели, которые свидетельствуют о необходимости замены:

при эксплуатации автомобиля с постоянной перегрузкой следует поменять масло раньше;
плохие дороги и суровый климат приводят к необходимости менять масло чаще, чем при работе в благоприятных условиях;
возраст автомобиля – немаловажный показатель, чем старше транспортное средство, тем замена требуется чаще;
из-за низкого качества топлива появляются примеси, что требует замены масла чаще, чем обычно.

Регулярно меняя масло, владелец автомобиля может быть уверен, что двигатель прослужит максимальный отведенный ему срок.

Основные параметры и характеристики системы смазки двигателя КамАЗ-740

Система смазки – Комбинированная: под давлением и разбрызгиваниемМасляный картер – Штампованный, неразъёмный, мокрого типаМасляный насос – Шестерённый, односекционныйМасляный фильтр – Два: полнопоточный фильтр с двумя сменными фильтрующими элементами и центробежный фильтрМасляный радиатор – Воздушного охлаждения, трубчато-пластинчатый Жидкостно-масляный теплообменникДавление в системе:– при номинальной частоте вращения : 4,5-5,5 кгс/см2– при минимальной частоте вращения : 1,0 кгс/см2Применяемое масло :– зимой : М-8Г2К– летом : М-10Г2К– всесезонно : М-6з/10В (ДВАСЗп10)Заправочный объём (включая масляный радиатор) – 9,5 литровВентиляция картера – Естественная с сапуном лабиринтного типа

Поддон картера двигателя
Масляный насос

Маслозаборник (маслоприемник)

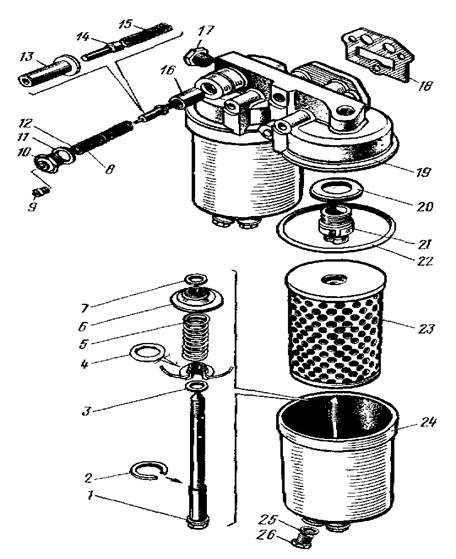

Полнопоточный фильтр очистки масла
Центробежный фильтр очистки масла
Маслопроводы
Масляный радиатор

Контрольно-измерительные приборы и датчики

Система смазки двигателя КамАЗ-740. Схема с пояснениями.

поддон картера двигателя;
маслозаборник;
масляный фильтр грубой очистки;
масляный фильтр тонкой очистки;
масляный насос;
маслопроводы;
масляный радиатор;
контрольно-измерительные приборы и датчики.

10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59.60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93.

10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59.60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93.

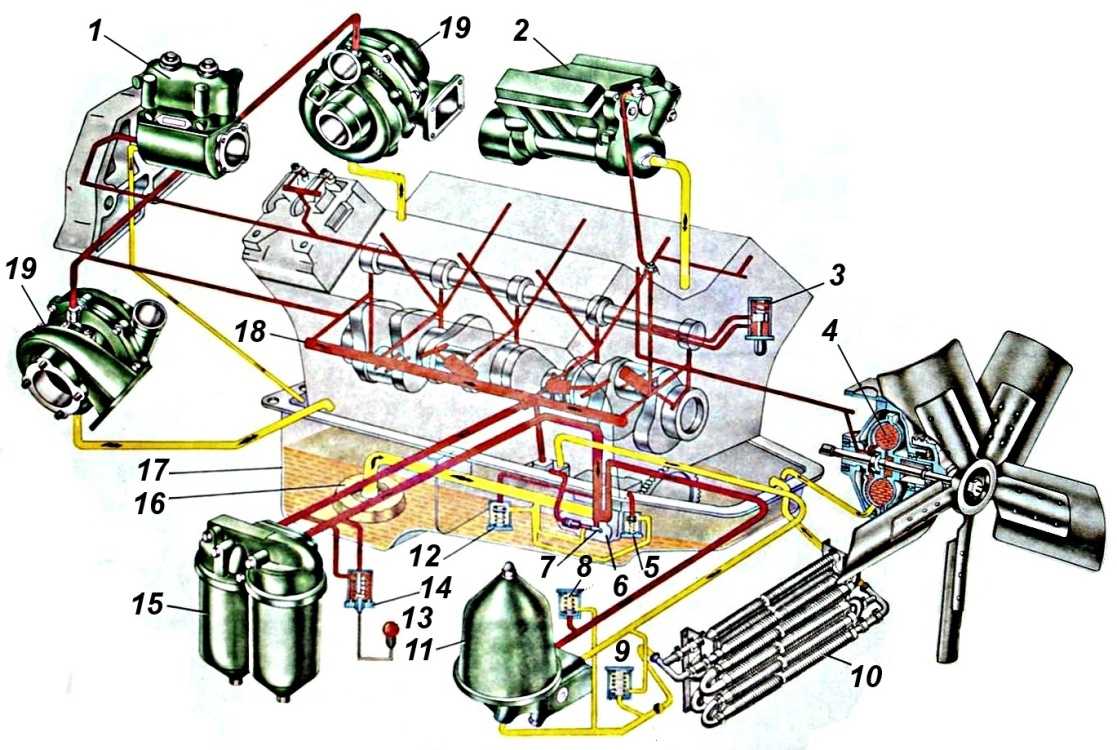

Смазочная система двигателя

СМАЗОЧНАЯ СИСТЕМА ДВИГАТЕЛЯ

Смазочная система комбинированная с “мокрым” картером. Система включает масляный насос, фильтр очистки масла, водомасляный теплообменник, картер масляный, маслоналивную горловину, трубку указателя и указатель уровня масла.

Схема смазочной системы показана на рис. Из картера 13 масляный насос 1 подает масло в фильтр очистки масла 3 и через водомасляный теплообменник 6 в главную магистраль, и далее к потребителям. В смазочную систему также включены клапан системы 2, обеспечивающий давление в главной масляной магистрали 400-550 кПа (4,0-5,5 кгс/см 2 ) при номинальной частоте вращения коленчатого вала двигателя, предохранительный клапан 14, отрегулированный на давление 931-1127 кПа (9.5-11,5 кгс/см 2 ), перепускной клапан 4, отрегулированный на срабатывание при перепаде давления на фильтре 150-220 кПа (1.5-2,2 кгс/см 2 ) и термоклапан 11 включения водомасляного теплообменника. При температуре масла ниже 95 °С, клапан открыт и основной поток масла поступает в двигатель минуя теплообменник. При температуре масла более 110 °С, термоклапан закрыт и весь поток масла проходит через теплообменник, где охлаждается водой. Тем самым обеспечивается быстрый прогрев двигателя после запуска и поддержание оптимального температурного режима в процессе эксплуатации.

Масляный насос двигателей КамАЗ 740.11-240, 740.13-260, 740.14-300

Масляный насос ( см. рис .) закреплен на нижней плоскости блока цилиндров. Ведущее зубчатое колесо напрессовано на передний конец коленчатого вала и имеет 64 зуба, ведомое 52, то есть передаточное отношение 0,8125. Зазор в зацеплении приводных зубчатых колес регулируется прокладками, устанавливаемыми между привалочными плоскостями насоса и блока, который должен быть 0,15-0,35 мм, момент затяжки болтов крепления масляного насоса к блоку должен быть 49-68,6 Н.м (5-7 кгс.м).

Насос масляный : 1 — крышка; 2 — корпус; 3 — шестерня ведущая; 4 — ведомое зубчатое колесо; 5 — шпонка; 6 — гайка; 7 — зубчатое колесо; 8 — ось; 9 — шплинт; 10 — пробка; 11, 12 — пружины; 13 — клапан; 14 — шарик; 15 — шайбы регулировочная.

Масляный насос шестеренчатый, односекционный. Содержит корпус 2, крышку 1 и шестерни. В крышке расположен клапан смазочной системы 13, с пружиной 11. В нагнетающем канале установлен предохранительный клапан, состоящий из шарика, пружины и регулировочных шайб.

Конструктивные особенности

Отечественным аналогом двигателя Камаз 740 часто называют ЯМЗ 236, но камазовский агрегат обладает рядом преимуществ как перед ярославским мотором так и перед зарубежными двс такими как Cummins.

Габаритные размеры и вес – 740-ой занимает «золотую середину» по этим параметрам, от сюда и широкая применимость для различной техники.
Увеличенная частота вращения коленвала.
Угол расположения цилиндров 90 градусов, двигатель то V-образный.
Повышенные пусковые характеристики при низких температурах, это обеспечивается АКБ увеличенной емкости, моторным маслом низкой вязкости, усиленным стартером и системой предпускового подогрева.
Для каждого цилиндра предусмотрена отдельная головка блока.
Отличная ремонтопригодность и простота обслуживания, т.к. конструкцией не предусмотрена сложная электроника.
Система топливоподачи типа «Common Rail» (начиная с Евро-4).
Система обработки отработанных газов (начиная с Евро-4).
Система электронного управления (начиная с Евро-3).

Методы устранения неисправностей

Основные неисправности двигателей КамАЗ-740

Работа двигателя КамАЗ-740 обеспечивается дизельным топливом. Производить самостоятельный ремонт дизельных силовых агрегатов не рекомендуется. Но в некоторых случаях неполадки с запуском мотора устранить можно, не прибегая к помощи специалистов. Существует несколько причин, которые вызывают проблемы с пуском двигателя.

Отсутствие топлива в топливном баке. Эта причина является наиболее распространенной. А решить ее можно путем заправки машины

Важно: после наполнения бака подкачать солярку в систему питания

Попадание воздуха в систему питания. Чтобы устранить воздух в системе питания, нужно выявить места разгерметизации. После восстановления герметичности систему нужно прокачать.

Промерзание топливных патрубков. Если в патрубках образуется наледь, необходимо прогреть топливные фильтры, положив на них тряпку, смоченную в горячей воде.
