Контроль качества очистки деталей

Читать далее:

Виды разрушения деталей машин в эксплуатации

Контроль качества очистки деталей

Сравнивая очищенные образцы с эталонами, можно быстро и с достаточной точностью оценивать моющую способность различных средств и процессов.

Оценить качество очистки молено также протиранием поверхности фильтрованной бумагой, бумажной салфеткой, белой тканью или ватным тампоном. При этом наличие грязи на салфетке после протирания количественно можно оценить взвешиванием. Чистоту поверхности контролируют смачиванием после ополаскивания изделий в горячей, затем в холодной воде — по непрерывности слоя воды, т. е. без его разрывов. Величина допустимой остаточной загрязненности поверхности деталей, поступающих на сборку, составляет 0,1…0,25 мг/см2 (ГОСТ 18206—78) и зависит от шероховатости поверхности и конфигурации деталей. Поверхность, содержащая 0,25 мг/см2 загрязнений, является приемлемой для общей очистки в ремонтном производстве.

Применительно к производственным условиям ремонта требования по допустимой загрязненности следующие:

Дополнительные материалы по теме:

1. При наружной очистке машин — поверхности сборочных единиц должны быть очищены от дорожно-поч-венной грязи, льда и масел. Наличие в отдельных местах сухой грязи допустимо, если эти загрязнения не закрывают крепежных элементов и не препятствуют работе с инструментом.

2. При очистке сборочных единиц необходимо удалить масло из картерных полостей и произвести их промывку от остатков масел. Чем лучше очищены узлы и агрегаты, тем меньше загрязняются руки рабочего и инструмент при последующей их разборке на детали.

3. Чистота поверхности деталей обусловлена требованиями последующих технологических операций — дефектации и восстановления (сварка и механическая обработка). Для этих случаев будет достаточна такая степень чистоты, когда на руках рабочего, мерительном и режущем инструменте не остаются следы масел, смолистых частиц и песка.

Эту степень чистоты контролируют бумажной салфеткой или лейкопластырем. Если при наложении салфетки или лейкопластыря на контролируемую поверхность на них не будет следов масла или смол, то такую поверхность можно считать достаточно чистой для ремонтного производства и удовлетворяющую требованиям ГОСТа.

4. Перед сборкой детали должны быть очищены от производственных загрязнений (стружка, окалина, абразив, пасты и т. п.). Особенно это касается ответственных деталей, таких как блок цилиндров, головки цилиндров, коленчатый вал, шатуны и др.

Основным требованием при этих операциях является полное отсутствие стружки и абразива как на поверхности, так и в каналах и карманах.

Рекламные предложения:

Читать далее: Виды разрушения деталей машин в эксплуатации

Категория: —
Прогрессивные методы ремонта

Профилактика и обслуживание двигателя

Двигатели внутреннего сгорания семейства ЗМЗ 53 обладают неплохим ресурсом и довольно выносливы, но чтобы этот ресурс не сокращался, не мешает проводить регулярное техническое обслуживание ДВС. К мерам профилактики и обслуживания относится:

Регулярная замена моторного масла (для минерального типа – каждые 5-6 тыс. км пробега, для «синтетики» или «полусинтетики» – 10-12 тыс. км пробега). Но вот стоит ли заливать синтетические масла в этот «движок» – уже отдельная тема для разговора;
Периодическая подтяжка головок блока цилиндров (ГБЦ) и креплений впускного коллектора («паука»). Головки блока просто необходимо подтягивать через 1,5-2 тыс. км после замены прокладки ГБЦ или после проведения ремонта, связанного со снятием головки. Проверять затяжку в других случаях рекомендуется раз в 30 тыс. км, но можно и чаще при желании – хуже от этого не будет.
Подтяжка ГБЦ проводится на холодном двигателе. «Паук» вообще является больным местом у ДВС, он часто идет «винтом», проверять затяжку гаек можно где-то раз в 10 тыс. км пробега. Тем более, что гайки легко доступны, и подтянуть их очень просто;
Проверка уровня воды (охлаждающей жидкости) в системе охлаждения. Такую проверку желательно делать каждый раз перед выездом в рейс. Недостаточный уровень жидкости в радиаторе неизменно приведет к перегреву ДВС и, возможно, к серьезному его ремонту;
Регулировка клапанов газ 53. Нормально работающая система газораспределения не нуждается в постоянной проверке, регулировку необходимо проводить после замены прокладок ГБЦ или более серьезного ремонта через 1,5-2 тыс. км. В других вариантах клапана регулируют, если они стучат. Сами по себе зажаться клапана вряд ли могут, другое дело, если мастер при регулировке их пережал.
Практикой доказано – лучше клапана будут немного подстукивать, чем будут пережаты;
Проверка уровня масла в поддоне ДВС. Это необходимо делать ежедневно перед поездкой. При недостаточном уровне масле на щупе необходимо делать доливку. Также нужно следить за давлением масла по прибору в салоне автомобиля. Прибор и датчик давления обязательно должны быть исправны!;
Внешний осмотр двигателя на предмет течи масла. Болезнью ЗМЗ 53 является течь масла через задний коренной подшипник, поэтому проверку лучше проводить на смотровой яме.

Для того чтобы как можно дольше мотор автомобиля ГАЗ 53 обходился без капитального ремонта, необходимо регулярно диагностировать неисправности и поддерживать должное состояние двигателя, незамедлительно ликвидировать все неполадки, которые имеют отношение к изнашиванию деталей мотора, а также использовать рекомендуемое производителями топливо и моторное масло.

По возможности нужно предохранять поршни и поверхность камер сгорания от нагара.

Систематическая диагностика двигателя

В систематической проверке нуждаются крепления головок цилиндров к блоку цилиндров. Если крепление ослабло, то гайки необходимо подтянуть. Перед этим желательно слить из системы охлаждающую жидкость, после этого нужно ослабить крепление впускной трубы к головкам цилиндров, дабы избежать влияния подтяжки головки одного цилиндра на другую.

на фото устройство двигателя грузовика ГАЗ-53

Только после этого гайки крепления подтягивают при помощи динамометрического ключа. Такую подтяжку рекомендуют делать при первых трёх технических обслуживаниях автомобиля. Потом подтяжку делают немного реже — каждое ТО-2.

Как говорилось выше, при использовании рекомендуемого топлива и смазочных материалов, ремонта двигателя вполне можно избежать, нагар на поршнях и камерах внутреннего сгорания будет небольшим и никаким образом не повлияет на работу мотора. Но если пренебрегать рекомендациями производителей, то отложения нагара будет значительными, а это в свою очередь приведёт к детонации, снижению мощности и повышению расхода горюче-смазочных материалов.

схема устройства двигателя автомобиля ГАЗ-53

Как удалить нагар

Для того чтобы избавиться от нагара, необходимо хорошо очистить днища поршней и стенки камер внутреннего сгорания. В нагаре содержится большое количество ядовитых веществ, и нужно хорошо следить за тем, чтобы они не попали в дыхательные пути. Для этого нагар хорошо смазывают керосином.

Технологический процесс сборки двигателей после капитального ремонта

Сборка двигателей на авторемонтных заводах производится аналогично сборке двигателей на Камском объединении по производству большегрузных автомобилей.

Детали на сборку поступают следующим образом: базовые детали (блоки цилиндров, головки блоков цилиндров, коленчатые валы, распределительные валы) — с постов их восстановления и испытания; остальные детали — с комплектовочного отделения. Поступающие на сборку детали должны быть очищены от грязи, лаковых отложений, нагара и накипи, обезжирены, промыты и высушены. Масляные каналы и отверстия в деталях после очистки промываются под давлением и продуваются сжатым воздухом. Они должны соответствовать чертежам и требованиям ТУ завода-изготовителя.

Не допускаются к сборке крепежные детали (болты, шпильки, гайки) с изношенными или помятыми гранями. Повреждения резьбы более 2 ниток исправляются резьбонарезным инструментом.

Сборка двигателей производится на конвейере поточным методом в следующей последовательности: после установки блока цилиндров на стенд конвейера на его станки устанавливаются заглушки и уплотнения; в постели коренных подшипников укладывается коленчатый вал; подшипники закрываются крышками; во втулки распределительного вала вставляется распределительный вал; в гнезда помещаются гильзы цилиндров, а в гильзы — поршни в сборе с кольцами, пальцами и шатунами; нижние головки шатунов надеваются на шатунные шейки коленчатого вала и закрываются крышками; монтируются штанги и направляющие с толкателями; на верхнюю часть блока помещаются головки, а его нижняя часть после установки масляного насоса закрывается поддоном. Детали в сопряжениях двигателя собираются в соответствии со сборочными чертежами. Допуски и посадки деталей в сопряжениях должны соответствовать данным, приведенным в табл. 31. После всех сопряжений на двигатель устанавливается навесное оборудование.

Установка блока цилиндров на стенд конвейера производится с помощью мостового крана. На стенде на блок цилиндров вставляются заглушки, пробки, нижние уплотнительные кольца гильз цилиндров и верхние уплотнительные кольца гильз цилиндров без скручивания и излишнего растягивания.

31. Допуски и посадки (зазоры и натяги) в сопряжениях деталей двигателей КамАЗ-740, мм

Номер и наименование сопряженной детали	Размер	Зазор (натяг) в сопряжении
по рабочему чертежу	допустимый без ремонта	по рабочему чертежу	после капитального ремонта
740.1002011. Блок цилиндров — диаметр отверстия под бурт гильзы цилиндров	145	—	—0,74…—0,39	—0,74…—0,39
740.1002021. Гильза цилиндров — наружный диаметр	146	—	—	—
740.1002011. Блок цилиндров — диаметр верхнего посадочного отверстия под гильзу	137,5	137	—	—
740.1002021. Гильза цилиндров — диаметр верхнего посадочного пояска	137,5	—	—0,01…—0,05	—0,05…—0,07
740.1002011. Блок цилиндров — диаметр нижнего посадочного отверстия под гильзу	134	134	—	—
740.1002021. Гильза цилиндров — диаметр нижнего посадочного пояска	134	—	—0,01…—0,05	—0,03…—0,07
740.1002011. Блок цилиндров — диаметр гнезда под вкладыши коренных подшипников	100	100,03	—	—
740.1005170. Вкладыши коренных подшипников — толщина вкладыша	2,5	—	+0,156…+0,096	+0,165…+0,096
740.1005020. Вал коленчатый:
диаметр коренных шеек	96-0,015	94,98	+0,096…+0,156	+0,096…+0,156
диаметр шатунных шеек	80-0,013	—	+0,07…+0,117	+0,07…+0,117
740.1002011. Блок цилиндров — ширина гнезда под крышку подшипника коленчатого вала	170	170,03	—	—
740.1005140. Крышка подшипника коленчатого вала — ширина крышки	170	—	+0,001…+0,024	+0,001…+0,024

Блок цилиндров

В задней части к блоку цилиндров подсоединён картер сцепления. Причём привалочные поверхности этих деталей обработаны индивидуально, в связи с чем установка картера от другого блока невозможна, без специальной доработки. Монтаж картера сцепления и головок на блок осуществляется шпильками. Масляный поддон тоже монтируется с помощью шпилек, более малого диаметра. Они вворачиваются в предусмотренные на нижней части блока (на фланце) приливы.

Вес блока цилиндров – 44 кг. Диаметр цилиндра – 92 мм. Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока) – 123 мм. Диаметр расточки опор коленчатого вала (под коренные вкладыши) – 67 мм.

Неисправности

Причина неисправности	Способ устранения
1. Увеличение давления в резервуаре для масла
Забился редукционный клапан из-за чрезмерного засорения или физического износа, следствием чего стал клин устройства. Такая неисправность приводит к поломке перепускного отверстия и увеличению давления.	Для того чтобы избежать серьезных поломок, необходимо промыть детали и гнездо крышки масляного насоса. Для этого нужно аккуратно демонтировать пробку, снять пружину и плунжер.
2. Значительное снижение давления масла при холостой работе исправного мотора ЗМЗ 53
Проблемы с плунжером редукционного клапана. Возникновение проблемы в работе устройства при открывании плунжера в следствии засорения и заедания.	Провести промывку деталей редукционного клапана и плунжера.
3. Значительное снижение давления масла при любой частоте работы исправного мотора ЗМЗ 53
Неисправная работа распределительного вала или возникновение признаков неисправности в работе подшипников.	Провести полную замену втулки подшипников распределительного вала. При неисправности коленчатого вала необходимо поменять вкладыш подшипника на новый.
Сильно нагревается мотор, масло имеет чрезмерно разжиженный вид.	Провести технический осмотр мотора, попробовать охладить двигатель доступным для автомобилиста методом.
Частично или полностью сломана пружина редукционного клапана.	Проведение осмотра поврежденной детали, демонтаж пружины и замена на новую.

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапаны не всегда поддаются регулировке, в некоторых случаях биение сохраняется даже при установке рекомендуемых зазоров. Причин этого явления может быть несколько:

кулачки распредвалов изношены;
ось, на которой расположены коромысла, имеет механическую обработку;
носики штанги работали неравномерно;
изношенные пушеры;
пружинные хлопушки работали.

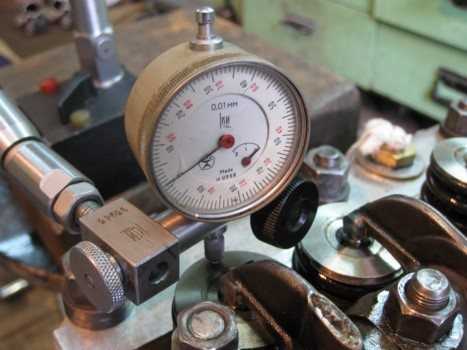

Если идет тренировка на пятках со штангой, регулировать клапаны с помощью щупов не получится, в этом случае следует использовать индикатор.

При наличии дефектов на кулачках распредвала устранить детонацию клапана не удастся, даже если произвести регулировку с помощью индикатора. В этом случае требуется только замена распредвала и никакие регулировки в этом случае не помогут. Если пружинные сухари сработали, не удастся даже отрегулировать зазоры, так как коромысла будут втягивать не клапан, а в чашку пружины клапана. Этот недостаток можно устранить, установив новые взломщики.

Газораспределительный механизм (OHV)

Подача бензиново-воздушной смеси от карбюратора к цилиндрам производится по индивидуальным каналам во впускном газопроводе. Непосредственно сам газопровод прикрепляется к головке при помощью шпилек, через прокладки. Газопровод имеет элементарную конструкцию, он не настроен и приводит к пульсации потока топливно-воздушной смеси. Снижение этого эффекта достигается особой формой камер сгорания и впускных каналов ГБЦ. Отвод отработавших газов производится общим для цилиндров каждого ряда выпускным коллектором. Монтаж коллектора также осуществлён шпильками, через прокладку.

Рама грузового авто была укорочена. Размер колёсной базы составлял 2900 мм. Благодаря этому была достигнута большая манёвренность и лучшее распределение массы по осям. Сзади кабины размещался вертикальный держатель запасного колеса с инструментальным ящиком. Между ними находилась АКБ.

Однако ГАЗ-53П в итоге остался всего лишь прототипом. Этот проект по ряду причин не пустили в серийное производство.

Одним из самых популярных двигателей для грузовых автомобилей в Советском Союзе считается ЗМЗ 53. В производстве данный мотор находился более 30 лет и перестал выпускаться в 1993 году.

Данный двигатель в основном использовался для автомобиля ГАЗ 53 , на который также устанавливали моторы Горьковского автомобильного завода. В дальнейшем грузовые автомобили данного производителя использовали исключительно двигатели Заволжского моторного завода.

Самостоятельный ремонт двигателя ГАЗ 53

Починить двигатель ГАЗ 53 своими руками можно, но этот процесс требует определенной подготовки и наличия профессиональных навыков. При этом без теоретических аспектов и четкого понимания структуры работ начинать подобное мероприятие даже не стоит. Мотор является одной из самых сложных систем, присущих автомобилю. Поэтому для того, чтобы полноценно отремонтировать его и получить положительный результат, нужно быть полностью уверенным в собственных силах. В целом, ремонт двигателя ГАЗ 53 заключается в проведении следующих манипуляций:

снятие двигателя с машины;
прочистка всех внутренних и внешних поверхностей;
разборка узлов и конструктивных элементов системы;
замена поврежденных деталей;
профилактический осмотр всех соединений и крепежа;
сборка;
обкатка;
монтаж в машину.

Как правило, проблемы с ремонтом двигателя возникают еще на первом этапе, который заключается в снятии мотора с машины. Обусловлены подобные трудности большим весом агрегата, что делает его передвижение крайне сложным и трудоемким процессом. Для того чтобы снять двигатель, необходимо наличие лебедки и помощь 2-3 человек, иначе выполнить действие просто не удастся.

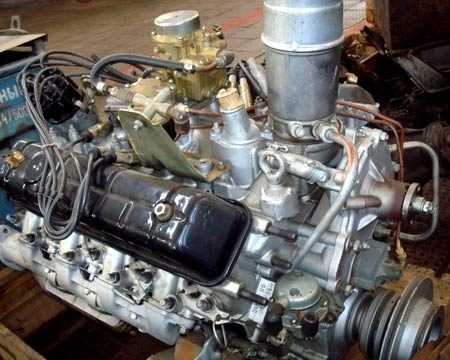

Собранный двигатель на Газ 53

Такой мотор не сможет работать в принципе, а все время, ушедшее на проведение ремонтных работ, просто потрачено впустую. Сборка двигателя ГАЗ 53 является наиболее ответственной и кропотливой процедурой, от которой в полной мере зависит работоспособность самосвала ГАЗ 53. Исходя из этого проводить ее следует не спеша, согласно технической документации изделия, плотно устанавливая все детали по своим местам и фиксируя их.

Только так можно быть уверенным в получении положительного результата и функциональности двигателя. По завершении сборки устройства его необходимо обкатать и лишь потом устанавливать обратно под капот легендарного ГАЗ 53. При этом нужно подсоединить все шланги и патрубки и проверить надежность их закрепления. Как видим, процедура ремонта двигателя ЗМЗ 53 является достаточно сложной, но при наличии определенных навыков выполнить ее своими руками все-таки возможно.

Описание

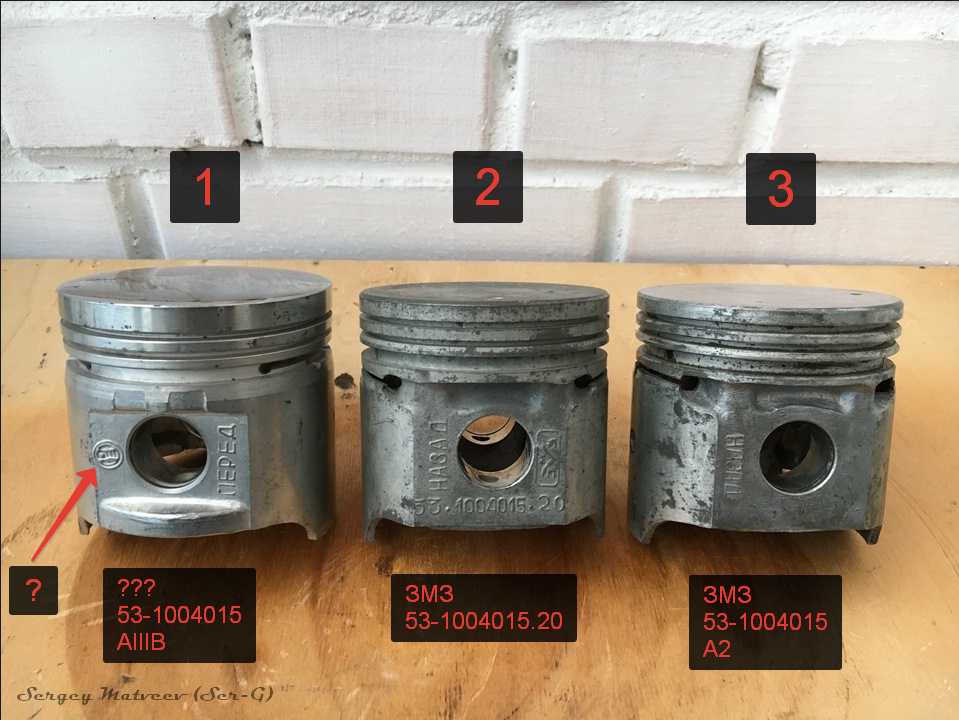

Также модель ЗМЗ 53 отличается уменьшением объема цилиндров и хода поршня. Это говорит о конструкционной разности двигателя 53 от ЗМЗ 41. Поэтому мнение, что детали с предшественника вышеупомянутого двигателя взаимозаменяемы, ошибочно.

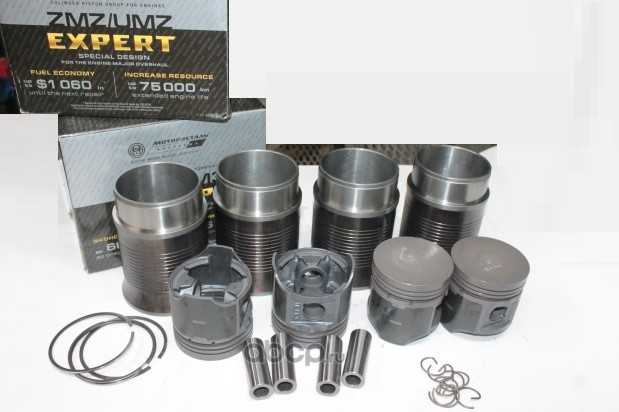

Если говорить о разнице в блоках цилиндра, то она заключается в различных диаметрах посадочного места под гильзы, что препятствует непосредственной их замене. Но в то же время никто не мешает поменять один мотор на второй, в таком случае проблем с совместимостью мотора и машины не возникнет.

Одним из лучших достоинств данного двигателя считается запас прочности и простота в эксплуатации, техническом обслуживании и ремонте. В основном хорошее состояние двигателя зависит от использования подходящей марки топлива. Если эксплуатировать рекомендуемый тип бензина, то затраты на ремонт значительно снизятся.

Также при своевременной замене смазывающей жидкости, владелец машины может не беспокоиться о частом образовании нагара на стенках цилиндра и поршнях, которые со временем приводят к более серьезным неисправностям. Также во время ТО необходимо проверять наличие образования нагара, а при его обнаружении следует качественно очистить элементы мотора. Это поможет увеличить эксплуатационный срок двигателя.

Модификации

На протяжении более чем 30 лет производства мотора 53-й модели, Заволжский завод проектировал и создавал множество различных модификаций как для машин ГАЗ, так и автобусов ПАЗ. В основном они улучшали какой-либо из параметров автомобиля, а также увеличивали список техники, на которую можно было установить данный двигатель.

Некоторые более современные модификации вышеупомянутого мотора выпускаются Заволжским моторным заводом и на сегодняшний день. В основном они эксплуатируются на автомобильной технике типа ГАЗ и автобусах Павловского автобусного завода.

К основным отличиям модификаций мотора 53 модели серии ЗМЗ стоит отнести общую V-образную схему двигателя, состоящую из 8 цилиндров и поршневого хода.

Основные отличия между модифицированными моторами данного производителя:

ЗМЗ 66 06 – один из самых первых и массовых моторов, устанавливаемых на ГАЗ 53. Главные отличия – это диаметр хода поршня 92х80 мм. Максимальный объем двигателя – 4,25 л, развиваемая мощность – 120 л. с. Степень сжатия в данном движке достигает значения 7,6;
Следующее логическое развитие двигателя данной серии – ЗМЗ 511 . Ход поршня в диаметре ничем не отличается от предыдущей модификации. Объем топлива в моторе тоже не изменился и равен 4,25 л. Немного улучшились показатели мощности – 125 л. с. Степень сжатия осталась неизменной;

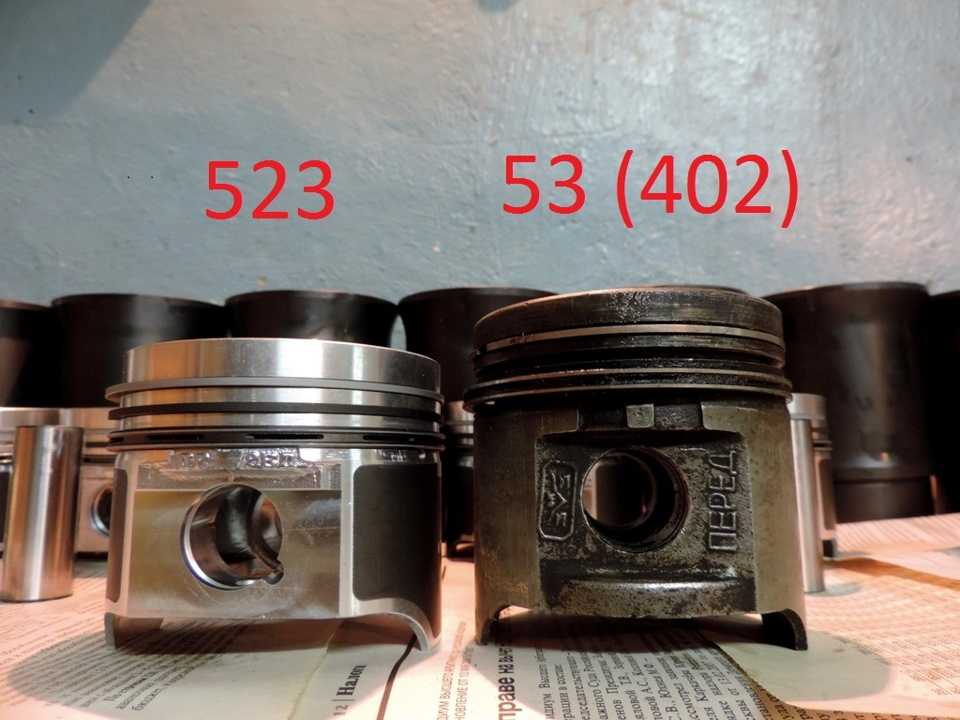

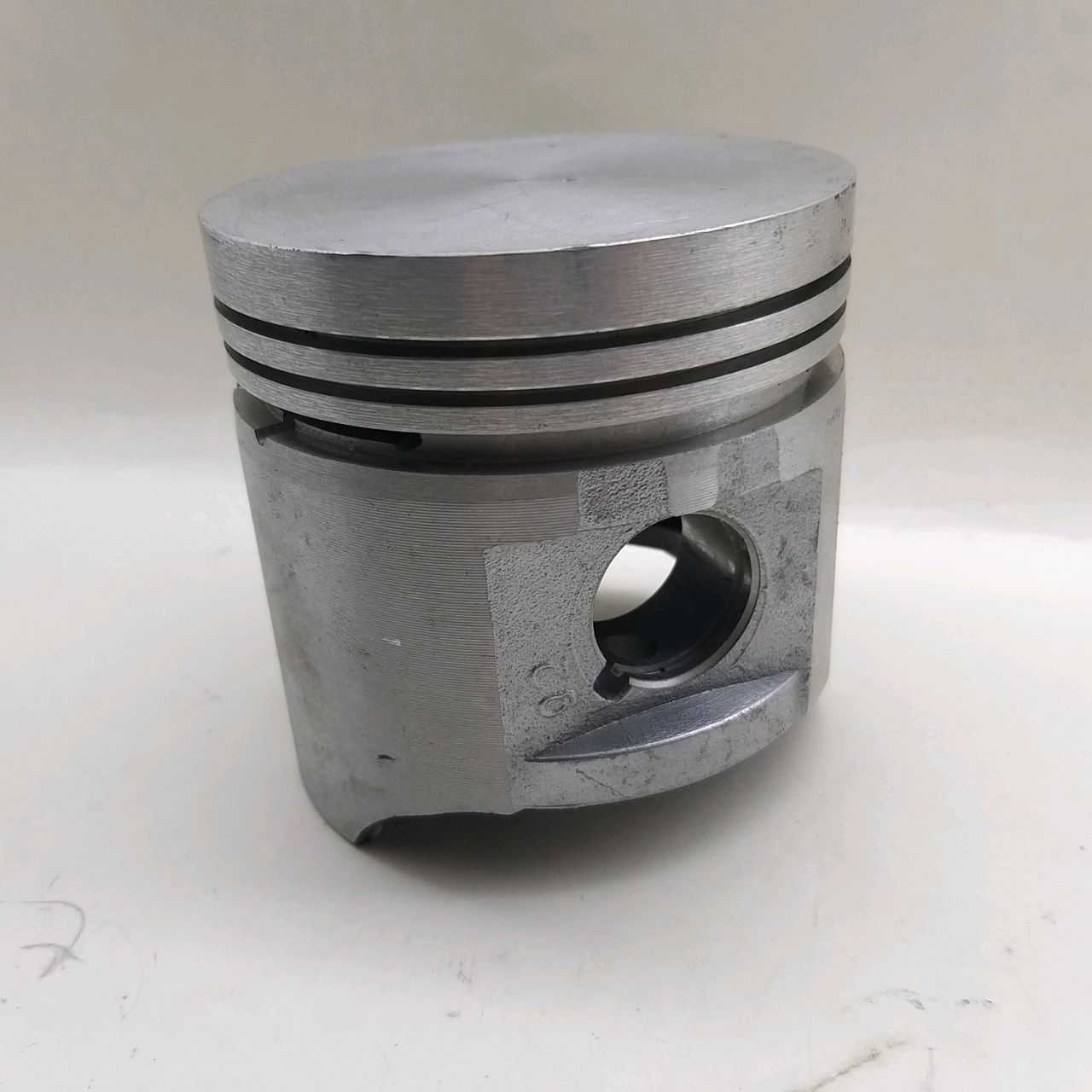

ЗМЗ 523 – еще одна модификация, диаметр поршня 92х88 мм. Объем двигателя увеличился – 4,68 л. Мощность двигателя увеличилась до 130 л. с. Степень сжатия не изменилась.

Обслуживание

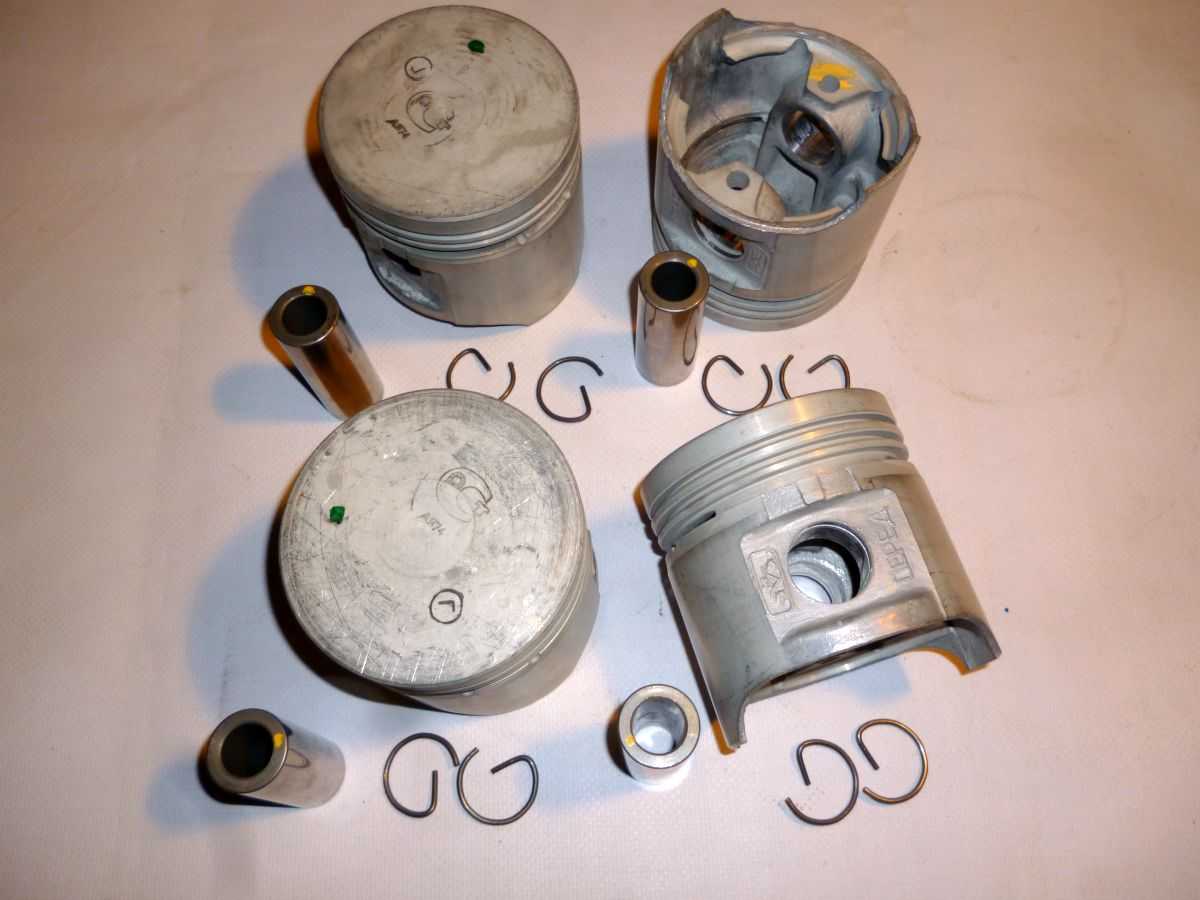

Для увеличения срока эксплуатации ЗМЗ 53 необходимо следить за соблюдением температурного режима. Для этого нужно как можно чаще проверять поршневые кольца и при их износе проводить замену.

В основном такая потребность появляется при возникновении нехарактерных для мотора звуков, которые являются сигналом о срочном проведении технического обслуживания.

Регулярный уход и замена непригодной детали может снизить потребление смазывающей жидкости на 400 грамм при пробеге автомобиля в 100 км.

Также нужно следить за давлением подшипников коленчатого вала. В данном моторе основной причиной уменьшения давления масла является поломка именно этой детали.

Также часто мотор ЗМЗ 53 нуждается в проведении замены вкладышей. Стоит помнить при их обслуживании, что во время демонтажа данной детали нужно очистить полость шатунных шеек коленвала. Благодаря этому новый установленный вкладыш прослужит значительно дольше.

Для того чтобы дать точную оценку техническому состоянию вашего автомобиля, необходимо обратить свое внимание на следующие показатели:

Одним из самых главных показателей исправной работы двигателя автомобиля считают расход масла. Для того чтобы определить количество используемой смазывающей жидкости, нужно замерять ее расход на 100 и 1000 км пробега.
Проверка работы машины на холостом ходу. Такая мера поможет значительно снизить вероятность поломки во время движения. В основном проверяется давление масла при работе коленчатого вала на холостом ходу.
Еще один параметр, важный для работы мотора – это компрессия в цилиндрах ДВС. Давление в данных резервуарах должно быть в пределах нормы, про что можно судить, проведя технический осмотр автомобиля.

Установка распределительных шестерен на задний торец блока цилиндров

Распределительные шестерни устанавливаются по меткам, как показано на рис. 65.

Затяжка болтов, крепящих ось ведущей шестерни привода распределительного вала к блоку, производится в 2 приема (предварительно и окончательно) моментом затяжки 50—60 Н*м.

Болт крепления роликоподшипника ведущей шестерни распределительного вала затягивается моментом затяжки 90—100 Н*м.

Окружной зазор в зацеплении шестерен газораспределительного механизма при рабочем положении двигателя составляет 0,1—0,3 мм. Замер производится щупом в 3 точках.

Рис. 65. Размещение и установка шестерен привода агрегатов:

а — размещение распределительных шестерен в задней части двигателя; б — схема установки распределительных шестерен по меткам; 1 — болт М12Х1 крепления роликоподшипника; 2, 21 — промежуточные шестерни; 3 — болт; 4, 17 — шайбы; 5 — манжета; 6 — корпус заднего подшипника; 7 — прокладка; 8 — сухарь; 9 — вал шестерни привода топливного насоса высокого давления; 10 — шпонка; 11, 15 — шарикоподшипники; 12 — шестерня привода топливного насоса высокого давления; 13 — распределительный вал в сборе с шестерней; 14 — упорная шайба; 16 — ось; 18 — болт М10Х1; 19 — конический двухрядный роликоподшипник; 20 — шпонка; 22 — упорное кольцо; 23 — стопорное кольцо; 24 — ведущая шестерня коленчатого вала
