Замена переднего тормозного цилиндра лада гранта: пошаговая инструкция

Назначение

Суппорт – это один из важнейших механизмов в тормозной системе автомобиля. Именно он выполняет функцию равномерного прижимания колодок к диску, что способствует снижению скорости движения авто. Данный процесс осуществляется за счет силы трения. В результате скорость автомобиля снижается до определенной отметки.

Интересный факт: при торможении грузовика с 80 до 0 километров в час в данной системе вырабатывается столько же тепловой энергии, сколько бы хватило для того, чтобы вскипятить 35 литров воды.

Диски нагреваются до неимоверно высоких температур – 500-600 градусов. Причем это касается механизмов как грузовых, так и легковых авто. Поэтому, чтобы суппорт не перегревался, он находится в постоянном контакте с внешней средой. Благодаря обдуву воздуха, его температура в среднем не превышает 150 градусов Цельсия при активном торможении.

Что необходимо для замены передних колодок

Перед тем, как поменять передние колодки Лады Гранты, необходимо позаботиться о наличии всех необходимых инструментов:

Плоскогубцы;
Тормозная жидкость;
Щетка, с помощью которой будут очищаться посадочные места для колодок;
Отсос излишней тормозной жидкости;
Рожковый ключ на 17;
Плоская отвертка или раздвижные пассатижи;
Накидной ключ на 13.

Также, важно позаботиться о наличии приспособлений для подбора колес транспортного средства. В качестве фиксаторов можно использовать противооткатные башмаки или половинки от красного кирпича

Подготовительные работы

Перед началом работы по замене передних колодок необходимо осуществить следующие операции:

Проконтролировать уровень тормозной жидкости. При значительном превышении нормального показателя лишний объем откачивается с помощью отсоса;
Зафиксировать задние колеса с помощью противооткатных башмаков или других приспособлений;
Ослабить крепления, которые фиксируют тормозные диски;
Под предпочтительное колесо подставить домкрат, после чего колесо демонтируется;
Вывернуть руль до процедуры замены, что значительно упростит работу.

Следует помнить, что тормозные детали меняются только парно на обоих колесах одной оси. Если заменять элементы поштучно, могут возникнуть неприятные последствия и неслаженная работа системы, ведь усилия будут распределяться неравномерно.

Процесс замены

Замена передних тормозных колодок на Гранте начинается с того, что владельцу транспортного средства необходимо отыскать пластину с загибом. Следует отогнуть нижнюю пластину, после чего будет удобней поднять весь тормозной механизм вверх и успешно произвести замену тормозной колодки.

Функция пластины заключается в стопоре фиксирующего болта цилиндра и нижнего пальца. С помощью плоскогубцев края необходимо немного раздвинуть, после чего получить доступ к самому болту.

Направляющий палец зажимается с использованием рожкового ключа на 17, а болт демонтируется при помощи обычного накидного ключа. После окончательного демонтажа пластины перед владельцем открывается колодка, как только скоба поднимается.

Отработанные детали демонтируются, а все образования грязи удаляются с посадочного места с использованием щетки. Владелец Лады Гранты может использовать специальные металлические щетки с повышенной жесткостью, но вдаваться в фанатичность также не рекомендуется.

Далее осуществляется монтаж новых тормозных колодок. Для того чтобы поставить скобу на свое место необходимо задвинуть поршень в цилиндр до самого упора, что можно произвести с помощью жесткой минусовой отвертки или плоскогубцев. Далее перед вдавливанием поршня следует ослабить прокачной штуцер, для того, чтобы тормозная жидкость вышла наружу, а не обратно в тормозную систему. При наличии АБС это может «убить» АБС.

Все процессы должны осуществляться в строгом обратном порядке. Не следует забывать о том, что необходимо заново сформировать загиб на пластине, благодаря чему значительно улучшится фиксация болта.

Снятие тормозного диска

Потребуется: снять суппорт, приготовить ключ «на 7» и головку TORX E14. Порядок действий:

Вывернуть два направляющих штифта.
Снять тормозной диск Гранты.

Установка тормозного диска ВАЗ 2190 осуществляется в обратной последовательности. Перед установкой тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины. Стоит учитывать, что даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

От состояние и толщины передних тормозных дисков на автомобиле Лада Гранта зависит качество торможения. Разумеется, чем толще и ровнее диски, то есть их поверхность более гладкая, тем лучше будут тормозные свойства.

Повышенный износ диска. Для новых вентилируемых дисков она должна составлять не менее 17,8 мм
Борозды и неровности поверхности, оставленные колодками или посторонними частицами (камни, песок, и т.д.)
Гнутая поверхность — бывает не так часто, но при этом может возникнуть такая особенности, как вибрация при торможении и биение

Для выполнения этого ремонта своими руками понадобится следующий инструмент:

Баллонный ключ
Домкрат
Ключ на 7, 13 и 17 мм
Головка torx t12
Трещотка и удлинитель
Молоток
Смазка медная

Где расположен?

Исходя из названия, нетрудно догадаться, что задний тормозной суппорт «Опеля» и других машин расположен на задней оси. Крепится данный элемент при помощи болтовых соединений к ступице. Внутри него находятся колодки (как с левой, так и с правой стороны). Суппорт тормозной задний «Шевроле-Лачетти» приводится в действие от гидравлического привода. Такая же схема используется на других легковых авто.

А вот что касается грузовых машин, здесь суппорт тормозной задний (левый и правый в том числе) приводится в действие пневмосистемой. Не так давно на грузовиках использовали комбинированную схему привода. Так, суппорт тормозной задний правый и левый работал сначала от гидравлики, а затем от пневматики. Но сейчас такая конструкция уже не используется. Если говорить о микроавтобусах и внедорожниках, здесь также используется гидравлический привод.

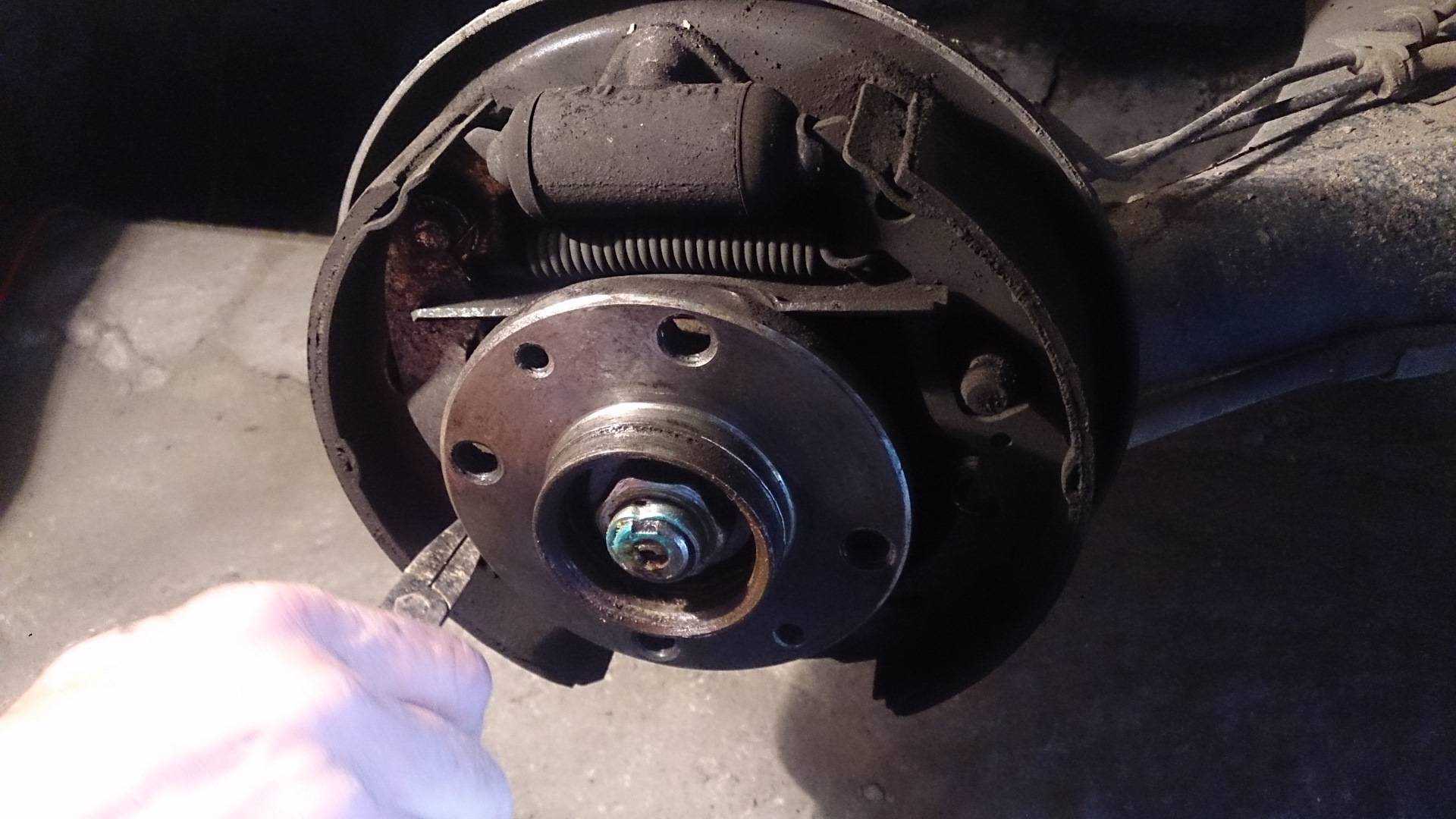

Операции по замене заднего колесного цилиндра на автомобиле Лада Гранта

1. Включите низшую передачу и установите упорные башмаки.2. Снимите задние тормозные колодки с соответствующего заднего колеса. Более подробную информацию о данной процедуре вы можете найти в статье «Замена передних и задних тормозных колодок Лада Гранта»3. Отверните гайку крепления тормозной трубки к колесному цилиндру.

Для откручивания накидной гайки трубки используется специальный ключ. Ключ облегает все поверхности гайки и передает максимальный крутящий момент страгивания, при минимальном риске повреждения граней гайки. Отсоедините тормозную трубку от заменяемого колесного цилиндра.

Заглушите отверстие трубки для предотвращения вытекания тормозной жидкости. Заглушить трубку можно применив колпачок от штуцера расположенного на тормозном цилиндре для прокачки. 4. Выверните два болта крепления колесного цилиндра к грязезащитному кожуху.

5. Снимите тормозной задний цилиндр.

6. Установите новый тормозной цилиндр в обратном порядке. После установки цилиндра необходимо прокачать контур на котором проводились работы.

Одной из самых распространенных проблем с задними тормозными цилиндрами на Ладе Приоре, является появление течи тормозной жидкости из под уплотнительной резинки. Если она повреждена, то необходимо заменить цилиндр на новый. Порядок проведения данного ремонта довольно простой, и для его выполнения понадобится следующий инструмент:

ключ на 10, либо же трещотка с головкой
ключ разрезной для отворачивания тормозных трубок
проникающая жидкость

Чтобы добраться до необходимой нам детали, первым делом необходимо будет снять задний барабан, а также задние тормозные колодки. Когда справились с этой несложной задачей, можно приступать непосредственно к демонтажу цилиндра. Для этого предварительно нужно побрызгать на все соединения проникающей смазкой, как на болты, так и на тормозную трубку.

Затем при помощи разрезного ключа отворачиваем трубку:

После чего отсоединяем ее и слегка отводим в сторону, и фиксируем таким образом, чтобы жидкость из нее не вытекала:

Далее можно отворачивать два болта крепления цилиндра:

Затем с наружной стороны можно без проблем вынимать деталь, так как ее больше ничего не держит:

Теперь можно устанавливать новый тормозной цилиндр на прежнее место в обратной последовательности. После этой процедуры скорее всего понадобится прокачать систему, так как в ней образовался воздух.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
заклинивание тормозных механизмов одного колеса;
скрип и писк при торможении;
нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Комплектация тормозной системы Гранты

По сравнению с Ладой Калиной Гранта имеет более «продвинутую» тормозную систему. Некоторые автомобили оснащаются системой АБС. В таком случае используется схема тормозов, которые имеют четыре канала. При этом соединение каналов осуществляется по диагональной схеме.

Состоит из двух контуров диагонального типа.

Для фиксации автомобиля в одном положении предусмотрено два тормозных контура

Управление колесами при торможении происходит по диагонали — одно переднее и одно заднее. Конструкция контура состоит из механизмов торможения, которые располагаются на переднем правом и заднем левом колесе. Если произошла поломка в одном из контуров, второй контур сможет остановить машину.

Для ограничения поступления жидкости в рабочие механизмы, расположенные на задней подвеске, используется регулятор давления жидкости. Когда задняя ось имеет недостаточную нагрузку, при резком торможении это позволяет избежать заноса задней части Лады Гранты. Конструкция исключает возможность блокировки заднего моста.

Корпус регулятора оснащен отверстием, которое закрывается заглушкой из пластмассы. Если происходит подтекание масла, это является признаком того, что нарушена герметизация колец, которые расположены в регуляторе. Вакуумный усилитель предназначен для того, чтобы уменьшить силу надавливания на педаль, которая приводит в действие устройство торможения. Принцип его работы состоит в разрежении, которое возникает в трубопроводе впускного типа во время работы силового агрегата.

Корпус главного цилиндра рабочей системы оснащен бачком, в который заливается жидкость. В свою очередь, крышка бачка оснащается датчиком, который контролирует недостаточный уровень жидкости. Когда уровень жидкости в бачке доходит до критического, на панели приборов загорается контрольная лампочка.

Замена цилиндра тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.

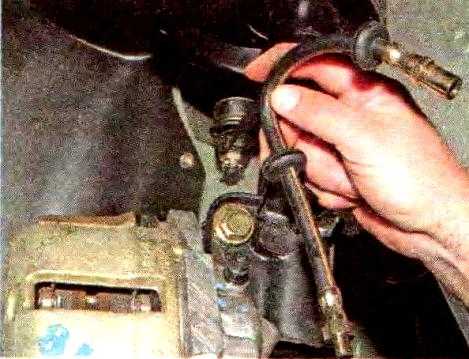

Снимаем шланг тормозного механизма.

Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу.

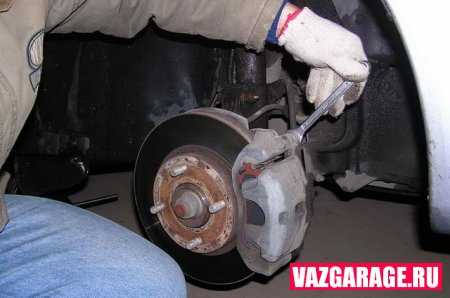

1. Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17.

2. Снимаем скобу тормозного механизма.

3. Зажимаем суппорт в тиски с накладками губок из мягкого метала.

Головкой на 14 отворачиваем два винта крепления цилиндра к суппорту

4. Отделяем цилиндр от суппорта

5. Для замены пыльника поршня поддеваем отверткой стопорное кольцо

6. Снимаем стопорное кольцо

7. Снимаем пыльник с буртика цилиндра.

Устанавливаем новый пыльник и собираем скобу (цилиндр с суппортом) в обратной последовательности

8. Вынимаем из отверстия направляющей колодок направляющий палец скобы

Наносим на рабочую поверхность пальца тонкий слой графитовой смазки. Устанавливаем скобу в обратной последовательности.

Прокачиваем гидропривод тормозов.

Устройство тормозной системы автомобиля Лада Гранта

Лада Гранта появилась на отечественных дорогах приблизительно в конце 2011 года. Автомобиль относится к бюджетному классу. Надо сказать, что это достаточно надежная и неприхотливая в обслуживании машина. У нее хорошая управляемость и экономный расход топлива.

Разработана Гранта на базе Калины. Изначально автомобиль выпускался в кузове седан. Начиная с 2013 года был создан хетчбэк. Существует три основные комплектации Гранты: стандартная, нормальная и люксовая. В комплектации «Стандарт» автомобиль оснащается силовым агрегатом в 1,6 л объемом, мощность его составляет 80-90 лошадиных сил. МКПП — пятиступенчатая. Автомобиль имеет передний привод.

Как заменить передние тормозные колодки на Ладе Гранте

Прежде чем перейти к пошаговому процессу, укажем основные подготовительные моменты. Без них приступать к замене нельзя.

Необходимый инструмент для замены

Для работы потребуются:

Тормозная жидкость;
Отсос для лишней тормозной жидкости (если потребуется, можно использовать шприц или клизму);
Накидной ключ на 13;
Рожковый ключ на 17;
Плоскогубцы;
Раздвижные пассатижи либо надежная плоская отвертка;
Щетка для очистки посадочных мест колодок (любая жесткая).

Для фиксации автомобиля на месте можно использовать противооткатные башмаки. Если таких нет, подоприте колеса с обеих сторон половинками кирпича.Противооткатные башмаки или упоры обязательно использовать при снятии колес с автомобиля.

Подготовительные работы

К обязательным подготовительным работам отнесем следующие пункты:

Проверить уровень тормозной жидкости – если она выше максимума, нужно отобрать часть. Иначе есть риск ее выдавливания после замены колодок.
Зафиксировать задние колеса противооткатами.
Стронуть болты крепления колесных дисков.
Поддомкратить нужное колесо и снять его.
Подготовить весь инструмент и колодки для замены.

Меняют сразу все четыре колодки – по 2 на каждое колесо. Поштучная замена опасна – приводит к биению и потере курса машины при торможении.

Последовательность действий при самостоятельной замене колодок на Гранта

Передние

Помещаем машину в периметр ремонтной зоны, выжимаем стояночный тормоз, включаем первую передачу. Противооткатными башмаками фиксируем задний ряд колес;
Поддомкрачиваем сторону, снимаем колесо;
Отвинчиваем верхние и нижние направляющие, отводим суппорт в сторону, магистраль не выкручиваем;
Аккуратно поддеваем отверткой противоскрипные пластины, извлекаем колодки;
Проводим дефектовку суппорта, очищаем, продуваем при необходимости;
Устанавливаем новые накладки.

После замены передних колодок проверяем уровень в бачке. Он расположен в моторном отсеке. Аналогичную процедуру проводим со вторым колесом. Мастера сервисных центров рекомендуют проводить замену контуров одновременно. Например: передние / задние, все четыре суппорта. Последующая замена через 30000 км.

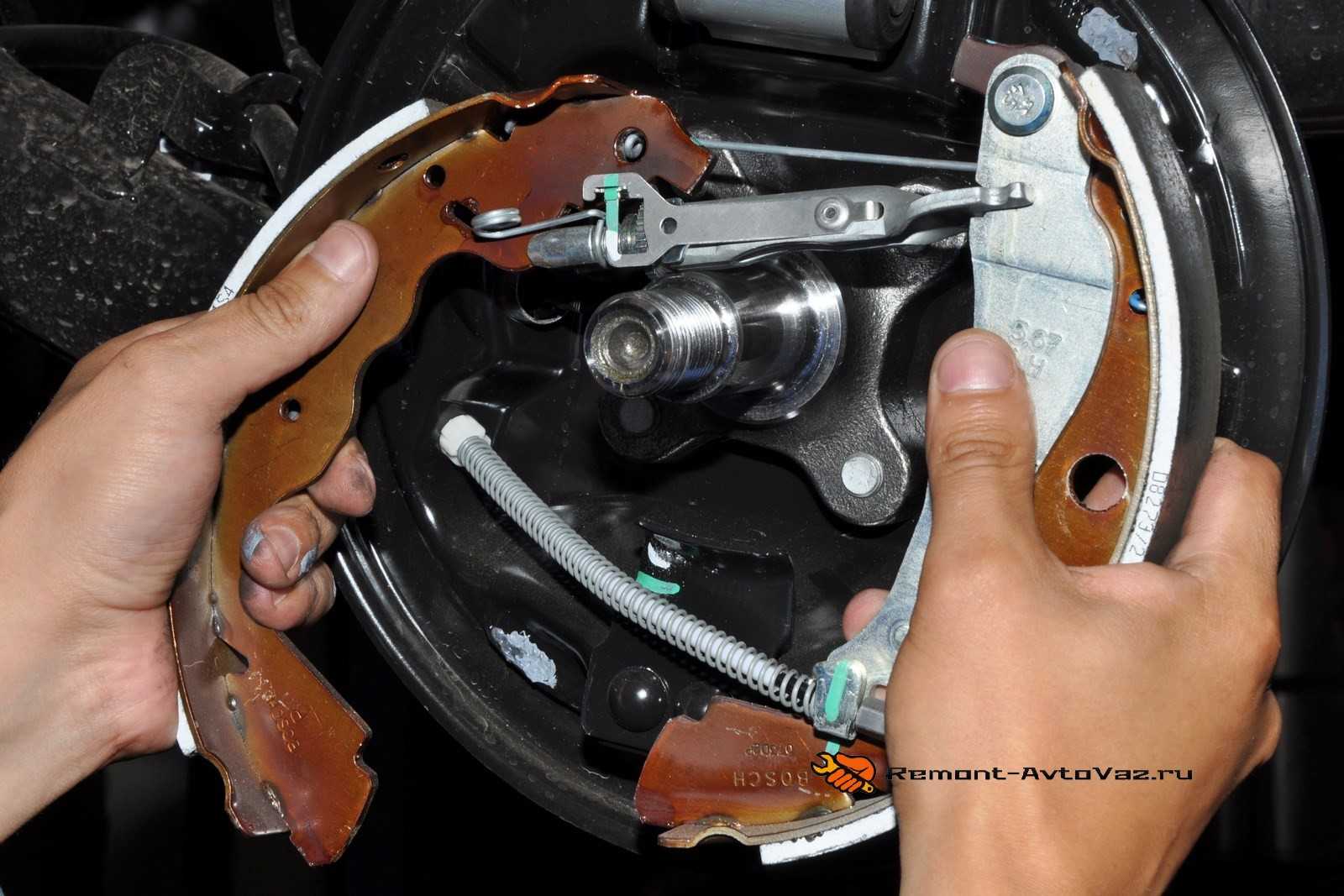

Задние Итак, чтобы поменять задние тормозные колодки на Гранте, делаем следующее:

фиксируем передние колеса, стояночный тормоз не выжимаем;
поддомкрачиваем заднюю сторону, снимаем колесо;
равномерно простукивая молотком по ободу, сбиваем его с посадочного места;
снимаем прижимную пластину, распорную планку;
расшплинтовываем основу фиксации, ухо троса ручника;
извлекаем старые и устанавливаем новые фрикционные накладки;
механизм шплинтуется в обратной последовательности.

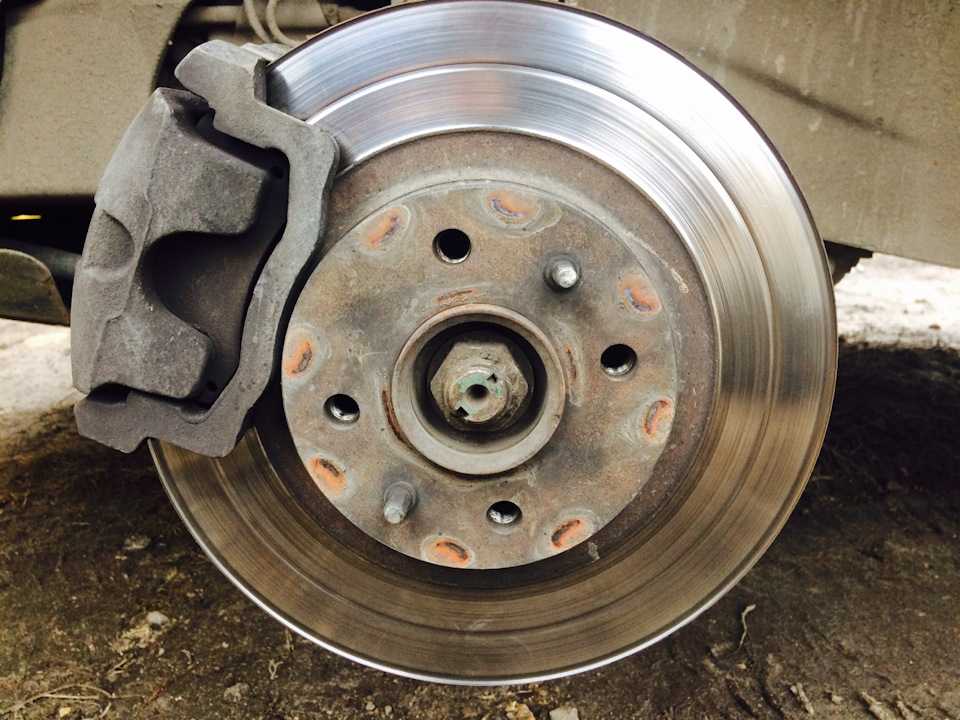

Замена тормозных дисков Лада Гранта

Замену тормозных дисков на Гранте производят по мере износа. Когда толщина одного из дисков стала меньше минимально-допустимой величины (17.8 миллиметров), тогда нужно менять тормозные диски в паре на новые.

Чтобы самостоятельно снять тормозной диск необходимо сначала демонтировать суппорт.

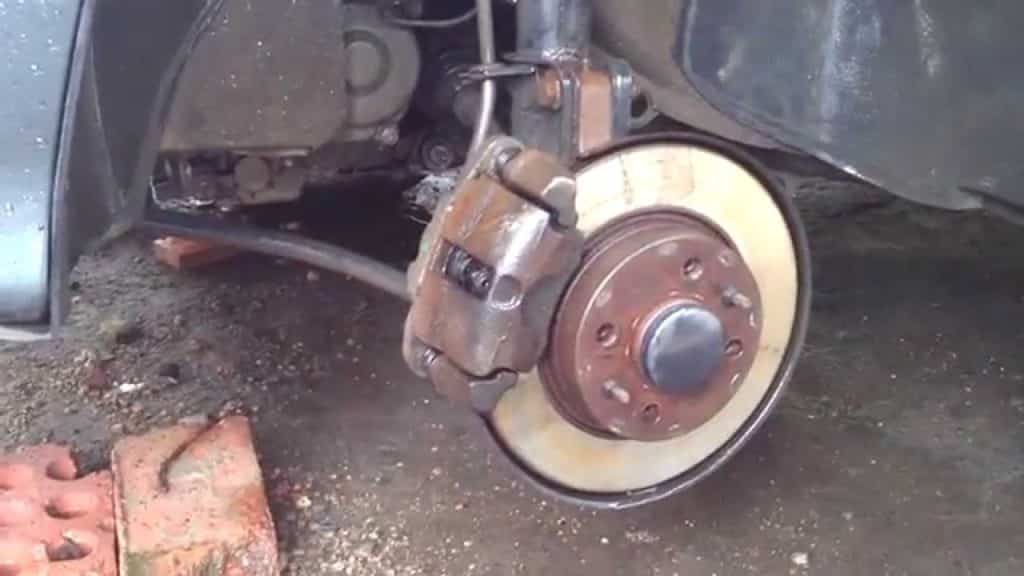

Как снять суппорта Лада Гранта

– приподнять переднюю часть автомобиля и снять колесо, – приготовить ключ “на 14”, – торцевую головку “на 18”,– большую отвертку.

1. Сдвинуть колодку внутрь, утопив тем самым поршень рабочего цилиндра в цилиндр. Сделать это можно при помощи большой отвертки, которую нужно вставить между внутренней тормозной колодкой и тормозным диском.

2. Извлечь держатель тормозного шланга из кронштейна на амортизаторной стойке.

3. Ослабить затяжку наконечника шланга на рабочем цилиндре.

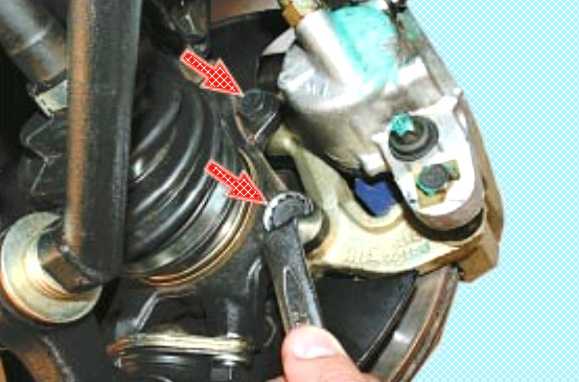

4. Вывернуть два болта крепления направляющей колодок к поворотному кулаку. Снять суппорт Гранты, свинчивая его рабочий цилиндр с наконечника тормозного шланга.

Рекомендация. Сразу же заглушите отверстие наконечника шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

Установка суппорта на Гранту осуществляется в обратной последовательности. Перед установкой вверните в него наконечник тормозного шланга и затяните его. Устанавливая суппорт проследите, чтобы тормозной шланг не перекручивался. После установки обязательно проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра, а также удалите воздух из тормозной системы.

Снимаем тормозной диск

– снять суппорт, – ключ “на 7”,– головка TORX E14.

1. Вывернуть два направляющих штифта.

2. Снять тормозной диск Гранты.

Установка тормозного диска на Лада Гранта осуществляется в обратной последовательности. Перед установкой тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины. Стоит учитывать, что даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Замена тормозных шлангов и трубок

При замене тормозных шлангов и трубок на Ладе Гранте следует следовать определенной последовательности действий:

Перед началом работы нужно подготовить все необходимые инструменты, включая специальный ключ для отворачивания гаек шлангов и трубок.

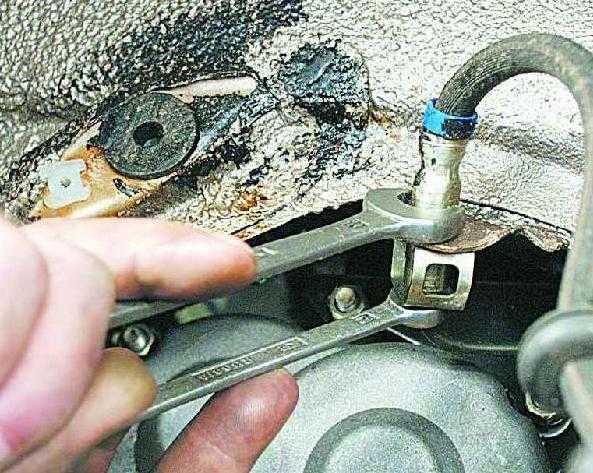

С помощью ключа нужно отвернуть гайку, соединяющую тормозной шланг с тормозным тросом или с тормозным цилиндром.
После отвертывания гайки следует снять тормозной шланг с соединяющего его элемента

Обратите внимание на то, чтобы не повредить шланг при его снятии.
Повторите те же действия с другим концом тормозного шланга.
Для замены тормозной трубки также необходимо отвернуть гайку, соединяющую трубку с тормозной системой автомобиля. После отвертывания гайки нужно снять трубку с соединяющего ее элемента.
Вставьте новую тормозную трубку и правильно закрепите гайку.
Точно так же необходимо установить новый тормозной шланг, аккуратно закрутив гайки на обоих концах.
После установки новых трубок и шлангов следует проверить, нет ли утечек тормозной жидкости, а также проверить работу тормозной системы.

Важно помнить, что замена тормозных шлангов и трубок требует точности и аккуратности. Если у вас нет достаточного опыта или необходимого инструмента, лучше обратиться к специалистам или автосервису

Руководства по ремонту Лада Гранта: замена тормозных колодок тормозного механизма переднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

Передние колодки HANKOOK FRIXA для Lada Granta имеют маркировку FPE103

Передние колодки HANKOOK FRIXA для Lada Granta имеют маркировку FPE103.

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Lada Granta имеют маркировку S1E103.

Вам потребуются: отвертка с плоским лезвием, зубило, молоток, ключи «на 13», «на 17».

Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

2. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

3. Отогните угол стопорной шайбы нижнего болта крепления направляющего пальца суппорта.

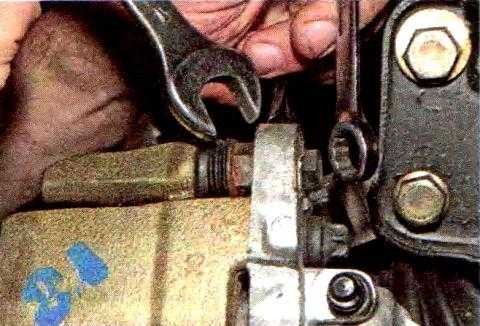

4. Выверните болт крепления направляющего пальца, придерживая ключом палец за шестигранник.

5. Разверните суппорт вверх вокруг оси верхнего направляющего пальца…

6. …и снимите тормозные колодки.

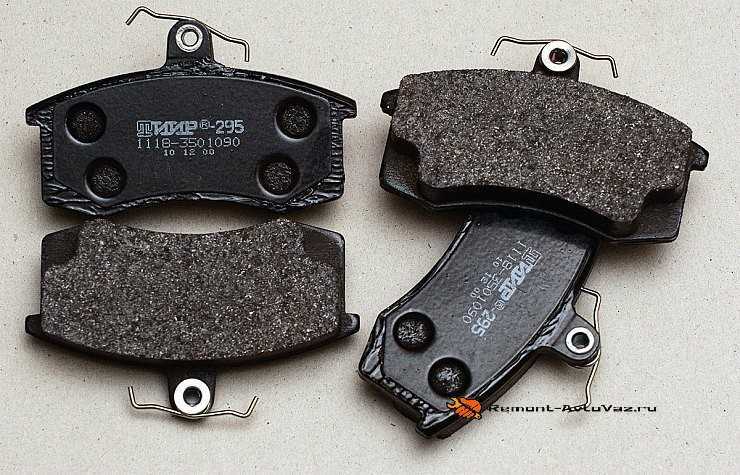

Обратите внимание на маркировку колодок. Для замены приобретайте колодки с аналогичной маркировкой

Очистите от грязи и ржавчины детали тормозного механизма колеса, особенно посадочные места тормозных колодок

7. Очистите от грязи и ржавчины детали тормозного механизма колеса, особенно посадочные места тормозных колодок

Делайте это осторожно, чтобы не повредить защитный чехол цилиндра

ПОЛЕЗНЫЙ СОВЕТ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

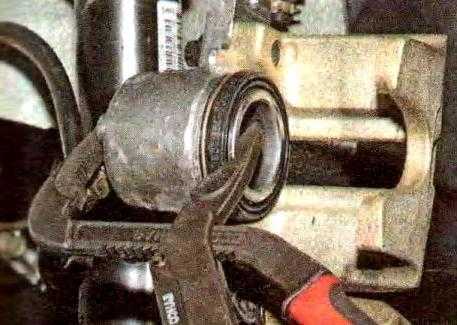

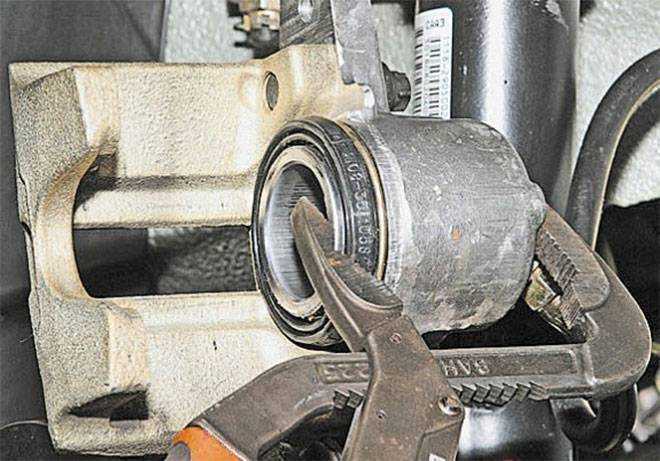

8. При установке новых колодок утопите поршень в цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и опустите суппорт. Надавливая отверткой или монтажной лопаткой на внутреннюю колодку и опираясь на тормозной диск, аккуратно вдавите поршень в цилиндр.

9. Установите новые тормозные колодки. Нажимные пружины должны быть установлены параллельно верхнему краю колодок.

10. Опустите суппорт вниз и вверните болт крепления нижнего направляющего пальца, придерживая ключом палец за шестигранник.

11. Загните угол стопорной шайбы.

12. Установите колесо.

13. Аналогично замените тормозные колодки второго переднего колеса.

14. Нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Диагностика уровня износа фрикционной накладки

Большинство современных автомобилей оснащены специальными цифровыми датчиками износа. При достижении запрограммированного уровня на центральной панели приборов срабатывает световой сигнал индикатора, указывающий на поломку тормозного контура.

К сожалению, Лада еще не оснащена цифровыми сенсорами, ориентироваться необходимо по фактической толщине тела накладки. Максимально допустимый порог использования тела — 1.5 мм. Выше указанной границы эксплуатация технического средства не безопасна.
Определить степень износа можно путем демонтажа каждого колеса и замера толщины штангенциркулем.

Альтернативный вариант: вывернуть рулевое колесо в крайнее левое / правое положение, визуально оценить толщину, не прибегая к демонтажным работам.Вышеуказанная рекомендация применима исключительно для переднего контура. Для задних колес безоговорочное снятие дисков.

Как заменить тормозные диски на ВАЗ 2190?

Примечание! Перед тем как приступить к работе, учитывайте то что диски меняются в паре и поэтому сразу рассчитывайте по деньгам это (Тормозные колодки тоже кстати менять нужно), а делать это нужно обязательно лишь потому, что каждые диски разные и если один оставить с выработкой, а другой поставить новый, то сразу же неравномерное торможении будет (Увод автомобиля от прямолинейного движения), ну и конечно же новый тормозной диск износится гораздо быстрее, потому что вся сила при торможении будут прилагаться именно на него а не на другой диск с выработкой (см. «Принцип работы тормозного суппорта»)!

В начале снимите соответствующие колесо (см. «Правильное снятие колес на автомобиле») и потом тормозные колодки вытащите, отвернув для этого нужные болты и откинув скобу суппорта (Читайте статью: «Замена

тормозных колодок»), после проделанной операции, разыщите тормозной шланг он прикручивается к тормозному суппорту (Для наглядности он указан зелёной стрелкой), после нахождения проведите глазами чуть выше (При этом смотреть натормозной шланг будет нужно) и разыщите такое место, где шланг при помощи резинового держателя к стойки крепится (Там прорезь будет), вытащите его (Тем самым шланг начнёт болтаться), а когда всё будет законченно, выверните два болта с головками под шестигранник и ухватим суппорт руками, полностью снимите его с тормозного диска и подвести на пружине, при помощи металлической проволоки или наподобие чего ни будь этого (см. большое фото).

Примечание! Подвешивать тормозной

суппорт нужно лишь с той целью, потому что если этого не сделать, он повиснет на тормозном шланге (А его то Вы не отсоединяли) который может порваться, при разрыве шланг придется менять на новый, а в подвешенном состоянии шланг будет висеть свободно и следите за тем чтобы он ещё не перегибался, если решите шланг отсоединить и полностью снять суппорт (К примеру для замены тормозного шланг, будем считать что на нем Вы обнаружили трещины которые недопустимы), то после проделанных операций не забудьте тормозную систему всю прокачать на автомобили или если шланг не будет отсоединяться, или к примеру при его отсоединение Вы его заткнёте какой ни будь пробкой, а после того как шланг от тормозной трубки отсоедините и её заткнёте пробкой, то можете прокачку всех колёс не выполнять, а только выполнить того, на котором вся работа производилась и ещё кой какой нюанс, если Вы решите не снимать колодки (Не хотите их менять к примеру) то действовать нужно будет следующим образом, при снятии тормозного суппорта во-первых он может не сняться (Колодки будут зажаты), в этом случае берите мощную отвёртку и использовав её как рычаг (Об перевшись на тормозной диск) вдавите внутреннею тормозную колодку во внутрь (Чтобы они не были в зажатом состоянии) как это показано на фото ниже и всё, можете снимать суппорт вместе с колодками с тормозного диска автомобиля!

Теперь по брызгайте жидкостью WD-40 на направляющие штифты которые крепят тормозной диск, зачистите тормозной механизм от грязи с помощью металлической щётки и приступайте к снятию, тормозной диск

с правой и с левой стороны крепится всего лишь на двух этих направляющих штифтах, их выверните (см. фото 1) и попробуйте руками сперва снять диск, если не получится, то потом берите молоток и деревянную небольшой толщину дощечку и при помощи неё, сбейтетормозной диск со своего посадочного места и снимите его с автомобиля, но только когда бить будете, наносите удары в разных местах чтобы он равномерно снимался и если у Вас есть резиновый молоток, то вообще без дощечки работу выполняйте, а чисто молотком стучите, потому что он ненасет таких серьёзных повреждений как металлический.

READ Dodge caliber замена масла в вариаторе

Устанавливается новый тормозной

диск в обратной последовательности, при установки все места очистите металлической щёткой от ржавчины (Мы про те места говорим, куда диск устанавливается), делается это для того, чтобы биений и вибраций никаких не было после установки тормозных дисков во время торможений, когда все установите, по нажимайте пару раз на тормоз чтобы колодки притёрлись к дискам и всё, после этого можете ехать.

Дополнительный видео-ролик: На примере автомобиля десятого семейства, посмотрите как должна осуществляться замена тормозных дисков на Передне Приводных автомобилях (На всех ПП она производится одинаково).

Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты

Поставку элементов тормозной системы для Гранта осуществляет компания «ТИИР». Специализация: грузовые и легковые автомобили. Начиная с конца 2012 года ОАО «ТИИР» поставляет передние накладки из композиционного материала (1118-3501090).
Особенность комплектующих в отсутствии в конструкции противоскрипных пластин. С тыльной стороны нанесена специальная мастика для подавления шумов, вибраций, скрипов.

Технология показала ряд недоработок и в 2013 году ТИИР поставляет новые колодки под индексом (2192-3501090-10). Они изготовлены также из композиционного материала под номером ТИИР-299. С внешней стороны установлены противоскрипные пластины «Nulok» для Лада Гранта.Задний контур оснащен колодками (21920-3502090-10) дискового типа. Комплектующие также поставляет ОАО «ТИИР». Номер композиционного материала ТИИР – 444.

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.

Вынимаем болт со стопорной пластиной.

Поднимаем скобу

Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Замена шланга тормозов переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

Выводим муфту шланга из держателя амортизаторной стойки.

Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.

Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.

Снимаем шланг

Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.

Устанавливаем шланг в обратной последовательности.

При установке шланг не должен быть перекручен.

Для контроля перекручивания шланга на нем нанесены две линии желтого цвета

После монтажа шланга прокачиваем гидропривод тормозной системы.

Замена цилиндра тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.

Снимаем шланг тормозного механизма.

Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17.

Снимаем скобу тормозного механизма
