Замена сальника хвостовика кпп ваз 2107

Самостоятельная замена сальника редуктора ваз 2106

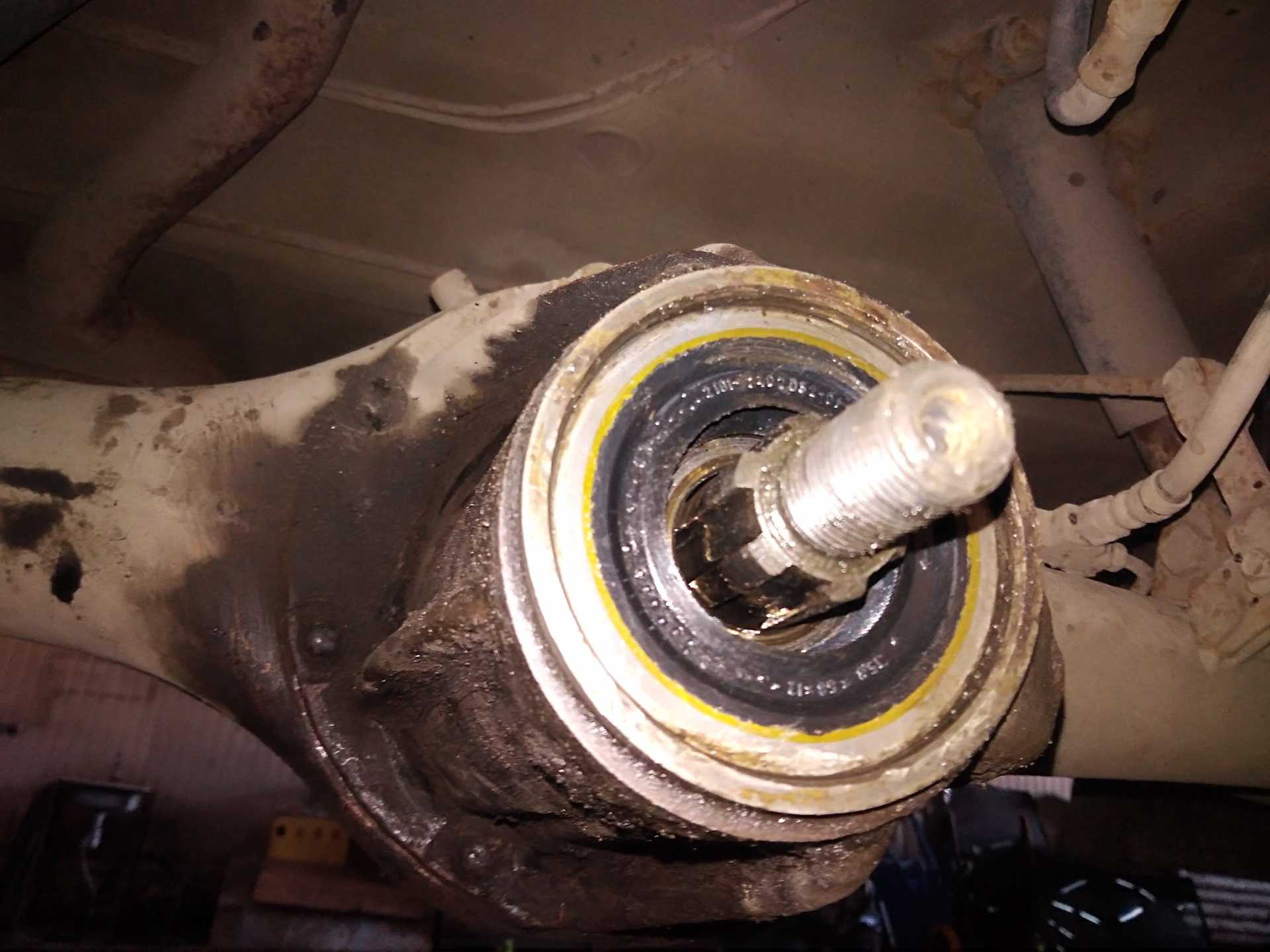

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел  соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

• отвёртка;
• рожковые ключи на 13 и на 24;
• монтировка;
• штангенциркуль;
• динамометрический ключ с динамометром;
• прочный шнур.

Необходимый набор инструментов для замены манжеты

 Итак:

• Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
• Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

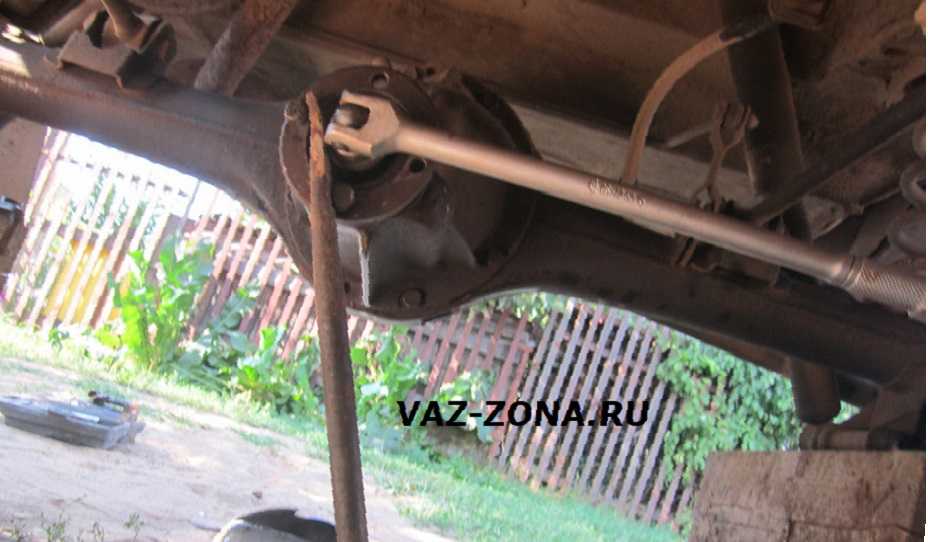

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

• Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
• Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
• Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

1. Сам сальник.
2. Распорная втулка.
3. Маслоотражающая шайба.
4. Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

1. Головка на 24
2. Ключ на 17 (можно головку).
3. Динамометр (можно заменить пружинными весами до 15 кг. ) или динамометрический ключ не менее, чем на 150 Н*см.
4. Рожковый ключ на 13.
5. Хорошая, толстая плоская отвёртка.
6. Оправка под сальник.
7. Молоток или киянка.
8. Ёмкость под старое масло.
9. Ветошь.
10. Маркер.
11. Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

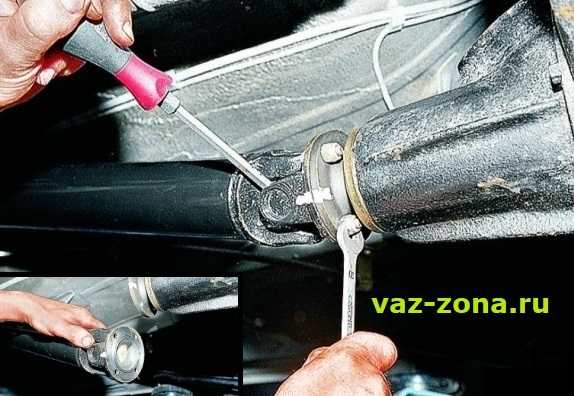

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

• если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.
• если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.
• если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

Снимаем колесо с домкрата (но далеко его не убираем) и откручиваем гайку на 24. Для того, чтобы её открутить подкладываем кирпичики под колёса, в качестве стопоров или же вкручиваем 2 болта и делаем упор из монтажки или трубы как показано на фото ниже.

Далее киянкой или молотком через деревянную проставку сбиваем фланец редуктора.

Вот теперь видно сам сальник и можно его достать отвёрткой или гаечным ключом.

Установка нового сальника в редуктор заднего моста.

Протрите место установки сальника от пыли и мусора Проверьте фланец на наличие выработки или ржавчины. Перед установкой, внешнюю часть сальника смажьте литолом. Запресуйте новый сальник через оправку на глубину 1.7-2мм от края редуктора. Если на фланце большая выработка, то сальник лучше забить немного глубже или наоборот слегка недобить. Упор делать только на внешний край сальника, иначе можно его повредить.

После установки сальника смажьте из маслёнки его внутреннюю часть маслом. И устанавливаем фланец.

Как затянуть гайку фланца заднего редуктора классики.

Затягиваем гайку исходя из того, что у Вас было для того, чтобы измерить силу с которой она была затянута. После затяжки проверьте, что бы не было люфта ни осевого (вперёд-назад), ни вверх-вниз, вправо-влево.

Собираем далее в процессе обратном сборке. Не забудьте долить масло в редуктор.

Ровных Вам дорог!

Признаки и неисправности редуктора заднего моста классики

Замена редуктора своими руками – процесс трудоемкий, который включает в себя не только приобретение нового узла (достаточно дорого), но и временные затраты. Поэтому прежде чем начинать, необходимо убедиться в неисправности именно редуктора. Определить признаки можно так:

• постепенно разгоняя автомобиль, внимательно послушать и запомнить, в какой момент появляется шум;
• во время движения начать торможение двигателем (убрать ногу с педали газа на скорости), в это время прислушаться к редуктору и отметить момент появления шума;
• разогнать «семерку» до сотни, переключить на нейтралку и заглушить мотор – послушать, как ведет себя редуктор в движении накатом.

Устройство редуктора заднего моста ВАЗ-2107

Если мост шумит и на нейтралке, и на скоростях – редуктор здесь не причем. Если же гул возникает только на скорости (независимо от числа) – ремонт, ну или на крайний случай, замена редуктора неизбежны.

Когда признаки определены, необходимо провести еще одну проверку:

• припарковать автомобиль, зафиксировать передние колеса башмаками;
• поддомкратить зад таким образом, чтобы мост свесился (необходимо, чтобы колеса оторвались от поверхности);
• завести мотор и разогнать «семерку» до отметки, во время которой возникает шум, при этом колеса должны крутиться без нагрузок.

Если шум не изменился, то редуктор явно исправен и причина неприятностей никак не в нем. Здесь проверяются другие агрегаты привода. Ну а если шумы во время движения без нагрузки отсутствуют, то речь идет об изношенных шестеренках редуктора, которые шумят лишь во время движения с нагрузкой.

Редуктор «семерки» сам по себе достаточно надежный узел, который выдерживает срок от 100 до 300 тысяч пробега, при этом нет необходимости даже заглядывать туда. Шестеренки, распорная втулка редуктора, нарушение регулировки работы дифференциала – все эти проблемы возникают во время неправильной эксплуатации:

• применение масла с низким уровнем вязкости, а также несоблюдение сроков его замены;
• эксплуатация «семерки» с количеством масла, недостаточным для этого;
• в процессе движения на мост приходятся экстремальные нагрузки (частые и неудачные пробуксовки).

Неисправность карданной трансмиссии ВАЗ 2107

Определите, что вал отбора мощности ВАЗ 2107 неисправен, это возможно на следующих основаниях:

• Постучите после сцепления. Причина удара может быть покрыта плотно затянутым креплением карданной шестерни, изношенными шлицами или повреждением упругой муфты, подшипники коленчатого вала, которые потерпели неудачу.
• Скрежет автомобиля. Этот звук возникает, когда карданные суставы (кресты) сильно изношены.
• Вибрация кардана при движении. Это явление возникает, когда карданный вал механически поврежден или грязь прилипает к кардану, что нарушает его выравнивание. Кроме того, вибрации происходят со значительным износом редуктора с ведомым валом, подшипниками подвески, крестами кардана, фланцем ведущей шестерни редуктора задней оси, незакрепленным креплением карданной шестерни.
• Стук с внезапным ускорением или торможением двигателем. Причина этого заключается в износ коленчатых валов карданного вала.

Коробка переключения передач по праву считается одним из самых сложных узлов в конструкции любого автомобиля. При этом работа фланцев, валов, шестерёнок и подшипников во многом зависит от работоспособности такого маленького элемента, как сальник.

Инструкция по разборке коробки передач ВАЗ 2107

Разбирается ВАЗ-овская пятиступенчатая КПП таким образом.

1. Слить лубрикант из картера механизма.

Демонтировать конструкцию с машины.
Демонтировать муфту выжимного подшипника, вилку выключения сцепления.
Разъединить эластичную вставку карданного вала.
Снять фланец муфты со вторичного вала КПП.
Отсоединить опору двигателя (подушку), трос спидометра, проводку фонарей заднего хода (при наличии).

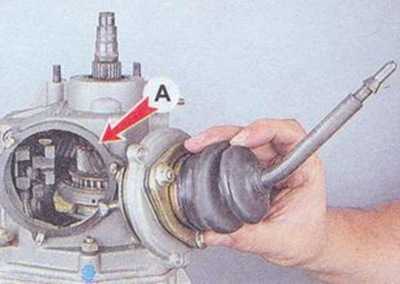

Демонтировать манжету шаровой опоры рычага, рожковым ключом №10 открутить 3 гайки крепления рычага к крышке картера.
Снять корпус рычага со шпилечных болтов и прокладки.
Выкрутить ключом на 13 гайки кронштейна трубы выпуска газов.
Снять деталь и удалить закладной болт.
Очистить поверхность редуктора от загрязнений, масляных пятен спиртом или растворителем.
Снять заднюю крышку с прокладкой.
При откручивании гаек со шпилечными болтами, детали вкручиваются как есть при нанесении специального состава.

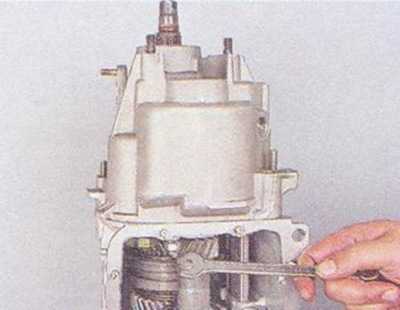

Также 13 ключом убирается последняя гайка задней крышки внутри картерного отсека.
Утопить шток включения 1 и 2 передачи.

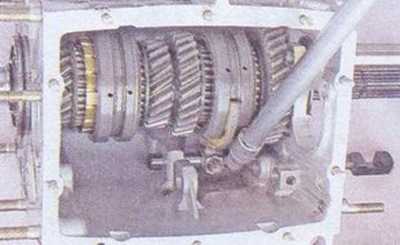

Отсоединить крышку отсека от картера.
Снять со шпилечных болтов заднюю стенку и проворачивая по ходу часовой стрелки полностью демонтировать деталь.
Изъять пластиковую заглушку коробки шестерен 5 и задней передачи при помощи давунка.

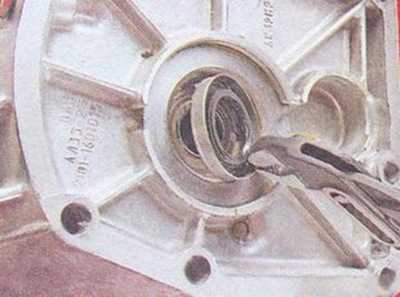

Пинцетом вынуть стопорное кольцо подшипника 5 и задней передачи.
Выпресовать подшипник проставкой молотком или специальным прессом.

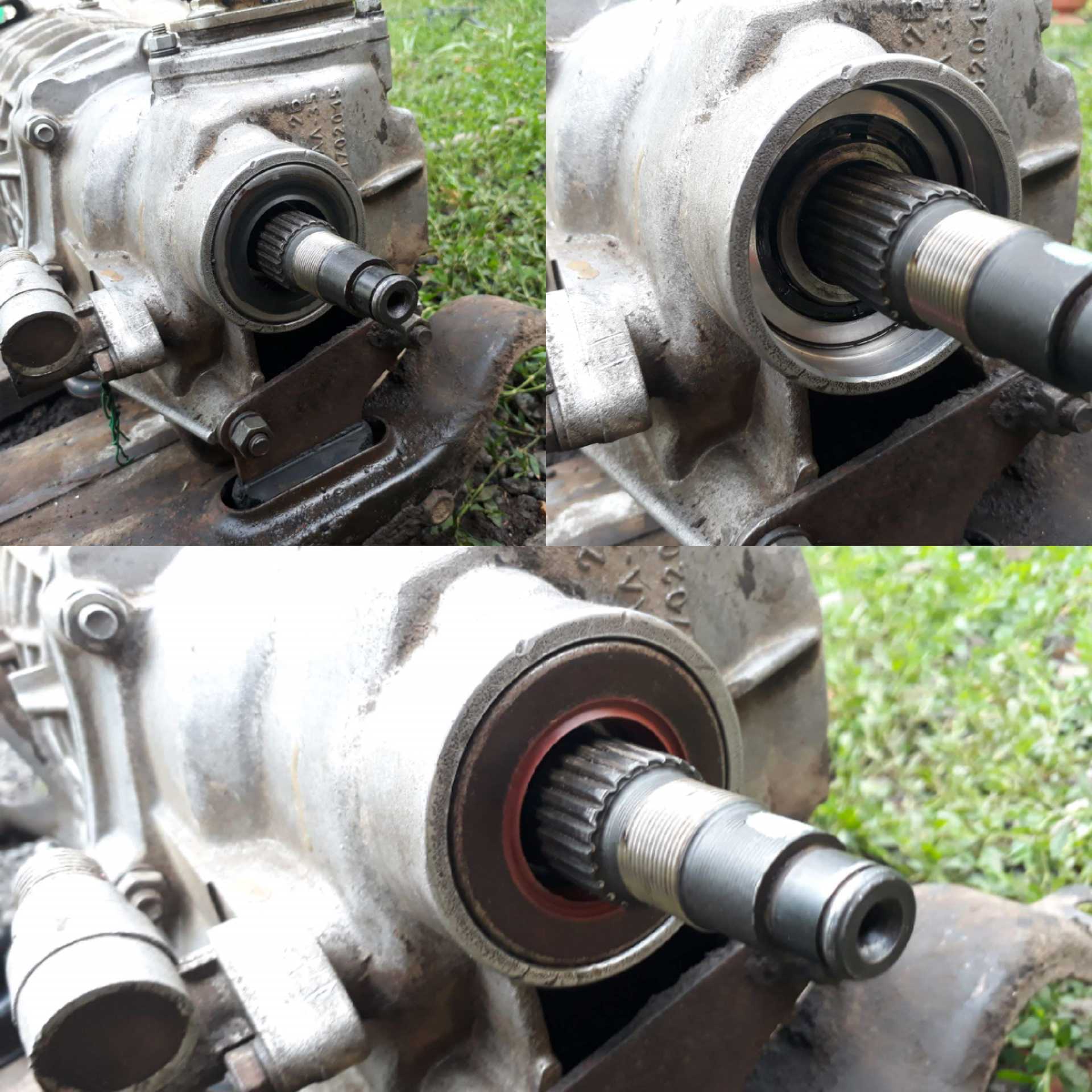

Извлечь уплотнитель вторичного вала – это удобно делать подковырнув его острым предметом.
Снять упорный диск внутреннего кольца второго подшипника.
Выпресовать деталь по аналогии с первой.
Полностью разобранный узел связать проволокой для предупреждения утери.
Демонтировать привод спидометра и маслоотражатель.

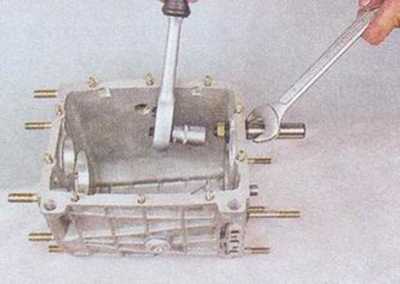

Ключом №10 отвинтить крепежи вилки включения пятой и задней позиции блока.
Головкой №17 ослабить крепеж шестерен 5 и R позиции.
Свинтить головкой №13 первую гайку крепления сцепления и №17 удалить все остальные гайки.
Снять картер диска сцепления.
Прессом или выколоткой выбить сальник ведущего вала. Вынуть уплотнитель передней крышки блока.
Вынуть пружину из гнезда (обратно ставим сужением к подшипнику).
Головкой №19 открутить крепление подшипника промежуточной трубы, следом вынуть болтик вместе со всеми отпавшими деталями.
При помощи 17 ключа удалить крепление блока шестеренок.
Снять шестерни с промежуточной трубы.
Зажать в тисах блок и спресовать с него внутреннюю вставку подшипника.
Удалить дистанционную шайбу.

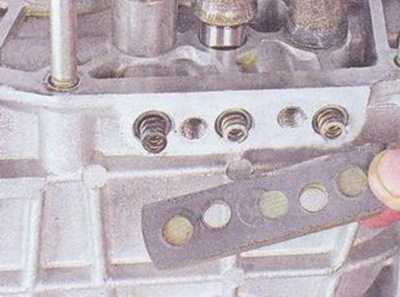

Открутить лючок фиксаторов штоков и снять его.
Извлечь пружины штоков, шарики фиксаторы.
Снять шестеренку пятой передачи с синхронизаторной муфтой.
Удалить дистанционное кольцо.

Демонтировать промежуточную шестеренку задней передачи.
Следом снимается шток включения совместно с вилковым переключателем.
Торцовочным ключом №10 открутить головку штока.
Удалить блокировочный сухарь.
Удалить стопор ступичного стабилизатора.
Удалить ступицу, пружину, заднюю шестерню с вала.
Выталкивается подшипник.
Последовательно ключом №10 откручиваем болтовое крепление 3/4 скорости.
Удалить сухарь.
Удалить второй сухарь из картера.
Открутить крепежную вилку 1,2 скорости.

Одновременно демонтировать шток с вилкой.
Повторяем действия аналогично первому валу.

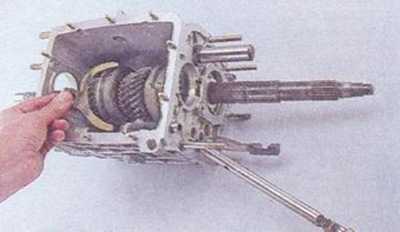

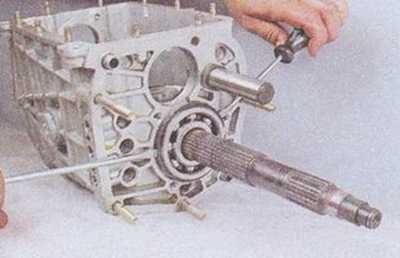

Снять ведущий вал коробки целиком.
Сбить подшипник с седла на ведущем валу.
Удалить ведомый вал из картерного отсека.

Открутить ось промежуточной шестеренки.

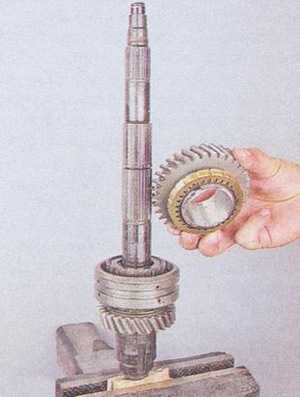

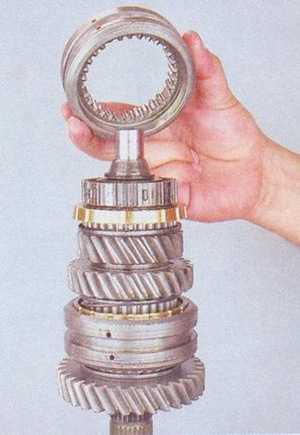

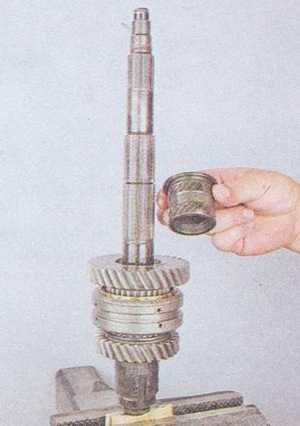

Закрепив в вертикальном положении вал, стянуть с него синхронизаторные втулки 3-4 скорости.
Снять с пропила стопор ступичный стопор, пружинную шайбу.
Вынуть ступицу синхронизатора.
Снять синхронизатор 3 передачи.
Снять втулку 1 передачи из вала.
Вынуть втулку шестерни вторичного вала.
Тоже действие для первой передачи.
Убрать ступицу синхронизатора 1,2 позиции.
Снять шестерню 2 позиции.
Снять подшипник и тарельчатую вставку.
Выпресовать вал с подшипника.
Снять стопорное кольцо 4 передачи.
Удалить пружину синхронизатора 4 скорости.

Для других блоков, процедура выполняется аналогично.

Сальник Заднего Моста Газель

Замена сальника редуктора заднего моста

В редукторах заднего моста автомобиля (главная передача) присутствует три сальника.

1. Сальник ведущей шестерни главной передачи или входного вала заднего моста.
2. Сальник левой полуоси заднего моста.
3. Сальник правой оси заднего моста.

Необходимо автомобиль установить горизонтально на технической яме, эстакаде или подъемнике, надежно закрепив его от скатывания с места. Если рабочее место будет техническая яма или эстакада, нужно вывесить на подставки заднюю часть автомобиля. Как произвести замену сальника редуктора на газели смотрите здесь .

Замена сальника редуктора заднего моста.

Отсоединяется карданная передача от заднего моста — это четыре карданных болта с гайками. Не всегда сразу получается отвернуть все болты. Иногда приходится провернуть кардан, чтобы изменить местоположение крестовины, чтобы удобней надевать накидной ключ или головку из специального водительского инструмента. Когда открутили четыре болта, нужно отвести карданный вал в сторону и лучше его подвязать, чтобы он не мешал дельнейшей работе на автомобиле. Отверните гайку крепления фланца, вала ведущей шестерни редуктора заднего моста. Снимите фланец с отражателем. Подденьте отверткой и извлеките сальник из горловины редуктора. Оправкой подходящего размера запрессуйте новый сальник. Если специальной оправки нет, то можно использовать вместо оправки старый сальник.

Устанавливаем детали в порядке, обратном снятию. Затяните гайку фланца, проворачивая вал за фланец, чтобы ролики подшипников установились на место. Нельзя этот узел перетягивать, иначе выходной подшипник выйдет из строя. Смотреть карту затяжки на данный автомобиль.

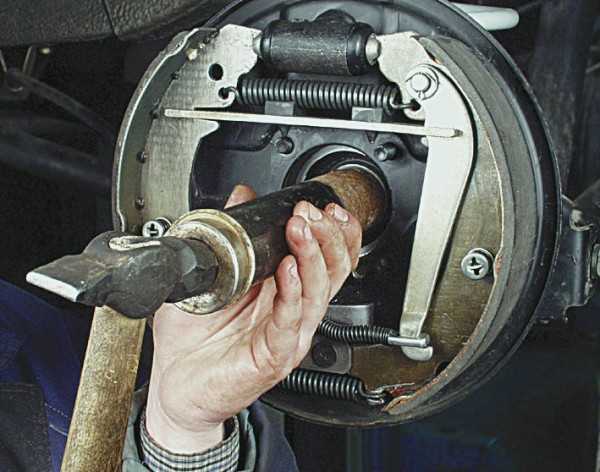

Для замены сальников полуоси, перед вывешиванием автомобиля нужно сорвать гайки крепление колес, где будет меняться сальник полуоси. Снимаем колесо, тормозной барабан, тормозные колодки. Вынимаем крепежные болты: для этого нужно отогнуть стопорные пластины этих болтов. Далее нужно вытащить полуось. Вытащить ось достаточно тяжело, Применяют специальные съемники для снятия полуоси. Или фиксируем колесо противоположной стороной на полуоси несколькими гайками и с его помощью резким движением за колесо вырываем полуось. Вытаскивается полуось вместе с закрепленным на ней подшипником, запорным кольцом и пластиной крепления подшипника. Что бы избежать прорыва тормозного шланга, нужно закрепить тормозной щит на балке заднего моста при помощи пары болтов. Дальше вынимаем сальник отверткой или пассатижами. Сальник запрессовывают отрезком трубы подходящего диаметра. Если полуось имеет дефекты, следы износа шлицов, ставим новую. Остальные детали и узлы ставим в обратном порядке.

После выполнения этих работ проверить уровень масла в заднем мосту по контрольное отверстие. Если уровень мал, доливаем масло до края контрольного отверстия. Марка масла согласно инструкции эксплуатации данного автомобиля.

#281 OFF Dimas061

Dimas061

Участник

Участник Клуба 68 сообщений

• Город: Саратов
• Марка авто: ГАЗ 2790
• Двигатель: 406.3-409карб
• Год выпуска Авто: 2005

Отправлено 03 Март 2011 — 16:17

у меня пару раз «заростал» грязью сапун заднего моста, после второй чистки я удалил колпачок сапуна, а вместо него установил шланг, примерно как для прокачки тормозов. Закрепил хомутом, а выше хомута см на 5-10 сделал 2 витка и скрепил проволокой так, чтобы окончание шланга было направлено строго вниз.

Сальник хвостовика редуктора заднего моста – как и зачем его менять?

2 Подбираемся к сальнику хвостовика редуктора заднего моста

Прежде всего, стоит начать с подбора необходимого инструмента, для этого понадобится динамометрический ключ, двухзахватный съемник и, конечно же, новый сальник и смазка. Далее действовать необходимо в следующем порядке. Взгромоздите своего «железного коня» на эстакаду или же смотровую яму. В специальную емкость необходимо слить масло, которое находится в заднем мосте, теперь можно лезть внутрь машины.

Первым делом следует отсоединить от фланца шестерни карданный вал, включить стояночный тормоз и с помощью торцевого ключа открутить гайку крепления хвостовика редуктора. Для того чтобы избежать прокручивания хвостовика, не обязательно использовать ручник, также можно вставить в отверстия фланца и два болта, а его удерживать при помощи монтажной лопатки или же другого подходящего инструмента.

Вам понадобится двухзахватный съемник, с его помощью следует спрессовать фланец хвостовика с шестерни. Иногда это сделать можно и без инструмента, просто голыми руками, но, чаще всего, без съемника обойтись не получается.

Когда менять сальник заднего моста

Многие автолюбители считают, что поменять сальник заднего моста – это долго и дорого. На самом же деле эта процедура занимает не более 1-2 часов.

Если проигнорировать проблему, то резинка сальника будет продолжать деформироваться, а течь усилится. В определенный момент задний мост может остаться и вовсе без масла.

Итог – выход из строя дорогостоящего узла и необходимость замены. Но этого можно избежать, если своевременно заменить сальник редуктора.

При этом учтите, что первым признаком для замены должно стать появление масляных капелек на редукторе.

Если же узел покрыт сверху лишь тоненькой влажной пленочкой, то в такой ситуации замену производить не нужно.

Необходимые инструменты для замены салника хвостовика

Для замены салника хвостовика на автомобиле ВАЗ 2107 вам понадобятся следующие инструменты:

1. Гайковерт или рожковый ключ: Потребуется для откручивания гайки, которая крепит хвостовик к коробке передач.

2. Домкрат или подъемник: Необходим для поднятия автомобиля и создания доступа к хвостовику КПП.

3. Монтажные отвертки: Пригодятся для снятия и установки различных крепежных элементов и пластмассовых крышек.

4. Комплект торцевых ключей или гаечный ключ: Понадобятся для откручивания болтов, фиксирующих салник.

5. Резиновый молоток: Используется для ударного воздействия при снятии и установке салника.

6. Специальный инструмент для снятия салника: Встречаются случаи, когда для снятия салника потребуется специальный инструмент, такой как специальный тяж или отвертка с прямоугольным лезвием.

Эти инструменты помогут вам выполнить замену салника хвостовика КПП ВАЗ 2107 без лишних трудностей и усилий.

Сальники рулевого механизма

В рулевом механизме установлено два сальника. Один установлен на валу сошки, а вторая манжета на валу рулевого механизма.

Сальник (манжета) вала сошки рулевого механизма

Наименование сальника вала сошки рулевого механизма:

• По классификации ВАЗ — 2101-3401023;
• По ГОСТ — 40000800.

Размеры сальника вала сошки рулевого механизма ВАЗ 2107:

• Наружный диаметр — 43 мм;
• Внутренний диаметр — 28,6 мм;
• Толщина — 10 мм.

Сальник вала рулевого механизма ВАЗ 2107

Обозначение сальника вала рулевого механизма:

• По обозначению ВАЗ — 2101-3401026;
• По ГОСТ — 40000790.

Размеры сальника вала рулевого механизма ВАЗ 2107:

• Наружный диаметр — 37 мм;
• Внутренний диаметр — 19,3 мм;
• Толщина — 10 мм.

Диагностика сальников коробки передач ВАЗ 2107

Ответственный автолюбитель, владея отечественным заднеприводным автомобилем, обязан постоянно следить за состоянием многих агрегатов и узлов. Одним из таких являются сальники. Существуют простые, но достаточно трудоемкие средства проверки и профилактики этих частей. Для этого необходимо поднять автомобиль на подъемнике или загнать на яму и провести визуальный осмотр корпуса коробки. В местах сочленения сальников с частями сцепления или штока не должно быть запотевания в виде масляных пятен, потеков этого вещества. Запотевание в месте крепления детали является первым признаком выхода из строя, уже при наличии небольших пятен необходимо проводить замену, так как в дальнейшем течь будет только увеличиваться.

Также необходимо протереть и очистить от грязи и пыли детали и осмотреть их на предмет наличия трещин, которые впоследствии могут дать течи.

Самым простым способом профилактики без применения подъемника является периодическая проверка уровня масла в картере при помощи щупа.

Кроме того, одним из признаков выхода из строя деталей и последующей необходимости в замене сальника КПП ВАЗ 2107 пятиступенчатая является хруст при переключениях передач как вниз, так и вверх. Также эта ситуация может сопровождаться паразитным гулом, который не присущ данному виду коробки. При первых признаках неисправностей необходимо в срочном порядке провести визуальный осмотр либо самостоятельно, либо отправиться в специализированный сервис.

Замена сальника первичного вала КПП ВАЗ 2107

Коробка переключения передач на ВАЗ 2107 отличается сложностью конструкции. В случае необходимости ее ремонта, стоит воспользоваться услугами соответствующих специалистов. Во время проведения диагностических работ нередко требуется замена составляющих запчастей КПП.

Классическая модель ВАЗ 2107 оснащена МКПП, которая может иметь 4 или 5 ступеней, присутствует раздаточная коробка. Ее ресурс находится в зависимости от того, насколько часто хозяин автотранспорта будет менять ее комплектующие. В частности, это сальники-уплотнители.

Предназначение сальников

Основные механизмы в коробке передач – это валы. Они комплектуются сальниками, которые необходимы для герметизации зазоров КПП. Благодаря этому, горюче-смазывающее вещество не вытекает из коробки. Имеющийся сальник дифференциала обеспечивает необходимую защиту данного механизма от грязи.

Из какого материала изготовлены сальники? Данный элемент выполнен из композитных материалов ХСП и NBR. Их отличительная особенность в том, что они хорошо переносят температурные нагрузки, следовательно, отмечается их минимальная выработка при длительной эксплуатации транспорта.

Диагностика сальников КПП ВАЗ 2107

Изношенный сальник

В проверке система трансмиссии нуждается, если стали отмечаться подтекания трансмиссионного масла под машиной, появление шума, скрежет со стороны КПП. Течь может быть между коробкой и раздаткой. Также, при изношенных уплотнительных элементах могут отмечаться трудности при смене скоростей. В большинстве случаев, необходимость в замене сальника КПП возникает после 60000 км пробега.

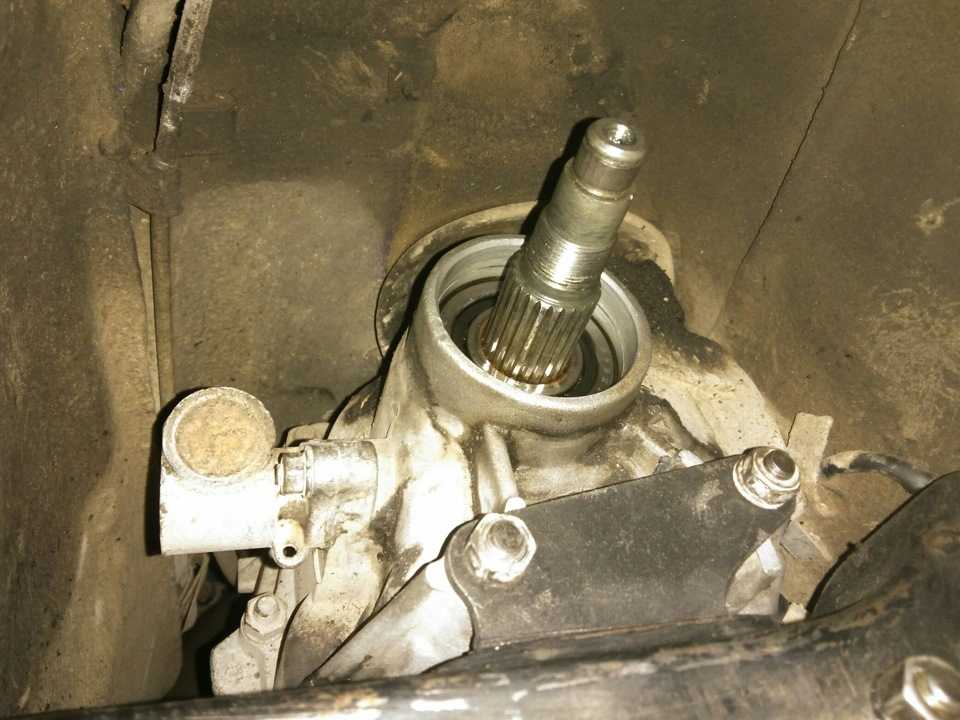

Проверке подлежит и сальник хвостовика КПП. В том случае, если данный составляющий элемент коробки пришел в негодность, отмечаются течи жидкости. Износ сальника хвостовика может быть по причине его естественного износа, механического повреждения. Качественные изделия не потеряют свои свойства и после 70000 км пробега.

Замена сальника первичного вала КПП

Сальник первичного вала КПП соприкасается с кожухом сцепления. В случае необходимости его замены требуется демонтировать кожух. Специально для этого нужно вооружиться гаечными головками, отверткой, съемником, можно использовать нож. Если требуется замена сальника вторичного вала КПП, необходимы такие же инструменты, плюс пассатижи, которые нужны для захвата старого сальника.

Замена осуществляется в ряд этапов:

1. Отсоединение вилку переключения передач.
2. Снимается подшипник.

Демонтируется кожух.
Снимается сальник с первичного вала.
Очищается место посадки сальника.
Устанавливается новый сальник.
Собирается в обратной последовательности все демонтированные составляющие части коробки.

Учитывая это, сложностей при проведении данной процедуры не возникает.

Таким образом, позволяет предотвратить дорогостоящий ремонт МКПП своевременная замена сальников

Важно приобрести данные элементы соответствующих характеристик

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

8. Снять привод спидометра.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

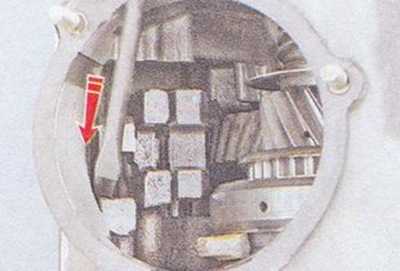

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

31. Ключом на 17 мм отвернуть болт шестерен.

32. Сдвинуть вилку включения 5 передачи и снять блок шестерен с вала.

33. Установить блок шестерен в тиски.

34. Снять шайбу с вторичного вала.

35. Ключом на 13 мм отвернуть 2 болта крепления крышки.

36. Снять крышку с прокладкой.

37. В картере из отверстий КПП ВАЗ 2107 извлечь пружины фиксаторов штоков.

38. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.

39. Снять с вторичного вала шестерню V-й передачи с синхронизатором.

40. Снять кольцо.

41. Сдвинуть вилку включения передач, снять муфту V-й передачи.

42. Снять с оси промежуточную заднего хода.

43. Снять шток включения V-й передачи и заднего хода с вилкой включения передач и втулкой штока. Снять со штока втулку и вилку.

44. Ключом на 10 мм отвернуть болт креплении штока.

45. Извлечь блокировочный сухарь.

46. Продолжаем ремонт коробки передач ВАЗ 2107 разжав стопорное кольцо V-й передачи.

47. Снять с вала КПП ступицу.

48. Снять пружинную шайбу.

49. Снять шестерню заднего хода.

50. Снять задний подшипник вала.

51. Вынуть передний подшипник промежуточного вала.

52. Вынуть промежуточный вал из КПП.

53. Снять часть кольца заднего подшипника с вала.

54. Ключом на 10 мм открутить болт крепления вилки III-й и IV-й передачи к штоку.

55. Вынуть из отверстия шток включения III-й и IV-й передачи, снять вилку.

56. Извлечь блокировочный сухарь.

57. Извлечь сухарь из отверстия в картере КПП.

58. Ключом на 10 мм открутить болт крепления вилки I-й и II-й передачи.

59. Вынуть шток из отверстия, снять вилку.

60. Ударной отверткой открутить 3 винта пластины подшипника вторичного вала.

61. Выдвинуть подшипник из картера.

62. Снять первичный вал КПП ВАЗ 2107.

63. Вынуть из вала передний роликовый подшипник.

64. Поддеть двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

65. Вынуть вал КПП из картера.

66. Ключом на 24 мм снять ось шестерни заднего хода от проворачивания, а на 19 мм отвернуть гайку крепления оси.

67. Снять с вала синхронизатор III-й и IV-й передачи.

68. Щипцами разжать и снять с вала ступицы.

69. Снять пружинную шайбу.

80. Снять ступицу муфты синхронизатора.

71. Снять шестерню с III-й передачи.

72. Выпрессовать вторичный вал из шестерни.

73. Вынуть втулку шестерни вала КПП.

74. Снять шестерню вала с синхронизатором I-й передачи.

75. Вынуть ступицу муфты I-й и II-й передачи.

76. Снять муфту синхронизатора.

77. Снять с вала шестерню II-й передачи.

78. Снять кольцо подшипника.

79. Снять тарельчатую шайбу.

80. Впрессовать первичный вал из кольца подшипника.

81. Снять стопорное кольцо.

82. Отпустить блокирующее кольцо и снять пружину IV-й передачи.
