Порядок проведения работ

Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа. Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.

Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары – вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

• Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
• Механизм поворота.
• Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

• Распустить крепления передних колес
• Вывесить передний мост, подставить опору.
• Выбить тяги.
• Снять редуктор вместе с сошкой.

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

• Проверка наконечников тяг.
• Регулировка развала-схождения.
• Настройка положения колонки и сиденья водителя.

Переборка рулевого редуктора «Валдай» ШНКФ 453461.200

«Валдай» с платформой эвакуатора пробег на момент обращения — 200 т. км. при прямолинейном движении дискомфорт причинял только свободный ход руля, усилитель ещё работал кое-как, но при активном маневрировании во дворах, стоянках и т.д. внезапно отказывал гидроусилитель, либо влево, либо вправо. со слов клиента — руль хрен свернёшь.

. после разборки и дефектовки выяснилось, что зубчатая пара видимых следов износа не имеет, а отработали свой ресурс лишь кольцевые уплотнения пары поршень — цилиндр.

при наличии полного ремкомплекта работоспособность гидроусилителя была полностью восстановлена. так же исчез свободный ход.

Особенности рулевого редуктора ГАЗ 3302

Как и вся машина, ГАЗели не страдает изощренностью конструкции, но многие считают, что это к лучшему. Независимо от того, с ГУР автомобиль, или без усилителя, ремонт и регулировка рулевого управления чрезвычайно просты и не требуют от водителя глубоких энциклопедических познаний и специального инструмента. Самый минимум того и другого — и можно ехать дальше.

Видеообзор ГАЗели 3302

От доисторических ГАЗовских червячно-роликовых редукторов он все же отличается, и даже имеет свои положительные стороны. Самая приятная черта с точки зрения архитектуры автомобиля — механизм редуктора ГАЗели довольно компактный и при этом имеет хороший КПД. Что особенно заметно на машинах без усилителя руля — управление даже загруженным автомобилем не требует применения грубой физической силы. Конструкторы добились этого, применив качение вместо скольжения. Нельзя сказать, что это внедрение внесло революционные изменения в конце XX века в мировую автоиндустрию, но руль стал заметно легче. Это позволило повысить ресурс всего узла, поскольку изнашивается он не так интенсивно, как червячная пара, а регулировки требует редко.

Не обошлось и без недостатков, хотя конструкторы тут ни при чем. Рабочая пара винт/шариковая гайка является неразукомплектовываемым элементом, а первых лет 10-15 выпуска автомобиля найти пару для замены было довольно сложно. Сейчас этого добра хватает, так что замена рабочей пары может обойтись в 5-6 тысяч рублей. Регулировка рулевого редуктора предполагает полный его демонтаж, что тоже не вызывает восторга у пользователей. Причем для регулировки зазора, кроме ключа специального профиля, требуются еще ровные и умелые руки, поскольку перекосить подшипники можно в два счета, если не пользоваться динамометрическим ключом.

Но основным сюрпризом для водителя, решившегося на регулировку или ремонт редуктора, стает демонтаж сошки. Это не адский труд, но на морозе демонтаж сошки может вызвать некоторый дискомфорт.

Ремонт рулевого редуктора ГАЗель

От хорошей жизни никто не захочет своими руками снимать рулевой редуктор, и причины для этого должны быть более, чем веские. В основном это необходимо, если руль заметно потяжелел, появились характерные стуки в картере редуктора или наблюдается явная течь смазки. Потеет редуктор всегда, но если течь слишком активная, то светит замена сальников. При этом нужно проконтролировать состояние вала и при необходимости удалить шлифованием следы коррозии.

Можно провести регулировку и без полного демонтажа редуктора, но спокойнее будет, если его все-таки снять и осмотреть внимательно.

Для любознательных или для тех, кто спешит, приводим технологию демонтажа редуктора из-под капота:

• Распускаем крепление передних колес.
• Вывешиваем передний мост на подставку и снимаем колеса.
• Поворачиваем руль до упора вправо и из-под капота выбиваем рулевую тягу подходящей по длине арматурой.
• То же самое делаем слева.
• Из-под капота снимаем редуктор вместе с сошкой, которую удобнее снимать на верстаке.

Когда редуктор у нас в руках, можем заниматься его ремонтом

Замена деталей никаких сложностей преподнести не должна, поскольку устроен редуктор предельно просто и понятно, а регулировке нужно уделить некоторое внимание и обратиться к заводским регулировочным данным. Они тоже предельно просты

Для грузовых ГАЗелей допустимый люфт 25˚, для пассажирских — 20˚. По заводским допускам люфта в подшипниках редуктора быть не может. Регулировка зазора в подшипниках винта проводится в тисках на верстаке. Так удобнее. Удаляем пластиковую защиту и поролоновый уплотнитель, затем откручиваем четыре болта крепления крышки, вынимаем одну из регулировочных прокладок, после чего собираем все в обратном порядке. Если люфт есть, повторяем операцию по демонтажу прокладки. Так до полного удовлетворения и усранению люфта на сошке.

Допустимый люфт грузовых ГАЗелей составляет 25˚

Когда люфт на сошке выбран полностью, добираемся до регулировочных эксцентрических колец. Поворачивать их нужно поочередно, чтобы избежать перекоса и с определенным усилием — 10-18 кгс/см. Регулировка закончена, теперь можно смочить поролоновую уплотнительную прокладку в трансмиссионном масле, шлицевые соединения консистентной смазкой и устанавливать редуктор рулевого на место.

Как своими силами осуществить ремонт рулевой Газель в гаражных условиях? Расскажем об этом, иллюстрируя сказанное картинками и видео.

Работать нужно планомерно и аккуратно.

Как правило, эта операция подразумевает ремонт рулевого редуктора. В каких случаях ее следует делать?

• Резко без причин «потяжелело» рулевое колесо.
• В редукторе появился люфт свыше 20-25⁰.
• Появились специфические стуки в картере, вибрации.
• Визуально наблюдается протечка масла.

Для этого придется распустить крепление передней пары колес, вывесить передний мост, снять колеса. Провернуть руль вправо-влево до упора, выбить рулевую тягу, снять редуктор с сошкой. Алгоритм уменьшения люфта рулевой Газель следующий (наглядно его можно увидеть в лайтбоксе ниже).

1. Снять узел.

2-3. Снять пластиковую защиту (крышку) и поролоновый уплотнитель.

4-5. Открутить 4 крепежных болта крышки, снять ее.

6. Удалить одну из регулировочных прокладок.

7. Остается собрать узел в обратной последовательности.

После того, как проблемы с люфтом будут решены, следует заняться эксцетрическими регулировочными кольцами. Во избежание перекоса проворачивать их надо поочередно с фиксированной силой (10-18 кгс/см). На финише работ нужно смазать трансмиссионным маслом поролоновый уплотнитель, промазать консистентной смазкой (ШРБ-4 или ШРУС-4) шлицы, поставить деталь на место.

Конечно, это общая схема ремонта рулевой Газель. На практике могут встретиться частные случаи с другими неисправностями рулевой Газель. Некоторые виды ремонта показаны в этих двух видео:

Неисправности могут быть и другого характера. Например, может выйти из строя любой элемент рулевого механизма: винт с гайкой, радиально-упорные подшипники, картер. Или элементы рулевого привода: сошка, поперечные и продольные рулевые тяги, шарниры, рычаги поворотных кулаков и т.д. Все эти случаи понемногу будут разбираться и тема ремонта рулевой Газель будет продолжена. Особенно ценна информация, поступающая от мастеров со стажем вождения автомобиля.

Сегодня рулевой редуктор устанавливается практически на все современные модели транспортных средств марки Газель, вне зависимости от наличия ГУР. Основной функцией представленного механизма считается обеспечение управления машиной, поэтому техническая исправность устройства напрямую влияет на безопасность водителя и пассажиров во время движения.

Порядок проведения работ

Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа.
Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.

Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары – вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.

Особенности рулевого управления автомобиля Газель

На автомобиле Газель может быть установлено рулевое управление как без гидроусилителя, так и с гидроусилителем руля.

Люфт руля. Как поменять подшипник рулевого вала.

Текущее время: Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе. Регулировка зацепления шариковой гайки с валом- сектором производится поворотом эксцентриковых обойм подшипников вала-сектора.

Рулевой механизм смазывается трансмиссионным маслом 0,5 лзалитым в картер через пробку с конической резьбой. Рулевой привод состоит из сошки, продольной и поперечной рулевых тяг, рычагов поворотных кулаков колес и шарниров рулевых тяг. Ее длина стук в рулевой колонке газель бизнес быть отрегулирована, что позволяет изменять угол схождения колес.

Угол продольного и поперечного наклона оси поворота и развал передних колес заданы конструкцией передней подвески и в процессе эксплуатации не регулируются. Все шарниры, соединяющие элементы рулевого привода, унифицированные, неразборные и не требуют обслуживания в эксплуатации.

Регулировка рулевого механизма с гидроусилителем автомобиля Газель

Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости).

Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.

После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти.

В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления.

При трещинах, вздутиях и порезах шланги необходимо заменить.

Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя.

При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра.

Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя.

Слабый шум при работе усилителя не является признаком неисправности.

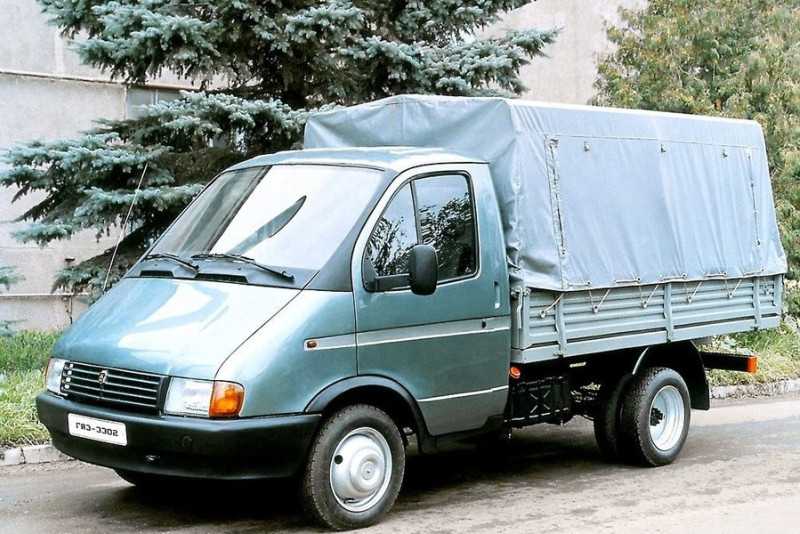

Особенности рулевого редуктора ГАЗ 3302

Как и вся машина, ГАЗели не страдает изощренностью конструкции, но многие считают, что это к лучшему. Независимо от того, с ГУР автомобиль, или без усилителя, ремонт и регулировка рулевого управления чрезвычайно просты и не требуют от водителя глубоких энциклопедических познаний и специального инструмента. Самый минимум того и другого — и можно ехать дальше.

Видеообзор ГАЗели 3302

От доисторических ГАЗовских червячно-роликовых редукторов он все же отличается, и даже имеет свои положительные стороны. Самая приятная черта с точки зрения архитектуры автомобиля — механизм редуктора ГАЗели довольно компактный и при этом имеет хороший КПД. Что особенно заметно на машинах без усилителя руля — управление даже загруженным автомобилем не требует применения грубой физической силы. Конструкторы добились этого, применив качение вместо скольжения. Нельзя сказать, что это внедрение внесло революционные изменения в конце XX века в мировую автоиндустрию, но руль стал заметно легче. Это позволило повысить ресурс всего узла, поскольку изнашивается он не так интенсивно, как червячная пара, а регулировки требует редко.

Не обошлось и без недостатков, хотя конструкторы тут ни при чем. Рабочая пара винт/шариковая гайка является неразукомплектовываемым элементом, а первых лет 10-15 выпуска автомобиля найти пару для замены было довольно сложно. Сейчас этого добра хватает, так что замена рабочей пары может обойтись в 5-6 тысяч рублей. Регулировка рулевого редуктора предполагает полный его демонтаж, что тоже не вызывает восторга у пользователей. Причем для регулировки зазора, кроме ключа специального профиля, требуются еще ровные и умелые руки, поскольку перекосить подшипники можно в два счета, если не пользоваться динамометрическим ключом.

Но основным сюрпризом для водителя, решившегося на регулировку или ремонт редуктора, стает демонтаж сошки. Это не адский труд, но на морозе демонтаж сошки может вызвать некоторый дискомфорт.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

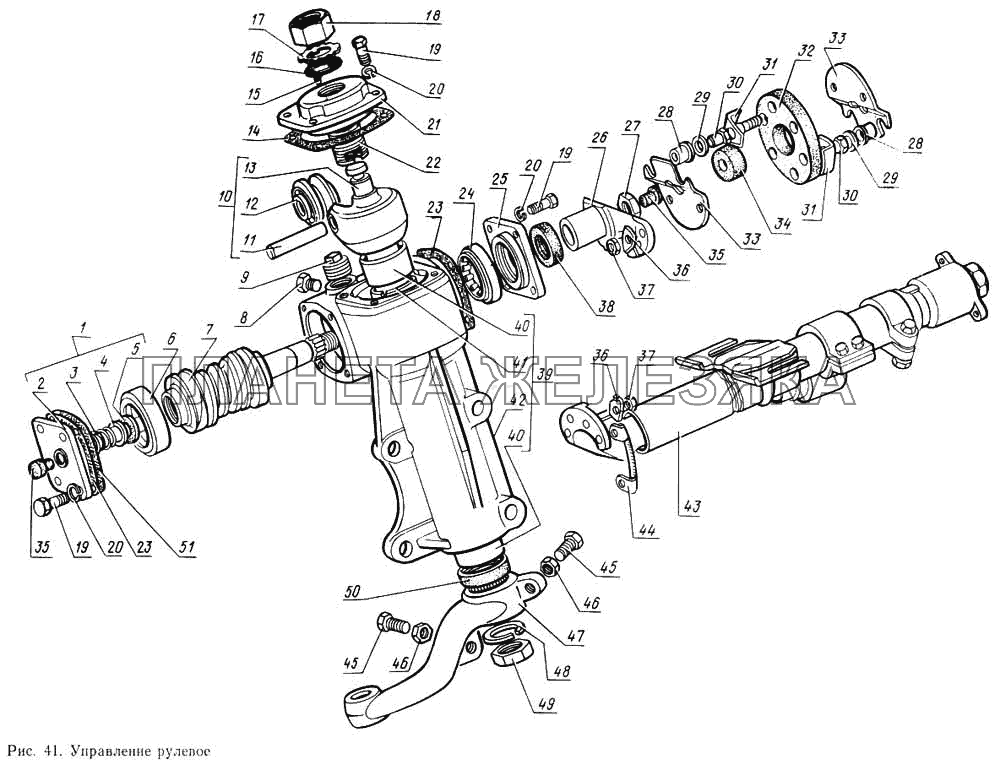

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Рулевая колонка газели: устройство, регулировка

Репутация: Чайник. Поблагодарили следующие пользователи 2 : coolusercv Репутация: Наездник. Сообщение от ST. Поблагодарили следующие пользователи 2 : Bashev Vovan Посмотреть профиль Отправить личное сообщение для Vovan Найти ещё сообщения от Vovan Репутация: 12 Ученик.

Посмотри муфту рулевого механизма, это то что связывает вал рулевой колонки с валом рулевого редуктора. Проблема может быть во втулках либо они изношены, в случае с пластиковыми, либо отсутствем таковых, в стук в рулевой колонке газель бизнес с пластиковыми или металлическими. Или же ослабление гаек, что маловероятно, в связи наличия стопорных пластин, но бывает всякое и проверить следует.

Репутация: Чайник со свистком.

Залезь под машину и покачай рулевую сошку вверх-вниз. Если будет ощутимый люфт — это он и стучит — тогда регулировка рулевого механизма.

Если при затяжке Р. У кого сколько денег. Поблагодарили следующие пользователи 3 : Dim Репутация: 0 Ученик.

Друзья, подскажите как правильно называется вот эта втулка под рулем, пластиковая стоит, её разбило. Волгаг. Ребятки, да елки иголки, кто нибудь знает как называется эта втулка и как менять её, жена щас ездит на стук в рулевой колонке газель бизнес, я в командировке, не дай бог чего!!! Сейчас у Вас 0 сообщение ий. Волгарь Посмотреть профиль Отправить личное сообщение для Волгарь Найти ещё сообщения от Волгарь Социальные закладки.

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой. В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка. Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей. Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя. В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм. Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов. В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами. Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

Коммерческому транспорту совсем необязательно иметь на борту массу оборудования, способствующего комфортному и безопасному вождению. Хотя это возможно было даже для глубокого совка. Вспомним хотя бы РАФ 2203, который считался чуть ли не образцом комфорта для микроавтобуса. Несмотря на то, что собран он был полностью на узлах и агрегатах Волги. Этой иконе советских маршрутных такси и машин скорой помощи в пору ставить памятник — РАФ не только каким-то образом не испортился от врожденных волговских болезней, ему удалось стать абсолютно самодостаточным и комфортабельным транспортным средством.

Что было, то прошло, и на смену РАФику пришел ГАЗ 3302 ГАЗель, на которую возлагали большие надежды. В результате, за 20 лет выпуска она так и осталась бензиновым трактором с баранкой и кочергой КПП, умудрившись при примитивнейшей конструкции нахвататься неизлечимых болезней. Поскольку выбора в этом ценовом сегменте нет вообще, автомобиль пользуется вынужденной популярностью и натянутой любовью водителей.

ГАЗ Соболь Баргузин › Бортжурнал › Рулевой редуктор ШНКФ

Вот не дает мне покоя рулевой редуктор, течет как не хорошая женщина… Но и менять его цена кусается… Опять же картина под капотом заставляет предпринимать действия…

Ремкомплект в городе нашем стоит 2500 рублей под заказ неделя… Заказал в интернет магазине за 900 рублей и через 3 дня он у меня А на штрафстоянке наблындил подопытного)) Отмыл и понеслась! Ничего особо сложного, открыл и поменял все колечки и резинки, не стал менять только ту пару которая внутри поршня на винте, так как начитался про сложности в закатывании шариков, да и второпластовые кольца на остальных деталях без выработки, течь была с сальника крышки, но требовалась регулировка и раз уж есть ремкомплект и снятый редуктор то заменил уплотнения. Для регулировки изготовил ключ под эксцентрики и по инструкции из руководства отрегулировал люфты в подшипниках, и паре рейка сошка. Завтра буду пробовать ставить, посмотрим что из этого выйдет)

>Бачок и шланги гидроусилителя руля ГАЗ-3302

Сошка рулевого управления

Сошка рулевого управления входит в узел управления автомобилем и является одной из основных деталей, обеспечивающих работу данного механизма.

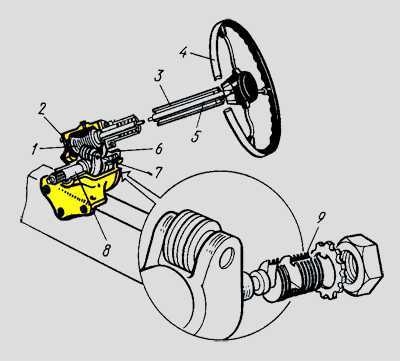

Расположение и взаимодействие деталей рулевого механизма рассмотрим на простейшей схеме.

В данном случае конструкция механизма включает в себя рулевое колесо 3, вал 2, рулевую передачу 1, которая образуется зацеплением червяка с зубчатым стопором, к которому на вал непосредственно и крепится сошка 9.

Она предназначена для передачи усилия от вала сектора к продольной тяге. Остальные детали в данной схеме: верхний рычаг левой поворотной цапфы 7, продольная тяга 8, нижние рычаги 5 поворотных цапф, поперечная тяга 6 –все они образуют рулевой привод.

При вращении рулевого колеса усилие передается через вал 2 на рулевую передачу 1. Червяк, который находится в зацеплении с сектором, начинает перемещать его по своей нарезке, чем вращает вал сектора. Он в свою очередь и отклоняет сошку, которая насажена своим верхним концом на выступающую часть вала.

Возникающее отклонение передается на продольную тягу, которая начинает перемещаться вдоль своей оси. Она связана с поворотной цапфой 4 через верхний рычаг 7, таким образом, её перемещение вызывает перемещение левой поворотной цапфы. А от левой усилие поворота передается к правой через нижние рычаги 5 и поперечную тягу 6. Так реализуется поворот колёс.

Существует несколько модификаций рулевых механизмов работа которых происходит с применением сошки в конструкции.

Рулевой механизм с передачей типа червяк – ролик популярен на легковых и грузовых автомобилях. Рулевое колесо 4, рулевой вал, который находится в рулевой колонке 3, соединяются с глобоидным червяком 1.

Червяк расположен в картере 6 рулевой передачи и находится на двух конических подшипниках 2. Червяк зацеплен с трехгребневым роликом 7, вращающимся на шарикоподшипниках оси.

В данном случае ось этого ролика крепится в вильчатом кривошипе вала 8 сошки, который опирается на втулку и на роликовый подшипник в картере 6. Болт 9 регулирует зацепление червяка и ролика, в его паз вставлен ступенчатый хвостовик вала сошки.

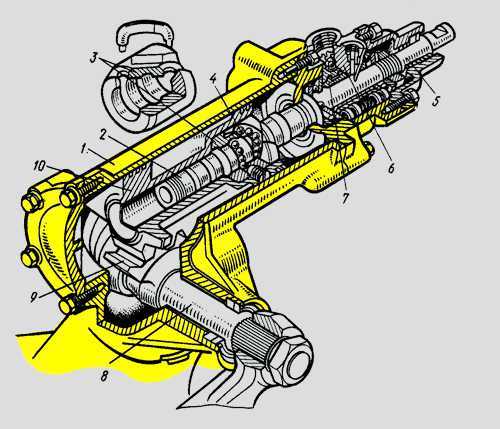

На следующем рисунке представлен другой тип рулевого механизма. Его основная деталь – картер 1 цилиндрической формы. Внутри него располагаются поршень – рейка 10, в котором жестко закреплена гайка 3. Она имеет внутреннюю нарезку полукруглыми канавками, с заложенными в них шариками 4. Данными шариками гайка зацепляется с винтом, в свою очередь он соединен с рулевым валом 5.

Сверху закреплен корпус 6 клапана управления ГУРом. Золотник 7 – управляющий элемент в клапане. Управление происходит посредством поршень — рейки 10, соединенной нарезкой с зубчатым сектором 9 вала 8 сошки. Вращение вала преобразуется в перемещение гайки по винту. Зубья рейки поворачивают вал и сектор с сошкой.
