Как проверить генератор автомобиля газель: подробное руководство

Основные причины неисправности генератора ГАЗель 3302

Генератор – одно из основных устройств электроснабжения автомобиля ГАЗель 3302. Он отвечает за подачу электроэнергии на аккумуляторную батарею, а также на другие потребители во время работы двигателя.

Несмотря на то, что генератор ГАЗель 3302 является достаточно надежным устройством, время от времени он может выходить из строя. Вот основные причины, по которым может возникнуть неисправность генератора ГАЗель 3302:

Повреждение или износ щеткодержателя. Щеткодержатель – это устройство, которое подает электропитание на вращающуюся обмотку генератора. При повреждении или износе щеткодержателя генератор перестает работать.
Выход из строя регулятора напряжения. Регулятор напряжения отвечает за поддержание стабильного напряжения на выходе генератора. Когда регулятор выходит из строя, генератор может перестать работать или выдавать нестабильное напряжение.
Повреждение или износ диодного моста. Диодный мост – это устройство, которое преобразует переменный ток, генерируемый генератором, в постоянный ток, который подается на аккумулятор. При повреждении или износе диодного моста генератор может перестать работать или выдавать неправильное напряжение.
Обрыв или повреждение проводки. Проводка, соединяющая генератор с аккумулятором и другими потребителями, может быть повреждена или оборвана. Это приведет к прекращению подачи электроэнергии и неисправности генератора.

Если генератор ГАЗель 3302 перестал работать, то следует проверить вышеперечисленные причины. В некоторых случаях возможно самостоятельно исправить неисправность, а в случае серьезных повреждений или незнания работы с электрическими системами автомобиля рекомендуется обратиться к специалисту.

Причины и решение проблем с возбуждением генератора Газель

Возбуждение генератора в автомобиле Газель может прекратить работу из-за различных причин. Если генератор не запускается, это может привести к полной разрядке аккумулятора и невозможности подзарядки во время движения или работы на холостом ходу. Ретрофит генератора и устранение проблемы возбуждения должны выполняться специалистом в автосервисе, но есть несколько распространенных причин и решений, которые можно попробовать самостоятельно.

1. Плохой контакт или признаки истирания щеток генератора

Первым делом стоит проверить состояние щеток генератора. Их поверхность должна быть чистой и ровной. Если на поверхности щеток видны признаки истирания или они плохо контактируют с коммутатором, необходимо заменить их. Щетки можно приобрести в автосервисе или заказать у официального дилера.

2. Обрыв проводов или плохие контакты

Проверьте провода, соединяющие генератор с аккумулятором и электроникой автомобиля. Обрыв или плохой контакт могут привести к неправильной работе возбуждения генератора. Проверьте, нет ли повреждений проводов и нет ли расслоения изоляции

Также обратите внимание на состояние разъемов и контактов. В случае необходимости замените поврежденные провода или восстановите контакты

3. Ослабленный ремень или поврежденная шкив генератора

Убедитесь, что ремень генератора не ослаблен. Он должен быть достаточно натянут для обеспечения надлежащего привода генератора. Если ремень слишком слабый или поврежден, замените его новым. Также стоит проверить состояние шкива генератора. Если он поврежден или изношен, необходимо заменить его.

4. Неисправность генератора

Если после проверки и исправления всех вышеперечисленных проблем генератор все еще не возбуждается, скорее всего он сам неисправен. В этом случае необходимо обратиться к специалистам в автосервисе для диагностики и ремонта генератора. Они смогут определить, в чем именно заключается неисправность и выполнить соответствующий ремонт или замену деталей.

Важно помнить, что при возникновении проблем с возбуждением генератора Газель лучше обратиться к квалифицированным специалистам. Они смогут точно определить причину неисправности и выполнить качественный ремонт

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения. Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены контактные кольца, изношены или «зависли» щетки. Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000…1200 мин –1 , которое должно находиться в пределах 13,8…14,5 В.

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Какой аккумулятор ставить?

Если вы планируете установить генератор на 115 А, потребуется аккумулятор на 75 Ач. Лучшим решением будет покупка устройства на 120 А и аккумулятора на 80 Ач. Но если количество приборов в салоне выходит за пределы допустимого диапазона, можно установить 150. В этом случае аккумулятор должен быть рассчитан на 90 ампер-часов.

Не перегревается ли аккумулятор, если его емкость больше, чем может произвести стандартный генератор? Точно нет. Проблема только в том, что заводскому генератору потребуется больше мощности. В результате возможен нагрев обмотки и нарушение лакокрасочной изоляции. Стоит помнить, что с увеличением текущей нагрузки увеличивается нагрузка на ремень и, соответственно, на вал ротора, ролик натяжителя и помпу.

Проверка генератора газели с помощью тестера: инструкция и советы

Генератор в автомобиле ГАЗель – это важное устройство, которое отвечает за генерацию электрической энергии и зарядку аккумуляторной батареи. Чтобы убедиться в исправности генератора, можно использовать специальный прибор – тестер

В этой статье мы подробно рассмотрим инструкцию и дадим несколько полезных советов по проведению проверки генератора газели с помощью тестера.

Инструкция по проверке генератора газели с помощью тестера

1. Подготовьте тестер. Убедитесь в его исправности и наличии заряда батареи. При необходимости зарядите тестер перед использованием.

2. Откройте капот автомобиля и обеспечьте доступ к генератору. Найдите клеммы генератора – положительную и отрицательную.

3. Отсоедините провода от клемм генератора. Сначала отключите негативный (отрицательный) провод, затем позитивный (положительный).

4. Подключите тестер к клеммам генератора. Положительный провод тестера подключите к положительной клемме генератора, отрицательный – к отрицательной клемме.

5. Включите тестер и перейдите в режим проверки напряжения. Обычно это режим «Вольтметр».

6. Заведите автомобиль и увеличьте обороты двигателя до примерно 2000 об/мин. Наблюдайте значения на тестере.

7. Проверьте напряжение генератора. Оно должно быть в диапазоне 13-15 вольт. Если значения находятся в этом диапазоне, значит генератор работает исправно.

8. Проверьте стабильность напряжения. Оно не должно скачков при увеличении или уменьшении оборотов двигателя. Если значения на тестере не стабильны, то это может указывать на неисправность генератора.

9. При необходимости можно провести проверку генератора на производительность. Для этого в режиме «Амперметр» измерьте ток, выдаваемый генератором. Обычно он должен составлять около 30 ампер. Однако, для точного определения допустимого тока нужно обратиться к руководству по эксплуатации автомобиля.

Советы по проверке генератора газели с помощью тестера

Перед проведением проверки убедитесь, что аккумуляторная батарея заряжена и работает исправно

В противном случае, результаты проверки могут быть неточными.
При проверке генератора обращайте внимание на состояние проводов и их подключения. Плохой контакт или повреждение провода может привести к неправильным результатам.
Если при проверке генератора вы обнаружите неисправности, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта.

Соблюдая данную инструкцию и учитывая советы, вы сможете провести проверку генератора газели с помощью тестера и убедиться в его исправности. Регулярная проверка генератора позволит своевременно выявить возможные неисправности и предотвратить поломку автомобиля.

Возможные неисправности и способы их устранения

По каким признакам можно определить неправильную работу генераторной установки:

пропадает зарядка на устройстве;
нехватка заряда, оборудование не может питаться нормально током;
в бортовой сети образуется слишком высокое напряжение, составляющее больше 14.7 вольт;
сам агрегат стал работать слишком шумно.

Процедура замены щеток

В соответствии со схемой подключения, процедура замены щеток выглядит следующим образом:

Сначала отключаются клеммы АКБ.
Далее, нужно отключить разъем от щеткодержателя.
Используя отвертку с плоским наконечником, нужно выкрутить два болта, фиксирующих крепление держателя.
Затем сам держатель можно демонтировать и проверить выступ щеток из него. Если выступ меньше 8 мм, то сам держатель либо щетки подлежат замене. Процедура установки осуществляется в обратной последовательности. Также необходимо убедиться в том, что щетки без проблем перемещаются по держателю.

Нюансы замены ремня

Что касается замены ремня, то эта процедура также не особо сложная, выполняется она следующим образом:

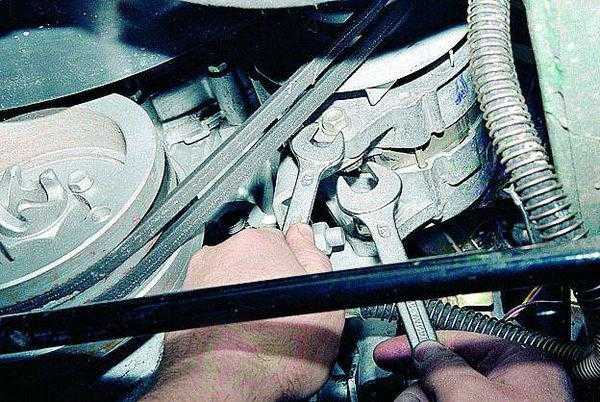

Сначала вам потребуется гаечный ключ на 12, им необходимо ослабить затяжку винта, фиксирующего натяжной ролик. Могут возникнуть трудности из-за расположенного рядом радиатора. Если радиатор вам мешает, то его можно снять.
Далее, необходимо ослабить натяжку ремешка, для этого, используя гаечный ключ на 10, нужно провернуть винт натяжного ролика против часовой стрелки.
После выполнения этих действий сам ремень можно снять со шкива.
Затем производится установка нового ремешка. При помощи гаечного ключа надо вращать винт ролика до того момента, пока прогиб ремешка составит 15 мм под нагрузкой 8 кгс. При этом сама нагрузка должна быть приложена к центру ветви привода, то есть между шкивами генераторного устройства и насоса. Если натяжка вас устраивает, то нужно затянуть винт, который крепит ролик.

Как поменять подшипники самостоятельно?

Чтобы поменять подшипниковые элементы, нужно выполнить такие действия:

Сначала сама генераторная установка снимается с автомобиля.
Далее, с корпуса агрегата надодемонтировать пластмассовую крышку.
После этого выкручивается щеткодержатель с реле регулятора, перед этим от него нужно отключить разъем с проводами.
Затем следует будет снять четыре стяжных шпильки корпуса агрегата, а также крышку вместе со статорным механизмом.
Далее, отключаются клеммы обмотки от диодного моста, демонтируется статор, а если нужно, то и сам мост.
Теперь с вала можно демонтировать приводной шкив, а также крышку с подшипниковым устройством. Сам подшипник запрессован, поэтому он извлекается с помощью специального съемника. Установка подшипника производится путем его запрессовки, сборка осуществляется в обратном порядке.

Загрузка …

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряженияна автомобиле Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

отверните болты крепления защитного кожуха и снимите его;
отверните два болта крепления регулятора напряжения;
осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток

Если их длина меньше 5 мм, то щетки следует заменить.

9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный блок заменяется.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. Замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены кольца обмотки возбуждения, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Снятый регулятор напряжения можно проверить следующим образом. Подключаем между щетками лампу (21…35 Вт, 12 В). К выводу «D» подключаем +12 В, а к выводу «масса» — «минус». Лампа при этом должна гореть, а при повышении напряжения источника в пределах 13,5–14,2 В – погаснуть. Если лампа горит в обоих случаях, заменяем регулятор.

Проверку диодов выпрямительного блока и дополнительных диодов см. «Снятие и ремонт генератора ». Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

Электрооборудование данного автомобиля сделано по однопроводной схеме: минусовые клеммы приборов и оборудования подсоединены к «массе» — кузову и иным механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна 12В постоянного тока. Для включения электрической цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда двигатель не запущен, все электрические потребители берут питание от аккумулятора, а при запущенном двигателе питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных приборов оснащена предохранителем на 40 А, а цепь дополнительного оборудования и механизмов — предохранителем на 60 А. Они размещены в который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с меньшим токовым срабатыванием. Размещаются они под приборной панелью с водительской стороны.

Шаг 2: Проверка электрической цепи генератора

После визуального осмотра генератора автомобиля ГАЗель и убедившись, что его состояние внешне отличное, необходимо проверить работоспособность электрической цепи генератора. Для этого потребуется мультиметр и набор кабелей.

3. Включите мультиметр в режим измерения постоянного напряжения (DCV).

4. Запустите двигатель и увеличьте обороты до примерно 2000 оборотов в минуту.

5. С помощью мультиметра измерьте напряжение на клеммах генератора. Оно должно быть примерно 13.8-14.8 Вольт. Если напряжение слишком низкое или слишком высокое, генератор требует настройки или ремонта.

6. Отключите кабели мультиметра от клемм генератора и аккумулятора.

Технические характеристики и принцип работы генераторной установки

Автомобили Газель 402 и 406 оснащаются генераторными установками, представляющими собой синхронный трехфазный электродвигатель с электромагнитным возбуждением. Назначение этого устройства заключается в преобразовании вращательного движения в электроэнергию, которая впоследствии питает аккумулятор и все электрооборудование авто. Газели Бизнес или Cummins оборудуются генераторными установками моделей 2502.3771 либо 9422.3701, параметр их мощности составляет в районе 1000 Вт.

Вкратце о технических характеристиках устройства:

в агрегате реализовано правое направление вращения вала;
уровень напряжения, выдаваемого устройством, составляет 14 вольт;
значение максимального тока составляет 72 ампера;
возбуждение агрегата при температуре воздуха 25 градусов составляет 1400 оборотов в минуту;
при частоте вращения 1800 оборотов в минуту генераторный узел сможет отдавать не более 40 ампер тока, при 5000 — около 70 ампер;
значение сопротивления в обмотке возбуждения при температуре воздуха 35 градусов составляет около 2.3-2.7 Ом;
в устройстве используются щетки марки М1;
число вспомогательны диодных элементов составляет 3, а силовых ограничителей для них — 6.

Что касается принципа действия, то он основан на электромагнитной индукции. В частности, когда магнитный поток проходит через установленную внутри медную катушку, на ее выводах появляется напряжение. Значения напряжения пропорционально скорости, с которой данный поток меняется. Затем необходимо, чтобы этот поток прошел через катушку, это позволит ему преобразоваться.

В качестве источника переменного поля используется роторное устройство, которое состоит из вала, контактных колец, а также полюсной системы. Не менее важным компонентом является и статор, который используется для формирования переменного тока. Последний конструктивно состоит из обмотки, а также сердечника.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.
