Редуктор заднего моста ваз 2107: технические характеристики, неисправности, регулировка дифференциала и ремонт, замена сальника, инструкции

Преимущества и недостатки самоблокирующихся редукторов на Ваз 2107

Сначала перечислим преимущества, которые предоставляет блокировка на ВАЗ 2107:

повышенная тяга ведущих колес в любых условиях;
хорошая проходимость по песку, грязи и снегу;
улучшение динамики разгона;
хорошее прохождение поворотов.

Но блокирующийся дифференциал имеет “свою цену”:

ухудшается управляемость на заднеприводных автомобилях, к которым относится ВАЗ 2107;
становится сложнее удержать автомобиль при разгоне;
увеличивается склонность “семерки” к заносу при прохождении поворотов;
появляются звенья повышенного трения, которые приводят к увеличению скорости износа и расхода топлива.

https://youtube.com/watch?v=4wzIz1u4QBs

Блокировка дифференциала на ВАЗ 2107. Все, что нужно о ней знать

Ранее, когда машины передвигались на невысоких скоростях эта проблема не вызывала никаких опасений, и как следствие не решалась. Но сегодня скорости автомобилей существенно увеличились и возникла проблема с жесткой фиксацией одинакового крутящего момента на двух колесах, и в результате решения этой неприятности, пришлось разделить приводные колеса.

Для разделения колес используется дифференциал, в основе которого лежит планетарный механизм. Такой механизм делит крутящий момент в равных долях между колесами. Но что требуется от внедорожника? Естественно, высокая проходимость по бездорожью, заснеженной дороге или по льду, а планетарный механизм, лежащий в основе дифференциала ВАЗ 2107, существенно снизил этот показатель.

На пересеченной местности это происходит так: крутящий момент задается колесом, которое имеет более низкий коэффициент трения, в результате чего получается ситуация такая, что одно из колес начинает буксовать, а другое полностью приостанавливается. Функция блокировки дифференциала вручную не решает этой проблемы. Причем вручную водитель должен четко контролировать ситуацию.

Данное осложнение заставило применить автоматическое блокирование дифференциала. Преимуществом автоматической блокировки является то, что не требуется участие водителя в этом процессе, а также автоматика может помочь скорректировать его ошибки при езде. Таким дифференциалам не нужно дополнительного обслуживания.

Блокировка дифференциала на ВАЗ 2107 может осуществляется жесткой связкой задних колес вместе, что приводит к строгой фиксации одинакового крутящего момента на колесах. Минусом автоматических блокировок является достижение экстремума нагрузок на дифференциал при срабатывании блокировки. Этот недостаток был устранен в винтовых блокираторах, которое сегодня наиболее распространены из всех видов блокировок.

В основе работы винтовой блокировки лежит принцип включения-выключения блокировки. Такой подход к блокировке дифференциала снижает изнашивание трансмиссии и защищает ее от поломок. Также на рулевую колонку нет воздействия ударной механической нагрузки при блокировке.

С винтовой системой блокировки дифференциала сильно возрастает проходимость машины по скользким дорогам. При езде по заледеневшей дороге происходит следующее перераспределение крутящего момента: колесо с низким показателем сцепления с дорогой получает невысокий момент, а колесу с лучшим сцеплением выделяется больше .

ВАЗ 2107 с винтовой блокировкой дифференциала быстрее разгоняется по скользкой дороге и заснеженной местности, а также имеет отличную управляемость при поворотах.

при отключении блокировки на повороте, происходит сильный рывок. Это связано с резким уменьшением нагрузки на трансмиссию. При включенной блокировке дифференциала колеса врезаются в грунт с характерным шумом;

сильно ограничивается угол поворота при заблокированном дифференциале 2107;

нельзя блокировать дифференциал при езде по нормальным дорогам;

при буксировке и проверке тормозов на стенде также не нужно включать блокировку дифференциала.

Блокировка дифференциала повышенного трения

При движении автомобиля по неровной дороге или в повороте его ведущие колеса проходят различный путь, что приводит к дополнительной нагрузке на шины и детали трансмиссии (например главная пара). Это обстоятельство существенно увеличивает их износ и ухудшает управляемость. В эпоху малых скоростей и отсутствия автомобильных дорог эта проблема не причиняла водителям особого беспокойства, а цельная ведущая ось лишь повышала проходимость автомобиля.

Однако, техника совершенствовалась, скорости возрастали, что привело к необходимости развязать между собой ведущие колеса. Таким устройством, позволяющим колесам вращаться с разной скоростью послужил дифференциал – планетарный механизм, распределяющий крутящий момент поровну между полуосями.

Но, несмотря на увеличение устойчивости и управляемости автомобиля, дифференциал значительно снизил его проходимость, именно заводской Вазовский дифференциал страдает таким недостатком. Этот недостаток возникал из-за того, что величина крутящего момента задавалась колесом, имеющим худшее сцепление с дорогой. Из-за этого одно колесо начинало пробуксовывать, а второе просто останавливалось.

Использование ручной блокировки дифференциала не смогло решить данную проблему, так как такое устройство годилось лишь преодоления труднопроходимых участков дороги и требовало от водителя постоянного внимания.

Необходимость автоматической блокировки дифференциалов привела к созданию всевозможных конструкций самоблокирующихся дифференциалов (дифференциалов повышенного трения). Такие дифференциалы не требуют от водителя дополнительных действий и даже компенсируют некоторые ошибки.

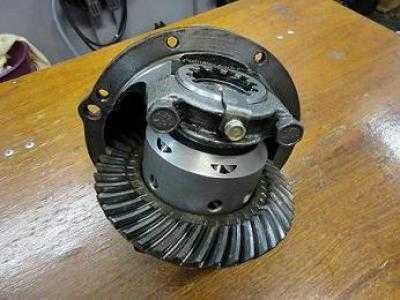

Наибольшее распространение при тюнинге серийных автомобилей получили самоблокирущиеся дифференциалы винтового типа. Это связано с их высоким ресурсом и отсутствием проблем при установке. Благодаря относительно несложной конструкции, такие дифференциалы доступны и почти не требуют технического обслуживания.

Недостатком большинства конструкций блокировок дифференциалов является возникновение кратковременных пиковых нагрузок, появляющихся в момент включения блокировки. Особенностью винтовой блокировки являются сглаженный процесс включения-выключения, что предупреждает повышенный износ трансмиссии. Кроме того, при включении винтовой блокировки на рулевое колесо не передается дополнительное толчковое усилие (что характерно при установке дисковых блокировок на переднеприводные автомобили).

Установка самоблокирующегося винтового дифференциала значительно увеличивает проходимость и устойчивость автомобиля на скользкой дороге. Благодаря оптимальному перераспределению крутящего момента между ведущими колесами, буксующее на скользкой дороге колесо разгружается, а колесо, имеющее лучшее сцепление с дорожным покрытием, получает дополнительный крутящий момент. Автомобиль с винтовой блокировкой быстрее разгоняется по льду и плотному снегу, легче управляется в поворотах и предупреждает срыв ведущих колес при резком старте на асфальте.

Для еще более комфортной езды в систему блокировки дифференциала устанавливается муфта предварительного натяга, которая выравнивает срабатывание блокировки и уменьшает нагрузки на трансмиссию автомобиля. Величина преднатяга показывает минимальный крутящий момент, действующий на колесо, независимо от его положения на дороге. Оптимальное значение преднатяга зависит от условий эксплуатации автомобиля: меньший преднатяг облегчает управление машиной на резких поворотах, а больший – повышает проходимость на плохой дороге. Однако, учесть все нюансы конструкции автомобиля, манеры вождения и дорожного (или бездорожного) покрытия смогут только опытные профессионалы. Таковыми являются специалисты Клуба Турбо, которые при установке блокировки дифференциала выставят (по желанию клиента) наиболее подходящую величину преднатяга (для езды в обычных условиях значение предварительного натяга устанавливается, как правило, равным 4 кг).

В силу конструктивных особенностей винтовых самоблокирующихся дифференциалов, при их изготовлении требуется соблюдать высокую точность, а высокие механические нагрузки предполагают большой запас прочности комплектующих.

ВАЗ 2107: замена редуктора заднего моста

Ваз 2107, последний представитель классики, на котором устанавливался задний привод. Имел он, такое же строение, как и у предшественников: редуктор, карданная передача, задняя ось и т.д. На более новых моделях, ВАЗ 2108, 2109, 2110, вместо редуктора, устанавливались, так называемые ШРУСы, которые, за длительное время своей эксплуатации, показали себя менее выносливыми.

Вообще, редуктор считается одним из самых крепких механизмов в автомобиле. Но, как говорится, нет ничего вечного, и рано или поздно, данный механизм нужно будет подвергать ремонту или замене. Так вот, давайте рассмотрим процедуру замены редуктора ВАЗ 2107, своими руками.

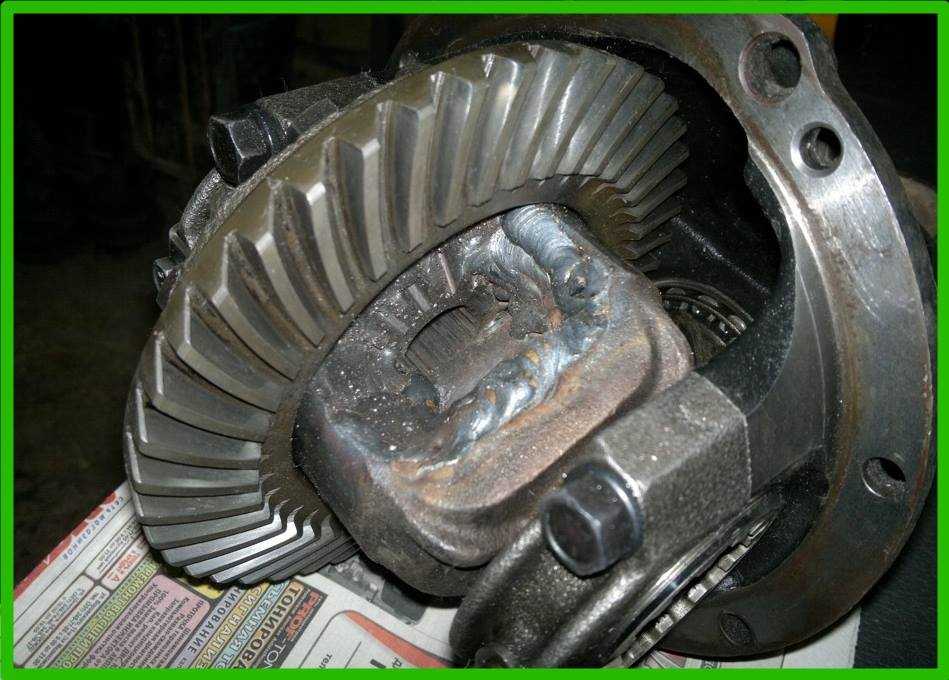

Блокировка дифференциала своими руками

Даже логически можно предположить, что блокировка узла может быть либо полной, либо частичной. Полная блокировка предусматривает, что вращающий момент будет передаваться целиком на то колесо, у которого сцепление с дорогой лучше. При этом все элементы дифференциала соединены жестко. Частичная блокировка просто ограничивает передачу крутящего момента между двумя колесами, перенаправляя его в пользу колеса с более цепким сцеплением. Если более детально поинтересоваться передаточными числами, то у свободного, простого механизма, коэффициент блокировки принят за единицу. В механизмах с блокировкой этот коэффициент не должен превышать 5, поскольку такое увеличение может вызвать разрушение сцепления и редуктора ведущего моста.

Теперь стоит сделать некоторую оглядку в сторону реальной жизни. Да, мы будем говорить о системах блокировки, об их преимуществе над свободным дифференциалом, но волей-неволей всплывает вопрос о применимости всей этой техники к современным отечественным автомобилям. Если сделать легкий обзор тех автомобилей, которым блокировка дифференциала необходима до зарезу, внедорожникам, Газелям, тем же кроссоверам, то на поверку окажется, что межколесных дифференциалов с блокировкой у нас-то и не выпускают. Сто лет УАЗ бороздит таежные колеи только с межосевым дифференциалом с принудительной блокировкой, выполненной по схеме военных грузовиков ЗИЛ 131, ГАЗ 66, КрАЗ. Хит продаж последних сорока лет среди охотников и рыбаков, Нива, а после Нива Шевроле, тоже имеет только межосевой дифференциал с жесткой блокировкой, причем штатовского производства. Бедные груженые Газели буксуют уже при средней загрузке на влажной траве, а про снег и говорить нечего.

Существуют кустарные фирмы, которые продают самоблокирующиеся дифференциалы и на ВАЗ 2101—2107, и на переднеприводное ВАЗовское барокко, на Калины, Приоры, десятки и восьмерки. Цена такого самоблока в районе 8 тысяч рублей, а за установку возьмут еще 8-10 тысяч, поскольку в случае с установкой на переднеприводные машины можно провозиться день, а то и два. Самый лучший вариант, который можно купить для ВАЗов — самоблокирующийся фрикционный дифференциал тольяттинской конторы «Вал-рейсинг». Они же выполняют дифференциалы с самоблокировкой и для УАЗ Патриот, и для Нивы, и для иномарок, но цена уже совсем другая — от 20 тысяч рублей. Устройство грамотно проработано, имеет коэффициент блокировки от 3 до 5 в зависимости от модификации и, таки да, он работает. Но о серийном крупномасштабном выпуске пока говорить не приходится. Зато его можно поставить своими руками на любой автомобиль и получить хоть и самую примитивную, но рабочую блокировку.

Как блокировать лифференциал

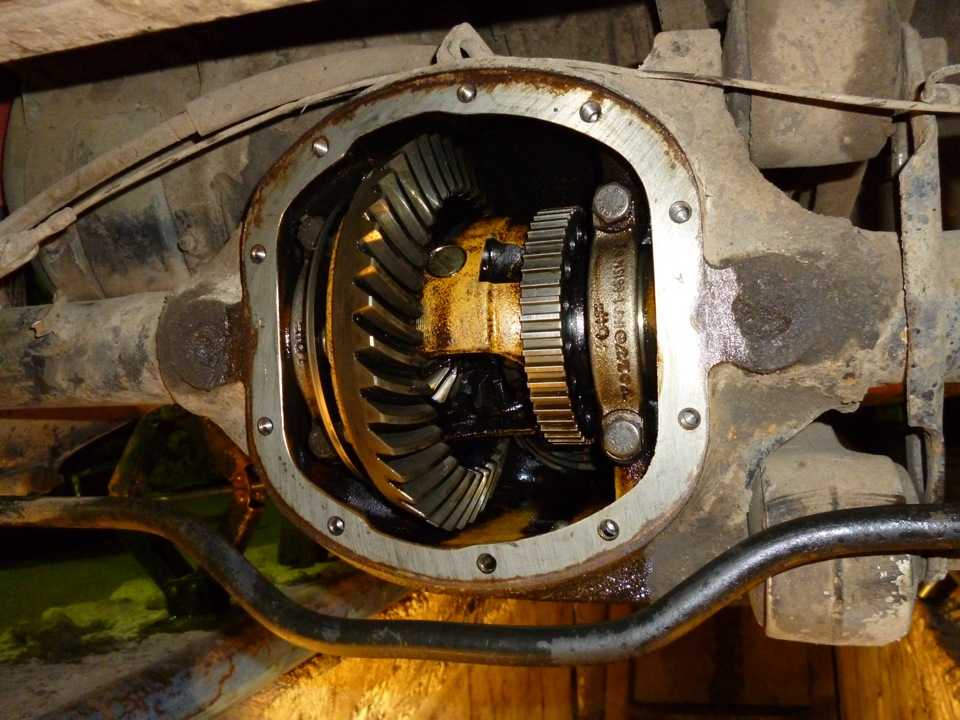

О блокировках дифференциала ВАЗ 2107

Я выбрал второй вариант по привычке. Заливаем масло и начинаем затягивать гайку хвостовика. Как удержать фланец от проворачивания дифференциал ваз 2107 устройство описал выше. Затягивать рекомендуется постепенно, динамометрическим ключом. Сначала затягиваем моментом Нм, проворачиваем фланец рукой и проверяем на наличие люфтов. Каких либо заеданий и или повышенного сопротивления вращению не должно.

Если имеются люфты тянем еще на Нм. Окончательный момент затяжки не должен превышать, если не изменяет память, Нм. Иначе распорная втулка лопнет или расплющится слишком сильно. Ну и подшипникам потом быстро придет полярная лисичка.

Кстати, при покупке распорной втулки стоит обратить внимание на качество исполнения самой втулки. Если внутри втулки присутствует сварной шов, можно смело возвращать её обратно

Распорная втулка, к слову, здесь выполняет функцию своего рода фиксатора ну или прижимной пружины, кому как нравится и дифференциал ваз 2107 устройство дает гайке хвостовика откручиваться. И еще, при затяжке гайки следует учесть что сама втулка какое-то время будет «сопротивляться» сжатию.

Итак, дифференциал на месте, гайка затянута. Прикручиваем кардан, устанавливаем на место полуоси и колеса, спускаем машину с «постамента». Ну и несемся тестировать, само собой, что я в общем-то и сделал на следующее утро. Тестировал по самым грязным и глубоким лужам, ехал за трактором по грязище, лазил в поле.

Короче говоря, пока на пузо не посадил не успокоился Пришлось «лебедиться». Особой нагрузки сразу старался не давать, потому пожалуй и засел.

Кстати, про нагрузки и прочее. Обкатываю, изучаю поведение на разного рода покрытиях. И через полторы — две тысячи дифференциал ваз 2107 устройство нужно будет заменить масло. На данный момент впечатления только положительные и примерно такие: — при старте и последующем разгоне на скользком покрытии либо при «стритсракер — старте» пробукса нет совсем, либо минимальный, без существенного сноса задней оси; — подъем в гору заметно увереннее; — прохождение луж, грязи и прочих труднопроходимых участков гораздо легче; — при прохождении поворотов и маневрировании каких-либо трудностей не замечено, скорее наоборот, дифференциал ваз 2107 устройство легче «вкручивается» в поворот.

Но тут следует учесть что привод в данном случае задний и у нас пока продолжение осени и асфальт чистый. При прохождении поворотов со льдом или грязью замечен хорошо управляемый и в принципе предсказуемый опять же по причине заднего привода скорее всего занос. И то если входить в поворот с «тапкой в пол». Повторюсь, пока идет обкатка стараюсь резких маневров не совершать.

Тут пожалуй стоит еще учитывать «левел» водителя, как бы нескромно ни дифференциал ваз 2107 устройство оно с моей стороны По ощущениям вроде пока все, если вспомню еще какой нюанс — добавлю. И по косякам. При затяжке гайки хвостовика имели место мои криворукость и лень. Немного не дотянул гайку, короче говоря. Да и не удобно как-то затягивать гайку лежа. Ну и как следствие появилось некое «вытье» главной пары при торможении двигателем и движении накатом. Этот момент, кстати, очень часто особенно в некоторых автосервисах путают с выходом из строя подшипников дифференциала и полуосей.

Тем самым стоимость ремонта заметно увеличивается. Так вот, сей косяк дифференциал ваз 2107 устройство успешно исправил уже на эстакаде.

Тут пожалуй стоит поделиться инфой с земляками Эстакада находится на ул. Сельская Богородская, в гаражном кооперативе напротив то есть через дорогу от въезда в «Райский берег». Въезд не очень удобный, но всё.

Охранник, кстати, сначала поинтересовался как я вообще сюда пролез Стоимость часа использования эстакады около 50р. Охранник обязательно подойдет и поинтересуется что дифференциал ваз 2107 устройство вы там делаете. Тут нужно оперативно брать инициативу в свои руки и завязать беседу с задумчивым видом желательно со слов типа дифференциал ваз 2107 устройство Страну…», дальше участие в разговоре не понадобится.

Нужно только иногда кивать и поддакивать Вероятность бесплатного, ну или в крайнем случае весомой скидки, значительно увеличивается Лично я воспользовался членской книжкой тестя Благо он исправно платит за гараж. Вот как-то. Если выяснятся еще какие-либо нюансы или проблемы, запись будет обновлена.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число.

За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

О регулировке редуктора

Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:

под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);
шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Последовательность работ при замене сальника редуктора следующая:

Измеряем и записываем момент сопротивления вращению фланца (полуоси должны быть сняты!).
Отворачиваем гайку фланца.
Снимаем фланец с шлицев вала.
Разжимными пассатижами вынимаем сальник. При отсутствии пассатижей можно поддеть его отвёрткой. Старайтесь не повредить поверхность гнезда.
Осматриваем фланец. Если его поверхность имеет выраженную канавку в том месте, где терлась рабочая кромка сальника, то перед установкой нового сальника в гнездо вкладываем шайбу толщиной 1 мм. Если фланец имеет повреждения на рабочей поверхности, заменяем его на новый.
Смазываем литолом наружную поверхность сальника и через оправку подходящего диаметра аккуратно забиваем его в гнездо картера. При отсутствии оправки запрессовываем сальник, равномерно постукивая по торцу вдоль окружности наружного диаметра. Следите за тем, чтобы не было перекосов — рабочая кромка должна стоять строго перпендикулярно оси вала.
Осматриваем заходную фаску на фланце. Она не должна иметь дефектов, которые способны повредить рабочую кромку. Устанавливаем фланец, избегая резких движений и ударов, чтобы не сбить пружину с сальника. Перед установкой можно смазать фаску фланца трансмиссионным маслом, чтобы облегчить процесс.
Заворачиваем гайку, периодически проверяя момент сопротивления вращению фланца. Помните, что в конце затяжки сопротивление в подшипниках возрастает гораздо интенсивнее, чем в начале. Момент сопротивления вращению должен быть на 1–2 кгс.см больше того, который мы записали перед отворачиванием гайки. В любом случае, если момент превысил 9 кгс.см, а подшипники в мосту оставались старые, снова снимаем фланец, вынимаем внутреннее кольцо подшипника и меняем распорную втулку. Если подшипники новые (новые — значит, не проехали ни одного километра, потому что уже через сто километров пробега их можно считать старыми, для целей регулировки), то нормальный момент сопротивления вращению после затяжки гайки для них должен находиться в пределах 16–20 кгс.см. Замена заднего подшипника влияет на регулировку шестерён, поэтому для выполнения этой процедуры ознакомьтесь с соответствующей инструкцией.

Устанавливаем обратно полуоси, тормозные барабаны, прикручиваем карданный вал, заливаем масло. Совершаем пробную поездку и если все в порядке, радуемся жизни, до тех пор, пока под мостом вдруг снова не обнаружим предательское пятно…

Прочитайте, может пригодится: Схема тормозной системы – ее устройство, принцип работы и неисправности

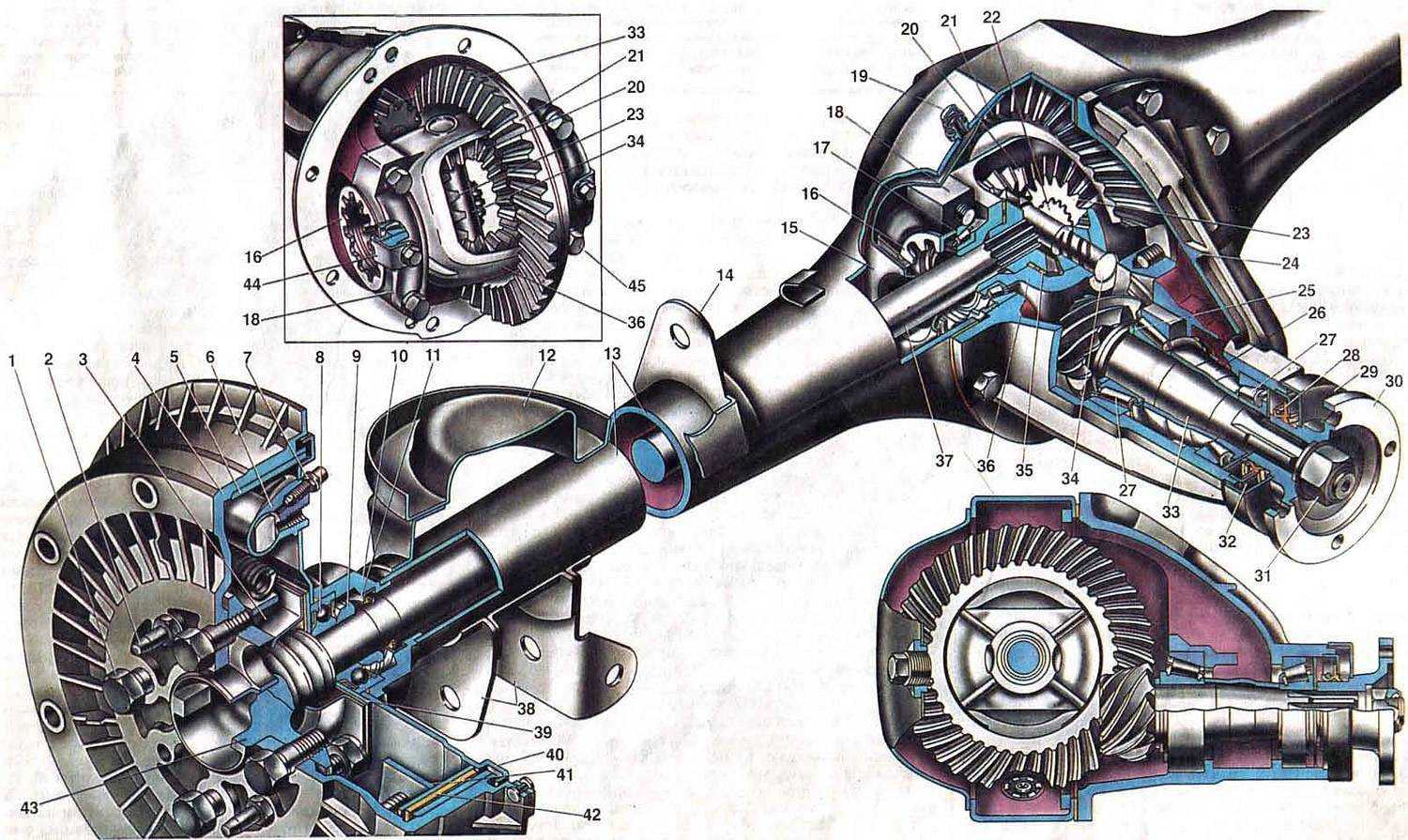

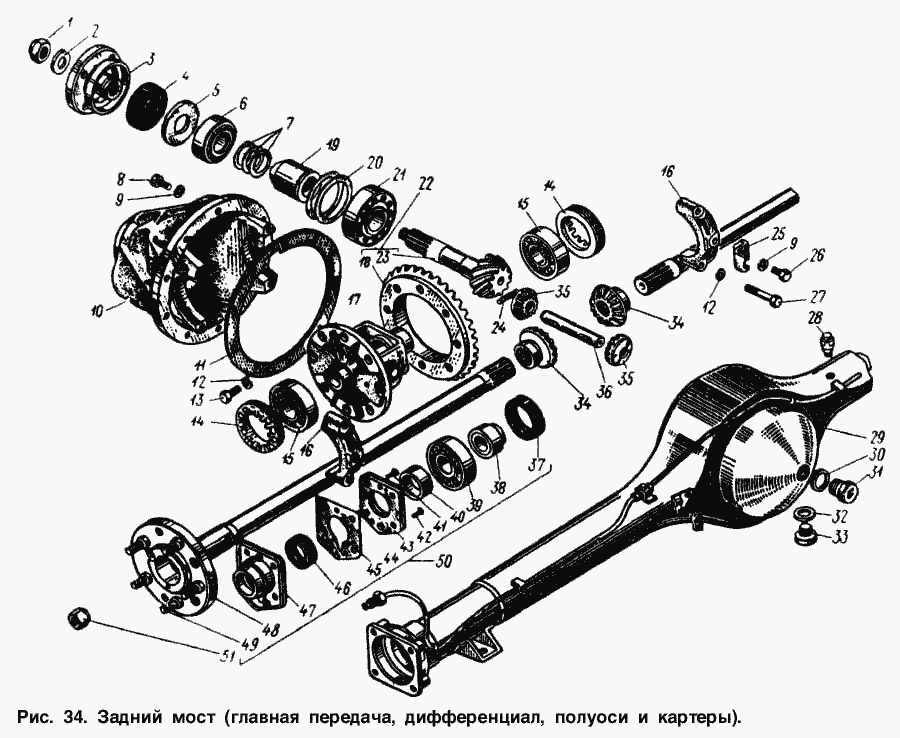

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

автомобиль устанавливается на нейтральную передачу;
задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Инструкция по настройке заднего редуктора

Настен рабочий день, и чтобы успешно справиться с настройкой заднего редуктора на ВАЗ 2107, вам потребуются следующие инструменты:

Инструменты:	Описание:
Гаечный ключ	Необходим для откручивания и закручивания гаек.
Отвертка	Пригодится для откручивания и закручивания винтов.
Динамометрический ключ	Позволит точно контролировать усилие затяжки гаек.

Для начала необходимо поднять заднюю часть автомобиля на подставки и установить на место среднюю часть выхлопной системы.

Далее следует произвести следующие действия:

Открутите болты крепления заднего редуктора и снимите его с места.
Осмотрите редуктор на наличие дефектов или повреждений. При необходимости, замените изношенные детали.
Очистите поверхность, на которую будет устанавливаться редуктор.
Установите задний редуктор на место и закрепите его болтами. Убедитесь в надежности крепления.
Осмотрите и отрегулируйте панарболические пружины в соответствии с регламентом.
Залейте требуемое количество масла в редуктор. Вы можете узнать его уровень, установив замочек рейки на вторую точку.
После проведения всех настроек и регулировок, установите на место картер редуктора и закрепите его болтами.

Важно помнить, что настройка заднего редуктора должна проводиться в соответствии с рекомендациями производителя. При необходимости обратитесь к руководству по эксплуатации автомобиля

После выполнения всех указанных действий, вам следует проверить работу заднего редуктора, а затем протестировать автомобиль на дороге, чтобы убедиться в правильности выполненной настройки.

Основные этапы регулировки заднего редуктора на ВАЗ 2107:

Подъем и фиксация задней части автомобиля. Для начала работы необходимо поднять заднюю часть автомобиля, чтобы получить доступ к заднему редуктору. После поднятия автомобиль должен быть надежно закреплен, чтобы исключить опасность падения или движения во время работы.
Снятие заднего колеса. После подъема автомобиля необходимо снять заднее колесо с той стороны, где находится задний редуктор. Для этого необходимо отвинтить гайки, удерживающие колесо на месте, и снять его.
Отключение соединения вала заднего моста с редуктором. Приступаем к отключению соединения вала заднего моста с корпусом заднего редуктора. Для этого необходимо открутить болты, чтобы удалить крепежные элементы, соединяющие вал и редуктор. После этого необходимо отвинтить и снять фланец с вала заднего моста.
Регулировка редуктора. После отключения соединения вала заднего моста с редуктором можно приступить к самой регулировке. Для этого используется специальный винт на самом заднем редукторе. Отверните его для увеличения зазора или затяните для уменьшения зазора между шестернями редуктора.
Проверка регулировки. После того, как вы произвели необходимые регулировки, необходимо проверить ее. Для этого нужно аккуратно поворачивать вал заднего моста, чтобы убедиться, что шестерни редуктора работают плавно и без заеданий. Если обнаруживаются неравномерности в работе редуктора, необходимо повторить процесс регулировки.
Сборка. После того, как регулировка заднего редуктора прошла успешно, можно приступить к сборке автомобиля. Для этого необходимо установить фланец на вал заднего моста и закрепить его с помощью болтов. Затем необходимо соединить вал заднего моста с корпусом заднего редуктора и закрепить соединение с помощью болтов. После этого нужно поставить заднее колесо на место и надежно закрепить его гайками.

После завершения всех этих этапов регулировки заднего редуктора, ВАЗ 2107 будет готов к безопасной и надежной езде.
