Замена рулевого редуктора газель своими руками

Сборка и установка рулевой колонки

После полной разборки рулевой колонки Газели, необходимо приступить к ее сборке и установке. В этом разделе мы рассмотрим пошаговую инструкцию:

1. Перед началом сборки убедитесь, что все детали рулевой колонки очищены от грязи и старой смазки. Тщательно промойте и просушите их.

2. Нанесите на рулевой вал и втулку смазку, чтобы обеспечить плавное и легкое вращение. Равномерно распределите смазку по поверхности.

3. Соедините верхнюю и нижнюю части рулевой колонки, установив их пазы в нужное положение. Убедитесь, что все элементы правильно соединены и надежно закреплены.

4. Закрепите рулевой вал в корпусе рулевой колонки, используя фиксирующие болты или шплинты. Затяните их достаточно крепко, чтобы избежать люфтов в рулевой системе.

5. Установите рулевую колонку на свое место в автомобиле, прикрепив ее к кузову с помощью крепежных элементов. Убедитесь, что колонка надежно закреплена и не имеет никаких зазоров.

6. Если в процессе сборки вы столкнетесь с затруднениями или несоответствиями в размерах, проконсультируйтесь с руководством по ремонту или обратитесь к специалисту.

Теперь, когда рулевая колонка Газели собрана и установлена, вы можете приступить к регулировке и проверке ее работоспособности. Помните, что правильная установка рулевой колонки является ключевым моментом для безопасности вождения и качественного управления автомобилем.

Регулировка рулевого редуктора Газели с гидроусилителем и без

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Износ рулевого редуктора ГАЗ

Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
Требуется значительное усилие при повороте руля.
Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
Механизм поворота.
Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

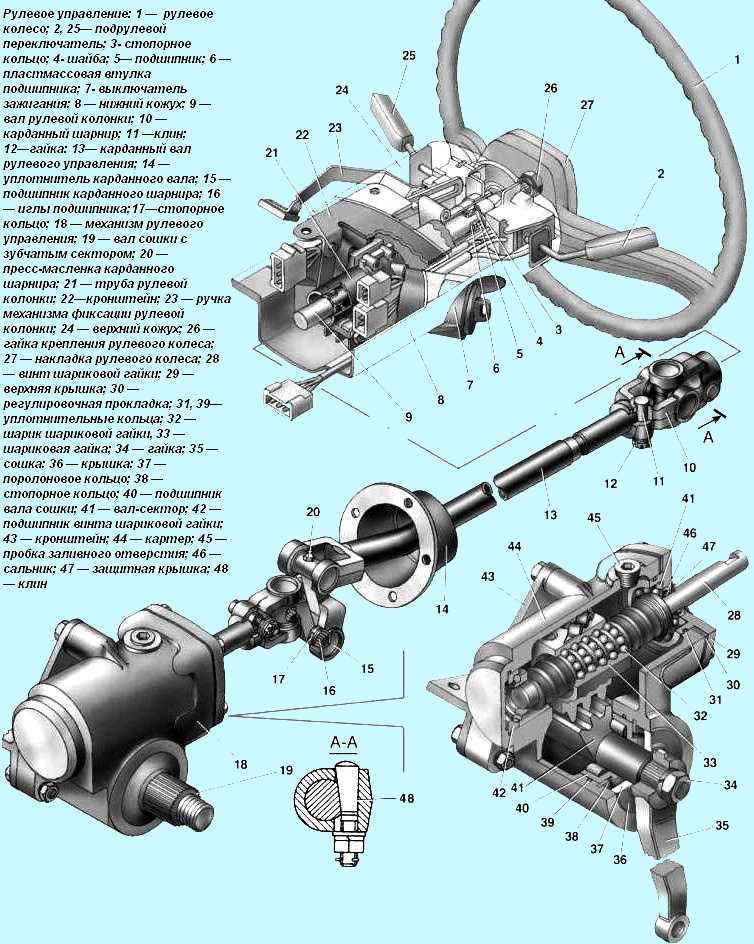

Устройство рулевого управления ГАЗ

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

Распустить крепления передних колес
Вывесить передний мост, подставить опору.
Выбить тяги.
Снять редуктор вместе с сошкой.

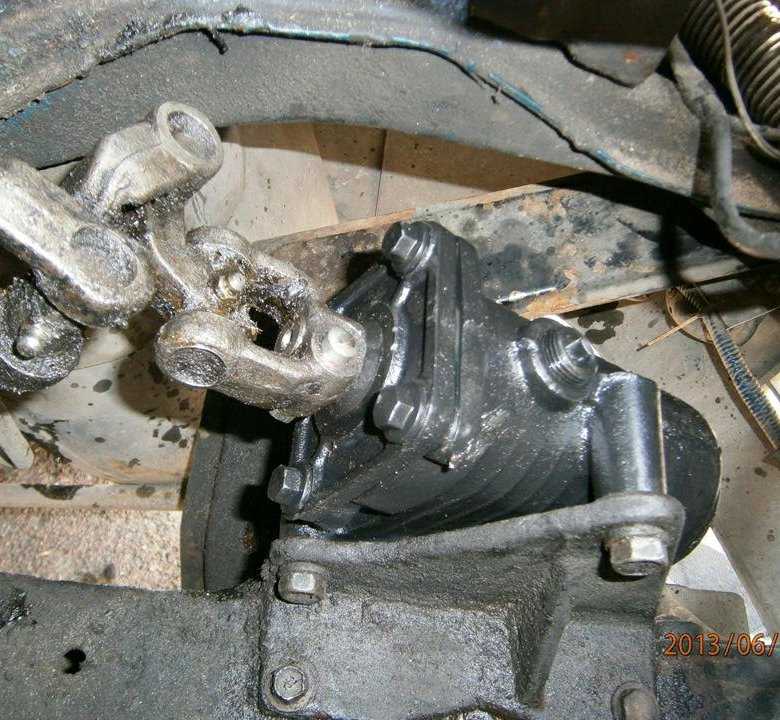

Рулевой механизм Газели

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

Проверка наконечников тяг.
Регулировка развала-схождения.
Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Регулировка

Снимаем рулевой механизм, не снимая сошки.

1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.

2. Нажав рукой на вал-золотник, покачиваем сошку.

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.

3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.

5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.

6. Бородком загибаем буртик гайки в паз

7. Покачиваем рукой сошку рулевого механизма.

Если ощущается зазор, регулируем зубчатое зацепление

Читать также: Как снять турбину на рено

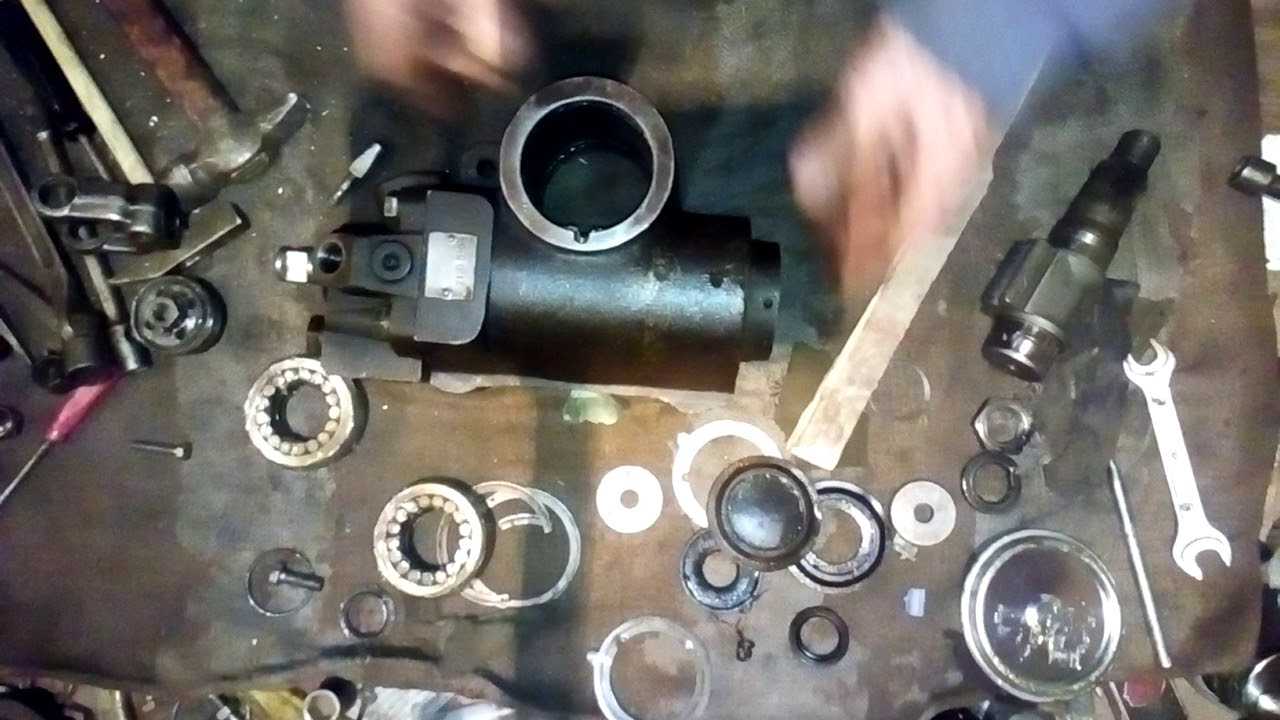

Всем привет! В этой части хочу закончить с рулевым редуктором, а то в других частях было написано много и обо всем, кроме сборки и регулировки. Поехали.

После замены всех уплотнительных колец и подшипников, начинаем собирать. В моём случае, была обязательно отшлифована шейка вала со стороны шлицов, т.к. была коррозия и выработка.

Напишу два слова как заменить обойму подшипника, сидящую глубоко в корпусе.

Согреваем весь корпус целиком, чтобы не повело, а затем газовой горелкой греем то место, где сидит обойма.

Когда прогрели, берём корпус голыми руками и выкидываем. Да! Горячо блин ️! Одеваем защитные рукавицы, берём корпус и стучим по деревянной поверхности или по толстой резиновой транспортерной ленте, тем местом где прикручивается крышка. На второй, третий удар обойма выпадывает.

Не мешкаясь ставим новую обойму и бронзовым бруском (можно деревянным) осаживаем на место. Фуу. Готово!

Далее вставляем в корпус редуктора червяк с ходовой гайкой и фиксируем верхней крышкой. Затем устанавливаем вал-сектор, а потом только роликовые подшипники. Более узкая часть обоймы подшипника ориентируется условно вниз, дальше от червяка. Затем я сразу ставлю стопорные кольца. В дальнейшем они никак не мешают регулировке. Собрали? Отлично!

Зажимаем редуктор в тисках и регулируем зазор между валом-сектором и ходовой гайкой. Регулировка этого зазора осуществляется поворотом эксентриковых обойм подшипников с помощью специального ключа. Где его взять? Вот тут Как сделать ключ самому.

Для уменьшения зазора необходимо поворачивать подшипник по часовой стрелке, если смотреть со стороны шлицов вала-сектора (там где ставится сошка).

При регулировке зазора, необходимо поставить сошку в среднее положение и доворотом червяка совместить риску «С» ( см. рисунок) на торце винта с ребром «В» верхней крышки.

Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки в среднем положении при отрегулированных подшипниках не больше, чем 0,3 мм. Как это контролировать непонятно? Я стремлюсь к отсутствию люфта. Чтобы понять — верно ли отрегулирован зазор, нужно взяться за нижний конец сошки и повернуть её несколько раз от одного крайнего положения до другого. Если сошку не закусывает, то вал-сектор установлен верно, а иначе произошел перекос вала в роликовых подшипников и нужно заново регулировать. После окончания регулировки фиксируем обойму подшипника, для этого отгибаем буртик на подшипниках в отверстия на картере. Но как это сделать под шлицевым валом? Да никак! Шучу — изголяемся, но стопорим любым способом. Будем считать, что с этой задачей справились!

Читать также: Тихий компрессор для аэрографа

Осталось только проверить крутящий момент на валу червяка. Момент поворота вала, на отрегулированном механизме, должен быть 1—1,8 Н·м (или 10—18 кгс·см). Для этого мастерить приспособление неохота (и не вижу смысла), поэтому я обхожусь гайкоколом.

Закрепляю гайкокол на валу и с помощью динамометра (электронный безмен) замеряю усилие. Длина гайкокола (рычаг) ровно 10 см, т.е. в пересчёте — на конце рычага должно быть примерно 2 кг. Если момент маленький, то снимаем крышку, убираем одну прокладку, собираем и заново замеряем. Пока не получим нужный результат.

PS. Должен ли червячный вал прокручиваться от руки?

Нет! Создать момент 20 кг*см двумя пальцами нереально, но выиграть ящик пива — можно! Что я и сделал поспорив с друзьями, на то что проверну вал руками, а они нет. Не зная хитрости они естественно проиграли, но по хохотали вдоволь. Естественно ящик пива распили все в месте! Ладно, немного отвлекся.

Окончательно, ставим пластмассовую крышку подшипника, две заглушки в отверстия, поролоновый уплотнитель и сверху накрываем его пластиковой (резиновой) крышкой, затем сошку и шайбу с гайкой М24х1,5 (s36).

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
Автобусы — 20°
Грузовые автомобили — 25°

Регулировка рулевого механизма на классике

В случае выявлении неисправностей в рулевом управлении (стуки, повышенный свободный ход рулевого колеса или, наоборот, его тугое вращение и т. п.) вни мательно осмотрите детали рулевого управления. Осмотр проводите на эстакаде или в смотровой канаве в следующем порядке.

Хорошо очистите от загрязнения детали рулевого привода и картер рулевого механизма. Установите колеса в положение, соответствующее движению по прямой.

Проворачивая рулевое колесо в обе стороны, необходимо убедиться в том, что:

— в шарнирах, соединениях и рулевом механизме не возникает стуков;

— крепление картера рулевого механизма и кронштейна маятникового рычага надежно (если это необходимо подтяните резьбовые соединения);

— в шаровых шарнирах тяг и в кронштейне маятникового рычага должен отсутствовать свободный ход, а вал червяка не перемещается в осевом направлении;

— усилие поворота рулевого колеса (при установке передних колес на гладкой плите) не делжно превышать 196 Н (20 кгс).

Поворачивая регулировочные муфты боковых тяг, обязательно убедитесь в надежности затягивания их хомутов.

Внимательно проверьте состояние шаровых шарниров и защитных колпачков, как указано ниже.

Проверка шаровых шарниров рулевых тяг

Вначале проверьте перемещение наконечников тяг вдоль оси пальцев. Для этого, используя рычаг и опору, переместите наконечник параллельно оси пальца.

Осевое перемещение наконечника относительно пальца должно быть впределах 1-1,5 мм. Такое перемещение свидетельствует о том, что вкладыш пальца не заклинен в гнезде наконечника тяги и перемещается вместе с пальцем, сжимая пружину. Шарнир с заклиненным вкладышем необходимо заменить.

Покачивая рулевое колесо в обе стороны, наощупь проверьте отсутствие свободного хода в шарнирах рулевых тяг. В случае, если ощущается свободный ход в шаровом шарнире, необходимо заменить наконечник тяги или рулевую тягу в сборе.

Проверьте состояние защитных колпачков шаровых шарниров рулевых тяг.

В случае, если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически неограничен. При попадании в шарнир влаги, пыли и т.д. происходит преждевременный износ его деталей.

Колпачок нужно заменить, если он имеет трещины, разрывы, а также, если смазка проникает наружу при сдавливании его пальцами рук.

Проверка и регулировка зазора в подшиипниках червяка рулевого механизма

Установите передние колеса в положение прямолинейного движения и, проворачивая рулевое колесо в ту и другую стороны, проверьте, не изменяется ли расстояние между торцом картера 7 (рисунок 1) и меткой «В», нанесенной на валу червяка рулевого механизма.

Изменение расстояния является признаком зазора в подшипниках червяка.

Для регулировки зазора в подшипниках червяка, повернув рулевое в левую сторону на 1-1,5 оборота, открутите болты крепления нижней крышки 19 и слейте все масло из картера рулевого механизма. Снимите нижнюю крышку, удалите одну из регулировочных прокладок 18 или замените ее более тонкой.

Закрепив нижнюю крышку, снова проверьте, нет ли осевого перемещения червяка в подшипниках. При отсутствии перемещения залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.

Проверьте усилие поворота рулевого колеса, установив передние колеса на гладкой плите. Оно не должно превышать 196 Н (20 кгс).

Проверка и регулировка зазора в зацеплении ролика с червяком рулевого механизма

Убедившись в том, что нет осевого перемещения червяка в подшипниках, съемником А.47035 выпрессуйте пальцы шаровых шарниров из отверстий в сошке и отсоедините тяги от сошки, сохраняя при этом прямолинейное положение передних колес.

Покачивая сошку за головку, проверьте нет ли зазора в зацеплении ролика червяка. В пределах поворота рулевого колеса на 30° в каждую сторону от нейтрального положения зазора, т.е. ощутимого свободного хода сошки, не должно ощущаться.

В случае, если ощущается свободный ход сошки, следует ослабить гайку 3 (рисунок 1) регулировочного винта и, приподняв стопорную шайбу, завернуть регулировочный винт 2 до устранения зазора. Регулировочный винт слишком не затягивайте. После этого, придерживая регулировочный винт отверткой, затяните гайку 3.

Убедившись, что сошка не перемещается, соедините с ней пальцы шаровых шарниров. Проверьте усилие поворота рулевого колеса. Если оно превышает 196 Н (20 кгс), следует ослабить регулировочный винт 2.

Общее устройство рулевого управления автомобилей «ГАЗель»

В коммерческих автомобилях семейства «ГАЗель» нашли применение те же технические и конструктивные решения, которые ранее использовались на автомобилях семейства «Волга». В частности, эти машины комплектовались одинаковыми моторами, коробками передач и т.д. На одинаковых принципах построены и системы рулевого управления «ГАЗелей» и «Волг».

Рулевое управление всех модификаций автомобилей «ГАЗель» имеет одинаковое устройство, при этом используется два типа систем:

Рулевое без ГУР;
Рулевое с ГУР.

Актуальные модели грузовиков чаще оснащаются современными системами с ГУР, которые значительно облегчают управление. Относительно простой переход на рулевое с гидроусилителем обусловлен тем, что это требует минимальных доработок всей системы.

В состав рулевого управления коммерческих автомобилей «ГАЗель» входит три основных компонента:

Рулевая колонка с установленным на нее рулевым колесом;
Рулевой механизм;
Привод рулевого управления.

Все элементы играют свою роль в системе.

Рулевой механизм. Предназначен для преобразования крутящего момента от руля (который создается руками водителя) в поступательное движение соединенной с механизмом рулевой сошки и перемещение рулевых тяг. В «ГАЗелях» используется механизм с двумя рабочими парами — винт-гайка на циркулирующих шариках и вал-сектор. Момент от рулевого колеса посредством вала подается на винт, на котором находится гайка (для снижения трения между винтом и гайкой находятся стальные шарики), на гайке выполнен ряд зубцов, которые постоянно зацеплены с зубцами сектора. Сектор через короткий вал соединен с рулевой сошкой. Таким образом, при вращении руля происходит перемещение гайки и поворот сектора, а с ним — перемещение сошки и тяг.

Рулевой механизм с ГУР имеет похожую конструкцию, однако в этом случае винт серьезно отличается — он выполнен в виде поршня (поэтому его часто называют винтом-рейкой — по аналогии с рулевыми рейками), а картер механизма играет роль цилиндра. Винт выполнен полым и в нем расположен золотник распределителя, а сам гидравлический распределитель установлен на месте крышки верхнего подшипника винта. При повороте руля гидравлический распределитель направляет рабочую жидкость в одну или в другую полость цилиндра, облегчая перемещение винта-рейки.

Привод рулевого управления. В «ГАЗелях» используется два неодинаковых по конструкции привода — простой и сложный. В первом случае привод состоит из одной продольной тяги, маятникового рычага (или поворотного рычага, который жестко соединен непосредственно с поворотным кулаком одного из колес), двух рычагов рулевой трапеции и поперечной тяги. Работает такой привод просто: усилие от сошки через продольную тягу передается на поворотный рычаг, обеспечивая поворот одного из колес (с которым соединен данный рычаг). Поворотное усилие на второе колесо передается посредством рулевой трапеции, которая состоит из рычагов и одной поперечной тяги.

Во втором случае привод содержит два маятниковых рычага, имеющих свои опоры, две составные боковые рулевые тяги (они изменяемые по длине, что позволяет производить различные регулировки), одну поперечную тягу, одну продольную тягу (она шарнирно соединена с сошкой и маятниковым рычагом) и два рычага рулевой трапеции, соединенные с боковыми тягами и поворотными кулаками. В такой системе усилие от сошки подается не непосредственно на поворотные кулаки колес, а через сложную рулевую трапецию.

Независимо от типа привода, все его тяги соединены с помощью шаровых шарниров, они унифицированы и взаимозаменяемы.

При установке на «ГАЗель» рулевого с ГУР добавляются насос, бачок для рабочей жидкости и трубопроводы для циркуляции рабочей жидкости между агрегатами системы.

Следует обратить внимание на то, что в автомобилях «ГАЗель-Next» используется иное по конструкции рулевое управление с ГУР, построенное на основе современной рулевой рейки. Поэтому детали системы рулевого управления данного автомобиля (впрочем, как и основная масса других узлов и механизмов) несовместимы с аналогичными компонентами обычных «ГАЗелей»

О рулевой колонке расскажем более подробно.

Устройство рулевого управления

Система рулевого управления является самым важным элементом взаимодействия водителя и автомобиля. Поэтому данная система должна отвечать самым высоким современным требованиям. Стоит назвать только некоторые из них.

Во-первых, наличие расширенного диапазона функций, обеспечивающего водителю больший комфорт и удовольствие от езды; во-вторых, возможность применять системы, помогающие водителю в управлении автомобилем; и, в-третьих, явное сокращение потребления энергии для уменьшения расхода топлива.

Система рулевого управления должна работать точно и без люфтов. Легкий ход, прямая передача, компактный размер и малый вес. Более того, система должна обеспечивать водителю превосходный контакт с дорожным полотном и не препятствовать возврату к прямолинейному движению.

Необходимо, чтобы система работала плавно, требовала минимального сервисного обслуживания и обеспечивала максимальный комфорт и безопасность. Причем все это — и на большой, и на малой скорости.

Итог: управление, безопасность и комфорт — потому что качество автомобиля зависит также и от качества системы рулевого управления.

Элементы рулевого управления с гидроусилителем:

Рулевое управление автомобиля – с травмобезопасной рулевой колонкой. Это обеспечивается конструкцией телескопического карданного вала, состоящего из двух частей.

Рулевая колонка: 1 – вал рулевого колеса; 2 – ручка регулировки положения рулевого колеса; 3 – кронштейн крепления рулевой колонки

При аварийном наезде автомобиля на препятствие нижняя часть карданного вала входит в верхнюю – трубчатую часть. В результате длина вала рулевого управления уменьшается, что снижает вероятность получения водителем серьезных травм.

Рулевой механизм типа «винт–шариковая гайка» со встроенным гидроусилителем закреплен в моторном отсеке c левой стороны на кронштейне рамы. Рулевой механизм состоит из алюминиевого картера, винта с шариковой гайкой и вала сектора.

Карданный вал рулевого управления: 1 – верхний шарнир вала; 2 – верхняя часть вала; 3 – нижняя часть вала; 4 – уплотнитель вала; 5 – нижний шарнир

На винту установлена шариковая гайка, имеющая внутри винтовую канавку. Между гайкой и винтом размещен набор шариков.

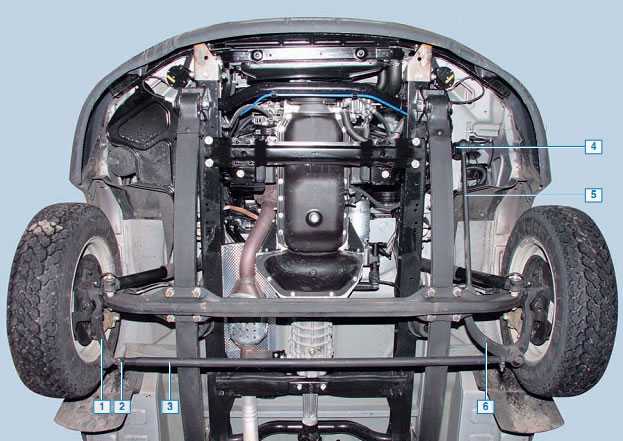

Детали рулевого привода (вид снизу автомобиля):

При вращении винта шарики перекатываются по винтовой канавке и шариковая гайка перемещается вдоль винта. При этом своими зубьями гайка поворачивает валсектор, установленный в картере на двух роликовых подшипниках. На шлицах вала-сектора закреплена рулевая сошка. Винт с шариковой гайкой и набор шариков подобраны между собой и заменяются только в сборе.

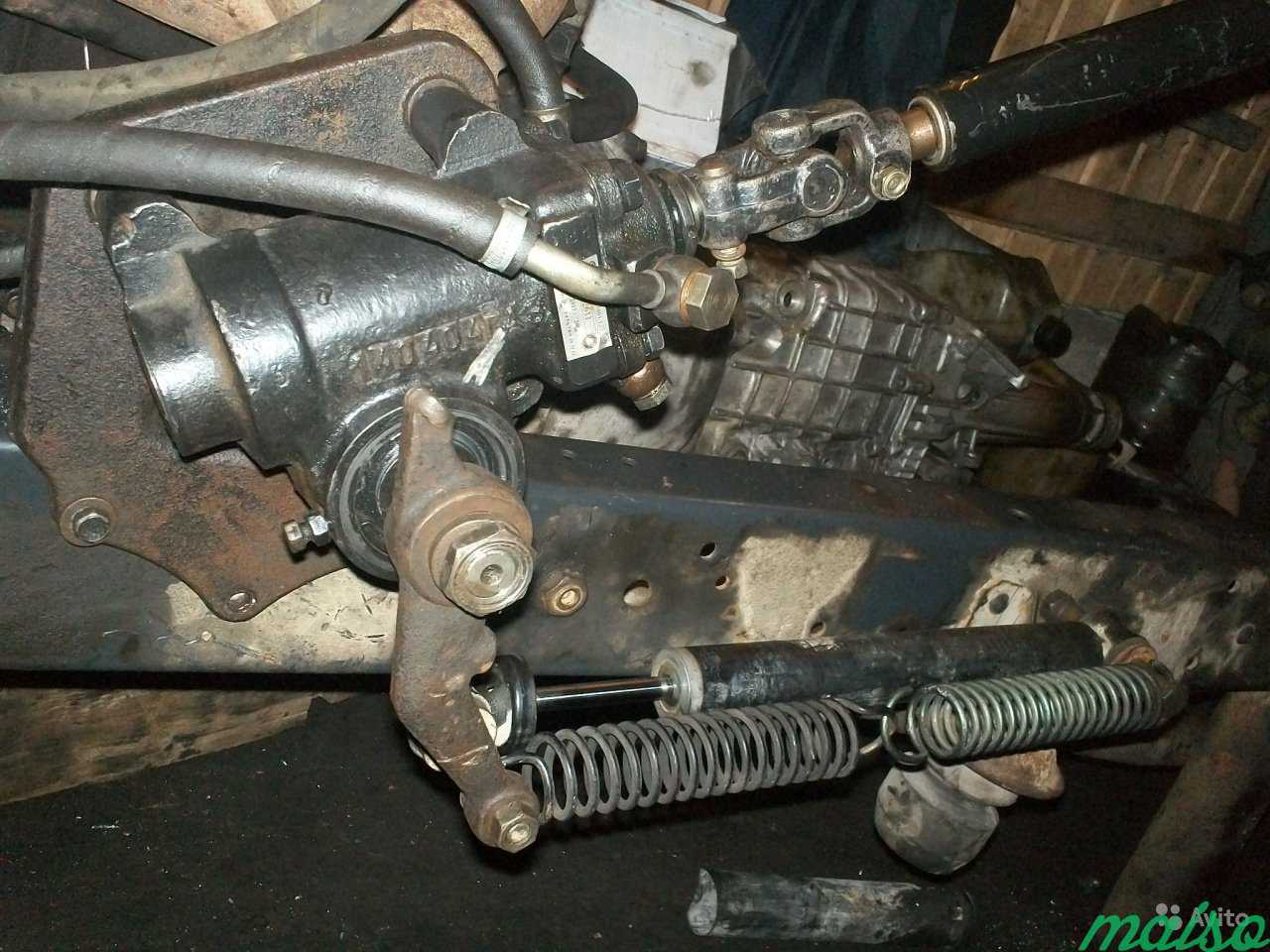

Рулевой механизм с сошкой в сборе: 1 – отверстие сливной магистрали; 2 – картер рулевого механизма; 3 – отверстие нагнетательной магистрали; 4 – сошка

Рулевой привод состоит из сошки, продольной и поперечной рулевых тяг, рычагов поворотных кулаков и шарниров рулевых тяг. Рулевая сошка продольной тягой связана с поворотным рычагом трапеции. Поперечная рулевая тяга связывает рычаги обоих передних колес. Ее длина может быть отрегулирована, что позволяет изменять угол схождения колес. Углы продольного и поперечного наклона оси поворота колеса и развал передних колес заданы конструкцией передней подвески и в процессе эксплуатации не регулируются. Все шарниры, соединяющие детали рулевого привода, неразборные и не требуют обслуживания в эксплуатации.

Гидроусилитель рулевого управления встроен в рулевой механизм. В систему гидравлического усилителя входят лопастной насос, бачок для рабочей жидкости, шланги сливной и нагнетательной магистрали. Насос приводится во вращение ремнем от шкива коленчатого вала двигателя.

Насос гидроусилителя рулевого управления

Усилители рулевого привода и насосы ГУР так же необходимы для автомобиля, как двигатель и колёса, а для безопасности так же важны, как и тормоза: качество автомобиля во многом зависит от качества работы системы рулевого управления.

Рабочая жидкость из бачка подается насосом под высоким давлением к распределительному устройству (распределителю), расположенному в картере рулевого механизма и механически соединенному с винтом рулевого механизма. При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

Уровень жидкости в бачке должен находиться между двумя рисками

Бачок гидроусилителя рулевого управления установлен в моторном отсеке на кронштейне и закреплен хомутом. В крышке бака имеется указатель уровня жидкости.

УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЁС
