Приводы передних колес

Передний мост

исунок 5.10. Передний мост: 1 – грязеотражатель; 2 – нижняя крышка картера редуктора; 3 – подшипники ведущей шестерни; 4 – корпус дифференциала; 5 – пробка сливного отверстия; 6 – пробка заливного и контрольного отверстия; 7 – подшипник корпуса внутреннего шарнира; 8 – сальник; 9 – корпус внутреннего шарнира привода колес; 10 – пружинная шайба; 11 – стопорное кольцо;12 – крышка подшипника; 13 – регулировочная гайка; 14 – подшипник коробки дифференциала;15 – крышка подшипника; 16 – болт крепления крышки; 17 – опорная шайба; 18 – сателлит; 19 – шестерня полуосей; 20 – картер редуктора; 21 – сапун; 22 – крышка подшипника внутреннего шарнира;23 – ось сателлитов; 24 – регулировочное кольцо; 25 – ведущая шестерня; 26 – распорная втулкаподшипников; 27 – сальник ведущей шестерни; 28 – фланец

Передний мост автомобиля Chevrolet Niva представляет собой главную передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники редуктора переднего и заднего мостов одинаковы (см. «Задний мост»). Картер редуктора переднего моста литой, спереди и снизу закрыт крышками. Крышки картера уплотнены прокладками.

НЕИСПРАВНОСТИ ПЕРЕДНЕГО МОСТА

(см. так же «Шум или стук в переднем мосту»)

Как мы знаем, движение автомобиля происходит за счет передачи крутящего момента от двигателя к колесам. В передней части одним из узлов, принимающих участие в этом процессе, является привод колеса. И перед тем как более детально разбираться в его составляющих начнем с истории модели.

Изменения в семействе ВАЗ-2123, начиная с момента проектирования и заканчивая “возвращением в родную гавань” в 2020 году, не сказать чтобы сильно коснулись данного узла, хотя и здесь уже можно поломать немного голову над цифровыми обозначениями деталей.

Столкнулся с невключением 4-й передачи

Звоночек и нехороший в лучшем случае, в коробке болтается какой-то кусок говна, которые помешал включению.

В худшем — оно заклинит на 4 и не будет выключатся.

У нас так на Таврии начиналось, со 2-ой и кончилось именно клином.

Коробки сам перебирал, но уже не помню, что там и как там ломается.

Ннда. Вот этого только не хватало в отпуске Отпуск в августе, мож что проявится. Машина на гарантии, но везти ее на ремонт, собственно, не с чем: сейчас-то все работает.

Ну, я бы продолжил наблюдение Может стружка куда попала нечаянно, а потом вылетела. Если будет повтор — то надо вскрывать, я думаю, коробку. А пока я бы понаблюдал за ней. Но рекомендую ни при каких обстоятельствах не насильничать при включении передачи, если это повториться.

По своему недавнему опыту, когда у меня не выключилась передча посоветую всегда выключать передачи с выжатым сцеплением и не прилагая заметных усилий. Даже на заглушенном движке. Я тоже приехал в гараж, поставил первую скорость. Потом решил протолкнуть машинку подальше и рукой снял скорость в нейтраль. Рычаг опал, а скорость осталась. Оно, конечно, час под машинкой, рожа в масле и я вернул соответствие скорости и положения рычага. Но всеж. Это я к тому, что у нас в кулисе возможны фокусы всякие. А оно нам надо? :-)))

Наблюдение она прололжает > Может стружка куда попала нечаянно, а потом вылетела. Если будет повтор — то надо вскрывать, я думаю, коробку. А пока я бы понаблюдал за ней. Но рекомендую ни при каких обстоятельствах не насильничать при включении передачи, если это повториться.

Да она особо снасильничать и не смогла бы

> По своему недавнему опыту, когда у меня не выключилась передча посоветую всегда выключать передачи с выжатым сцеплением и не прилагая заметных усилий. Даже на заглушенном движке.

Блин, а кто-то выключает передачу без сцепления ?! Не, ну можно конечно. Но по-моему это нонсенс.

> Я тоже приехал в гараж, поставил первую скорость. Потом решил протолкнуть машинку подальше и рукой снял скорость в нейтраль. Рычаг опал, а скорость осталась. Оно, конечно, час под машинкой, рожа в масле и я вернул соответствие скорости и положения рычага. Но всеж. > Это я к тому, что у нас в кулисе возможны фокусы всякие. А оно нам надо? :-)))

в принципе, можно и без сцепления выключать ничего страшного не будет, если машина идет накатом и нет нагрузки на шестерни. Конечно, делать так никто не делает, автор имел ввиду что на заглушенной машине лучше тоже выжимать сцепление, как я понял.

А вот тут не соглашусь. Валы не крутятся, шестерни без проблем найдут друг друга даже без выжимания сцепления.

З.ы. А на 412-м лишний раз выжимать сцепление не рекомендуется (там выжимной графитовый. Когда он рассыпался у меня раз в полгода, и процедура снятия коробки стала такой же обыденной, как долив воды в омыватель. ), Посему очень даже я привык выключать скорости перед остановкой без сцепления. Кстати и на Шнивке это нормально проходит, но после моей беды я стал очковать

> вообще, ИЖ комби и ИЖ Ода мне прощали выключать и без сцепы. Подкатываешь к светофору на четвертой — шмыг и выключил

+++В смысле подкатываешь на незаведенной ? Ладно, проехали В свое время на львовском автобусе ваще без сцепления переключа- лись, из хулиганских побуждений

> +++++++++++++++++ > Коробка классическая в принципе. Кулиса немного другая. > А не произошло ничего! Просто есть некая щель, куда может переключалка пролезть! Я изучил Шевиниваклуб и оказался там не первым с этим! Все дружно снимали коробки, дефектовали, дефекта не находили и ставили обратно. Одна добрая душа там намекнула, что сысла нет снимать коробку, а просто подвинуть надо передачу в коробке обратно. Что я и сделал, скинул снизу крышку коробки, слив масло ессно, поставил рычаг приблизительно в нейтраль и отверточкой отжал вилку шестерни, сняв ее с первой скорости. Коробка сказала щелк и все вернулось на круги своя

+++ Прикол, однако. Интересно, на рестайлинговой что-то на эту тему поменялось? Че-то, сдается мне, что нет.

+++ Прикол, однако. Интересно, на рестайлинговой что-то на эту > тему поменялось? Че-то, сдается мне, что нет. ++++++++++ Да нет, конечно. Хотя они меняли кулису (сейчас она модифицированная), но это для того, что бы ручка не дребезжала при высоких оборотах. Видимо сам механизм переключения остался без изменений. Я так понимаю все дело в допусках. Обточили пятак кулисы побольше — и он прорывается между толкателей :-)))

Шрус наружный нива, история

Главное отличие, которое должен знать хозяин нивы или нивы шевроле. Шрусы бывают на 22 или 24 шлица, для машин с системой ABS и без таковой. Гранаты на 22 шлица ставились в основном на карбюраторные нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. Далее только 24 шлица. У гранат 22 шлица было два серьезных плюса. Они были меньше по диаметру и как следствие, было больше «мяса» на ступице. Такая поломка, как отлом шляпы на ступице почти не встречалась. Второй момент. Старые нивы экспортировались в Европу в достаточно большом количестве, и там плюнув на автоТАЗ, делали свои запчасти. Я привозил гранаты Loebro, SKF, GKN-Spidan, GLO – все это производители хай класса в области приводов и шрусов. К великому сожалению ни одна из этих фирм не делает шрусы для нивы на 24 шлица. На рынке присутствует куча ярких коробочек, но в большинстве это бренды, сделанные только для России. В дальнейшем речь будет только о шрусах на 24 шлица.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Наружный шарнир можно заменить, не вынимая полуось.

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

Симптомы неполадок

Если во время эксплуатации автомобиля Нива появились следующие признаки неисправности, то необходимо провести дополнительную диагностику:

Помните, что после появления подобных шумов с одной стороны или с обеих сразу затягивать с ремонтом нельзя. Иначе неисправный ШРУС может наделать много бед прямо на ходу. Чтобы убедиться в поломке гранаты, можно ее проверить 2 способами:

1. Выберите ровную площадку, чтобы хватило места для разворота Нивы. Сделайте по ней несколько кругов за и против часовой стрелки, вывернув рулевое колесо до упора. Внимательно прислушайтесь к возникающим звукам. Если они похожи на хруст, переходите ко 2 части диагностики.
2. Установите машину над смотровой ямой и проверьте наличие люфта во всех 4 узлах вручную, раскачивая и поворачивая полуось в разных направлениях. Изношенный шарнир сразу даст о себе знать.

Если при этом обнаружилось, что поврежден пыльник либо из него вытекает вода, то ШРУС в этом месте наверняка пришел в негодность.

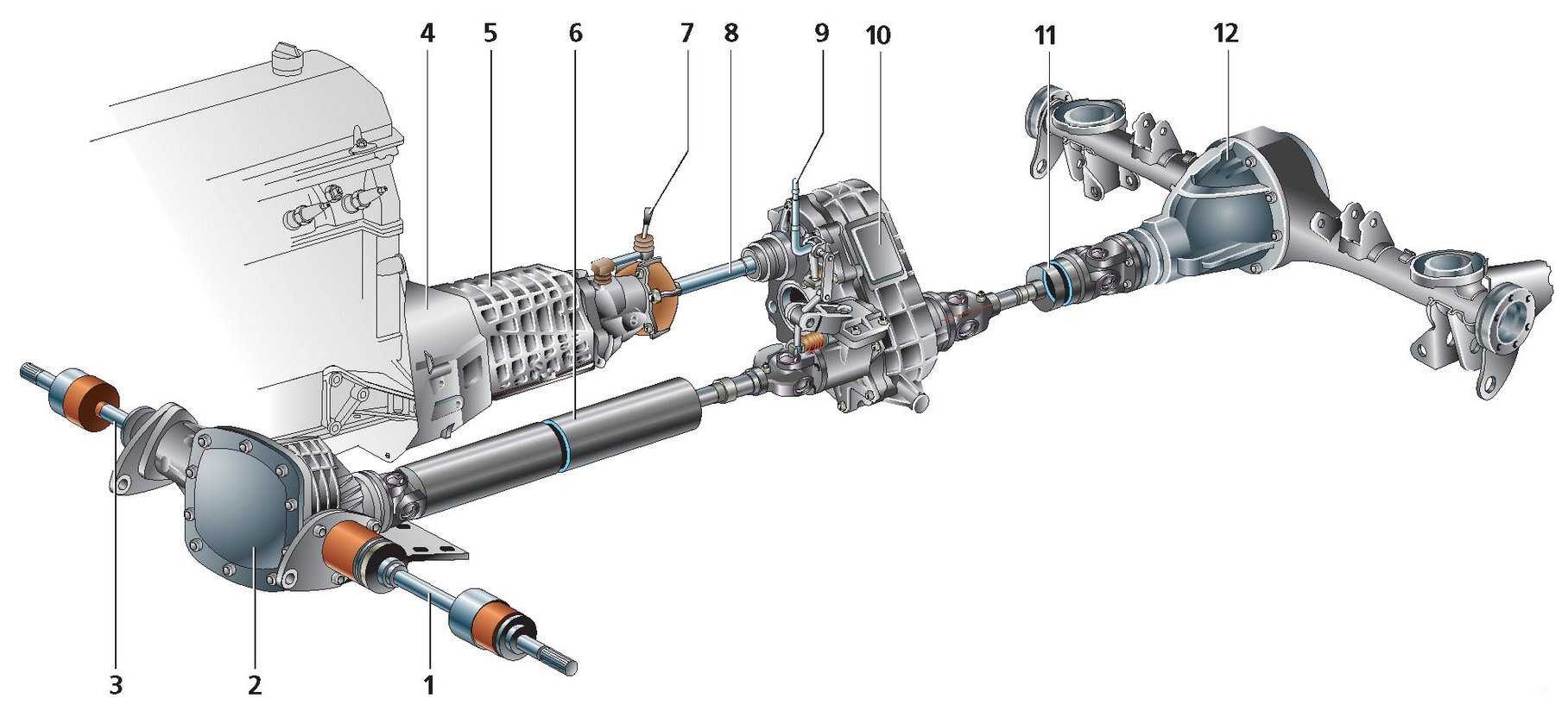

Устройство привода.

Классическая Нива 2121 стала первым российским внедорожником, на который устанавливалась полноприводная трансмиссия. Среди основных особенностей этой трансмиссии была возможность блокировки межосевого дифференциала. Многие ошибочно считают, что данный узел необходим для подключения переднего моста. Но на самом деле, передняя ось всегда находится в подключенном положении. Попробуем подробнее разобраться в конструкции автомобиля.

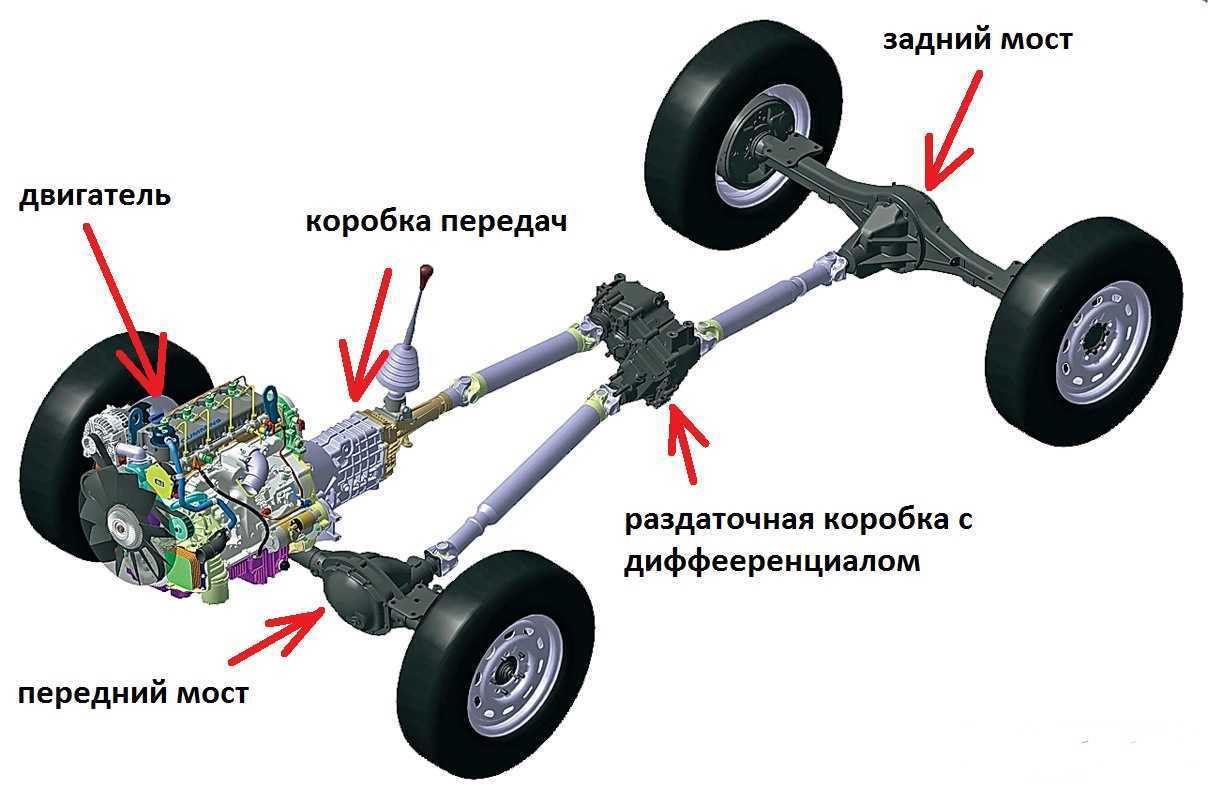

Ходовая часть авто выполнена таким образом, что крутящий момент от двигателя передается через коробку переключения передач сразу на все 4 колеса. Такая схема работы позволяет показать наилучшие качества при передвижении по бездорожью, одновременно с этим значительно снижая на основные детали.

Основные узлы трансмиссии:

• Коробка переключения передач,
• Раздатка,
• Привода и карданные валы,
• Передний и задний редукторы.

Именно раздатка в автомобиле отвечает за распределение крутящего момента между мостами. На Шевроле Нива она двух скоростная и ее наличие обеспечивает следующие преимущества:

• Плавное движение автомобиля на низкой скорости при высоких оборотах двигателя.
• Распределение усилий между осями авто в зависимости от конкретных дорожных условий.

Дифференциал необходим для распределения тяговых усилий. На практике, это позволяет обеспечивать вращение двух колес на одной оси с разной скоростью. На Шевроле Нива установлено 3 дифференциала, что позволяет каждому колесу иметь собственную угловую скорость.

Карданные валы необходимы для соединения раздатки и редукторы мостов. Валы Нивы Шевроле имеют одну интересную особенность: они имеют абслютно одинаковую конструкцию, в результате чего они взаимозаменяемы и при выходе одного из них из строя, при необходимости можно пожертвовать полным приводом, но самостоятельно добраться до ближайшей СТО.

Мосты оснащены внутренними шарнирами, которые передают усилие от раздатки до ведущих колес.

Замена левого привода — еее! — не всё так просто!

Chevrolet Niva 2004

Замена ранее правого, хруснувшего на дороге привода подтолкнула к размышлениям о замене и его собрата, весело поигрывающего шариками в поворотах и отдающего в корпус машины лёгкой, едва уловимой дрожью и стуком при трогании, который на фоне ударов почившего правого шруса просто не был ранее слышен. При первой финансовой возможности был заказан, а при поступлении на склад был мне торжественно вручен заботливой рукой продавца привод в сборе от пресловутой китайской конторы с макаронными корнями «Trialli» — раз уж пошло такое дело, то пусть оба будут одной фирмы.

Само снятие привода особых хлопот не доставило, по сравнению с правым, заставившим меня немного поизвращаться в позиции снизу, поэтому я с довольной физиономией ,водрузив снятый привод на верстак, начал производить действия по снятию крышки . воооот! На это у меня ушло почти 1,5 часа, поскольку предыдущий владелец пепелаца при замене внутренней гранаты судя по всему забивал подшипник молотком. Шрус был неизвестной фирмы, с размером посадочной шейки выше нормального на несколько соток, но раз уж он туда залез, значит и сняться должен. Сложность заключалась в силюминовой крышке,стучать по которой было рискованно возможным изломом оной, посему из сарая был вытащен резиновый килограммовый кувалдометр, с помощью которого (ну и такой-то матери), и временами обычного молотка крышка с небольшими некритическими замятинами всё-же сползла.

Обратный монтаж на новый привод труда не составил. Привалочные плоскости крышки и самого редуктора были зачищены от старого герметика, который служил вместо прокладки, которую старый владелец не удосужился приобрести или вырезать и проклеил чисто по русски на авось. Впрочем — поттёков небыло.

Приводы передних колес Нива Шевроле

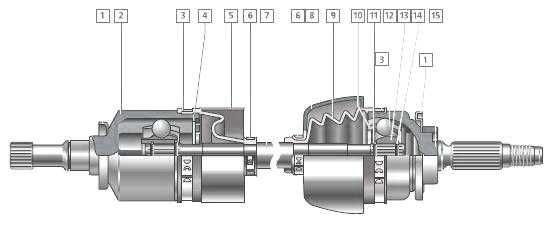

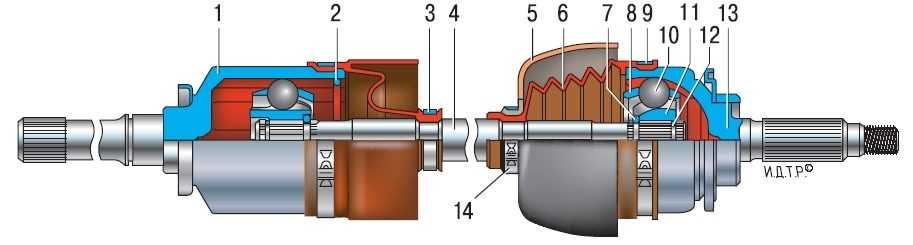

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.

Источник

Замена сальников

Чтобы поменять сальники привода, кроме перечисленного инструмента понадобятся:

• монтировка;
• плоская отвертка;
• деревянный брусок;
• молоток;
• шестигранный ключ на 12;
• съемник (двух- или трехлапый);
• оправка (отрезок трубы, диаметр которой соответствует размеру сальников);
• съемник для стопорных колец;
• динамометр.

Перед заменой сальников придется демонтировать приводы.

Для замены уплотнения ведущей шестерни, необходимо выполнить такие действия:

• Используя динамометр, измерить момент начала вращения ведущей шестерни.
• Зафиксировать фланец: закрутить в его отверстия пару болтов и вставить в них монтировку.
• Открутить гайку крепления.
• Снять шайбу и фланец со шлицов (здесь придется использовать съемник).
• Используя плоскую отвертку, вытащить сальник из посадочного отверстия.

Замена сальника привода выполняется так:

• Снять стопорное кольцо и подпружиненную шайбу.
• Используя молоток, сбить подшипник с посадочного места.
• Демонтировать крышку вместе с сальником
• Выбить старую деталь, используя трубу.
• Смазать новый сальник смазкой и запрессовать в крышку.
• Собрать узел.

Учитывая низкую цену и высокую трудоемкость замены сальника, во время ремонта нужно не экономить на комплектующих и использовать детали от проверенных производителей.

Причины с включением задней, пятой и четвертой

Проблемы с переключением скоростей часто возникают в результате неправильно отрегулированного положения кулисы. Если 5 передача на Ниве Шевроле вылетает после ремонта, необходимо заново отрегулировать привод. Для этого необходимо:

• Включить 5 скорость.
• Ослабить хомут крепления тяги.
• Отвести рычаг назад до упора (при этом нужно контролировать, чтобы 5 передача осталась включенной).
• Очистить наконечник тяги, обезжирить и нанести на него анаэробный фиксатор.
• Покачать рычаг вперед-назад и влево-вправо. Это поможет равномерно распределить фиксатор по соединяемым деталям.
• Соединить тягу с наконечником.
• Выставить рычаг в положение 5 передачи.
• Затянуть хомут.

Эту операцию нужно проводить после каждого разъединения тяги и наконечника.

Если после регулировки наблюдается увеличенный ход рычага переключения скоростей, шумное включение передач, вылетает 4-я или другая передача, придется менять кулису.

Затрудненные включение и вылеты также могут быть следствием износа или поломки шестерен и других деталей КПП. В этом случае лучше обратиться на специализированное СТО.

Замена гранаты

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.

Снять старый пыльник.

Сбить ШРУС с оси при помощи молотка и наставки.
Зачистить все зубья на шестерне полуоси.
Установить новый шарнир на ось.
Поставить пыльник и зажать его хомутами.
Установить ось со ШРУСом на авто.

РАЗБОРКА И СБОРКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или
грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в
негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается
разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка, раздвижные пассатижи, молоток.

1. При помощи отвертки и раздвижных пассатижей снимите большой и

2. малый хомуты с чехла внутреннего шарнира.

3. Сдвиньте чехол по валу.

4. Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы.

5. Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы.

6. Извлеките из шарнира обойму в сборе с сепаратором и шариками.

Любым доступным способом пометьте шарики и пазы обоймы, чтобы установить шарики на прежние места.

7. При помощи отвертки и пассатижей

8. снимите большой и

9. …малый хомуты кожуха чехла наружного шарнира.

10. Сдвиньте кожух и

11. чехол по валу.

12. Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы.

13. Снимите с вала чехол и кожух.

14. Промойте все металлические детали керосином до полного удаления старой смазки.

15. Заполните шарнир смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см 3 для внутреннего – 150 см 3 );

16. Установите шарнир и снятые детали в порядке, обратном снятию.

Признаки и проявления неисправности

Для проведения своевременного ремонта нужно обратить внимание на признаки неисправности. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

• появляется характерный неприятный, резкий звук во время поворотов рулевого колеса;
• звук возникает во время движения задним ходом;
• легкий хруст во время поворота ведущих передних колос;
• усиление хруста и резких звуков во время движения.

Полностью заменять деталь потребуется в случае появления ударов в трансмиссии. Также о необходимости срочного ремонта говорит пробуксовка. Если часто используется для передвижения именно нива как работает полный привод, какой порядок технического обслуживания нужно узнать заранее.
