Как установить поршень первого цилиндра в вмт за 20 минут

Как понять, что метки сбиты, симптомы

После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.

• Пропадает тяга, приёмистость.
• Автомобиль начинает медленнее разгоняться.
• Двигатель перегревается.

В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Последствия неправильного выставления меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали. В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра

В этом положении поршень находится в максимальном удалении от коленчатого вала

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках

В этом положении и надо менять ремень ГРМ

Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

• Метка на маховике.
• Метка на шкиве.
• Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива

Обращаем внимание: прокручивать за шкив распредвала запрещено

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.

Наиболее распространённые случаи:

1. Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.
2. Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.
3. Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.
4. Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.
5. На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.
6. А также возникают другие неприятные последствия.

Приведение в положение ВМТ такта сжатия поршня первого цилиндра Jeep Grand Cherokee /

Приведение в положение ВМТ такта сжатия поршня первого цилиндра

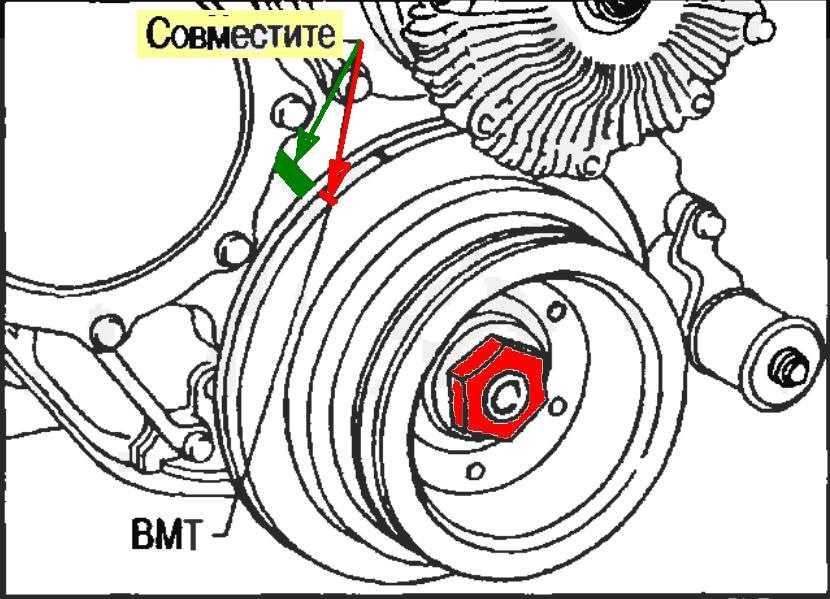

Верхней мертвой точкой (ВМТ) называется высшая точка хода поршня, определяемого вращением коленчатого вала. Каждый поршень достигает ВМТ дважды — в конце такта сжатия и, вновь, в конце такта выпуска, однако, принято подразумевать под положением ВМТ именно ВМТ такта сжатия. Распределительные метки, нанесенные на демпфере крутильных колебаний (см.
иллюстрацию), установленного на передней цапфе коленчатого вала соответствуют ВМТ такта сжатия поршня первого цилиндра.
Приведение поршней в положение ВМТ является основополаг…

Операции по установке первого цилиндра Лада Ларгус в ВМТ

Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующее. 1. Снимите правое переднее колесо. Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.3. Снимите ремень привода вспомогательных агрегатов (см. « »). 4. Снимите правую опору подвески силового агрегата (см. « «). 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива…

8. …до момента совмещения метки на зубчатом шкиве распределительного вала с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia». Помимо меток на шкиве, на ремне привода газораспределительного вала краской нанесена риска А, которая при установке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Выверните болт крепления шкива привода вспомогательных агрегатов…

10 … и снимите шкив

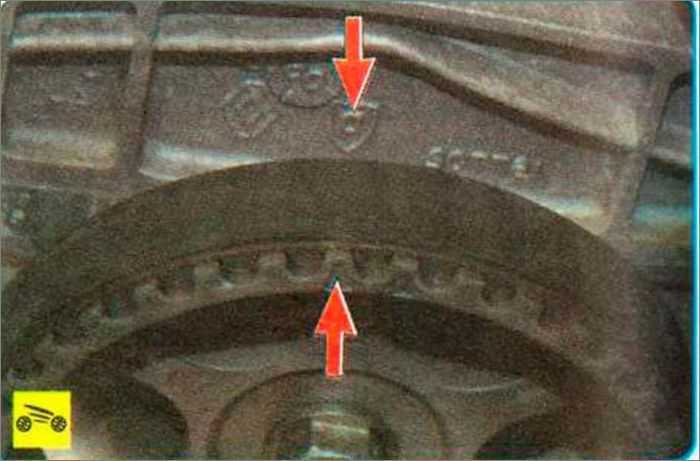

11. Проверьте совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующее.

Вам потребуются: торцовые головки «на 15», «на 18»,ТОRХ 14, ключ«на 13», отвертка с плоским лезвием…

фиксатор коленчатого вала

и фиксатор распределительных валов.

Рис. 1 Фиксатор коленчатого вала Лада Ларгус

Рис. 2 Фиксатор распределительных валов

При отсутствии специальных фиксаторов можно изготовить их по эскизам, приведенным на рис. 1 и 2.

1. Снимите правое переднее колесо. 2. Снимите верхнюю часть правого брызговика двигателя 3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и помпы»). 4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»). 5. Выверните три болта А и отверните две гайки Б крепления верхней крышки привода газораспределительного механизма.

6. Снимите верхнюю крышку ремня привода газораспределительного механизма.

7. Вращая коленчатый вал по часовой стрелке за болт крепления шкива…

8. …установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.

9. Выверните головкой ТОRХ Е14 пробку отверстия для установки фиксатора коленчатого вала. Пробка находится на блоке цилиндров спереди по направлению движения автомобиля, в районе 1-го цилиндра.

10. Вверните в отверстие фиксатор коленчатого вала.

11. Доверните коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы, выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте отверткой с плоским лезвием заглушки распределительных валов…

3. …и выпрессуйте их из задней части головки блока цилиндров. Заглушки распределительных валов при сборке заменяйте новыми.

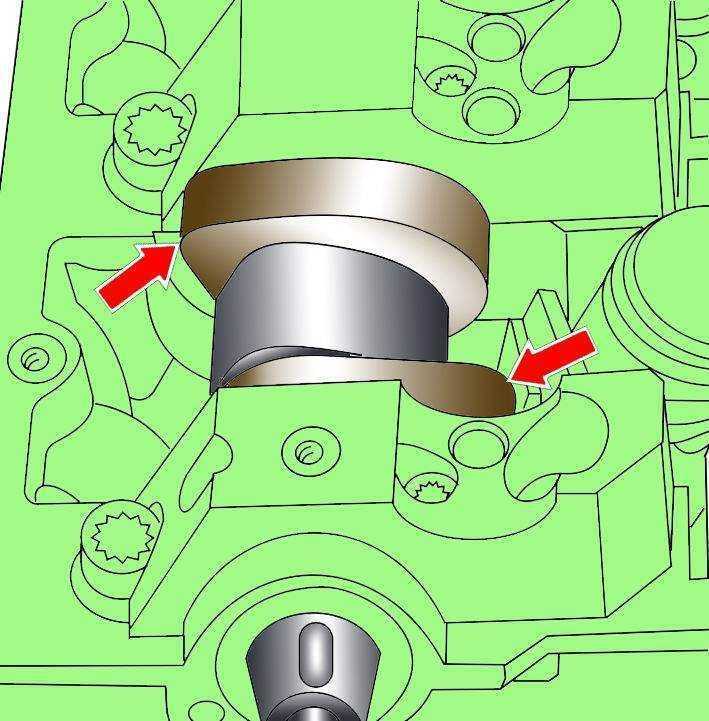

4. При правильной установке поршня 1 -го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении фиксатором распределительных валов. Если пазы заняли неправильное положение и установить фиксатор невозможно, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень привода газораспределительного механизма.

Статья, в которой вы узнаете, где расположены метки ВМТ на машинах ВАЗ. Фото с описанием и как выровнять их расположение.

2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве распределительного вала (бугорок) и на задней крышке ремня привода распределительного вала (усик).

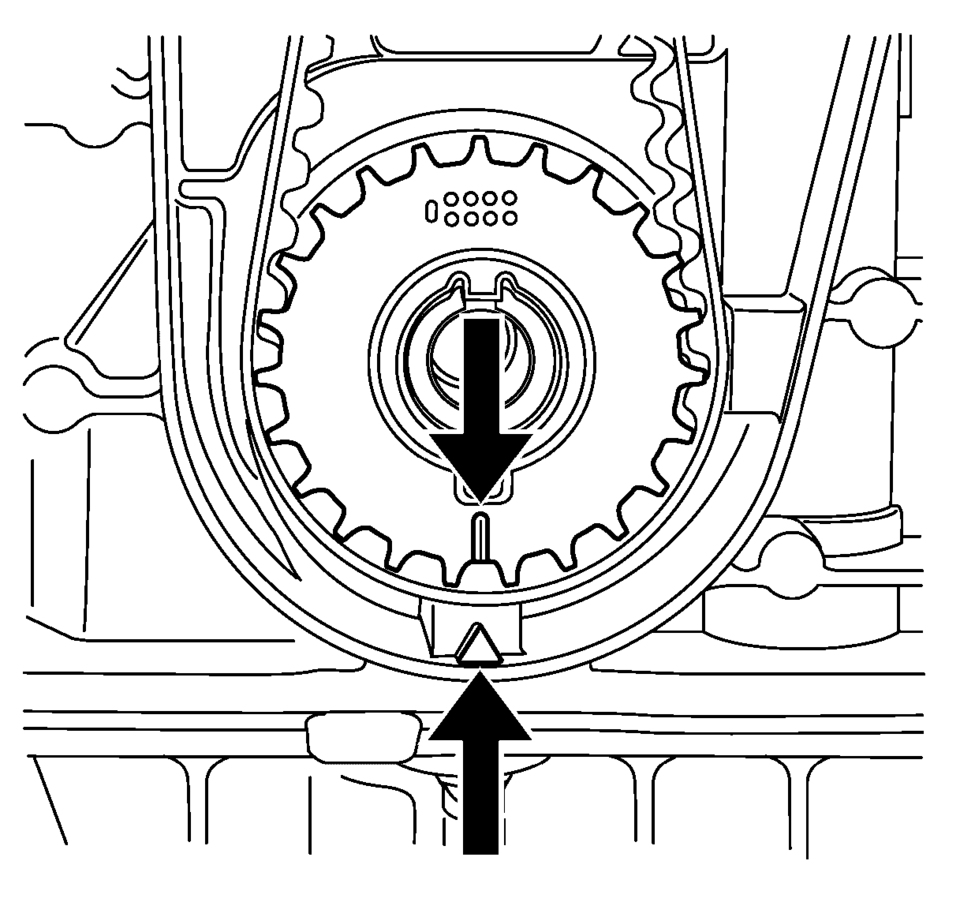

4. На зубчатом шкиве коленчатого вала у всех моторах имеется бугорок, а на крышке масляного насоса — небольшой вырез. Эти метки можно увидеть, только если будет демонтирован шкив привода генератора машины.

снятом блоке

6. Также производитель на 2106 модели отметил метками на корпусе двигателя. Длинная чёрточка «А» расположилась на крышке цепи привода распределительного вала и треугольный паз «В» на кромке ручья шкива коленчатого вала.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Практика

Почему метку на шкиве коленвала нельзя считать истинной? По двум причинам.

1. Когда мы смотрим на метки на шкиве коленвала и на передней крышке цепей, мы делаем это как минимум под углом в 45 градусов. Допустим, что на волгах эти метки достаточно хорошо видны. А вот если перед нами УАЗ «буханка» или «патриот», то метки возможно увидеть, фактически из одной точки, и то если знать куда глазеть. Говорить о точности их совмещения не приходится.
2. Шкив коленвала имеет демпфер. То есть состоит из двух частей, между которыми есть резиновая прослойка. Я не могу сказать, как на заводе собирают шкивы, я этого не видел. Но по опыту работы с данными двигателями могу сказать, что, если смещение виртуальной метки, относительно истинной, на ползуба, вам просто попался идеальный шкив.

Практика

Почему метку на шкиве коленвала нельзя считать истинной? По двум причинам.

1. Когда мы смотрим на метки на шкиве коленвала и на передней крышке цепей, мы делаем это как минимум под углом в 45 градусов. Допустим, что на волгах эти метки достаточно хорошо видны. А вот если перед нами УАЗ «буханка» или «патриот», то метки возможно увидеть, фактически из одной точки, и то если знать куда глазеть. Говорить о точности их совмещения не приходится.
2. Шкив коленвала имеет демпфер. То есть состоит из двух частей, между которыми есть резиновая прослойка. Я не могу сказать, как на заводе собирают шкивы, я этого не видел. Но по опыту работы с данными двигателями могу сказать, что, если смещение виртуальной метки, относительно истинной, на ползуба, вам просто попался идеальный шкив.

Проверка меток ГРМ на одном видео

Часто на автофорумах новички автомобилисты ищут ответ на вопрос – как найти метки на маховике? При этом редко встретишь правильные рекомендации на эту тему. Попробуем разобраться в деле конкретно, дать ценные советы.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Метка для установки момента зажигания или вмт на маховике представляет собой тонкую, будто бы поцарапанную черточку

Находится метка не на венце, естественно, а на зеркале элемента (гладкой плоскости). К сожалению, эта метка часто ржавеет, и автомобилисту бывает полезно изредка чистить ее отверткой или шилом

Метка для установки момента зажигания или вмт на маховике представляет собой тонкую, будто бы поцарапанную черточку. Находится метка не на венце, естественно, а на зеркале элемента (гладкой плоскости). К сожалению, эта метка часто ржавеет, и автомобилисту бывает полезно изредка чистить ее отверткой или шилом.

Одновременно с этой меткой, на зеркале предусмотрены лунки или выемки. Это тоже специальные риски, предназначенные для грамотной установки маховика на оконечность кривошипного вала.

Увидеть метки на балансире кривошипного вала, если ничего не разобрано с машины (не демонтирована коробка), удастся сквозь специальный лючок. Безусловно, нужно воспользоваться помощью ассистента, без этого никак. Один человек должен тихо вращать коленвал, другой – следить за метками. Смотреть надо под хорошим освещением, чтобы не упустить требуемую метку. Если освещения недостаточно, воспользоваться фонариком.

Метку маховика правильнее называть риской. Существует несколько видов меток, и риску нельзя спутать с остальными.

К примеру, на 8-клапанном двигателе отечественной «восьмерки» и более поздних моделей автопрома есть метки следующего типа:

• на звездочке распредвала (метка больше напоминает выступ);
• с тыльной стороны крышки приводного ремня (больше напоминает усик);
• на маховике (риска);
• на тыловой стороне картера сцепления (похожа на треугольник);
• на шкиве кривошипного вала (напоминает точку);
• на крышке маслонасоса (треугольный вырез).

Последние две метки видны только после снятия шкива генераторного привода. Треугольник-вырез картера сцепления лучше просматривается после снятия КПП.

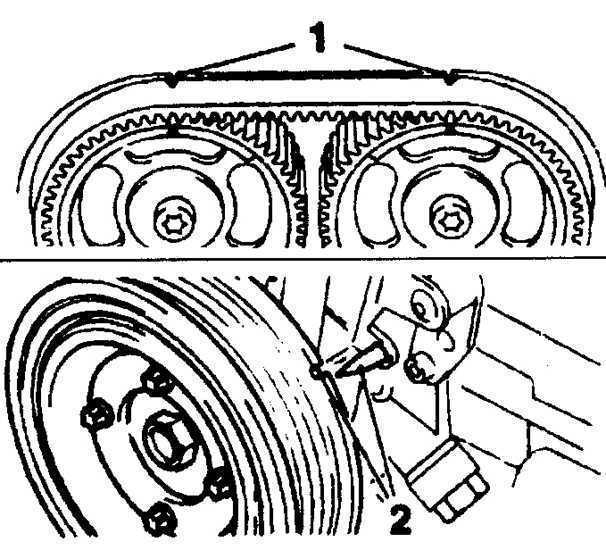

А вот на 16-клапанной силовой установке отечественной 21126 метки, кроме вышеописанных, находятся еще в следующих местах:

• на звездочках обоих распредвалов в виде выступов;
• с тыльной стороны крышки ременного привода распредвалов (вырез-треугольник).

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Двигатели ЗМЗ 406 используются на многих моделях автотранспорта марки «ГАЗ». В частности, двигатель этого типа стоит на модели ГАЗ 31105.

Блок ГРМ двигателя этой серии оснащается двухрядными цепями обеспечивающими передачу крутящего момента. Конструкция предусматривает эксплуатацию двух цепей для передачи нагрузки. Одна цепь состоит из 90 звеньев, вторая из 70 звеньев.

При замене цепей ГРМ рекомендуется производить полную замену всего комплекта механизма распределения и передачи крутящего момента. В частности, необходимо обязательно осмотреть зубья шестерней и произвести замену в случае их стачивания или иного износа.

Ресурс износа цепи зависит от манеры вождения, но в соответствии с рекомендациями производителя, выполнять замену необходимо при пробеге свыше 100 тыс. км. Или раньше, если возникли подозрения в том, что из-за неполадок ГРМ снижен ресурс двигателя.

Не стоит забывать, что в конструкции используются двухрядные цепи, отличающиеся повышенным ресурсом и сроком службы. Это значит, что замена цепи будет производиться достаточно нечасто и проблем с этим узлом возникать не должно.

Проводим установку на ВАЗ 2101-ВАЗ 2107

Примечание!

Начните со снятия головки блока цилиндров с двигателя автомобиля! (Подробнее описано в статье: «Про фазы газораспределения по меткам » в пунктах «1-10»).

Способ 1

Стоя рядом с подкапотным пространством просуньте руку глубоко вниз и проверните специальным ключом по часовой стрелке гайку крепления шкива коленвала. Она указана красным на фото ниже.

Примечание!

При отсутствии вышеописанного инструмента воспользуйтесь головкой «на 36», сняв сперва защиту картера (этот процесс подробно описан в статье: «Замена защиты картера »). Теперь с помощью головки проверните гайку коленвала, но только уже не с верхней, а с нижней части автомобиля.

Метод 2

Сядьте в автомобиль, включите четвёртую передачу, проедьте несколько метров до того, пока все метки не совпадут между собой.

Способ 3

Вам понадобится домкрат. Воспользовавшись им, вывесите одно из задних колёс автомобиля, включите 4-ю передачу и рукой прокрутите по ходу движения автомобильное колесо.

Примечание!

Во всех способах, прокручивать колесо необходимо до момента схождения меток!

Как убедиться, что метки совпали?

1) После снятия головки воспользуйтесь одним из трех вышеперечисленных способов по выставлению меток.

2) Проверьте установились ли метки газораспределительного механизма относительно корпусных меток, для этого:

Подойдите к подкапотному пространству автомобиля и сверьте совпадение метки звездочки распределительного вала с меткой на корпусе.

Метки ВМТ нанесены на зубчатом шкиве распредвала (выступ) и на задней крышке ремня привода распредвала (усик).

Кроме того, метки ВМТ нанесены на маховике (риска) и шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности снята коробка передач.

Дополнительно метки ВМТ нанесены на зубчатом шкиве коленвала (точка) и крышке масляного насоса (треугольный вырез). Метки ВМТ видны только при снятом шкиве привода генератора.

1. Откройте на автомобиле ваз 2108, ваз 2109, ваз 21099 капот и отверните три винта крепления передней крышки ремня привода распредвала. Снимите переднюю крышку ремня привода распредвала.

2. Проверните коленвал за болт крепления к нему шкива 3 привода генератора до совпадения меток ВМТ на шкиве распредвала и задней крышке. Можно также проворачивать коленвал за болт крепления шкива 2 генератора. Запрещается проворачивать коленвал за болт крепления шкива 1 распредвала.

3. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток ВМТ на маховике.

2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия
ОБЩИЕ СВЕДЕНИЯ
Предупреждение
Проворачивайте
коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать
коленчатый вал за шкив распределительного вала).
Рекомендация
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива,
можно сделать это следующими способами:
1. Включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения

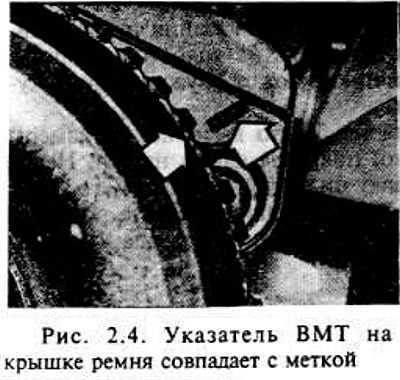

метки на шкиве распределительного вала с меткой на задней крышке ремня привод…

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток
.

Для этого потребуются:

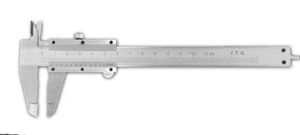

• Штангенциркуль.
• Отвёртка

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте.
   То есть положение у штангена должно быть прямое, а не скошенное.
2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх
   . В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.

3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Последние материалы

Карта как эмоциональное состояние

Туз Пентаклей не показывает человека. Он изображает руку из облака, которая указывает на нечто, что кажется взятым из ниоткуда. Облако изображает перемены и новые возможности. Сияние вокруг руки это благодать Бога. Монета с пентаграммой в руке символизиру.

К чему снится трамвай: ехать в нем, садиться, выходить

Сборник сонников
К чему снится Трамвай во сне по 19 сонникам?
Ниже вы можете бесплатно узнать толкование символа «Трамвай» по 19 онлайн-сонникам. Если вы не обнаружили нужное толкование на этой странице, воспользуйтесь формой поиска по всем сонникам наш.

Луна в весах: влияние на характер человека

Стремление к гармонии или к определенному равновесию
и спокойствию является превалирующим чувством, которое настигает нас в период пребывания Луны в знаке Весов. Данный факт вовсе не означает, что мы знаем, как достичь этой гармонии, или об.

Сочетание с мастью Мечей

Рыцарь Пентаклей приносит пользу. Вы можете быть совершенно уверены, что если он обещал, то придет и останется до тех пор, пока дело не будет сделано в лучшем виде. Он либо уже знает, как добиться этого, либо вскорости узнает. Иногда карта представляет в.

Как установить инжектор ЗМЗ 406 на ВМТ: подробная инструкция с фото и видео

Шаг 1: Подготовка автомобиля

Перед установкой инжектора ЗМЗ 406 на ВМТ необходимо подготовить автомобиль. Для этого откройте капот и проверьте состояние всех деталей и систем. Убедитесь, что двигатель выключен и охлажден. При необходимости, выполните замену фильтров и жидкостей.

Шаг 2: Снятие старой системы впрыска

Перед установкой нового инжектора ЗМЗ 406 необходимо снять старую систему впрыска. Отсоедините все электрические и топливные провода, а также шланги подачи и слива топлива. Ослабьте крепежные болты и аккуратно снимите старую систему впрыска.

Шаг 3: Установка инжектора ЗМЗ 406

Приступайте к установке нового инжектора ЗМЗ 406. Внимательно следуйте инструкции производителя. Сначала аккуратно установите новую систему впрыска на место, затем затяните крепежные болты

Подключите все электрические и топливные провода, а также шланги подачи и слива топлива, обратив внимание на правильную последовательность их подключения

Шаг 4: Подключение и настройка

После установки инжектора ЗМЗ 406 на ВМТ необходимо его подключить и настроить. Перед подключением, убедитесь, что все провода правильно подключены и зафиксированы. Затем запустите двигатель ВМТ и произведите настройку электронной системы управления. Для этого используйте специальное программное обеспечение и следуйте инструкциям производителя.

Шаг 5: Тестирование и настройка

После подключения и настройки инжектора ЗМЗ 406 на ВМТ, проведите тестирование и настройку системы. Запустите двигатель и проверьте его работу на холостых оборотах и при различных нагрузках. Убедитесь, что двигатель работает стабильно и без сбоев. При необходимости, внесите корректировки в настройки системы управления, чтобы достичь наилучших результатов.

Видеоинструкция

Видеоинструкция поможет вам более наглядно понять процесс установки инжектора ЗМЗ 406 на ВМТ. Просмотрите видео перед выполнением работы, чтобы быть готовыми к каждому шагу.

Мы надеемся, что данная подробная инструкция поможет вам установить инжектор ЗМЗ 406 на ВМТ самостоятельно. Следуйте указанным шагам и используйте фото и видео для более полного понимания процесса

Не забывайте осторожно обращаться с деталями и следовать рекомендациям производителя. Удачной установки!

Корпус индикатора

корпус индикатора

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 25-27мм. Лучше всего это подогнать в индивидуальном порядке.

Дополнение

индикатор

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

1. Демонтируют крышку вместе с проводами, которые находятся там.
2. Удаляют шланг вакуумного регулятора.
3. Демонтируют крепление низковольтного провода.
4. Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
5. Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

1. Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
2. Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
3. Демонтируют вакуумный шланг и провод коммутатора.
4. Откручивают две гайки крепления. Ключ используют на тринадцать.
5. Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

https://youtube.com/watch?v=GvUBB9TZEz8

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

1. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

2. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

3. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

В противном случае выворачиваем свечу первого цилиндра.

Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя против часовой стрелки

Угол опережения зажигания max, град:

• — центробежный регулятор 15–18
• — вакуумный регулятор 8–10

Зазор свечи зажигания 0,8 мм

• Сопротивление резистора бегунка*, 5–8 кОм
• Сопротивление наконечника свечи, 4–7 кОм
• Сопротивление центрального контакта крышки*, 8–13 кОм
• Сопротивление обмотки статора 0,4–0,45 кОм

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Выставлял зажигания хочу порадовать вы как нашли на них 3 метки так и ставить нет есть нюанс и с ним можно проебаться долго и долго надо еще смотреть что бы поршень первого цилиндра пришел в верхнее положение когда выставляешь маховик и в этом вся фишка а то можно так поставить на 1 а у тебя будет выставлен на 4 цилиндр и все ставьте метка в метку!

А вращая маховик ключем на 36 я придумал оч забавную вещь ну небыло у меня рядом трубы головка и удлинитель!

А перезарядка гидронатяжителя у меня заняла 5 мин мне понадобилось что бы раскрутить ключ на 19 и большое зубило с ключом не помню на сколько в верхнюю прорезь вставил зубило а в нижний паз ключ на 19 и быстро раскрутил, а вот зарядка взял отрезал от бутылки не большой кусочек свернул

и давя патрон при помощи этого кусочка посадил стопорное кольцо в паз и можно сказать для вырезанию по дереву досодил ее до конца вставил пружину завернул крышку и положил в специальную коробочку что бы не разрядился потому что мне надо было еще идти!

Выводы

Как показывает практика, достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Газораспределительный механизм – это один из важнейших узлов автомобиля. Средний промежуток замены ремня составляет 50-60 тысяч километров. При его замене необходимо правильно произвести установку меток ГРМ. Все нюансы и особенности процесса описаны в этой статье. И помните: неправильно выставленные метки приведут к сбою в работе Вашей машины и дорогостоящему ремонту.

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.
