Проверка и ремонт
Промыть все детали бензином и просушить.
Осмотреть коленчатый вал. Если на нем имеются трещины, его нужно заменить.
Вывернуть пробки, промыть бензином и продуть сжатым воздухом масляные каналы коленчатого вала.
Завернуть пробки и затянуть их моментом 38–42 Н·м (3,8–4,2 кгс·м).
Если на коренных и шатунных шейках имеются незначительные задиры, риски, царапины или овальность шеек превышает 0,01 мм, их следует прошлифовать под ремонтный размер.
После шлифовки отполировать шейки. Шлифовать шейки вала нужно под один из ремонтных размеров, указанных в таблице на третьей странице.
Острые кромки фасок масляных каналов притупить с помощью абразивного конуса.
После шлифовки промыть коленчатый вал и продуть сжатым воздухом масляные каналы.
После шлифования шеек коленвала нужно устанавливать вкладыши коренных и шатунных подшипников соответствующего ремонтного размера.
Осмотреть вкладыши коренных подшипников. Если на них есть риски, задиры, царапины, отслоения, вкрапления твердых частиц и т.д., вкладыши заменить.
Осмотреть маховик.
Если повреждены зубья венца маховика, есть задиры, царапины и т.д. на поверхности, прилегающей к ведомому диску сцепления, маховик заменить.
Если на маховике имеются трещины, его также надо заменить.
В маховик запрессован подшипник носка первичного вала закрытого типа.
Осмотреть подшипник, при обнаружении дефектов (большой люфт, заедание, повреждение защитных колец и т.д.) выпрессовать его из маховика.
Запрессовать новый подшипник заподлицо с нижней гранью фаски отверстия в маховике.
Осмотреть передний и задний сальники коленчатого вала в крышке цепи (на фото) и сальникодержателе.
На них не должно быть повреждений (надрывов, вырывов или большого износа рабочей кромки и т.д.). Поврежденные сальники заменить.
Для этого вынуть с помощью отвертки старый сальник и запрессовать новый.
При большом пробеге автомобиля рекомендуется при разборке двигателя заменить оба сальника.
Измерить диаметры коренных и шатунных шеек коленвала.
Если диаметры шатунных шеек меньше 55,92 мм, коренных — 61,92 мм, нужно прошлифовать шейки под ремонтный размер.
Шлифовать нужно все коренные или шатунные шейки, даже если только одна шейка меньше указанного предельно допустимого размера.
Разборка коленчатого вала
Разборка коленчатого вала требуется перед шлифовкой его шеек, и для замены звездочки привода газораспределительного механизма.

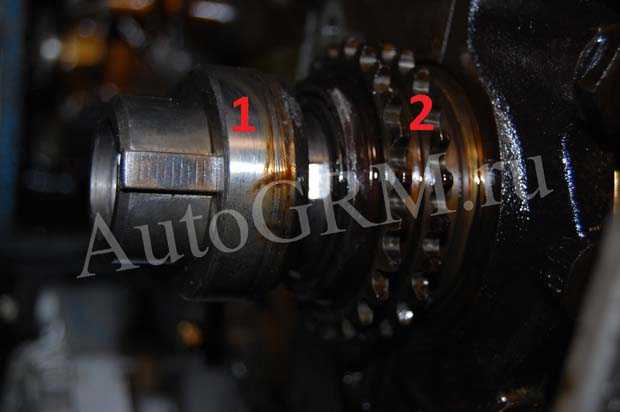

Съемником спрессовываем муфту.
Если съемника нет, снимаем ее ударами через латунную оправку.
Поддев отверткой, снимаем резиновое кольцо, предварительно выбив шпонку из прорези вала.
Спрессовываем звездочку латунной оправкой и, поддев отверткой, извлекаем шпонку звездочки
После шлифовки шеек коленчатого вала болтом с головкой “на 14” и законтренными гайками выворачиваем заглушки.
Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.
Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом
Заворачиваем заглушки масляных каналов на место

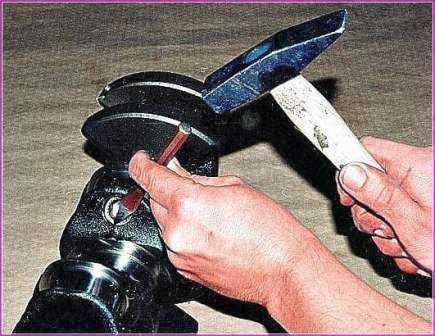

Бородком раскерниваем кромки заглушек
Собираем вал в обратной последовательности.
Запрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.
Установка
Установку производят в порядке, обратном снятию, с учетом следующего:
- 1. В крышки коренных подшипников устанавливают вкладыши без канавок, а в постели — с канавками.

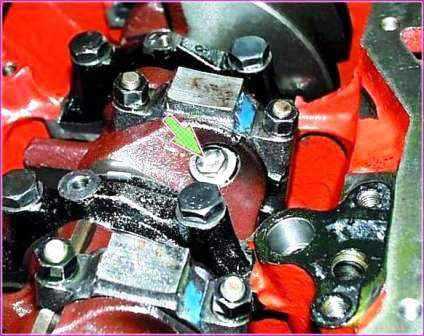

- 2. Верхние полушайбы упорного подшипника устанавливают в проточки постели 3-го коренного подшипника антифрикционным слоем к щеке коленчатого вала, нижние — вместе с крышкой, при этом усики полушайб должны войти в проточки крышки.
- 3. Перед установкой смазать коренные и латунные шейки коленчатого вала, вкладыши коренных подшипников и полушайбы упорного подшипника моторным маслом.
- 4. Болты крышек коренных подшипников затянуть моментом 100–110 Нм (10–11 кгс·м).
- 5. Болты крепления маховика затянуть моментом 72–80 Нм (7,2–8,0 кгс·м). Перед присоединением шатунов провернуть коленчатый вал. Он должен вращаться легко, без заеданий.
Установка
Установку производят в порядке, обратном снятию, с учетом следующего:
1. В крышки коренных подшипников устанавливают вкладыши без канавок, а в постели — с канавками.
2. Верхние полушайбы упорного подшипника устанавливают в проточки постели 3-го коренного подшипника антифрикционным слоем к щеке коленчатого вала, нижние — вместе с крышкой, при этом усики полушайб должны войти в проточки крышки.
3. Перед установкой смазать коренные и латунные шейки коленчатого вала, вкладыши коренных подшипников и полушайбы упорного подшипника моторным маслом.
4. Болты крышек коренных подшипников затянуть моментом 100–110 Нм (10–11 кгс·м).
5. Болты крепления маховика затянуть моментом 72–80 Н·м (7,2–8,0 кгс·м). Перед присоединением шатунов провернуть коленчатый вал. Он должен вращаться легко, без заеданий.
Что делать сорвало резьбу под болтом подушки?
Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.
Фото. Углубляем отверстие под болт.
В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.
Фото. Метчик для нарезания резьбы в головке.

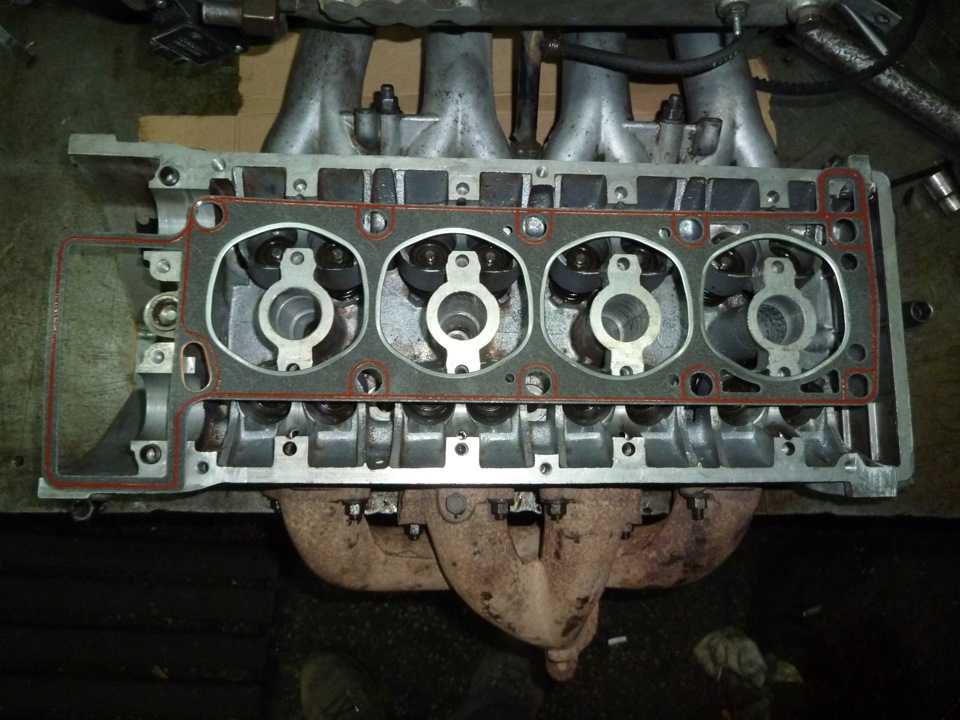

Сборка 406 ЗМЗ, ремонт головки. Видео.
Горобинский С.В.
Завершение ремонта и проверка работоспособности
После замены полукольца коленчатого вала ЗМЗ 406 без снятия двигателя, необходимо провести завершающие работы и проверить работоспособность двигателя. Вот основные шаги, которые нужно выполнить:
Установка коленчатого вала. После того как новые полукольца установлены на коленчатый вал, необходимо аккуратно установить вал в его фланцы в блоке цилиндров. Убедитесь, что вал находится на своем месте и надежно фиксируется.
Установка поршней и шатунов. Верните поршни на свои места, аккуратно проведите установку шатунов. Убедитесь, что все детали взаимодействуют между собой корректно.
Сборка и установка остальных компонентов. Верните все остальные компоненты двигателя на свои места, такие как масляный насос, привод распределительного вала, система питания и т.д. Убедитесь, что все детали подключены и закреплены надежно.
Запуск двигателя и проверка работоспособности. После завершения всех работ, проведите запуск двигателя и произведите проверку его работоспособности
Обратите внимание на плавность работы двигателя, отсутствие посторонних шумов или вибрации.
В случае обнаружения любых проблем с работой двигателя, рекомендуется обратиться к квалифицированному специалисту для дальнейшего диагностирования и ремонта. Исправная работа полуколец коленчатого вала является ключевым фактором в надежной и эффективной работе двигателя ЗМЗ 406.
Начальный этап разборки
Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:
- Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
- Демонтируйте все патрубки, ослабив хомуты крепления.
- Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
- Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
- Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
- Выкручиваете крепления муфты привода крыльчатки вентилятора.
- Снимаете крыльчатку и муфту.
- Снимаете жидкостный насос.
- Отключаете и демонтируете датчик на коленчатом валу.
- Снимаете шкив коленчатого вала и поддон.
Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.
Может ли перескочить ремень грм
В двигателях внутреннего сгорания встречается неисправность, когда перескакивают на одно или несколько положений зубья ремня ГРМ или звенья цепи. В такой ситуации параметры силового агрегата существенно изменяются.
Это может привести к серьезным последствиям. Каким образом определить наличие такой неисправности, как предотвратить ее, что делать для устранения проблемы?
Причины перескакивания ремня, цепи ГРМ
Основные причины перескакивания ремня ГРМ:
Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:
Симптомы неисправности
Основные признаки того, что ремень или цепь проскочили:
При появлении подобных признаков следует прекратить движение (запуск двигателя), продиагностировать двигатель либо обратиться к мотористу.
ЗМЗ-406, метки ГРМ — инструкция по установке
Автомобили 19 октября 2017 Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.
Особенности конструкции
Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.
Всего существует четыре фазы, в которых функционирует система газораспределения:
- Впуск топливной смеси в камеру сгорания.
- Такт сжатия.
- Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
- Выпуск отработанных газов.
Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.
Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.
Где расположена цепь?
На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.
В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.
Признаки поломки газораспределительного механизма
Среди основных признаков неисправностей в механизме газораспределения можно выделить:
- существенное падение мощности мотора;
- появление хлопков в коллекторах впуска и выпуска;
- снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).
Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.
Характерные неисправности
При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.
При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием
Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега
Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.
Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

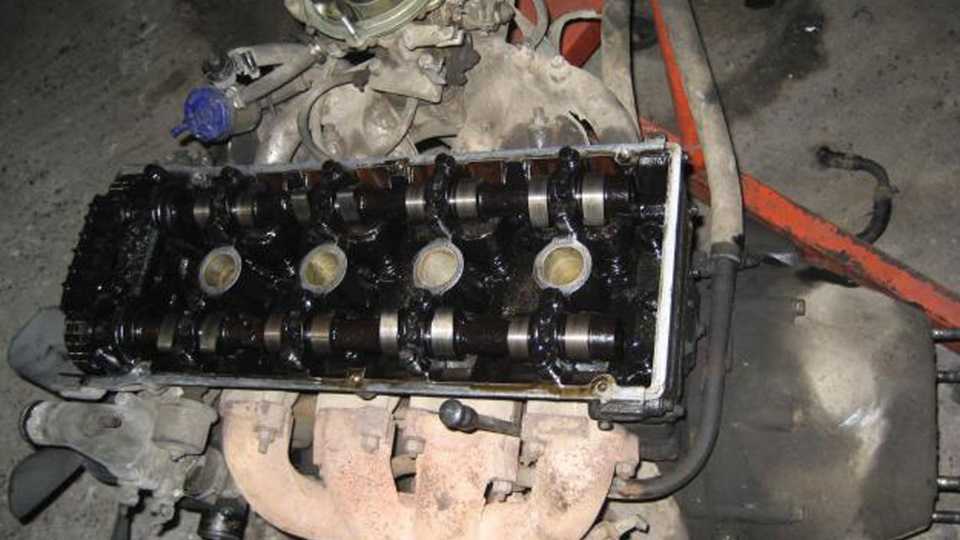

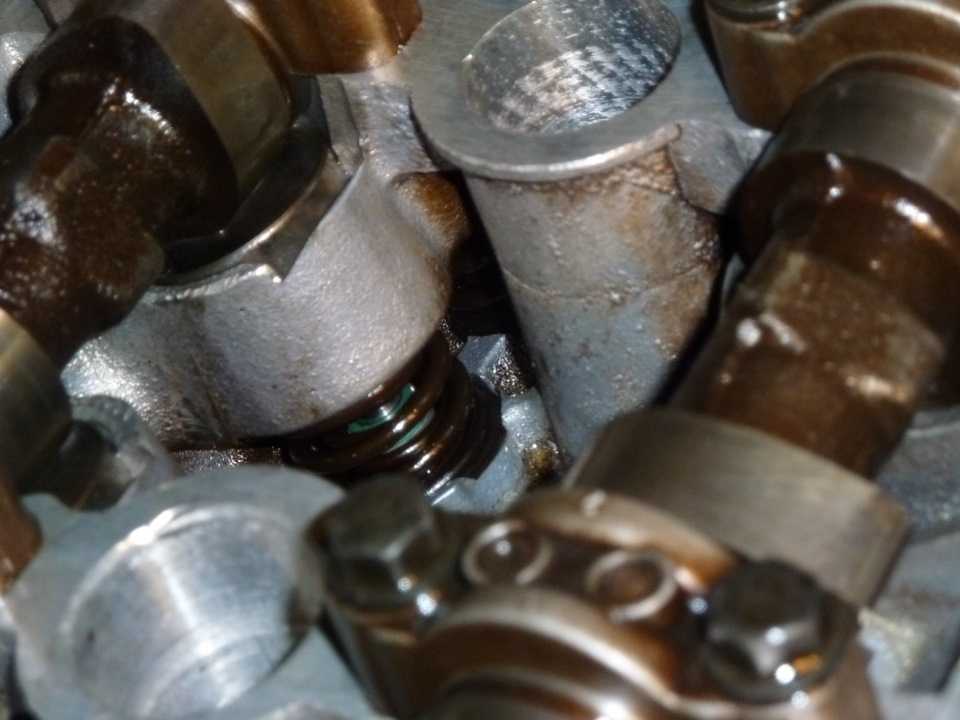

Установка распредвалов змз 406, засада
В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.
Начинаем сборку
Одеваем новую звездочку коленвала и сразу выставляем метку.
Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.
Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.
Проверяем еще раз совпадение меток.
Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.
Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.
Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.
Ставим верхний успокоитель и еще раз проверяем все метки.
Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.
Какие полукольца лучше, виды
Штатно устанавливаются обычно детали разных материалов — со стороны ГРМ сталеалюминиевое или бронзовое кольцо, а со стороны маховика — металлокерамическое (жёлтого цвета), бронзовое, медное. В продаже, как правило, чаще встречается металлокерамический вариант. Если изделие оригинального производства, то одна упорная шайба покрывается антифрикционным слоем.
Специалисты рекомендуют устанавливать бронзовые изделия. Но выбор зависит исключительно от предпочтений самого владельца
Главное — обратить внимание на прорези, которые должны быть на деталях. Они предназначены для свободной подачи масла к коленвалу
А вот еще информация по материалу изготовления:
- бронзовые цельные — в защитном покрытии не нуждаются;
- сталеалюминиевые, покрытые сплавом алюминия;
- металлокерамические с бронзографитовым напылением.
Выбор изделия должен подразумевать также обязательный нюанс — износу во время работы двигателя подвергается не только упорный элемент, но и поверхность коленвала
Поэтому крайне важно правильно суметь подобрать размер стопора, тип и заводской номер. Обязательно, чтобы детали целиком отвечали штатным требованиям и покрывались специальным защитным слоем
Как правило, точный размер определяется ещё до непосредственного процесса замены. Однако это умеет делать только специалист, сумевший по косвенным признакам составить картину, царящую внутри блока. Другими словами, насколько изношены посадочные гнёзда, и какого размера шайбы нужно ставить. Поэтому в обычных условиях, когда установка производится своими руками, приходится определять это в ходе работы. Если после монтажа полуколец замер плоским щупом показал значение люфта выше стандартного — 0,06-0,26 мм или 0,35 мм, стопорные элементы надо менять на один размер выше.

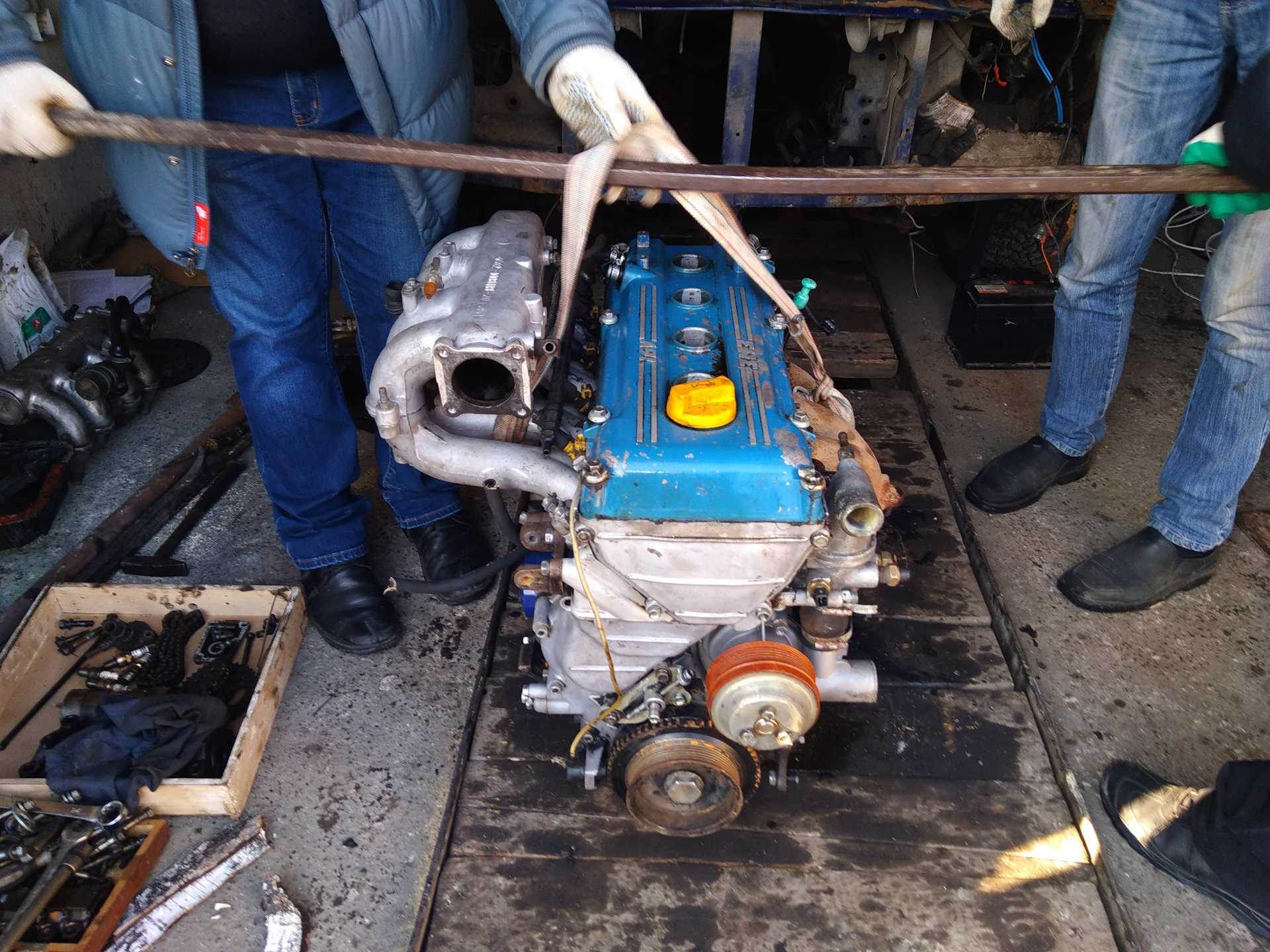

Ваш 406 двигатель практически готов к использованию.
Соберите все элементы под капотом автомобиля, выдерживая очередность, обратную разборке.
Залейте предпочтительное масло. Не забудьте об охлаждающей жидкости. Убедитесь в отсутствии любого рода протечек. Освободите реле от колодки, прокрутите двигатель стартером – так вы заполните масляную систему. В процессе выполнения данного этапа, ориентируйтесь на показатели датчика давления.
В завершение выполните установку и подключение остальных элементов и заведите автомобиль. Убедитесь в отсутствии течей. Проверьте показатели давления масла, температуры и другие значимые параметры. Обнаруженные проблемы устраняйте сразу же. Вам остается лишь дать двигателю поработать несколько часов на холостом ходу, периодически проверяя его состояние, после чего мотор можно принимать в постоянную эксплуатацию, следуя всем требованиям в отношении обкатки новой машины.
Удачной работы!
Закончили осмотр, приступаем к силовым упражнениям
Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.
Отсоединяем все мешающие патрубки.
Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

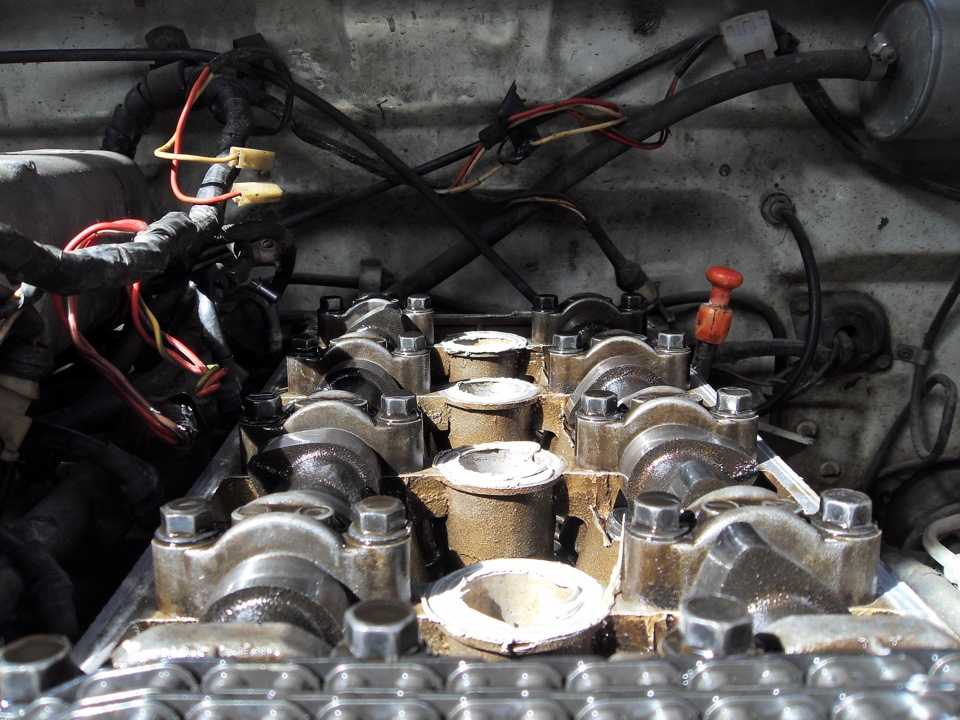

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

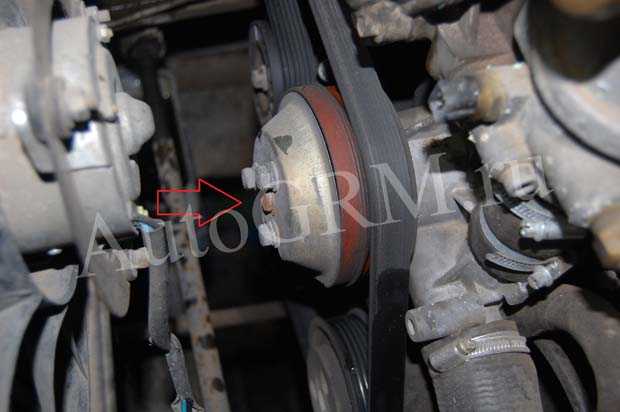

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.
Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.
Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

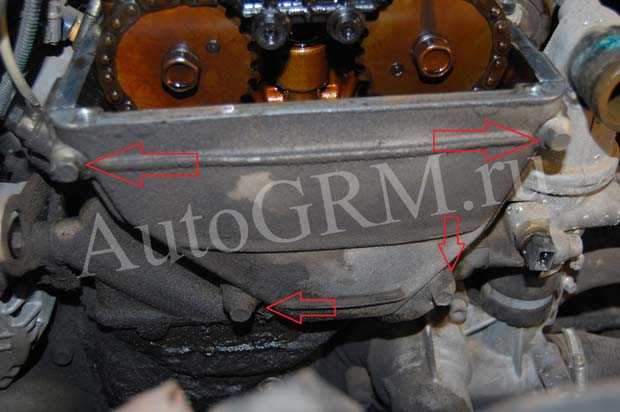

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.
Снимаем генератор вмести с треугольной пластиной.
Откручиваем болт на 10 датчика положения коленвала.
Убираем датчик в сторону, что бы не мешал.
Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

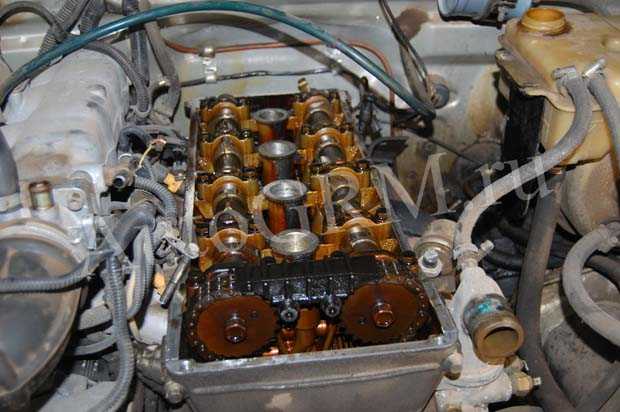

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.
Аналогично для распредвала выпускных клапанов.
Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.
Ослабляем хомуты патрубков помпы.
Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

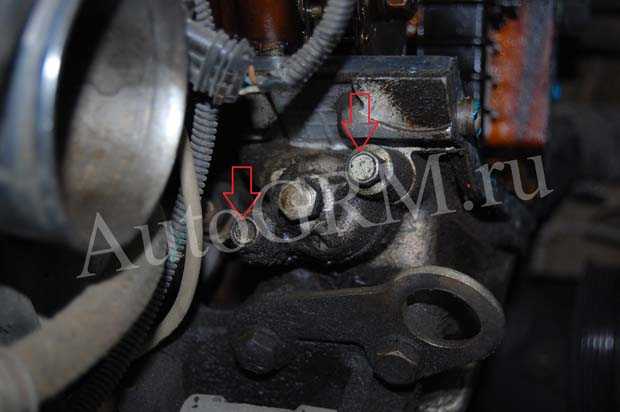

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.
Снимаем крышку и сам гидронатяжитель.
Аналогично и нижнем.
Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.
Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).
Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.
Вот такая страшная картина предстает перед нашим взором.
Теперь снимаем нижнею крышку ГРМ.
Шестигранником откручиваем винты верхнего успокоителя и снимаем его.
Аналогично со вторым. Снимется он вместе с цепью.

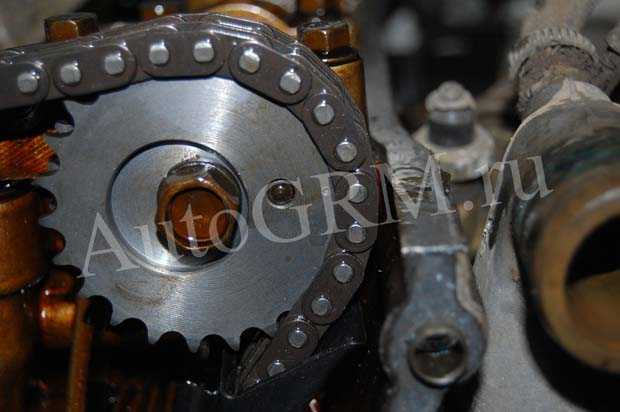

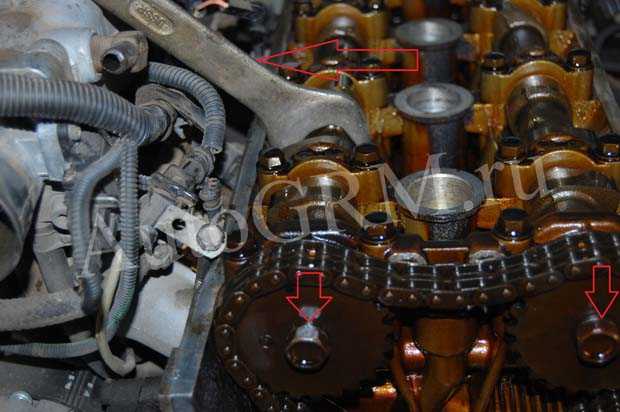

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.
Снимаем звездочки распределительных валов и цепь с успокоителем.

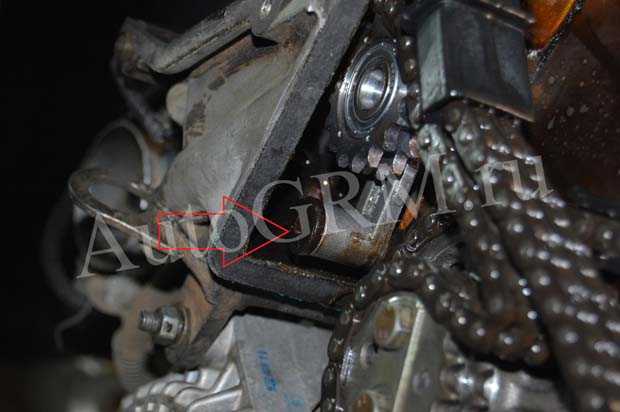

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.
Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.
Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.
Для этого лучше всего подойдет двулапый съемник.
А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.
Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.
