Момент затяжки болтов гбц приора 21126

Особенности затяжки креплений

С этой работой сможет справиться даже не профессионал

Важно соблюдать два правила – момент затяжки и последовательность работы с крепежами. Момент затяжки на двигателях с 8 и 16 клапанами не имеет отличий, тогда как последовательность отличается

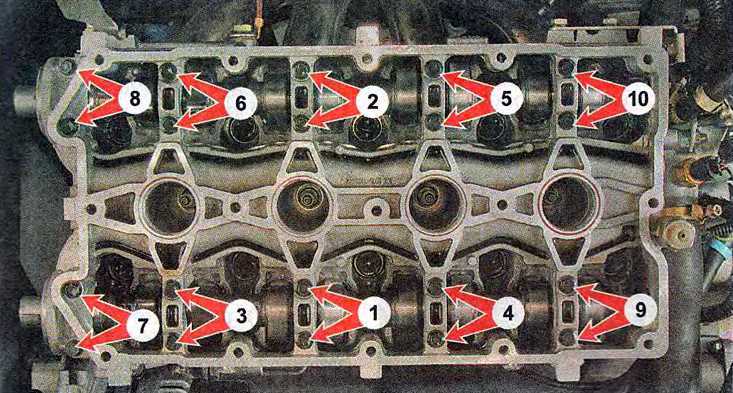

Обратите внимание на приведенные схемы, на них цифрами указана очередность затягивания болтов

Уделить внимание блоку цилиндров необходимо:

если в процессе эксплуатации от вибрации болты расшатались (неисправность обнаруживается по пропусканию прокладки);
после демонтажа ГБЦ и установки;
если заменена железная прокладка;
во время тюнинга блока цилиндров.

Перед работой возьмите инструкцию от вашей «Приоры», чтобы разобраться в том, какой двигатель установлен на автомобиле.

Очистка клапанных каналов

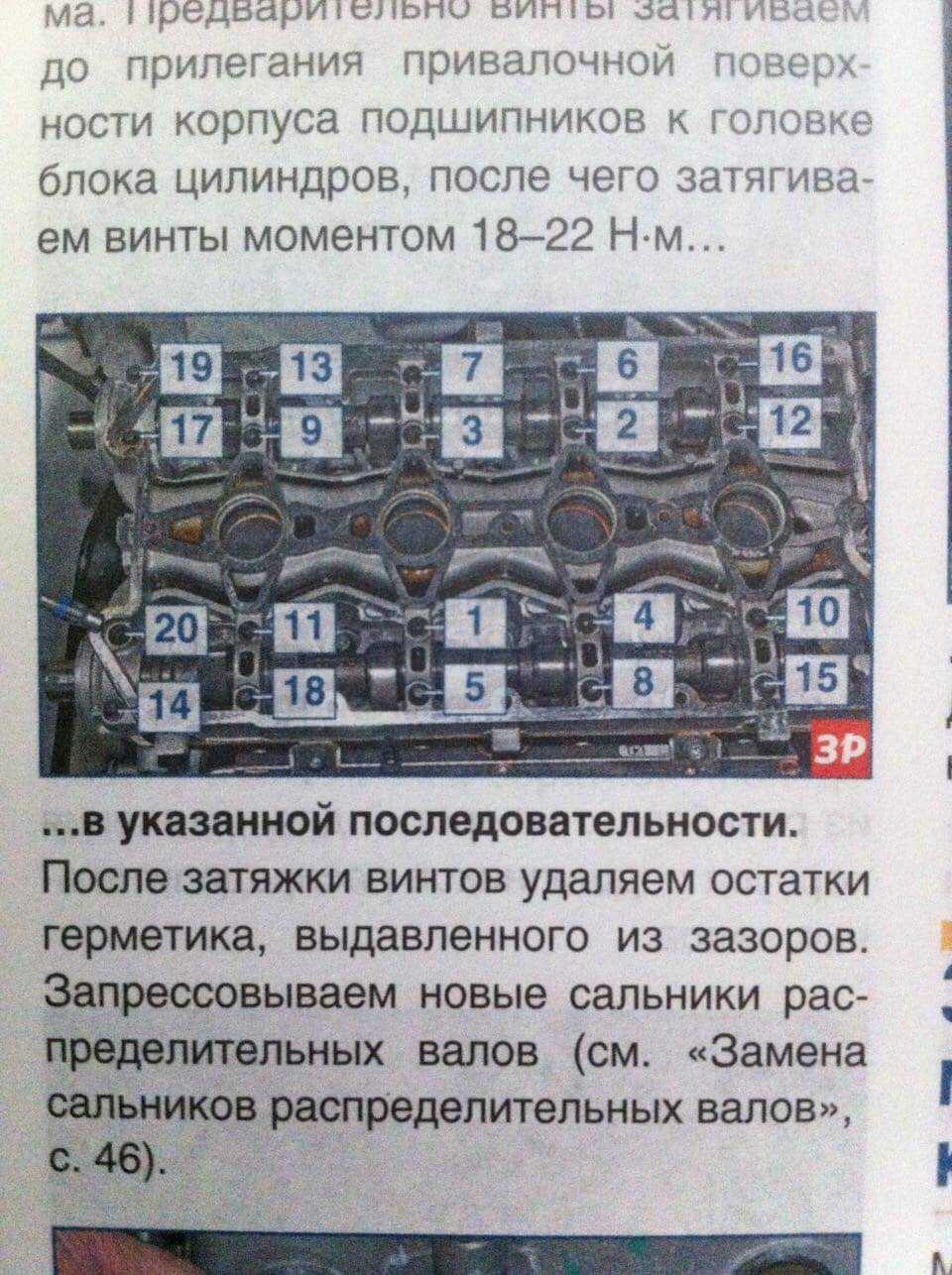

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

Плоской отвёрткой;
Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

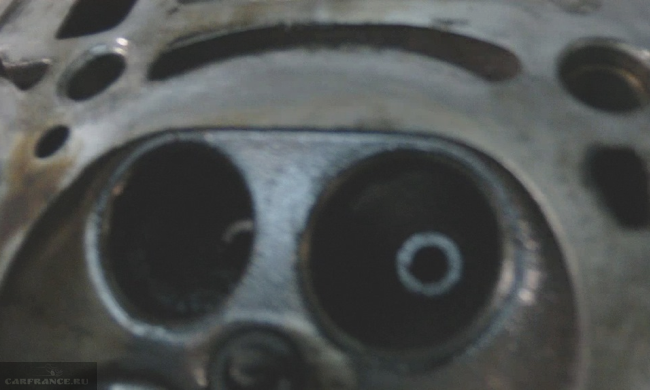

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

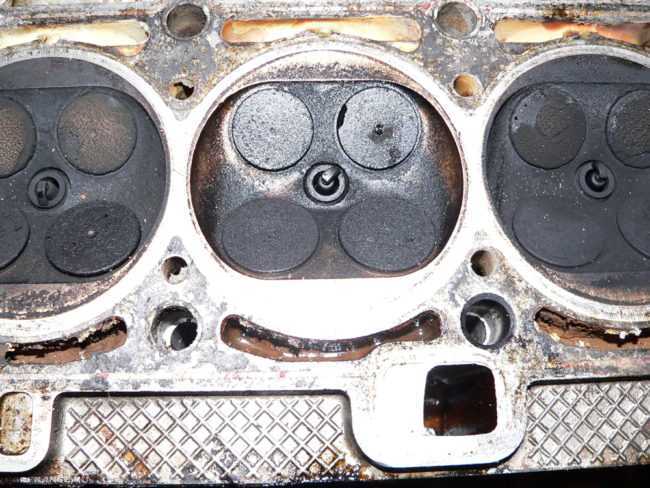

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки.
Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Этапы ремонта головки блока

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Мойка и опрессовка

Процесс мойки автомобильных запасных частей горячим керосином

Для того чтобы помыть головку, она должна быть полностью разобрана, то есть демонтированы все детали, которые можно легко снять. Для полноценной мойки необходимо 12 литров горячего керосина. На автосервисах это делают при помощи распылителя, который подает жидкость под давлением. Так, смывается вся грязь и остатки металличесской стружки. Мойка проводится до тех пор, пока ГБЦ не станет полностью чистой.

Процесс опрессовки головки блока цилиндров

Опрессовка – это процесс, при котором проверяется целостность детали. Опрессовку можно проводить двумя способами, которые в принципе похожи. Первый – закрытие всех щелей и наполнение водой деталь. Есть, где-то проступит или потечет вода, то нарушена целостность и необходим ремонт. Второй способ – закрываются все щели, и головка погружается в водный раствор. Сразу будет видно, где имеет место разгерметизации детали. В случае, если целостность головки нарушена, то необходимо реставрировать ее.

Демонтаж седел

Прежде чем перейти к остальным этапам капитального ремонта, необходимо снять седла клапанов. В лучшем случае, они легко выбьются с посадочного места, а если нет, то придется применить русскую смекалку.

Клапан приваривается к седлу и выбивается из посадочного места

Итак, что же делать если седла клапанов не выбиваются? Решение простое. Необходимо приварить к ним трубку, чтобы рабочий конец проходил через канал направляющей втулки и выбивать, пока седло не соскочит с посадочного крепления. Конечно, на кольце места крепления седла могут образоваться трещины или отколоться кусочек. После совершения процедуры необходимо осмотреть место и при необходимости заварить аргоновой сваркой.

Возможные последствия

Утечка смазки через сальник не страшна лишь до поры до времени:

Не стоит забывать и о том, чем грозит мотору утечка масла из системы смазки, во-первых, повышенный износ вследствие работы деталей на сухую, во-вторых, расход масла на доливку, цена которого тоже в копеечку
Ремень газораспределения может перепрыгнуть через зуб шкива и даже сразу несколько зубьев и все по причине попадания масла на зубья ремня вызванное подтеканием сальника распредвала, от которого появляется масляная пленка на ремне газораспределения
От попадания смазки (смазка это химия) ремень начинает расползаться и может оборваться под нагрузкой на полном ходу автомобиля, последствия сами представляете какие
Поэтому при обнаружении даже незначительных масляных пятен на кожухе ремня газораспределения, необходимо не откладывая установить причину возникновения пятна

Немного о том, что такое сальник вообще:

Сальником называется резинометаллический манжет, который служит для уплотнения вращающихся частей агрегатов и не допускает вытекания жидкостей (смазки) из них
Название «сальник» пошло еще от древних автомобилей, где вместо манжеты применялся смазанный салом (жиром) войлок
Манжет имеет специальную кромку, которая при вращении создает завихрение, препятствующее вытеканию смазки из агрегата
Важно не перепутать направление вращения (различают манжеты левые и правые) иначе новый идеально установленный манжет будет течь

Это интересно: Как замкнуть стартер напрямую ВАЗ-2114 — фото и видео

Моменты затяжки ГБЦ

Затягивать ГБЦ необходимо в три захода. Затяжка болтов головки на 16-ти клапанном моторе отличается от 8-ми клапанного мотора. В 16-ти клапанном моторе применяются болты меньшего диаметра, поэтому момент затяжки на них меньше чем на болтах от 8-ми клапанного мотора.

Следует отметить, что АвтоВАЗ дает одни и те же моменты затяжки как для 8-ми клапанных моторов, так и для 16-ти клапанных, но как показывает практика болты меньшего диаметра применяемый в 16-ти клапанных двигателя не держат тот момент, который рекомендует мануал АвтоВАЗа.

Момент затяжки ГБЦ для 16-ти клапанного двигателя ВАЗ 2170:

1-й прием: Затяжка с усилием 20 Н*м;
2-й прием: Доворот на 90°;
3-й прием: Доворот на 90° завершающий.

При такой схеме затяжки ГБЦ, болты не «плывут», не растягиваются, не ломаются, а самое главное обеспечивают плотное прилегание прокладки к блоку и головке, что исключает риск пробоя прокладки.

Момент затяжки ГБЦ для 8-ми клапанного двигателя ВАЗ 2170:

1-й прием: Затяжка с усилием 20 Н*м;
2-й прием: Затяжка с усилием 60 Н*м;
3-й прием: Доворот на 90°;
4-й прием: Доворот на 90° завершающий.

Следует отметить что такой момент характерен только для 8-ми клапанных ГБЦ, так как болты крепления головки в таких ДВС имеют больший диаметр и, следовательно, держат больший момент затяжки.

Категория: Ремонт

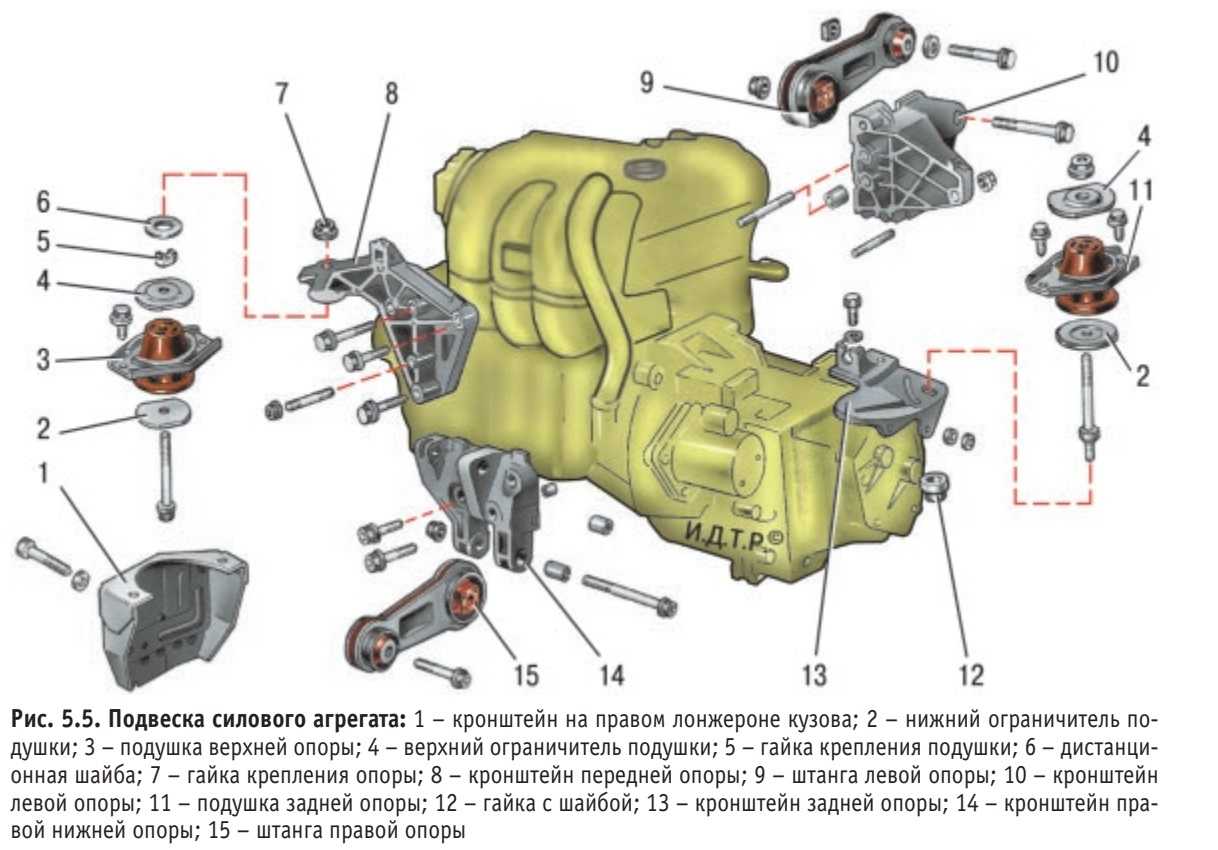

Опоры

Момент затяжки ВАЗ 21126Опоры
Позиция	Резьба	Момент затяжки Н-м (кгс-м)
Болт крепления кронштейна передней опоры подвески к двигателю	М10х1,25	32,2-51,9 (3,3-5,5)
Гайка болта крепления передней опоры подвески двигателя	M10	41,7-51,5 (4,25-5,25)
Гайка болта крепления левой опоры подвески силового агрегата	M10	41,7-51,5 (4,25-5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата	M10	31,9-51,5 (3,3-5,3)
Болт крепления задней опоры подвески силового агрегата	М10х1,25	27,4-34,0 (2,8-3,5)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата	М12	60,7-98,0 (6,2-10,0)
Данные взяты из руководства по ремонту Приора

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла. Шлифовка ГБЦ обойдется в пределах 450-900 руб.

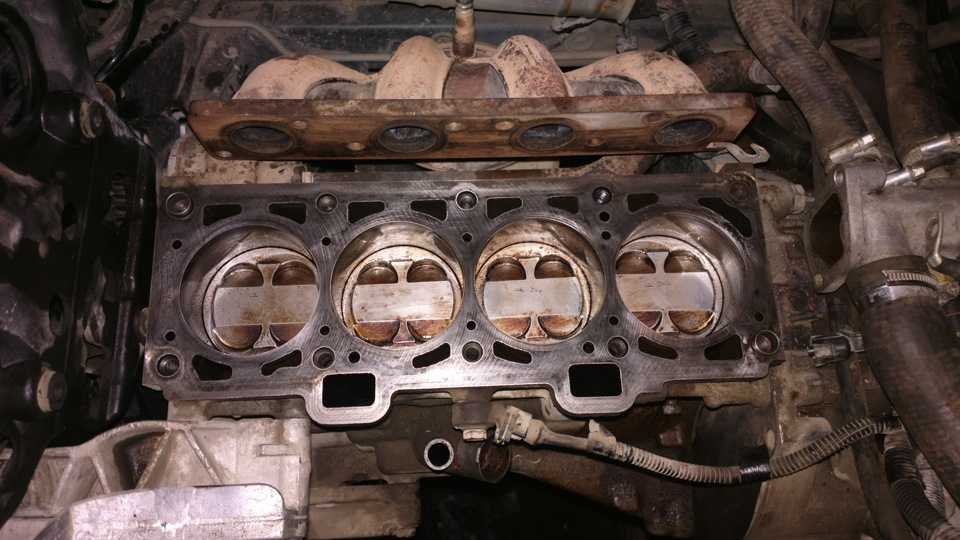

Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Детализация установленного ценника

Формирование цены за проведение замены прокладки ГБЦ происходит под влиянием множества факторов. Первый из них – карбюраторный или инжекторный двигатель? В случае с последним, процесс замены несколько усложнятся. В денежном эквиваленте разница станет в 500 рублей.

Большую роль играет еще и марка автомобиля. Несомненно, владелец отечественной классики может рассчитывать на самую минимальную цену – приблизительно 4 000 рублей. Цена имеет место при условии посещения СТО. Самостоятельная замена обойдется значительно дешевле.

От степени сопротивления последних коррозии, зависит то, насколько быстро вода/антифриз попадут в масло – первая причина замены, упомянутая в вышеупомянутом списке. Лучше всего превысить выделенный бюджет на 500 рублей, и купить качественную прокладку.

Помимо вышеупомянутой, в процессе соединения ГБЦ с блоком двигателя, еще принято использовать «графитовку». Ее цена может достигать 300 рублей за один тюбик. Она является практичным заменителем герметика, который наносят по периметру прокладки. Стоит отметить, что «графитовка» не выгорает, что делает ее покупку столь необходимой.

После того как ГБЦ снята с двигателя, обойтись лишь заменой ее прокладки просто невозможно. Для ее демонтажа необходимо удалить выпускной и впускной коллекторы, на каждом из которых еще по три прокладки – итого 6 шт. Если двигатель карбюраторный, потребуется еще замена прокладки карбюратора. Примерная цена за 7 прокладок – 250 рублей.

Особенностью использования той или иной охлаждающей жидкости диктуется еще и замена прокладки на циркулирующем отверстии головки. Если принципиально заливается только вода, то замена потребуется в 100% случаев. Цена такой прокладки – 50 рублей.

Таким образом, замена прокладки ГБЦ на отечественном автомобиле обойдет в:

1 750 – 2 000 руб. – материалы.
2 000 – 2 500 руб. – работа мастера.

Двигатель автомобиля Лада Гранта

Первые автомобили Лада Гранта седан имели 2 комплектации — стандарт и норма. Под капотом гранты в основном устанавливается 8 клапанный двигатель с объемом 1,6 литра. Есть две его модификации — 80 л.с. и около 90 л.с. Такой силовой агрегат разгоняет гранту до 100 км/ч за 12 секунд, что довольно таки не плохо для бюджетной машины. Расход в смешанном цикле составляет не более 7,3 литра на 100 км. В загородном цикле расход опускается до 5,5-6 л. при крейсерской скорости 100-110 км/ч. При всем при этом двигатель соответствует нормам экостандарта «Евро-4», причем постепенно начинается работа на освоение и «Евро-5». С появление на Гранте комплектации «Люкс» будет доступна версия двигателя от Renault вкупе с автоматической коробкой передач. Такой двигатель будет обладать мощностью 98 л.с.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки.

Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

сначала все затягиваем моментом 2 кгс*м
затем все затягиваем моментом 7 – 8 кгс*м
доворачиваем на 90 градусов
еще раз доворачиваем на 90 градусов

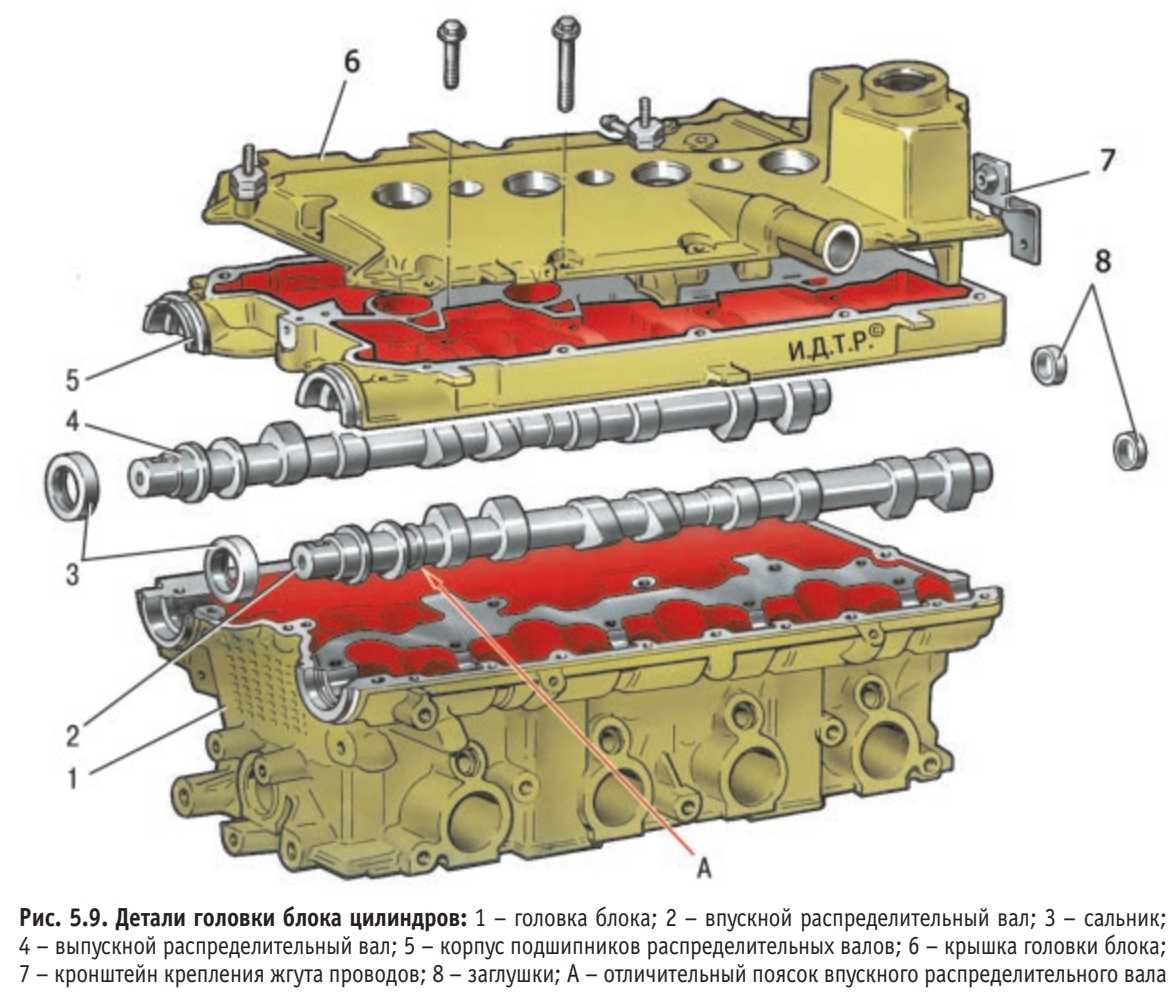

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев.

Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

голоса

Рейтинг статьи

ГБЦ

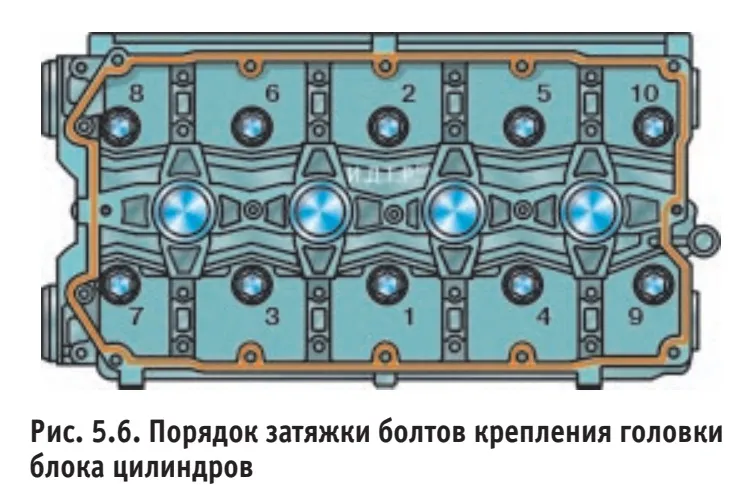

Порядок затяжки ГБЦ ВАЗ 21126

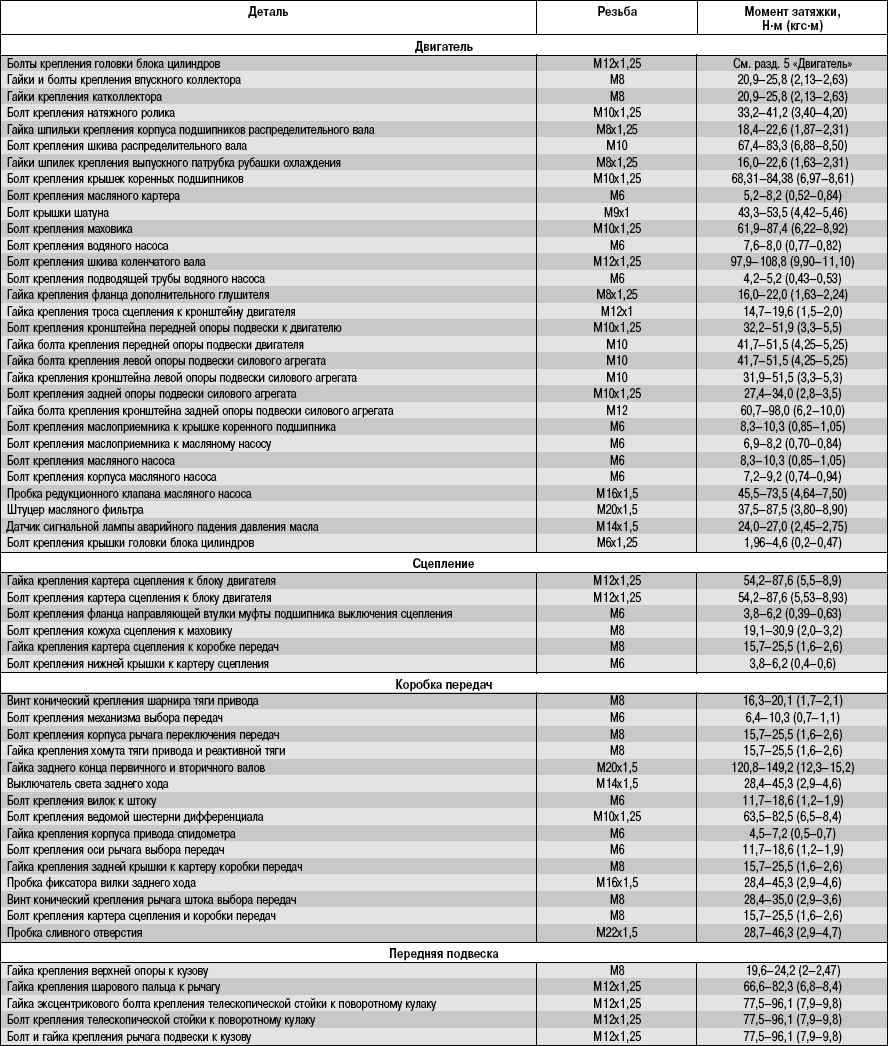

Момент затяжки ВАЗ 21126ГБЦ

Позиция	Резьба	Момент затяжки Н-м (кгс-м)
Болты крепления головки блока цилиндров	М12х1,25
1-й этап	20
2-й этап	69-85
3-й этап	довернуть на 90°
4-й этап	довернуть на 90°
Болт крепления крышки головки блока цилиндров	М6х1,25	1,96-4,6 (0,2-0,47)
Свеча зажигания	М14х1,25	30,7-39,0 (3,1-4,0)
Гайки крепления катколлектора	M8	20,9-25,8 (2,13-2,63)
Гайки и болты крепления впускного коллектора	М8	20,9-25,8 (2,13-2,63)
Гайка шпильки крепления корпуса подшипников распределительного вала	M8x1,25	18,4-22,6 (1,87-2,31)
Болт крепления шкива распределительного вала	M10	67,4-83,3 (6,88-8,50)
Данные взяты из руководства по ремонту Приора

Неисправности

В то же время необходимо сказать, что этот силовой агрегат не лишен характерных недостатков, которые требуют от автовладельца внимания к тем или иным узлам двигателя.

Так, например, могут отмечаться проблемы с мощностью мотора, что обусловлено потерей герметичности топливной системы и неправильной работой датчиков воздушной смеси.

Еще одной характерной проблемой является изменение геометрии клапанов, что происходит по причине неправильно рассчитанной работы поршней. Специалисты рекомендуют при пробеге 50-100 тысяч километров провести замену поршней на безвтыковые, что позволит решить данную проблему.

НЕИСПРАВНОСТИ	ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
Существенное западение мощности силового агрегата.	Появляться такое западение мощности двигателя ВАЗ 21126 может по причине проблем с инжектором или неполадках с расходомером воздуха.

В первую очередь необходимо проверить свечи и форсунки. В том случае, если система впрыска функционирует исправно, проводят замену расходомера воздуха.

Ремонт в данном случае заключается в замене поршней и клапанной группы.

Профилактикой подобной поломки может стать замена поршней на модифицированный вариант.

Необходимо проверить свечи и правильность работы форсунок.

В данном случае необходим квалифицированный ремонт, что и позволит решить проблему с повышенным расходом топлива.

Список запчастей и цены: блок цилиндров

Поршни. Фирма СТИ. Материал поршней — ковка. В поршнях имеются канавки под клапана, чтобы в случае обрыва ремня клапана не достали поршень. Смысл кованого поршня в том, что он сохраняет прочность при малом весе, а также имеет устойчивость к детонации. Возрастает степень сжатия, вместо 11 будет 11.8. На поверхности поршня нанесено антифрикционное покрытие Molycote.
Шатуны приобретаем стандартные, они прочные и легкие.
Поршневые кольца Mahle. О надежности данной фирмы знают многие автолюбители, поэтому в особом представлении кольца не нуждаются.
Маховик оставляем стандартным, по желанию можно снять 1 кг с поверхности.
Сальники коленчатого вала отечественной фирмы БРТ, которая долгое время показывает себя с самой лучше стороны.
Вкладыши также приобретаем отечественные.

labavto.com

Для чего и когда выполняется замена уплотнителя?

Прокладка выполняет роль уплотнителя, герметизируя соединение между ГБЦ и блоком цилиндров. Она препятствует смешиванию рабочих жидкостей. Поэтому к ней предъявляются высокие требования. Это одноразовая деталь, которая подлежит замене в двух случаях:

при любых ремонтных работах, сопровождаемых демонтажем головки блока цилиндров;
если обнаружены признаки ее прогорания или деформации.

Вороток с трещоткой;
Силовой вороток;
Головка на восемь, десять, тринадцать;
Два рожковых ключа на семнадцать;
Накидной ключ на пятнадцать;
Мощный магнит;
Герметик;
Динамометрический ключ;
Таз для сбора жидкости;
Шлицевая и крестовая отвертки;

Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.

Нажмите на фиксатор и отсоедините разъем питания на ДМРВ.
Головкой на восемь ослабьте два хомута и снимите подходящий патрубок от корпуса фильтра к дроссельной заслонке.

Изнутри шлицевой отверткой подковырните и протолкните вверх два сайлентблока на которых удерживается корпус фильтра. После демонтажа сайлентблоков, поднимите корпус фильтра и уберите в сторону.

Отверните 3 гайки крепежа модуля зажигания и отсоедините разъем. Гайки под головку на десять.

Извлеките свечные наконечники из колодцев и демонтируйте модуль зажигания вместе с проводами.
Отверните два болта крепления троса газа и освободите бобышку из зацепления с пластиковым колесом привода заслонки.

Отсоедините разъем на датчик положения распределительного и коленчатого вала, а также фишку от адсорбера.
Уберите в сторону жгут проводов на впускном коллекторе.

Ослабьте два хомута и снимите патрубки охлаждающей жидкости подходящие к дроссельной заслонке.

Снимите белый вакуумный шланг на впускном коллекторе.
Открутите 2 болта крепежа коллектора к резиновым подушкам. Болты под головку на десять.

Шлицевой отверткой ослабьте хомут крепления шланга ВУТ к коллектору и снимите его.
С задней части дроссельной заслонки снимите два разъема питания на датчики.
Ослабьте четыре хомута крепления коллектора к переходным патрубкам.

Отпустите винт хомута шланга адсорбера и снимите его. Шланг подходит к дроссельной заслонке снизу.
Выкрутите винт крепежа шланга сапуна и отведите в сторону.
Снимите впускной коллектор с переходных патрубков и уберите в сторону.

Отверните кронштейн крепежа разъема питания форсунок и разъедините его. Болт крепящий кронштейн под головку на десять.

Снимите разъём на датчик давления масла в клапанной крышке.
Отверните 3 болта крепежа проводов массы к ГБЦ. Болты под головку на десять и тринадцать.

Выкрутите четырнадцать болтов крепежа клапанной крышки и снимите ее. Болты под головку на восемь.

Открутите штуцера подачи и обратки топлива. Штуцера под ключ на семнадцать. Одним ключом держите трубку, а другим выкручиваете штуцер. Штуцера перед откручиванием желательно пометить, чтобы при сборке не перепутать.

Отверните шесть болтов крепления боковой пластиковой крышки ГРМ и снимите. Болты под головку на десять.

Открутите болт крепления кронштейна к верхней опоре двигателя. Болт под ключ на пятнадцать.

Ключом на тринадцать отверните три гайки крепежа кронштейна верхней опоры силовой установки и снимите его.
Установите метки на распределительных валах, совместив отметки на звездах и корпусе. Крутите распределительные валы по часовой стрелке с помощью двух ключей на семнадцать.

Открутите гайки крепления двух натяжных роликов и снимите их. Гайки под ключ на семнадцать.

После демонтажа натяжных роликов, снимите ремень ГРМ.
Установите головку как показано ниже, чтобы застопорить правый РВ. Далее открутите болт крепления распределительного вала. Болт под ключ на семнадцать.

Подденьте плоской отверткой и по очереди снимите шестерни распределительных валов.

Отверните двадцать болтов крепления верхней плиты ГБЦ. Болты под головку на восемь.

После откручивания болтов снимите плиту вместе с распределительными валами.
Мощным магнитом извлеките гидрокомпенсаторы из посадочных мест. Их нужно подписать и не перепутать местами при установке.

Ключом на десять выкрутите болт крепежа щупа и снимите его.
Ключом на тринадцать открутите сливной болт охлаждающей жидкости. Не забудьте заранее подставить таз для сбора жидкости.

Ослабляем хомуты и снимаем пять патрубков, которые подходят к термостату.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Двигатель новой модификации 21116

Благодаря стараниям сотрудников научно-технического центра ОАО Автоваз в свет вышла новая модификация 8-ми клапанного двигателя объемом 1,6 литра. Это двигатель 21116. Инженеры пошли тем же путем, что и в случае с двигателем 21126 для лады «Приора» — облегчили шатунно-поршневую группу на 39%. Благодаря этому, новый двигатель имеет увеличенный крутящий момент на всей внешней скоростной характеристике со 120 Нм до 140 Нм! Мощность выросла с 59,5 до 64 кВт. Помимо мощностных характеристик есть несколько других положительных моментов — за счет уменьшения механических потерь удалось снизить такие негативные явления как шум и вибрацию при работе, а также повысился ресурс не менее чем на 20000 км. Теперь немного заглянем глубже. Двигатель 21116 четырехтактный, с распределенным впрыском топлива, верхним расположением распределительного вала. Шатунно-поршневая группа устанавливается производства фирмы Federal Mogul. Из нововведений — масляные форсунки для более интенсивного охлаждения поршней. Несколько был изменен и привод ГРМ, вследствие чего пришлось применить новые дистанционные шайбы на коленвале, новый зубчатый шкив, автоматический натяжитель ремня и некоторые другие детали. Система зажигания тоже не осталась в стороне — теперь в ней отсутствуют катушки зажигания, хотя в целом она соответствует таковой двигателя 21114. система охлаждения с разбрызгиванием и находится под давлением, с принудительной циркуляцией, здесь новшеств не выявлено.

Данный силовой агрегат уже сейчас начинают устанавливать на некоторые автомобили Лада «Калина» и Лада «Приора».

В ближайшем будущем можно будет в полной мере оценить новую модернизацию двигателя, когда Лада Гранта появится в свободной продаже.

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

Низ мотора обойдется в 24000 рублей.
ГБЦ 16500р.
Навесное 20000р.
Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

каждые 7-8 тыс. км. менять масло и все фильтра;
с каждой заменой масла снимать маслоприемник и чистить его;
чистить дроссельную заслонку раз в 20 000 км;
в систему охлаждения лить антифриз G11 и менять раз в 3 года;
лить бензин с октановым числом А-95;
менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.
