Как проверить форсунку змз 405

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

тонкую шлицевую отвёртку;
рожковые ключи на «10» и «13»;
небольшую пустую ёмкость для слива бензина;
шило.

Действия выполняются в определённом порядке:

Автомобиль устанавливается на ровном месте.
В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
От аккумулятора отсоединяется «минусовой» провод.
От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.Отвёрткой ослабляется хомут шланга
Снимается рукав, вентилирующий картер.Ослабляется крепёж и снимается шланг картерной вентиляции
Отсоединяется трубка вакуумного усилителя тормозной системы.Ослабляется хомут и отключается шланг вакуумного усилителя
Ослабляется хомут и снимается шланг регулятора давления горючего.Откручивается крепёж, снимается шланг регулятора давления топлива
Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.Снимаются все гайки и наконечники проводов «массы»
От штуцера рампы отсоединяется бензошланг подачи бензина.От рампы отключается топливный шланг
С патрубка системы холостого хода снимается шланг вентиляции картера.Снимается шланг, вентилирующий картер
От регулятора давления горючего отсоединяется сливной бензошланг.С устройства, регулирующего давление, снимается шланг
Откручиваются винты крепления, снимается топливная рампа.Откручиваются крепёжные винты и снимается рампа
Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.Разъём управляющего кабеля вынимается из гнезда распылителя
Форсунка извлекается из коллектора.Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

гаечные ключи на «17» и «13»;
тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.Места расположения фиксаторов и гаек, которые нужно открутить и снять
Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе
Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.Инжекторы аккуратно извлекаются из своих гнёзд

Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Форсунки к двигателям, устанавливаемым на ГАЗели

Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.

Детали, из которых состоит бензиновая форсунка

Форсунки распыляют топливную смесь внутри камер сгорания, под высоким давлением. Так обеспечивается полное сгорание смеси. Сопло электромагнитного инжектора, распыляющее горючее, открывается и запирается запорной иглой. Запирающий элемент управляется электромагнитным полем, создаваемым обмоткой электромагнита. Если на неё подать напряжение, под действием поля игла подымается вверх и освобождает сопло, преодолевая усилие нажимной пружины. На входе подачи топлива установлен дополнительный фильтр.

Форсунки к мотору ЗМЗ 405

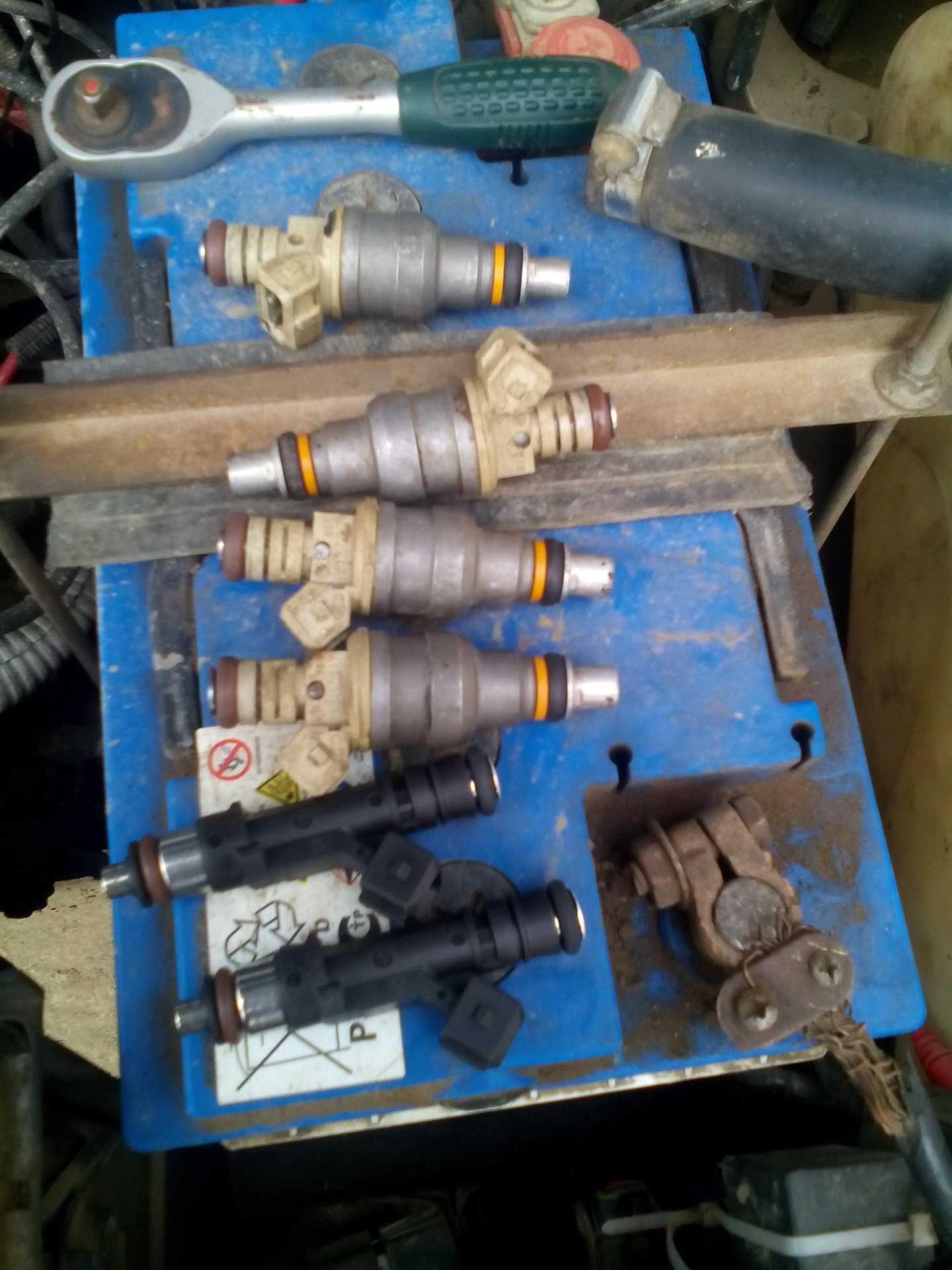

Сначала инжекторные ДВС комплектовались отечественными распылителями, производства ГАЗ. Но от них были вынуждены отказаться, так как эти инжекторы быстро выходили из строя. Их заменили импортными, производства немецких компаний Bosch, Siemens или аналогами — например, ZMZ Deka.

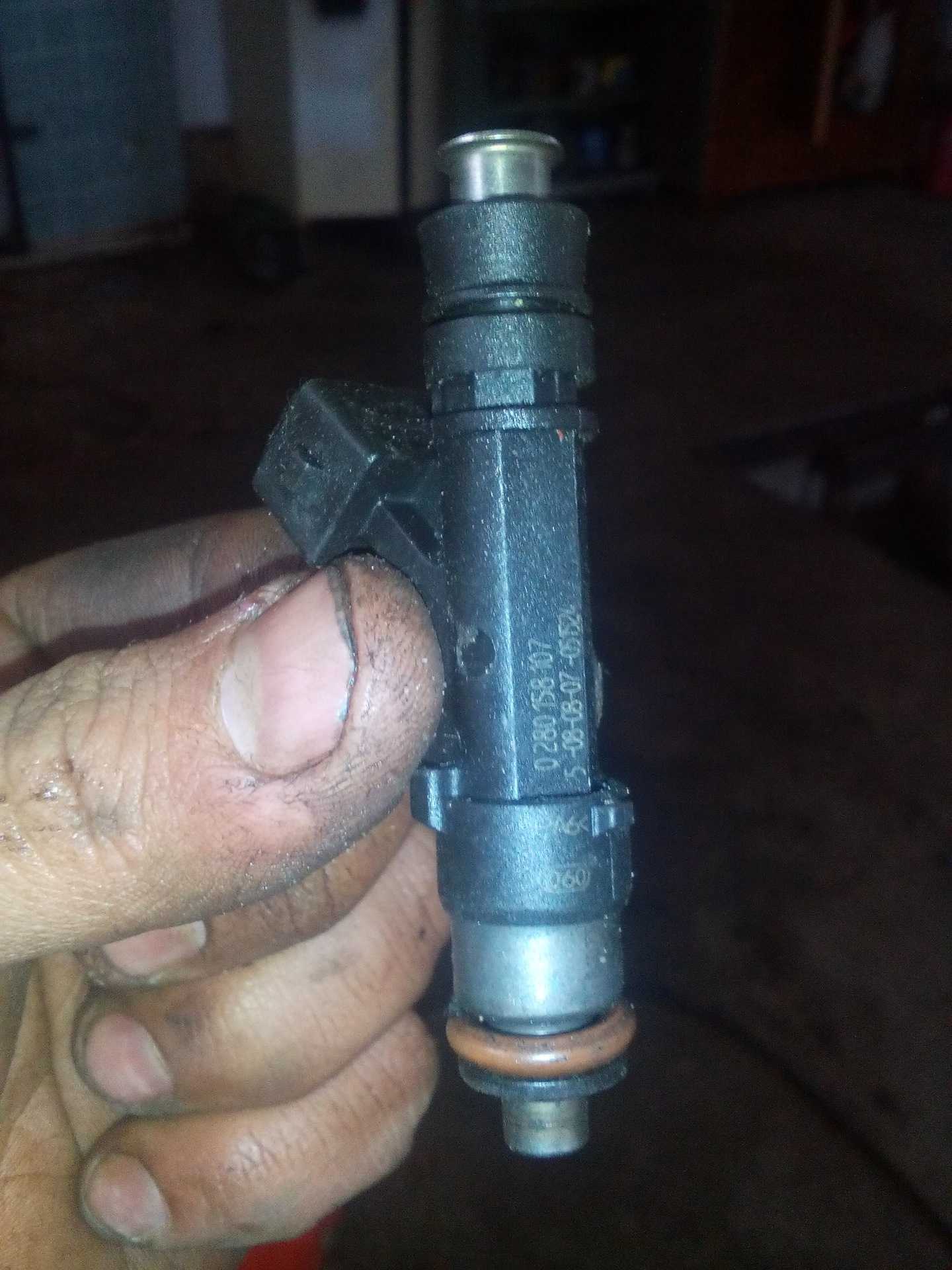

Форсунки ZMZ Deka применяют к движкам ЗМЗ 405

Распределением впрыска управляет электронный блок (ЭБУ), чередующий импульсы на обмотки инжекторных электромагнитов. Будучи интеллектуальным устройством, управляющий блок постоянно отслеживает и усовершенствует эффективность работы топливной системы. Подача топлива в каждый цилиндр синхронизируется коленчатым валом двигателя. Во время запуска движка горючее подаётся асинхронно, то есть независимо от положения коленвала. Инжекторы неприхотливы к качеству бензина — так же, как и 405-я модель мотора.

Форсунки для двигателей Cummins 2.8 ICF

Дизельные моторы «Камминз» не любят некачественное дизтопливо отечественного производства. Поэтому на них рекомендуют устанавливать только импортные оригинальные форсунки. Хотя цена на них высока, распылители от немецких производителей способны надёжно работать на протяжении 100—120 тыс. км проезда. Чтобы они раньше времени не выходили из строя, нужно устанавливать в топливную систему только оригинальные фильтры, рекомендованные производителем.

Другие материалы раздела

Регулировка содержания окиси углерода (СО) в отработавших газах

Система питания двигателя ЗМЗ-4062

Замена троса акселератора

Регулировка троса акселератора

Дроссель

Замена регулятора холостого хода

Проверка регулятора холостого хода

Замена форсунок

Замена редукционного клапана

Проверка форсунок

Замена и проверка датчика синхронизации

Снижение давления в системе питания

Установка

Замена топливного насоса

Проверка датчика массового расхода воздуха

Замена топливного фильтра

Замена датчика массового расхода воздуха

Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

затруднения при запуске холодного двигателя;

нестабильная работа двигателя, рывки и провалы во время движения;

снижение мощности двигателя;

появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

Прогрейте его и дождитесь возникновения стука.

Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.

При отсоединении проводов от неисправного устройства стук прекратится.

Необходимые инструменты

Технология демонтажа форсунок зависит от типа двигателя. Для моторов старого образца этот процесс займёт немного больше времени. Потребуется следующий набор инструментов:

отвёртка с тонким плоским лезвием;

рожковый ключ на 10;

рожковый ключ на 13;

пустая ёмкость для слива топлива.

Замена форсунок на двигателе ЗМЗ-405

Автомобиль следует установить на ровном и хорошо освещённом месте. Во избежание выбросов топлива перед началом работ необходимо сбросить давление в топливной системе. Для этого от бензонасоса отсоединяется жгут проводов питания. Затем нужно завести мотор и дождаться, пока он не заглохнет.

В целях безопасности также потребуется также отключить минусовой провод от аккумулятора.

Алгоритм демонтажа с двигателя ЗМЗ-405 следующий:

Отсоедините регулятор холостого хода.

Отсоедините регулятор холостого хода

Отсоедините провод, подсоединённый к дросселю воздушной заслонки.

Отвёрткой ослабьте хомут на шланге вентиляции картера и снимите шланг.

Ослабьте хомут на вакуумном шланге и отсоедините его от двигателя.

Отсоедините шланг регулятора давления.

Открутите все гайки со шпилек впускного коллектора и снимите ресивер.

Открутите гайки впускного коллектора и снимите ресивер

Отсоедините шланг подачи топлива с топливной рампы.

Снимите с форсунок жгуты питания.

Гаечным ключом на 10 открутите два болта крепления топливной рампы к трубопроводу и снимите рампу.

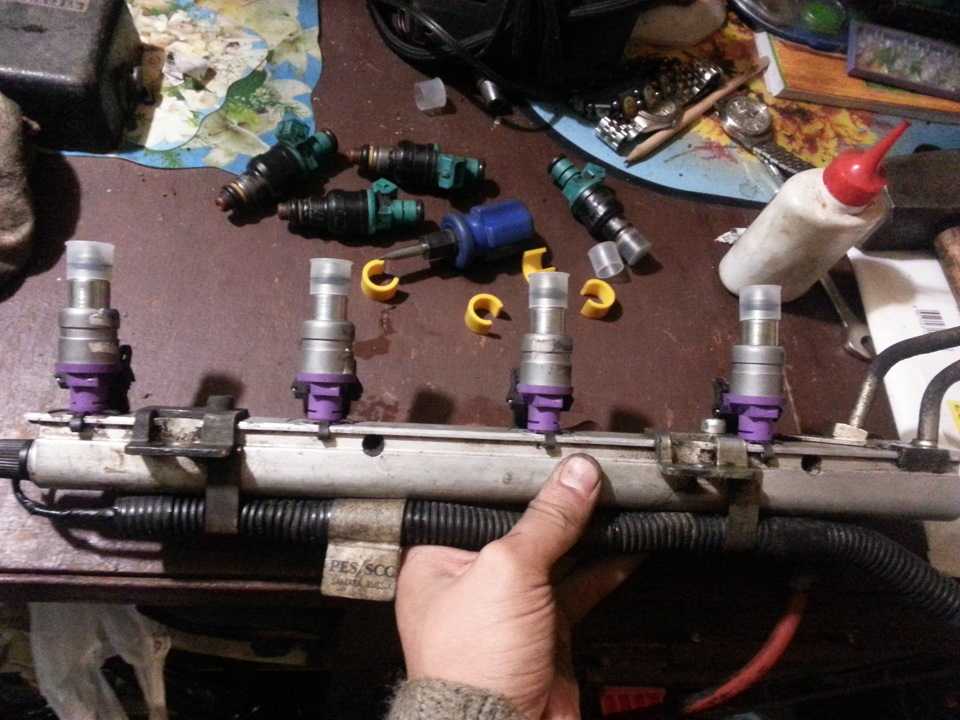

На топливной рампе расположены четыре форсунки. Шилом отогните их фиксаторы и по очереди выньте форсунки из топливной рампы.

После демонтажа механизмы следует положить на чистую гладкую ткань. Установка производится в обратном порядке.

Диагностика и замена на двигателе Cammins

Cнять форсунки с двигателей Cammins гораздо легче. При этом не придётся отсоединять множество магистралей и патрубков. Сбросьте давление в топливной системе и выполните следующие действия.

Отсоедините минусовой провод от аккумулятора.

Тщательно очистить место вокруг детали и её корпус. Для этого лучше использовать баллончик со сжатым воздухом.

Открутите патрубок подачи топлива от штуцера двигателя.

Закройте отверстие чистой тканью.

Открутите болты крепления и снимите форсунки.

Новые механизмы устанавливаются в обратной последовательности.

Что такое ЗМЗ 406?

Двигатель ЗМЗ 406 имеет объем 1.6 литра и работает на бензине. Он оснащен инжекторной системой подачи топлива, что позволяет повысить экономичность и эффективность работы двигателя. Инжекторная система представляет собой комплекс устройств, который контролирует подачу топлива в цилиндры двигателя в определенное время и определенным количеством.

Замена форсунок в инжекторе с двигателем ЗМЗ 406 может потребоваться, если возникают проблемы с их работой. При неправильной работе форсунок может наблюдаться повышенный расход топлива, неустойчивая работа двигателя, потеря мощности и другие неприятные последствия.

Замена форсунок в инжекторе двигателя ЗМЗ 406 является сложной процедурой, которая требует специализированных знаний и навыков. Рекомендуется доверить данную работу профессионалам или обратиться в автосервис, чтобы избежать возможных ошибок и повреждений.

Как провести замену форсунок в инжекторе ЗМЗ 406?

Шаг 1: Подготовка

Перед началом процедуры замены форсунок необходимо убедиться, что двигатель полностью остыл. Также следует отсоединить аккумулятор и снять любые элементы или детали, которые могут помешать проведению работ.

Шаг 2: Отсоединение форсунок

Для начала необходимо аккуратно отсоединить все провода и трубки, соединяющие форсунки с системой питания двигателя. Это можно сделать при помощи ключей или специализированного инструмента.

Шаг 3: Установка новых форсунок

После снятия старых форсунок следует очистить места их установки от старого уплотнительного материала и загрязнений. Затем следует установить новые форсунки на свои места и аккуратно подсоединить провода и трубки.

Шаг 4: Проверка работоспособности

После установки новых форсунок необходимо проверить работоспособность системы. Для этого следует снова подсоединить аккумулятор и запустить двигатель. Внимательно проследите за его работой и убедитесь, что новые форсунки функционируют правильно.

Шаг 5: Финальные шаги

После успешной проверки работоспособности всей системы следует собрать все снятые элементы и детали на место. Затем проверьте все подсоединения еще раз, чтобы убедиться, что все надежно закреплено и готово к эксплуатации.

Шаг	Описание
Шаг 1	Подготовка
Шаг 2	Отсоединение форсунок
Шаг 3	Установка новых форсунок
Шаг 4	Проверка работоспособности
Шаг 5	Финальные шаги

Замена форсунок змз 406

Основные данные для регулировок и контроля Приложение 2. Заправочные объемы Приложение 3.

Лампы Приложение 4. Подшипники качения Приложение 5. Моменты затяжки ответственных резьбовых соединений Приложение 6. Горючесмазочные материалы, эксплуатационные жидкости, автопрепараты Приложение 7.

Перечень сертифицированных моторных масел Приложение 8. Манжеты Приложение 9. Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала Приложение Зарубежные аналоги горючесмазочных материалов и эксплуотационных жидкостей Приложение Как проверить форсунки инжектора не снимая Как проверить форсунки инжектор двигателя не снимая.

Особое новшество было использовано впервые именно на этом силовом агрегате — гидронатяжитель цепи. Это техническое решение потом повторилось в десятках других конструкций. Главная про замена форсунок на змз 406 Замена форсунок инжектора змз Троит замена форсунок на змз 406 и за клапана давления форсунок ГАЗель Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ инжектор следует подавать капельками воду.

Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар.

Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ не нуждается в использовании путей ухудшающих его надежность. Почему забиваются форсунки на Газели?

Кроме того, постоянно глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом и. Несмотря на это, ЗМЗ это гигантский шаг вперед по сравнению с ЗМЗ устаревшей конструкциимотор стал более современным, ресурс никуда не делся и замена форсунок на змз 406 прежнему, при адекватном обслуживании, своевременном замене масла и спокойной манере вождения, может превысить тыс.

Чистка форсунок В течение первого десятилетия выпуска ЗМЗ двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Система питания.Снятие форсунки

Сбрасываем давление топлива в системе питания (см. Сброс давления бензина в системе питания).
Выключаем зажигание и снимаем “минусовую” клемму аккумуляторной батареи.
Отсоединяем разъем регулятора холостого хода (см. Регулятор добавочного воздуха).
Снимаем подводящий воздуховод и трос привода воздушной заслонки от дроссельного патрубка (см. Снятие корпуса дроссельной заслонки).

Отверткой ослабляем хомут нижнего (отводящего) шланга регулятора холостого хода.

Отверткой ослабив хомут, снимаем шланг системы вентиляции картера.

Отверткой ослабив хомут, снимаем шланг вакуумного усилителя тормозов.

Отверткой ослабив хомут, снимаем шланг регулятора давления топлива.

Ключом “на 13” отворачиваем гайку крепления наконечника провода “массы” к первой шпильке впускного коллектора.

Аналогично отсоединяем провод от последней шпильки впускного коллектора. Затем, отвернув ключом “на 13” остальные гайки шпилек впускного коллектора, снимаем ресивер.

Отверткой ослабив хомут,…

…снимаем со штуцера топливной рампы подводящий шланг.

Отверткой ослабив хомут, снимаем с патрубка системы холостого хода шланг вентиляции картера.

Отверткой ослабив хомут, снимаем сливной шланг со штуцера регулятора давления топлива.

Ключом “на 10” отворачиваем два винта крепления топливной рампы к впускному трубопроводу и снимаем рампу.

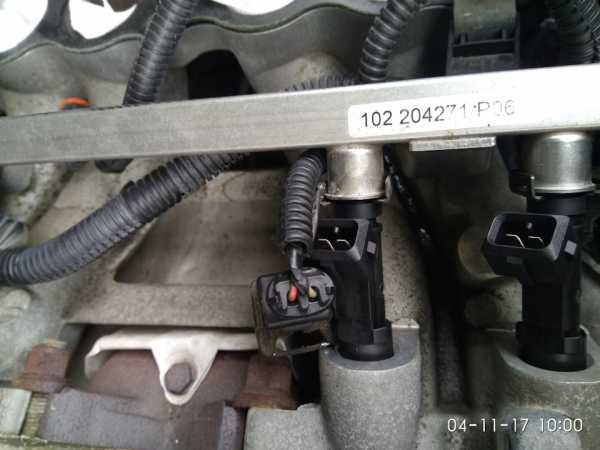

Поддев шилом пружинную защелку колодки, отсоединяем разъем от форсунки.

Извлекаем форсунку из коллектора.

Устанавливаем форсунку в обратном порядке.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

Для рекламодателей:Forty@hotmail.ru

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).

2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

3. Ослабьте хомуты и отсоедините шланги вентиляции картера…

4. …и продувки маслоотделителя.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи…

7. …и слива топлива.

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления…

11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.

ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Проверка форсунки, снятой с двигателя

При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышан отчетливый щелчок.

Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

Опустив распылитель форсунки в керосин, подаем на нее воздух под давлением 3 кгс/см 2

У исправной форсунки воздух не должен проходить через распылитель.

Проверяем качество распыливания форсункой топлива, для чего:

Подсоединяем провода «массы», которые были сняты со шпилек впускного коллектора во время снятия форсунок

Затянув гайки ключом на 13, обеспечиваем надежный контакт с «массой»

Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут

Подсоединяем к выводам форсунки два провода длиной не менее 1 метра

Убедившись, что зажигание выключено, подсоединяем «минусовую» клемму аккумуляторной батареи

Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание

Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи

Great Wall Wingle Белый мишка 4х4 › Бортжурнал › Замена топливных форсунок на ЗМЗ 406 на Wingle 5

Полный размер

Всем доброго времени. Вообщем описывать тут особо нечего, все просто, половинем ресивер, снимаем топливную рампу. Снимал рампу по тому, что вынуть родные форсунки из неё сложно, сидят они там очень крепко. Купил форсунки от ЗМЗ 406 BOSCH 0 280 158 107. Ну как и положено сначало снял свою форсунку и поехал с ней и штангелем в магазин, все померил, оооочень долго сомневался что подойдут, ну думаю была не была купил. Приехал поставил, все подошло идиально как тут и были, обороты в норме ошибок нет. Так что не пугайтесь того что они подлиннее чем родные. О причинах замены форсунок сказать нечего, просто мая паранойя.

Полный размер

Цена вопроса: 3 850 ₽
Пробег: 62500 км

Раздел 1: Подготовка к замене форсунок

Перед тем, как приступить к замене форсунок на двигателе ГАЗель 406, необходимо выполнить несколько важных шагов, чтобы гарантировать успешное выполнение работ. В этом разделе мы рассмотрим подготовку, которая позволит вам провести замену форсунок без проблем.

Соберите необходимые инструменты и материалы: для замены форсунок вам понадобятся следующие инструменты: гаечные ключи, торцевые головки, отвертки, специальный ключ для снятия форсунок, щипцы для сжимания колец, шланги для слива топлива, болты с резьбой и другие инструменты, которые могут потребоваться в процессе. Кроме того, убедитесь, что у вас есть новые форсунки и запасные детали, которые могут понадобиться.
Подготовьте рабочее место: перед началом работ убедитесь, что у вас есть достаточно пространства и комфортного рабочего места. Очистите место от посторонних предметов и создайте безопасную среду для работы.
Отключите аккумулятор автомобиля: для безопасной работы с двигателем необходимо отключить аккумулятор автомобиля. Это предотвратит случайное включение двигателя во время работ.
Слейте топливо: перед заменой форсунок необходимо полностью слить топливо из бака. Для этого подключите шланг к сливному отверстию бака и освободите его от топлива. Убедитесь, что все топливо полностью слито и у вас есть контейнер для сбора топлива.
Снимите крышку головки блока двигателя: для доступа к форсункам необходимо снять крышку головки блока двигателя. Используйте соответствующий инструмент для откручивания болтов и аккуратно снимите крышку.

После выполнения этих шагов вы будете готовы к замене форсунок на двигателе ГАЗель 406.

Метки: змз 406, газ 31105, форсунки, инжектор

Комментарии 26

Сименс дека 1 по вашей прошивке

На моём Волге установлены форсунки от мерина, двух факельные.

107 форсунки Бош. Ставил вместо 560. В целом полет нормальный.

У меня бош 560 стояли. До сих пор лежат дома. Сименс лет 10-12 назад попались по дешовке жёлтые на них езжу. Разница в СО подредактировать газоанализатором. У бош 4 отверстия маленьких. У Сименса 2 по больше.

И бошь не взаимодействия заменяем с сименсом . Это самое главное и бошь 2 с бошь 4 тоже. .

Все зависит от того какие настройки забиты в мозгах. На 580 бывают как бошь с 2я отверстиям как Сименс и самые распространенные бошь 107 на 4 отверстия. На 4 отверстия более самые правильные и распылитель и производительность . А вот остальные не всегда хорошо. Но зависит от блока и прошивки. И знать характеристики всех 2х форс как статика так и динамика чтобы конкретно знать что прописанно Это если грамотно подходить. А если так то ставь любые какие найдешь.

А откуда узнать какие параметры по форсункам записаны? Есть справочник какой?

В мозгах скачать прошивку и посмотретт

Если сравнивать форсунки на стенде, бош и сименс. Сименс лучше(жёлтые), они пылят лучше и работает лучше ДВС. Количество отверстий не имеет значения. На бош форсах нет фильтров, они быстрей выйдут из стоя. Заводская 580 прошивка под форсы сименс.

Отключение системы питания

Перед тем как начать работу по замене форсунок на ЗМЗ 406, необходимо отключить систему питания автомобиля.

1. Поднимите капот автомобиля и найдите главный предохранитель, расположенный в близости аккумулятора.

2. Аккуратно снимите крышку предохранителя и выньте его из гнезда.

3. Убедитесь, что предохранитель действительно выключил систему питания. Проверьте освещение и работу радиостанции в автомобиле.

4. Для большей уверенности, отсоедините клемму отрицательного вывода аккумулятора.

5. Теперь, когда система питания отключена, можно приступать к замене форсунок на ЗМЗ 406.

Обратите внимание: перед началом работы проверьте, что двигатель остыл до окружающей температуры, чтобы избежать возможности обжигания

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

ресурс использования распылителя меньше, чем тот, на который он рассчитан;
корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

ножной насос с манометром;
аккумулятор и два разноцветных провода;
жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
Насосом создаётся давление, которое воздействует на очистительный состав.
К аккумулятору подключаются провода.
К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)
