Что указывает на возможные проблемы с инжектором
При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:
- наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
- явные провалы и потеря динамики при попытках резкого ускорения;
- машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;
Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.
Проверка форсунок
Для проверки герметичности клапана форсунки нужно опустить распылитель 1 форсунки в емкость с бензином или керосином и подать сжатый воздух под давлением 0,3 МПа (~3 кгс/см 2).
Если из распылителя форсунки выходят воздушные пузыри, значит клапан форсунки негерметичен и форсунку необходимо заменить.
Для проверки исправности обмотки электромагнита форсунки подать на разъем форсунки постоянный ток напряжением 12 В.
При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене.
Эту проверку можно проводить, не снимая форсунку с автомобиля.
Сопротивление обмотки электромагнита форсунки можно проверить омметром, подключив его к контактам разъема форсунки.
Сопротивление должно быть в пределах 15,5-16 Ом. Если величина сопротивления не попадает в указанные пределы, форсунку заменить.
Проверка форсунки без снятия ее с двигателя
Для проверки исправности форсунки выключаем зажигание и снимаем минусовую клемму аккумуляторной батареи.
Шилом или тонкой отверткой, отщелкнув пружинный зажим колодки
Отсоединяем разъем от форсунки.
Подсоединив к выводам форсунки омметр, замеряем сопротивление обмотки
Обмотка исправной форсунки должна иметь сопротивление 15–16 Ом между центральным и боковым штырями разъема
Дальнейшие испытания проводим на снятой с двигателя форсунке.
Снятие форсунки
Сбрасываем давление топлива в системе питания.
Выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.
Отсоединяем разъем регулятора холостого хода.
Снимаем подводящий воздуховод и трос привода воздушной заслонки от дроссельного патрубка (см. Замена редукционного клапана ЗМЗ-406).
Отверткой ослабляем хомут нижнего (отводящего) шланга регулятора холостого хода.
Отверткой ослабляем хомут, снимаем шланг системы вентиляции картера.
Отверткой ослабляем хомут, снимаем шланг вакуумного усилителя тормозов.
Отверткой ослабляем хомут, снимаем шланг регулятора давления топлива.
Ключом на 13 отворачиваем гайку крепления наконечника провода «массы» к первой шпильке впускного коллектора.
Аналогично отсоединяем провод от последней шпильки впускного коллектора.
Затем, отвернув ключом на 13 остальные гайки шпилек впускного коллектора, снимаем ресивер
Отверткой ослабляем хомут
Снимаем со штуцера топливной рампы подводящий шланг.
Отверткой ослабляем хомут, снимаем с патрубка системы холостого хода шланг вентиляции картера.
Отверткой ослабляем хомут, снимаем сливной шланг со штуцера регулятора давления топлива.
Ключом на 10 отворачиваем два винта крепления топливной рампы к впускному трубопроводу и снимаем рампу
Поддев шилом пружинную защелку колодки, отсоединяем разъем от форсунки
Извлекаем форсунку из коллектора
Устанавливаем форсунку в обратном порядке
Проверка форсунки, снятой с двигателя
При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышан отчетливый щелчок.
Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

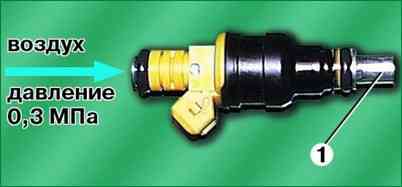

Опустив распылитель форсунки в керосин, подаем на нее воздух под давлением 3 кгс/см 2.
У исправной форсунки воздух не должен проходить через распылитель.
Проверяем качество распыливания форсункой топлива, для чего:
Подсоединяем провода «массы», которые были сняты со шпилек впускного коллектора во время снятия форсунок.
Затянув гайки ключом на 13, обеспечиваем надежный контакт с «массой»
Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут
Подсоединяем к выводам форсунки два провода длиной не менее 1 метра.
Убедившись, что зажигание выключено, подсоединяем «минусовую» клемму аккумуляторной батареи.
Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание.
Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи.
Форсунка должна выдать конический факел тонко распыленного топлива.
Если форсунка не сработала, поменяйте полярность проводов.
Сбрасываем давление в топливопроводе, подав на форсунку напряжение. Бензин сливаем в подходящую емкость
Неисправную форсунку заменяем.
Устанавливаем все детали в обратном порядке.
Как проверить топливные форсунки в случае возникновения проблем?
Проще всего доверить это специалистам на СТО, однако есть способы проверить топливные инжекторы самостоятельно, по крайней мере предварительно, после чего можно решить ехать на сервис к профи или нет.
Один из самых популярных способов проверки форсунок — прислушаться к их работе. Ваши уши на самом деле могут очень много рассказать, при условии, что вы знаете, какой звук должен быть.
В идеале, конечно, лучше иметь стетоскоп, подобный тому, который используют врачи, однако такой вряд ли есть у среднестатистического автолюбителя. Поэтому доверимся ушам и отвертке!? Да, да большой длинной отвертке!
Как проверить подачу питания на форсунки
Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.
- для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
- другие концы проводов крепятся к контактам форсунки;
- затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
- если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;
Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.
- Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
- Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
- Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
- После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
- Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.
Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.
Самостоятельная проверка форсунок
Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.
Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.
Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.
Определить неисправную форсунку на слух по звуку работы ДВС можно в том случае, если из блока цилиндров доносится приглушенный высокочастотный звук. Это указывает на необходимость чистки инжектора или неисправность форсунок.
Замена проводки
Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.
Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.
Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:
- проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
- соединяются с помощью клемм электронные компоненты и контрольные приборы;
- проверяется с помощью тестеров вольтаж и правильность подключения.

Руководства на все автомобили
1. Общие сведения об автомобиле
2. Рекомендации по эксплуатации и техническому обслуживанию
3. Неисправности в пути
4. Двигатель
4.0 Двигатель
4.1. Полезные советы
4.2 Снятие и установка брызговика двигателя
4.3 Замена масла и фильтрующего элемента масляного фильтра
4.4 Снятие, установка и регулировка натяжения ремня привода вспомогательных агрегатов
4.5 Замена опор силового агрегата
4.6 Снятие и установка двигателя
4.7. Замена уплотнений двигателя
4.8 Ремонт привода газораспределительного механизма
4.9 Снятие и разборка гидронатяжителей цепей
4.18. Система смазки
4.19. Система охлаждения
4.20. Система питания
4.20.1 Система питания
4.20.2 Снижение давления в системе питания
4.20.3 Замена фильтрующего элемента воздушного фильтра
4.20.4 Снятие и установка воздушного фильтра
4.20.5 Проверка и замена датчика массового расхода воздуха
4.20.6 Замена топливного фильтра
4.20.7 Замена топливного насоса
4.20.8 Проверка и замена форсунок
4.20.9 Замена регулятора давления топлива
4.20.10 Проверка и замена регулятора холостого хода
4.20.11 Проверка и замена датчика положения дроссельной заслонки
4.20.12 Снятие и установка дроссельного узла
4.20.13 Замена и регулировка троса привода дроссельной заслонки
4.20.14 Регулировка содержания окиси углерода (СО) в отработавших газах
4.20.15 Замена и ремонт топливного бака
4.21. Система выпуска отработавших газов
5. Трансмиссия
6. Ходовая часть
7. Рулевое управление
8. Тормозная система
9. Электро-оборудование
10. Кузов
11. Уход за автомобилем
12. Покупка запасных частей
13. Поездка на СТО
14. Зимняя эксплуатация автомобиля
15. Приложения
16. Схемы электрооборудования
17. Табличные данные Ссылки на другие сайты
Устройство и элементы
Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.
Термостат
При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.
Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.
Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.
Водяной насос
Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 – этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.
Наиболее частыми неисправностями считаются – износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.
Радиатор и вентилятор
Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.
Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.
Патрубки и водяная рубашка
Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.
Новости:
Если у вас есть возможность явить милосердие, не пропускайте вперед даже учителя. Конфуций (551-479 гг. до н.э.)
Быстрый ответ
В быстром ответе можно использовать BB-теги и смайлы.
Страница сгенерирована за 1.428 секунд. Запросов: 109.
Электромагнитная форсунка — электромеханический клапан, работающий по принципу электромагнита.
При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям
Во входном канале форсунки установлен дополнительный топливный фильтр.
Как самостоятельно почистить устройство подачи топлива
Тот же стенд имеет функцию очистки форсунок. Но при желании это можно сделать и в гаражных условиях. Используется стандартная чистящая жидкость и несложное приспособление, собранное из подручных средств.
Самодельная установка представляет собой автомобильный электрический бензонасос, помещённый в сосуд с очистителем инжекторов. Шланг от насоса подсоединяется к входному штуцеру форсунки, а на её питающий разъём через микропереключатель кнопочного типа подаётся питание от аккумулятора.
Многократно прогнав через распылитель содержащую мощные растворители отложений жидкость можно добиться существенного восстановления распылительных свойств прибора, что станет ясно по изменению формы факела.
Неподдающуюся очистке форсунку придётся заменить, не всегда её дефект связан с загрязнением, возможна коррозия или механический износ.
Технические отличия
Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.
Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:
- Другая форма соединительных колодок;
- Иная схема подключения приборов;
- Другой вольтаж.
Система питания
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:
- Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
- Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
- Работа форсунок регулируется с помощью соединительной проводки.
Система охлаждения
Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:
- Устанавливается электровентилятор на радиатор охлаждения;
- Осуществляется замена жгута проводки моторного отсека.
Система управления впрыском топлива
Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Как проверить датчик температуры на 402, 405 и 406 двигателях?
Двигатель любого автомобиля является основным его устройством, которое помогает комфортному и быстрому передвижению, а также поддерживает работу многих других систем авто. Одним из показателей исправности мотора является его рабочая температура. Поддерживать оптимальное состояние движка, предохранять его от перегрева или переохлаждения, очищать от загрязнений, а также предотвращать процессы коррозии должна особенная жидкость – охлаждающая (антифриз, тосол и т.д).
Но без должного контроля за температурой, даже при наличии качественной охлаждающей жидкости, бесперебойная работа системы невозможна.
Отслеживание нагрева ОЖ лежит на плечах маленького прибора, который называется датчик температуры охлаждающей жидкости.
Это небольшое устройство отслеживает температуру охладителя и передает полученные данные на приборную панель в салоне автомобиля.
Датчик температуры на двигателях 402, 405, 406 и 409
Датчик температуры охлаждающей жидкости является ключевым элементом в системе охлаждения силового агрегата, от работоспособности которого зависит эффективность работы двигателя и его ресурс эксплуатации.
Двигателя 402, 405, 406 и 409 имеют схожие конструкционные особенности, в частности расположение датчика охлаждения ОЖ в магистральной системе охлаждения, что в разы упрощает процедуру обслуживания данного элемента.
Для любого измерительного прибора главным условием, необходимым для исправной работоспособности, является прямой контакт с измерительной средой. Именно поэтому датчик температуры охлаждающей жидкости, несмотря на конструкционную схожесть оборудования, находиться на двигателях 402, 405, 406 и 409 в разных местах.
В частности, расположение индикатора температуры антифриза расположен:
- На моторах серии 402 – деталь можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
- Внутри двигателей модели 405 – индикатор расположен внутри магистрального патрубка систему охлаждения, прямо на подходе к выпуску термостата;
- На агрегатах модели 406 – элемент можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
- На двигателях серии 409 – датчик параллельно располагается на выходе антифриза из радиатора и рядом с выпуском термостата.
Однако главным критерием для работоспособности данного элемента является контакт с охлаждающей жидкостью – первичные признаки неисправности появляются именно из-за неправильной установки датчика после ремонта.
Схема системы охлаждения
Схема системы охлаждения 402 ДВС достаточно простая. Так, охлаждается двигатель при помощи охлаждающей жидкости, которой может служить вола, тосол, и в редких случаях даже антифриз. Схема движения жидкости – кольцевая, и выглядит следующим образом: радиатор – патрубок – термостат – водяная рубашка – водяной насос – патрубки – радиатор.
Чтобы понимать более наглядно, стоит рассмотреть непосредственную схему циркуляции ОЖ, а также элементы, которые в неё входят:
I – с одним отопителем;
II – с двумя отопителями и электронасосом (для фургонов с двумя рядами сидений и автобусов);
1 – расширительный бачок;
3 – датчик указателя температуры охлаждающей жидкости;
5 – сливная пробка (кран) радиатора;
7 – ремень привода вентилятора;
8 – ремень привода насоса охлаждающей жидкости;
9 – насос охлаждающей жидкости;
10 – сливной кран блока цилиндров;
12 – электронасос системы отопления;
11, 13 – кран отопителя;
14 – радиатор дополнительного отопителя;
15, 16 – радиатор основного отопителя;
17 – основной клапан термостата;
18 – байпасный клапан.
