Регулятор давления в задних тормозах — энциклопедия японских машин — на дром

Устройство регулятора на автомобилях «КамАЗ»

Данный узел состоит из клапана, толкателя клапана вместе с приводом. Также в устройстве есть поршень с наклонным ребром. Есть и мембрана, которая находится в соединении с поршнем. Внутри корпуса есть соединительные трубки. По последним воздух поступает под поршень, благодаря чему и обеспечивается плавная работа системы в момент перекрытия клапана. Каналы регулятора крепятся к верхней части крана, а второй канал соединяется с тормозными камерами на задних колесах. Третий вывод работает с атмосферой. Когда автомобиль снижает скорость, воздух, подающийся из верхней части тормозного крана к первому каналу регулятора, смещает поршень вниз, а тот с другой стороны сжимается до упора. Клапан прижимается к седлу толкателя и второй канал в этот момент больше соединяется с атмосферой. Затем дальнейшее движение поршня приведет к открытию клапана. Воздух из первого канала поступит во второй, а далее — на тормозные камеры. Практически аналогичное устройство и принцип действия имеет и регулятор тормозных сил МАЗ.

Колдун Ваз 2114 принцип работы

Колдун включается в работу в ситуациях резкого торможения, когда машина «клюет носом», а задняя часть наоборот, приподнимается. При этой ситуации устройство временно прекращает подачу тормозной жидкости к задним колесам, тем самым они не блокируются одновременно с передними. Как результат – автомобиль не уходит в занос.
Другими словами устройство перераспределяет тормозные усилия в необходимый момент. При неисправности колдуна появляется риск отправить авто в занос или вообще перевернуться при экстренной остановке.

Как проверить работу регулятора

Для тестирования работы потребуется не менее двух человек (водитель и наблюдающий). Водителю необходимо разогнаться на не нагруженном автомобиле по ровному участку автодороги до 60 километров в час, после чего, резко затормозить. В это время наблюдающий должен проконтролировать работу задних колес (блокируются ли они вместе с передними или продолжают крутиться в момент нажатия на тормоз). Если задние колеса блокируются сразу или продолжают крутиться, не реагируя на выжимание педали тормоза, колдун неисправен.

АБС

Коэффициент сцепления колес с дорогой зависит от степени их скольжения, которая меняется в пределах от 0 (чистое качение колеса) до 100 % (полное буксование или скольжение при блокировке колес). Максимальные значения коэффициента сцепления порядка 10… 30 % (в зависимости от дорожной поверхности) будут при пробуксовке колес. Следовательно, при таком коэффициенте и степени скольжения колес можно обеспечить наибольшую эффективность и безопасность торможения. Именно это обеспечивают АБС.

Все современные АБС относятся к самонастраивающимся автоматическим системам. Они включают в себя:

• датчики угловой скорости колес
• электронно-решающий блок
• модуляторы давления

При работе АБС сигнал от датчиков угловой скорости вращения колес подается в электронно-решающий блок, в котором в соответствии с заданной программой формируются сигналы управления, поступающие на модулятор.

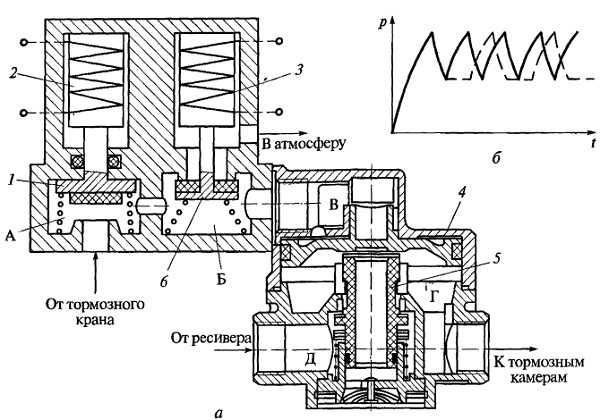

На рисунке показана схема пневматического модулятора АБС и его характеристика (изменение во времени тормозной силы). Работа АБС сопровождается многоцикловым процессом автоматического растормаживания и торможения колес автомобиля. В каждом цикле имеются фазы автоматического растормаживания, «выдержки» и затормаживания (штриховые линии на рис. б) колес. Имеются АБС, в которых осуществляется двухфазовый цикл (фаза «выдержки» отсутствует). Работа АБС обеспечивает требуемые угловую скорость колеса и его скольжение, соответствующее максимальным сцепным характеристикам.

Как установить тройник вместо колдуна

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ.

1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.
2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов.

Отсоединяем трубку колдуна от заднего тормозного шланга

1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой и выкидываем его.
2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

выгибаем тормозную трубку от главного цилиндра к заднему тормозному шлангу

Теперь все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами одновременно с передними.

Подзаголовок сайта

Главная

|

Руководство по эксплуатации автобусов НЕФАЗ

&nbsp

Главная Руководство по эксплуатации автобусов НЕФАЗ

Регулятор тормозных сил (см. рисунок) предназначен
для автоматического регулирования давления сжатого воздуха, подводимого при
торможении к тормозным камерам передней оси и заднего моста в зависимости от
давления в баллонах пневматической подвески автобуса.

Автоматический регулятор тормозных сил установлен на
кронштейне, закрепленном на поперечине каркаса основания шасси автобуса Нефаз. Выводы V и VI соединяются с
пневмобаллонами левой и правой стороны автобуса. Давление воздуха от
пневмобаллонов воздействует на поршень 3 регулятора. В зависимости от давления
воздуха, которое соответствует состоянию загрузки автобуса, направляющая втулка
2 с копиром смещается и под действием пружины 15 настраивается в положение
регулировки, сооветствующее состоянию загрузки автобуса. При срабатывании
пневматической тормозной системы сжатый воздух от
тормозного крана через вывод I попадает в полость А, воздействует на поршень 12,
заставляя его перемещаться вниз. При этом впускной клапан 11 прижимается к
выпускному отверстию толкателя 13.

При дальнейшем перемещении поршня клапан отрывается от седла в поршне и
сжатый воздух попадает в полость В под диафрагмой 7, нагружая активную
поверхность поршня 6. Одновременно сжатый воздух открывает клапан 10 и по каналу
Б поступает в полость под диафрагмой 7. Благодаря данному предварительному
давлению воздуха осуществляется повышение передаточного числа при небольшом
управляющем давлении. Под действием давления в полости В поршень 6 перемещается
вниз, закрывая выпускное отверстие 14, а впускной клапан 5 открывается. Сжатый
воздух от ресивера через вывод III попадает в тормозные камеры. Одновременно в
полости С создается давление, воздействующее на поршень 6 снизу. Как только
давление, действующее на поршень снизу становится больше давления, действующего
на поршень сверху, поршень приподнимается и клапан 5 закрывается. Таким образом
осуществляется следящее действие регулятора.

Диафрагма 7 при перемещении поршня 12 вниз прилегает к вставке 8, увеличивая,
таким образом, активную площадь диафрагмы. Как только сила, действующая в
полости В на нижнюю сторону диафрагмы, становится равной силе, действующей на
поршень 12 сверху, поршень поднимается вверх, впускной клапан 11 закрывается,
создавая положение равновесия. Положение толкателя 13 определяется положением
направляющей втулки 2 с копиром, положение которой определяется величиной
управляющего давления воздуха, поступающего от пневмобаллонов подвески.

При растормаживании давление в выводе I уменьшается, клапан 5 и поршень 6
перемещаются вверх под действием давления в выводе III. Выпускные отверстия 9 и
14 открываются, и воздух из тормозных камер выходит в атмосферу через вывод IV.
При падении давления в одном из пневмобаллонов подвески регулятор автоматически
обеспечивает подачу давления, равную половине давления неисправного контура.

Если падает давление в обоих пневмобаллонах подвески, то пружина 1 отводит
направляющую втулку 2 в крайнее положение, обеспечивая в этом случае давление
воздуха на выходе, равное половине рабочего давления при полностью загруженном
автобусе. Контрольный вывод 4 обеспечивает проверку регулятора тормозных сил на
автобусе.

Рисунок 172 — Регулятор тормозных сил1, 15 — пружины; 2 —
направляющая втулка с копиром; 3, 6, 12 — поршни; 4 — контрольный вывод; 5, 11 —
клапаны впускные; 7 — диафрагма; 8 — вставка; 9, 14 — выпускное отверстие; 10 —
клапан; 13 — толкатель; А, В — полости; Б — канал; I — от тормозного крана; II —
от ресивера; III — к тормозным камерам; IV — атмосферный вывод; V, VI — от
пневмобаллонов подвески




О регуляторах тормозных усилий (P-Valve)

Бытует поверье, что при своде задних барабанных тормозов на дисковые необходимо также менять распределитель тормозных усилий (он же P-Valve) на регулятор от машин с задними дисковыми тормозами (ЗДТ). Причем в терминальной стадии этот постулат выглядит как «ставь любой от тачки с задними дисковыми тормозами». Поскольку такие советы попахивают техническим идиотизмом, а от тормозов зависит цельность очка шкуры, решено было с этим вопросом разобраться.

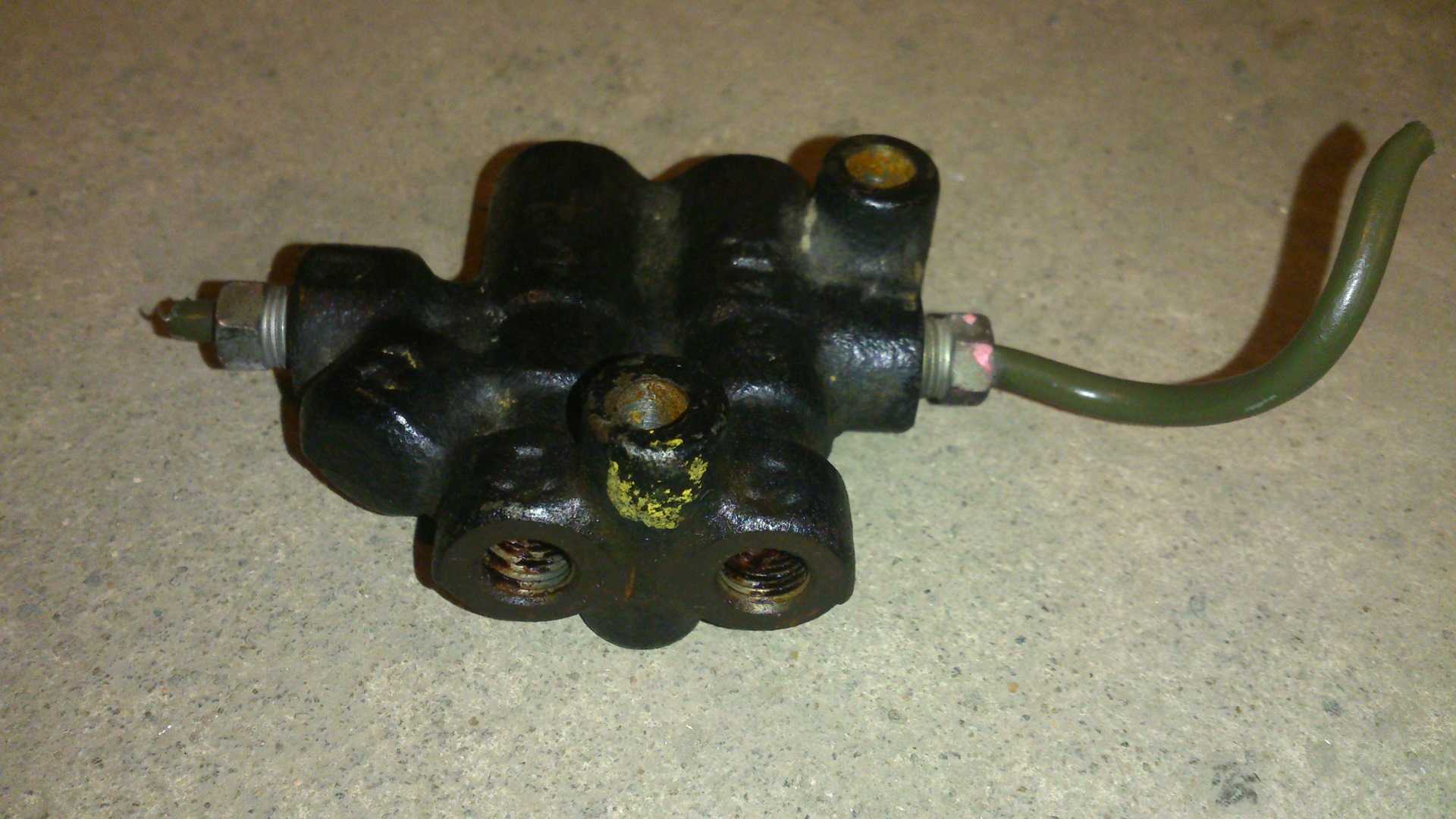

Вот он, классический тойотовский регулятор тормозных усилий:

Регулятор для машин с ABS

Это регулятор для машин с ABS. В машинах без ABS он такой же формы, но в том месте, где на фото желтая метка, находится еще один выход для тормозной трубки (который напрямую соединен с левым входом на фото).

Замена колдуна на ваз 2114

Демонтаж и обратная установка неработающего устройства не вызывает существенных проблем и доступна практически любому. Автопроизводитель рекомендует заменять неисправный регулятор в сборе.
Для производства работ вам понадобится:

• плоская отвертка;
• ключ на 13;
• головка на 10 для снятия тормозных патрубков.

Последовательность замены такова:

1. Обеспечиваем удобный доступ к задней части днища автомобиля (используем подъемник, яму, либо эстакаду).
2. Находим рычаг привода регулятора. Поднимаем скобу вверх и освобождаем его. В случае возникновения затруднений, воспользуйтесь отверткой, слегка разжав скобу.
3. Снимаем скобу серьги.
4. Теперь отсоединяем четыре трубки от корпуса изделия. Для этого необходимо ослабить и открутить гайки креплений. Во избежание вытекания тормозной жидкости, затыкаем (герметизируем) отверстия всех трубок. В дальнейшем, для того чтобы не перепутать места соединений к регулятору, размечаем 4 патрубка различными цветами либо цифрами.
5. Отворачиваем передний болт колдуна (которым он крепится к кронштейну).
6. Со стороны кронштейна отворачиваем другой болт.
7. Снимаем устройство в сборе (вместе с приводом).
8. После замены изделия, установка осуществляется в обратном порядке.

Учтите, что после обратной установки, крепящую скобу серьги необходимо обжать плоскогубцами. Кроме того, требуется прокачать тормозную систему и отрегулировать устройство для его правильной работы.

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае.
К примеру:
— Нет юза задних колес – сокращаем зазор.
— При раннем срабатывании (занос) увеличиваем расстояние.

Интегрированные системы активной безопасности (ИСАБ)

В настоящее время разработаны отечественные интегрированные системы активной безопасности (ИСАБ), образующие комплекс АБС и ПБС.

В отличие от АБС устанавливаемая в ИСАЕ противобуксовочная система обеспечивает требуемое движение колес не в тормозном (как при работе АБС), а в тяговом режиме. Дело в том, что при движении автомобиля, в том числе при маневрировании на дороге с различными сцепными свойствами участков поверхности, взаимодействующей с ведущим колесом, возникает разная пробуксовка. Это может привести к потере устойчивости движения, например, при разгоне автомобиля, когда к колесам может быть подведена излишняя тяга, неуравновешенная сцепными возможностями пары «колесо — дорога». Действие ПБС в отличие от АБС основано на том, что в случае появления пробуксовки ведущего колеса автомобиля система обеспечивает на этом колесе уменьшение тягового усилия. Тем самым предотвращается пробуксовка колес и повышается устойчивость движения автомобиля. Как правило, работа ПБС основана на уменьшении топливоподачи к двигателю, т.е. сводится к снижению тягового усилия на буксующем колесе (колесах).

Для чего необходим редукционный гидроклапан

Назначением автоматического автомобильного регулятора тормозных сил принято считать корректировку давления тормозной жидкости в каналах. Подобный регулятор актуален не только там, где инженеры установили гидравлику, но и для автомобилей, работающих на пневматических тормозах.

Часть кузова с задним мостом во время резкого снижения скорости слегка приподнимается. Одномоментно срабатывает рычаг, напрямую связанный с «колдуном». От усилия рычага опускается поршень, перекрывающий канал тормозной жидкости. Это приводит к понижению давления на задние колодки.

Инженеры некоторых автомобильных брендов заботятся о предсказуемости поведения машины в экстремальных условиях. Помогает ситуации дополнительное использование регуляторов не только для заднего моста, но и для передней пары колёс. Рассматривая, для чего нужен этот блок в автомобиле, стоит добавить, что он повышает результативность торможения малозагруженному транспорту, у которого небольшой контакт колёс с дорогой. В таких обстоятельствах не обойтись без изменения усилия в блокировке каждого колеса на обеих осях. На легковушках для этого стоят статические устройства, а на грузовиках – применяется автоматическое решение проблемы.

Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

• Замена регулятора давления тормозов
• Для снятия регулятора совместно с кронштейном
• Для снятия регулятора без кронштейна
• Разборка регулятора давления тормозов
• Дополнительный видео-ролик

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу. Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Vaz-Russia.ru

Регулятор — тормозная сила

Регулятор тормозных сил ( рис. 202) на автомобилях с пневматическими тормозными приводами выполняет те же функции, что и в тормозных системах с гидравлическими тормозными приводами.
 

Регулятор тормозных сил предназначен для автоматического регулирования давления в тормозных камерах задней тележки в зависимости от осевой нагрузки. Регулятор установлен на раме и его рычаг соединен с упругим элементом, крепящимся на штанге, соединенной с балками мостов задней тележки тягача. Упругий элемент защищает регулятор от повреждений при ходе мостов выше допустимого для регулятора предела, а также поглощает толчки и вибрацию мостов от неровностей дороги. Тормозные камеры заднего и среднего мостов состоят из двух частей: диафраг-менной камеры рабочего тормоза и цилиндра с пружинными энергоаккумуляторами стояночного и запасного тормозов.
 

Регулятор тормозных сил устанавливается на задней тележке тягача. Если мосты задней тележки тягача снимаются на ремонт или заменяются, то при последующем монтаже мостов необходимо провести регулировку рычага регулятора. Регулировка должна производиться квалифицированными специалистами.
 

Стояночный тормоз автомобиля ГАЗ-53А.

Регулятор тормозных сил ( рис. 5.14, а) предназначен для автоматического регулирования давления воздуха в тормозных камерах задних колес в зависимости от нагрузки на задний мост и состояния дорожного покрытия. Он устанавливается на раме автомобиля ( рис. 5.14, б) и соединяется с балкой заднего ведущего моста ( на автомобиле КамАЗ — с балками заднего и среднего мостов) с помощью упругого элемента и штанги.
 

Регуляторы тормозных сил способствуют увеличению использования потенциально возможного коэффициента сцепления шин с дорогой за счет изменения распределения тормозных усилий между колесами по мере динамического изменения нагрузки на мосты автомобиля при торможении.
 

Регуляторы тормозных сил уменьшают возможность блокировки задних колес, чем предотвращают занос автомобиля и повышают безопасность движения.
 

Регулятор тормозных сил автомобиля служит для автоматического изменения тормозных сил в зависимости от двух параметров: нагрузки на задних колесах и замедления.
 

Регулятор тормозных сил автомобиля служит для автомагического изменения давления жидкости в контуре задних тормозов в зависимости от прогиба рессор, чем ограничивается возрастание тормозных сил на задние колеса с целью предотвращения их юза.
 

Работа регулятора тормозных сил происходит в зависимости от величины прогиба подвески задних мостов.
 

Схема установки регулятора тормозных сил: / лонжерон; 2 — регулятор гормочных сил; 3 — рычш pel уля юра; 4 — тяга: 5 — упругий леменг; 6 — плата; 7 — компенсатор; V — промежуточный мост; 9 — чаяний мост; / — положение рыча.
 

На автомобиле имеется регулятор тормозных сил для автоматического регулирования давления воздуха в тормозных механизмах колес среднего и заднего ведущих мостов в зависимости от осевой нагрузки и состояния дорожного покрытия. Он устанавливается на раме автомобиля и соединяется с ведущими мостами с помощью упругого элемента и штанги.
 

График соотношения между коэффициентом торможения 2770а и давлением рм бортового груженого ( сплошные линии и порожнего ( штриховые линии автомобиля МАЗ типа 6×4 при постоянном соотношении моментов передних и задних тормозов. I и II — граничные зоны.

По статической характеристике регулятора тормозных сил ( рис. 118) находим углы положения рычага регулятора.
 

Следовательно, при торможении регулятор тормозных сил будет автоматически поддерживать в тормозных камерах давление, обеспечивающее тормозное усилие, пропорциональное нагрузке на задние мосты.
 

Возможные неисправности регулятора

На практике встречаются такие неполадки с АРТС:

• разгерметизация системы и утечка тормозной жидкости;
• клапан заклинил в каком-то положении;
• сбой регулировки.

Утечку легко определить по наличию подтёков на стыках или изгибах каналов. Заклинивший клапан подлежит замене, так как после этого он теряет свою работоспособность. Ремонт оказывается нерентабельным, поэтому меняется весь узел.

Регулировать систему необходимо при выявлении косвенных признаков неисправности. Обычно они сказываются на усилии при нажатии на педаль. Также заметны проблемы, если во время торможения автомобиль бросает из стороны в сторону.

Устройство регулятора

В некоторых источниках, где описывается регулятор, его называют неформальным наименованием – «колдун». Подобный агрегат не применяется в тех марках машин, на которых инженеры установили ABS. Ведь формально он является конструкционным предшественником антиблокировочной системы.

«Колдун» включает в себя кроме клапанов и поршней корпусные части. Корпус формирует пару внутренних полостей. Одна из них имеет соединение с главным цилиндром, а вторая соединена с тормозными механизмами, расположенными сзади. В процессе экстренного торможения передняя часть авто клонится. Подобное положение обеспечивает перекрытие доступов к тормозному цилиндру.

По описанной схеме работает узел, который находится в автомобилях ВАЗ, распределяя усилие на колёса задней оси. Это позволяет избегать заносов.

Следует учитывать, что регулятор «боится» механического загрязнения. От этого происходит периодическое закисание и корродирование. В результате он фиксируется в промежуточной позиции и не выполняет свои функции. Не стоит проводить какие-то несанкционированные вмешательства (тюнинг) в его конструкцию, чтобы избежать возможных повреждений.

Регулятор тормозных сил:настройка,неисправности,замена,проверка,фото,видео

Регулятор тормозных сил, в народе “колдун”, является одним из узлов тормозной системы автомобиля. Его главное предназначение – это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое “колдун”, из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.

Как работает регулятор давления тормозов при торможении автомобиля?

Простыми словами: При резком нажатие на педаль тормоза, задняя часть у автомобиля поднимается а передняя опускается и в связи с этим колдун начинает свою работу. После того как колдун начал работу, он тем самым не даёт задним колёсам у автомобиля тут же начать тормозить после нажатия на педаль, а зачем это нужно?

Всё дело в том, если задние колёса у автомобиля начнут тормозить в одно время вместе с передними, то появится очень большая вероятность того что автомобиль занесёт. А в том случае если задние колёса у автомобиля сработают с небольшим запозданием, то в такой ситуации гораздо меньше будет вероятность того что машину занесёт.

Примечание! Более подробную работу колдуна, вы так же можете изучить в видео-ролике который вы найдёте в самом низу статьи!

Тяжелыми словами: При торможении автомобиля, в задней его части увеличивается расстояние между днищем и задним мостом автомобиля.

В то время пока расстояние увеличивается, рычаг от моста отпускает поршень который находится в колдуне и тем самым этот поршень перекрывает доступ тормозной жидкости к задним колёсам.

А что у нас будет если доступ тормозной жидкости к задним колёсам перекрыт? Всё элементарно, колёса не будут блокироваться а будут продолжать крутиться.

Примечание! Но в самом регуляторе присутствует ещё небольшая пружинка, благодаря которой поршень перекрывает не всю тормозную жидкость а лишь часть её и в связи с этим задние колёса у автомобиля всё же будут тормозить, но полностью блокироваться не будут!

Пневматический регулятор тормозных сил

Пневматический регулятор тормозных сил автомобиля КамАЗ, устанавливаемый на лонжероне 7 рамы автомобиля, состоит собственно из автоматического регулятора 2 рычага 3, регулируемой тяги 4, упругого элемента 5, компенсатора 7, связанного штангой 6 с балками 8 и 9 мостов автомобиля. Механизмы и имеющиеся крепления обеспечивают компенсацию перекосов тележки, возможных при торможении на неровных дорогах. Упругий элемент защищает регулятор от повреждений при вертикальных перемещениях мостов задней тележки, а также смягчает резкие толчки и уменьшает вибрацию.

Рассмотрим устройство и принцип действия пневматического регулятора тормозных сил.

У груженого автомобиля рычаг 4 находится в крайнем верхнем положении. При торможении сжатый воздух поступает в полость 1. Поэтому поршень 2 переместится вниз, а по трубке 10 воздух из полости I поступит в нижнюю часть и будет оказывать давление на поршень 7 плунжерного типа, прижимая шаровую пяту 6 к толкателю 3. При перемещении поршня 2 вниз вместе с ним движется клапан 7, который посредством толкателя сначала отсоединит полость II от выхода в атмосферу, а затем отойдет от седла поршня 2. В результате полость I соединится с выходной полостью II, а сжатый воздух поступит через полость II к тормозным камерам колес.

Вставка в корпусе имеет наклонные ребра Я на которые опирается мембрана (диафрагма) 5 при верхнем положении поршня 2. Поршень 2 также имеет ребра 11. Чем ниже опустится рычаг и связанный с ним толкатель, тем ниже опустится и поршень 2. Следовательно, увеличится рабочая площадь мембраны 5, воздействующей на поршень 2.

Когда рычаг находится в верхнем положении (при полной осевой нагрузке), толкатель также расположен вверху. Для открытия клапана поршень 2 должен переместиться вниз. При небольшом его перемещении наклонные ребра 11 поршня 2 не выходят ниже ребер 9 вставки. При этом мембрана опирается только ца ребра вставки, и усилие от нее на поршень 2 не передается.

Когда рычаг находится в крайнем нижнем положении (наименьшая осевая нагрузка), поршень 2 должен максимально переместиться вниз для открытия клапана, поскольку толкатель также будет находиться в нижнем положении. В случае максимального перемещения поршня 2 вниз его наклонные ребра опустятся ниже ребер вставки. При этом активная площадь мембраны становится наибольшей. В результате в полости II установится давление воздуха, примерно равное 1/3 давления на входе в регулятор.

При растормаживании колес давление воздуха в полости 1 упадет, и поршень 2 переместится вверх. При этом клапан сядет на седло поршня 2, разобщая полости I и II, и оторвется от толкателя. В результате сжатый воздух из тормозных камер колес средней и задней осей через полость II и полый толкатель выходит в атмосферу, отгибая края резинового клапана. А все элементы регулятора возвращаются в исходное положение.

Рассмотренные регуляторы корректируют давление рабочего тела (воздуха) для обеспечения одновременной блокировки колес передней и задней осей. При этом происходит упреждающая блокировка колес передней оси. Однако такой способ торможения не является наиболее эффективным и безопасным с точки зрения сохранения устойчивости движения автомобиля при торможении. Кроме этого, происходит излишний износ .

Функции и назначение регулятора тормозных сил

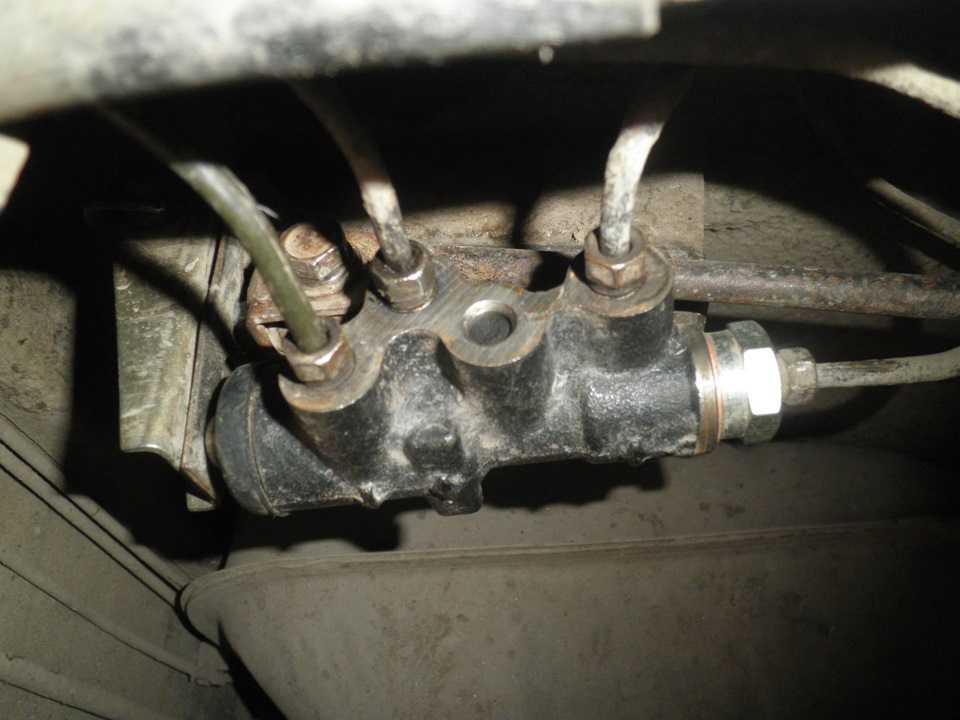

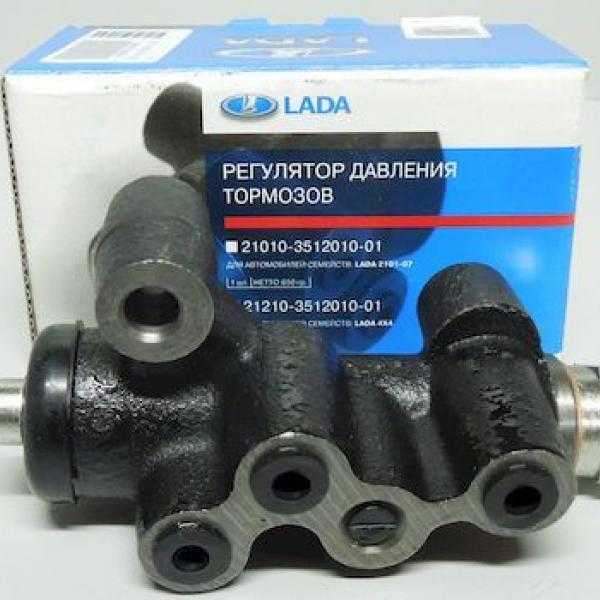

“Колдун” применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

В спортивных автомобилях используется еще одна разновидность “колдуна” – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.
