Регулятор тормозных сил в сборе камаз

Регулировки и основные неисправности регулятора давления

Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.

Большинство регуляторов давления имеют две регулировки:

• Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
• Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.

Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).

С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:

• Износ клапанов;
• Засорение каналов;
• Засорение фильтров;
• Проседание или поломка пружин;
• Поломка различных компонентов регулятора.

Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.

Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Частичная настройка тормоза КамАЗ

Частичная регулировка тормозов на КамАЗе выполняется по мере необходимости. Цель проведения настроек, добиться нужного расстояния от поверхности накладки до барабана.

Первоочередной признак, сигнализирующий о времени подвести настройки механизмов КамАЗ, это размер выходящих рычагов камер тормоза. Значение, считающееся нормой давления на ножной рычаг – 20 миллиметров.

Нужный размер выставляют, используя червяк рычага настройки. Манипуляции – на холодном механизме, тормоз остановки переводят в положение «отключен», болт фиксации откручивают на 2-3 оборота, потом снова затягивают. Значение вывода штоков камер на колесных парах настраивают одинаково, иначе возникнет не равнозначное усилие при торможении.

Регулировка тормоза КамАЗ:

Клапан ресивера зил 131

Регулятор давления ЗИЛ-131Н для автомобилей

(рис. 75) устанавливается на компрессорный блок. Для повышения надежности работы регулятор давления снабжен двумя фильтрами: один фильтр 8 установлен в точке входа воздуха из пневмосистемы, другой сетчатый фильтр 7 — в точке входа воздуха в регулятор из нагнетательного патрубка компрессора.

Регулятор давления автоматически поддерживает необходимое давление сжатого воздуха в системе, впуская воздух в ловушку компрессора или выходя из него.

При достижении давления в пневмосистеме 0,73. 0,80 МПа (7,3; 8,0 кгс / см2) регулятор перекрывает подачу воздуха от компрессора и при падении давления до 0,6. 0,64 МПа (6,4 кгс / см2) перезапускает компрессор. Если давление в пневмосистеме не поддерживается в указанных пределах выявить неисправность и устранить ее. Изменения пределов пневматического давления могут быть вызваны неисправностью регулятора давления или износом уплотнительных колец плунжера ограничителя. Поэтому сначала необходимо проверить герметичность плунжеров ловушки. Если даже после устранения протечек в плунжерах давление не соответствует норме, необходимо разобрать регулятор, промыть детали бензином или керосином и просушить. Только квалифицированный персонал может открывать и настраивать регулятор давления. Регулятор давления рекомендуется проверять на специальном стенде.

Повреждение поверхности шаров и их посадочных мест недопустимо. Контроллер настраивается в следующей последовательности.

1. При повороте регулировочного колпачка 4 компрессор запускается с давлением 0,6. 0,64 МПа (6,4 кгс / см2). При закручивании крышки давление увеличивается, при откручивании — уменьшается. Колпачок фиксируется стопорной гайкой 16.

2. Изменяя количество прокладок 15, давление регулируется в пределах 0,73. 0,80 МПа (7,3-8,0 кгс / см2), при котором компрессор выключается. При увеличении количества уплотнений давление уменьшается, при уменьшении — увеличивается.

Рис. 75. Регулятор давления: 1 — кожух; 2 — пружина регулятора; 3 — упорный шар; 4 — колпачок регулировочный; б — стержень клапана; 6 — седло впускного клапана; 7 — сетчатый фильтр; 8 — фильтр; 9 — уплотнительное кольцо; 10 — корпус; 11 — крышка фильтра; 12 — пружина клапана; 13 — впускной клапан; 14 — выпускной клапан; 15 — регулирующая прокладка; 16 — стопорная гайка регулировочного колпачка

Предохранительный клапан автомобиля ЗИЛ-131Н

(Рис. 76) предназначен для защиты пневматической системы от повышения давления в случае выхода из строя регулятора давления. Клапан установлен на правом переднем пневмоцилиндре и настраивается на открытие при достижении давления воздуха в пневмосистеме 1. 1,05 МПа (-10,10,5 кгс / см2). Клапан регулируется на заданное давление винтом 6, который фиксируется контргайкой 5. Проверить правильность работы предохранительного клапана пневмосистемы срабатывания тормоза. Для этого потяните шток клапана — клапан должен выпустить воздух. Затем необходимо освободить аукцион; если в этом случае вентиляция прерывается, клапан работает нормально.

Рис. 76. Предохранительный клапан: I — седло; 2 корпус; 3 — шар; 4 — пружина; 5 — стопорная гайка; 6 регулировочный винт; 7 — тяга

Один источник

Видео:Регулятор давления компрессора СО-243.1 (клапан сброса давления). Обзор конструкции. Часть 6Скачать

Причины поломок

Неисправности и причины поломок:

1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Работа пневматического модулятора

Рассмотрим подробно работу пневматического модулятора, выполненного на базе ускорительного клапана (рис. а). Сжатый воздух от тормозного крана поступает по магистрали в полость А и далее через полость Б проходит в полость В и давит на следящий поршень 4 вниз. Поршень перемещается вниз и упирается в клапан 5, отсоединяя полость Г от выхода в атмосферу. Дальнейшее перемещение поршня вниз приводит к открытию клапана 5.

В результате сжатый воздух начинает проходить из ресивера через полости Д и Г в тормозные камеры.

Если тормозящееся колесо начинает блокироваться, электронный блок посылает одновременно сигналы управления на электромагниты 2 и 3, которые закрывают клапан 1 и открывают клапан 6. При этом полости Б и В соединяется с атмосферой — происходит автоматическое растормаживание колеса. При некотором угловом ускорении колеса электронный блок снимает электрическое напряжение с электромагнита 3. В результате клапан 6 под действием пружины снова закрывается и наступает фаза выдержки.

Фаза повторного автоматического затормаживания колеса имеет место в том случае, когда колесо приобретает пороговое угловое ускорение. При этом электронный блок снимает электрическое напряжение, и с электромагнита 2, что позволяет клапану 1 открыться и соединить рабочую полость В с магистралью. Затем цикл повторяется.

Интегрированные системы активной безопасности (ИСАБ)

В настоящее время разработаны отечественные интегрированные системы активной безопасности (ИСАБ), образующие комплекс АБС и ПБС.

Tags: Тормозная система

Достаточно прост принцип действия или работы любого регулятора давления системы тормозов. Водитель резко жмёт на педаль, после чего у легковушки носовая часть прижимается в сторону дорожного покрытия, а задняя часть слегка приподнимается.

Так как работает регулятор чётко, то не допускает одновременного блокирования торможения задней и передней пары. Давление задних тормозов срабатывает позже, что существенно снижает риск заноса.

Принцип работы учитывает, что происходит увеличение между днищем и задним мостом. В результате такой работы отпускается поршень, отвечающий за регулировку давления. Переток жидкости в магистрали прекращается, а колёса продолжают вращаться.

Andrew

Мл. сержант

Репутация: 3

Автоматический регулятор тормозных сил КамАЗ

Автоматический регулятор тормозных сил изменяет давление воздуха в тормозных камерах среднего и заднего мостов в зависимости от нагрузки автомобиля. Он установлен на раме автомобиля. Его рычаг 4 соединен с упругим элементом, который размещен на штанге, прикрепленной к балкам мостов. Упругий элемент защищает регулятор от по­вреждений при вертикальных перемещениях мостов зад­ней тележки, а также поглощает толчки и уменьшает виб­рацию, когда они превышают допустимые пределы.

Рис. 109. Автоматический регулятор тормозных сил:

I — вывод к тормозному крану; II — вывод к тормозным камерам задних колес;

1 — клапан; 2 — ступенчатый поршень; 3 — толкатель; 4 — рычаг; 5 — диафрагма; 6 — шаровая цапфа; 7 — поршень; 8 — ребристый конус корпуса; 9 — соединительная трубка; 10 — ребристый конус поршня.

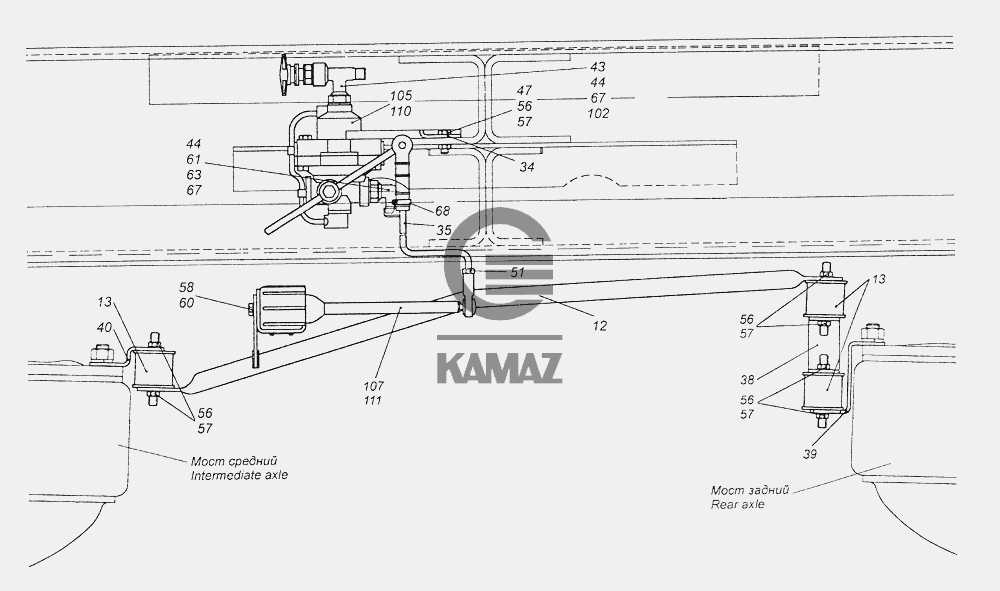

Рис. 110. Установка регулятора тормозных сил:

1 — лонжерон; 2 — регулятор тормозных сил; 3 — рычаг регулятора; 4 — тяга; 5 — упругий элемент; 6 — штанга; 7 — компенсатор; 8 — средний мост; 9 — задний мост.

Сжатый воздух из первой секции тормозного крана по­ступает в корпус регулятора через вывод I и отжимает вниз поршень 2. При этом толкатель 3 отжимается клапа­нам I вниз до посадки его на шаровую цапфу 6, а при даль­нейшем перемещении поршня 2 толкатель открывает клапан 1. Через вывод II воздух поступает в тормозные ка­меры, а также в полость под диафрагму 5. Через соедини­тельную трубку 9 из вывода I воздух одновременно по­ступает под поршень 7, который; обеспечивает постоянный и мягкий контакт цапфы с толкателем 3. Положение тол­кателя зависит от положения рычага регулятора.

При дальнейшем движении поршня 2 вниз диафрагма 5 накладывается на ребристый конус 10 поршня 2. Эффек­тивная площадь диафрагмы непрерывно увеличивается до тех пор, пока не превысит площадь верхней части поршня. После этого поршень 2 приподнимется и клапан I закры­вается. Давление в тормозных камерах полностью нагру­женного автомобиля становится равным давлению в сек­ции тормозного крана. Если автомобиль нагружен не полностью или совсем не нагружен, то давление в тормоз­ных камерах будет меньше давления в секции тормозного крана.

При растормаживании давление в выводе I уменьшается, ступенчатый поршень 2 перемещается вверх и закры­вает впускное отверстие клапана 1. При дальнейшем дви­жении поршня 2 клапан 1 отходит от седла толкателя 3, и сжатый воздух из тормозных камер через вывод II и полый толкатель 3 выходит в атмосферный вывод, отги­бая края резинового клапана.

Рис. 111. Упругий элемент:

Как работает регулятор тормозных сил камаз?

Регулятор тормозных сил функционирует путем контроля давления в гидравлической системе тормозов. Он может быть механическим или электронным, в зависимости от модели и года выпуска автомобиля. При торможении регулятор в автомобиле Камаз распределяет тормозное усилие между задними и передними колесами в зависимости от текущей ситуации на дороге и веса груза на автомобиле. Это позволяет обеспечить максимальную эффективность торможения и минимизировать риск блокировки колес или скольжения.

Преимущества использования регулятора тормозных сил камаз:

• Безопасность: За счет равномерного распределения тормозной силы на всех колесах, регулятор помогает предотвратить блокировку колес и улучшает управляемость автомобиля во время торможения.
• Эффективность: Камаз с регулятором тормозных сил позволяет сэкономить энергию и увеличить срок службы тормозных колодок и дисков за счет более равномерного износа деталей.
• Удобство: Водитель может регулировать интенсивность торможения в зависимости от дорожных условий и груза, что повышает комфорт и безопасность в пути.

Принцип работы тормоза КамАЗ

Чтобы разобраться, что такое тормозная система КамАЗ 65115 и др. модификаций, рассмотрим функционирование остановочного агрегата. Деталью укомплектовываются все колёса автомобилей (43118, 43114 и др.). Механизм сходного принципа действия, не зависимо от комплектации.

Механизм торможения КамАЗ:

Механизм торможения крепится и собирается на суппорте (2), торцевая часть плоской формы с отверстиями под крепёжные болты колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9) фиксируются эксцентриками (1). Форма тормозного материала со специфическим контуром, способствующим одинаковому стиранию. Штыри корректно располагают тормозные устройства по отношению к барабану, закрепленному к ступице болтами в количестве пяти штук.

Сдвиг колодок, посредством кулака (12) инициирует торможение. Детали давят на барабан, а тот тормозит колесо. Роликовый механизм (13), передаточное звено от кулака – колодкам. Задача изделия, свести на нет силу трения, сделать торможение эффективным. Пружинные механизмы (8), в количестве четырёх штук, возвращают детали на исходную позицию. В держателе (10) вращается расклинивающий кулак (12). Держатель фиксирует камеру. Ближе к торцу вала присоединяется рычаг регулировки (14), с передаточным механизмом. Задача кожуха – не допустить попадание инородного тела изделие.

Рычаг настройки КамАЗ:

Процесс износа деталей, вследствие торможения неизбежен. Что бы свести к минимуму расстояние от колодки до барабана, предусмотрен механизм регулировки. Шток помещен в стальной кожух (6) со штуцером (7). Колесо с червячным механизмом и зубьями (3), размещённое в корпусе, имеет установочные отверстия, крепящиеся на кулак и червяк (5) с запрессованным штоком (11). Упругий элемент (9), крепится с упором в болт — фиксатор (8), удерживает круглый элемент (10) на штоке (11) в ложбинке червяка, и стопорит его ось. К остову (6) штока фиксируется заглушка (1), удерживающая диск с зубьями.

Осевое вращение провоцирует червячное перемещение, что заставляет проворачиваться диск (3), а заодно и кулак разблокировки. Кулак поджимает тормозные элементы, сводя к минимуму расстояние от колодки до барабана. Торможение инициирует поворот рычага штоком камеры тормозов. Прежде чем отрегулировать тормоза на КамАЗе, болт — фиксатор (8) отворачивают, по окончанию процесса, туго фиксируют.

Как отрегулировать давление воздуха

Для того чтобы отрегулировать давление воздуха, необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ.

Регулировка механизма проводится только при отключенном силовом агрегате.

Весь процесс проходит в 3 этапа: разбор, регулировка и монтаж.

Для того чтобы демонтировать регулятор, нужно открутить контровую гайку и вывернуть регулировочный винт. Это поможет ослабить пружины поршня уравновешивающего типа. После этого следует при помощи специального торцевого ключа вытащить пружинное устройство, отвернуть защитную крышку и снять уплотнительную манжету.

Для того чтобы снять глушитель, нужно отвернуть крепежные элементы с нижней части крышки и вытащить фильтрующий элемент. Затем следует снять 2 уплотнительных кольца и разгрузочный поршень. После демонтажа рекомендуется промыть все детали чистым бензином.

После проделанных действий следует установить регулятор на специальный проверочный стенд и подключить прибор согласно схеме, приведенной в руководстве пользователя.

После подключения необходимо 3 раза подать сжатый воздух под давлением не менее 1,4 МПа на выводы.

По окончании регулировки следует 3 раза проверить уровень давления включения и отключения регулятора, после чего можно законтрить болт.

Что такое регулятор тормозных сил камаз?

Когда речь заходит о безопасности на дорогах, тормозная система играет одну из важнейших ролей. Камаз — один из ведущих производителей грузовых автомобилей, и регулятор тормозных сил является одной из ключевых составляющих управления эффективностью торможения. Регулятор тормозных сил, также известный как пропорциональный распределитель тормозных сил или пропорциональный клапан, представляет собой важный компонент системы тормозов Камаза, который позволяет водителю контролировать скорость спуска и подъема транспортного средства, а также обеспечивает равномерное распределение тормозных сил на всех колесах.

Описание пневматической тормозной системы Камаз

В основе запуска и остановки пневматической тормозной системы лежит циркуляция сжатого воздуха. Он хранится в специальных цистернах. Циркуляция сжатого воздуха обеспечивается за счет работы компрессора.

Схема работы тормоза выглядит следующим образом:

• Из цистерна при условии повышенного давления в компрессор поступает определенное количество воздуха.
• После того как в действие приводится тормозная система, рабочий момент передается в тормозной кран, который повышает давление в камерах тормоза.
• Они приводятся в действие специальным рычагом, который является ключевым механизмом тормозной системы.
• Когда педаль тормоза опускается, то все детали возвращаются в первичное положение.

Резервный тормоз работает аналогичным образом. Необходимо каждые 4 месяца проводить ТО тормозной системы.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Источник статьи: http://specmahina.ru/kamaz/tormoznaya-sistema.html

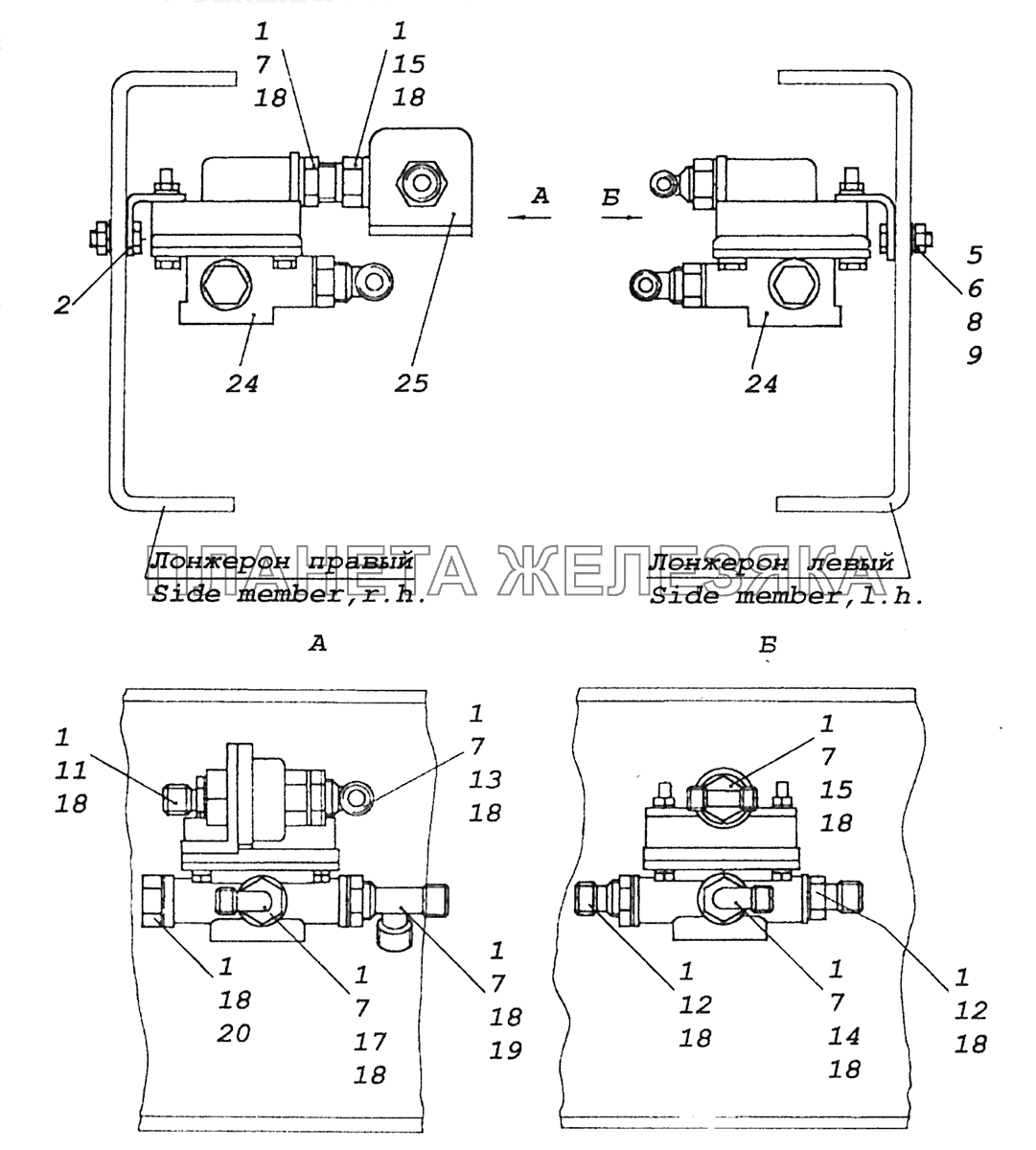

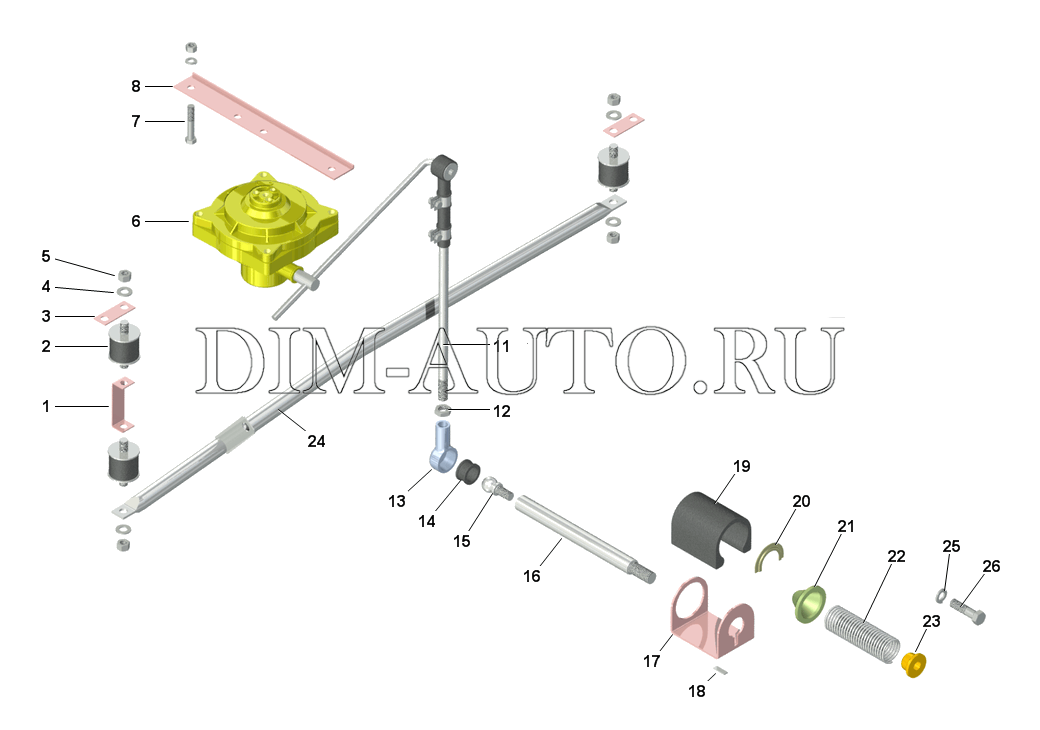

Регулятор тормозных сил КАМАЗ

Регулятор тормозных сил тормозной системы Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 предназначен для автоматического регулирования давления сжатого воздуха, подводимого при торможении к тормозным камерам мостов задней тележки автомобилей в зависимости от действующей осевой нагрузки.

Автоматический регулятор тормозных сил автомобиля Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 установлен на кронштейне 1, закрепленном на поперечине рамы автомобиля (рис.1). Регулятор крепится на кронштейне гайками.

Рычаг 3 регулятора с помощью вертикальной штанги 4 соединен через упругий элемент 5 и штангу 6 с балками мостов 8 и 9 задней тележки.

Регулятор соединен с мостами таким образом, что перекосы мостов во время торможения на неровных дорогах и скручивание мостов вследствие действия тормозного момента не отражаются на правильном регулировании тормозных сил.

Регулятор тормозных сил установлен в вертикальном положении. Длина плеча рычага 3 и положение его при разгруженной оси подбираются по специальной номограмме в зависимости от хода подвески при нагружении оси и соотношения осевой нагрузки в груженом и порожнем состоянии.

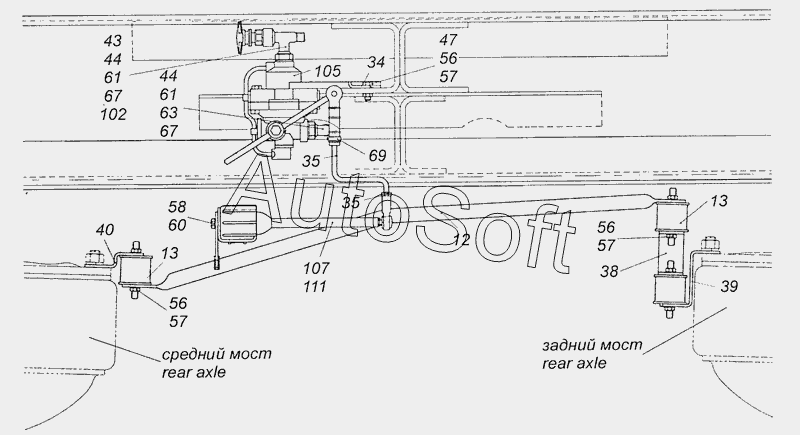

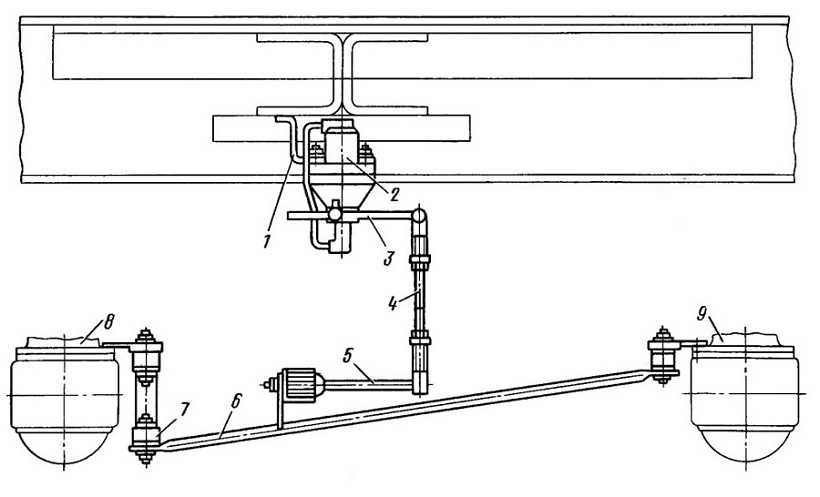

Риc.1. Установка регулятора тормозных сил тормозов автомобиля Камаз: 1 -кронштейн регулятора; 2 — регулятор; 3- рычаг; 4 -штанга упругого элемента; 5 — элемент упругий; 6 -штанга соединительная; 7 — компенсатор; 8 — мост промежуточный; 9 — мост задний
