4-цилиндровый двигатель
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
4. Отсоедините провод клеммы В+ (2) от стартёра.
5. Рассоедините разъём клеммы 50 (1).
6. При необходимости, снимите изолятор на положительном выводе стартёра.
7. Отсоедините хомут (4) кабеля.
8. Бензиновый двигатель: Отсоедините держатель (3).
9. Выверните болты (1) и (2) и выньте стартёр вперед.
1. Закрепите стартёр моментом 45Нм
(винт М10) или 65Нм (винт М12) на КПП.
2. Закрепите провод клеммы В+ моментом 16Нм
на стартёре.
3. Дальнейшая установка выполняется в последовательности, обратной снятию.

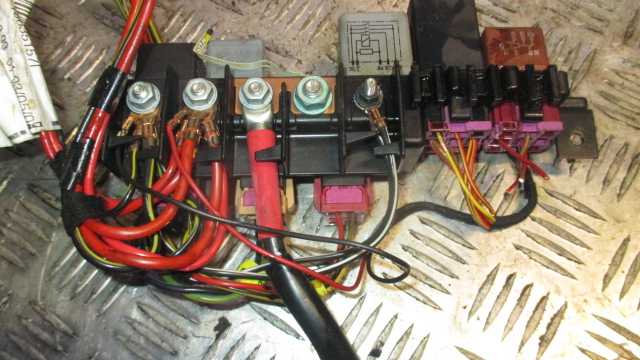

13-ти разъемный монтажный блок
Блок включает в себя реле ауди а6 с5, устройства управления и контроля, предохранители, – по одному или группами устройств, работающих от одного отрезка сети. Состав устройств зависит от модели и назначения автомобиля.
- Звук (1)
- активизация генератора, контроль охранной сигнализации (для такси), световые эффекты и охранные системы для специальных машин (2)
- система генерации дополнительной энергии от солнечного света, системы охраны для автомобилей, используемых для перевозки пассажиров и для спецзадач, сирена для авто полиции, сигналы дальним светом на специальных автомобилях (3)
- блокировка стартера, световые сигналы при движении задним ходом (4)
- магнитная муфта и отопитель (5)
- противотуманки, на автомобилях на дизеле – топливный насос (6).
Блоки управления следующих систем:
- рулевое колесо с несколькими функциями (7,
- контроль ламп (9, 10)
- складывание зеркал (11, 12)
- Servotronic (13)
Предохранители систем и функций:
- таксометр, Е-S201 (для авто, задействованных в полиции), реле гидравлического насоса (для модификации Allroad) (14)
- противоугонная сигнализация для таксомоторов, для полицейских авто – В-S202 (16)
- таксометр и противоугонная сигнализация для такси, С-S203для машин, задействованных в полиции, рация для авто спецназначения, противотуманные фары для модификаций, созданных для Канады (17)
- реле накопителя солнечной энергии, световых сигналов для полицейских авто, подключения генератора на машинах спецназначения, противоугонные системы для такси (18).
На всех Ауди А6 одинаково расположено реле стартера ауди а6 с5, — там, где находится гудок и противоугонная система. Это блок с 13 разъемами.
Замена предохранителей на Audi А6 С5
Крышка блока плотно закрыта, ее открывают отверткой – требуется слегка нажать.
Предохранители а6 с5 перечислены на крышке на внутренней стороне. Несколько штук устанавливают на дополнительном креплении под описываемым блоком.
Предохранители ауди а6 с5 прогрева двигателя перед запуском на машинах с дизельными моторами расположены в блоке Е, который находится слева, под ветровым стеклом.
Перегорание предохранителя происходит, когда проводник между контактами поврежден. Для замены понадобится пинцет – чтобы вынуть испорченный и вставить новый.
Предварительно необходимо обесточить электросистему – отсоединить клеммы от аккумулятора. Все работы с проводкой проводятся при выключенном зажигании, желательно в ремонтной зоне с активизированным стояночным тормозом. Можно также зафиксировать позицию машины башмаками.
Новый предохранитель по параметрам должен быть идентичен предыдущему. Особенно нужно контролировать соответствие по току. Величина написана на предохранителе. Определить правильное устройство можно также по цвету – каждый соответствует определенному току.
На место перегоревшего нельзя ставить проволоку – это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.
При демонтаже крышки сбоку торпеды необходимо отвинтить 2 болта.
Для работы с блоком в моторном отсеке, нужно:
- заглушить мотор
- открыть капот (справа — блок реле)
- отщелкнуть крышку и поменять испорченный на исправный того же цвета.
- плотно закрыть.

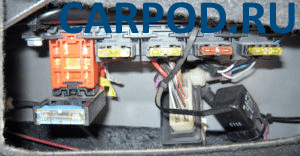

Блок предохранителей №1 в салоне (левый)
Он расположен на левой стороне приборной панели, за крышкой.
Схема блока предохранителей
Расположение блока предохранителей приборной панели (левая сторона)
| № | А | Оборудование |
|---|---|---|
| B1 | 5 | Выключатель управления фарами |
| B2 | 5 | Соленоид аварийного стартера (идентификация ключа) |
| B3 | 7,5 | Модуль управления задней дверью (со стороны водителя) |
| B5 | 15 | Угол |
| B6 | 7,5 | Освещение кабины (потолок) |
| B8 | 7,5 | Рукоятка рулевой колонки, многофункциональные кнопки на рулевом колесе, подогрев рулевого колеса |
| B10 | 5 | Регулятор рулевой колонки с усилителем |
| B11 | 7,5 | Блок управления дверью водителя |
| B12 | 10 | Диагностический разъем, датчик света/дождя |
| B14 | 25 | Регулировка рулевой колонки с усилителем |
| B15 | 20 | Усилитель рулевого управления, компрессор кондиционера |
| B16 | 15 | Усилитель тормозов |
| C1 | 30 | Обогрев передних сидений |
| C2 | 30 | Стеклоочиститель ветрового стекла |
| C3 | 30 | Переднее наружное освещение |
| C4 | 20 | Солнечная крыша |
| C5 | 30 | Стеклоподъемник со стороны водителя |
| C6 | 15 | Сиденье водителя (пневматическое) |
| C7 | 20 | Панорамный люк |
| C8 | 35 лет | Динамическая система рулевого управления |
| C9 | 30 | Внешнее фронтальное освещение |
| C10 | 35 лет | Система омывателя ветрового стекла/фары |
| C11 | 30 | Электрическое заднее стекло (со стороны водителя) |
| C12 | 40 | Панорамный люк |
Он расположен на правой стороне приборной панели, за крышкой.
Схема блока предохранителей
Расположение блока предохранителей приборной панели (правая сторона)
| № | А | Оборудование |
|---|---|---|
| B1 | 5 | Противоугонная система сигнализации |
| Би 2 | 15 | Модуль управления коробкой передач |
| B3 | 40 | Передний вентилятор кондиционера |
| B4 | 35 год | Питание двигателя |
| B5 | ||
| B6 | 5 | Модуль управления двигателем |
| B7 | 7,5 | Модуль управления дверью переднего пассажира |
| B8 | 30 | Пассажирский стеклоподъемник |
| B9 | 10 | Блок управления ESC |
| B10 | 25 | Модуль управления ESC |
| B11 | 30 | Правый задний стеклоподъемник |
| B12 | 15 | Сиденье переднего пассажира (пневматическое) |
Все блоки управления
Общий вид электронных блоков управления
| 1 | Электронный блок управления АБС |
| 2 | Блок управления электродвигателем вентилятора кондиционера / отопителя — рядом с электродвигателем вентилятора отопителя |
| 3 | Блок управления кондиционером / отоплением — за панелью управления отопителем |
| 4 | Датчик удара (SRS) — панель капота (усилитель) |
| 5 | Датчик бокового удара левый — в центральной стойке |
| 6 | Датчик бокового удара, правый — в средней стойке |
| 7 | Звук охранной сигнализации |
| восемь | Блок управления противоугонной системой (с регулятором громкости) — на потолочной панели |
| девять | Мощная сирена охранной сигнализации |
| 10 | Реле защиты от краж — встроено в блок реле / предохранителей в моторном отсеке 1 |
| одиннадцать | Реле разъема питания кузова — в блоке реле / предохранителей под приборной панелью |
| 12 | Аккумуляторная батарея |
| 13 | Реле привода отпирания крышки багажника — в блоке реле / предохранителей под приборной панелью |
| 14 | Реле исполнительного механизма блокировки лючка топливного бака — в блоке реле / предохранителей в багажнике |
| 15 | Реле центрального замка (дверь водителя) — встроено в блок предохранителей в двигателе / реле 1 |
| 16 | Диагностический разъем (DLC) |
| 17 | Блок управления блокировкой дифференциала — на задней коробке передач |
| 18 | Ресивер аудиосистемы (DAB) — за перчаточным ящиком |
| 19 | Дополнительный электронагреватель — на корпусе вентилятора отопителя |
| ветры | Блок управления электрическим стояночным тормозом — за колесной аркой |
| 21 год | ЭБУ двигателя — рядом с аккумулятором |
| 22 | Реле противотуманных фар — встроено в блок реле и предохранителей 1 в двигателе |
| 23 | Блок предохранителей и реле, моторный отсек 1 |
| 24 | Блок предохранителей и реле в моторном отсеке 2 — работает от аккумулятора |
| 25 | Защитные кожухи / реле блокировки моторного отсека З — возле АКБ |
| 26 год | Блок предохранителей / реле, моторный отсек 4 — рядом с двигателем вентилятора системы охлаждения |
| 27 | Блок предохранителей и реле, приборная панель — За приборной панелью, слева |
| 28 год | Защитный кожух / реле блокировки багажного отделения — за обшивкой |
| 29 | Блок управления свечением — рядом с аккумулятором |
| тридцать | Блок управления фарами — за приборной панелью |
| 31 год | Реле дальнего света фар — встроено в щиток / реле в моторном отсеке 1 |
| 32 | Звуковой сигнал — за передним бампером |
| 33 | Реле звукового сигнала — встроено в блок реле / предохранителей двигателя 1 |
| 34 | Дополнительное реле зажигания 1 — в блоке реле / предохранителей под панелью приборов |
| 35 год | Приемник сигнала доступа без ключа — за комбинацией приборов |
| 36 | Многофункциональный блок управления — функции: противоугонная система, клаксон / зуммер, центральный замок, круиз-контроль. Шина данных CAN, электрические стеклоподъемники, управление электрической нагрузкой, внешнее освещение, система очистки фар, звуковой сигнал, приборная панель, внутреннее освещение, дистанционное управление (бесключевой доступ), стеклоочиститель / омыватель заднего стекла, система стартера, система контроля давления в шинах люка, дворник / стиральная машина |
| 37 | Датчик температуры окружающей среды |
| 38 | Блок помощи при парковке — За панелью обивки багажного отделения |
| 39 | Блок управления гидроусилителем руля — за приборной панелью |
| 40 | Датчик дождя — вверху по центру лобового стекла |
| 41 год | Реле электродвигателя насоса заднего омывателя — встроено в блок предохранителей / реле 1 в моторном отсеке |
| 42 | Реле электродвигателя заднего стеклоочистителя — встроено в блок предохранителей / реле электродвигателя 1 |
| 43 год | Блок управления обогревом сиденья .L спереди — под сиденьем |
| 44 год | Блок управления обогревом правого переднего сиденья — под сиденьем |
| 45 | Электронный блок управления SRS — под центральной консолью |
| 46 | Блок управления подвеской — за обшивкой |
| 47 | Датчик ускорения (подвеска с электронным управлением) 1 — на чашке подвески |
| 48 | Датчик ускорения (подвеска с электронным управлением) 2- на чашке подвески |
| 49 | Датчик ускорения (подвеска с электронным управлением) 3 — Подвесной |
| 50 | Датчик ускорения (подвеска с электронным управлением) 4- на подвеске |
| 51 | Датчик ускорения (подвеска с электронным управлением) 5 — под полом багажника |
| 52 | Датчик высоты кузова (передний левый) — на подвеске |
| 53 | Датчик высоты кузова (задний левый) — на подвеске |
| 54 | Датчик высоты кузова (передний правый) — на подвеске |
| 55 | Центральный электроблок задней двери (универсал) — за панелью задней двери |
| 56 | Центральный электроблок задней двери (седан) — за обшивкой крышки багажника |
| 57 год | Телефонный коммутатор |
| 58 | Блок управления прицепом — за обшивкой |
| 59 | Электронный блок управления коробкой передач — на коробке передач |
| 60 | Инвертор — под центральной консолью |
| 61 | Реле насоса омывателя лобового стекла — встроено в блок предохранителей / реле двигателя 1 |
| 62 | Датчик бокового движения — под центральной консолью |
Passenger compartment
Fuse box

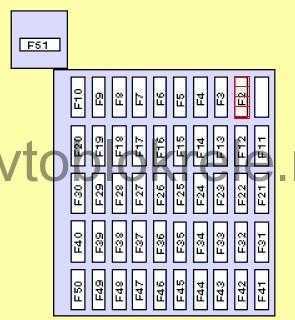

Passenger footwell fuse box
Protected components
| F2 | (5A) Front right side marker, rear right side marker |
| F3 | (10A) Low beam (right headlight) |
| F4 | (10A) LH headlamp – low beam, headlight range control |
| F5 | (10A) High beam (headlamp LH) |
| F6 | (10A) High beam (right headlight) |
| F7 | (15A) Alarm |
| F8 | (15A) Horn |
| F9 | (5A) Instrument panel, diagnostic socket |
| F10 | (25A) Windshield wiper |
| F11 | – |
| F12 | (5A) Selector lever lock relay (“P” range) |
| F13 | (5A) Instrument panel, control lights, license plate lights |
| F14 | (15A) Cooling fan motor |
| F15 | (15A) Fog lamps, fog lamps |
| F16 | (25A) Heated rear window, heated door mirrors |
| F17 | (10A) Reversing lamps |
| F18 | (10A) Alarm |
| F19 | (10A) Stop lights |
| F20 | (5A) Heated windscreen washer nozzles |
| F21 | (15A) ABS, diagnostic socket, lamp health check unit |
| F22 | (10A) Telephone |
| F23 | (15A) Cigar lighter – front |
| F24 | (5A) Air conditioning system |
| F25 | (15A) Air conditioning system |
| F26 | (5A) Gearbox control, cruise control |
| F27 | (15A) Heater coolant regulator valve, coolant pump motor-AC |
| F28 | (15A) Auxiliary heater, coolant pump motor |
| F29 | (10A) Steering wheel heater |
| F30 | – |
| F31 | (15A) Fuel pump |
| F32 | (20A) Heated oxygen sensors, e / m valve of the accumulator of fuel vapor-AAH |
| F33 | (20A) Heated oxygen sensors, air flow sensor-ABZ |
| F34 | (15A) Heated oxygen sensors – rear |
| F35 | (5A) Auxiliary heater |
| F36 | (15A) Auxiliary heater |
| F37 | – |
| F38 | – |
| F39 | (5A) ABS control module |
| F40 | (10A) ABS control module |
| F41 | (10A) Central locking, anti-theft system, tailgate opener drive, interior lamps, rear window blinds drive |
| F42 | (10A) Power window control module, power door mirrors, seat memory |
| F43 | (10A) Trunk lamps, vanity mirror lamp, interior lamps |
| F44 | (10A) Central locking, rear window sunblind drive |
| F45 | (15A) Anti-theft system |
| F46 | (20A) Luke |
| F47 | (15A) Power windows, cigarette lighter , door lock heaters |
| F48 | (10A) Memory for door mirrors, memory for seats |
| F49 | (20A) Steering column adjustment actuator |
| F50 | (20A) Heated seats |
| F51 | (60A) Cooling fan motor |

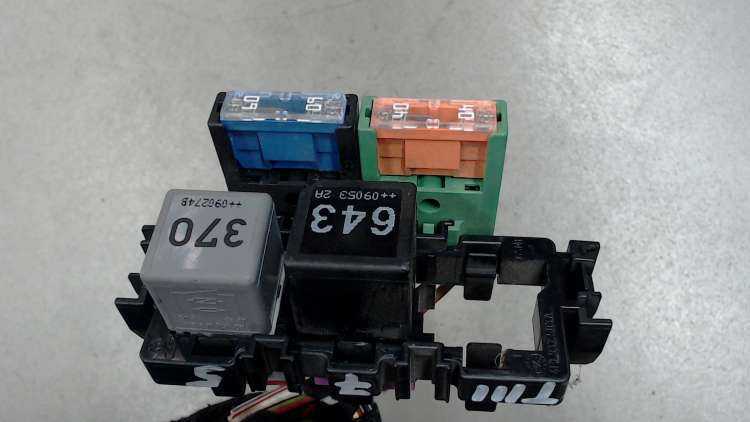

Relay box
In front passenger footwell
Diagram
Assignment
- auxiliary ignition circuit relay
- horn relay
- headlight washer / washer relay
- starter relay
- intermittent wiper / washer relay
- fuel pump relay
Relay circuit
Description
- 1 – relay for turning on the side lamp of the door / illumination of the door opening
- 5 – daytime lighting relay
- 6 – headlight relay
- 2 (40A) – heating ventilation system
- 3 (30A) – electric drive of the right seat
- 4 (30A) – left seat electric drive
Relay
Appointment
| 13 | Rear view mirror control unit |
| 12 | A / C compressor electromagnetic clutch relay |
| 11 | Gearbox selector position illumination relay |
| 10 | Power steering relay |
| 9 | Transmission control relay |
| 8 | Fog lamp relay |
| 7 | Relay dimensions |
| 6 | Relay for auxiliary heater |
| 5 | Windshield / headlight wiper control relay |
| 4 | Relay for auxiliary heater |
| 3 | Auxiliary heater fan motor relay |
| 2 | Auxiliary heater fan motor relay |
| 1 | Lamp health check system unit |
Краткий обзор видов реле
Реле — это устройство, которое контролирует электрический поток и переключает его в зависимости от заданных условий. Такое устройство широко применяется в автомобильных системах, включая систему противотуманного освещения.
Существует несколько видов реле, которые могут быть использованы в реле противотуманок для Audi A8 D2. Разберемся с ними подробнее:
- Электромеханические реле. Это наиболее распространенный тип реле, который использует электрический сигнал для управления механическими контактами. Они просты в использовании и отлично подходят для большинства автомобильных систем.
- Твердотельные реле. Этот тип реле использует полупроводниковые компоненты вместо механических контактов. Они обладают высокой надежностью, долгим сроком службы и могут быть установлены в труднодоступных местах, таких как салон автомобиля.
- Времянные реле. Эти реле имеют возможность устанавливать задержку времени перед переключением контактов. Они могут использоваться, например, для автоматического отключения противотуманных фар через определенное время после выключения основного света.
- Универсальные реле. Эти реле подходят для работы с различными типами систем и имеют возможность установки и настройки различных параметров.
При выборе реле противотуманок для Audi A8 D2 рекомендуется обратить внимание на его совместимость с автомобилем, надежность и удобство в использовании. Остановившись на определенном типе реле, необходимо также учесть его спецификации и особенности
Другие материалы раздела
Общие сведения
Электрооборудование автомобиля выполнено по однопроводной схеме. Отрицательным выводом потребители электроэнергии соединены с кузовом автомобиля («.
Электрические цепи
Для защиты электрических цепей используются предохранители с ножевыми контактами, цвет которых соответствует току защиты предохранителя. Исправность.
Электронные блоки в моторном отсеке
В моторном отсеке расположены блоки управления двигателем, а втоматической коробкой передач и системой поддержания постоянной скорости автомобиля (.
Блок плавких предохранителей в нише для ног пассажира
Снимите ковровое покрытие в нише для ног пассажира. Рис. 18–8. Расположение гаек крепления блока плавких предохранителей в нише для ног.
Предохранители
Рис. 18–8. Расположение гаек крепления блока плавких предохранителей в нише для ног пассажира Плавкие предохранители размещены в блоке.
Блок реле в нише для ног водителя
Реле указателей поворота и аварийной сигнализации расположены на кронштейне с левой стороны в нише для ног водителя. Снимите нижнюю декоративную.
Электронные блоки в нише для ног пассажира
Центральный электронный блок и вспомогательный блок реле расположены справа в нише для ног пассажира. Снимите ковровое покрытие в нише для ног.
Аккумуляторная батарея
Аккумуляторная батарея расположена в правой задней части багажника, под панелью пола. При отсоединении клемм батареи в блоках памяти устройств.
Дополнительный кронштейн реле в багажном отделении
Снимите накладку с правой стороны багажного отделения. Рис. 18–10. Расположение дополнительного кронштейна реле в багажном отделении.
В стремлении к совершенству выбираешь лучшее. AS8 Клуб — сделавшие свой выбор.
Совместимость реле с Audi A8 D2: что нужно знать
При выборе реле для противотуманных фар в Audi A8 D2 необходимо обратить внимание на несколько важных факторов. Во-первых, реле должно быть совместимо с моделью автомобиля Audi A8 D2 и его электрической системой
Во-вторых, реле должно иметь необходимые характеристики, чтобы обеспечить безопасность и эффективность работы противотуманных фар.
Одним из ключевых параметров, на которые следует обратить внимание, является напряжение реле. В Audi A8 D2 используется напряжение 12 В, поэтому необходимо выбирать реле с соответствующим напряжением
Использование реле с неправильным напряжением может привести к неправильной работе противотуманных фар или даже повреждению электрической системы автомобиля.
Также стоит обратить внимание на тип реле. В Audi A8 D2 применяется реле со встроенным датчиком температуры
Это позволяет автоматически включать или выключать противотуманные фары в зависимости от температуры окружающей среды. При выборе реле необходимо убедиться, что оно поддерживает функцию автоматического включения/выключения противотуманных фар в соответствии с температурой.
Кроме того, реле должно иметь достаточное количество выводов для подключения противотуманных фар. В Audi A8 D2 обычно используется двухконтактное реле. Однако, в зависимости от модификации автомобиля и типа противотуманных фар, может потребоваться применение реле с другим количеством выводов. Перед покупкой реле необходимо убедиться в его совместимости с количеством контактов противотуманных фар и их типом.
И наконец, при выборе реле следует обратить внимание на его качество и надежность. Реле должно быть изготовлено из высококачественных материалов и иметь защиту от вибраций и перегрева
Также желательно выбирать реле с гарантией и положительными отзывами от владельцев автомобилей Audi A8 D2.
Установка реле в Audi A8 D2 может быть осуществлена самостоятельно или доверена профессионалам. Во втором случае рекомендуется обратиться к автосервису или специалисту, имеющему опыт работы с данной моделью автомобиля. При самостоятельной установке необходимо следовать инструкции, прилагаемой к реле, и быть внимательным при подключении проводов.
В целом, выбор и установка совместимого реле для противотуманных фар в Audi A8 D2 может быть выполнен профессиональными специалистами или собственными силами с соблюдением необходимых требований и рекомендаций.
Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5
В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5
Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.
1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А
Дополнительные места расположения предохранителей и реле
A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок
14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)
Центральное распределительное устройство с блоком реле
13-ти разъемный монтажный блок
Монтажный блок в водоотводящем коробе
Монтажный блок в моторном отсеке
Если перестал работать топливный насос — первым делом следует проверить его предохранитель. Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.
Полезная статья: Регулируем ручник автомобиля Ауди 80 Б3 на дисках или барабанах
У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал — 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.
Дополнительно в монтажном блоке находятся следующие реле:
- реле бензонасоса;
- реле на противотуманные фары и задние габариты (если в комплектации отсутствуют, тогда на этом месте установлена перемычка);
- реле стартера;
- реле клаксона;
- реле поворотов;
- реле климат-контроля;
- реле дворников;
- реле омывателя фар, вентилятора, охранной системы и пр.
На крышке монтажного блока расположена схема элементов, также расшифровка есть в руководстве по эксплуатации автомобиля ауди 80 b3.
У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от модели б3.
При возникновении неисправностей с электрооборудованием следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с хорошей долей вероятности причина может скрываться в предохранителях, заметить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно её элементы на неисправность.
Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции они высохнут довольно быстро.
