Как снять кардан на газели

ГАЗ Газель Next Кубик Льда › Бортжурнал › Подвесной подшипник Газель Некст Бизнес. Замена, диагностика, ремонт карданного вала Tirsan

Рано или поздно вы столкнетесь с ремонтом кардана Газель Бизнес и Некст (Next). Я покажу, как самому снять турецкий карданный вал Tirsan с автомобиля Газель, произвести диагностику крестовин и замену подвесного подшипника. Разберем ошибки и целесообразность ремонта кардана Газель. Цена турецкого кардана Тирсан намного превышает стоимость ремонта, поэтому ремонтировать всегда есть смысл!

Первые симптомы, если у вас проблемы с карданом на Газели, это вибрация после 60 км/ч, писк и щелчки вначале движения, легкие подергивания от закусывания крестовин. Игольчатые подшипники разрушаются, вымывается смазка и в какой то момент крестовина теряет подвижность.

Определить необходимость ремонта и текущего состояния карданного вала достаточно с помощью визуального осмотра и пошатывания за вал.Основные болячки кардана Tirsan это растрескивание резинового демпфера подвесного подшипника, вплоть до полного разрушения, разрушение подшипника и средней крестовины.

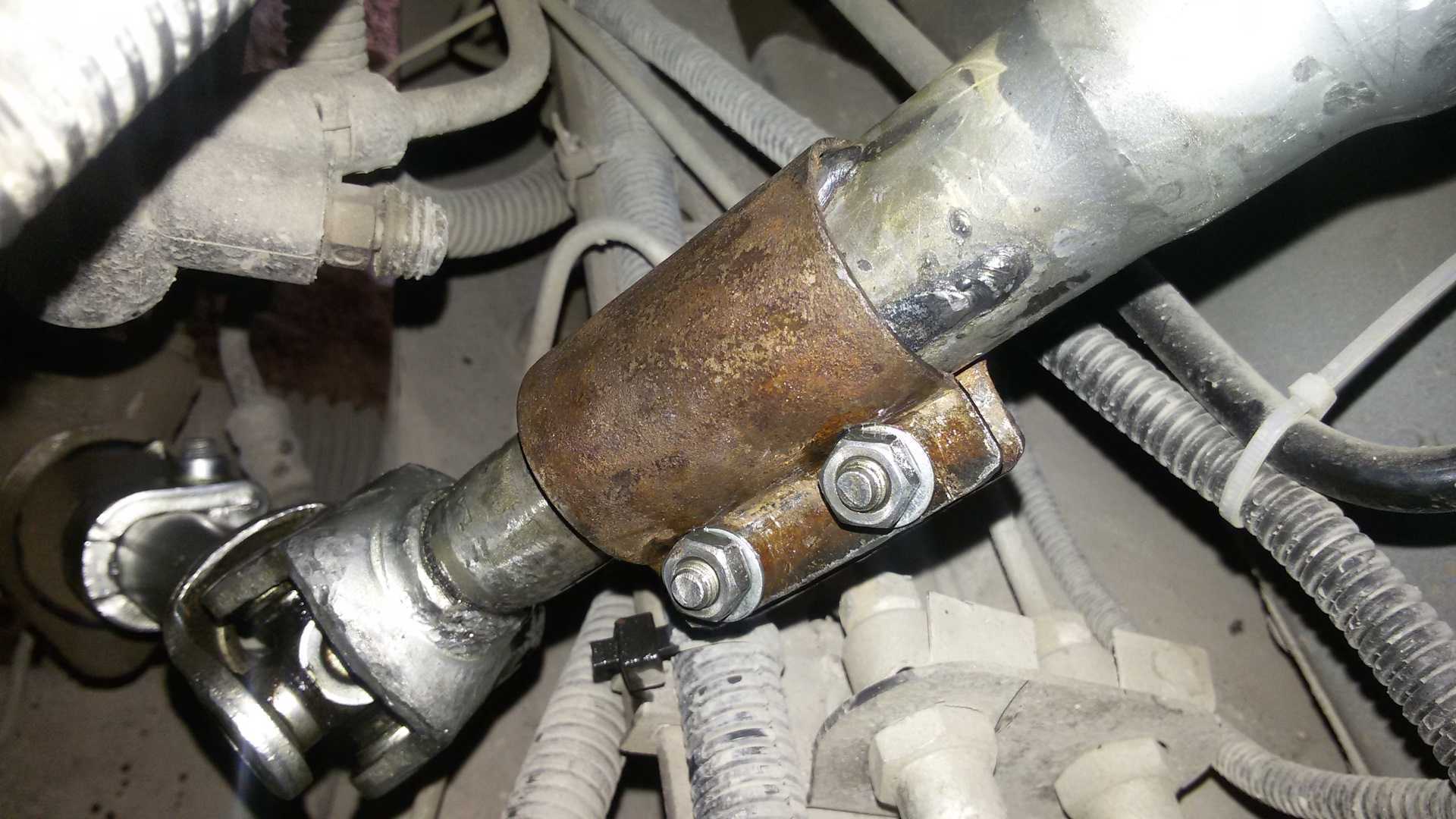

Ныряем под машину и видим разрушенную резинку и поддельный подвесной подшипник Tirsan, а так же ржавой налет от изношенной крестовины, более детально будет видно после снятия с автомобиля.Как самому снять кардан на Газель? Все очень просто, нужно открутить 2 болта ключом на 13 крепления подвесного подшипника и 4 болта крепления к фланцу редуктора, ключи 14 и 17. Времени займет около 10 минут.

Внимательно осматриваем кардан, нас интересует состояние крестовин и их подвижность. Когда мы видим ржавый налет, можно с уверенностью сказать, что такая крестовина работает без смазки и игольчатые подшипники полностью заржавели и начинают выкрашиваться, частицы металлической пыли сразу покрываются ржавчиной вокруг всего узла и бегать такому кардану осталось не долго.Осматриваем подвесной, внутри находится подшипник 6207, проверяем его плавность хода, нет ли перекатов по кратерам и люфтов, а так же состояние демпфирующей резинки.

Статью и видео, как отличить подделку от оригинала я сделаю в следующий раз, существует несколько видов и они друг от друга отличаются.

Отмечаем взаимное расположение двух частей кардана, чтобы не нарушить балансировку. Достаточно отверткой начертить метки на по обе стороны и можно разъединять.

Чтобы располовинить кардан и снять подшипник нам понадобится ключом на 19 выкрутить болт. Тут трудностей не возникнет. Проблема в шлицевом соединении, оно по сравнению с российскими карданами сделано очень плотно и в агресивной среде воды и соли прикипает намертво.

Для того чтобы процесс съема пошел быстрее, нужно нагреть разъем феном, он расширится и чуть увеличится зазор в шлицевой. Многие начинают бить по ушам где находятся крестовины, тем самым их деформируя и обрекая в дальнейшем на закусывание и разрушение. Аккуратно по миллиметру выбиваем вилку кардана в разъеме, бьем ближе к шлицевой, я за минут 10 справился.

Чистим шлицы и смазываем, я на медную смазку в последнее время сажаю все соединения.

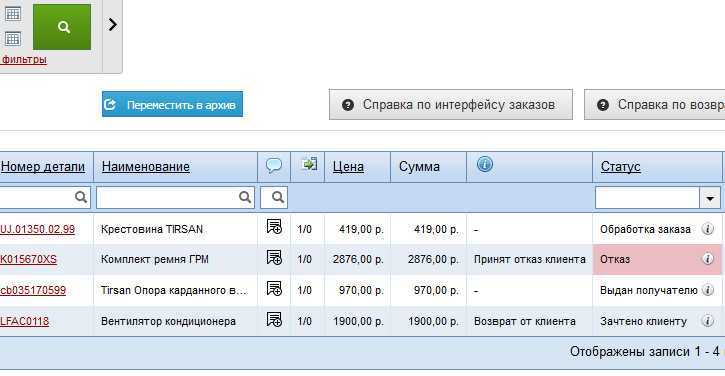

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

1. Опоры старого образца для автомобилей до 2002 года выпуска;
2. Опоры нового образца для автомобилей после 2002 года выпуска;
3. Опоры для автомобилей “ГАЗель-Бизнес” после 2010 года выпуска.

Опора старого образца

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 “Соболь” и на семействе “Волга” моделей 3102, 31022, 31029 и 3110.

Опора нового образца

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой “омега Ω”). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 “ГАЗель-Бизнес” с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других “ГАЗелей” налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

1. Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
2. Опора карданного вала для а/м ГАЗ 3302 “Газель” усиленная (подшипник 180306).
3. Опора карданного вала для а/м ГАЗ 3302 “Газель” с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Рекомендуемые производители подвесных опор для ГАЗ 3302

Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.

Монтаж крестовины

Установка проводится значительно легче, так как все наши узлы уже очищены и обильно смазаны.

Приступим к процедуре:

• В ушко вилки заводится свободный шип крестовины, который находится с обратной стороны масленки, а противоположный шип с уже установленным на него подшипником и стопорным кольцом вводим в противоположное ушко;
• Подшипник вводится в ушко вилки и одевается на свободный шип крестовины;
• Убедившись, что оба подшипника совмещены с отверстиями вилки и шарнир зажимается тисками;
• Проводится процесс напрессовывания подшипника до момента соприкосновения запорной шайбы с ушком вилки;
• Устанавливается второе стопорное кольцо на противоположный подшипник;
• Повторить процедуру для второй половины шарнира.

Опять же напоминаем, что не стоит забывать про, заранее нанесенные, метки и провести сборку согласно им.

Ну вот, замена шарниров выполнена и можно кардан газели устанавливать на место.

Замена крестовины карданного вала газель — как это сделать

Замена крестовины карданного вала Газель

Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.

Снятие крестовины

Крестовина карданного вала Газель

Процесс снятия крестовины карданного вала для большинства автомобилей схож. По схеме, которая будет описана ниже можно демонтировать её как с автомобиля газель, так и с соболь 4х4. Несколько иначе будет происходить снятие шарниров, установленных на автомобилях соболь 4х4, тем, которые находятся в переднем мосту, вместо ШРУСа, так как там будет несколько иным демонтаж самих вилок.

Итак, сначала стоит очистить кардан газель от грязи и пыли, а потом его демонтировать. Как снять кардан с автомобиля газель или соболь 4х4 можно найти достаточно много информации, поэтому мы эту операцию описывать не будем, но напомним, что перед демонтажем и разборкой карданного вала нанесите метки при помощи краски или зубила на все сопряженные элементы. Это необходимо для того чтобы впоследствии при сборке поставить все детали с тем же расположением, что и до разборки, тем самым избегая возможного дисбаланса.

Далее приступаем к снятию самого шарнира:

• Молотком наносим несильные удары по стаканам игольчатых подшипников, это надо для того, чтобы они несколько осели и тем самым ослабили нажатие на стопорные кольца;
• С помощью отвертки или плоскогубцев, кому как удобнее, снимаются стопорные кольца;
• Стакан игольчатого подшипника при помощи тисков или пресса выпрессовывается из вилки, для облегчения процедуры лучше воспользоваться оправкой из куска трубы или головки такого же размера, как и стакан;
• Кардан разворачивается на 180 градусов и выпрессовывается второй стакан, легче всего это сделать нанесением ударов по цапфе крестовины через оправку;
• Снимается вилка и торцевые манжеты подшипников;
• Применяя эту же схему, выпрессовываются остальные подшипники и снимается сама крестовина.

Конечно же, бывают ситуации, когда снятие крестовины с карданного вала осуществить довольно тяжело, при этом требуется именно замена шарнира, а не его ремонт. В таком случае для облегчения процедуры стоит распилить ее при помощи обычной болгарки и после этого выпрессовывать стаканы будет значительно легче.

Стоит отметить, тот факт, что если проводится замена одного шарнира, то обязательно надо менять и второй, с обратной стороны карданного вала.

Это относится не только для автомобилей газель и соболь, колесных схем 4х2 и 4х4 – это правило абсолютно для всех случаев.

Монтаж крестовины

Ремонт крестовины карданного вала Газель

Установка проводится значительно легче, так как все наши узлы уже очищены и обильно смазаны.

Приступим к процедуре:

• В ушко вилки заводится свободный шип крестовины, который находится с обратной стороны масленки, а противоположный шип с уже установленным на него подшипником и стопорным кольцом вводим в противоположное ушко;
• Подшипник вводится в ушко вилки и одевается на свободный шип крестовины;
• Убедившись, что оба подшипника совмещены с отверстиями вилки и шарнир зажимается тисками;
• Проводится процесс напрессовывания подшипника до момента соприкосновения запорной шайбы с ушком вилки;
• Устанавливается второе стопорное кольцо на противоположный подшипник;
• Повторить процедуру для второй половины шарнира.

Опять же напоминаем, что не стоит забывать про, заранее нанесенные, метки и провести сборку согласно им.

Ну вот, замена шарниров выполнена и можно кардан газели устанавливать на место.

http://autodont.ru

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

• износа металлических втулок;
• износа корпуса;
• разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

1. Автомобиль загоняется на эстакаду или смотровую яму;
2. Снимается защита двигателя;
3. Осматривается корпус муфты и оценивается состояние болтового соединения.
4. Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Осмотр, проверка и смазка карданной передачи

Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.

Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.

На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.

Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.

Подшипник опоры должен вращаться легко, без заеданий и люфта.

На снятой карданной передаче можно оценить состояние шарниров без их разборки.

Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.

В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.

Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.

Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.

Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.

При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.

Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.

Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

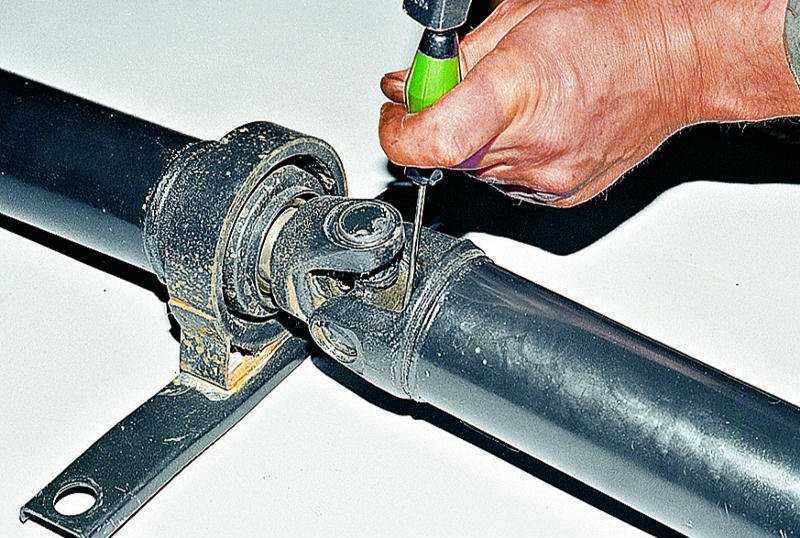

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач

Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.

Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».

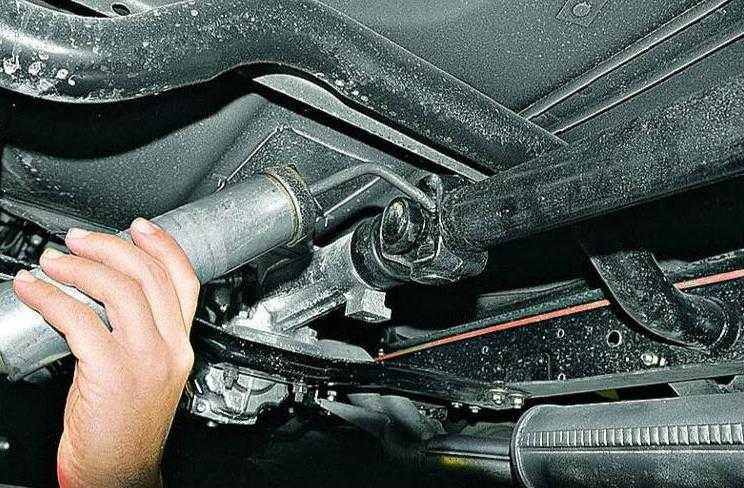

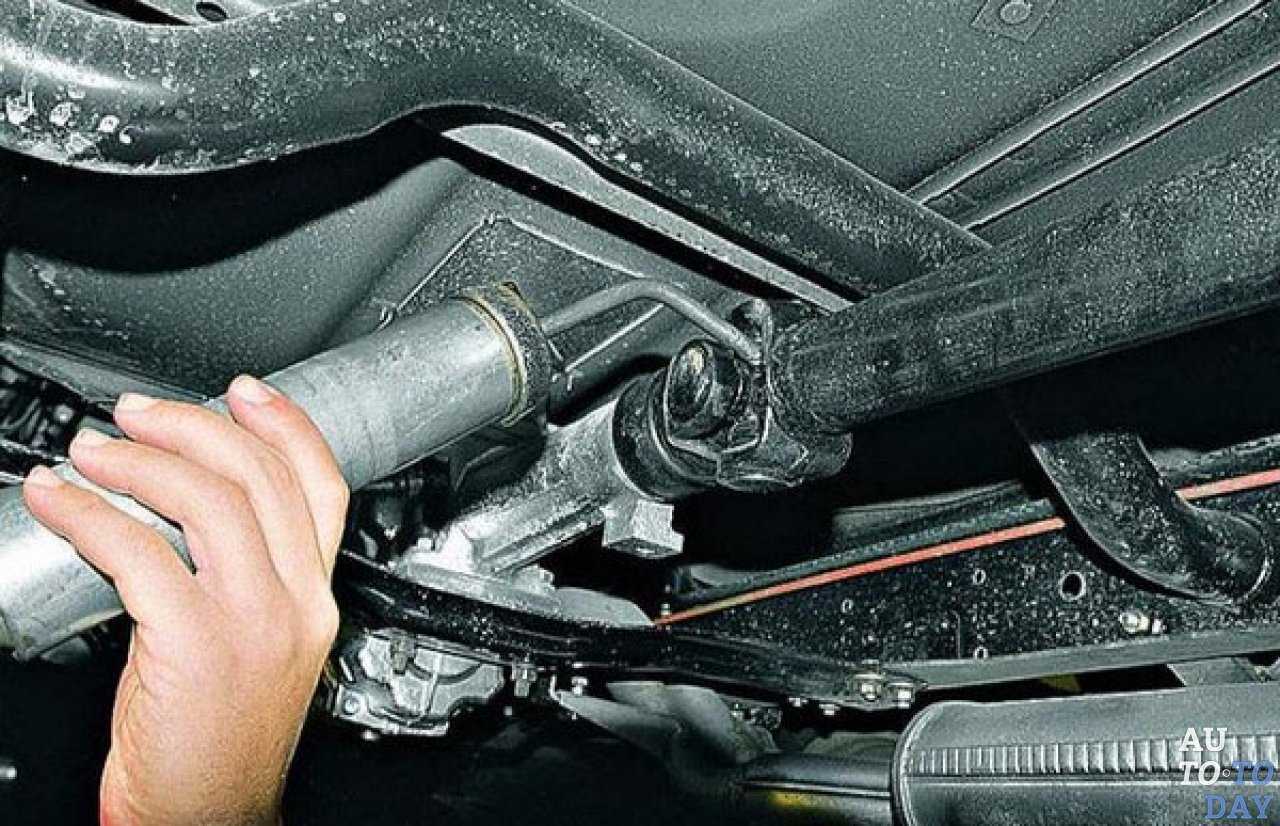

Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.

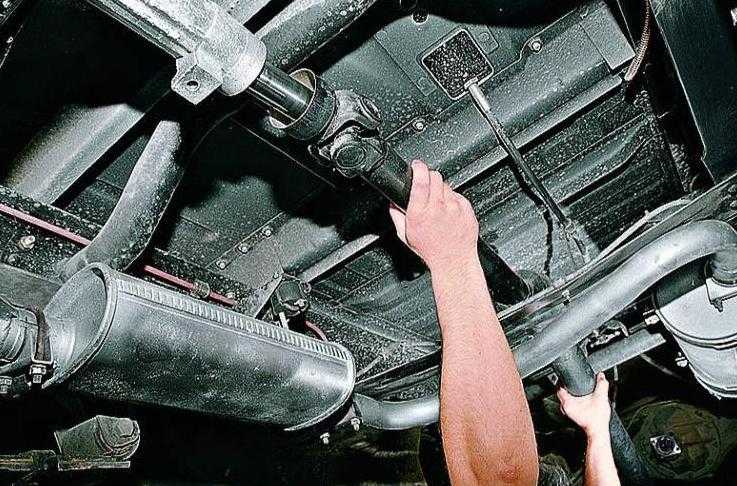

Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью

Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.

Так же смотрим статью – «Конструкция и неисправности карданного вала автомобиля Газель»

Подробная инструкция по замене крестовин карданного вала ГАЗель

1. Подготовка:

• Поднимите ГАЗель на подъемнике или установите ее на подставки для обеспечения доступа к карданному валу.
• Для безопасности отсоедините аккумулятор и убедитесь, что рычаги переключения передач находятся в нейтральном положении.

Отсоединение карданного вала:

• Отметьте положение карданного вала относительно коробки передач и заднего моста, чтобы установить его в том же положении после замены.
• С помощью специального инструмента снимите зажимные кольца и отсоедините карданные шарниры от моста и коробки передач.
• Аккуратно снимите карданный вал и установите его в безопасном месте, чтобы избежать повреждений.

Замена крестовин:

Очистите от старой смазки и пыли крестовины и крестовинные вилки, используя металлическую щетку.
Снимите крестовины с вилок, обратив внимание на их положение и ориентацию.
Установите новые крестовины на вилки, обратив внимание на совпадение отметок или вырезов на крестовинах и вилках.

Установка карданного вала:

• Установите карданный вал в то же положение, которое вы отметили ранее.
• Подсоедините карданные шарниры к мосту и коробке передач, закрепив их зажимными кольцами.
• Убедитесь, что все соединения крепко закреплены и надежно затянуты.

Завершение:

• Проверьте, что карданный вал установлен правильно и не вызывает никаких помех при движении транспортного средства.
• Подключите аккумулятор и проверьте работу передач и заднего моста.

Следуйте этой инструкции с осторожностью и предельной внимательностью, чтобы избежать повреждения карданного вала или других деталей ГАЗели. Если у вас есть сомнения или необходима профессиональная помощь, лучше обратиться к специалистам

Как снять карданный вал автомобиля Газель

Осмотр, проверка и смазка карданной передачи

Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.

Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.

На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.

Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.

Подшипник опоры должен вращаться легко, без заеданий и люфта.

На снятой карданной передаче можно оценить состояние шарниров без их разборки.

Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.

В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.

Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.

Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.

Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.

При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.

Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.

Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач

Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.

Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».

Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.

Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью

Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.
