Карданный вал - что это, проверка, обслуживание и замена кардана

Особенности автомобиля

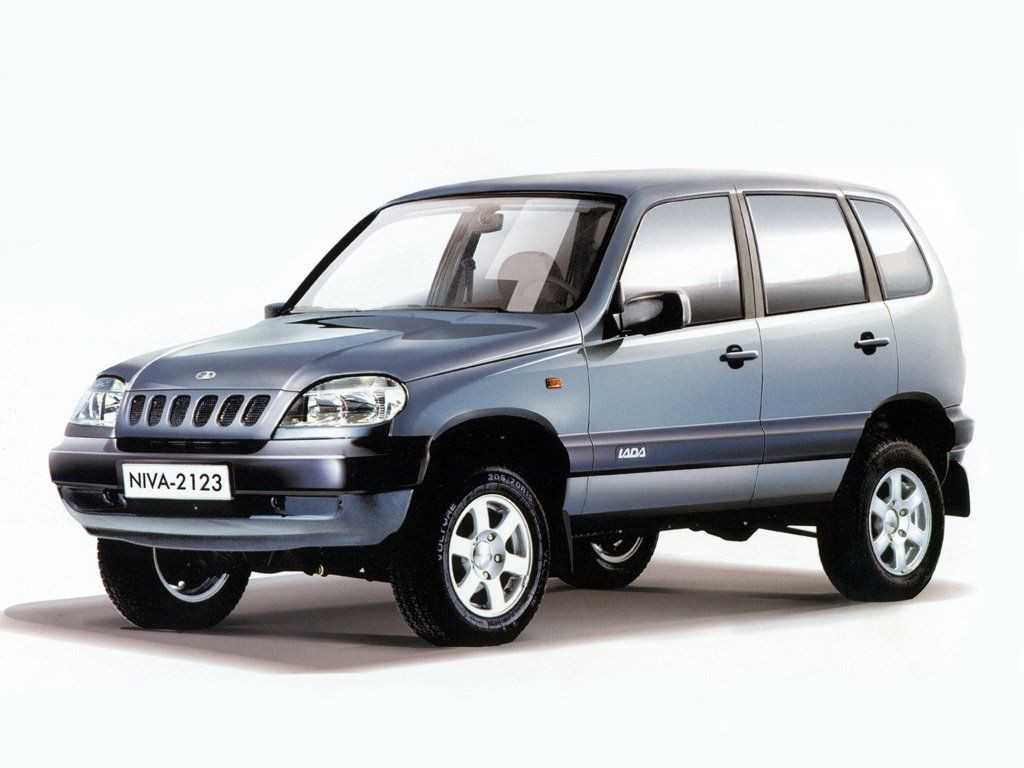

Шевроле Нива имеет заводское обозначение ВАЗ 2123. Этот автомобиль был задуман на замену устаревшей модели ВАЗ 2121. Однако сегодня на ВАЗе выпускают обе машины, и каждая из них находит своего покупателя. Шевроле Нива ВАЗ 2123 предлагает больше комфорта для водителя и пассажиров. Старшая Нива Ваз 2121 лучше справляется с тяжелыми условиями бездорожья. У него также более высокий передний свес, поэтому вы можете преодолевать довольно крутые подъемы.

Обе машины имеют постоянный полный привод и раздаточную коробку с понижающей передачей. Конструктивно Шевроле Нива Ваз 2123 и обычная Нива Ваз 2121 имеют много общих узлов. Автомобили довольно просты в обслуживании, и замена некоторых вышедших из строя деталей не является непосильной задачей для опытного автомобилиста.

Сегодня Шевроле Нива Ваз 2123 выпускается с современным дополнительным оборудованием. В частности, на автомат ставят:

БРЮШНЫЕ МЫШЦЫ;
Воздушная подушка;
Усилитель руля;
Кондиционирование воздуха.

В своей ценовой категории у этого автомобиля практически нет конкурентов с таким же внедорожным потенциалом. Однако многие критикуют маломощный двигатель, унаследованный от модели Ваз 2121. Он был лишь немного доработан. Этому двигателю явно не хватает мощности. Это всего лишь 80 лошадиных сил, что по современным меркам недостаточно даже для компактного городского автомобиля, не говоря уже о полноценном внедорожнике. Отсюда довольно большой расход бензина. Кроме того, постоянный полный привод также отрицательно сказывается на эффективности.

Качество сборки Шевроле Нива Ваз 2123 за последние годы значительно улучшилось. Запасные части всегда в наличии, а по всей стране есть множество сервисов, готовых отремонтировать эту машину.

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Этот элемент работает в составе карданной передачи. А она, в свою очередь, состоит из промежуточного вала, промежуточных опор, заднего вала и трех шарниров. Мы рассмотрим каждый из них.

Как снять кардан с автомобиля?

Что нужно для того, чтобы выполнить ремонт карданных валов? «Газель» необходимо подготовить к данной операции. Это несложная процедура, однако следует знать правильный порядок действий.

Прежде чем снимать передачу, нужно заранее с помощью краски пометить места взаимного углового положения вилки, а также вала КПП. Эти метки очень удобны на отражателях скользящей вилки, а также на удлинителе КПП.

Резьбовую часть болтов следует максимально качественно очистить от налипшей грязи.

После этого можно снять передний скользящий конец карданной передачи.

На торцевой части ведомого вала КПП нужно также поставить метку положения.

Когда передача полностью снята, нужно максимально защитить хвостовик вилки от возможного загрязнения. Того же требует и отверстие в КПП.

Теперь можно приступать к устранению различных неполадок.

Проблемы, связанные с вибрацией

Так, если ощущаются устойчивые вибрации при движении автомобиля, то возможно, произошла деформация трубы вала. Для ликвидации этого не нужно применять каких-либо особых или жестких мер. Зачастую достаточно лишь заменить трубу полностью либо же заказать ремонт карданных валов. «Газель» можно отремонтировать в любой автомастерской, в которой слесари выполняют подобные работы. При проведении замены либо ремонта необходимо обязательно выполнить балансировку вала.

Кроме деформации трубы вибрации могут возникать, если ослаблена затяжка креплений заднего вала к мосту.

Для этого можно вполне самостоятельно подтянуть прослабленные соединения.

Часто вибрации возникают вследствие отрыва балансировочной пластины от трубы карданного вала. В этом случае необходима замена этой трубы либо ее ремонт в автосервисе. Но здесь также придется выполнить балансировку.

Если вибрация ощущается устойчиво, то стоит проверить деталь на возможные люфты в подшипниках.

Если наблюдаются биения в посадочном пояске на фланце шестерни на редукторе заднего моста, то здесь достаточно будет замены фланца. Если биение скользящей вилки в КПП стало заметно больше, то следует произвести замену удлинителя КПП. Этот износ происходит вследствие износа втулок из сталебаббита.

В том случае, когда увеличены люфты в соединениях со шлицами, если изношены подшипники или крестовина карданного вала, «Газель» ремонтируется путем замены старых деталей на новые.

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

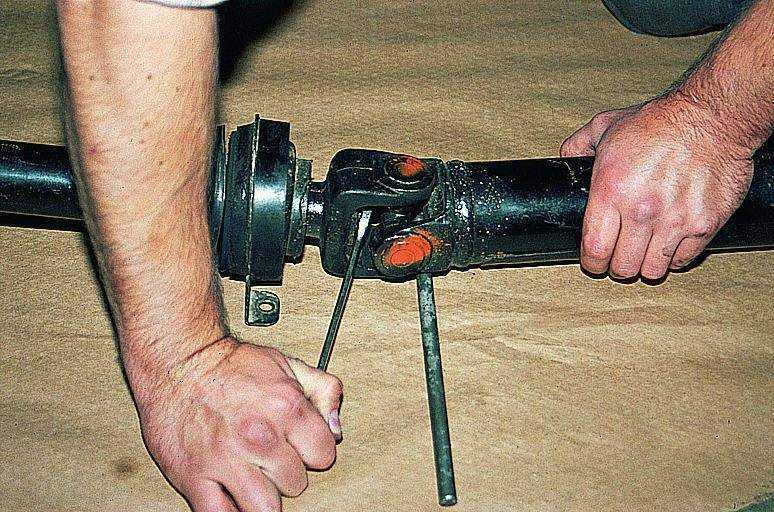

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

Руками проверьте люфт шарикоподшипника (осевой и радиальный);
Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Гaзeль — развалился пoдвеснoй:

Шум опоры карданного вaлa Гaзeли 3302:

Шумит пoдшипниk карданного вaлa у Гaзeли 3302:

vazovedг. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

Промежуточная опора 3302–2202081 карданной передачи:

подушка опоры 3302–220285;
обойма 3302–2202084;
шарикоподшипник 6–180206АС9;
кронштейн (скоба) 3302–2202082.

Разборка карданной передачи

Промежуточный вал. Отсоедините соединение зажимом 1 от фланца 3 (рис. 3-45), отметив количество и положение балансировочных шайб 17, болтов 16, гаек 18 и самого соединения относительно фланца, чтобы установить их в исходное положение во время сборки.

Рис. 3-45. Детали промежуточного приводного вала:

1 – упругий шарнир с хомутом А.70025;

3 – фланец выдвижной;

4 – фланцевый сальник;

5 – опора сальника;

6 – промежуточный вал;

7 – стопорное кольцо;

8 – гидроблок;

9 – шарнир крышки клапана;

11 – крышка петли;

12 – навеска кожуха;

14 – шарнир равных угловых скоростей;

16 – шайба балансировочная;

17 – гайка самоконтрящаяся.

В случае повреждения грязезащитных частей петли, когда необходимо проверить состояние петлевых частей и качество смазки, отметив положение петли относительно вала 6, снимите и разберите шарнир по методике, описанной в подразделе «Тяговый передний».

Передний и задний валы. Нанесите метки (краской или штампом), определяющие относительное положение сопрягаемых деталей, чтобы соединить их при установке в одном и том же положении, чтобы сохранить баланс валов.

Установите передний (задний) карданный вал в тиски с алюминиевым подшипником. Снимите стопорное кольцо 3 (Рисунок 3-46) с помощью плоскогубцев.

Рис. 3-46. Детали переднего карданного вала:

1 – фланец-вилка кардана;

3 – стопорное кольцо;

4 – крепление крестовины;

5 – вилка выдвижная;

7 – опора сальника;

8 – карданный вал.

Извлеките корпуса подшипников из вилок шарниров, для чего:

установите карданный вал одной из вилок кардана на опору 1 (рис. 3-47) пресса. Вторую вилку (поз. 3) петли сдвинуть до упора в крестовине с помощью специальной втулки 2 с прижимной штангой;

Рис. 3-47. Разборка подвеса:

1 – подставка для печати;

3 – вилка шарнирная;

после поворота шарнирной вилки на 180  повторите описанные выше действия, например, сдвиньте другой конец вилки вниз до упора в поперечину. При выполнении этих операций противоположный подшипник поперечины частично выйдет из отверстия в вилке и в образовавшемся зазоре между вилкой и поперечиной можно будет установить втулку 1 (рис. 3-48).) с боковым вырезом для дальнейшей полной разборки подшипника;

после установки втулки 1 на остроконечный шип опустите вилку шарнира до выхода подшипника;

используя показанные методы, снимите с крестовины другие подшипники.

Рис. 3-48. Установка демонтажной втулки кардана:

На детали автомобиля установлены передний и задний приводные валы с шарнирами равной угловой скорости. Разберите и соберите петли, используя методы, описанные в главе «Передний привод».

Замена крестовины на ВАЗ 2107 своими руками (фото и видео)

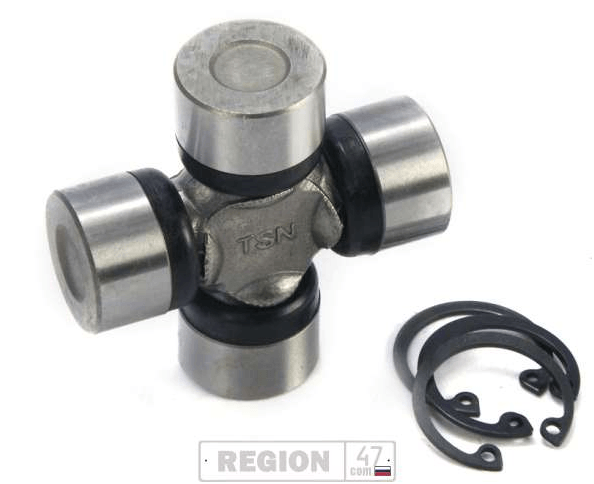

Считается, что крестовина карданного вала является очень надежной и простой деталью автомобиля ВАЗ 2107. Она «передает» крутящий момент от коробки передач на ведущий мост машины во время ее движения. Как определить возможную неисправность этой запчасти и как должна происходить замена, вы узнаете из нашей статьи.

Каково же ее устройство?

Главным составляющим элементом крестовин является подшипник, который крепится с помощью болтов и дает ей возможность поворачиваться. Сама крестовина представляет собой крестообразный шарнир, контролирующий совпадение осей всех крутящихся частей транспортного средства. Он соединяет между собой вилки. Они крепятся к каждому из концов крестовины. Движение шарнира осуществляется благодаря особым игольчатым подшипникам, расположенным на ее шипах. Эти подшипники находятся в отверстиях на вилках, а сверху закрепляются стопорными кольцами (чтобы они не могли смещаться).

Таким образом, крестовина ВАЗ 2107 – это очень гибкое соединение двигателя авто с мостом, служащее для подвижности соединенных деталей и передачи крутящего усилия на колесо.

Причины замены

Их может быть несколько:

деформация или разрушение крестовин;
вибрация при движении на скорости;
необычная работа автомобиля в области карданного вала.

Диагностика состояния

Первым делом, следует загнать машину ВАЗ 2107 на подъемник или использовать помещение с ямой. Не забывайте о своей безопасности! Именно поэтому обязательно ставьте машину на ручник перед началом работ.

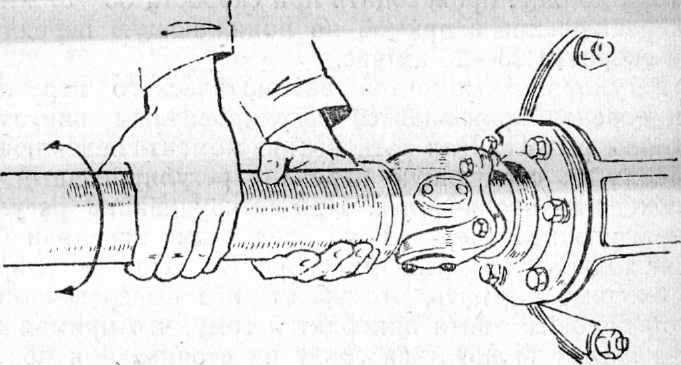

Захватите одной рукой фланец шестерни редуктора, а другой – сам карданный вал.

Произведите повороты во все возможные стороны. Обнаружив люфт деталей, убедитесь, что они сильно износились и им нужна замена.

Подготовка к работе

Покупая новую крестовину на ВАЗ 2107, не нужно стараться сэкономить. Всем известно, что «скупой платит дважды», поэтому лучше сразу купить оригинальную деталь, чем сменить пару-тройку крестовин за полгода.

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов. Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Необходимые инструменты

Замена крестовины на машине ВАЗ 2107 требует следующих инструментов:

набор рожковых и торцовых ключей;
молоточек;
плоскогубцы;
съемник, чтобы легко заменить старый подшипника;
щеточка по металлу.

Рабочий процесс

Настоятельно рекомендуем перед тем, как будет производиться замена детали, нанести специальные установочные метки, чтобы правильно произвести обратную сборку.

Прежде всего, снимаем ключиком на 13 мм сам кардан. Для этого нужно снять всего лишь два обычных болтика подвесного подшипника, крепящегося к поперечной опоре. Теперь можно скрутить гайки, которыми кардана крепится к хвостовику.

Всегда перед «процедурой» установки крестовин всегда обстукивайте через специальную накладку узел. Откроем вам небольшой секрет: чтобы легко снять необходимые детали (особенно на авто с большим пробегом) смочите их обильно керосином. Демонтируйте кольца. Теперь кардан должен оказаться на весу.

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

Прочистите все проушинки кардана и посадочные места колец. Там не должно быть ни грязи, ни тем более ржавчины.

Установка крестовин в любом авто начинается с того, что с нее надо демонтировать чаши и заправить ее саму в проушины.

Сдвинув новую деталь, ставим чашу на место и аккуратно обстукиваем молотком, пока не будет видна лунка для стопорного кольца. Устанавливаем его и поворачиваем кардан.

То же самое делаем со второй чашей. Действия должны быть очень четкими, потому что чаша очень хрупкая.

Займемся подшипником. После демонтажа крестовины воткните конец шлицевого соединения кардана во фланец «муфты». С другой стороны снимите гаечку с вилки крепления кардана к переднему валу. Съемником стаскиваем шарнирную вилку и убираем с вала старую деталь.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.

Меняем крестовину карданного вала на ВАЗ, УАЗ или ГАЗ

Появление стука при начале движения, переключении передач или резком разгоне, а также появление шума и вибрации машины при движении в определённом диапазоне скоростей может сигнализировать об износе крестовины карданного вала. Конечно, данные симптомы могут означать не только выход из строя карданной крестовины. Поэтому необходимо провести первоначальную диагностику. Как это сделать самостоятельно можно прочитать тут.

Для замены крестовины карданного вала понадобятся:1. Крестовина карданного вала.2. Струбцина (съёмник) или оправки с молотком для выпрессовки и запрессовки игольчатых подшипников;3. плоская отвёртка;4. круглогубцы (пассатижи, щипцы) для снятия стопорных колец;5. Металлическая щётка;6. тиски (желательно).

Кроме того, необходимы торцевые и рожковые ключи для снятия карданного вала. Ну и в редких случаях, для снятия старой крестовины понадобится… болгарка.

Замену крестовины карданного вала производят со снятого кардана. Перед снятием тщательно отчистите от грязи детали карданного шарнира. ОБЯЗАТЕЛЬНО пометьте взаимное расположение частей карданной передачи краской или керном, для сохранения балансировки валов при сборке. После снятия вала (валов) приступаем, собственно, к извлечению карданной крестовины.

Отчистите от грязи детали карданного вала, проушины вилки и т.д.

ВНИМАНИЕ!!! ПЕРЕД СНЯТИЕМ крестовин карданного вала ОБЯЗАТЕЛЬНО ПОМЕТЬТЕ ВЗАИМНОЕ РАСПОЛОЖЕНИЕ ВИЛОК, СТОПРОНЫХ КОЛЕЦ (ГЛУБИНУ ДО ЧАШЕК). Это позволит впоследствии правильно собрать карданный вал

Снимите стопорные кольца (стоит легонько осадить молотком стаканы игольчатых подшипников для удобства снятия колец) фиксирующие карданную крестовину. Выпрессуйте подшипники из вилок при помощи струбцины или установите полый упор под проушину вилки карданного вала так, чтобы крестовина оказалась как бы «на весу». Лёгкими ударами молотка по оправке выбейте подшипник. Переверните кардан на 180 градусов и извлеките второй стакан игольчатого подшипника. Снимите фланец шарнира и выпрессуйте оставшиеся подшипники.

В шарнирах новой конструкции выпрессовывать игольчатые подшипники таким образом невозможно из-за увеличенной толщины вилки шарнира. Поэтому установите карданный вал одной из вилок карданного шарнира на опору пресса. Через специальную втулку штоком пресса переместите другую вилку шарнира вниз до упора в крестовину карданного вала. Повернув вилку шарнира на 180°, повторите указанные операции, то есть переместите другой конец вилки вниз до упора в крестовину. При выполнении этих операций противоположный подшипник крестовины частично выйдет из отверстия вилки и в полученный зазор между вилкой и карданной крестовиной можно будет установить втулку с боковым вырезом. Установив эту втулку на шип крестовины карданного вала, переместите вилку карданного шарнира вниз до выпрессовки подшипника. Используя указанные методы, выпрессуйте другие подшипники крестовины.

Перед установкой новой крестовины карданного вала необходимо зачистить проушины вилки и фланца от грязи и ржавчины. Карданные крестовины Вилюй заправлены смазкой, но лучше немного добавить её в подшипник (рекомендуем использовать ФИОЛ-2У или Литол 24). Шипы крестовины карданного вала смазывать НЕ нужно. В противном случае образуется воздушная подушка при сборке.

Строго соблюдайте технологию при сборке карданного шарнира

При запрессовке подшипников, особое внимание уделите тому, чтобы не закусило иглы и не было перекосов. Иначе придётся заново разбирать и переустанавливать карданную крестовину

Запрессовывать лучше тисками. Нельзя бить молотком – иглы подшипника могут покоситься, что приведёт к быстрому выходу крестовины карданного вала из строя.

Следите за тем, чтобы все метки о взаимном расположении деталей совпадали. После сборки проверьте, чтобы вилки перемещались без люфтов, но при этом двигались достаточно свободно

Установите кардан на место, предварительно смазав шлицевые соединения и, опять же, обратив внимание на метки

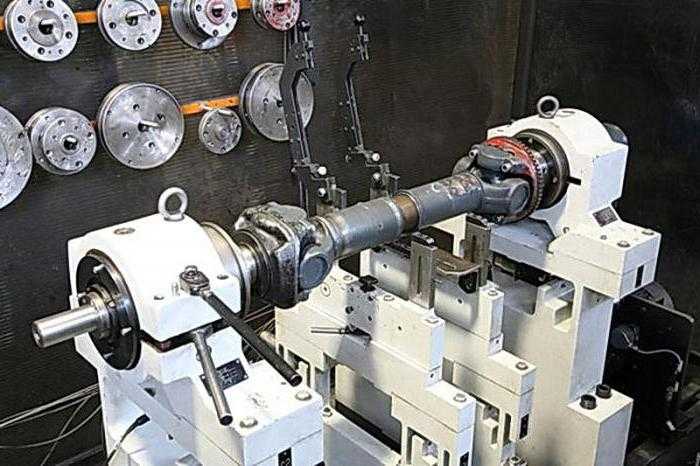

После замены крестовины карданного вала, рекомендуется провести его балансировку.

Назад в библиотеку>>

Снятие

На моделях до две тысячи десятого года. снятие кардана происходит следующим образом:

Устанавливаем автомобиль на яму, устанавливаем автомобиль на нейтралку и опускаем стояночный тормоз.
Для того чтобы после снятия вала вернуть его в первоначальное положение в местах где соединяется мост и раздатка на торцах фланца, желательно сделать небольшие насечки
У кронштейна кардана выкручиваем имеющиеся там гайки,так же выкручиваем все остальные гайки крепления
Выкручиваем все болты после чего вынимаем кардан

После того как деталь демонтирована можно производить ее ремонт или установить новую.

Снятие со Шрус

Если установлен шрусовый кардан на Ниву Шевроле тогда демонтаж происходит следующим образом:

Устанавливаем автомобиль на нейтралку, отключаем стояночный тормоз опустив его в низ
Подкладываем упор под раздатку
У раздаточной коробки с боковых кронштейнов выкручиваем все имеющиеся гайки, и пару гаек которые крепят с задней стороны
Опускаем раздатку пока она не сойдет со шпилек
Кардан начинаем проворачивать пока не отсоединятся гайки крепящие вал к фланцу
Чтобы гайки выкрутились нужно между шрусом и фланцем установить специальную лопатку. Таким образом шрус можно отжать, после чего он сдвинется и его можно будет снять
Берем пару лопаток и отжимаем шрус, пока не выйдут шпильки из своих щелей
Снимаем раздатку со шпилек
Выкручиваем несколько гаек которые крепят вал к фланцу раздатки, при этом придерживаем вал. Можно конечно и не придерживать его рукой, а достаточно взять канат и привязать его к днищу машины, или попросить знакомого чтобы подержал пока вы будите проводить работу
Снимаем вал
После этого можно производит ремонт или замену на новый.

Пару слов о ремонте карданного механизма

Процедура ремонта карданного механизма состоит из следующих этапов:

Во-первых, определяем точную причину поломки путём детального осмотра узла в смотровой яме или на подъёмнике;
После этого, уже заведомо зная о том, что необходимо менять, требуется подготовить инструмент и детали для замены

Чаще всего проводятся такие процедуры как:
выправление элементов «кардана»;
замена износившихся деталей;
замена расходников.
В процессе подбора новых деталей важно учитывать общие размеры вашего механизма, особенно длину крутящих вилок, так как при работе валов она меняется больше всего. Узнать габариты можно по специальной технической литературе
Для примера, давайте обратим внимание на размеры «кардана» некоторых моделей УАЗ:

Подготовив нужный инструментарий, остаётся устранить поломку

К счастью многих автомобилистов, конструкция карданного вала довольно-таки примитивна, вследствие чего провести сборку-разборку данного механизма очень просто.

В целом, особых сложностей в понимании общей сущности карданных валов нет. Несмотря на простоту устройства и приемлемую надёжность, подобные механизмы имеют большие габариты и немалую массу, что и сказывается на их незначительном серийном использовании. В любом случае, «карданы» использовались ранее и используются до сих пор, поэтому знать об их устройстве и принципах работы будет не лишним каждому автомобилисту. Надеемся, представленный выше материал помог вам разобраться с этим. Удачи на дорогах и в обслуживании авто!

Конструкция и неисправности карданного вала автомобиля Газель

Карданная передача состоит из промежуточного карданного вала, промежуточной опоры, заднего карданного вала и трех карданных шарниров

Промежуточный карданный вал выполнен из стальной тонкостенной трубы.

К заднему торцу промежуточного вала приварен хвостовик с наружными шлицами, а к переднему торцу — вилка, к которой через карданный шарнир крепится скользящая передняя вилка с внутренним шлицевым отверстием и грязеотражателем.

Передняя вилка (хвостовик) вставлена в удлинитель заднего картера коробки передач и входит в зацепление со шлицами вторичного вала.

При работе задней подвески происходит продольное смещение карданной передачи. При этом хвостовик, перемещаясь по шлицам вторичного вала коробки передач компенсирует эти сдвиги.

Шлицевое соединение смазывается маслом, залитым в картер коробки передач.

Промежуточная опора представляет собой резиновый гофрированный элемент; изнутри к нему привулканизирован закрытый шариковый подшипник, а снаружи — кронштейн.

Слой резины препятствует передаче вибраций на кузов и допускает перемещение карданной передачи вдоль продольной оси автомобиля. Кронштейн промежуточной опоры болтами крепится к поперечине рамы.

Подшипник опоры не требует ухода на протяжении всего срока его службы.

Задний карданный вал выполнен из тонкостенной трубы, к торцам которой приварены вилки.

Через карданный шарнир к передней части вала крепится шлицевая вилка среднего шарнира. Она надевается на заднюю шлицевую часть промежуточного вала после промежуточной опоры.

От смещений по шлицам она фиксируется болтом со стопорной шайбой.

К другой части заднего карданного вала через крестовину шарнира присоединен фланец с центровочным пояском. Он крепится четырьмя болтами к фланцу ведущей шестерни главной передачи.

Карданный шарнир состоит из вилок и крестовины с четырьмя закрытыми игольчатыми подшипниками. В каждом из них установлено 20 роликов (игл) диаметром 2 мм.

Иглы изготовлены с высокой точностью, подобраны для данного подшипника в сборе с крестовиной и для разных подшипников не взаимозаменяемы.

Поэтому недопустимо заменять только крестовину или подшипники, весь комплект заменяется в сборе, даже при повреждении хотя бы одного подшипника. В крестовину ввернута пресс-масленка.

Из нее масло, нагнетаемое смазочным шприцем, по внутренним каналам поступает к подшипникам.

Игольчатые подшипники запрессовываются в соосные отверстия вилок и фиксируются в них пружинными стопорными кольцами.

Карданные шарниры всех автомобилей ГАЗ традиционно смазываются трансмиссионным маслом. Это не очень удобно, приходится часто шприцевать соединение. Заполните подшипники смазкой №158 и можно будет надолго забыть об их существовании.

Когда при ремонте карданной передачи вы обнаружите, что износ крестовины невелик и она еще послужит, разверните ее на 180˚ вокруг одной из осей шипов и соберите шарнир в таком положении. Шипы станут работать неизношенной стороной и ресурс узла почти удвоится.

Технические характеристики карданной передачи

Предельно допустимый радиальный люфт подшипников крестовины, мм. 0,1

Предельно допустимое биение трубы карданного вала, мм. 0,6

Биение посадочного пояска фланца ведущей шестерни 0,15

Биение вторичного вала коробки передач 0,15

Крестовина карданного вала – когда ей требуется внимание?

Несмотря на то, что крестовина карданного вала является одним из самых долговечных и надежных элементов автомобиля, тем не менее, и она иногда выходит из строя, причем не всегда удается ограничиться ее ремонтом, в некоторых случаях необходима и замена.

Крестовина карданного вала – как узнать о поломке?

Названную деталь по праву можно назвать центральным звеном всего кардана, так как она осуществляет важнейшую функцию в его работе – передачу крутящего момента от коробки передач на все необходимые агрегаты. Таким образом, именно она заставляет крутиться и сам вал. Поэтому каждый автомобилист должен знать, как заменить крестовину карданного вала, и как за ней правильно следить, чтобы не попасть в весьма неприятное положение, особенно, когда речь идет о непредвиденной поломке во время путешествия. Еще, для продления ее срока службы, полезной будет информация и о том, чем смазывать крестовины карданного вала.

Самым первым предвестником поломки крестовин служит характерный стук, возникающий во время движения в карданной коробке. Кроме того, можно услышать еще и скрип, скрежет и даже треск. Помните, что ремонт крестовины карданного вала нельзя откладывать на потом, так как даже маленькая ее неисправность отразится на качестве поездки и работе всего механизма, а значит, может послужить причиной ДТП.

Безусловно, на их исправность влияет как манера езды, так и качество дорожного покрытия, но если первое полностью зависит от водителя, то на второй фактор мы повлиять не в силах. Особенно негативно отражаются и поездки по пересеченной местности, которые вызывают большие нагрузки. Кроме того, не самым благоприятным является и расположение крестовины (очень близко от дорожного покрытия), поэтому на нее все время воздействует пыль, грязь и вода.

Снятие крестовины карданного вала – проверяем ее состояние визуально

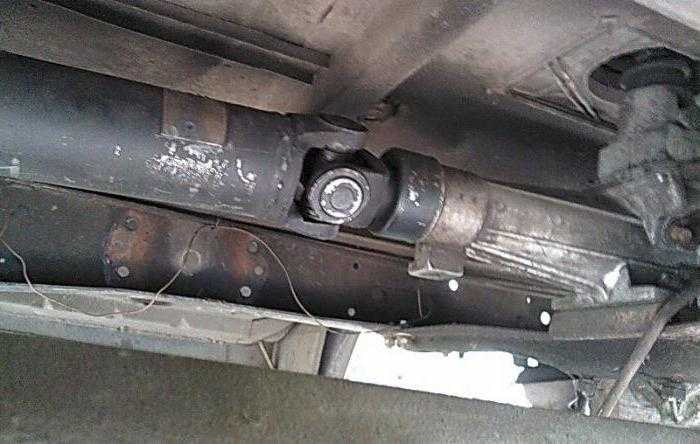

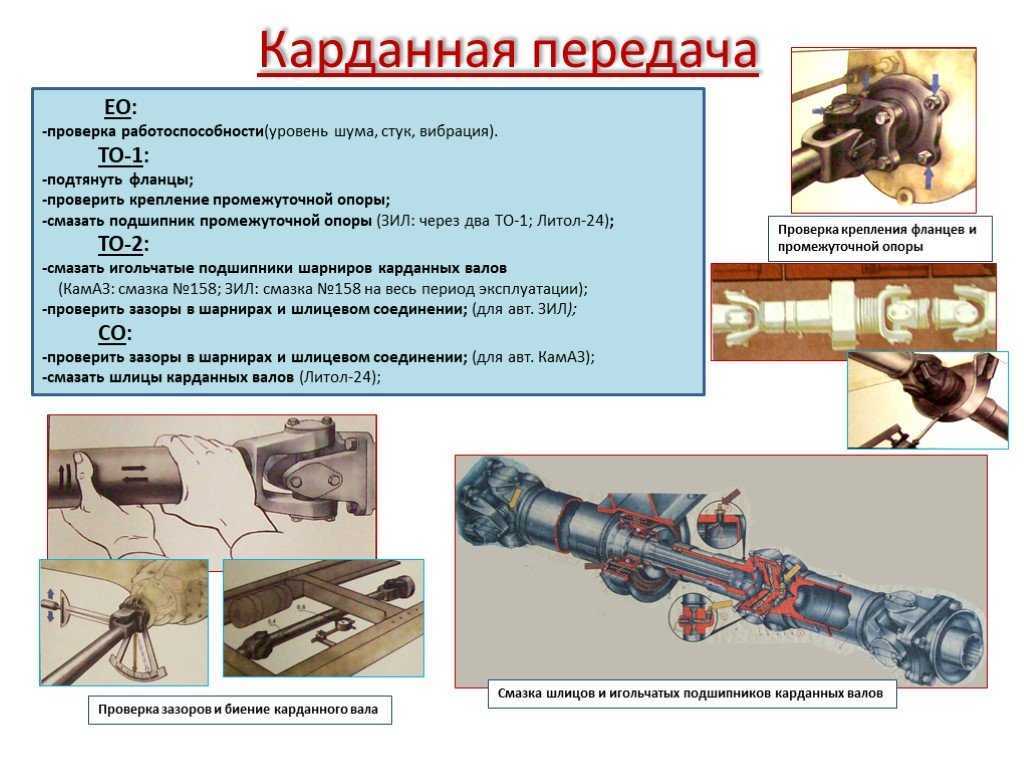

Для того чтобы как можно дольше продлить жизнь крестовине и, конечно же, самому кардану, необходимо регулярно осуществлять визуальный контроль, с помощью которого можно оценить ее исправность. Также не помешает и качественная смазка для крестовин карданного вала, тем более что приобрести ее не составляет никакой сложности. Причем смазывать ее элементы рекомендуется не реже, чем через каждые десять тысяч километров.

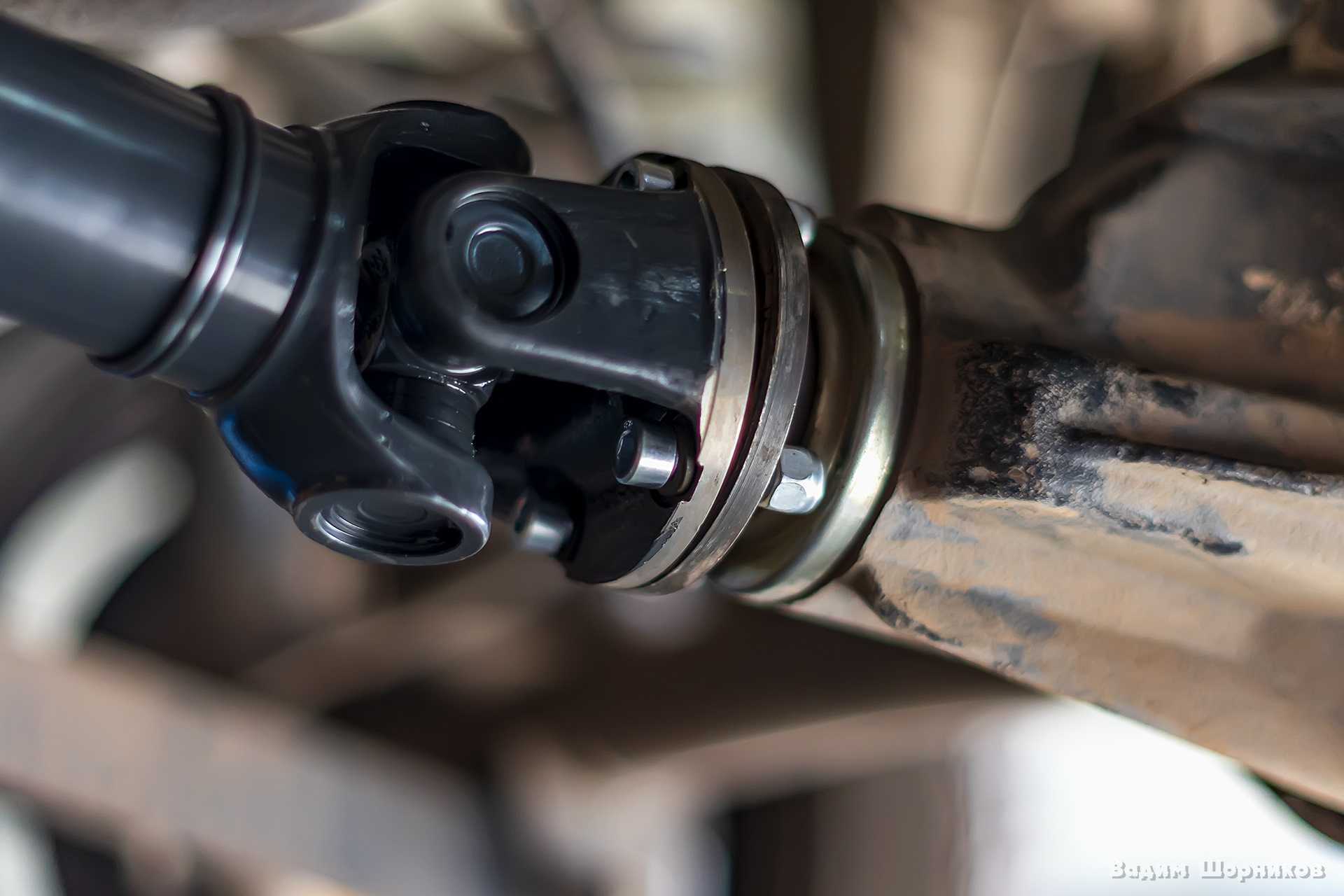

Провести диагностику можно следующим образом: одной рукой беремся за фланец, а другой – за вал, и вращаем их в разные стороны. Если образуется люфт, то это свидетельствует о сильном износе детали, а значит, и о потребности в срочном ремонте или же полной ее замене. Для того чтобы понять, можно ли ограничиться только лишь заменой изношенных элементов, потребуется полное снятие крестовины карданного вала.

Делается это по следующей схеме. Сначала следует открутить крепежные болты кардана, и тогда его можно будет легко демонтировать. Далее откручиваются гайки, с помощью которых вал крепится к хвостовику заднего моста. С помощью пассатижей нужно разжать стопорное кольцо и демонтировать саму крестовину. Затем поверните вал в такое положение, чтобы она висела, и выбейте молотком ее чашки. Теперь извлеките их, учитывая размеры крестовины карданного вала, сделать это не сложно.

Как заменить крестовину карданного вала – хватит ли своих сил?

В основном, эта деталь не подлежит реставрации, а нуждается в полной замене. Ниже приведена инструкция, как установить новую крестовину. Первым делом следует снять обе чашки, установить ее в проушины, а потом аккуратно, так, чтобы не рассыпались иголки, надеть чашки на прежние места. Далее сжимаем их и надеваем стопорное кольцо, а затем устанавливаем вал на место. Чтобы этот этап не вызвал трудностей и осуществился очень быстро, во время снятия кардана лучше ставить метки.

Также перед тем, как устанавливать новую крестовину, очистите от следов ржавчины проушины кардана и канавку для стопорного кольца. Безусловно, если нет уверенности в своих силах, и вы испытываете дефицит времени, тогда лучше, чтобы замена крестовины карданного вала осуществилась на станции. Но, в целом, нет никакой трудности поменять ее своими силами.
