ГАЗ 2705 | Блок предохранителей

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.	2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).	3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.
	4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

№ предохранителя

Приборы защищаемой цепи

Сила тока, А

Левый блок

Резерв

Правая фара (дальний свет)

Левая фара (дальний свет), контрольная лампа включения дальнего света
фар

Правая фара (ближний свет), электрокорректор

Левая фара (ближний свет)

Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле
контрольной лампы стояночного тормоза, жиклеры омывателей стекол

Резерв

Прикуриватель, звуковые сигналы, реле звуковых сигналов

Задние противотуманные фонари

Радиоприемник

Блок системы управления двигателем

Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа

Стеклоочиститель, реле омывателей фар

Правый блок

Передние противотуманные фары, задние противотуманные фонари

Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный
отопитель

Фонари заднего хода, приборы, датчик спидометра

Лампа стоп-сигнала, розетка переносной лампы

Контрольная лампа аварийной сигнализации

Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа
габаритных огней

Обогрев заднего стекла, плафоны, фара-искатель

Резерв

Электрический бензонасос (двигатель ЗМЗ-4062)

Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ
(двигатели ЗМЗ-402, ЗМЗ-4021)

Указатели поворота, боковые повторители, прерыватель, контрольная лампа
указателей поворота

Обогрев сидений

ГАЗ 2705 | Предохранители | Газель

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

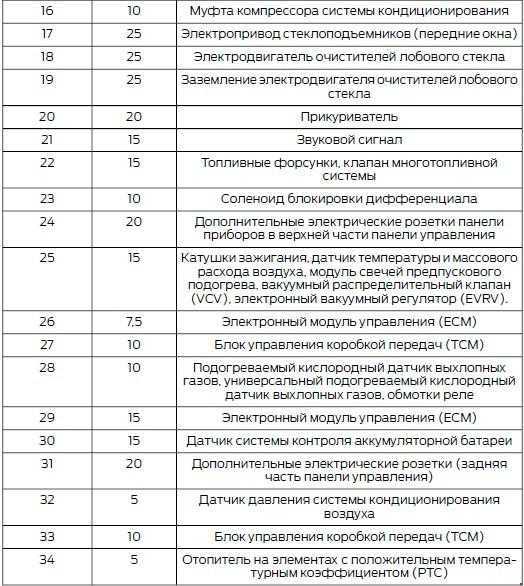

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

Замена центральных предохранителей бортовой сети автомобиля

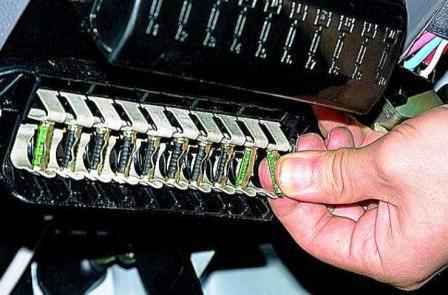

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

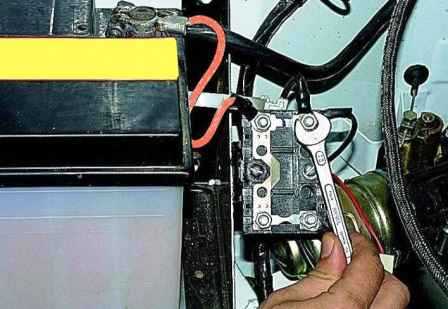

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

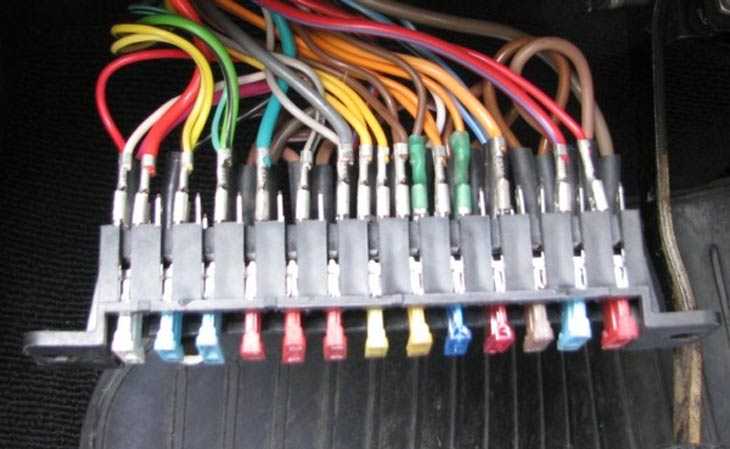

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки

Снимаем крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Верхний блок предохранителей

№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

F1(16A) — Электродвигатель отопителя, электронасос системы отопителя*
F2(8A) — Электродвигатель дополнительного отопителя*
F3(8A) — Указатели поворота
F4(8A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
F5(8A) — Аварийная световая сигнализация
F6(8A) — Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
F7(8A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование
F8(8A) — Электродвигатели очистителя и омывателя ветрового стекла
F9(16A) — Звуковой сигнал, прикуриватель, розетка переносной лампы
F10(16A) — Резервный

Нижний блок предохранителей

№ предохранителя (номинальный ток) — Наименование оборудования защищаемых электрических цепей

F1(16A) — Резервный
F2(8A) — Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
F3(8A) — Освещение приборов, подогреватель — отопитель
F4(8A) — Задний противотуманный свет
F5(8A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
F6(8A) — Габаритный свет (правый передний, левый задний фонари)
F7(8A) — Ближний свет (левая фара), электрокорректор фар
F8(8A) — Ближний свет (правая фара), сигнализатор дальнего света
F9(16A) — Дальний свет (левая фара)
F10(16A) — Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

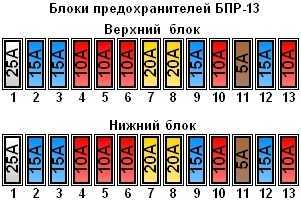

Предохранители верхнего блока

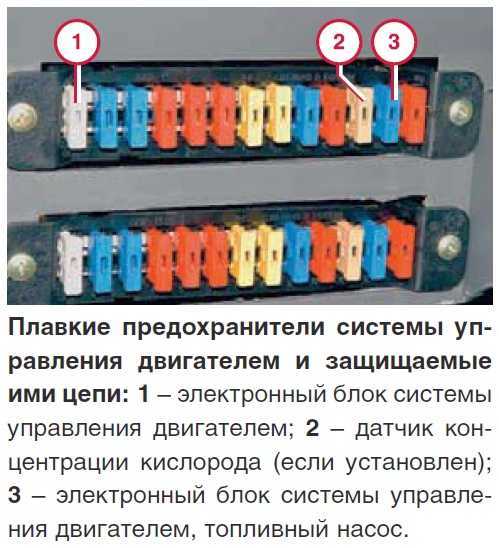

1 (25) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
2 (15) — Аварийная сигнализация
3 (15) — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
4 (10) — Электродвигатели очистителя и омывателя ветрового стекла
5 (10) — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
6 (10) — Стоп-сигналы
7 (20) — Прикуриватель, звуковые сигналы
8 (20) — Реле звуковых сигналов, комбинация приборов, часы
9 (15) — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
10 (10) — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
11 (5) — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
12 (15) — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
13 (10) — Указатели поворота

Предохранители нижнего блока

1 (25) — Резерв
2 (15) — Дальний свет правой фары, контрольная лампа включения дальнего света фар
3 (15) — Дальний свет левой фары
4 (10) — Ближний свет правой фары
5 (10) — Ближний свет левой фары
6 (10) — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света
7 (20) — Резерв
8 (20) — Резерв
9 (15) — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов
10 (10) — Лампы подсветки комбинации приборов, переключателей, прикуривателя
11 (5) — Резерв
12 (15) — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика
13 (10) — Лампы левого габаритного огня, сигнальная лампа включения

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Если автомобиль не оборудован автоматическим управлением включения фар, то это можно сделать самостоятельно. Некоторые схемы и способы подключения рассмотрены в статье «Автоматическое включение фар»

Схема подключения фар ГАЗ 3110 с реле РС-711 и электронным реле переключения

схема подключения фар ГАЗ-3110

Ссылки на схемы включения фар некоторых моделей

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

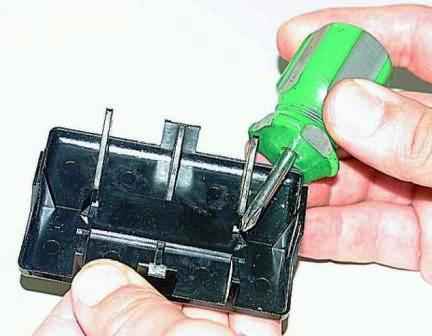

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Автомобилей с ABS (БПР-4)

60А Световая цепь и плюсовая цепь генератора
40А АБС
25А АБС
60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

90А Световая цепь и плюсовая цепь генератора
60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Обозначение

p, blockquote 25,0,0,0,0 —>

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Электро щиток

Старого образца

Расшифровка

p, blockquote 29,0,0,0,0 —>

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Назначение элементов

p, blockquote 33,0,0,0,0 —>

15	Реле 85.3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

Электрические схемы Газель Бизнес и Соболь

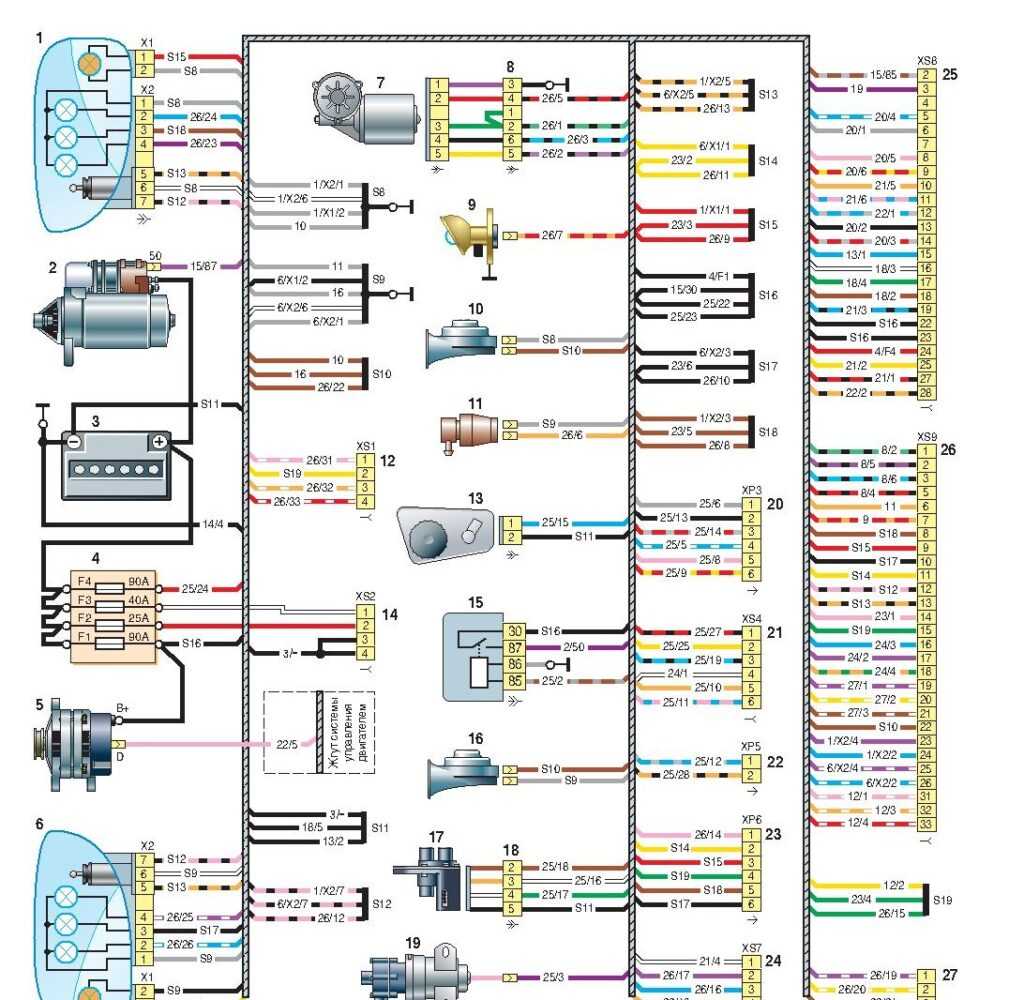

Схема соединений переднего жгута проводов

1 – блок-фара правая; 2 – стартер; 3 – аккумуляторная батарея; 4 – блок предохранителей в моторном отсеке; 5 – генератор; 6 – блок-фара левая; 7 – очиститель ветрового стекла; 8 – колодка соединения со жгутом проводов очистителя ветрового стекла; 9 – подкапотная лампа; 10, 16 – звуковой сигнал; 11 – омыватель ветрового стекла; 12, 14 – колодки соединения со жгутом проводов антиблокировочной системы тормозов; 13 – датчик уровня тормозной жидкости; 15 – реле стартера; 17 – кран отопителя; 18 – колодка соединения со жгутом проводов крана отопителя; 19 – насос дополнительного отопителя; 20, 21, 22 – колодки соединения со жгутом проводов системы управления двигателем; 23, 24 – колодки соединения с задним жгутом проводов; 25, 26 – колодки соединения со жгутом проводов панели приборов; 27 – колодка соединения (не используется)

Блок предохранителей и реле в салоне Газель Бизнес и Соболь

Монтажный блок расположен со стороны водителя, внизу панели управления под рулем.

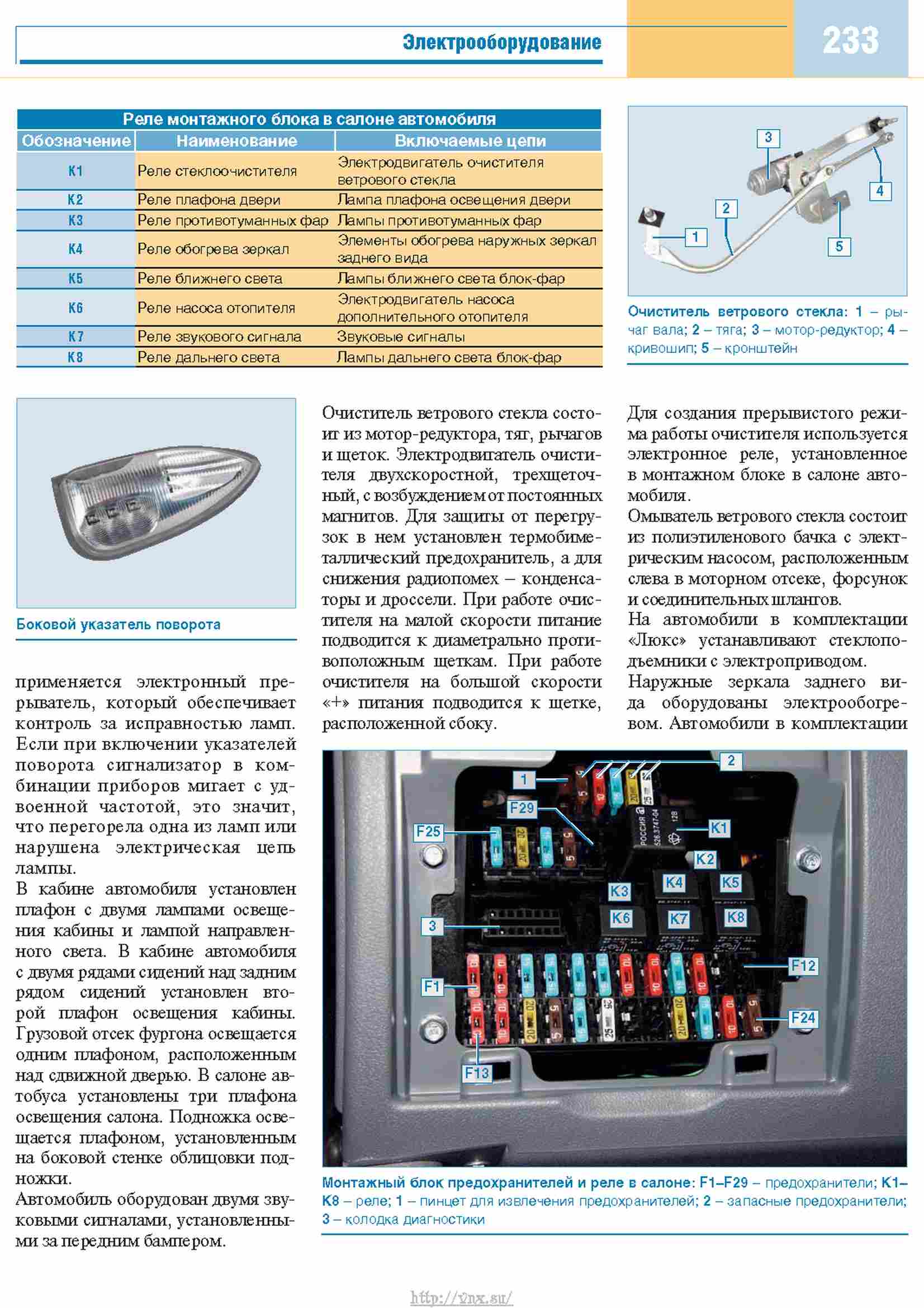

Схема блока предохранителей и реле в салоне Газель бизнес и Соболь

1 – пинцет для извлечения предохранителей; 3 – колодка диагностики

Описание

№	А	Назначение
Верхний блок предохранителей
F1	10	Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15	Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4	15	Лампа ближнего света правой блок-фары
F5	15	Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6	15	Лампа дальнего света правой блок-фары
F7	10	Лампы противотуманного света в задних фонарях
F8	10	Реле указателей поворота в режиме указания поворотов
F9	15	Реле указателей поворота в режиме аварийной сигнализации
F10	10	Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20	Лампы противотуманных фар (опция
F12	15	Блокировка дифференциала (опция)
Нижний блок предохранителей
F13	10	Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10	Блок управления ABS
F15	20	Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5	Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15	Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5	Электропривод зеркал (опция)
F18	25	Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15	Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20	Электродвигатели стеклоподъемников (опция)
F19	15* 25	Отопитель
F20	20	Электростеклоподъемники (опция)
F21	20	Реле звукового сигнала, прикуриватель, розетка
F22	15	Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10	Головное устройство звуковоспроизведения
F24	5	Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)

F25	15	УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5	ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20	УМЗ-4216: Обмотка и контакты главного релеISF2.8s4129Р: Подогреватель системы отопления (опция)
F26	20	Погреватель системы отопления (опция)
F27	15	УМЗ-4216: Реле топливного насосаISF2.8s4129Р: Резерв
F28	5	УМЗ-4216: Блок управления двигателем, колодка диагностикиISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10	Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

1	5	Запасной предохранитель
2	10	Запасной предохранитель
3	15	Запасной предохранитель
4	20	Запасной предохранитель
5	25	Запасной предохранитель
Реле
К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

* Соболь

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

прогреванием мотора;
пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Схема включения фар с автоматическим управлением.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

основная плюсовая цепь, исключая световые приборы, генератор и стартер;
плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.
