Предохранители газель 405 евро 2

Проверка электрических цепей

Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер с функциями вольтметра, омметра и др. У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров. Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к солнечному свету и повышенной температуре.

Проверка обесточенных цепей Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов. На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет. Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из показаний прибора при замере сопротивления цепи. Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход по другим участкам схемы и показания будут неверны). На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе». При проверке устройства с односторонней проводимостью (например, выпрямительного блока генератора) учитывайте полярность прибора. Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений. На практике точности обычных автотестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например, из-за плохого контакта

Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку тестера. Замыкание обмотки на «корпус» и межвитковое замыкание проверяем мегомметром (диапазон «М»)

Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока

При отсутствии мегомметра, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В

Проверка электрических цепей под напряжением Цепи под напряжением проверяем вольтметром и амперметром. Вольтметр подключаем параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 В постоянного тока. Отрицательный провод (щуп) соединяем с «массой», положительный – с потребителями или источниками тока. По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе. Для проверки цепей под напряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов). Амперметр должен иметь верхний предел измерений не менее 10 А постоянного тока, а также защиту от перегрузки. Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» – к «плюсу» потребителя. Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства. Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного. Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

Как отремонтировать прикуриватель

Выносной патрон не ремонтопригоден, он технологически изготовлен как неразъемная деталь. Проверить его работоспособность можно электрическим тестером. Отсутствие цепи между корпусом и центральным гнездом свидетельствует о перегорании спирали накаливания, следует заменить деталь целиком.

Найти причину неисправности розетки несложно, это технически простое устройство.

Если после включения электропитания устройство не вернулось в рабочее состояние, следует искать замыкание в цепи или обрыв проводов.

Проверяют предохранитель еще раз:

1. Элемент снова перегорел — цепь замкнута. Осматривают провода цепи устройства на предмет нарушения изоляции и закорачивания на корпус авто вследствие вибрации. Устраняют неисправность — изолируют или заменяют поврежденный участок новым проводом.
2. Предохранитель исправен — цепь отсутствует. Проверяют провода на возможное переламывание, осматривают контактные места на предмет окисления, обгорания. Очищают окислы, подгибают контакты, зачищают и обжимают места скруток, надежно изолируют участки, на которых произведен ремонт.
3. С помощью фонарика осматривают розетку внутри — обугливание контактных биметаллических лепестков или центрального штыревого контакта свидетельствует о непригодности детали для эксплуатации, следует ее заменить на новую.

Как заменить и на какой именно

Когда не работает прикуриватель Газель Некст и в связи с этим возникла необходимость замены устройства, нужно демонтировать нерабочую розетку из штатного места:

• отключают массу аккумуляторной батареи;
• прижав плоской отверткой лепестки под облицовкой, извлекают вместе с проводами гнездо розетки;
• снимают трехконтактную «фишку» электропитания;
• подключают новое устройство и вдавливают его на штатное место до щелчка лепестков-фиксаторов.

Автомагазины предлагают розетки различных конструктивных видов и типов подключения электропитания. Чтобы не ошибиться с выбором, необходимо взять неработающую деталь с собой и выбирать новое устройство так, чтобы оно подошло по размеру и типу разъема электропитания.

• Не работает прикуриватель Гранта
• Предохранитель прикуривателя ФФ2
• Замена прикуривателя Калина
• Замена прикуривателя ВАЗ 2112

Применение полупроводников

Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.

Обслуживание

УМЗ-4216 — простой и неприхотливый двигатель, предназначенный для коммерческого транспорта. Обслуживание мотора необходимо проводить регулярно, в соответствии с графиком ТО.

Работы по обслуживанию делятся на 3 группы:

• ежедневная проверка состояния;
• контрольно-диагностический сервис;
• регламентное обслуживание.

Система смазки двигателя УМЗ 4216

Ежедневно в двигателе УМЗ-4216 необходимо проверять уровень масла, охлаждающей жидкости, герметичность системы охлаждения, смазочной системы и топливопроводов питания. При углубленном контроле, который проводится по расписанию, к этим работам добавляется:

• проверка термостата, датчиков охлаждающей жидкости и всех систем — масляной, питающей и т. п.;
• качество соединений всех систем на предмет герметичности (включая вентиляционную);
• контроль состояния электрооборудования (в том числе свеч на предмет нагара);
• проверка ремня ГРМ и ремня от шкива генератора;
• состояние генератора.

Схема топливной системы двигателя УМЗ-4216

По утвержденному регламенту, раз в полгода на двигателе УМЗ-42616 выполняют следующие манипуляции:

• подтягивают винтовые соединения;
• осуществляют регулировку клапанов (по мере необходимости);
• проводят регулировку зазоров и очистку внутренних объемов двигателя от пыли, нагара и грязи;
• промывают масляный фильтр, картер, систему охлаждения, заменяют охладитель;
• меняют масло.

Почему не работают приборы на Газели

Комбинация приборов автомобиля Газель может быть двух типов: старая и новая, электронная. Как и на большинстве других автомобилей, она включает в себя четыре прибора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и контрольные лампы, их двенадцать штук. С внутренней стороны корпуса установлена печатная плата, выводы которой выходят на два штекера: белого цвета (Х1) и красного цвета (Х2).

Вариантов полного отказа в работе комбинации приборов автомобиля Газель, два: первый вариант, когда стрелки всех приборов лежат на нуле и на поворот ключа в замке зажигания не реагируют; второй вариант, когда стрелки приборов на нуле не лежат, а наоборот, зашкаливают. Конечно, идеальным вариантом было бы проверить неработающую комбинацию приборов на стенде, но его можно найти только в специализированной мастерской, которых не так много на обширной территории России.

Если стрелки приборов лежат на нуле, то, что же может сделать водитель, в этой ситуации? Скорее всего, в этом случае, нарушен контакт в цепи от аккумуляторной батареи до вывода «87» реле разгрузки выключателя зажигания. Поэтому, ему предстоит проверить сохранность предохранителей, состояние колодок, входящих в данную электрическую цепь и соединение комбинации приборов на массу. На колодке белого цвета (Х1) щитка приборов, массовый провод подходит к 1 штекеру, а на колодке красного цвета (Х2), массовый провод подходит к 3 штекеру.

Если, выше указанные действия, не дали ни какого результата, то выходов опят же два: либо, придётся заменить комбинацию приборов, приобретя новую; либо попытаться самостоятельно проверить печатную плату, на предмет разрывов. Правда, стоимость новой комбинации приборов, достаточно высока, более 10 тысяч рублей. Так что можно попытаться восстановить её, хотя завод изготовитель считает, что комбинация приборов ремонту не подлежит. Часто отслаивание дорожек монтажной платы происходит из-за сильно надавливания на разъём колодки при их сборке. Поэтому разрывы дорожек, можно попытаться пропаять, чтобы восстановить работоспособность щитка приборов.

Причиной зашкаливания приборов, может стать сбой в работе контролёра электронного блока управления Микас 10.3, эта неисправность чаще происходит в холодное время года. В этом случае необходимо провести диагностику и возникшую ошибку, стереть, путём обновления программного обеспечения на более свежую серийную версию. Также, аналогичная неисправность, может появляться после прошивки контролёра.

Устройство блока предохранителей Газели

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

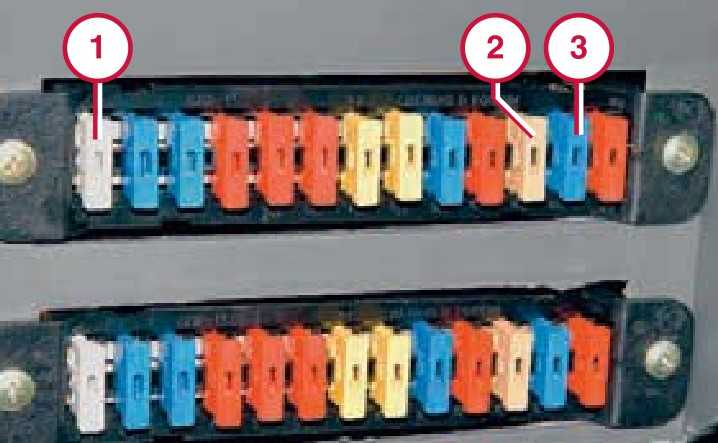

Так выглядит блок предохранителей газели

В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

основная плюсовая цепь, исключая световые приборы, генератор и стартер; плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.

Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А; Электрическая система подключения фар на Газели

верхний с теми же предохранителями 8 и 16 отвечает за дополнительные функции, такие как: Звуковой сигнал.

Обогрев салона.
Сигналы поворота и аварийной сигнализации.
Очиститель и омыватель стекла.
Прочие дополнительно устанавливаемые опции.

Обозначения на реле монтажного блока Газели

Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

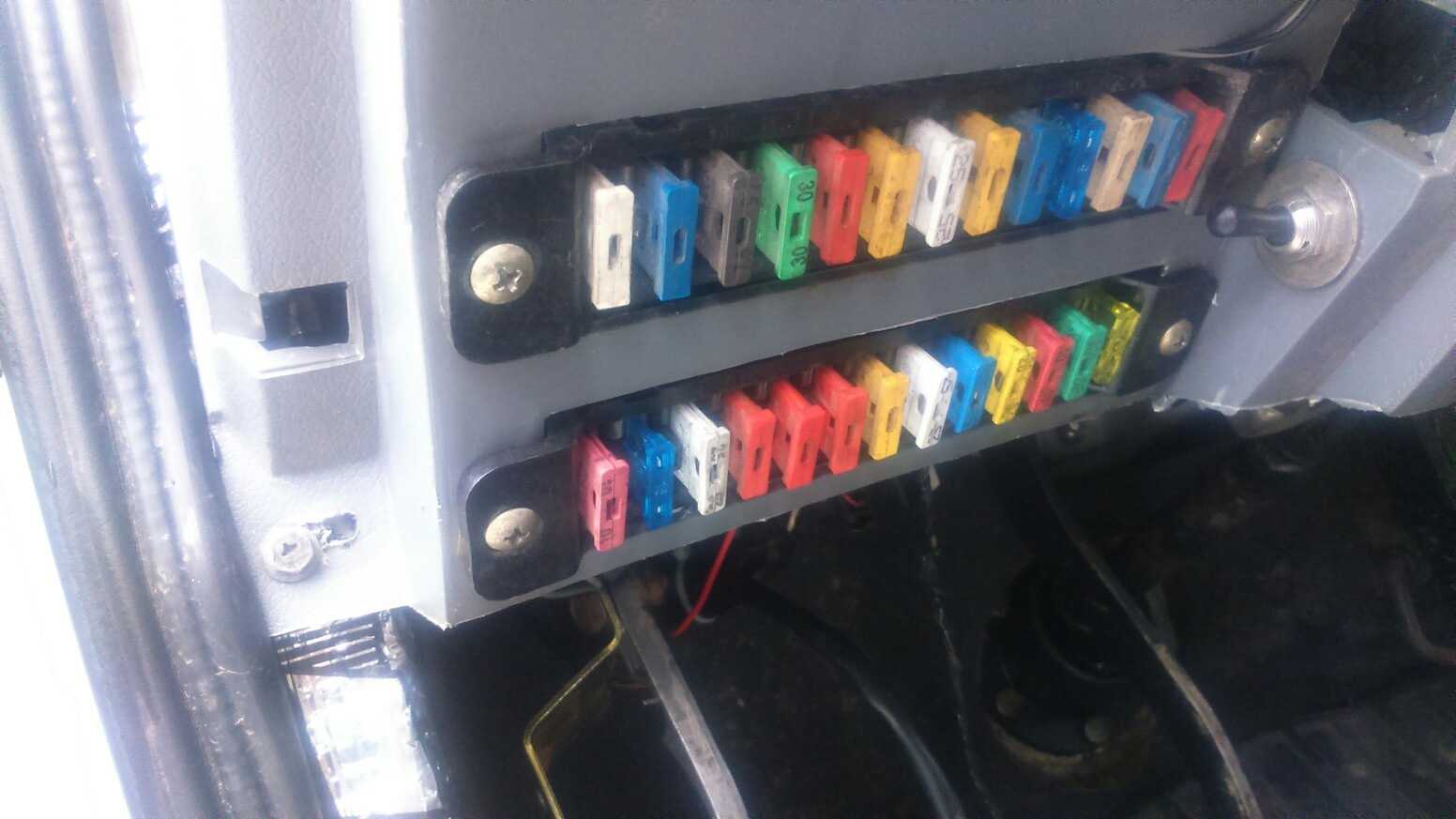

Так выглядит старый блок предохранителей на Газели

Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

• подгорание (залипание) контактов управляемой цепи реле бензонасоса;
• замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

Замена предохранителей

Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:

• необходимо вскрыть корпус блока предохранителей;
• далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
• устанавливается новый, номинал которого обязательно должен совпадать.

Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.

Источник

Предохранители ГАЗель Бизнес

Автомобиль ГАЗель сравнительно надежна, но и у неё возникают проблемы, связанные с обесточиванием части электрической цепи. Чтобы решить эту проблему понадобится проверить исправность предохранителей. Он располагается внутри салона – что исключает попадание внутрь него воды.

Автомобиль ГАЗель категории Бизнес отличается от аналогов от этого же автопроизводителя большим количеством электрооборудования. Именно в этом и заключается основная причина необходимости проверки блока предохранителей. Процесс данный не вызывает затруднений.

Сам блок находится внутри салона автомобиля ГАЗель Бизнес. Схема расположения предохранителей сравнительно проста, не вызывает каких-либо затруднений. Габаритные размеры сравнительно невелики. Что иногда доставляет некоторые сложности. Осуществлять замену новых предохранителей сравнительно несложно. В комплекте с любым автомобилем поставляется специальный пинцет.

Она располагается внутри самого блока, вытащить его не составляет проблем.

Открыть блок предохранителей не составит какого-либо труда – достаточно снять пластиковую крышку. БП находится слева, ниже рулевого колеса. Необходимо слегка поддеть пластик ногтем – он легко отсоединится.

Сам блок разделен на несколько отдельных частей:

• верхний;
• нижний;
• группа реле.

Нужно заранее ознакомиться с устройством блока предохранителей, расположенного панелью приборов.

Отдельно нужно упомянуть, что шина CAN располагается в этом же корпусе. С её помощью можно получить максимально подробную, точную информацию.

Инструкция как снять прикуриватель в Газели 3302

Теперь можно приступать к работе. Процесс по замене прикуривателя на примере Газель Бизнес осуществляется следующим образом.

1. Глушим двигатель, открываем капот и снимаем клемму с минуса аккумулятора. Это разомкнет цепь и исключит возможность появления короткого замыкания.
2. Демонтируем прикуриватель из розетки.
3. Тонкой отверткой отгибаем стальные фиксаторы, находящиеся внутри патрона.
4. Извлекаем его вместе с катушкой проводов, отсоединяем колодку.
5. Снимаем светофильтр.
6. Осуществляем ремонт или замену.

Установка устройства проходит в порядке, обратном снятию. При монтаже европрикуривателя потребуется расточить гнездо до соответствующего диаметра при помощи напильника или надфиля.

Возможные причины и диагностика неисправности

1. Первым делом если не горит фара, проверяем саму лампочку, случается даже так, что на тот момент когда вы обнаружили неисправность головного света, перегорели уже обе лампы ближнего. С лампами дальнего света такое почти не бывает, так как они крайне мало используются.
2. Одной из наиболее частых причин, когда не горят фары головного освещения является расплавление нити плавкого предохранителя. Впрочем, на большинстве современных автомобилей цепи питания правой и левой фары не взаимосвязаны и защищены отдельными предохранителями. Поэтому выход из строя одного плавкого элемента приводит к отказу одной фары. Диагностировать данную неисправность фары можно визуально, открыв монтажный блок и осмотрев предохранители, отвечающие за работу отказавшего элемента освещения. В случаях, когда доступ к монтажному блоку затруднен, следует узнать, какие еще цепи защищены данным предохранителем и проверить работу устройств, получающих питание от этих цепей. Если данные устройства также не работают, в 99% случаев предположение о вышедшем из строя предохранителе оказывается верным.
3. Если предположение о расплавлении защитного элемента не подтвердилось, необходимо проверить реле включения головного света. Обычно отказ реле приводит к прекращению работы лишь одной из систем освещения. Исчезает или ближний, или дальний свет. В работоспособности реле включения света можно удостовериться, внимательно прислушавшись к звукам, возникающим при попытке включения фар. Если из-под панели приборов в момент включения слышны короткие звонкие щелчки, это свидетельствует о том, что реле исправно. Отсутствие щелчка подтверждает предположение о неисправности реле.
4. Так же необходимо проверить все разъемы электрических проводов идущих на фару, возможно после последнего ремонта на клемму фары просто напросто забыли одеть разьем и соответственно она от этого гореть не будет. Такое случается если на передних фарах не горит ни одна лампочка.
5. Если фары так и не горят то дальнейший поиск осуществляется под капотом автомобиля. Следует внимательно осмотреть имеющиеся провода и соединения, пошевелить клеммы, подходящие к фарам, проверить лампы освещения. Иногда вследствие скачка напряжения в бортовой сети случается так, что перегорают обе лампы одновременно. Также по причине попадания в подкапотное пространство воды могут окислиться и перестать выполнять токопроводящую функцию «фишки» в местах соединения проводов.

Собственно, на этом поиск можно заканчивать. Если найти неисправность с помощью вышеописанных мероприятий не удалось, дальнейшая диагностика электропроводки должна выполняться с помощью мультитестера и процедуры «прозвонки» электрических цепей автомобиля. Последней попыткой установить причину неисправности в полевых условиях может стать проверка наличия тока на клеммах, питающих лампы ближнего света фар. Для этого достаточно вставить в разъем заведомо исправную лампу или чиркнуть проводом «+» об провод «-». Начало работы лампы или проскакивание искры между проводами свидетельствует о наличии в сети электрического тока и неисправности самих фар или ламп. Отсутствие реакции на тест дает основания предполагать наличие обрыва в сети питания фар.

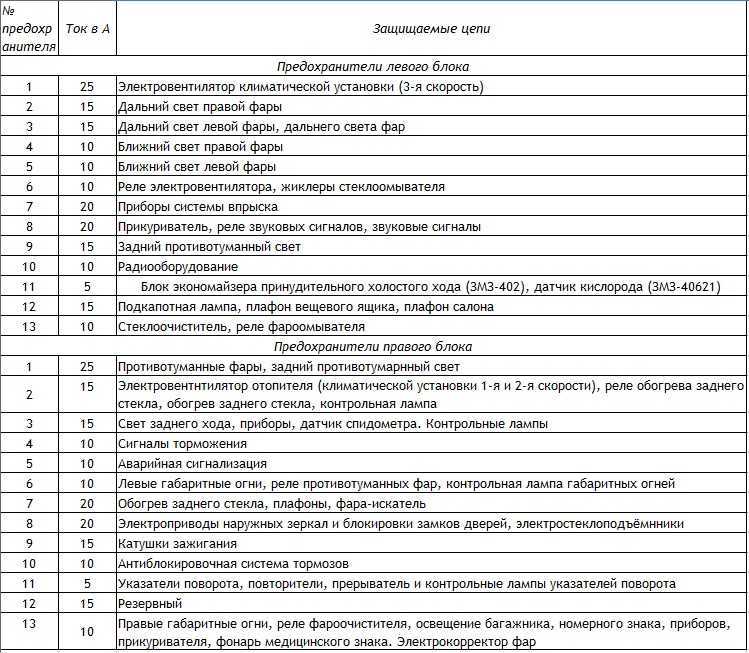

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.

— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

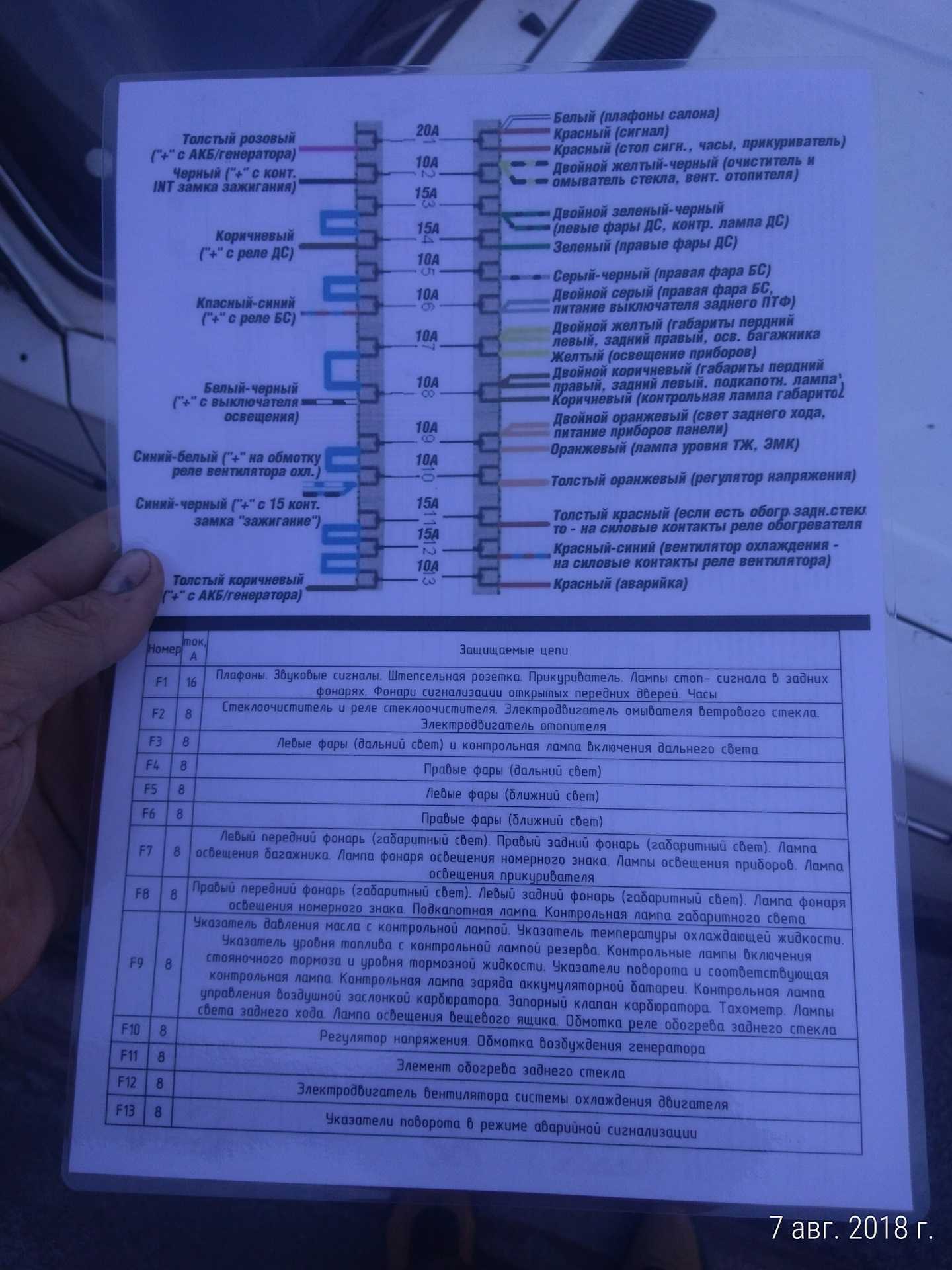

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

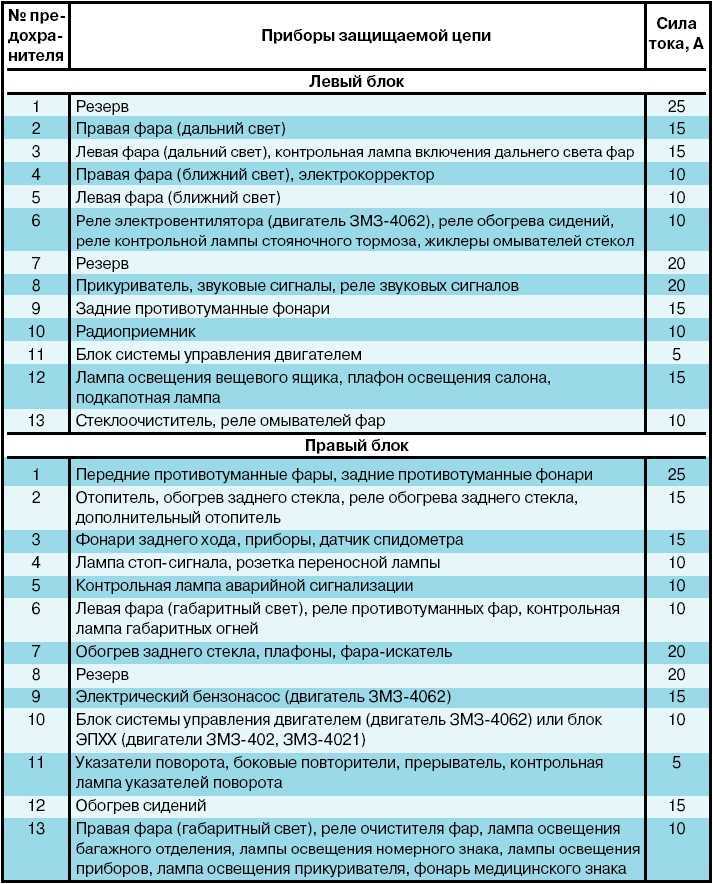

Верхние блоки предохранителей

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.

8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.

8 А — Аварийная сигнализация.

6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.

7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.

10. 16 А — Резерв.

Нижние блоки предохранителей

1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.

4. 8 А — Задние противотуманные фонари.

5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.

10. 16 А — Дальний свет правой фары.

Цвет корпуса предохранителя соответствует определенной силе тока

5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.

25 А — Белый.

https://www.youtube.com/watch?v=mSQ2ozOZ_3g

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
