Ремонт ручного тормоза и замена троса ручника круз (шевроле)

Замена троса стояночного тормоза

Специальный инструмент

CH-37043 Инструмент для снятия троса стояночного тормоза.

Эквивалентные местные инструменты см. Специальный инструмент .

1. Отключите регулятор натяжения троса стояночного тормоза. См. Отключение регулятора троса стояночного тормоза .
2. Повернуть переключатель зажигания в положение OFF.
3. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
4. Отсоедините гайку среднего троса стояночного троса (1) от шпинделя электронного модуля управления стояночным тормозом, повернув гайку против часовой стрелки.
5. Отсоедините средний трос стояночного тормоза и отложите его в сторону.

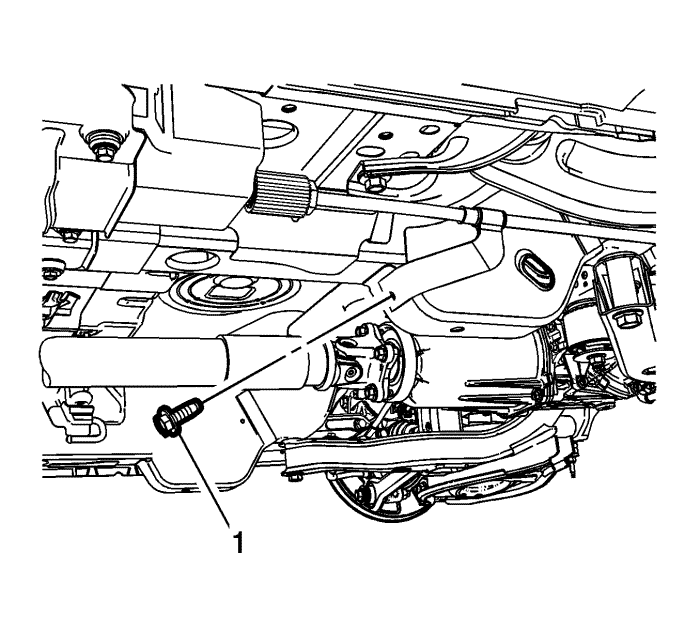

6. Снимите болт (1) переднего крепления среднего троса стояночного тормоза.
7. Опустите опору задней подвески приблизительно на 152 — 254 мм (6 — 10 дюймов), чтобы получить доступ к крепежу троса стояночного тормоза. См. Замена опоры : переднеприводный автомобиль → полноприводный автомобиль .
8. Снимите болт (1) нижнего крепления среднего троса стояночного тормоза.
9. Снимите болт (1) верхнего крепления среднего троса стояночного тормоза.
10. Отсоедините средний трос стояночного тормоза от кабельного соединителя заднего правого троса (1) стояночного тормоза.
11. Используя инструмент для снятия кабеля стояночного тормоза CH-37043, нажмите на стопорные выступы на канале (1) заднего левого троса стояночного тормоза и извлеките трос стояночного тормоза из крепления опоры.
12. Отсоедините задний левый трос стояночного тормоза от футляра троса стояночного тормоза.
13. Отсоедините монтажную петлю (1) левого троса стояночного тормоза от привода стояночного тормоза.
14. Используя инструмент для снятия кабеля стояночного тормоза CH-37043, снимите трос (2) стояночного торомоза с крепления троса стояночного тормоза.
15. Демонтируйте средний трос стояночного тормоза от задней опоры подвески.
16. Разделите средний и левый задний тросы стояночного тормоза.

1. Соедините средний и левый задний тросы стояночного тормоза.
2. Присоедините монтажную петлю (1) левого троса стояночного тормоза к приводу стояночного тормоза.
3. Смонтируйте левый трос стояночного тормоза (2) в крепление троса стояночного тормоза.
4. Убедитесь в том, что стопорные выступы на канале троса надежно зафиксированы в кабельном креплении.
5. Присоедините задний левый трос стояночного тормоза к футляру троса стояночного тормоза.
6. Смонтируйте трос стояночного тормоза на крепление опоры.
7. Убедитесь в том, стопорные выступы на канале (1) заднего левого троса надежно зафиксированы в кабельного крепления.
8. Присоедините средний трос стояночного тормоза к кабельному соединителю заднего правого троса (1) стояночного тормоза.

Осторожно. См

Предупреждение о крепежных деталях во введении.

Смонтируйте болт (1) верхнего крепления среднего троса стояночного тормоза и затяните с моментом затяжки 25 Н·м (18 фунт футов).

Смонтируйте болт (1) нижнего крепления среднего троса стояночного тормоза и затяните с моментом затяжки 25 Н·м (18 фунт футов).
Смонтируйте опору задней подвески. См. Замена опоры : переднеприводный автомобиль → полноприводный автомобиль .

Смонтируйте болт (1) переднего крепления среднего троса стояночного тормоза и затяните с моментом затяжки 25 Н·м (18 фунт футов).

Осмотрите уплотнительные кольца круглого сечения на шпинделе электронного модуля управления стояночным тормозом и средний трос стояночного тормоза на наличие повреждений и правильное положение, при необходимости произведите замену.

Примечание: Убедитесь в том, что фитинг среднего кабеля стояночного тормоза зафиксирован в приводе в шпинделе.

Смонтируйте фитинг среднего кабеля стояночного тормоза на шпиндель.

Примечание: При монтаже гайки среднего троса стояночного тормоза на шпиндель модуля электронного управления стояночным тормозом крепко удерживайте корпус шпинделя, чтобы исключить его деформацию.

Наденьте гайку среднего троса стояночного тормоза (1) на шпиндель электронного модуля управления стояночным тормозом, поворачивая гайку направо, и затяните ее с моментом затяжки 6 Н·м (53 фунт дюйма).
Включите регулятор натяжения троса стояночного тормоза. См. Включение регулятора троса стояночного тормоза .

Copyright Chevrolet Europe. All rights reserved

Стоимость ремонта и дальнейшего обслуживания с получением гарантии

По окончании работ автомобиль передается владельцу. Автосервис дает гарантию на проведенный ремонт и поставленные в гараж запчасти. Гарантия не распространяется на детали, приобретенные владельцем в другом месте.

В стоимость ремонта входит работа специалистов и цена запчастей. СТО закупает необходимые запчасти у дилера и на заводе производителя, где цены ниже, чем в автосалонах. Это отражается на невысокой стоимости ремонта в целом.

Для клиентов нашего автосервиса при повторном посещении мы предоставляем скидки по накопительной системе. В отличие от конкурентов, цены на наши услуги всегда ниже за счет стоимости запчастей при высоком качестве выполняемых работ.

Как отрегулировать трос стояночного тормоза

Стояночный тормоз является одновременно средством безопасности и необходимостью во многих частях мира. Стояночные тормоза используются для фиксации автомобиля, предотвращения его движения или скатывания, когда автомобиль припаркован. Стояночный тормоз может потерять сцепление или полностью выйти из строя по разным причинам.

Если вы заметили, что рычаг тормоза необходимо много раз подтянуть вверх или много раз щелкнуть, прежде чем он сработает, вам может потребоваться отрегулировать трос стояночного тормоза в вашем автомобиле.Если ваш стояночный тормоз находится в хорошем рабочем состоянии, но работает не так, как раньше, выполните действия, описанные в этой статье, чтобы отрегулировать стояночный тормоз.

Примечание : В этой статье описывается метод регулировки стояночных тормозов с рычажным включением. Ваш автомобиль может иметь тормоз другого типа, и задействованные детали могут просто находиться в разных положениях, но процедура регулировки будет аналогичной.

Часть 1 из 3: Найдите регулятор троса стояночного тормоза

Необходимые материалы

Шаг 1: Проверьте щелчки стояночного тормоза .Медленно нажмите на стояночный тормоз и почувствуйте точку включения.

Подсчитайте количество щелчков до того, как тормоз затянется.

Сравните количество кликов с числом, рекомендованным в руководстве пользователя.

Шаг 2: Найдите пыльник рычага стояночного тормоза . Рычаг стояночного тормоза, установленный на центральной консоли, имеет кожух вокруг тормозного рычага.

Под этим чехлом вы найдете работу стояночного тормоза.

Примечание : У некоторых автомобилей может быть другая процедура для доступа к регулятору, и дополнительные компоненты в консоли, возможно, потребуется удалить на вашем конкретном автомобиле.

С помощью пластикового инструмента осторожно подденьте края ботинка. Поднимите пыльник, пока не увидите регулировочный болт

Парк 2 из 3: Отрегулируйте стояночный тормоз

Шаг 1: Регулировка стояночного тормоза . Регулировочный болт будет находиться на рычаге стояночного тормоза. Этот болт натягивает трос, ведущий к задним тормозам.

Затяните болт на несколько оборотов, а затем проверьте трос стояночного тормоза.Проверьте тормоз, потянув рычаг вверх и почувствуйте его затяжку. Затягивайте болт до тех пор, пока не будет достигнута надлежащая затяжка.

Часть 3 из 3: Проверка последней операции

Шаг 1: Установите пыльник тормозного рычага . Как только трос стояночного тормоза будет отрегулирован до удовлетворительного уровня, верните пыльник рычага стояночного тормоза в исходное положение.

При необходимости установите на место все остальные детали, которые были сняты для доступа к узлу стояночного тормоза.

Шаг 2: Проверьте работу стояночного тормоза .Чтобы проверить работу стояночного тормоза, включите стояночный тормоз и переведите коробку передач в нейтральное положение. На этом этапе он должен быть тугим.

Выйдите из автомобиля и пройдите к его передней части. Аккуратно надавите на автомобиль, он вообще не должен двигаться с включенным тормозом.

Теперь, когда ваш стояночный тормоз отрегулирован, вы можете безопасно парковаться на холме, зная, что ваш автомобиль не скатится с холма, когда вы его покинете.

Если вы обнаружите, что ваш стояночный тормоз застрял или не отпускается, обратитесь к сертифицированному механику из YourMechanic, чтобы он проверил его для вас.

Пошаговая инструкция, как заменить тросики ручного тормоза Chevrolet Cruze

• Заезжаем на смотровую яму, глушим двигатель и отсоединяем минусовую клемму от АКБ. Бортовую электросеть нужно обесточить для того, чтобы получилось безопасно снять заднюю крышку центрального тоннеля, где находится прикуриватель.
• Под передние колеса крайне желательно подложить противооткатные башмаки.
• Вывешиваем на домкратах задние колеса и снимаем их. Не забудьте зафиксировать положение машины надежным упором. Колеса можно и не снимать, но в этом случае придется на ощупь отсоединять концы тросов от нажимных рычагов задних тормозных колодок. Мастер с широкой ладонью физически не сможет подобраться к этим соединениям.
• Многие мастера предпочитают демонтировать заднее сиденье, чтобы не марать его в процессе отсоединения тросиков и регулировки рычага. Этот шаг необязательный, его выполнение может быть нелишним.

​

Извлекаем корпус прикуривателя для пассажиров заднего сиденья. Задний прикуриватель находится в самом низу торцевой крышки центрального тоннеля. Корпус прикуривателя держится только за счет пластиковых защелок. Корпус легко поддевается и отщелкивается.

​

• Отсоединяем от прикуривателя проводную колодку.
• Снимаем торцевую крышку центрального тоннеля. Крышка держится на защелках и нескольких саморезах. Для начала нужно выкрутить саморезы. Чтобы до них добраться, необходимо снять верхнюю крышку центрального тоннеля. После выкручивания саморезов крышку нужно просто отщелкнуть.

​

Некоторые специалисты практикуют демонтаж не торцевой крышки, а всего центрального тоннеля. Кстати, в рекомендациях официального мануала по техобслуживанию Шевроле Круз есть заметка о необходимости извлечения всего центрально тоннеля. Но на практике вполне реально ограничиться отсоединением одной лишь крышки.

• Выводим из зацепления тяги ручника концы тросиков. Как понятно, ручник при этом должен быть выключенным.
• Спускаемся под машину и вытягиваем тросики наружу.

​

Откручиваем все крепления, при помощи которых трос жестко фиксируется к днищу.

​​

Выводим из зацепления с тягой колодочного тормоза конец троса.

​

Извлекаем трос, для этого следует предварительно сжать белый пластиковый фиксатор.

​

• Повторяем все вышеописанные операции на противоположной стороне.

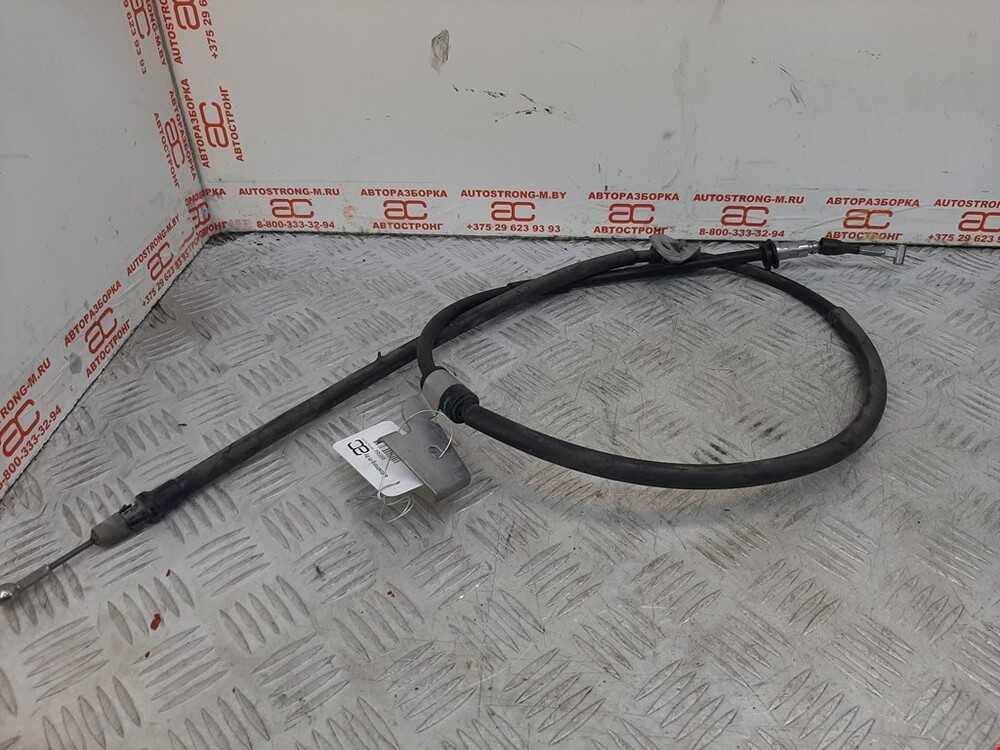

• Ставим новые тросики и собираем узел в обратной последовательности.

Касательно новых тросиков ручного тормоза, многие специалисты настоятельно рекомендуют добавить под оплетку дополнительную порцию смазки. Ведь в целях экономии, для снижения рыночной стоимости деталей, производители нередко сокращают объем смазки. В роли смазочного материала следует использовать что-нибудь из категории термостойкого. Хорошо себя зарекомендовала жидкая смазка на основе силикона, способная уверенно работать при температуре до -70 С˚.

Разработчики Chevrolet Cruze решили пойти навстречу владельцам данного авто и существенно улучшили конструкцию задних тормозных механизмов . Теперь для обслуживания ручника нет необходимости разбирать барабан, так как тяга колодочного тормоза под трос ручника выведена наружу. Этот момент позволяет существенно экономить и силы, и время при сервисе системы ручного торможения.

Технология замены тросов ручника Шевроле Круз

1. Снимаем тоннель и частично напольное покрытие заднего ряда, открываем механизм привода ручника;

2. Отсоединяем тросы от кронштейна;

3. Под автомобилем снимаем заглушку и зажимы троса;

4. Снимаем задние колеса;

5. На моделях с дисковыми тормозами – откручиваем болт крепления кожуха ручника и освобождаем наконечник троса из зажима;

6. На моделях с барабанными тормозами – снимаем барабан, отсоединяем наконечник троса от механизма;

7. Извлекаем трос;

8. Аналогично снимаем второй трос;

9. Очищаем места монтажа тросов от загрязнений;

10. Устанавливаем тросы в обратной последовательности, начиная с колес;

11. При необходимости регулируем ручник, проверяем его работу.

Выполняем замену тросов ручника Шевроле Круз всех моделей и годов выпуска, помогаем в подборе запчастей, качество подтверждаем гарантиями.

Звоните и записывайтесь на ремонт по телефонам наших автосервисов.

Как заменить цельную колодку стояночного тормоза на Chevy Tahoe или Silverado «Автосервис и ремонт :: WonderHowTo

Chevy Silverados и Tahoes, начиная с 2000 года, использовали цельную конструкцию колодки стояночного тормоза, и это не очень хорошая штука. Он все время ломается, но это видео покажет вам, как заменить его, не снимая ось.

Пожалуйста, включите JavaScript, чтобы посмотреть это видео.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Как отрегулировать ручник Шевроле Лачетти. Ручной тормоз Chevrolet Lacetti

Замена колодок ручника,Лачетти

Снимаем оба колеса Снимаем тормозной суппорт, открутив два болта накидным ключом на Не рабочую часть колодок!!! К гайке уже можно добраться, но это можно сделать только высокой головкой на

2 Регулируем стояночный тормоз. Регулируем колодки ручника на Шевроле Лачетти. 3 Выводы.  Поднимаем ручник ровно…

В принципе, если все получилось, на этом можно было бы и остановиться, однако у нас нет гарантии того, что колодки блокируют внутреннюю часть тормозного диска равномерно, как следствие, износ колодок будет неравномерным.

А также в конце будет видео на эту тему.

Как известно, ручник регулируется в двух местах: Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне — это в корне не верно

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах.

А оно нам надо такое? Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую. В общем, как по мне правильная регулировка ручника состоит из следующих шагов: Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник Видим заглушку Поддеваем ее с правого торца и снимаем Видим гайку под ключ на 12 мм.

Как подтянуть ручник на Шевроле Лачетти?

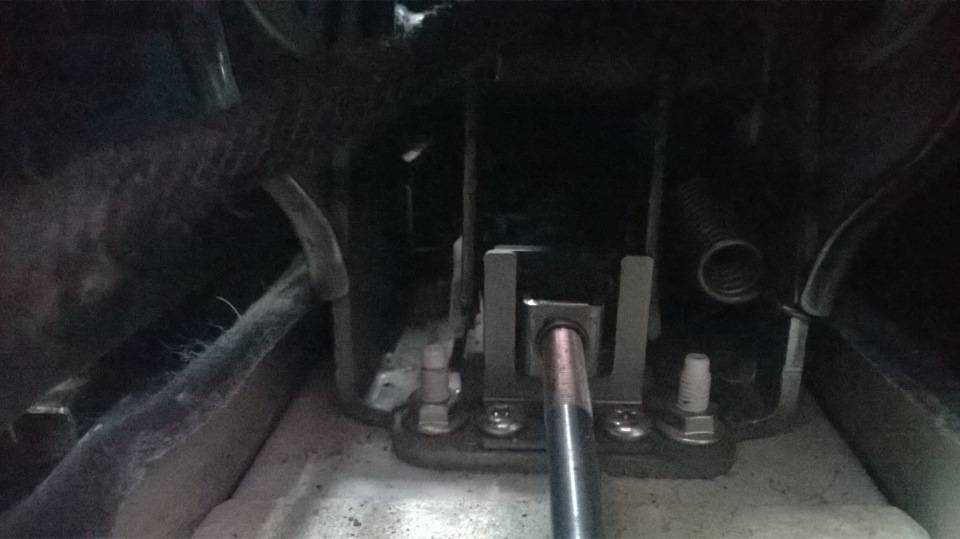

Это и есть гайка регулировки троса ручника Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его.

Если имеются порванные нити троса, то трос необходимо заменить Если пыльники порваны, тогда трос также нуждается в замене В этом месте всё очищаем и также оцениваем целостность троса Снимаем тормозной суппорт.

Сделать это достаточно просто, открутив ключом на 14 два болта его крепления.

Some Title Here

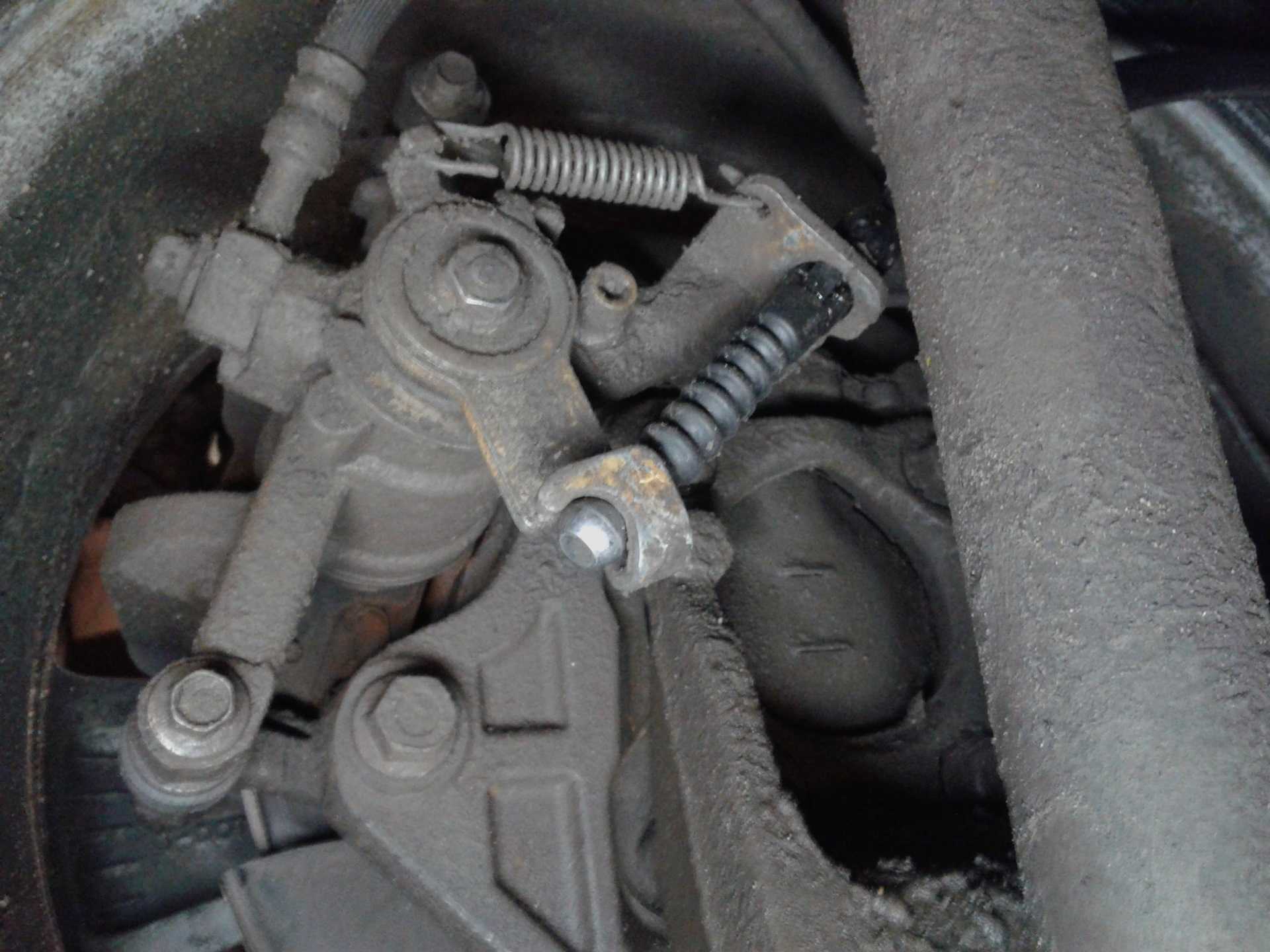

Один внизу… …и один вверху Снимаем суппорт и подвешиваем его за проволоку Теперь у нас два пути: В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку красная стрелка и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой желтая стрелка Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо.

Как правило, чаще всего растягивается трос привода колодок стояночного тормоза и изнашиваются фрикционные накладки колодок.

Однако для начала попробуем отрегулировать ручник натяжкой троса и установкой колодок в правильное положение. Распространённое заблуждение заключается в том, что многие ограничиваются простой подтяжкой троса.

На самом деле, этот метод не до конца верный, поскольку только такая регулировка приведёт к неравномерному контакту фрикционной накладки с тормозным диском и, как следствие, неравномерному ускоренному износу колодок.

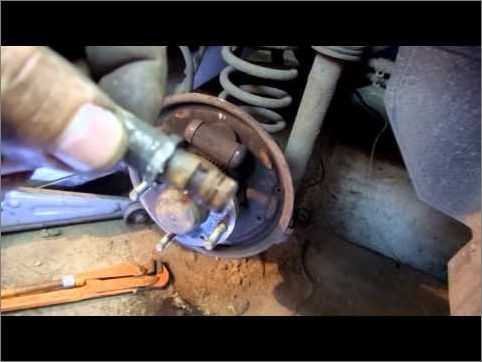

Регулировка окружности колодок Поэтому для начала отрегулируем диаметр окружности колодок. Правильный параметр — ,6—,8 мм. Измеряют диаметр штангенциркулем как можно ближе к центру ступицы при снятом тормозном диске.

Как это сделать своими руками, разберёмся прямо сейчас.

Регулируем стояночный тормоз Это все теория, а на практике процедуру регулировки ручника проводят в таком порядке — сначала дотягивают трос до нормы, но этим не ограничиваются, а подводят колодки до номинального диаметра. Для начала нужно добраться до гайки регулировки натяжения троса.

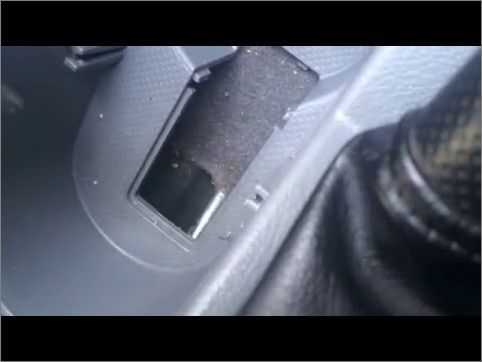

Это можно сделать из салона двумя способами. Снимаем держатель стакана на центральном тоннеле справа от водителя. Демонтаж подстаканника Тонкой отвёрткой вынимаем заглушку.

К гайке уже можно добраться, но это можно сделать только высокой головкой на Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.

Разобрали и добрались до механизма ручника Поднимаем ручник ровно на 2 щелчка. Вывешиваем оба задних колеса.

Как подтянуть ручник на Шевроле лачетти

Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием. Опускаем полностью рычаг ручника, при этом колеса должны вращаться совершенно свободно. Затягиваем ручник на 6—8 щелчков, при этом колеса должны быть заблокированы.

Проведение работ по замене троса ручника Шевроле Круз

Замена проводится при обрыве тросов, их повреждении, а также при невозможности регулировки. Замена переднего троса проводится в следующей последовательности:

1. Подкладка центрального тоннеля снята.
2. Регулировочная гайка откручивается, но не снимается.
3. Рычаг тормоза и натяжная гайка снимаются.
4. Трос вытягивается из рычага по направляющей.
5. Устанавливается новый кабель и собираются снятые элементы.

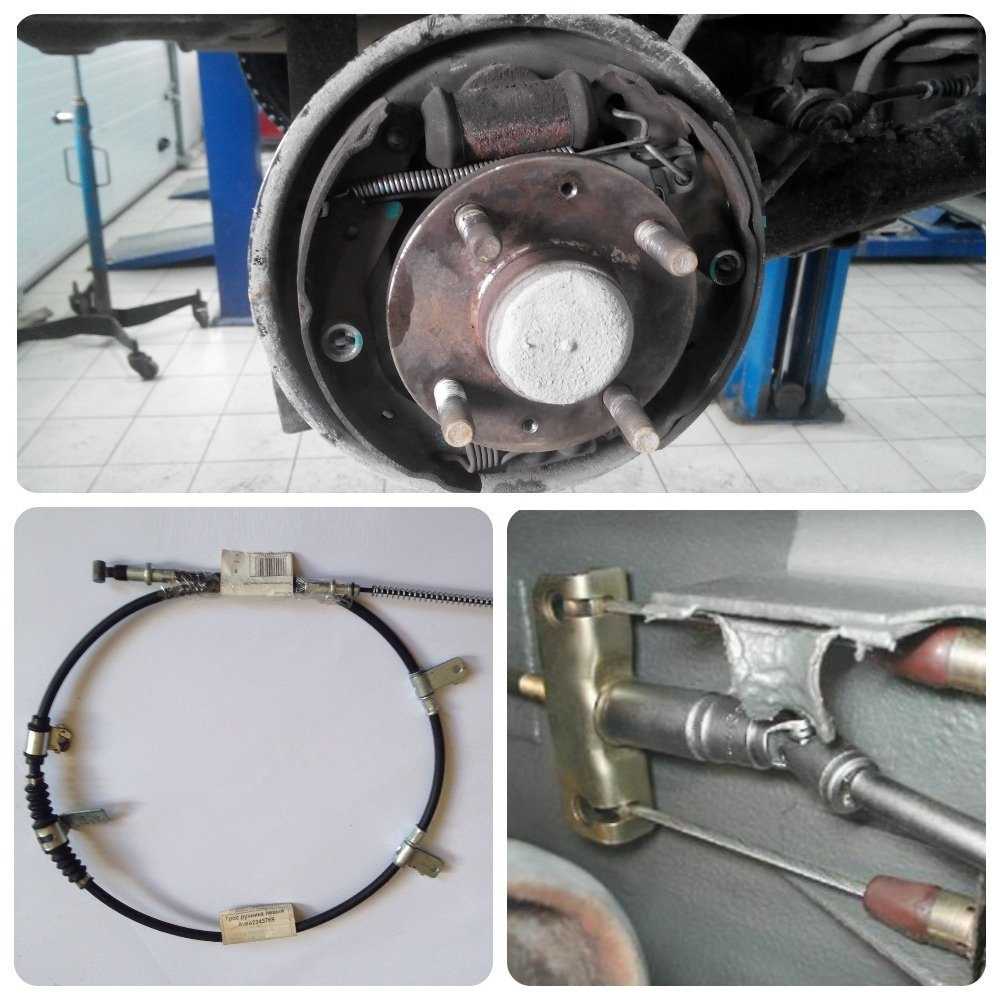

При замене тросов заднего тормоза:

• снимаем заднее колесо и тормозной барабан;
• снимаем облицовку центрального тоннеля и откручиваем натяжную гайку;
• снимаем колодки;
• протолкните предварительно сжатые фиксаторы через отверстие в двери;
• после перемещения троса потяните наконечник вперед из муфты, выдвинув заднюю часть из тормозной дверцы;
• после откручивания болта крепления подвески снимите переднюю часть троса с кронштейна;
• снимаем рычаг стояночного тормоза и отсоединяем трос от уравнителя;
• вытащите переднюю часть кабеля через отверстие в днище автомобиля.

Аналогичная последовательность для троса другого колеса, сборка производится в обратном порядке.

В нашем блоге вы прочитаете: Замена троса КПП Chevrolet Cruze.

Замена колодок ручника

Бывает так, что регулировка ручника и замена тросиков не приводит к нужным результатам. Ручной тормоз всё равно не тормозит или подклинивает. В этом случае нужно снять тормозной диск и проверить состояние колодок ручника. Если они выработались, это сразу видно. Устанавливаются колодки очень просто, главное запомнить, в каком положении стояли старые. Можно для надёжность сфотографировать изначальное положение старых колодок.

При замене колодок можно приобрести специальных ремкомплект, который включает в себя пружины и штифты. При установке новых колодок ручника, нужно добиться, чтобы диск не тёрся о них при полностью опущенном рычаге стояночного тормоза. После того, как новые детали остановлены и отрегулированы, можно собирать всё обратно.

(Сначала немного лирики) …бороздил я просторы инета(инфа лишней не бывает)))) ) облазил кучу форумов как подтянуть ручник на “Крузе” и вы знаете каждый реальный чувак там пишет, что мол гадом буду ручник на “Крузе” подтягивается автоматически и все пальцы прям загинают, что мол это именно так, я даже не поленился и поехал к ОД и там мне ОД Авто-Мир Саратов сказал, что внимание! : автоматически(я в шоке.что они нихера не знают сами), да в какой то степени это так, НО подтягивается он лишь на 10-15% от общей растяжки и изтирания накладок, короче давайте ближе к теме)))…купил новый “Круз” было 5ть щелчков, проехал несколько тыщ и стало 7! почти в небо ручка стояночного тормоза смотрела))) я имевший все виды ВАЗов в своем прошлом и некоторые иномарки и не один час пролежавший под машинами, так как сам люблю всё делать…короче ручник у меня щас исполняет лишь 4! щелчка(ну я так захотел), а держит в горку уже на 2ом щелчке, а на 3ем уже не тронешься(естественно вывешивал машину и проверял руками вращение задних колес, ну что не пережаты колодками в опущенном положении) и так господа приступаем: (простите фото не делал)Понадобятся следующие инструменты и 5-10 мин. времени)1)Пластиковая отвертка(чтоб не повредить пластик при демонтаже) или что то похожее…2)Штырь длиной 30-40 см (я использовал круглый напильник)3)И самая главная штука) это кусочек доски размером чуть меньше спичечного коробка…всё!Ставим авто на ровную поверхность и подкладываем противооткатные башмаки))) (кирпичи)И так, на задней стороне центрального тоннеля между задними пассажирами есть розетка прикуривателя и она находится в квадратной рамке которую нужно вытащить из тоннеля вместе с самим прикуривателем для этого используем пластиковую отвертку, вытащили легко и не отсоединяя силовые провода убираем в сторону, мешать не будет

Перед нами открылось рабочее место, тянем ручник до конца и видим как коромысло с подходящими к нему тросиками двигается вперед в направлении двигателя, дальше ложем тот самый кусочек доски (тут главное, чтоб он был нужного размера, мне попался нужный, но если велик, то легко можно сточить ножом, …ну руки есть у всех иначе вы бы не полезли делать))) ) ложем его туда откуда уехало коромысло(увидите поймете), и отпускаете ручник потихоньку обратно, глядя постоянно туда, там на центральном штыре есть резьба и язычок стальной, вот в тот момент когда вы будете обратно опускать ручник, этот самый язычок по резьбе будет с небольшим треском соскакивать обратно ЭТИМ САМЫМ И БУДЕТ ПРОИЗВЕДЕНА ПОДТЯЖКА!, если вдруг он не скидывается обратно, то поднимаете снова ручник оставляя досочку на месте и перед тем как опускать его упираете на круглый напильник или кусочек трубы в язычок, уперли в язычок и опускаем, главное сразу не отпускайте ручник на всё, а то перетяните и будет на 1ом щелчке уже держать, а это плохо…, если такое случилось, то нифига страшного, опускаете ручник тада до конца и (круглым напильником) давите на язычок и он с треском проскакивает на старое место и ручник снова расслаблен))))…Вот собсна и всё, если помогло кому-то, я оч рад))) Кто чё не понял, пишите, поясню)

• Как покрасить капот автомобиля своими руками



• Регулировка фар своими руками уаз 469



• Как сделать белый экран на айфоне 7 чтобы проверить пиксели



• Как сделать документы на самодельный прицеп для легкового автомобиля



• Ремонт двигателя приора 16 клапанов своими руками капитальный

Причины необходимости замены троса тормоза Шевроле Круз

Ручной тормоз перестает работать в следующих случаях:

• значительный эксплуатационный износ колодок в задних барабанах и появление зазора между рабочими поверхностями тормозного механизма;
• удлинить трос стояночного тормоза;
• негативное влияние коррозии на механизм с последующим его склеиванием и разрывом троса.

После диагностики специалисты автосервиса решают, какой вариант замены тормозного троса будет производиться:

1. В случае сильного износа тормозных колодок, обрыва тормозного троса или поломки других элементов проводится ремонт.
2. Если толщина тормозных колодок приемлема, но трос натянут, его регулируют.

В другой статье вы узнаете: Замена троса сцепления Шевроле Авео Т250.

Chevrolet Cruze 2010, 109 л. с. — самостоятельный ремонт

При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску автомобиля Chevrolet Cruze в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

Первая камера связана с правым передним и левым задним тормозными механизмами, вторая с левым передним и правым задним. Главный тормозной цилиндр Шевроле Круз с бачком 1 — датчик уровня тормозной жидкости; 2 — бачок главного тормозного цилиндра; 3,10 — проушины фланца крепления цилиндра; 4 — корпус тормозного цилиндра; 5 — толкатель поршней; 6 — пробка бачка; 7, 8 — соединительные отверстия трубопроводов; 9 — уплотнительное кольцо На главный тормозной цилиндр Шевроле Круз через резиновые соединительные втулки установлен бачок 2, внутренняя полость которого разделена перегородками на три отсека.

Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления. При нажатии на педаль тормоза поршни главного тормозного цилиндра Chevrolet Cruze начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В корпусе бачка установлен датчик 1 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы. Вакуумный усилитель Шевроле Круз, установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения в впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель Chevrolet Cruze с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе.

Вакуумный усилитель тормозов является самым распространенным видом усилителя из тех, которые применяются в тормозной системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разрежения. Применение усилителя значительно облегчает работу тормозной системы автомобиля Шевроле Круз и тем самым уменьшает усталость водителя.

Примерзает ручник часть 2. Поиск неисправности на OPEL MOKKA 1.8 двигатель F18d4

Тормозные колодки 9 и 10 рис. Оптимальный зазор между диском и колодками поддерживается по тому же принципу то и у тормозных механизмов передних колес.

Дисковый рабочий тормозной механизм заднего колеса Шевроле Круз совмещен с механизмом стояночного тормоза. Внутренняя полость тормозного диска одновременно служит тормозным диском стояночного тормоза. Каждый из них мы рассмотрим отдельно и пошагово. Стандартный способ регулировки ручника Подтяжка и ослабление тросов стояночного тормоза может быть необходима, к примеру, во время замены колодок или обслуживания тормозной системы заднего моста.

Трос можно как натягивать, так и ослаблять при необходимости. Штатная регулировка ручника на Крузе выполняется следующим образом: Несколько раз подряд поднимаем и опускаем рычаг управления стояночным тормозом. Убеждаемся, что после этого рычаг находится в крайнем нижнем положении. Запускаем двигатель и смотрим на контрольную лампу состояния системы тормозов.

Она не должна гореть. Если лампа горит, проверяем первым делом, находится ли рычаг в крайнем нижнем положении, после этого проверяем натяжение тросов. Они не должны провисать и оставаться в слегка натянутом состоянии.

Поднимаем заднюю часть автомобиля на домкрат и подставку или используем подъёмник. Смотрим на задние суппорта, точнее, на рычаги ручного тормоза.

Для нормальной работы системы они должны фиксироваться в специальных упорах, выполненных в корпусе суппорта. Активируем автоматический натяжитель тросов.

Для этого несколько раз 5—6 затягиваем до упора рычаг ручника и полностью его отпускаем.

Таким образом натяжитель выбирает лишнюю длину тросов, но при этом нужно быть уверенным, что колодки ручника не изношены до предела. Затягиваем ручник, после чего задние колёса должны равномерно заблокироваться. Отпускаем ручник, при этом колёса должны вращаться абсолютно свободно.

Снимаем автомобиль с домкрата или подъёмника и проводим проверку ещё раз, уже с нагруженной задней осью.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (+ !! []) + (+ !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] +!

Выводы

Вся работа займёт не более 10–15 минут, но нужно учитывать, что регулировка этого механизма, как правило, необходима при сильно изношенных фрикционных накладок колодок стояночного тормоза. Крепких всем тормозов и приятных путешествий!

(Сначала немного лирики) …бороздил я просторы инета(инфа лишней не бывает)))) ) облазил кучу форумов как подтянуть ручник на «Крузе» и вы знаете каждый реальный чувак там пишет, что мол гадом буду ручник на «Крузе» подтягивается автоматически и все пальцы прям загинают, что мол это именно так, я даже не поленился и поехал к ОД и там мне ОД Авто-Мир Саратов сказал, что внимание! : автоматически(я в шоке.что они нихера не знают сами), да в какой то степени это так, НО подтягивается он лишь на 10-15% от общей растяжки и изтирания накладок, короче давайте ближе к теме)))…купил новый «Круз» было 5ть щелчков, проехал несколько тыщ и стало 7! почти в небо ручка стояночного тормоза смотрела))) я имевший все виды ВАЗов в своем прошлом и некоторые иномарки и не один час пролежавший под машинами, так как сам люблю всё делать…короче ручник у меня щас исполняет лишь 4! щелчка(ну я так захотел), а держит в горку уже на 2ом щелчке, а на 3ем уже не тронешься(естественно вывешивал машину и проверял руками вращение задних колес, ну что не пережаты колодками в опущенном положении) и так господа приступаем: (простите фото не делал)

Понадобятся следующие инструменты и 5-10 мин. времени)1)Пластиковая отвертка(чтоб не повредить пластик при демонтаже) или что то похожее…2)Штырь длиной 30-40 см (я использовал круглый напильник)3)И самая главная штука) это кусочек доски размером чуть меньше спичечного коробка…всё!Ставим авто на ровную поверхность и подкладываем противооткатные башмаки))) (кирпичи)И так, на задней стороне центрального тоннеля между задними пассажирами есть розетка прикуривателя и она находится в квадратной рамке которую нужно вытащить из тоннеля вместе с самим прикуривателем для этого используем пластиковую отвертку, вытащили легко и не отсоединяя силовые провода убираем в сторону, мешать не будет.Перед нами открылось рабочее место, тянем ручник до конца и видим как коромысло с подходящими к нему тросиками двигается вперед в направлении двигателя, дальше ложем тот самый кусочек доски (тут главное, чтоб он был нужного размера, мне попался нужный, но если велик, то легко можно сточить ножом, …ну руки есть у всех иначе вы бы не полезли делать))) ) ложем его туда откуда уехало коромысло(увидите поймете), и отпускаете ручник потихоньку обратно, глядя постоянно туда, там на центральном штыре есть резьба и язычок стальной, вот в тот момент когда вы будете обратно опускать ручник, этот самый язычок по резьбе будет с небольшим треском соскакивать обратно ЭТИМ САМЫМ И БУДЕТ ПРОИЗВЕДЕНА ПОДТЯЖКА!, если вдруг он не скидывается обратно, то поднимаете снова ручник оставляя досочку на месте и перед тем как опускать его упираете на круглый напильник или кусочек трубы в язычок, уперли в язычок и опускаем, главное сразу не отпускайте ручник на всё, а то перетяните и будет на 1ом щелчке уже держать, а это плохо…, если такое случилось, то нифига страшного, опускаете ручник тада до конца и (круглым напильником) давите на язычок и он с треском проскакивает на старое место и ручник снова расслаблен))))…

Вот собсна и всё, если помогло кому-то, я оч рад))) Кто чё не понял, пишите, поясню)

Часто бывает так, что стояночный тормоз автомобиля Шевроле Круз перестаёт выполнять свои прямые обязанности. Не нужно сразу ехать на станцию технического обслуживания, в ряде случаев отремонтировать ручник можно своими руками. Возможно, что не придётся даже менять тросы или колодки ручника. Достаточно будет простой регулировки.
