Что такое ВУТ?
Первая соединена с впускным коллектором, в то время как вторая соединяется с первой толкателем после нажатия на тормоз. Толкатель оснащен специальным клапаном. Как только шток присоединяется к диафрагме, возникает перемещение тормозной жидкости (ТЖ) к цилиндрам.
После того, как водитель отпускает педаль, диафрагма принимает свое начальное положение, что провоцирует снижение давления и расхождение колодок.
Усилитель берет разряжение либо из впускного коллектора, либо через специальные насосы. Последние устанавливаются на современные машины. Насосы классифицируются на электрический и механический. Наличие дополнительных насосов повышает надежность тормозной системы и не только.
Прокачка системы
После проделывания любых ремонтных работ, которые были связаны с заменой деталей ТС, нужно произвести прокачку. Она проводится с целью ликвидации из магистрали воздуха и выравнивания давления.
Со штуцера снимают колпачок, надевая шланг. Второй конец шланга ставят в подготовленную заранее емкость. В это время необходимо попросить кого-то, чтобы тот сел в машину и выжал педаль тормоза 4-6 раз, а затем удерживал ее. После этого нужно открутить штуцер ключом, но не до конца. Ослабление крепления приведет к течи жидкости. Ожидаем, когда тормозная педаль опустится, только потом закручиваем штуцер.
Прокачку делают до момента, пока тормозная жидкость не пойдет без воздуха. Все те же самые действия проводят с другим колесом. Аналогичной работы требуют задние тормоза. Как только процедура завершится, нужно долить тормозную жидкость в бачок и провести проверку тормозов на спокойной дороге.
Ручник
Бывают такие случаи, когда ручник отказывается выполнять свои функции. Не держит машину. Хорошо, если это обнаруживается при полной остановке машины. А если требуется в экстренной ситуации тормозить ручником, а он не хочет работать, тогда могут быть плачевные последствия. Но тут еще ситуация зависит от профессионализма водителя (совершить манёвр). Итак, для того чтобы выяснить причину, требуется смотровая яма. Прежде всего, надо посмотреть в каком состоянии тросик. Если он натянут, прикреплен правильно, тогда надо снимать сам механизм стояночного тормоза.
так выглядит стояночный тормоз в сборе
Делается это так:
- Вынуть шпилинг из оси, которая на тяге рычага.
- Открутить шайбу и достать ось.
- Снизу достать уплотнитель и снять его.
- На панели приборов есть консоль. Ее нужно снять.
- Открутить винт. Снять все с рычага (облицовка).
- После открутить 4 болта, на которых держится ручник.
- Стояночный тормоз вынимается.
- Отсоединить все датчики.
Смотрите в видео: как отрегулировать ручной тормоз.
Установить механизм требуется в обратном порядке. Внимательно стоит осмотреть механизм на предмет повреждений. Если есть возможность заменить какие-либо детали, нужно это сделать. Не игнорировать. Это безопасность автомобиля и водителя.
Замена тросика ручника
Со временем этот тросик имеет свойство растягиваться. Стояночный тормоз перестает работать. В этом случае требуется просто заменить тросик. Для этого понадобится новый трос, смотровая яма или эстакада и ключи.
Рекомендуем посмотреть: как заменить тросик стояночного тормоза.
Таким же путем снимает 2-ой тросик. Ставится новый трос в порядке наоборот. Окончательной точкой служит регулировка.
Кол-во блоков: 6 | Общее кол-во символов: 7557Количество использованных доноров: 3Информация по каждому донору:
Люди добрве подскажите а то голова уже идёт кругом! На моей волге стоят барабанные тормоза и сзади и спереди а, трубки к ГТЦ прикручены как на схеме для 3110 с передними дисковыми тормозами. Заменил и развёл все колодки, гтц, прокачал тормозную систему. Поездил недельку было всё ок, сейчас опять тажа история с первого нажатия педали тормоза гдето в самом конце, со 2-го 3-го раза всё нормально.
Схема газ 3110 1-я трубка идёт передние тормоза 2-я зад
Схема газ 2410-31029 тут на оборот 1-я трубка идёт назад а, 2-я на передние колёса
2. Нажмите педаль тормоза не менее 10 раз, пока звук регулировочной пружины на регулировочной гайке не перестанет вибрировать на каждом тормозном барабане.
3. Поднимите и надежно закрепите автомобиль.
4. Снимите задние колеса.
5. Открутите гайку.
6. Снимите тормозной барабан.
7. Используя гайку регулятора заднего тормоза, поверните регулятор внутрь до достижения достаточного тормозного усилия на тормозном барабане.
8. Убедитесь, что упоры рычага стояночного тормоза упираются в край ребра тормозной колодки. В противном случае ослабьте трос стояночного тормоза на уравнителе.
1. Установите задний тормозной барабан и затяните установочный винт до 200 Нм.
2. Установите задние колеса.
Внимание: необходимо нажимать педаль тормоза более 10 раз. Расстояние между тормозными колодками и барабаном будет отрегулировано, когда щелчок больше не будет слышен
3. Нажимайте педаль тормоза до тех пор, пока не прекратится щелчок регулировочного привода.
После замены задних колодок на 105 при менее интенсивном торможении блокируется правое колесо, и должна ли у такого человека быть короткая колодка сзади или спереди? прямо в книге сзади написано, а газелисты говорят, что лучше заранее поставить, мол лучше торможение.
Комментарии 54
Уважаемый ВОЛГОВОД! Всем спасибо за советы, много нового и интересного для себя указала, пойду колдовать! Всем удачи.
В автомобиле ГАЗ-3110 тормозная система разделена на 2 подсистемы — рабочую и парковочную. Во-первых, тормозная система ГАЗ-3110 — гидравлическая. Он идет вперед и назад. Имеет вакуумный усилитель, регулятор давления. А еще есть индикатор, показывающий уровень специальной тормозной жидкости в системе. Если одна подсистема отказывается функционировать, вторая берет на себя полную нагрузку. Торможение происходит, но с более длинным тормозным путем.

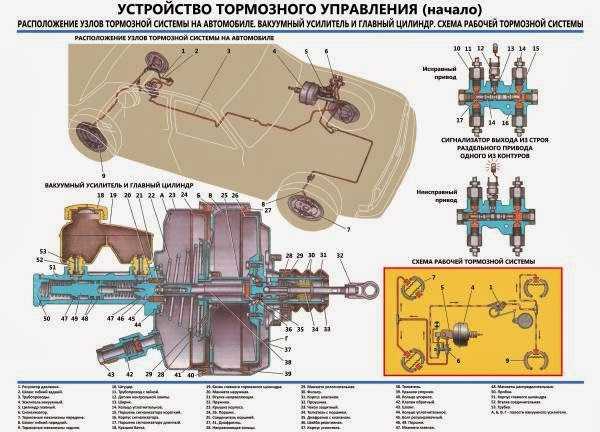

Так выглядит тормозная система ГАЗ-3110
Конструкция ВУ
Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.
Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.

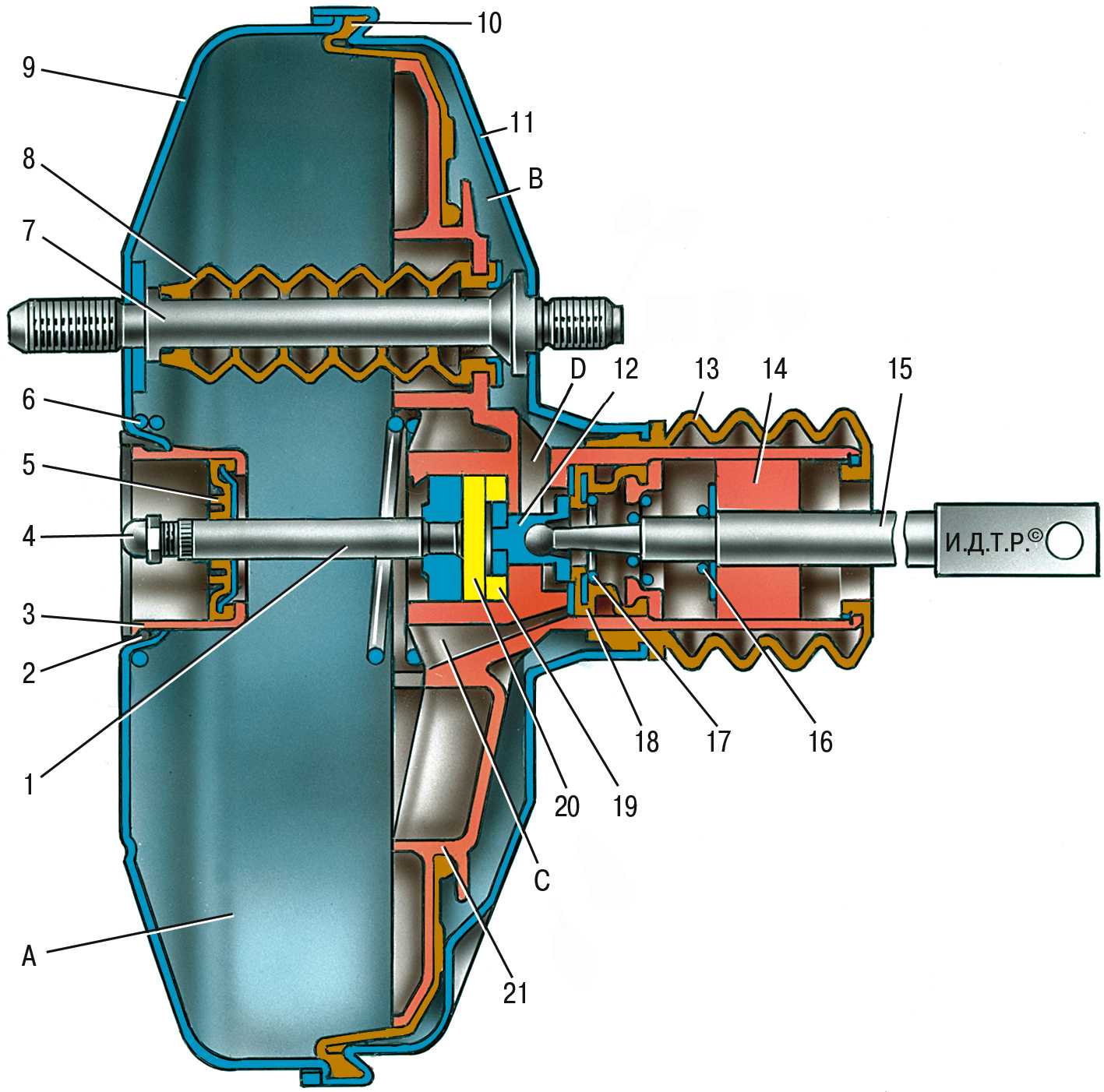

Устройство вакуумного усилителя тормозов
До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.
При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.
Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.
Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. Колеса растормаживаются.
Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.
Как определить неисправность вакуумного усилителя тормозов?
Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:
- залипание обратного клапана из-за загрязнения;
- разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
- разгерметизация диафрагмы.
При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.
Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт. При втягивании воздуха в себя, он открывается.
При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.
Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.
Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.
Новый вакуумный усилитель
- Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
- Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.
Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.
-
Не включается зажигание киа рио
-
Как найти провод тахометра для сигнализации
-
Доработки хендай соната тагаз
-
Газ 31105 крайслер какой бензин лить
- Шумоизоляция багажника шкода октавия а5
Как заменить обратный клапан?
Вакуумный усилитель отвечает за создание вакуумного давления, которое может использоваться двигателем для повышения давления. В случае неисправности клапана вакуумное давление, создаваемое усилителем, не может быть эффективно использовано для питания тормозов.
В случае неисправности давление в тормозах обычно меньше, чем нужно. Это может привести к авариям, так как тормоза не смогут функционировать в полную силу.
Шаг 1 — Найдите тормозной обратный клапан.
Найдите обратный клапан тормоза, чтобы начать работу над ним. Обратный клапан тормоза обычно расположен в области двигателя автомобиля, где двигатель соединяется с вакуумным усилителем. Это соединение может быть дополнительно идентифицировано путем поиска вакуумной линии.
Шаг 2 — Удалить зажимы.
У большинства вакуумных линий есть зажимы, удерживающие их на месте. Прежде чем снять вакуумную линию, чтобы перейти к следующему шагу, нужно аккуратно убрать все зажимы
Осторожно снимите зажимы, чтобы избежать повреждения вакуумной линии. Вы будете подключать ту же вакуумную линию в конце процесса
Шаг 3 — Снимите тормозной обратный клапан.
После снятия вакуумной линии появится полный доступ к обратному клапану тормоза. Теперь можете легко снять клапан. Используйте отвертку, чтобы ослабить винты вокруг, и гаечный ключ для клапанов. Как только это сделаете, можете легко вытащить клапан. Затем с помощью ручного вакуумного насоса подайте вакуум на входной конец клапана. Вакуум должен составлять от 15 до 20 градусов. Если насос показывает потерю, это означает, что клапан неисправен.
Шаг 4 — Установите новый тормозной обратный клапан.
В обратном порядке процесса, который вы прошли, чтобы снять старый тормозной обратный клапан, установите новый на усилительный механизм. Затяните клапан гаечным ключом, а винты — отверткой. После того, как установили новый клапан, снова подсоедините вакуумную линию, полностью изменив процесс, который использовали для его отсоединения.
Шаг 5 — Проверьте тормоза.
После завершения установки запустите двигатель и проверьте тормоза. Если давление и мощность тормоза все еще кажутся низкими, возможно, проблема в вакуумном усилителе.
Возможные неисправности и методы исправления
Увеличенный ход педали тормоза
– Утечка тормозной жидкости из гидропривода тормозной системы
Выявить причину подтекания и устранить подтяжкой резьбовых соединений или заменить поврежденные детали. Прокачать тормозную систему
– Дефект манжет главного тормозного цилиндра
Заменить дефектные манжеты
– Наличие воздуха в тормозной системе из-за образования эмульсии (перегрев тормозов)
Заменить тормозную жидкость и прокачать тормозную систему
– Износ фрикционных накладок тормозных колодок передних и задних тормозов. Остаточная толщина накладок колодок меньше предельно допустимых значений
Заменить тормозные колодки
Греется барабан заднего тормозного механизма из-за самопроизвольного притормаживания колеса:
– Ослабление или поломка стяжной пружины колодок
Заменить стяжную пружину
– Отсутствие гарантированного зазора между фрикционными накладками тормозных колодок и рабочей поверхностью тормозного барабана
Отрегулировать привод стояночного тормоза
Греется барабан переднего тормозного механизма из-за самопроизвольного притормаживания колеса
– Заклинивание поршня из-за загрязнения или образования коррозии в цилиндре скобы
Очистить от грязи или коррозии цилиндр и поршень. При необходимости заменить корпус скобы в сборе
Самопроизвольное торможение автомобиля
– Неправильная регулировка вакуумного усилителя
Отрегулировать вакуумный усилитель
– Засорилось отверстие в крышке бачка главного тормозного цилиндра
– Неполный возврат педали тормоза после снятия с нее нагрузки
Очистить педальный узел от пыли и грязи. Проверить пластмассовые втулки и возвратную пружину и при необходимости заменить
– Разбухание манжет главного тормозного цилиндра или колесных цилиндров
Заменить дефектные манжеты. Прокачать тормозную систему, залив в нее рекомендованную тормозную жидкость
– Засорились компенсационные отверстия главного тормозного цилиндра
Прочистить компенсационные отверстия
Неодновременное срабатывание тормозных механизмов одной оси (автомобиль уводит в сторону при торможении)
– Замасливание фрикционных накладок тормозных механизмов
Устранить причины попадания масла в тормозной механизм.
Промыть или заменить замасленные колодки
– Задиры на рабочей поверхности барабана заднего тормоза
Зачистить поврежденные места. При необходимости расточить, прошлифовать или заменить барабан
– Неправильно отрегулирован регулятор давления. Задние колеса блокируются раньше передних
Отрегулировать регулятор давления
При торможении требуется чрезмерное усилие при нажатии на педаль
– Неисправен вакуумный усилитель тормозов
Заменить вакуумный усилитель
– Заклинивание поршня в цилиндре из-за загрязнения или образования коррозии в цилиндре скобы
Очистить от грязи или коррозии цилиндр и поршень. При необходимости заменить корпус скобы в сборе
– Замасливание рабочих поверхностей тормозного механизма
Устранить причины попадания масла в тормозной механизм. Промыть или заменить замасленные колодки
Слабое действие привода стояночного тормоза
– Износ накладок колодок задних тормозов
Отрегулировать привод стояночной тормозной системы
– Вытягивание тросов привода стояночной тормозной системы
Отрегулировать натяжение тросов. При необходимости тросы заменить
