Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов. Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле. Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте. Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам. Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках. Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом. Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу. Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Диагностика и ремонт4 февраля 2018Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Что такое и для чего нужен ВУТ

Чтобы определить неисправность ВУТ, имеет смысл описать его предназначение, принцип работы, а также влияние вакуумного усилителя на работу двигателя. Итак, основная задача «вакуумника» заключается в усилении физической силы (обычно в 3…5 раз), прилагаемой водителем на педаль тормоза автомобиля. Это жизненно необходимо, поскольку даже очень сильный человек не в состоянии создать достаточное усилие в гидравлической тормозной системе, чтобы все тормозные колодки сжались до нужного значения в критический момент. Создается такое усилие за счет разряжения воздуха, а в качестве его источника используется область в впускном коллекторе двигателя либо нагнетается дополнительным насосом.

Конструкционно ВУТ состоит из двух камер — атмосферной ( со стороны водителя) и вакуумной (со стороны двигателя). Вакуумная камера с помощью соответствующего трубопровода соединена с впускным коллектором. При нажатии на педаль тормоза вакуумная камера соединяется с атмосферной с помощью толкателя, на котором имеется так называемый клапан слежения. Далее диафрагма соединяется со штоком и происходит нагнетание тормозной жидкости к тормозным цилиндрам. Если на тормозную педаль не оказывается усилие, то под воздействием обратной пружины диафрагма возвращается на место, давление на тормозную жидкость ослабевает, из-за чего тормозные колодки расходятся и торможение прекращается.

В самом простом случае вакуумный усилитель тормозов берет разрежение из впускного коллектора. Для этого он соединен с ним соответствующим трубопроводом. Однако во многих современных автомобилях для «вакуумника» существуют отдельные вакуумные насосы. Они бывают двух типов. Первый — механический, он имеет привод от распределительного вала двигателя. Второй — электрический, он приводится в действие отдельным электрическим двигателем. Использование дополнительных насосов не только повышает комфорт использования тормозной системы, но и повышает ее надежность (например, в случае повреждение и/или разгерметизации). Но все же насос — лишь вспомогательный элемент, и основное разрежение берется из впускного коллектора.

Устройство вакуумного усилителя тормозов

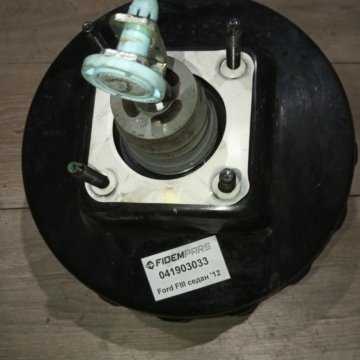

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

1. корпус;
2. диафрагма (на две камеры);
3. следящий клапан;
4. толкатель педали тормоза;
5. шток поршня гидроцилиндра тормозов;
6. возвратная пружина.

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

Вакуумный насос

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.

Как работает вакуумный усилитель тормоза

Рассмотрев, как устроены вакуумные тормоза, необходимо изучить принцип работы вакуумного усилителя. Проще говоря, ВУТ работает за счет перепада давления в вакууме, а также в атмосферной камере.

Когда педаль тормоза не нажата, давление в камерах одинаковое, что создает источник вакуума. Если педаль нажата, усилие передается через толкатель на следящий клапан. Этот клапан закроет канал, соединяющий атмосферную камеру и вакуумную камеру.

Кроме того, при последующем перемещении клапана атмосферная камера через канал будет связана с атмосферой, при этом разрежение в атмосферной камере будет уменьшаться. В свою очередь, перепад давления повлияет на диафрагму. После того, как усилие пружины будет преодолено, шток поршня GTZ сдвинется.

В этом случае общая конструкция вакуумного усилителя позволяет создать дополнительную силу на штоке поршня ГТЦ, которая пропорциональна силе, с которой водитель нажимает на педаль тормоза. Получается, что чем сильнее давление, тем активнее работает усилитель.

После отпускания водителем педали тормоза атмосферная и вакуумная камеры соединяются, давление в обеих камерах выравнивается и диафрагма возвращается в исходное положение за счет усилия возвратной пружины.

интересно, что общая дополнительная сила, позволяющая создать вакуум в тормозной системе, в три-пять раз превышает усилие, прилагаемое водителем при нажатии на педаль тормоза. Кстати, при необходимости можно приложить дополнительные усилия. При этом в конструкции ВУТ используется большее количество камер, а также устанавливается большая диафрагма.

Конечно, наличие усилителя тормозов значительно облегчает процесс управления транспортным средством, поскольку торможение во время движения необходимо применять часто и активно. Также повышается безопасность, так как водитель имеет возможность быстро тормозить, практиковать импульсное торможение, точнее дозировать усилие на педали, и не прилагая особых физических усилий. Совершенно очевидно, что большую часть работы при торможении выполняет ВУТ.

Видео:Принцип работы вакуумного усилителя тормозовСкачать

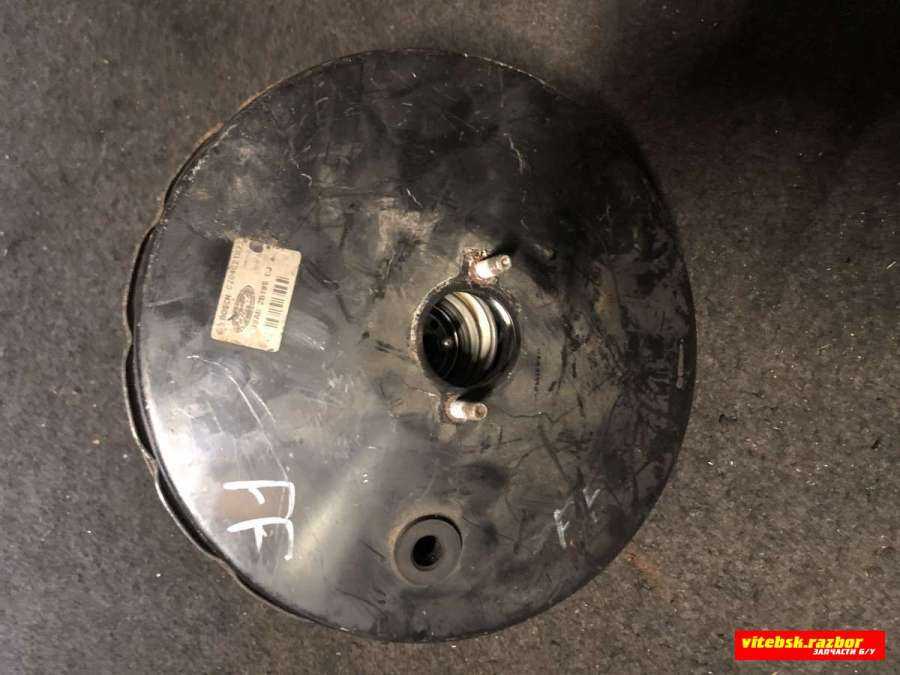

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
3. Разъединяем усилитель от цилиндра.
4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
5. Разъединяем, откручивая две гайки.
6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

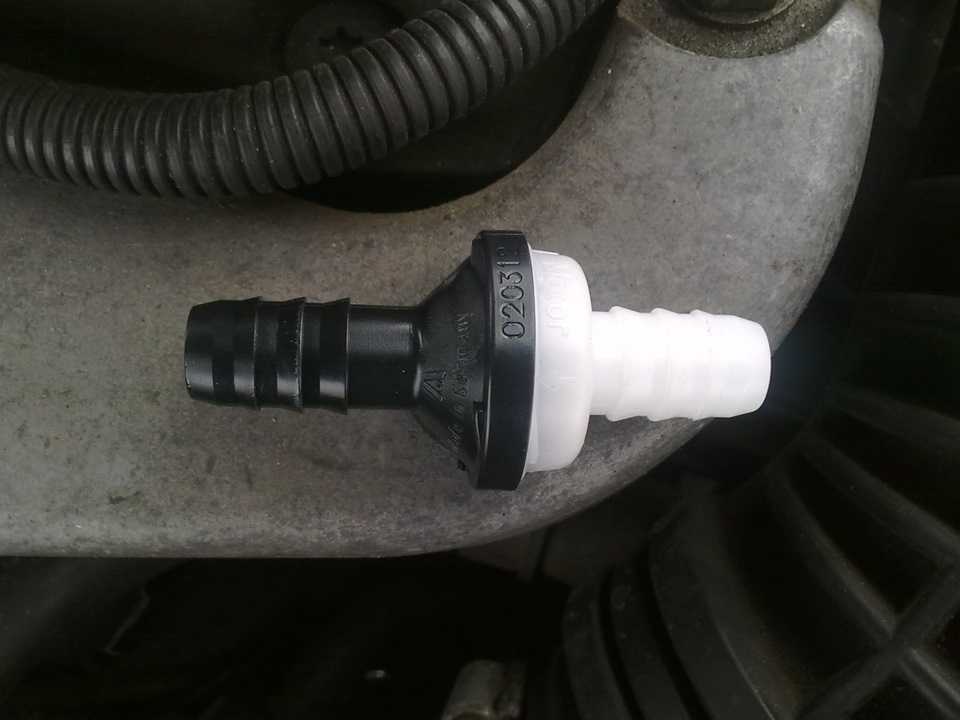

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

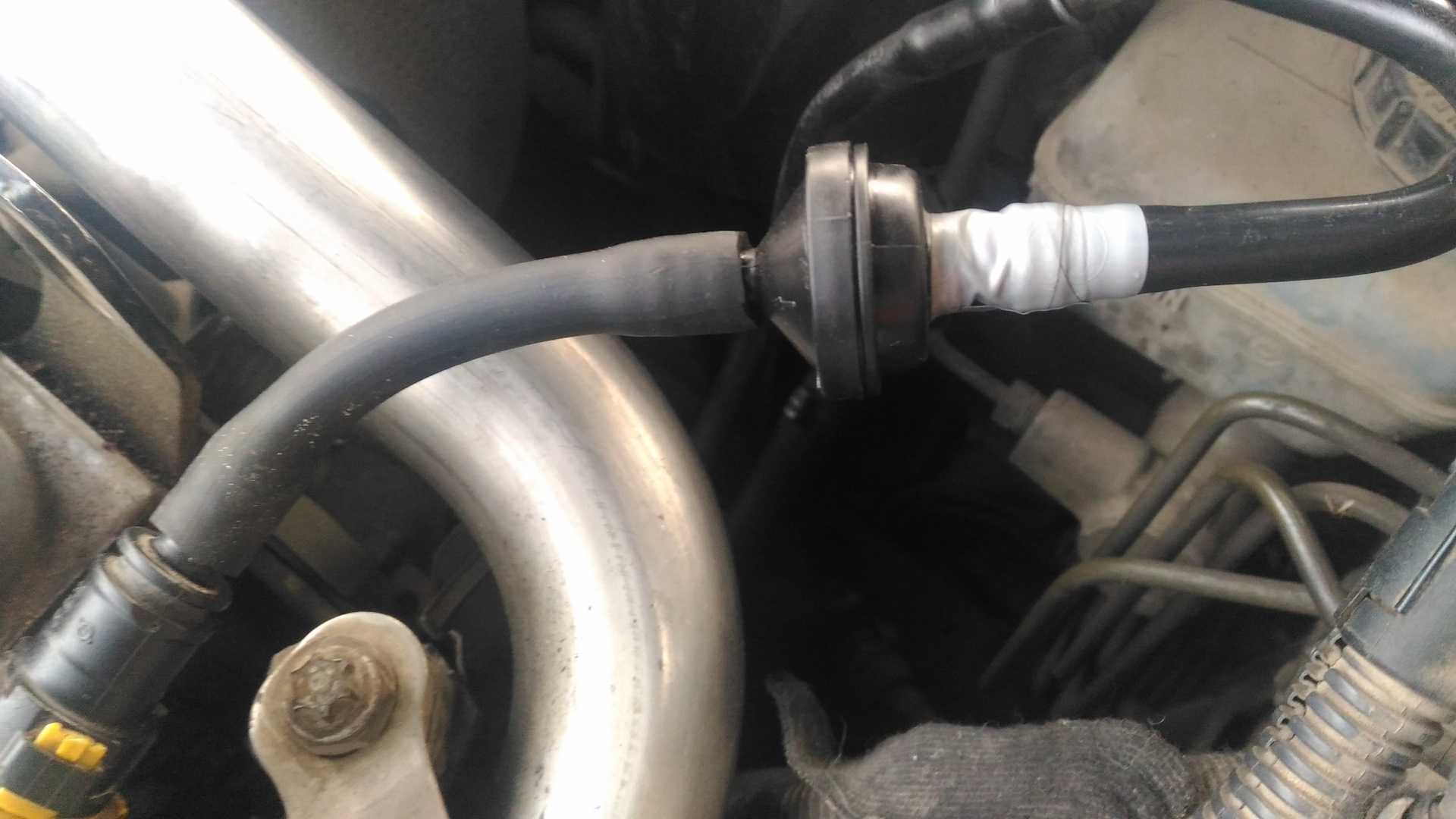

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

• запустить двигатель и дать поработать около одной-двух минут;
• до упора нажать на педаль тормоза и заглушить двигатель;
• если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
• в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

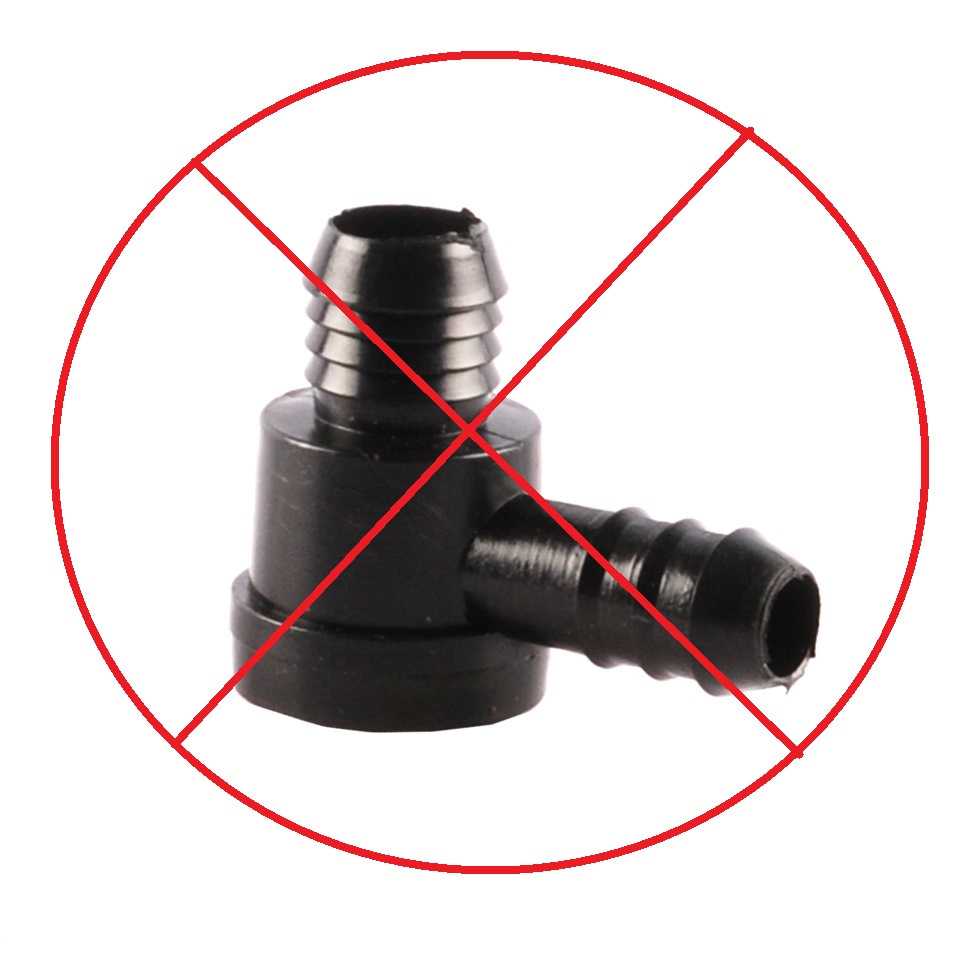

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Как поменять своими руками

Как поменять ВУТ, рассмотрим на примере ВАЗ 2110, 2111, 2112. Конструкция системы довольно однообразна, поэтому, посмотрев видео, вы сможете произвести замену вакуумного усилителя тормозов ВАЗ 2114 и многих других автомобилей.

1. Снимите разъем датчика низкого уровня тормозной жидкости.
2. Открутите 2 болта на 17 крепления тормозного цилиндра к корпусу ВУТ. Магистрали откручивать не нужно, достаточно отвести немного в сторону сам цилиндр с бачком.
3. Отсоедините вакуумный шланг с обратного клапана. Проверьте исправность клапана и установите его на новый усилитель тормозов.
4. Открутите 4 болта крепления ВУТ к моторному щиту. Рабочее пространство в зоне педального узла со стороны салона ограничено, поэтому для откручивания лучше всего подойдет удлиненная головка, удлинитель и трещотка.
5. Отключите разъем датчика включения тормозов.
6. Вытащите ВУТ вместе с кронштейном крепления и педалью тормоза.
7. Пассатижами извлеките стопорную пластину оси вращения рычага тормозной педали.
8. Вытащите «палец», фиксирующий толкатель ВУТ в рычаге.
9. Открутите 2 гайки крепления корпуса вакуумника к кронштейну.

Вам остается произвести замену, установив новый усилитель и собрав все элементы в обратном к демонтажу порядке.

Обязательно правильно установите уплотнительную прокладку между тормозным цилиндром и корпусом, если таковая присутствует в конструкции вакуумного усилителя тормозов вашего авто.

Варианты конструкции

На некоторых автомобилях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Как мы видим на примере ГАЗели, сделать это можно двумя способами:

• открутить болт крепежного элемента, соединяющего толкатель и рычаг педали;
• ослабить регулировочную гайку, после чего выкрутить толкатель из крепежного элемента. Особенность такого метода в том, что толкатель после замены необходимо завернуть на аналогичное количество витков. Для этого вам необходимо либо измерить расстояние от края толкателя до регулировочной гайки, либо посчитать количество витков. Иначе точно установить регулировочную гайку на толкатель нового усилителя у вас не получится.

Регулировка штока

Вылет штока определяет расстояние от регулировочного болта до буфера штока. Этот параметр крайне важен для нормальной работы тормозной системы. Если вылет будет слишком большим, определенные контуры будут подклинивать. Небольшой вылет увеличит свободный ход штока (расстояние от положения покоя до касания буфера).

Вылет штока устанавливается еще при производстве заводом-изготовителем, поэтому в случае замены не предполагается необходимость регулировки. Тем не менее вы можете проверить этот параметр, узнав из технической документации к вашему автомобилю нормативное значение вылета штока. Произвести замеры можно с помощью штангенциркуля и линейки.

Как проверить усилитель?

Тормозная система помогает управлять автомобилем и увеличивает безопасность вождения в целом, но все это зависит от множества отдельных элементов, а потому каждый из них должен работать наилучшим образом. То же касается и вакуумного усилителя тормозов, который при нажатии на педаль создает усиление, и сами тормоза срабатывают быстрее и эффективнее, но, как и любой другой элемент, он может выходить из строя.

Происходит это, конечно, в процессе эксплуатации, поэтому водитель может столкнуться с тем, что тормоза начинают хуже реагировать, и приходится прикладывать больше усилий. Большинство проблем, приводящих к неисправностям, связывают с соединительным шлангом, ибо сделан он из резины, а она имеет свойство портиться. В результате появляются трещины, происходит изменение формы, а в рабочей камере пропадает необходимый вакуум. Иногда может случаться повреждение диафрагмы или залипание клапана, что опять-таки прямо скажется на тормозах.

Чтобы убедиться, что проблема действительно в нем, необходимо выполнить простую проверку, чем водитель сможет заняться самостоятельно. И для этого даже не потребуется выполнять разборку и снимать вакуумный усилитель.

Простые способы проверки:

 Машина заводится, и двигатель должен проработать на «холостую» не более пяти минут. Далее мотор глушится, и педаль тормоза полностью вжимается в пол. После педаль отпускается и нажимается снова, и тут уже водитель должен решать. Если движение ухудшается (нажимать становится труднее), то неисправность присутствует, ибо подобного быть не должно, соответственно, элемент нужно разбирать и смотреть, а то и менять.

 Второй способ строится на том, что с выключенным двигателем водитель нажимает на педаль около 5-6 раз, а тормоз нажимается и удерживается, после чего включается мотор. Если с вакуумным усилителем нет проблем, то педаль должна уйти еще глубже, если же он неисправен полностью или частично, то педаль останется на месте.

 Последний способ поможет проверить утечки воздуха. Необходимо завести мотор, зажать педаль тормоза и выключить мотор, не отпуская ее. Удерживать нужно около 30 секунд, но при этом внимательно смотреть, происходят ли какие-то отклонения от исходного положения или нет. Если педаль как-то меняет положение или возвращается в исходную позицию, это значит, что в системе есть утечка.

Это простые методы проверки, и они помогут определить, есть ли возможная неисправность и стоит ли отправлять машину на диагностику и ремонт. Если какие-то симптомы проявились, то затягивать с осмотром и ремонтом не стоит, так как проблема может ухудшиться в самый неподходящий момент, из-за чего тормозить будет крайне неудобно.

В принципе все, что касается тормозной системы, важно, а потому ее регулярно нужно проверять и ремонтировать при появлении каких-то неисправностей, если в будущем водитель не хочет неприятных сюрпризов или аварийных ситуаций. Если заняться самому некогда или нет нужных знаний, то лучше сразу отогнать машину в сервис и доверить работу профессионалу

По крайне мере водитель не будет переживать о потенциальных неисправностях.

Принцип работы вакуумного усилителя тормозов

Работает вакуумный усилитель тормозов за счет разного давления в камерах. При этом в исходном положении давление в обеих камерах будет одинаковое и равное давлению, создаваемому источником разряжения.

При нажатии на педаль тормоза толкатель передает усилие к следящему клапану, который перекрывает канал, соединяющий обе камеры. Дальнейшее движение клапана способствует соединению атмосферной камеры через соединяющий канал с атмосферой. Вследствие чего разряжение в камере снижается. Разница давления в камерах перемещает шток поршня главного тормозного цилиндра. Когда торможение заканчивается, камеры вновь соединяются и давление в них выравнивается. Диафрагма под действием возвратной пружины занимает свое исходное положение. Вакуумник работает пропорционально силе нажатия на тормозную педаль, т.е. чем сильнее водитель будет нажимать на педаль тормоза, тем эффективнее будет работать устройство.

Audi 100 | Проверка работы вакуумного усилителя тормозов | Ауди 100

Сервисное обслуживание и эксплуатация

Руководства ￫ Audi ￫ 100 (Ауди 100)

При повышении усилия на педаль тормоза необходимо проверить работоспособность вакуумного усилителя.

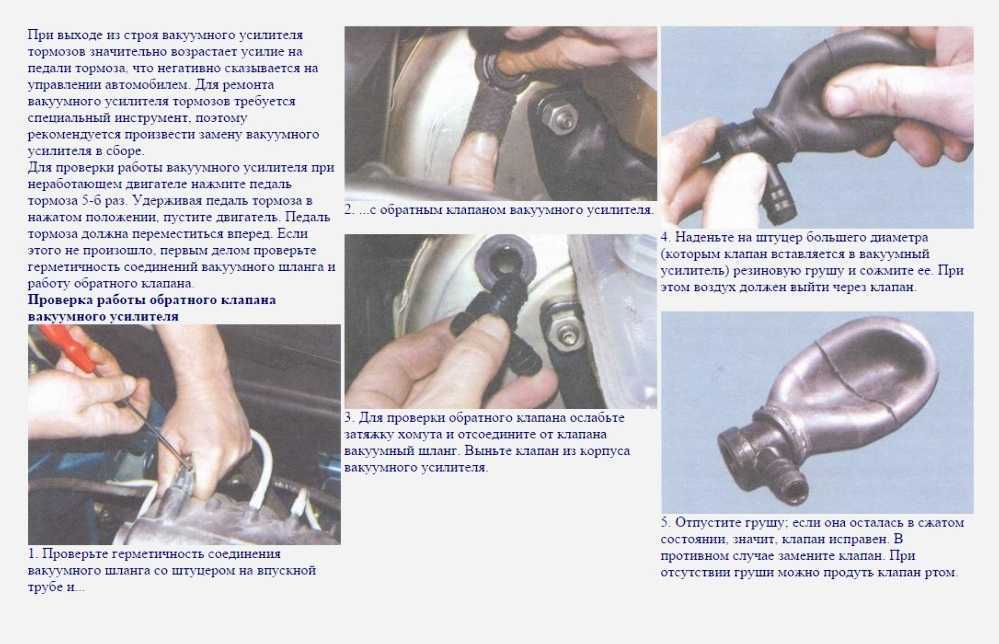

1. Нажмите на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, пустите двигатель. При этом за счет перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.

2. Если этого не происходит, проверьте герметичность соединений шланга вакуумного усилителя с обратным клапаном и…	3. … впускной трубой и при необходимости устраните подсос воздуха. Если и это не даст положительного результата, то усилитель неисправен и его необходимо заменить.

4. Чтобы проверить герметичность вакуумного усилителя, откройте капот и пустите двигатель на 1 мин. Приблизительно через 30 с после того как двигатель был заглушен, нажмите на тормозную педаль 2 раза, при этом должно прослушиваться характерное шипение входящего в усилитель воздуха.

5. Дополнительно проверьте обратный клапан усилителя, при неисправности которого не сохраняется разрежение в вакуумной полости усилителя при изменении нагрузки двигателя или при его остановке. Для проверки, придерживая клапан, отсоедините от него вакуумный шланг.

6. Выньте клапан из резинового уплотнителя фланца усилителя и наденьте на штуцер клапана (короткий, большего диаметра) резиновую грушу (например, от ареометра) и сожмите ее.

7. Если клапан исправен, груша останется сжатой. Если груша распрямится, замените клапан и повторите проверку усилителя.

8. Установите на место снятые детали в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ Если обнаружена неисправность усилителя, замените его новым, так как работы по ремонту усилителя очень трудоемки, требуют соответствующих навыков и применения специального монтажного и регулировочного оборудования.
