Как проверить и отрегулировать давление топливного насоса приора

Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?

Проверка давления топливного насоса

Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.

При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.

Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.

Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:

• снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
• отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
• далее необходимо включить зажигание и выровнять давление;
• рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).

Что будет при отклонении давления от нормы

Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.

Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).

Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.

Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.

Особенности системы питания двигателя ЗМЗ-406

В системе питания двигателя с впрыском топлива давление составляет 30 МПа (3 кгс/см2). Поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания. Через 2—3 ч после остановки двигателя давление в системе падает практически до нуля.

Принципиальной особенностью системы питания двигателя ЗМЗ—4062 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя. В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены — форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дросселя и регулятора холостого хода.Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя и окр9кающей среды, оптимальность процесса сгорания в цилиндрах двигателя. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Схема системы впрыска топлива показана на рисунке.

Схема системы питания двигателя ЗМЗ—4062: 3—дроссель; 4—топливопровод двигателя ; 6—форсунка 7— вакуумный шланг; 8— редукционный клапан; 9—шланг слива топлива; 10—топливный бак; 11— приемник топливного бака; 12— топливопровод низкого давления; 13— топливный насос; 1— впускная труба; 14, 16— топливопровод высокого давления; 2— воздушная дроссельная заслонка; 15— фильтр тонкой очистки топлива

поршня 1-го цилиндра в верхней мертвой точке при такте сжатия и подать сигнал впрыска на форсунку именно этого цилиндра. Дальнейшая подача импульсов осуществляется блоком управления в соответствии с заложенным в его программу порядком работы цилиндров. При выходе из строя датчика фазы блок управления переключается в резервный режим с подачей топлива одновременно во все цилиндры. При этом сохраняется работоспособность двигателя, но существенно повышается расход топлива. О неисправности датчика сигнализирует контрольная лампа в комбинации приборов. Воздушный фильтр с сухим сменным фильтрующим элементом, изготовленным из гофрированного фильтрующего картона, расположен в правой передней части моторного отсека. Фильтрующий элемент закреплен на крышке фильтра гайкой-барашком, а крышка закреплена на корпусе тремя пружинными зажимами. Электрический топливный насос роторного типа с приводом от электродвигателя постоянного тока расположен непосредственно в корпусе насоса и работает в топливе. В связи с этим какие-либо уплотнения подвижных деталей в насосе отсутствуют, а смазка трущихся поверхностей осуществляется протекающим топливом. Обратный клапан, установленный в насосе, предотвращает стекание топлива из топливопровода высокого давления в бак после выключения зажигания. Электрический топливный насос — неразборной конструкции и при выходе из строя подлежит замене. Топливный фильтр установлен в моторном отсеке над вакуумным усилителем тормоза. Замена штатного фильтра каким-либо другим, например унифицированным, в пластмассовом корпусе, категорически запрещена из-за высокого давления топлива в системе. Система вентиляции картера двигателя закрытого типа принудительная, действующая за счет разрежения во впускном трубопроводе. При работе двигателя на холостом ходу и с малыми нагрузками, когда дроссельная заслонка прикрыта, картерные газы засасываются через шланг малой ветви системы непосредственно во впускной трубопровод двигателя и затем в цилиндры. На остальных режимах отсос картерных газов осуществляется через шланг основной ветви системы в дроссель и оттуда во впускной трубопровод. При эксплуатации необходимо следить за герметичностью присоединения и чистотой трубопроводов, так как при неработающей системе вентиляции картера происходит быстрое окисление и старение масла в двигателе. Засорение трубопроводов системы приводит к течи масла через сальники и уплотнения двигателя из-за чрезмерного повышения давления картерных газов.

Снижение давления в системе питания двигателя Mitsubishi Outlander XL 2007 — 2012

Инструмент:

Гаечный ключ рожковый на 10 мм

Примечания:

Топливо в системе питания находится под высоким давлением, поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. Для проведения работ по ремонту системы питания на только что остановленном двигателе, необходимо предварительно снизить давление топлива в системе питания. Через 5-6 ч после остановки двигателя давление топлива в системе питания упадет практически до нуля. В этой статье показано, как сбросить давление в топливной системе двигателя Outlander XL.

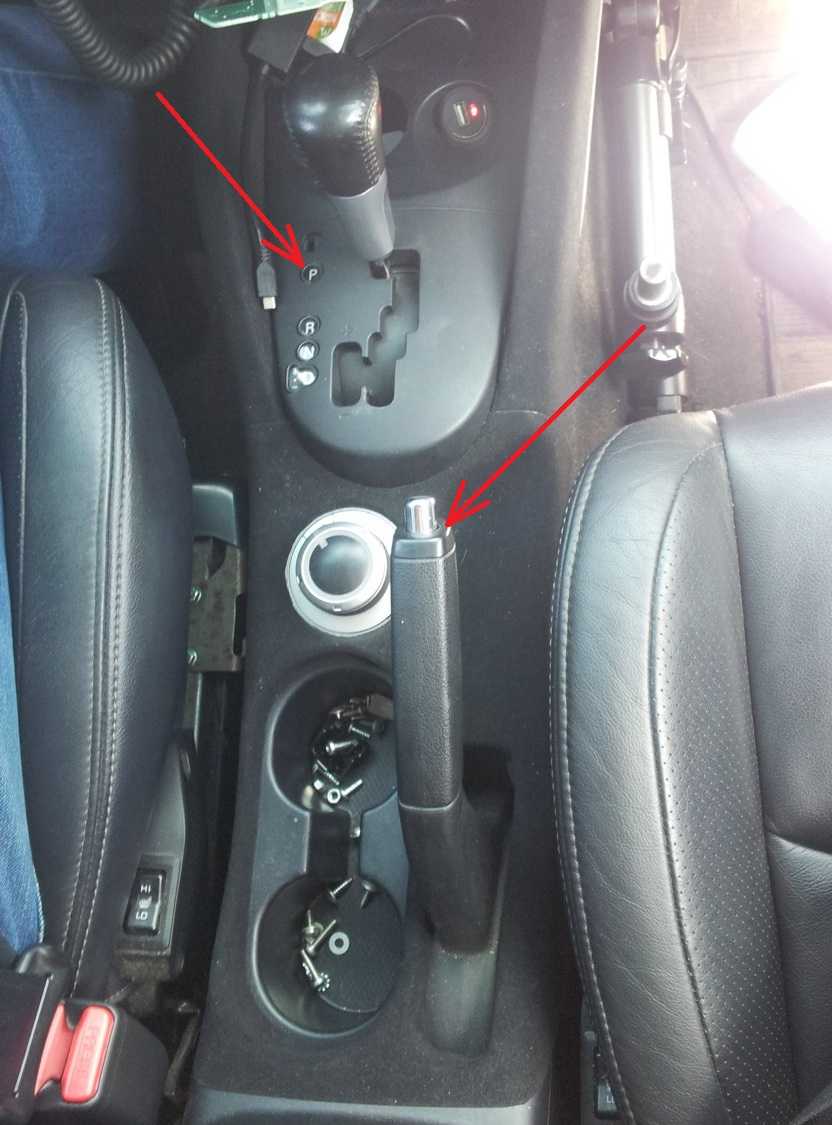

1. Установите рычаг коробки передач в нейтральное положение (рычаг переключения автоматической коробки передач или бесступенчатого вариатора в положение «Р» – парковка) и затормозите автомобиль стояночным тормозом.

2. Выключите зажигание и откройте капот.

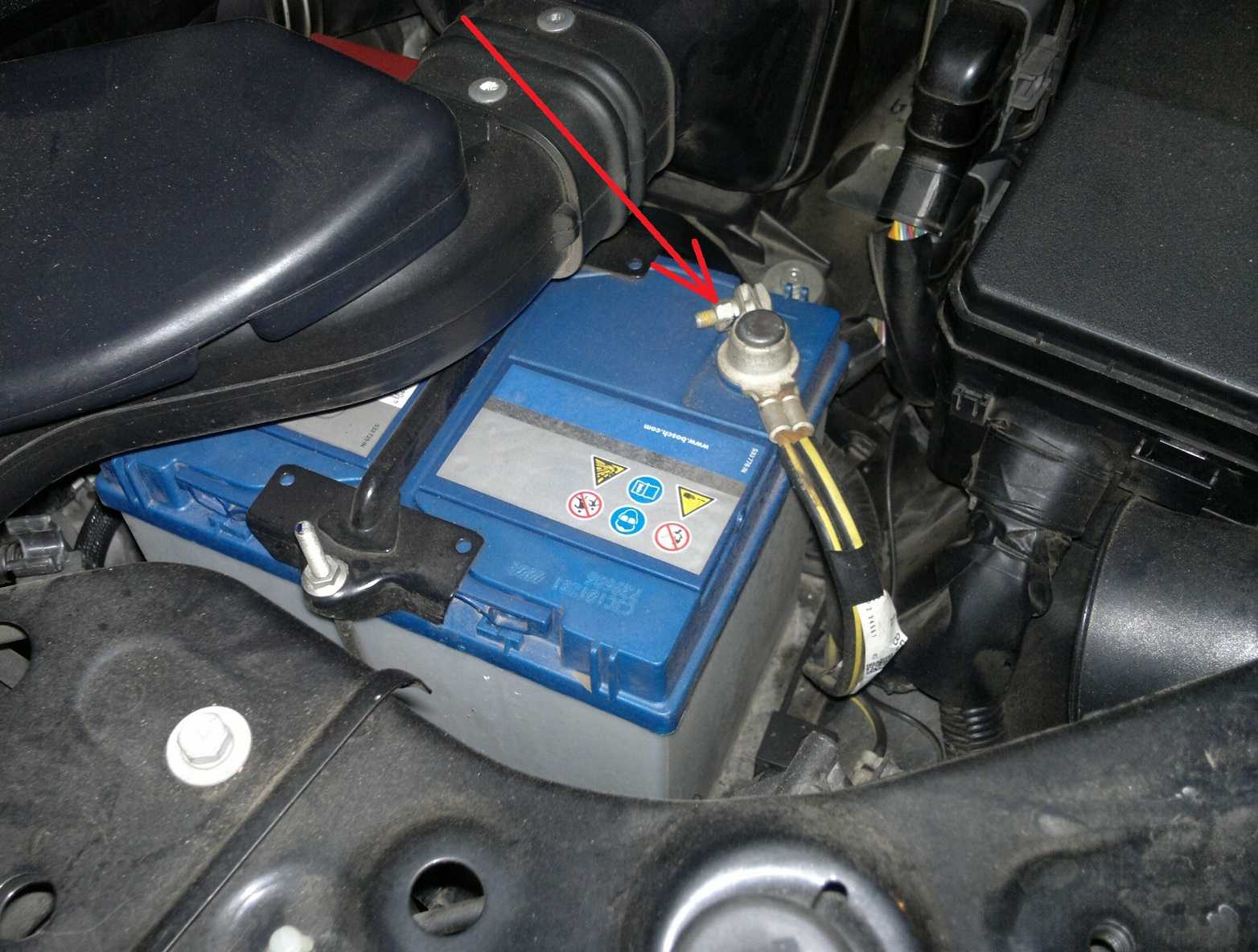

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

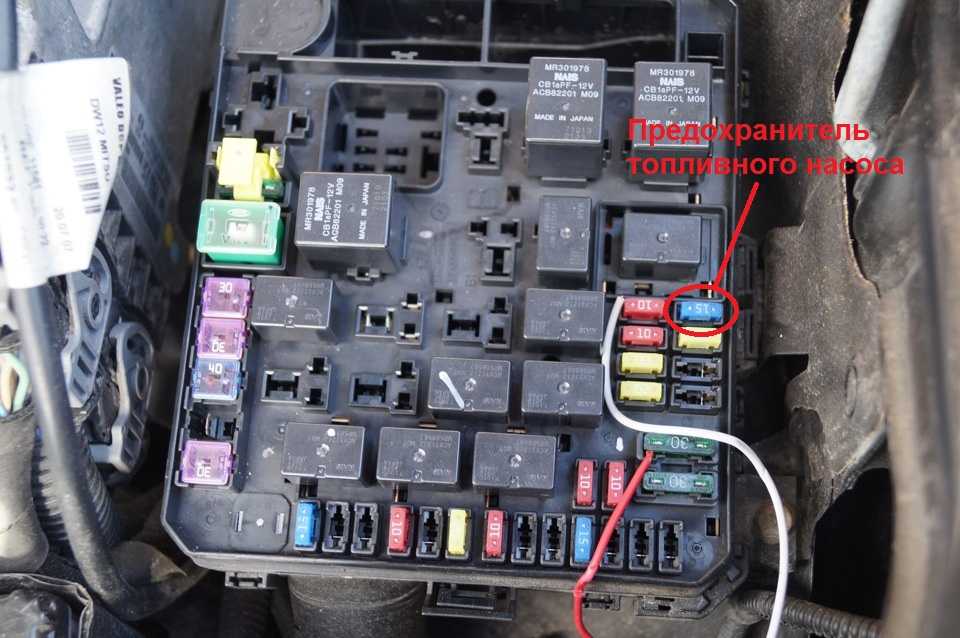

4. Монтажный блок предохранителей Аутлендер ХЛ находится в левой части моторного отсека, возле стойки передней подвески. Нажмите на фиксатор крышки монтажного блока предохранителей и снимите крышку.

5. Извлеките из монтажного блока предохранитель топливного насоса (синего цвета, №23). На первом ниже фото показано, где находится предохранитель на топливный насос.

6. Подсоедините провод к клемме «минус» аккумуляторной батареи. Пустите двигатель и дайте ему поработать до полной выработки топлива из топливной рампы. После этого двигатель заглохнет.

7. Включите стартер на 2-3 с, чтобы окончательно сбросить давление топлива.

8. Выключите зажигание. Теперь можно разъединять топлипроводы.

Источник

Где расположен фильтр на Приоре и какой выбрать

Топливный фильтр располагается в задней части автомобиля, над задней балкой рядом с бензобаком. Держится он на специальном кронштейне. Для замены фильтра потребуется сначала сбросить давление в системе, чтобы при снятии фильтра бензин с системы не обрызгал вас и все вокруг.

Какой фильтр выбрать

В зависимости от года выпуска на приоры ставились топливные фильтра с защелкой и без. С завода устанавливается отечественный фильтр фирмы BIG.Если нет возможности приобрести его, существуют аналоги.

• Фильтр BIG-320BK без защелки от 250 руб
• Фильтр Полистон PT-320 с защелкой
• Фильтр BIG-3198 с защелкой
• Фильтр SCT ST 342 с защелкой
• Фильтр GUR-320BK с защелкой

Все фильтра указанные выше, предназначены для мотора 1,6 л. Выбор фильтра зависит от типа устанавливаемого фильтра с защелкой или без, а так же от ваших финансовых возможностей.

Как сбросить давление в топливной системе Калины и других авто

Необходимость сброса давления в топливной системе возникает в том случае, когда проводится замена тех или иных элементов автомобиля, непосредственно связанных с двигателем. Например, замена топливного насоса, фильтра или шлангов должна обязательно сопровождаться процедурой стравливания давления, что даёт возможность избежать резкого выброса горючего из шлангов.

Сбросить давление на инжекторных автомобилях, в том числе и на нашей Калине, довольно просто. Из инструментов понадобятся только шило и фигурная отвёртка.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Правило номер 1

Никогда не пытайтесь сбросить давление, ослабляя соединения ТС в процессе функционирования двигателя или после короткого промежутка времени, как был остановлен мотор. Дело в том, что в системе ещё остаётся рабочее давление силой 30 МПа. Так можно ошпариться или забрызгать горючим себя и машину

Правило номер 1. Никогда не пытайтесь сбросить давление, ослабляя соединения ТС в процессе функционирования двигателя или после короткого промежутка времени, как был остановлен мотор. Дело в том, что в системе ещё остаётся рабочее давление силой 30 МПа. Так можно ошпариться или забрызгать горючим себя и машину.

Правило номер 2. Перед тем, как сбросить давление, необходимо отключить топливный насос.

Ну, и конечно, важно помнить о следующем: давление в системе после остановки двигателя спадает автоматически не раньше, чем через 180 минут

Как проводится сброс давления: несколько вариантов

Сброс давления обязан проводиться по инструкции. Последняя подразумевает несколько вариантов. Рассмотрим их подробнее.

Способ первый:

• мотор заглушить;
• дать ему остыть 3 часа;
• давление автоматически само спадёт.

Способ второй, когда ждать нет времени:

• открыть монтажный блок и найти там реле или предохранитель, отвечающий за функционирование бензонасоса;
• снять его;
• завести мотор и подождать, пока он сам не заглохнет (пока не закончится топливо в камере);
• поставить предохранитель на место.

Способ третий:

• на многих современных автомобилях под капотом имеется контрольный клапан, закрытый защитным колпаком – нужно его вывернуть;
• надавить на золотник контрольного клапана шилом или отвёрткой;
• выйдет немного горючего, что будет означать сброс высокого давления;
• протереть сухой тряпкой остатки бензина;
• вернуть колпак на место.

Способ четвёртый:

• поставить рычаг коробки передач на нейтральную скорость;
• зафиксировать «ручник»;
• демонтировать задний диван в салоне;
• от насоса отсоединить колодку с проводами;
• запустить двигатель и подождать, пока он заглохнет;
• поставить колодку на место.

Способ пятый (если очень срочно надо сбросить давление):

• обесточить АКБ;
• вынуть предохранить, отвечающий за работу топливного насоса;
• надеть клемму на аккумулятор;
• запустить мотор и подождать, пока он заглохнет;
• поставить предохранитель на место.

Если вы являетесь владельцем автомобиля с инжектором, помните! Нужно периодически проверять давление на топливной раме, ведь при его отсутствии это скажется на работе двигателя отрицательно. Пуск, разгон, работа в режиме ХХ – всё это должно тщательно проверяться.

Кроме того, существует несколько признаков, указывающих на отсутствие давления в рампе.

1. Если автомобиль начал расходовать больше бензина.
2. Если двигатель троит.
3. Если заметно высокое содержание СО в выбросах.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

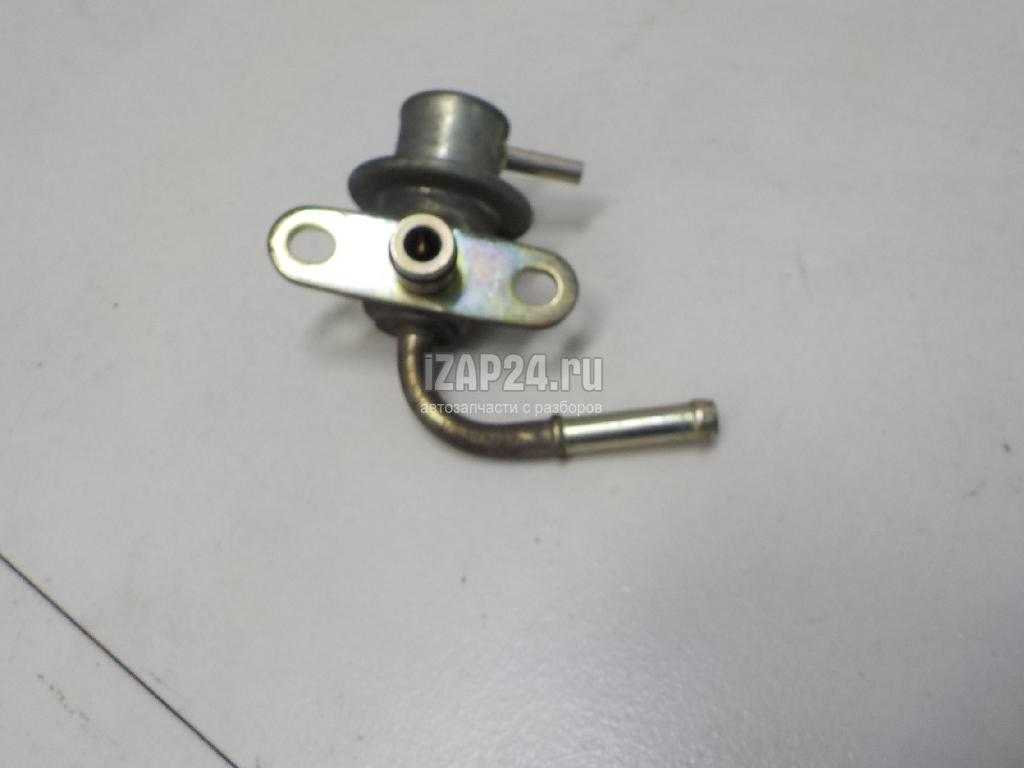

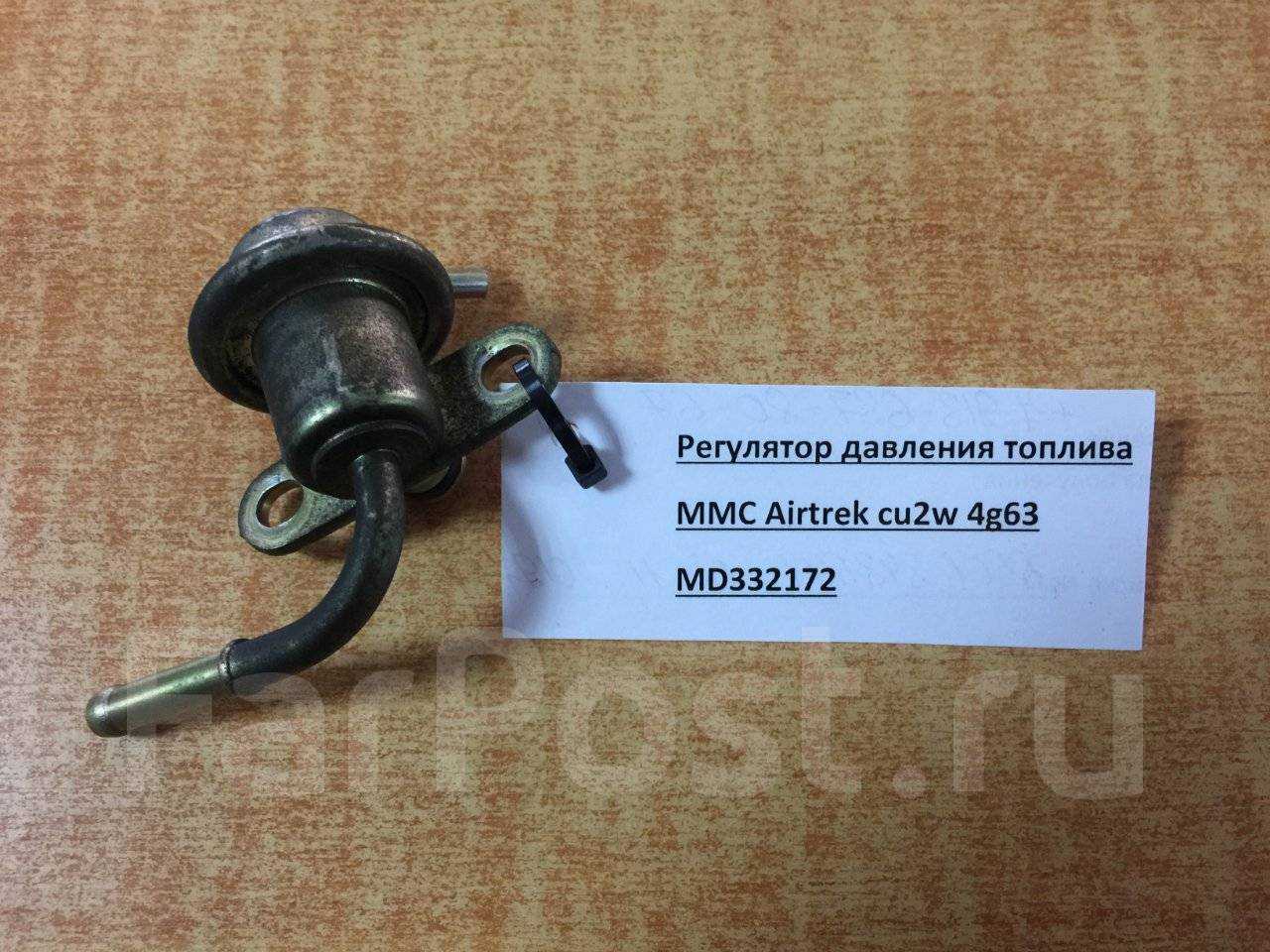

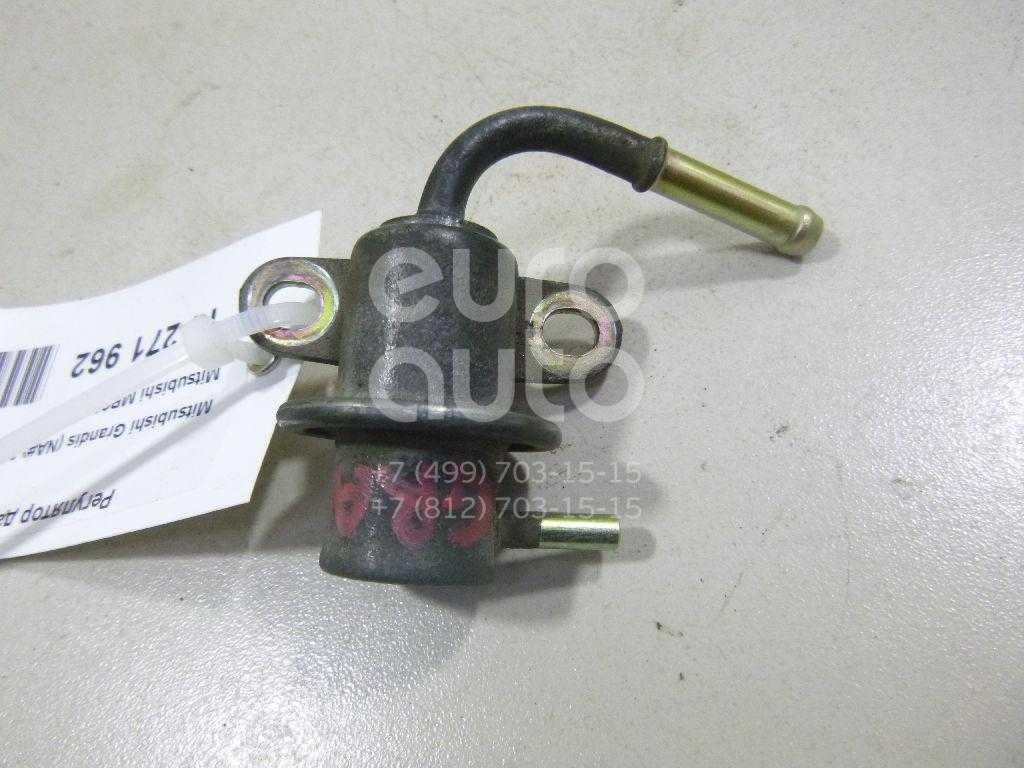

Признаки неисправности регулятора давления топлива калина

Всем привет, продолжаю обкатывать новый мотор, стал крутить его до 5000об/мин. И иногда появлялись проблемы с тягой, а именно создавался эффект отсечки на 4000об/мин. Т.е. тупо падали обороты в ноль и машина не хотела ехать пока обороты не падали ниже 3000. Такое бывало и на старом моторе, но тогда я грешил на прогоревшую прокладку, но тут понял что это связанно с одной из систем двигателя. Так же бывало, что с остатком в баке примерно 13литров, машина глотала воздух и глохла как дизель, сначала жутко троила и потом замолкала, хотя насос должен прогонять воздушную пробку. Все симптомы указывали на проблемы в топливной системе.

форсунки промыты при сборке, оставались РДТ (регулятор давления топлива) и сам насос.

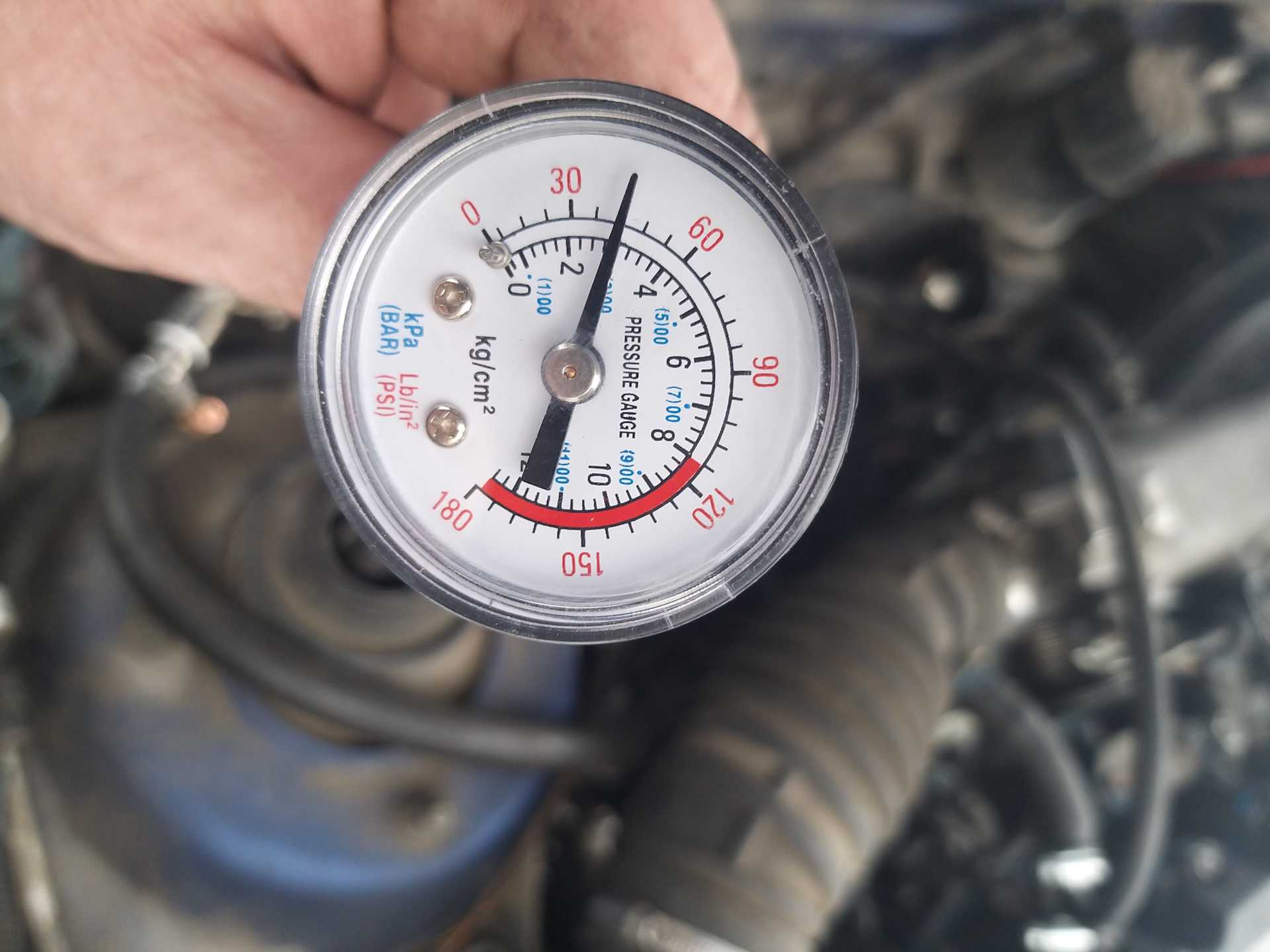

Проверить давления в системе очень просто. Нужен манометр, шланг и 2 хомута. Не забываем что манометр точно показывает в второй трети шкалы, т.е. если нужно замерить давление в районе 2-4кгс/см2 нужно брать манометр от 1 до 8-10кгс/см2. На крайняк можно снять манометр с насоса, главное чтобы предел был в районе 7кгс/см2. Я взял поверенный манометр на 10кгс/см2.

Подключается на рампах старого и нового образца одинаково. Снимается пластиковый колпачок с торца рампы

Под колпачком штуцер, в которой завернут обычный колесный золотник, выкручиваем его колпачком с колеса (ВАЖНО! Система под давление, будьте осторожны выкручивая золтоник

), а лучше снимите предохранитель насоса или разъем с него и заведите машину чтобы стравить давление в системе. А дальше надеваем наш шланг с манометром.

Теперь проверяем регулятор давления, для этого на холостом ходу снимаем с него вакуумный шланг от ресивера, давление должно резко подскочить на 0.7-0.9кгс. Если этого не произошло или произошло медленно регулятор не исправен.

У меня работал отлично, менял его год назад.

Далее проверяем сам бензонасос, для этого на холостом открываем дроссель и смотрим показания. Давление не должно падать ниже 2.2кгс.Если давление не падает читаем как проверить фильтр, если упало как у меня то просто читаем почему это может быть , у меня упало до 1кг. Падение может происходить из-за забитых фильтров или из-за полумертвого насоса. Теперь чтобы найти виновника всех бед, на холостом ходу пережимаем пассатижами обратку топлива, которая идет от регулятора давления. При этом давление должно дойти до 5-7кгс/см2. Т.е. насос в упор должен качать больше 5кгс. Теперь следим как это происходит, если давление доходит выше 6кгс но очень долго, порядка минуты или больше, виноваты забитые фильтры (грубой очистки в баке, или тонкой около бака). Если не доходит хотя бы до 4 кгс значит насос мертв, т.е. он работает но не так как должен. У меня насос не смогу накачать в упор даже 3кгс. Вердикт замена насоса.

До этого, года 3 назад уже менял насос, тогда не было опыта и пару раз вставал с сухим баком. А сейчас это произошло из-за неисправной приборки. На ней врут все показания, поэтому ей готовится замена на приборку 2110. В общем не оставляйте бензин на дне бака, всегда держите в нем хотя бы литров 15, насос не переносит работу на сухую, нет охлаждения протекающей средой, т.е. бензином, в лучшем случаи износ насоса и падение давления, а после полный выход из строя. В худшем перегрев и воспламенение внутри насоса. Взрыва не будет, но напугает вас дымом конкретно.

Делать нечего, пришлось брать деньги и искать новый насос, к слову тогда 3 года назад я взял оригинальный БОШ за 750руб. Стоял такой же. Сейчас же спросив оригинал офигел от цены в 1600руб. Все дело в калинах и приорах, на них цены запчастей выше чем на те же Самары, а вот насос к несчастью везде одинаковый, и благодаря новой маркировки т.к. Самары сняты с производства, считается как насос на Приору поэтому и цена такая. Но я пошел другим путем и нашел в Магнитогорске функцианальный аналог БОШ фирмы СОАТЭ. Но цена 780руб. Так же взял новый фильтр грубой очистки (гусиная лапка) и тонкой очистки фирмы SCT.

Для тех читателей блога, которые следят за моим каналом YouTube, информация будет не новой, а для остальных опишу все здесь. Итак, в течение последних нескольких дней с моей Калиной начались проблемы. И заключались они в следующем:

• двигатель после длительного простоя начал плохо заводиться, чаще со второго раза даже
• машина стала очень «тупая», и по ощущениям потеря мощности составляла порядка 20 %
• расход топлива увеличился на 10 % при работе двигателя на холостых оборотах, и при движении тоже

В общем, по всем признакам, которые описаны выше, похоже было на умирающий бензонасос. Разумеется, предварительно проверил ДМРВ, так как его рабочее напряжение тоже уже близко к критическому. Но при его отключении ничего не изменилось в лучшую сторону.

В итоге, начал разбираться уже с топливной системой. Сразу скажу, чтобы не было лишний вопросов:

Сброс давления топлива

Для снижения давления топлива открываем капот и отсоединяем минусовую клемму аккумулятора

Открываем монтажный блок в моторном отсеке с левой стороны

Вынимаем из монтажного блока реле топливного насоса (показано стрелкой)

После этого подсоединяем минусовую клемму к аккумулятору и запускаем двигатель.

Даем поработать двигателю до полной выработки топлива из рампы и форсунок. После этого двигатель заглохнет.

Выключаем зажигание.

Теперь можно проводить работы по топливной системе.

Проверка давления топлива

Показателем исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны:

• – неустойчивая работа двигателя;
• – остановка двигателя на холостом ходу;
• – пониженная частота вращения коленчатого вала на холостом ходу;
• – недостаточная приемистость автомобиля (двигатель не развивает полной мощности);
• – провалы в работе двигателя при движении автомобиля.

Для начала нужно проверить надежность электрических контактов в колодках жгутов проводов ЭСУД, отвечающих за подачу топлива (модуль топливного насоса, форсунки, топливное реле и соответствующие предохранители).

Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса.

Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

Если вы включали зажигание три раза без попытки пуска двигателя, в очередной раз электробензонасос не включится, что не является признаком неисправности.

Он включится одновременно с началом пуска двигателя стартером.

Снизьте давление в системе питания, как описано выше

Отсоединяем от топливного насоса напорный трубопровод

Для проверки давления топлива подключаем манометр (с пределом измерения не менее 5 кгс/см 2) между топливным насосом и напорным трубопроводом

Устанавливаем в монтажном блоке реле, извлеченное при снижении давления в системе питания

Запускаем двигатель.

При работающем двигателе на холостых оборотах давление в топливопроводе должно быть не менее 3 кгс/см 2.

Возможны следующие причины снижения давления:

• — неисправность регулятора давления топлива;
• — неисправность топливного насоса;
• — загрязнение фильтра тонкой очистки топлива;
• — засорение сетчатого фильтра в модуле топливного насоса.

Останавливаем двигатель и сбрасываем давление топлива. Отсоединяем манометр от системы питания.

Проверка давления в системе питания двигателя

Давление в системе питания двигате­ля можно проверить обычным мано­метром (например от шинного насо­са). Работу проводим на холодном двигателе. Сбрасываем давление в системе питания (см. «Замена топ­ливного фильтра»). На резьбо­вой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом С правой стороны двигателя (по ходу движения автомобиля).

. отворачиваем пластмассовый колпачок штуцера на топливной рампе (для наглядности пласт­массовый экран двигателя снят).

Колпачком колесного вентиля выворачиваем золотник из шту­цера топливной рампы.

Вынимаем золотник из топливной рампы.

На штуцер рампы надеваем шланг манометра и закрепляем его хо­мутом. При выключенном зажигании в тече­ние 3-5 с помощью провода подаем на контакт «11» диагностического разъема питание «+» 12 В от аккуму­ляторной батареи. При этом должен включиться электробензонасос. Его работу можно проконтролировать на слух. В течение 10 с измеряем давление топлива, которое должно быть равным 3,6-4,0 бар. После выключения насоса давление может незначительно снизиться и затем стабилизироваться на некоторое время. Если давление в системе больше 4,0 бар — неисправен регу­лятор давления топлива. Пониженное давление (ниже 3,6 бар) в системе питания может быть вызва­но засоренностью топливного фильтра или сетчатого фильтра топливно­го модуля, а также неисправностью электробензонасоса и регулятора да­вления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять (см. «Замена топливного фильтра»), слить из него ос­татки топлива и через отрезок шланга продуть (можно ртом). Со­противление проходу воздуха при продувке должно быть незначи­тельным. В противном случае заме­няем топливный фильтр новым, ко­торый рекомендуем всегда иметь в запасе. Проверку состояния сетчатого филь­тра топливного модуля проводим после демонтажа модуля (см. «Снятие и разборка топ­ливного модуля»). В случае сильного загрязнения сетчатого фильтра очищаем и про­мываем его. Для проверки исправности регулято­ра давления топлива (при низком давлении) следует подключить шланг с манометром непосредственно к вы­ходному штуцеру топливного модуля Подаем питание на электробензона­сос как указано выше. Если давление топлива будет 3,6 бар или выше, зна­чит регулятор сбрасывает давление топлива слишком интенсивно. Такой регулятор неисправен и подлежит за­мене (см. «Снятие и разборка топ­ливного модуля»). Если давление топлива в системе пи­тания двигателя низкое и продолжа­ет падать после выключения элек­тробензонасоса, то причиной этого может быть негерметичность соеди­нений топливного модуля, неисправ­ность насоса, а также негерметич­ность форсунок. Для поиска причины неисправности вновь включаем электробензонасос на 10 с (подведя питание к контакту «11» диагностического разъема) и после его выключения полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление ста­билизируется, то неисправен либо топливный модуль либо электро­бензонасос. Если же давление про­должает падать — негерметична одна или несколько форсунок. Не­герметичную форсунку, как прави­ло, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся ка­пли топлива. Проверка герметично­сти форсунок описана в разд. «Про­верка форсунок, снятие топливной рампы и форсунок».
