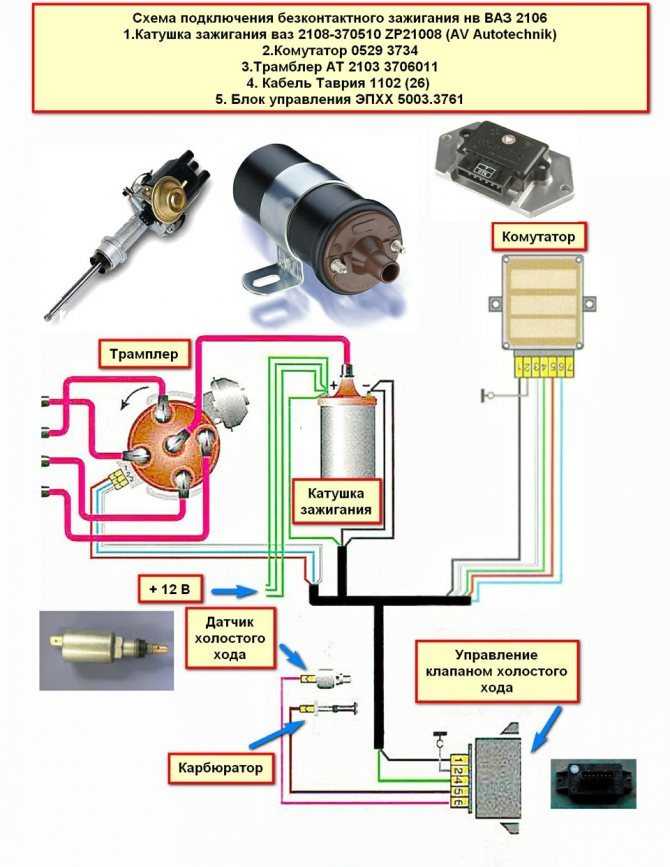

Установка бесконтактного зажигания на ваз 2121

Параметры схемы, ее компоненты

https://youtube.com/watch?v=A7WQ6fEN1Bg

Схема системы зажигания состоит из:

  • свечей;
  • коммутатора;
  • трамблера;
  • реле зажигания ВАЗ 2109;
  • катушек;
  • выключателя;
  • устройства блокировки (не позволяет запустить повторный цикл, пока предыдущий не окончен);
  • противоугонного механизма;
  • датчика Холла;

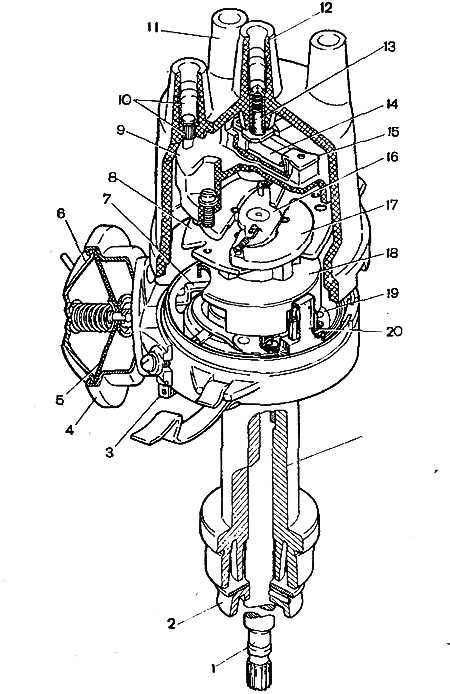

  • механизма датчика-распределителя (получает вращение от распредвала);
  • устройства автоматического отключения схемы, срабатывает в течение 8 секунд;
  • выпрямителя тока;
  • системы регулировки количества энергии в коммутаторе.

Что называют модулем зажигания? Модуль зажигания на ВАЗ — это катушка, коммутаторы, ЭБУ, заключенные в один пластиковый корпус. Где находится этот модуль? Откройте капот авто, отыщите высоковольтные провода — на одном из концов проводников размещены свечи, а на другом — модуль.

Некорректная работа этого устройства приводит к невозможности запустить двигатель либо к его ухудшенной работе. Модуль зажигания ВАЗ 2109 инжектор выполняет работу по созданию искры и ее правильному распределению, он имеет вакуумный регулятор опережения зажигания, поэтому настраивать его не нужно, в отличие от схемы в «девятках» с карбюратором.

Ремонт электронных систем зажигания

Любая неисправность сильно будет влиять на работоспособность машины, поэтому её необходимо устранить в кратчайшие сроки. Для этого можно воспользоваться услугами профессионалов либо попытаться выполнить его самостоятельно. В первую очередь необходимо проверить состояние свечей. В среднем свечи заменяются в БСЗ каждые 18 — 20 тысяч километров пробега независимо от их состояния. Если замена выпадает на зимний период, а свечи визуально в рабочем состоянии, то их можно отложить и использовать в весенне-осенний период.

Изношенные свечи, которые имеют изолятор светлого серо-коричневого оттенка свидетельствуют о том, что детали совместимы с данным типом двигателя, а мотор работает исправно и стабильно. Нагар чёрного цвета свидетельствует о том, что свечи не подходят для данного движка либо топливная смесь переобогащена горючим. Выгорание электродов указывает на проблему в работе ДВС.

Неправильная работа может быть вызвана некачественным топливом, неверными пропорциями рабочей смеси, некорректной установкой системы зажигания.

Если не запускается движок, то возможны следующие причины поломки:

  1. Электрический ток не поступает на контакты прерывания из-за того, что они загрязнились, окислились либо пригорели.
  2. На контактах появились деформации.
  3. Обрыв проводов либо их замыкание на массу.
  4. Поломка выключателя зажигания из-за чего не происходит замыкание контактов цепи.
  5. Выход из строя конденсатора вследствие замыкания.
  6. Обрыв в катушке зажигания. Дефект проявляется преимущественно в нарушении целостности первичной обмотки. В некоторых случаях причиной может стать повреждение вторичной обмотки.
  7. Утечка электрического тока в роторе распределителя. Данный процесс возможен при попадании во внутрь влаги либо образовании нагара на внутренней стороне крышки.
  8. Не поступает питание на свечи. Помимо повреждения целостности проводов причиной такой неисправности может стать неправильная посадка свечей в гнёздах, их замасление либо окислении наконечников.

Все эти причины решаются переборкой системы зажигания и переустановкой некоторых деталей. Иногда может потребоваться регулировка работы движка, которую лучше произвести в специализированном автосервисе.

Другим признаком неисправности может стать неустойчивая работа движка либо остановка его работы на холостом ходе. Причиной такой неисправности чаще всего становится:

  • преждевременное зажигание в цилиндрах, что не позволяет полноценно работать мотору;
  • увеличенное расстояние между электродами свечей;
  • послабление пружины грузиков в регуляторе, который отвечает за контроль за опережением зажигания.

В основном причины данных поломок кроются в неправильной регулировке. Повторная настройка или корректировка положения позволит за короткий срок забыть о проблеме. Все манипуляции удобно проводить самостоятельно, но необходимо заранее подготовить ветошь, так как чаще всего в процессе работы сильно пачкаются руки.

Если в работе двигателя наблюдаются сбои при различной частоте вращения, то причинами такой неисправности со стороны бесконтактной системы зажигания могут стать:

  • повреждения проводов, послабление их креплений, окислительные процессы на наконечниках;
  • повреждение контактов прерывателя: сгорание, окисление, загрязнение, сдвиги;
  • нарушение работоспособности конденсатора;
  • ослабление пружинки уголька, её надлом либо износ;
  • подгорание контактов в роторе;
  • проблемы со свечами.

Если вариант со свечами исключён, то лучше обратиться в автоцентр для проведения комплексной диагностики всего авто и выявления причин нестабильной работы ДВС.

Ещё одной характерной неисправностью, которая появляется из-за неправильной работы зажигания, выступает невозможность развить полную скорость. В таком случае причинами могут выступать:

  • неправильный монтаж момента зажигания;
  • чрезмерный износ втулки в прерывателе;
  • заедание грузиков либо послабление их пружин в регуляторе опережения зажигания.

Если нет уверенности, что ремонт будет проведён качественно, то стоит обратиться в центры, которые специализируются на данных устройствах. Опытные мастера не только восстановят работоспособность авто, но и могут дать несколько советов, которые существенно улучшат качество поездок, а также продлят срок службы деталей.

Особенности работы разных систем зажигания

Зажигание на ВАЗ 2109 необходимо для воспламенения воздушно-топливной смеси при запуске двигателя. Если зажигание работает некорректно, то двигатель будет заводиться и работать с перебоями, а его мощность при старте и разгоне заметно снизится. Кроме того, будет заметно увеличен расход топлива. Из этого вывод — за правильной работой системы зажигания следует постоянно следить.

Сразу стоит упомянуть о различиях в конструкции зажигания «девяток» с разным типом подачи топлива. СЗ у них похожа, но отличаются они элементами распределения электрического заряда.

  1. В «девятках», оснащенных карбюратором, стоит катушка и распределитель.
  2. Для систем с инжектором установлен модуль распределения зажигания из нескольких катушек и электронного контроллера.

Второе отличие — настройка работы системы. В автомобилях с инжектором она не требуется, а в ВАЗах с карбюратором приходится проводить ее вручную.

В девятках применяют два типа системы зажигания:

  • контактный;
  • бесконтактный с транзисторами.

Первый устанавливается в карбюраторных «девятках», а второй в инжекторных. Благодаря использованию бесконтактного типа зажигания у системы есть преимущества:

  1. Работа с датчиком Холла, что позволяет сделать работу системы более стабильной и повысить ее общий КПД.
  2. Отсутствие контакта с рабочими органами и элементами системы — повышает эксплуатационный ресурс элементов, делает уход за компонентами схемы более простым.
  3. Отличное распределение искры между свечами.
  4. Выработка мощной искры, что не допускает сбоев в работе систем.
  5. Экономия топлива.
  6. Работа даже при низком заряде АКБ.

Со временем контактный тип СЗ практически перестал использоваться, поэтому далее будем делать упор на бесконтактный аналог.

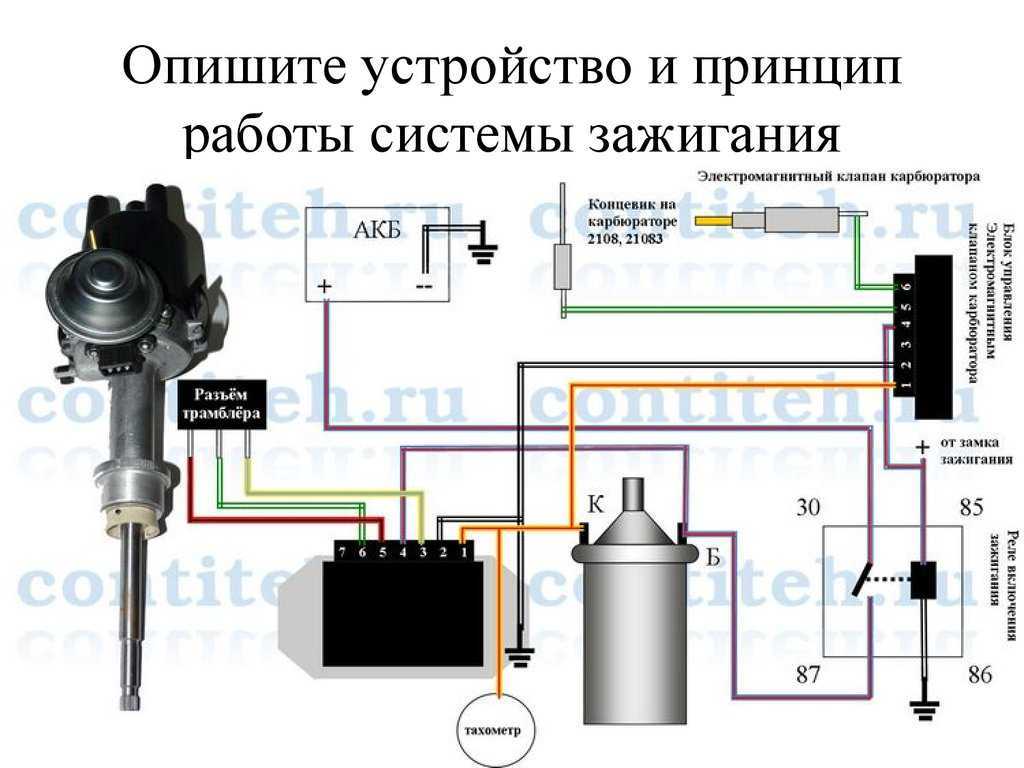

Схема зажигания Ваз 2109

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Контактно-транзисторная система зажигания

Является промежуточным звеном между контактной – классической СЗ и современным электронным зажиганием.

Не будем углубляться в дебри принципа работы данной системы зажигания, для многих данная информация будет скучной и не интересной.

Хочется лишь отметить, что в контактно – транзисторной системе Вы уже не найдете привычный для классической СЗ конденсатор, так как благодаря низкой силе тока в 0,5А, в нем уже нет необходимости (искры при размыкании-смыкании контактов не образуются).

Так же стоит обратить внимание, что при установленной классической СЗ через каждые 10 тыс. км необходимо зачищать контакты и прослужит она Вам в итоге от 35 до 45 тыс

км пробега автомобиля.

При установленной контактно-транзисторной СЗ данные показатели увеличиваются в разы, срок службы системы зажигания увеличился до 100 тыс. км пробега авто, при этом чистки контактов она не требует.

Достигается это за счет встроенного коммутатора, которого нет в классической системе, принцип работы которого нет смысла сейчас рассматривать.

Но все же и здесь есть проблемы, которые выражены в следующих недостатках:

  1. Прерывательный механизм требует периодических регулировок в зазорах контактов, так как не правильно выставленные зазоры влияют на показатели угла опережения зажигания;
  2. Контакты постоянно загрязняются и окисляются, поэтому требуют периодической очистки;
  3. Возможность появления резонансных явлений привело к установки ограничений на максимальную величину частоту работы двигателя. Как правило для 4-х цилиндрового двигателя этот показатель равен не более 6 тыс. об в мин.

7.12 Порядок зажигания

От правильности последовательности воспламенения воздушно-топливной смеси в цилиндрах двигателя зависит эффективность отдачи и общая работоспособность силового агрегата, – во избежание подобных нарушений производите отсоединение ВВ электропроводки поочередно, аккуратно маркируя каждый провод.

Порядок зажигания и направление вращения распределителя для различных моделей показан на иллюстрациях.

Порядок зажигания и направление вращения распределителя на моделях 1.5 л (двигатель 4g15) и 1.8 л (двигатель 4g93) 1993 ÷ 1996 г.г. вып.

1 — Порядок зажигания: 1-3-4-2

2 — Направление вращения распределителя: Против часовой стрелки

Порядок зажигания и направление вращения распределителя на моделях 2.0 л sohc (двигатель 4g63)

1 — Порядок зажигания: 1-3-4-2

2 — Направление вращения распределителя: По часовой стрелке

Порядок зажигания на моделях 1.6 л (двигатель 4g61) и 2.0 л (двигатель 4g63) dohc

1 — Порядок зажигания: 1-3-4-2

2 — Система прямого зажигания (без распределителя)

Порядок зажигания на моделях 1.8 л (двигатель 4g93) 1997 ÷ 2000 г.г. вып. и 2.4 л (двигатель 4g64) с 1999 г. вып.

1 — Порядок зажигания: 1-3-4-2

2 — Система прямого зажигания (без распределителя)

Порядок зажигания и направление вращения распределителя на моделях 2.4 л (двигатель 4g64)

1 — Порядок зажигания: 1-3-4-2

2 — Направление вращения распределителя: Против часовой стрелки

Порядок зажигания на моделях 2.4 л (двигатель 4g64) dohc

1 — Порядок зажигания: 1-3-4-2

2 — Система прямого зажигания (без распределителя)

Порядок зажигания и направление вращения распределителя на моделях 3.0 л (двигатель 6g72) и 3.5 л (двигатель 6g74)

1 — Порядок зажигания: 1-2-3-4-5-6

2 — Направление вращения распределителя: По часовой стрелке

Порядок зажигания на моделях 3.0 л (двигатель 6g72) dohc

1 — Порядок зажигания: 1-2-3-4-5-6

2 — Система прямого зажигания (без распределителя)

голоса

Рейтинг статьи

Коммутатор

В бесконтактной системе зажигания могут быть установлены коммутаторы типа 3620.3734, HIM-52 или ВАТ10.2 (последние два — венгерского производства).

Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме, приведенной на рис. 9-24. Выходное сопротивление генератора должно быть 100-500 Ом. Осциллограф желательно применять двухканальный. 1-й канал — для импульсов генератора, а 2-й для импульсов коммутатора.

Рис. 9-24. Схема для проверки коммутатора: 1 — разрядник; 2 — катушка зажигания, 3 — коммутатор; 4 — резистор 0,01 Ом ± 1 %, не менее 20 Вт; А — к генератору прямоугольных импульсов; В — к осциллографу

На клеммы «3» и «6» коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика

Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/Ти) равна 1,5. Максимальное напряжение Umax — 10 В, а минимальное Umin не более 0.4 В (рис

9-25, II). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме I.

Рис. 9-25. Форма импульсов на экране осциллографа: I — импульсы коммутатора; II — импульсы генератора; А — время накопления тока; В — максимальная величина тока

Для коммутатора 3620.3734 при напряжении питания 13,5 +0,1 В величина тока (В) должна быть 7,5-8,5 А. Время накопления тока (А) не нормируется.

Для коммутатора HIM-52 при напряжении питания (13,5±0,2) В величина тока должна быть 8-9 А, а время накопления 8-10,5 мс при частоте 25 Гц. Для коммутатора ВАТ10.2 при этом же напряжении и частоте сила тока составляет 7-8 А, а время накопления 5,5-7,5 мс.

Если форма импульсов коммутатора искажена, то могут быть перебои с новообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.

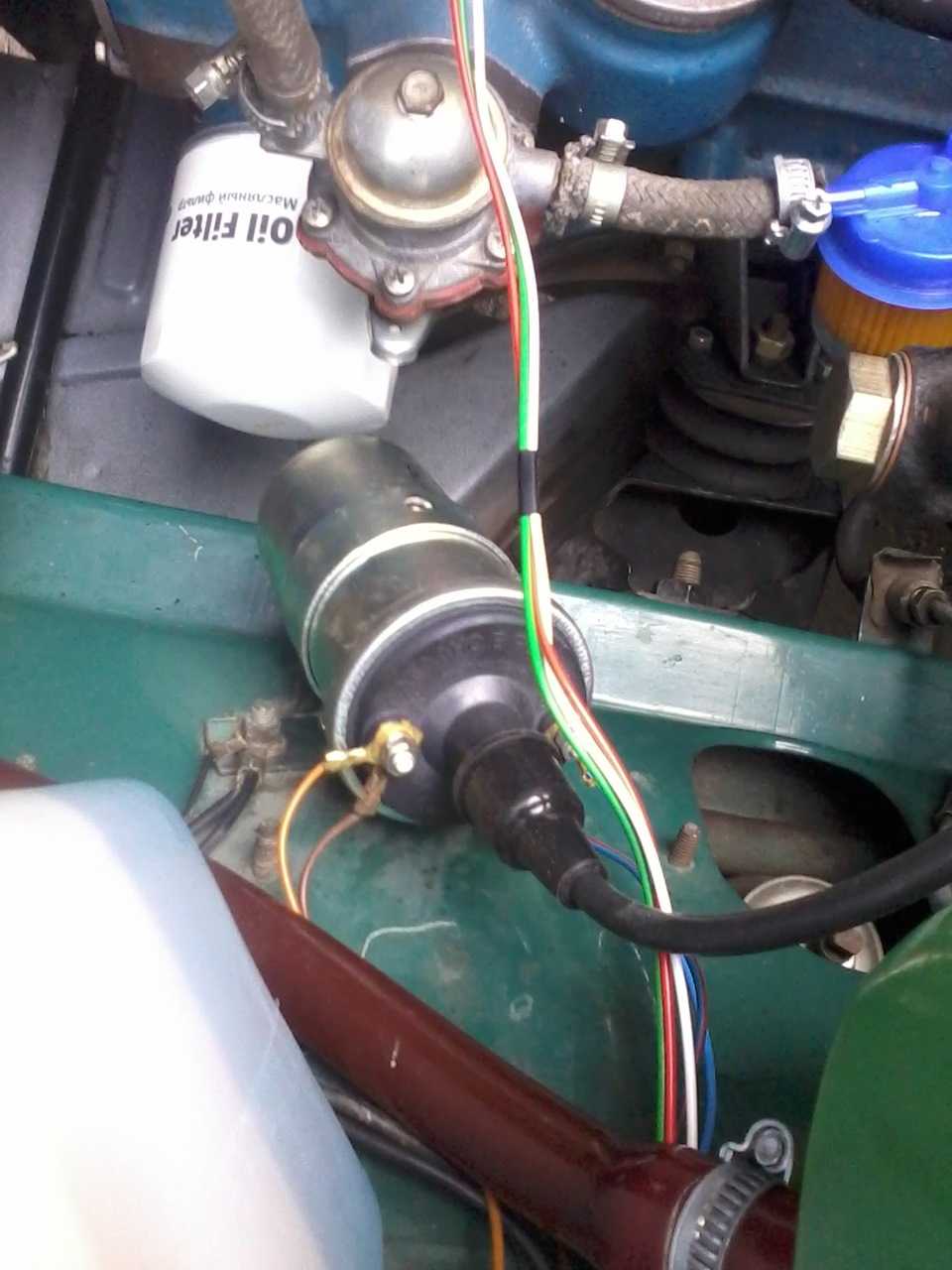

Устанавливаем зажигания на карбюраторной Ниве ваз 21213

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Отличия КСЗ и БСЗ

Вопрос, какое зажигание лучше, контактное или бесконтактное, популярен среди владельцев отечественного транспорта, так как профессионалы часто позиционируют возможность замены аналогового, контактного на усовершенствованное бесконтактное зажигание. Каждая из вариаций имеет как преимущества, так и недостатки, что заставляет автовладельцев взвешивать различия систем, определяя для себя приоритетность каждой из них. Если анализировать характеристики контактной системы, то в её пользу свидетельствуют качества надёжности и простоты обслуживания, сравнительно бюджетной стоимости конструктивных элементов. Бесконтактная конструкция относится к более современным решениям, реже требует регулировки, отличается отсутствием уязвимых контактов, которым свойственно обгорание в процессе эксплуатации. Попробуем детально разобрать, как отличить визуально и по параметрам контактное зажигание от бесконтактного, ориентируясь на основные, предопределяющие разницу, компоненты систем. На замену проблемным элементам пришёл коммутатор, выполняющий задачи контактирующих конструктивных деталей, без сопроводительного образования нагара, за счёт отсутствия в процессе работы потребности в непосредственном механическом контакте. Следующая позиция, чем кардинально отличается контактная система от бесконтактной, заключается в улучшенных технических характеристиках, таких как частотность и напряжение повышенных параметров, предопределяемые особенностями строения катушек, что отображается на эксплуатационном ресурсе свечей. Отличие катушек бесконтактной системы зажигания от аналоговых элементов контактной конфигурации заключается в следующих нюансах:

  1. Катушка зажигания, применяемая в БСЗ, характеризуется превалирующей численностью витков на первичном ярусе. Этот показатель обуславливает сопротивление и величины протекающего тока.
  2. Токопрерыватель бесконтактного зажигания отличается особой надёжностью, за счёт ограничения системой тока на контактах.
  3. Повышенная мощность БСЗ, за счёт модификации более производительной катушкой, отображается положительно на рабочих показателях мотора.
  4. Маркировка катушек для разных систем отличается, предопределяя шифром принадлежность детали.
  1. Бесперебойный запуск мотора, независимо от поры года и температуры за бортом.
  2. Фундаментальное решение проблемы с частичным сгоранием топливной жидкости.
  3. Улучшение динамических параметров функциональности двигателя и машины в целом.
  4. Отсутствие необходимости в частом контролировании состояния элементов системы зажигания.

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

  1. На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
  2. Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.
  3. Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.
  4. Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием Для карбюраторных моторов с бесконтактным зажиганием Для инжекторных 8-клапанных моторов Для инжекторных 16-клапанных моторов
Тип резьбы М 14/1,25 М 14/1,25 М 14/1,25 М 14/1,25
Длина резьбы, мм 19 мм 19 мм 19 мм 19 мм
Калильное число 17 17 17 17
Тепловой корпус Выступает за изолятор свечи Выступает за изолятор свечи Выступает за изолятор свечи Выступает за изолятор свечи
Зазор между электродами, мм 0,5 – 0,7 мм 0,7 — 0,8 мм 0,9 – 1,0 мм 0,9 – 1,1 мм

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием Для карбюраторных моторов с бесконтактным зажиганием Для инжекторных 8-клапанных моторов Для инжекторных 16-клапанных моторов
А17ДВ (Россия) А17ДВ-10 (Россия) А17ДВРМ (Россия) АУ17ДВРМ (Россия)
А17ДВМ (Россия) A17ДВР (Россия) AC DECO (США) APP63 AC DECO (США) CFR2CLS
AUTOLITE (США) 14–7D AUTOLITE (США) 64 AUTOLITE (США) 64 AUTOLITE (США) AP3923
BERU (Германия) W7D BERU (Германия) 14–7D, 14–7DU, 14R-7DU BERU (Германия) 14R7DU BERU (Германия) 14FR-7DU
BOSCH (Германия) W7D BOSCH (Германия) W7D, WR7DC, WR7DP BOSCH (Германия) WR7DC BOSCH (Германия) WR7DCX, FR7DCU, FR7DPX
BRISK (Чехия) L15Y BRISK (Италия) L15Y, L15YC, LR15Y CHAMPION (Англия) RN9YC CHAMPION (Англия) RC9YC
CHAMPION (Англия) N10Y CHAMPION (Англия) N10Y, N9Y, N9YC, RN9Y DENSO (Япония) W20EPR DENSO (Япония) Q20PR-U11
DENSO (Япония) W20EP DENSO (Япония) W20EP, W20EPU, W20EXR EYQUEM (Франция) RC52LS EYQUEM (Франция) RFC52LS
NGK (Япония/Франция) BP6E EYQUEM (Франция) 707LS, C52LS MARELLI (Италия) F7LPR MARELLI (Италия) 7LPR
HOLA (Нидерланды) S12 NGK (Япония/Франция) BP6E, BP6ES, BPR6E NGK (Япония/Франция) BPR6ES NGK (Япония/Франция) BPR6ES
MARELLI (Италия) FL7LP MARELLI (Италия) FL7LP, F7LC, FL7LPR FINVAL (Германия) F510 FINVAL (Германия) F516
FINVAL (Германия) F501 FINVAL (Германия) F508 HOLA (Нидерланды) S14 HOLA (Нидерланды) 536
WEEN (Нидерланды/Япония) 121–1371 HOLA (Нидерланды) S13 WEEN (Нидерланды/Япония) 121–1370 WEEN (Нидерланды/Япония) 121–1372

Как работает схема?

Бесконтактная система зажигания ВАЗ 2109 имеет довольно простой принцип работы, основанный на последовательном включении различных элементов в конструкцию. Электронные компоненты схемы регулируют образование и подачу искры к рабочим органам. Все это работает по следующему принципу:

  1. Вращение стартера приводит в движение распредвал, который, в свою очередь, запускает трамблер.
  2. В трамблере размещен датчик Холла, возле которого находится устройство с отверстием. Оно служит для создания сигнала под воздействием магнитного поля.
  3. Электрический сигнал от трамблера переходит на коммутатор.
  4. Из коммутатора энергия поступает на катушку из двух обмоток. Происходит многократное увеличение заряда, после чего тот поступает на распределитель зажигания.
  5. Ток распределяется по свечам, происходит воспламенение воздушно-топливной смеси.

Для правильного распределения искры происходит следующее:

  1. Датчик, размещенный возле коленвала, передает сигнал на устройства контроля системы.
  2. Контроллеры, в свою очередь, обрабатывают полученную информацию, и создают порядок подачи тока от катушек к свечам.
  3. Катушки создают искры — одну для поджигания воздушно-топливной смеси, вторую — холостую.

Установка зажигания ВАЗ 2121 карбюратор по меткам

ВАЗ 2121, более известный как «Нива», является одной из самых популярных машин в России. Конечно же, у многих автовладельцев возникают вопросы по обслуживанию этого автомобиля. Одним из таких вопросов является установка зажигания. В этой статье мы рассмотрим процесс установки зажигания на ВАЗ 2121 карбюратор по меткам.

Инструменты и материалы

Перед тем, как начать процесс установки зажигания, вам понадобятся следующие инструменты и материалы:

  • Метка времени (тайминговая лента)
  • Ключи
  • Отвертки
  • Щуп проверки зажигания
  • Руководство по ремонту ВАЗ 2121

Шаги установки зажигания

Процесс установки зажигания на ВАЗ 2121 можно разделить на следующие шаги:

  1. Сначала необходимо отключить аккумулятор и снять крышку колпака распределительного вала.
  2. При помощи метки времени найдите верхнюю точку зажигания (ВТЗ) на распределительном валу и установите ее на 0 градусов.
  3. Проверьте положение маркировки маховика двигателя и убедитесь, что она соответствует ВТЗ.
  4. При необходимости, с помощью ключа регулируйте положение распределительного вала, чтобы точка ВТЗ находилась на 0 градусов.
  5. При помощи щупа проверки зажигания установите максимальный зазор между контактами в распределителе (обычно 0,35 мм).
  6. Проверьте целостность и исправность всех проводов, подключенных к распределителю и к катушке зажигания.
  7. Включите зажигание и проверьте, что зажигание происходит вовремя.

После завершения всех указанных шагов проверьте работу двигателя и убедитесь, что он запускается и работает без проблем.

Датчик-распределитель зажигания

В бесконтактной системе зажигания двигателя 21213 применяется датчик распределитель зажигания типа 3810.3706. От распределителя зажигания 30.3706-02 он отличается тем, что вместо кулачка на валике имеется стальной экран 18 (рис. 9-18) с четырьмя прорезями, а вместо контактов прерывателя установлен микроэлектронный бесконтактный датчик 20, действующий на основе эффекта Холла.

Рис. 9-18. Датчик-распределитель зажигания 3810.3706: 1 — валик; 2 — маслоотражательная муфта; 3 — штекерный разъем; 4 — корпус вакуумного регулятора; 5 — диафрагма, 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — опорная пластина центробежного регулятора; 9 — ротор распределителя зажигания; 10 -боковой электрод с клеммой; 11 — крышка; 12 — центральный электрод с клеммой; 13 — уголек центрального электрода; 14 — резистор; 15 — наружный контакт ротора, 16 — пластина центробежного регулятора; 17 — грузик; 18 — экран; 19 — опорная пластина бесконтактного датчика; 20 — бесконтактный датчик; 21 — корпус датчика-распределителя зажигания.

С выхода бесконтактного датчика снимается напряжение, если в его зазоре находится экран. Если же экрана в зазоре нет, то напряжение на выходе датчика близко к нулю.

Проверка датчика-распределителя зажигания на стенде

Датчик-распределитель зажигания 3810.3706 проверяется по такой же методике, как и распределитель зажигания 30.3706-02. Для проверки выполните соединения с катушкой зажигания, аккумуляторной батареей и с коммутатором аналогично схеме системы зажигания автомобиля (см. рис. 9-17).

Для снятия характеристик центробежного и вакуумного регуляторов опережения зажигания выполите на стенде соединения с коммутатором согласно рис. 9-19. Вывод «4» коммутатора 1 соедините с клеммой «+» стенда, вывод «1» — с клеммой «прерыватель» стенда, а выводы «3», «5» и «6» — с датчиком-распределителем зажигания.

Рис. 9-19. Схема для снятия характеристик датчика-распределителя зажигания на стенде: 1 — коммутатор; 2 — датчик-распределитель зажигания; А — к клемме «+» стенда; В — к клемме «прерыватель» стенда

Методика снятия характеристик такая же, как и у распределителя зажигания 30.3706-02. Характеристики центробежного и вакуумного регуляторов опережения зажигания у датчика-распределителя зажигания 3810.3706 показаны на рис. 9-20 и 9-21.

Рис. 9-20. Характеристика центробежного регулятора датчика-распределителя зажигания: А — угол опережения зажигания, град; n — частота вращения валика датчика-распределителя зажигания, мин -1

Рис. 9-21. Характеристика вакуумного регулятора датчика-распределителя зажигания: А — угол опережения зажигания, град; Р — разрежение гПа (мм рт. ст.)

Проверка бесконтактного датчика

На снятом с двигателя датчике-распределителе зажигания датчик можно проверить по схеме, приведенной на рис. 9-22, при напряжении питания 8-14 В.

Рис. 9-22. Схема для проверки бесконтактного датчика на снятом датчике-распределителе зажигания: 1 — датчик-распределитель зажигания; 2 — резистор 2 кОм; 3 — вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм; 4 — вид на штепсельный разъем датчика-распределителя зажигания

Медленно вращая валик датчика-распределителя зажигания, измерьте вольтметром напряжение на выходе датчика. Оно должно резко меняться от минимального — не более 0,4 В, до максильного — не более, чем на 3 В меньшего напряжения питания.

На автомобиле датчик можно проверить по схеме, приведенной на рис. 9-23. Между штепсельным разъемом датчика-распределителя зажигания и разъемом пучка проводов подключается переходной разъем 2 с вольтметром Включите зажигание и, медленно поворачивая ключом коленчатый вал, вольтметром проверьте напряжение на выходе датчика. Оно должно быть в указанных выше пределах.

Рис. 9-23. Схема для проверки бесконтактного датчика на автомобиле: 1 — датчик-распределитель зажигания; 2 — переходный разъем с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 — вид на штепсельный разъем датчика-распределителя зажигания

Понравилась статья? Поделиться с друзьями:
Avto Expert
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
