Классификация, устройство и принцип работы грм двигателя

Возможные неисправности в ГРМ

Так как газораспределительный механизм состоит из большого количества деталей, логично будет предположить, что существует большой риск его поломки. Среди самых распространенных причин можно выделить следующие:

Износ подшипников или толкателей клапана — можно определить по повышенному шуму мотора;

Неполадки с гидрокомпенсаторами — проявляются в виде стука при работе двигателя;

Прогорание клапанов или образование нагара в системе;

Износ сальников клапана — масло попадает в систему и начинает сгорать в цилиндрах;

Износ ремня или цепи ГРМ — падает мощность двигателя, он шумит, происходят сбои в фазах работы.

Стоит сказать, что на современных авто ГРМ выполнен достаточно качественно, это значительно повышает его эксплуатационный срок. Ведь если, например, взять газораспределительный механизм ВАЗ 2106, то можно увидеть, что он нуждался в постоянном уходе, регулировке клапанов и замене тех или иных деталей.

Признаки, по которым можно определить, что газораспределительный механизм неисправен, — это посторонние звуки в выпускном и впускном трубопроводах (хлопки или шум), уменьшение компрессии, металлический стук или падение мощности двигателя. Появление этих признаков сигнализирует о том, что ГРМ неисправен и необходим его ремонт.

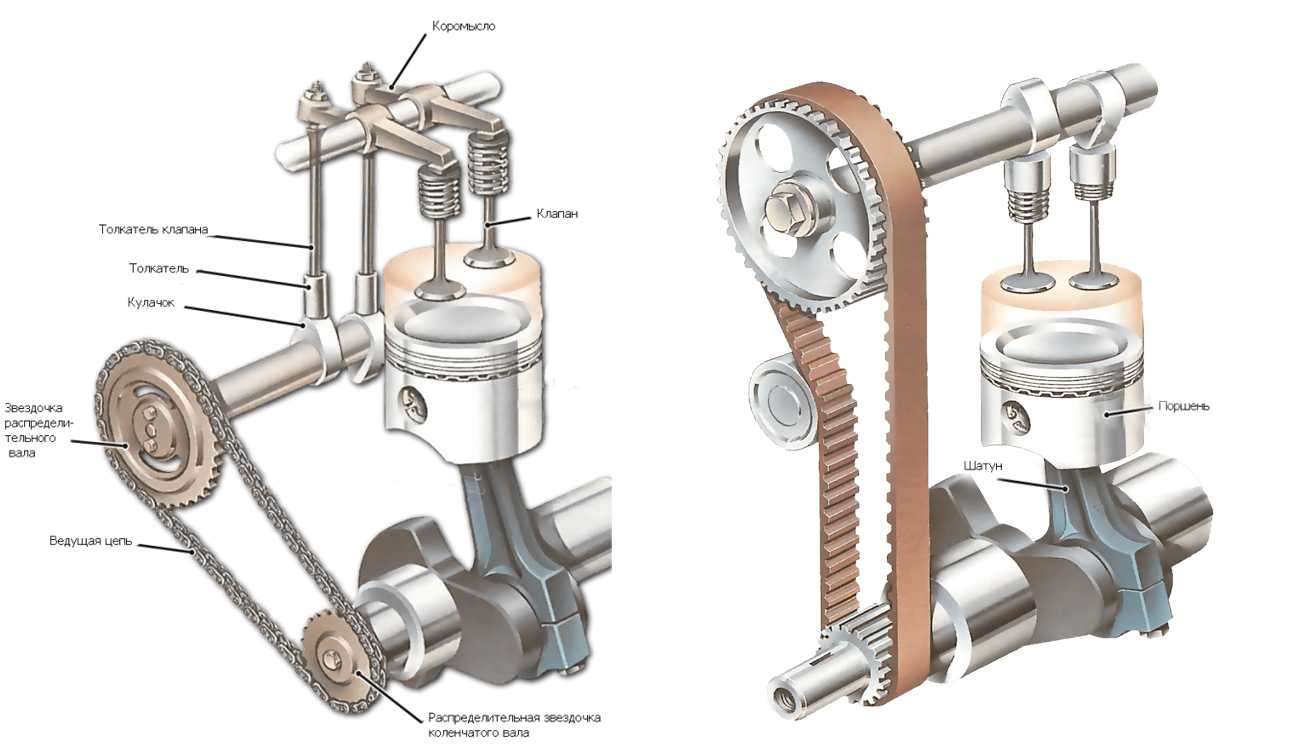

Привод распредвала: общая информация

Привод распредвала от коленвала может осуществляться тремя различными способами: с помощью ремня (ременная передача), цепи (цепная передача), а если конфигурация двигателя предусматривает нижнее расположение распредвала, то с помощью зубчатых шестеренок. Самым надежным по праву считается именно цепной привод, но он отличается сложностью конструкции и высокой ценой. Ременной же привод гораздо проще, но и ресурс работы у его ремня ниже, а если тот порвется, последствия могут быть плачевными.

Если ремень обрывается, то работа распредвала останавливается, а коленвал продолжает работать. Чем же это грозит? Если двигатель многоклапанный, то при работе поршни будут ударяться о клапаны, которые остаются в открытом состоянии. Это может не только повредить стержни, но и направляющие втулки. Может даже разрушиться сам поршень. В простых двуклапанных двигателях такой проблемы нет, поэтому там ремонт ограничивается всего лишь заменой ремня.

Если обрывается ремень газораспределительного механизма на дизельном двигателе, то последствия будут еще тяжелее, чем на бензиновом. Поскольку камера сгорания находится в поршнях, у клапанов очень мало места. Так что если клапан зависает в открытом положении, то разрушаются на только стержни и втулки, но и распредвал, подшипники, толкатели, есть высокий шанс деформации шатунов. А если ремень обрывается на высоких оборотах, то можно даже повредить блок цилиндров.

Управление фазами газораспределения

В конструкции современного двигателя за последние годы произошли серьезные изменения. Речь идет о появлении управляющих систем на основе микропроцессоров (ЭБУ). На фоне постоянного роста цен на топливо и ужесточения экологических норм приоритетной задачей двигателестроения стала не только мощность агрегатов, но и экономичность.

Понизить расход топлива и улучшить эксплуатационные показатели ДВС без потерь мощности удалось благодаря появлению распределенного впрыска и систем контроля работы ГРМ. Такие системы изменения фаз газораспределения (англ. Variable Valve Timing, VVT) получили международное признание и активно используются ведущими автопроизводителями по всему миру.

Изменение фаз газораспределения (среди автомехаников данная система получила обиходное наименование «фазовращатель») позволят реализовать оптимальную синхронизацию впуска и выпуска применительно к конкретным условиям работы двигателя на разных режимах.

Работа указанной системы заключается в том, что она контролирует скорость вращения распредвалов ГРМ. Система немного проворачивает распределительный вал в направлении его вращения, позволяя клапанам открываться раньше при необходимости. Это означает, что в современном моторе распредвал больше не вращается с неизменной скоростью относительно коленвала.

Главной задачей становится наиболее эффективное наполнение цилиндров в зависимости от режима работы мотора. Представим машину, которая движется практически по инерции, хотя водитель продолжает слегка нажимать на газ. Система динамично определяет отсутствие нагрузки на двигатель в такие моменты и регулирует фазы газораспределения. Для режима холостого хода потребление топлива должно быть сведено к минимуму, так как подавать рабочую топливно-воздушную смесь в полном объеме не имеет никакого смысла. Система VVT постоянно следит за работой силового агрегата и активно управляет вращением распределительных валов.

Дальнейшее развитие подобных систем привело к появлению решений, в которых отмечено использование кулачков распредвала различной формы. Такая схема позволила ступенчато изменять продолжительность открытия и высоту подъема клапана. Данная система изменения фаз газораспределения является наиболее совершенной и активно развивается сегодня, основываясь на динамичном регулировании высоты подъема впускных клапанов.

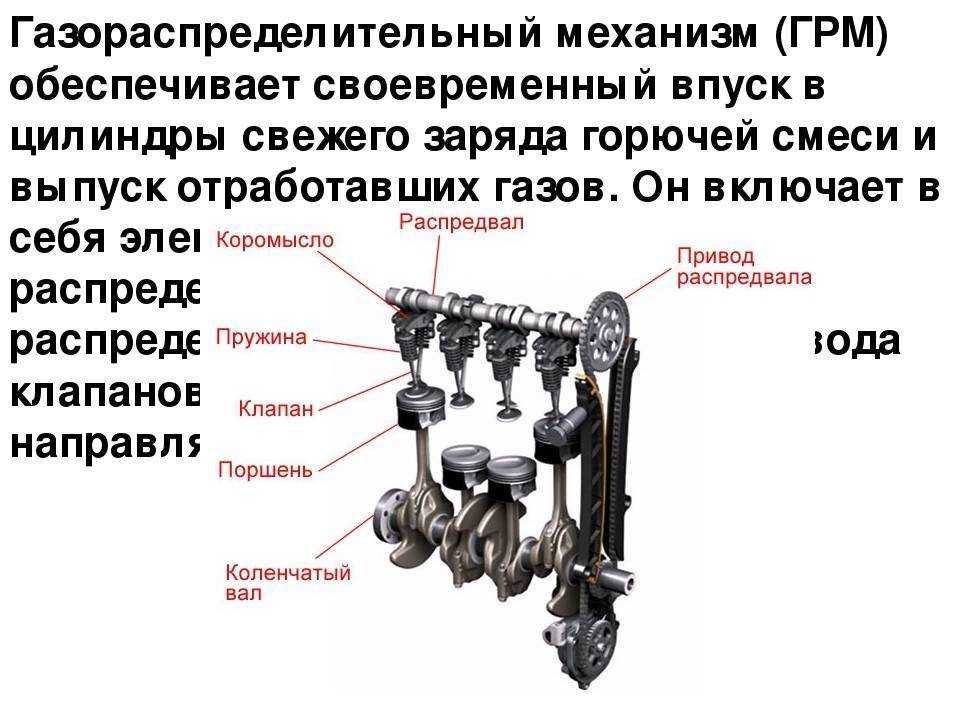

В легковом автомобиле двигатель не сможет функционировать должным образом без четкой и слаженной работы ГРМ. Он отвечает за своевременный впрыск горючего в цилиндры, а также выводит из системы отработанный газ. Еще одна важная особенность — метки ГРМ. Нужно четко соблюдать их, в противном случае впрыск и выпуск газов собьются.

Это устройство обладает сложной конструкцией. ГРМ состоит из таких деталей и механизмов: приводные элементы, распределительный вал и распределительная шестерня, элементы привода клапана, непосредственно клапан и пружины, а также направляющие втулки. Работа газораспределительного механизма синхронизируется с зажиганием и впрыском.

Приводы клапанов

В современных двигателях внутреннего сгорания существует несколько схем приводов клапанов:
• Гидравлические толкатели
• Роликовые рычаги
• Коромысла

Гидротолкатели или гидрокомпенсаторы

Гидротолкатели или гидрокомпенсаторы зазора находятся в направляющих отверстиях ГБЦ, на одной оси отверстий клапанов. При работе двигателя, гидравлические толкатели устраняют шумы, а сам механизм газораспределения работает более плавно и мягко. При наличии гидрокомпенсаторов не нужно регулировать зазоры в клапанном механизме. Толкатель выполнен из корпуса, цилиндра, плунжера, пружины и обратного клапана.

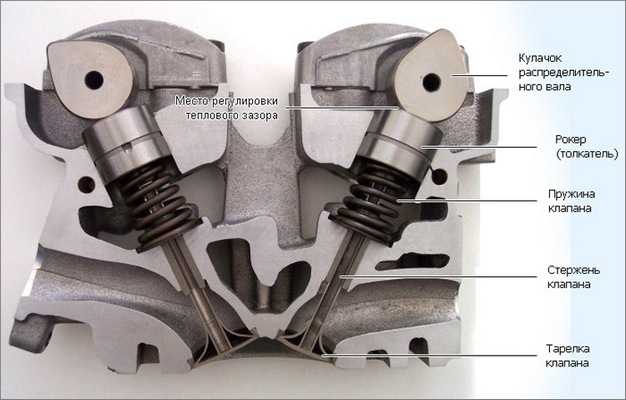

Рокер

Роликовый рычаг, он же рокер передает усилие от кулачка распределительного вала на стержень клапана при вращении – рокер принимает на себя поступательное усилие штанги толкателя и передает это движение на стержень клапана.

Коромысло

Коромысло являет собой двуплечный рычаг – на одном конце сделан закаленный боёк которым нажимается клапан, на другом винт для регулировки теплового зазора.

В конструкции ГРМ, где установлены роликовые рычаги, есть ряд преимуществ – уменьшается трение между деталями, масса всего агрегата меньше и его габариты соответственно.

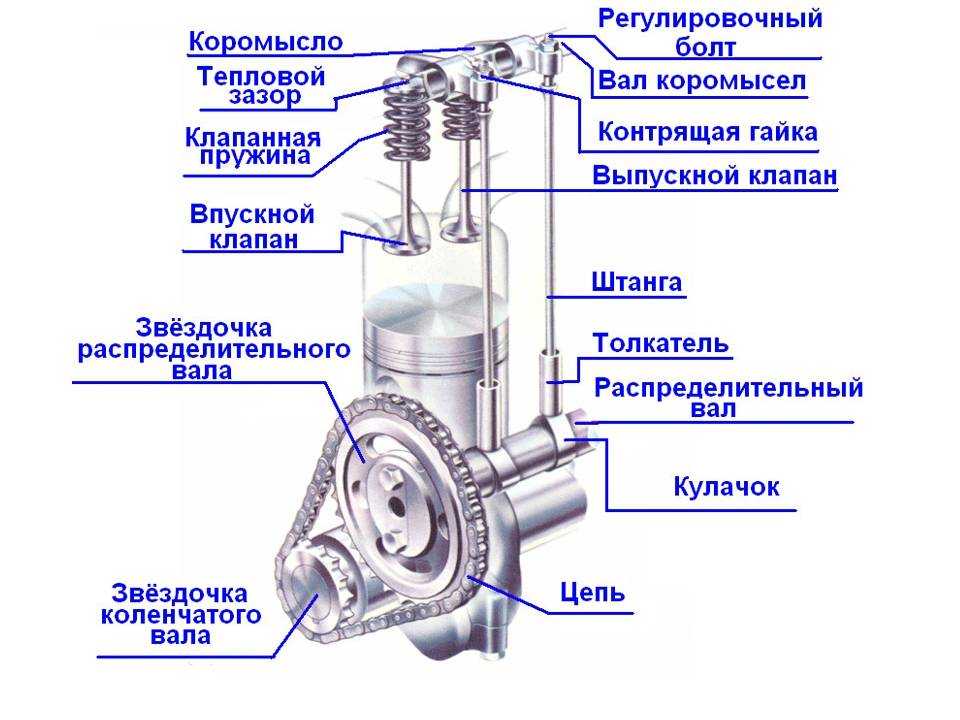

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

1. распределительного вала ;
2. толкателей ;
3. клапанов ;
4. коромысла ;
5. штанги ;
6. привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм. Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров . Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

Штанги служат для передачи усилия от толкателей к коромыслам. Штанги толкателей могут иметь форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках. Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Устройство ГРМ

Газораспределительный механизм имеет следующие основные элементы:

1. Распределительный вал. Открывает клапаны в определенной последовательности в зависимости от порядка работы цилиндров. Его изготавливают из чугуна или стали, и подвергают закалке токами высокой частоты трущиеся поверхности. Он может быть смонтирован в головке блока цилиндров или в картере. В многоклапанных двигателях расположено два распределительных вала, один из которых управляет впускными клапанами, а другой выпускными. Вращение вала происходит на цилиндрических опорных шейках. Прямое или непрямое воздействие на клапана осуществляется кулачками, расположенными на валу. Каждый кулачек соответствует одному клапану.

2. Привод клапанов. Клапаны приводятся в движение различными способами: при расположении распредвала в картере, усилие от кулачков передается на толкатели, штанги и коромысла.

Коромысло (рокер или роликовый рычаг) выполнено из стали, его устанавливают на полую ось, зафиксированную в стойках головки цилиндров. Одна его сторона упирается в кулачек вала, а другая давит на торец стержня клапана. При работе двигателя клапаны нагреваются и удлиняются, что грозит им неполной посадкой в седло. Поэтому между клапаном и коромыслом обязательно соблюдают тепловой зазор.

Также кулачек может воздействовать на клапан через рычаг или непосредственно на его толкатель. Толкатели могут быть выполнены в механическом (жестком), роликовом варианте или в виде гидрокомпенсатора. Первый вид из-за шумности почти не используется, а последний отличается мягкостью и отсутствием необходимости осуществления регулировок. Роликовые толкатели используют в форсированных и спортивных двигателях.

3. Механизм привода распределительного вала. Осуществляется цепной, ременной или шестеренной передачей. Цепная отличается надежностью, до сложна в устройстве и дорога, ременная дешевле, но менее надежна, и в случае порыва ремня может повлечь за собой повреждение двигателя за счет удара клапанов о поршни.

4. Клапаны. Предназначены для открытия и закрытия впускного и выпускного канала. Состоят из стержня и головки, на которой имеется узкая, скошенная под углом фаска, плотно прилегающая к фаске седла, для чего их взаимно притирают. Головки впускных клапанов делают большими, чем выпускных. Но выпускные сильнее нагреваются, поэтому изготавливаются из жаропрочной стали и внутри наполнены натрием для лучшего охлаждения.

Цилиндрический стержень клапана сверху выточен для крепления пружины, не дающей ему оторваться от коромысла, которая упирается в шайбу на головке, и фиксируется упорной тарелкой. Стержень помещается в направляющую втулку, запрессованную в головку цилиндров, чтобы масло не попадало в камеру сгорания, на него надевают маслоотражающий колпачок.

Эволюция: верхняя и нижняя компоновка клапанов

Двигатель внутреннего сгорания в процессе эволюции получил нижнеклапанную и верхнеклапанную схему компоновки клапанов. Нижнеклапанный двигатель представляет собой ДВС с нижним расположением клапанов. Конструкция газораспределительного механизма двигателя с нижним расположением клапанов подразумевает то, что тарелка клапана направлена вверх. Клапаны перевернуты и расположены не сверху цилиндра двигателя, а сбоку. Моторы с нижнеклапанной схемой получили аббревиатуру SV (англ. side-valve), что означает «боковой клапан».

Главным отличием моторов типа SV становится относительная простота нижнеклапанного двигателя сравнительно с моторами типа OHV, SOHC, DOHC и т.д. К недостаткам относят низкую эффективность наполнения камеры сгорания топливно-воздушной смесью. Это означает, что нижнеклапанный двигатель менее эффективен и потенциально имеет меньшую степень форсировки. Вторым серьезным недостатком стала явная склонность моторов подобного типа к перегреву.

Нижнеклапанные двигатели были широко распространены на гражданских авто и другой технике до середины 20-го века, хотя с самого начала эпохи двигателестроения высокофорсированные гоночные авто получали более совершенные схемы устройства механизма газораспределения.

Сегодня подавляющее большинство ДВС оснащены газораспределительными механизмами с верхним расположением клапанов. Такая схема компоновки быстро вытеснила нижнеклапанную в 60-е, когда мощность двигателя стала приоритетной задачей для инженеров. Верхнеклапанный ГРМ позволял избавиться от множества дополнительных деталей, которые конструктивно необходимы для реализации нижнеклапанной схемы. Верхнее расположение позволило кулачкам распредвала напрямую и без потерь давить на штоки клапанов. Устойчивая работа ДВС на максимальных оборотах, эффективное наполнение цилиндров и возросшая мощность стали результатом применения верхнеклапанной схемы.

Верхнее расположение клапанов заметно упростило ремонт и обслуживание силового агрегата. Размещение распределительного вала в верхней части мотора сделало возможным снижение общей массы, уровня шума и вибраций в процессе работы силового агрегата. Более того, верхнеклапанная конструкция позволила ГРМ и двигателю эволюционировать дальше, так как стало возможным увеличение количества клапанов на один цилиндр (сегодня моторы могут иметь 8,16, 24 и более клапанов). Также появилась возможность реализовать установку не одного, а сразу двух распредвалов (один вал для впускных, а другой вал для выпускных клапанов). Главным недостатком верхнеклапанной конструкции считается цепная или ременная система привода клапанов.

Возможные неисправности ГРМ

Судить о неисправности газораспределительной системы можно по следующим внешним признакам:

1. Уменьшение компрессии, хлопки в трубопроводах. Происходит по причине неплотного прилегания клапанов к седлам из-за образовавшегося нагара, раковин на рабочей поверхности, при деформации головок клапанов, прогорании клапана, поломке пружин, заедании стержня во втулке или отсутствием зазора между клапаном и коромыслом.
2. Падение мощности и резкие металлические стуки происходят из-за неполного открытия клапанов. Причиной неполадки выступает большой тепловой зазор или отказ гидрокомпенсатора.
3. Износ шестерни распредвала, втулок и осей коромысел, направляющих втулок клапанов, заметное осевое смещение распределительного вала.

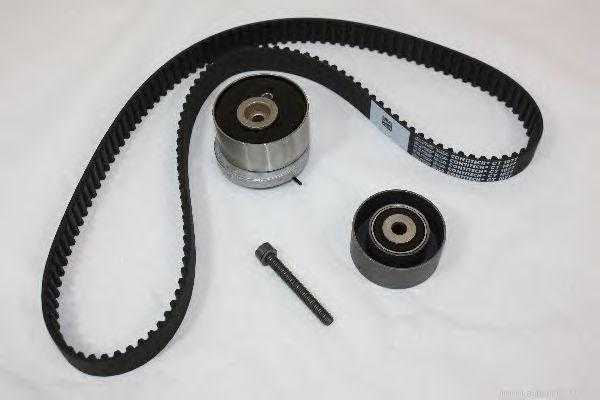

4. Выход из строя цепи, зубчатого ремня, а также успокоителя для цепи, и натяжителя для зубчатого ремня.

Слайд 14Контрольные вопросы1. Для чего предназначен ГРМ?Предназначен для своевременного впуска в цилиндры

воздуха и выпуска отработавших газов.2. Что включает в себя ГРМ?Распределительный вал, толкатель, штанга, регулировочный винт, коромысло, ось коромысла, тарелки, сухарики, клапана впускной и выпускной, пружины, втулки.3. Что называют фазами газораспределения?Фазами газораспределения называют продолжительность открытия клапанов.4. Почему диаметр тарелок впускных клапанов больше, чем у выпускных?Для лучшего наполнения цилиндров.5. Почему на клапане устанавливают две пружины?Наличие двух пружин уменьшает их размеры и облегчает условия работы.6. Какие детали и в какой последовательности передают движение от коленчатого вала к клапанам?Шестерня коленчатого вала- шестерня распределительного вала- кулачок распределительного вала – толкатель – штанга – регулировочный винт – коромысло нажимает на стержень клапана и, преодолевая сопротивление пружин, открывает клапан.

Поломки ГРМ и их причины

Внешними признаками поломок элементов газораспределительного механизма становятся металлические стуки в головке блока, падение мощности двигателя, синий цвет выхлопа, выстрелы глушителя, звонкие детонационные стуки, перегревы мотора.

Клапаны, погнутые в результате обрыва ремня

К причинам неисправностей ГРМ автомеханики относят износ деталей (при выработке ресурса двигателя), нарушение правил эксплуатации силового агрегата (экстремальные нагрузки, работа на максимальных оборотах), использование загрязненных смазок, бензина с примесями, смолами.

Это ведет к появлению распространенных поломок газораспределительного механизма:

• повышенному износу подшипников;
• нагару на клапанах;
• увеличению тепловых зазоров клапанов;
• деформациям пружин клапанов;
• неисправностям гидрокомпенсаторов;
• зависанию клапанов;
• удлинению цепи ГРМ;
• обрыву ремня ГРМ;
• износам зубчатого шкива, направляющих втулок, стержней клапанов, маслоотражающих колпачков.

Диагностика износа ГРМ усложняется сходством симптомов с неисправностями других систем двигателя. Для точного определения поломки необходим демонтаж головки блока цилиндров. При запоздавшей диагностике назревающих поломок к серьезным последствиям приводят обрывы ремня ГРМ, зависание клапанов.

Зависание клапанов бывает вызвано нагаром, резонансом, ослаблением пружин клапанов. Неисправность требует полной разборки механизма, в крайнем случае – замены клапанов. Обрыв ремня ведет к загибу, деформации клапанов, направляющих втулок, отрыву штоков. Может понадобиться замена клапанов, капитальный ремонт всего двигателя (включая замену поврежденного блока цилиндров).

Как же уберечь ГРМ от поломок?

Во-первых, всегда нужно использовать только качественное топливо. Если оно будет с посторонними примесями, могут засориться выходы клапанов, будет давать перебои двигатель. То же самое касается и комплектующих — бракованные запчасти долго не проработают и нанесут только вред. Так что всегда стоит выбирать для своего авто только лучшие детали и расходные материалы.

Не менее важный фактор — правильная эксплуатация. Не стоит подвергать автомобиль перегрузкам, которые будут вредными для него. Перегрев двигателя, работа с неисправными узлами, длительная эксплуатация без техобслуживания снижают срок работы машины и разрушают ее узлы и детали. Поэтому правилами эксплуатации авто также не стоит пренебрегать.

Принцип работы

Работу газораспределительного механизма сложно рассматривать отдельно, в отрыве от рабочего цикла двигателя. Ведь его основная задача – это вовремя открыть и закрыть клапана на определенный промежуток времени. Соответственно на такте впуска открываются впускные, а на такте выпуска – выпускные. То есть фактически механизм должен реализовывать рассчитанные фазы газораспределения.

Технически это происходит следующим образом:

1. Коленчатый вал передает крутящий момент посредством привода на распределительный.
2. Кулачок на распределительном валу нажимает на толкатель или коромысло.
3. Клапан перемещается внутрь камеры сгорания, открывая доступ свежему заряду или отработавшим газам.
4. После того как кулачок проходит активную фазу воздействия, клапан возвращается на место под действием пружины.

Стоит также отметить, что за полный рабочий цикл распредвал совершает 2 оборота, попеременно открывая клапана в каждом цилиндре, в зависимости от порядка их работы. То есть, например, при схеме работы 1-3-4-2 в один и тот же момент времени в первом цилиндре будут открыты впускные клапаны, а в четвертом выпускные. Во втором и третьем клапаны будут закрыты.

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

• возникновение нагара на поверхности клапанов и гнезд;
• формирование раковин на рабочих фасках и искривление головки клапана;
• неисправность пружин клапанов.

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

1. определяют фазы газораспределительного механизма автомобиля;
2. измеряют тепловой зазор между клапаном и коромыслом;
3. измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Фазы газораспределения

Фазами газораспределения принято считать начало открытия и момент закрытия клапана, выраженный в градусах угла поворота коленвала относительно мертвых точек. Лучшая очистка цилиндра от выхлопных газов достигается при открытии выпускного клапана до наступления нижней мертвой точки (НМТ), и закрытии после ВМТ. Наполнение цилиндров воздухом или горючей смесью происходит при открытии впускного клапана до прохождения им ВМТ, и закрытии после НМТ. Период одновременного открытия обоих клапанов называется их перекрытием.

Фазы подбираются на заводе-изготовителе двигателя экспериментальным путем, и зависят от его конструкции и быстроходности. При этом колебание газов используется таким образом, что перед закрытием впускного клапана перед ним находится волна давления, а перед закрытием выпускного – волна разрежения. Такой подбор фаз обеспечивает одновременное улучшение заполнения цилиндров воздухом или смесью, а также их очистку от выхлопных газов.

Установка механизма газораспределения осуществляется при помощи меток на шестернях. Отклонение от нормы на пару зубов или звездочек может привести к удару клапана о поршень и поломке двигателя. Постоянство фаз сохраняется при наличии теплового зазора в клапанном механизме, нарушения которого вызывают уменьшение или увеличение продолжительности открытия.

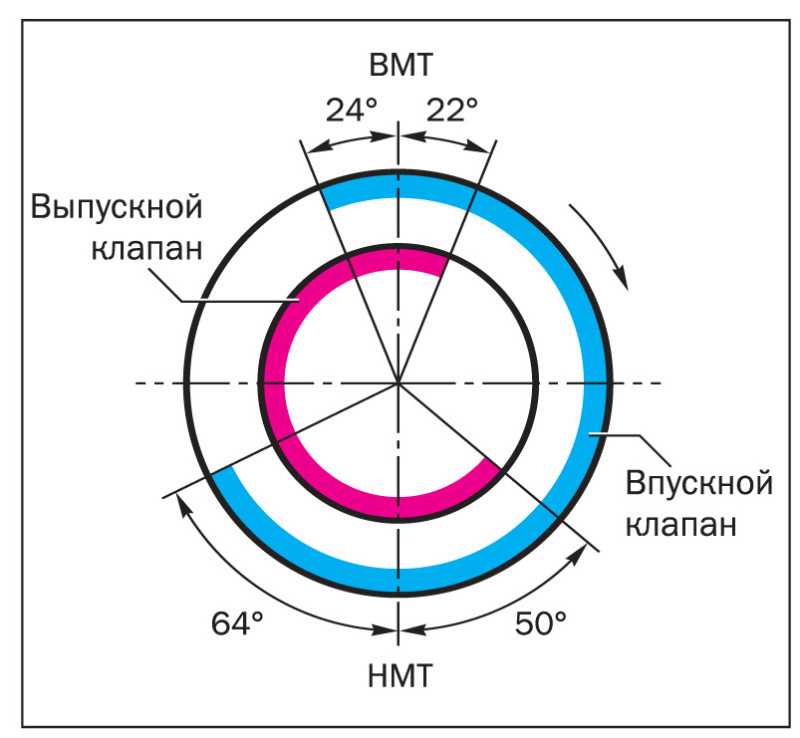

Для каждого двигателя завод-изготовитель указывает фазы газораспределения в виде диаграммы, где показаны моменты открытия, закрытия, и перекрытия клапанов.
