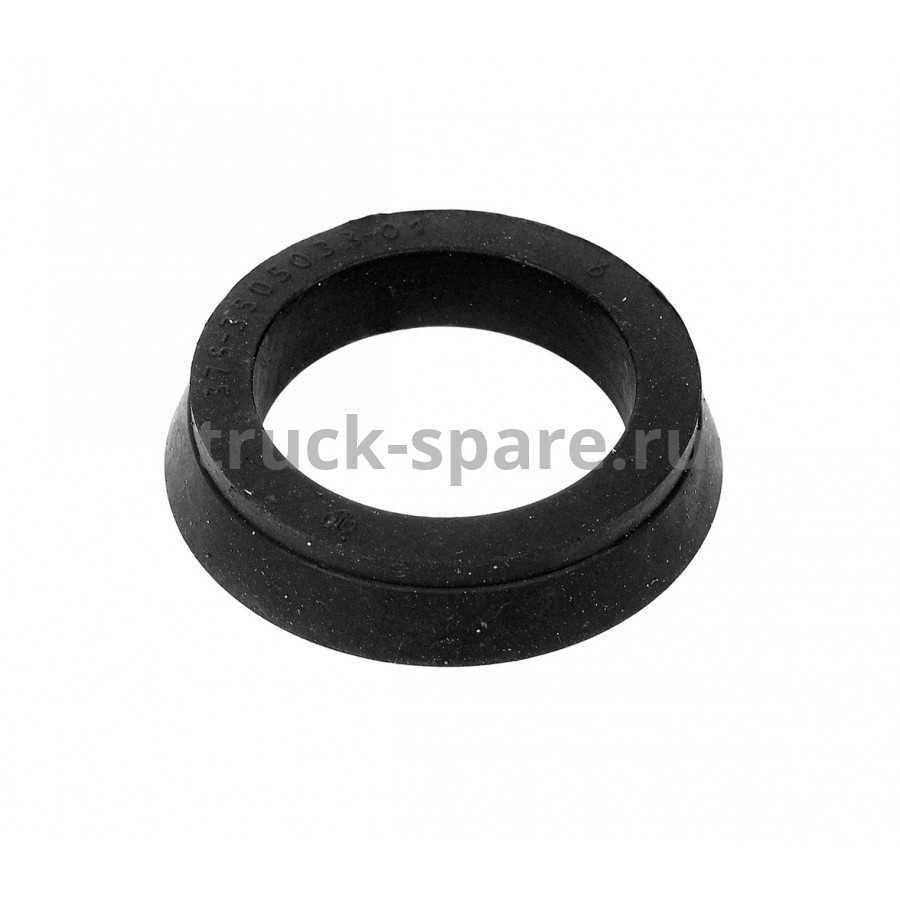

Манжета тормозного цилиндра

Обратите внимание на полезные ответы в этой теме!

__________________ У меня Волга и не жалею. Никого не ЖАЛЕЮ Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Я добрый. Да мне просто на всех зла не хватает!

Кстати в каталожном номере вроде ошибка — 0204703525 выглядит более правильным.

Также должна быть деталь 3302-3510008-10 — «Усилитель вакуумный с главным цилиндром тормозов и кронштейном»

Кстати в каталожном номере вроде ошибка — 0204703525 выглядит более правильным.

Также должна быть деталь 3302-3510008-10 — «Усилитель вакуумный с главным цилиндром тормозов и кронштейном»

только сейчас нашёл в Москве: к 13 декабря его мне должен привезти однополчанин (он из первопристольной, летчиком на пасажирских линиях сейчас работает- как раз будет рейс на Питер) цена 710руб.

Как заменить манжеты тормозных цилиндров

Тормозная система любого автомобиля отвечает за безопасность на дороге

Именно поэтому ее важно содержать в надлежащем состоянии, чтобы ее неисправность не стоила жизни водителю или пассажирам. В этой статье мы расскажем, как производится диагностика неисправности уплотнителей тормозной системы, а также как выполняется замена манжеты тормозного цилиндра

Когда менять манжеты?

В любой тормозной системе имеется большое количество металлических трубок, соединенных при помощи металлических креплений и уплотненных манжетами. Манжеты предотвращают утечку тормозной жидкости через движущиеся части и обеспечивают герметичность тормозной системы.

Главным признаком неисправности манжеты являются снижение эффективности торможения и понижение уровня тормозной жидкости в бачке. Для начала нужно найти конкретное место утечки. Для этого нужно поочередно изучить каждое колесо автомобиля. Если на нем имеются следы тормозной жидкости, то это явный знак о том, что в данном тормозном цилиндре имеется неисправный уплотнитель, который нужно заменить. После этого, диагностике подлежат тормозные магистрали и главный цилиндр.

Найденные следы тормозной жидкости говорят о нарушении герметичности элемента, которое происходит по вине изношенных уплотнителей.

Как поменять манжету главного тормозного цилиндра + Видео

Если неисправность коснулась главного тормозного цилиндра, то вам необходимо приобрести специальный ремонтный комплект, потому как в нем установлена не одна манжета.

Установите автомобиль на скорость и слейте тормозную жидкость из бачка и тормозного цилиндра. Для этого открутите сливной болт с пружиной на конце цилиндра, а энергичным нажатием на педаль – выдавите остатки.
Далее необходимо открутить от главного тормозного цилиндра магистрали. Их крепления выполнены в виде металлических штуцеров, которые можно открутить при помощи гаечного ключа. Теперь выкрутите крепления цилиндра и снимите его.
Затем последует разборка цилиндра и замена старых частей новыми

Обратите внимание на расположение манжет внутри цилиндра. Их установка должна быть строго идентичной, в противном случае вы рискуете снизить эффективность торможения многократно.

В процессе установке проявляйте осторожность и не пользуйтесь слишком острыми инструментами. Это связано с тем, что малейшая трещина на уплотнителе приведет к его скорейшему износу, что, в лучшем случае, снова заставит вас лезть в тормозную систему, а в худшем – сдавать разбитую машину в металлолом

После ремонта цилиндра, он устанавливается на место, а к нему подключаются штуцера магистралей. Залейте тормозную жидкость и прокачайте систему, чтобы избавиться от воздуха, который тоже ухудшает торможение.

На этом замена манжеты главного тормозного цилиндра завершена. Как видите, это совсем не сложно.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
Проверьте целостность расширительного бачка и уровень жидкости в нем.
Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

Откройте крышку расширительной емкости и посадите на водительское место помощника.
Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
Снимите расширительный бачок.
Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Ремонт главного тормозного цилиндра газель бизнес бош

ВУТ+ГТЦ Bosch

Вмеру надоел ГВУТ и вся эта система. Было решено ставить ВУТ Бошевский. Поставил, всё сделал. Педаль тормоза мягче газа, ход большой(по сравнению с ГВУТом), хватает мёртво.

Но радость была не очень долгой) После резкого торможения, передок стал периодически хватать/не хватать. Нигде ничего не течёт, все магистрали и шланги новые и без всяких переходников. Цилиндры, колодки, барабаны — всё новое, менялось летом.

У меня два вопроса: — В чём проблема, побольше прокачать систему ?? — Есть ли разница, передний/задний контур к какому выходу ГТЦ подключать ?? Вроде как бы не наш девайс, не должен сразу так работать)

Подключил вот так(ближний к ВУТ выход на ГТЦ — перед, дальний — зад): . ГТЦ. ВУТ. . \. /. . О-О-(—). . /. \. . Зад. Перед.

Сдаётся мне, что здесь наоборот) Вот кто-то с форума, вроде этого, ставил себе Бошевский. Только не помню где и кто(.

Может кто подскажет, у кого такой же набор стоИт ??

redhand_13th писал(а): Сдаётся мне, что здесь наоборот) Вот кто-то с форума, вроде этого, ставил себе Бошевский. Только не помню где и кто(.

Может кто подскажет, у кого такой же набор стоИт ??

У меня его и не было, колдуна)

Такое ощущение, что откуда-то подсекает воздух. Может быть это из места крепления бачка с ГТЦ ?? Хотя опять, это же не ГАЗовские запчасти..

Ещё такая мысль, может и бредовая.

Это ж ГТЦ для ГАЗельки, там дисковый перед, а размером он маленький такой(ГТЦ), может банально не хватает ему прокачать 4_ре РТЦ ?? У меня барабанные тормоза.

Вот у меня тоже такие мысли, про бракованный ГТЦ. Зад всегда хватает мёртво, а перед как-то странно. Но когда всё хватает сразу, то тормоза просто изумительные.

Со старой системой ГВУТ перед всегда хватал мёртво. Но как-то раз заметил, что задница в юз, а перед нет. Сначала прокачали всё. Вроде норм стало, потом снова так же. Поменял цилиндры спереди(барабаны уже новые были) и шланги — ничего не изменилось кардинально. Потом ваще сработал разделитель и заблокировал перед. Был куплен новый разделитель — не помогло. Открутил клапан на разделителе и стало всё норм, и тормозуха не текла. Поменял систему, магистрали и получил такие чудеса. И ещё было замечено, что правая сторона похуже хватает. Уж и не знаю, сколько можно прокачивать это дело

Реально подозреваю на неисправный ГТЦ. Может отдельно получиться купить его и поменяю тогда.

А ещё один вопросик — при нажатии на педаль тормоза подскакивают ХХ, а потом приходят в норму, это нормально ??

Колянчик , сцепление не трогал, так и продаётся с заглушенной писулькой этой). Ещё видел в продаже с двумя заглушенными такими выводами. Взял за 5 т.р. Чуть ли не в каждом магазине у нас лежат такие, только цена разнится. От 3900 до 5300. Причём 3900 это в ДеталиГаз. Хз, может там без пластины и трубок медных. У меня была уже и пластинка переходная, чтобы на кронштейн прикрутить и две медные трубки, длиной 1 м с двумя штуцерами 10*1(на ГТЦ) и 10*1.25.

Почитал на АллГазе про сей девайся, и судя по фоткам, народ подключает следующим образом — выход ГТЦ, ближний к ВУТ — зад, дальний — перед. Перекрутил у себя, и, вроде как, стало лучше, даже не прокачивая. Только педалька потуже теперь. Как прокачаю, в очередной раз, отпишусь

Ремонт газового обогревателя ballu своими руками
Как сделать хмель
Как сделать чтобы пришла любовь
Чоппер своими руками
Пророщенное пшено как сделать

Тормозная система автомобиля ГАЗ-66 и нюансы ее эксплуатации

Тормозная система автомобиля – это одна из двух важнейших система автомобиля от работоспособности которых напрямую зависит жизнь водителя, пассажиров и всех, кто движется по дороге вокруг него. Вторая система – рулевое управление, но сегодня нас интересует не она. ГАЗ 66 является примером первого высоко проходимого полноприводного грузовика. Он предназначался для армии, поэтому в советское время его иметь могли только лишь различные структуры, куда он выделялся. О его армейском прошлом прямо говорит компоновка кабины, где отсутствует капот, а двигатель расположен в кабине.

Это сделано для того, чтобы при погрузке ГАЗ 66 в транспортный самолет он там занимал мало места и поставить их можно было плотно между собой. Кстати, важную роль в таких полетах играла и тормозная система машины, так как именно она заставляет автомобиль стоять на месте неподвижно, а не кататься по салону самолета.

Общее устройство

Тормозная система автомобиля ГАЗ 66 имеет следующие назначение: снижение скорости автомобиля или его полная остановка путем создания сил, что будут противодействовать силе вращения колеса машины. Это единственный способ, который может быть использован для остановки машины.

Итак, тормозная система этого автомобиля, в общем, подразделяется на несколько более меньших систем:

Рабочая.
Экстренная.
Стояночная.

Когда мы говорим о рабочей, то имеем в виду тот самый механизм, который водитель использует каждый раз, когда нажимает правой ногой на педаль тормоза. Она включает в себя массу различных элементов, но приводиться в действие нажатием на эту самую педаль. Экстренная и стояночная системы же отличаются менее простым устройством и полностью ручным и механическим способом контроля своей работы. Это одна и та же система, просто, когда рабочая ломается использовать нужно именно стояночную, поэтому, если смотреть на нее и с другой стороны, то она является и экстренной.

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

В обычных условиях стояночная система включает в свои задачи удержание автомобиля в состоянии неподвижности при длительных стоянках на одном месте. Осуществляться это может при помощи штатных тормозных механизмов, либо с помощью специального. Именно таким и обладает стояночная тормозная система такого большого автомобиля, как ГАЗ 66.

Принцип работы и механизмы

Автомобиль ГАЗ 66 достаточно старый, и его система торможения далеко не то что до идеала, а даже до сегодняшних. Но это и делает ее интереснее. Здесь используются такие устройства, которые практически не применяются уже на современных машинах. Разберемся же в них. Итак, как и любые тормоза на любой машине здесь также есть исполнительные механизмы и те, что приводят их в действие.

В качестве механизма здесь выступают обыкновенные барабанные тормоза, причем на обеих осях, разница заключается лишь в из размере. Привод же полностью гидравлический с присутствием гидровакуумного усилителя.

Сперва поговорим о исполнительных механизмах. Задние тормоза ГАЗ 66, в отличие от передних не имеют защищающей экранизации, но зато там пристывают более массивные колодки со специальными длинными фрикционными накладками. Передние имеют меньший размер, что накладок, что самого тормозного барабана. Это связано с конструкционными особенностями ведущего управляемого моста, который установлен на ГАЗ 66. Передний механизм имеет два рабочих цилиндра, каждый нажимает на свою колодку по отдельности.

Привод же имеет гидравлический характер. В него входят:

Нажимная педаль.
Главный тормозной цилиндр.
Гидровакуумный усилитель.
Раздельные тормозные контуры.
Соединительные патрубки и шланги.

Работа гидравлического привода основана на создании давления за счет несжимаемой жидкости в системе. Главный тормозной цилиндр, что располагается под капотом и является создателем этого давления, из него к каждому мосту автомобиля отходят контуры.

Каждая ось имеет свой контур, то есть они раздельные. Это сделано в целях безопасности, при выходе из строя одного, то второй остается работать и вполне может своими силами остановить автомобиля до того, как произойдет авария. Также здесь, на ГАЗ 66, устанавливается гидровакуумный усилитель, который увеличивает в несколько раз усилие, что создаёт водитель нажатием педали. Это необходимо для большого грузовика, так как иначе водителю пришлось бы давить на педаль двумя ногами и со всей силы, чтобы остановить его в нужный ему момент.

Замена манжет главного тормозного цилиндра автомобиля Газель

Особенности конструкции главного цилиндра тормозов

Главный тормозной цилиндр, с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.

При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие «В», соединяющее первичную полость главного цилиндра с бачком.

Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие «А», соединяющее вторичную полость цилиндра с бачком.

Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.

При этом открываются компенсационные отверстия «А» и «В» и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.

Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению.

Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия «С» и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.

Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия «А» и «В» перетечет в бачок.При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.

Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.

Постепенное изменение уровня жидкости от MAX к MIN связано с износом накладок тормозных механизмов.

Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы.

При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета.

Доливать жидкость в этом случае следует только после восстановления герметичности системы.Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Ремонт главного цилиндра тормозов

Снимаем главный тормозной цилиндр. (Смотрим статью – «Снятие и установка главного тормозного цилиндра»).

1. Снимаем уплотнительное кольцо.

2. Ключом или головкой «на 38» отворачиваем пробку главного тормозного цилиндра

9.5. Главный тормозной цилиндр

Рис. 8.3. Главный тормозной цилиндр: 1 — корпус; 2 — трубка; 3 — соединительная втулка; 4 — бачок; 5 — защитный колпачок; 6 — датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 — упорное кольцо; 8 — наружная манжета; 9 — направляющая втулка; 10, 17 — поршни; 11 — стопорное кольцо; 12 — уплотнительное кольцо; 13 — шайба поршня; 14, 16 — манжеты; 15, 18— упорные шайбы; 19 — пружина: 20 — пробка; А, В — компенсационные отверстия; С — перепускные отверстия

Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 (рис. 8.3) и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20 — передние тормозные механизмы.
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие В, соединяющее первичную полость главного цилиндра с бачком. Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие А, соединяющее вторичную полость цилиндра с бачком. Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.
При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение. При этом открываются компенсационные отверстия А и В и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению. Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра. Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия А и В перетечет в бачок.
При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром. Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN. Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов. Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы. При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета. Доливать жидкость в этом случае следует только после восстановления герметичности системы.
Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.

Тормоза на ГАЗ 66 — avtorep.ru

В один прекрасный день под грузовиком на переднем колесе стали появляться потеки тормозной жидкости.

Были куплены:

DOT-4
Манжета уплотнительная поршня ( 51-3501051) поз. 15 на рис.

Думали что ремонт обойдется банальной заменой уплотнительной манжеты поршня. И начали со снятия колеса. По случаю купили ключ балонный роторный для грузовых автомобилей и решили его испытать.

Данная штуковина оказалась очень удобная, все гайки были откручены «от руки» и не пришлось прыгать на монтажке. К слову заметем, что ключ балонный роторный произведен в Китае, на сколько его хватит — проверим.

Под колеса поставили противооткаты и китайским домкратом подняли правое переднее колесо. Пока домкрат выполняет свои функции и не подтекает. Но чурку под мост мы всё же подставили, так как жизнь дороже китайского домкрата.

Сняли колесо и принялись за тормозной барабан.

Пришлось помогать молотком и кувалдой, так как барабан не хотел сниматься без «грубой» силы.

После обстукивания, тормозной барабан снялся и взору открылись внутренности тормозного барабана.

На землю упала лопнувшая пружина. И стало понятно, что всё только начинается.

Колодки оказались на грани полного износа. Внутри барабана всё было в грязи. Почистили и приступили к снятию колодок. Решили их заменить, а также поменять барабан, так как на этом были видны следы износы не вооруженным глазом.

Приволокли барабан и колодки с цилиндрами от донора.

Сначала хотели перекинуть просто колодки, но в процессе снятия болты, поз. 1 на рис. выше, отказались выходить из-за ржавчины, а выбивать их молотком оказалось нецелесообразно, так как они деформировались очень сильно. Поэтому сняли колодки прям с тормозными цилиндрами.

Но и дальше пошло не всё гладко. Запчасти от донора успели испытать на себе природную силу ржавчины. И у одного барабана при откручивании обломился золотник поз. 18 на рис. выше. Поэтому было решено один цилиндр взять от донора, а второй оставить родной. Но оба цилиндра разобрали, почистили, продули. Заменили манжеты уплотнительные поршня на новые. Хотя старые манжеты были целые, видимо тормозную жидкости выдавливало из-за того, что колодки были изношены, и цилиндр постоянно был в крайнем положении.

Поставили колодки от донора. От него же взяли вторую пружину, которая лопнула. Свели колодки, установили тормозной барабан от донора. Развели колодки. Kолодки разводятся после сборки колеса эксцентриками. Прокрутили колесо, и отверткой с внутренней стороны ступицы развели левую и правую колодки отдельно.

Открутили золотники, поз. 18 на рис. выше, и одели на них трубочки ,опустили трубки в бутылку. Залили тормозную жидкость DOT-4 в главный тормозной цилиндр и стали ждать пока из трубок потечет жидкость, чтобы не прокачивать тормоза. Долго она не текла, чтобы ускорить процесс, нажали несколько раз на педаль тормоза. И буквально через 30-50 сек. из трубок побежала жидкость. Сначала из нижнего цилиндра, подождали пока выбежит 30-50 миллилитров, чтобы пузырьки воздуха удалились — закрутили золотник. Потом подождали когда из верхнего цилиндра выбежит 30-50 миллилитров и тоже закрутили золотник.

Долили тормозную жидкость до уровня. Завели ГАЗ 66 и после 2-го качка педалью тормоза — появились тормоза. Проверили на ходу торможение, всё крутится когда надо и тормозит когда надо. После проведенного ремонта — колесо остается сухое.

Главный тормозной цилиндр ГАЗ-3110

Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.

Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20— передние тормозные механизмы.При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие В, соединяющее первичную полость главного цилиндра с бачком.

Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие А, соединяющее вторичную полость цилиндра с бачком.

Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.

При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.

При этом открываются компенсационные отверстия А и В и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.

Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.

Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия А и В перетечет в бачок.

При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.

При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.

При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.

При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.

Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов.

При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета. доливать жидкость в этом случае следует только после восстановления герметичности системы.

Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.
