Снятие и установка промежуточного вала ЗМЗ-406

Промежуточный вал служит для привода масляного насоса

Кроме того, через него осуществляется привод распределительных валов

Промежуточный вал вращается в двух подшипниках скольжения, представляющих собой втулки.

Снять верхнюю и нижнюю цепи привода распределительных валов (Как заменить цепи и шестерни газораспределения ЗМЗ-405, ЗМЗ-406).

Нижнюю цепь можно не снимать с зубчатого колеса коленчатого вала.

Отвернуть болты 1 и снять фланец 2 промежуточного вала.

Отвернуть четыре болта крепления крышки 1 и снять крышку с прокладкой. Вынуть вверх привод 2 масляного насоса с ведомой шестерней.

Для того чтобы отвернуть гайку 3 и снять ведущую шестерню 4 привода масляного насоса, нужно заблокировать промежуточный вал от проворачивания.

Для этого завернуть два болта 1 в резьбовые отверстия промежуточного вала 2.

Удерживая вал за болты 1 отверткой 3, отвернуть ключом 4 гайку крепления ведущей шестерни.

Удерживая рукой ведущую шестерню 1, вынуть промежуточный вал 2.

Если необходимо заменить втулки промежуточного вала, нужно вначале выпрессовать с помощью специального приспособления трубу 3 промежуточного вала.

Затем выпрессовать с помощью специального приспособления втулки промежуточного вала.

Без снятия головки блока цилиндров:

Если не снимать головку цилиндров, то снимаем впускной трубопровод (описано в статье — Снятие и установка головки блока цилиндров ЗМЗ-406).

Ключом «на 12» отворачиваем два болта крепления фланца промежуточного вала и снимаем фланец.

Ключом «на 12» отворачиваем четыре болта крепления крышки привода и снимаем ее, стараясь не повредить прокладку.

Вынимаем привод.

Заворачиваем два болта (М8) в резьбовые отверстия торца промежуточного вала.

Ключом «на 12» отворачиваем гайку крепления шестерни помежуточного вала, вращая вал отверткой, вставленной между болтами.

Вынимаем из блока промежуточный вал его шестерню и шестигранный валик привода.

Осмотр, дефектовка и ремонт

После снятия промыть все детали в бензине.

Осмотреть промежуточный вал. Если на нем имеются трещины, вал заменить.

Если на шейках вала есть риски, царапины, задиры и т.п., шейки вала прошлифовать под ремонтный размер.

Если шлифовкой под ремонтный размер не удается полностью вывести царапины, задиры и т.п., вал заменить.

Измерить шейки промежуточного вала.

Если диаметр передней шейки меньше 48,95 мм, а задней меньше 21,95 мм, их нужно прошлифовать под ремонтный размер.

Втулки промежуточного вала ремонту не подлежат.

Если на них имеются задиры, забоины, царапины и т.п.

Снятие и установка масляного насоса ВАЗ 2170

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ “на 10”.

1. Отсоедините провод от клеммы “минус” аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. “Замена масла в двигателе и масляного фильтра”).

3. Снимите ремень привода газораспределительного механизма (см. “Замена ремня привода газораспределительного механизма и натяжного ролика”).

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.

4. Отсоедините колодку жгута проводов от датчика положения коленчатого вала.

5. Поддев двумя отвертками, снимите шкив с коленчатого вала.

6. Выньте шпонку из паза коленчатого вала.

7. Снимите масляный картер двигателя (см. “Замена прокладки масляного картера”).

8. Ключом “на 8” выверните три болта крепления маслоприемника…

9. …и снимите маслоприемник.

10. Очистите от грязи и промойте уайт-спиритом сетку маслоприемника. Если сетку не удается очистить или она повреждена, замените маслоприемник.

11. Замените порванное или потерявшее упругость уплотнительное кольцо маслоприемника.

12. Выверните шесть болтов крепления масляного насоса к блоку цилиндров, сдвиньте масляный насос отверткой, вставив ее между насосом и крышкой коренного подшипника…

13. …и снимите насос с прокладкой.

При каждом снятии масляного насоса заменяйте прокладку новой. Устанавливайте только фирменную прокладку заводского изготовления, прокладка другой толщины вызовет нарушение нормальной работы насоса.

14. Очистите привалочные поверхности блока цилиндров и корпуса насоса от остатков старой прокладки.

15. Перед установкой заполните полость масляного насоса консистентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двигателя.

16. Поверните ведущую шестерню масляного насоса для правильной установки на коленчатый вал: выступы на ведущей шестерне должны совпасть.

17. . с лысками на коленчатом валу.

18. Смажьте рабочую кромку сальника моторным маслом. При установке насоса аккуратно заправьте рабочую кромку сальника на шейку ко ленчатого вала с помощью деревянной палочки. После этого заверните болты крепления насоса.

19. Установите все снятые детали в обратном порядке.

20. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. “Замена ремня привода газораспределительного механизма и натяжного ролика”).

21. Отрегулируйте натяжение ремня привода генератора (см. “Замена ремня привода генератора”).

22. Залейте масло в двигатель (см. “Замена масла в двигателе и масляного фильтра”).

При установке нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр.

Техническое обслуживание после проведения капитального ремонта

Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:

Замена масла в двигателе

Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.

Рассмотрим, последовательность действий направленных на замену моторного масла:

Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на автомобилях серии ВАЗ.

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

• Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется  большая часть давления.
• Второе по популярности место – изношенные гидронатяжители цепей.
• Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
• Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
• Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется  на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

• Более частая замена масляного фильтра.
• Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
• Отключение масляного радиатора или замена его на теплообменник.
• Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
• Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

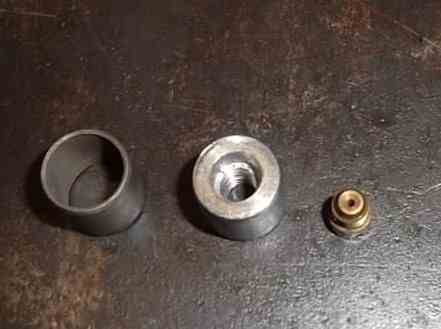

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока  службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

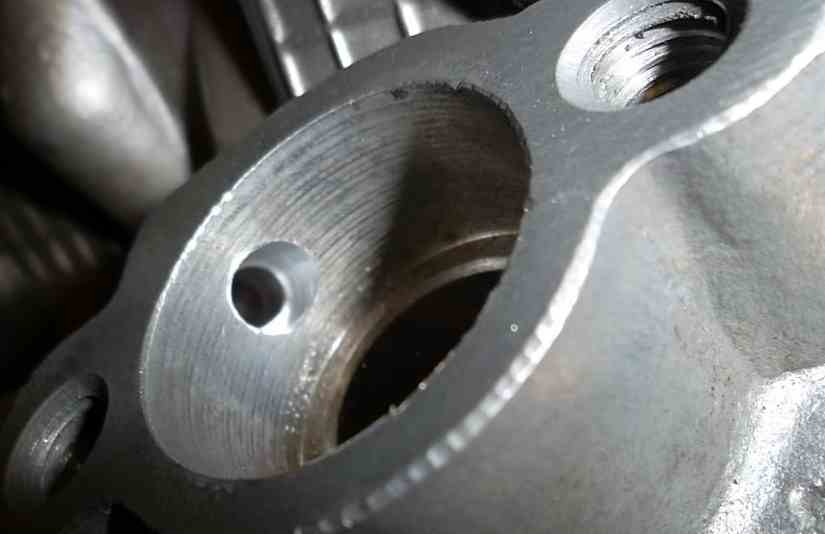

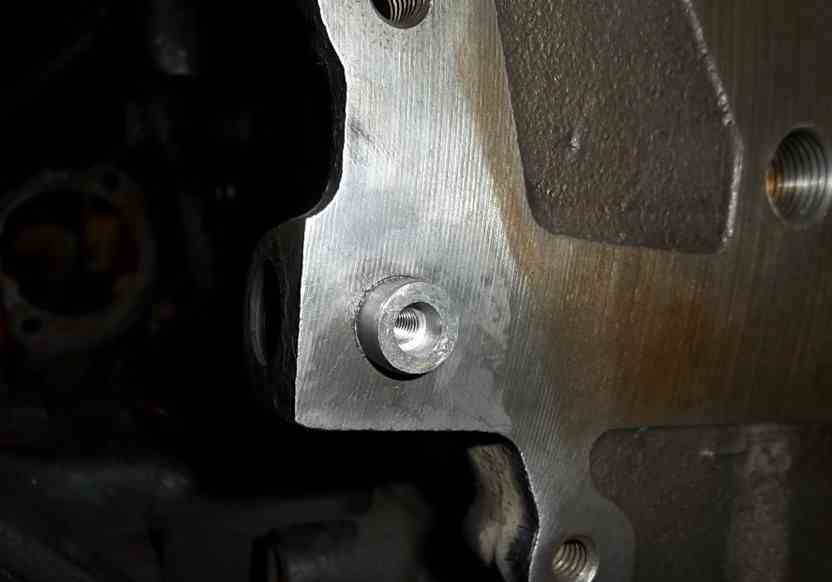

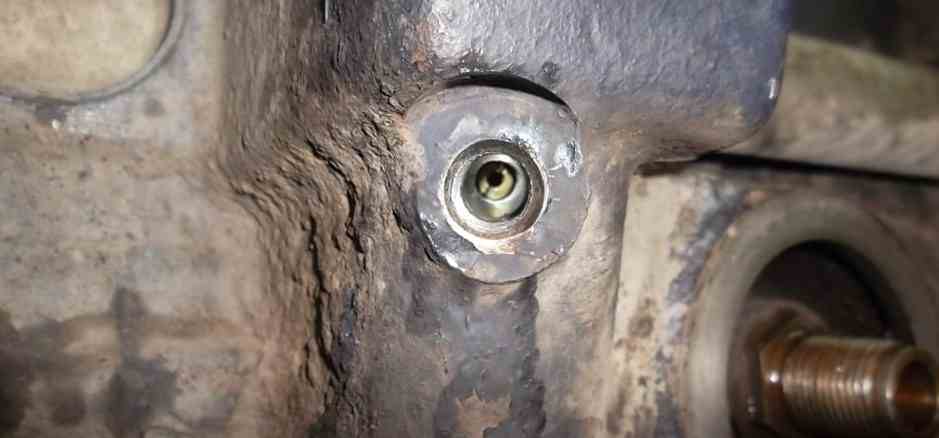

Итак, вот эти места и варианты их жиклирования:

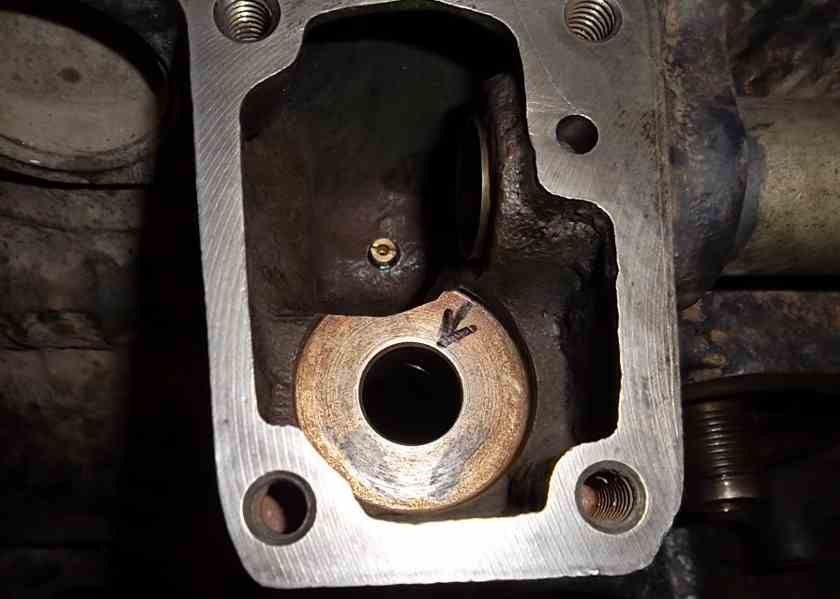

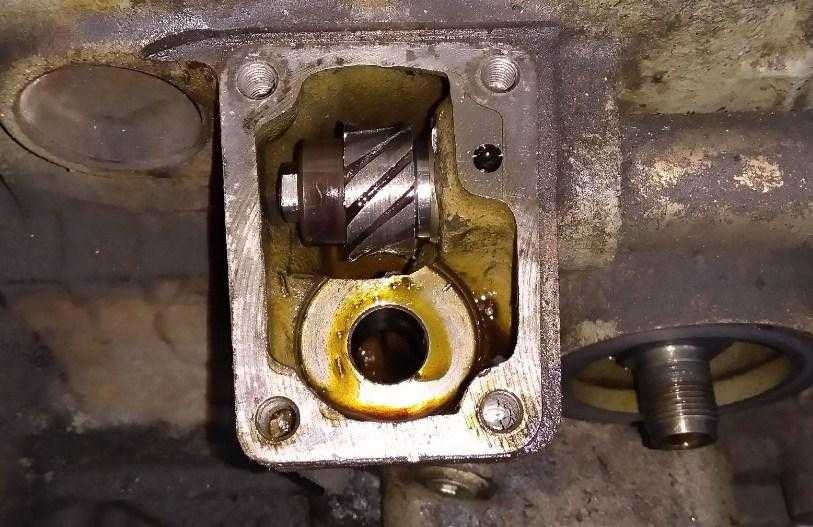

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.

Купить оригинальные масляные предохранительные клапаны Perkins

Убедитесь, что правильное давление масла и необходимое количество масла доступны на каждом этапе работы двигателя.

Семейство двигателей

• 100 серия (1)
• 1000 серия (8)
• Серия 1100 (4)
• Серия 4.236 (5)
• Серия 400 (1)
• Серия 6.354 (1)
• Серия 850 (1)
• Серия 854 (1)
• Серия 900 (2)

Модель двигателя

• 1004-4 (4)
• 1004-40 (6)
• 1004-40Т (3)
• 1004-40ТА (2)
• 1004-42 (3)
• 1004-4Т (3)
• 1006-6 (4)
• 1006-60 (4)
• 1006-60Т (4)
• 1006-60ТА (3)
• 1006-60ТВ (4)
• 1006-6Т (4)
• 102,05 (1)
• 103. 07 (1)
• 103.10 (1)
• 103.13 (1)
• 103,15 (1)
• 104.19 (1)
• 104,22 (1)
• 1104А-44 (1)
• 1104А-44Т (1)
• 1104С-44 (1)
• 1104С-44Т (1)
• 1104С-44ТА (1)
• 1104C-E44T (1)
• 1104C-E44TA (1)
• 1104Д-44 (1)
• 1104Д-44Т (1)
• 1104Д-44ТА (1)
• 1104D-E44TA (1)
• 1106C-E60TA (3)
• 4. 236 (2)
• 4.248 (2)
• 4.2482 (2)
• 4,41 (2)
• 402Д-05 (1)
• 402Ф-05 (1)
• 403А-11 (1)
• 403А-15 (1)
• 403Д-07 (1)
• 403Д-11 (1)
• 403Д-15 (1)
• 403Д-15Т (1)
• 403Д-17 (1)
• 403Ф-07 (1)
• 403Ф-11 (1)
• 403Ф-15 (1)
• 403Ф-15Т (1)
• 404А-22 (1)
• 404Д-15 (1)
• 404Д-22 (1)
• 404Д-22Т (1)
• 404Д-22ТА (1)
• 404Ф-22 (1)
• 404Ф-22Т (1)
• 6. 354 (1)
• 6.3544 (1)

854E-E34TA (1)
854F-E34T (1)
903-27 (2)
С4.236 (1)
G4.236 (2)
Т4.236 (2)
Т6.3544 (1)

Ремонт масляного насоса 406.1011010-03 системы смазки двигателя ЗМЗ-40522.10 на Газель и Соболь, проверка ослабления пружины редукционного клапана.

Масляный насос 406.1011010-03 системы смазки двигателя ЗМЗ-40522.10 шестеренчатого типа. Установлен внутри масляного картера. Крепится с прокладкой двумя болтами к блоку цилиндров и держателем к крышке третьего коренного подшипника. Ведущая шестерня неподвижно закреплена на валике с помощью штифта. Ведомая свободно вращается на оси, запрессованной в корпусе насоса. На верхнем конце валика сделано шестигранное отверстие. В него входит шестигранный валик привода масляного насоса.

Центрирование ведущего валика насоса осуществляется благодаря посадке цилиндрического выступа корпуса насоса в отверстии блока цилиндров. Корпус насоса отлит из алюминиевого сплава, перегородка и шестерни изготовлены из металлокерамики. К корпусу тремя винтами крепится литой из алюминиевого сплава приемный патрубок с сеткой, в котором установлен редукционный клапан.

Устройство редукционного клапана.

При проверке редукционного клапана масляного насоса 406.1011010-03 надо убедиться, что его плунжер перемещается в отверстии приемного патрубка свободно, без заеданий, а пружина находится в исправном состоянии. Далее необходимо проверить наличие дефектов на рабочей поверхности плунжера и отверстия приемного патрубка масляного насоса, которые могут привести к падению давления в системе смазки двигателя ЗМЗ-40522.10 и заеданию плунжера.

При необходимости мелкие дефекты поверхности отверстия приемного патрубка устранить шлифованием мелкозернистой шкуркой. Не допуская увеличения диаметра. Износ отверстия приемного патрубка масляного насоса 406.1011010-03 под плунжер свыше размера диаметром 13,1 мм и плунжера менее размера наружного диаметра 12,92 мм не допускается.

Проверка ослабления пружины редукционного клапана.

Длина пружины редукционного клапана в свободном состоянии должна быть 50 мм. Усилие сжатия пружины до длины 40 мм должно быть 45 Н ± 2,94 Н (4,6 кгс ± 0,3 кгс). При меньшем усилии пружина подлежит бракованию. Если на плоскости перегородки имеется значительная выработка от шестерен, необходимо прошлифовать ее до устранения следов выработки, но до размера высоты перегородки не менее 5,8 мм.

При значительных износах корпуса, шестерен, запрессованной в корпус масляного насоса оси и других деталей следует заменить изношенную деталь или насос в сборе.

Порядок разборки масляного насоса 406.1011010-03:

— Отогнуть усы каркаса сетки. Снять каркас и сетку. — Отвернуть три винта. Снять приемный патрубок и перегородку. — Вынуть из корпуса ведомую шестерню и валик с ведущей шестерней в сборе. — Вынуть шайбу, пружину и плунжер редукционного клапана из приемного патрубка, предварительно сняв шплинт. — Промыть детали и продуть сжатым воздухом.

Сборка масляного насоса 406.1011010-03:

— Установить плунжер, пружину, шайбу редукционного клапана в отверстие в приемном патрубке и закрепить шплинтом. Следует устанавливать шайбу, снятую при разборке насоса, так как она является регулировочной. — Установить в корпус масляного насоса валик в сборе с ведущей шестерней и проверить легкость его вращения. — Установить в корпус ведомую шестерню. Проверить легкость вращения обеих шестерен. — Установить перегородку, приемный патрубок. — Завернуть и затянуть винты с шайбами крепления приемного патрубка моментом 13,7-17,6 Нм (1,4-1,8 кгсм). — Установить сетку, каркас сетки и завальцевать усы каркаса на края приемника масляного насоса.

Поддон двигателя


С поддоном проблемы начались также практически сразу, изначально после капиталки стояла резиновая — потекла. Поменял на
пробковую тоже потекла. Врообще, по поводу пробковых прокладок у меня сложились крайне положительное впечатление. Недостаток у
них один — при больших вмятинах\выступах и при перетяжке она выдавливается, а потом рвётся. То есть в случае больших неровностей
нужен герметик. То есть в проблемных местах оптимальное сочетание — пробковая прокладка на герметике. Хотя как показывает опыт
тот же поддон снимается редко, и его можно полностью посадить на герметик, без прокладки. В моём случае проблемным местом
оказался стык передней крышки и блока:

Там разница уровней была порядка 2 мм. Это расплата за дешевизну изготовки, когда детали отливают на станках пятидесяти-летней
давности. Я так понимаю 402й отливают на устареших формах, а дальше тупо шлифую привалочные поверхности. Современные же,
мне думается, отливаются более качественно, а потом обрабатываются на станках с ЧПУ, и все размеры там выдержаны до сотых.
Однако и себестоимость такого современного двигателя получается гораздо выше. В итоге я посадил поддон на пробковую прокладку,
при этом нанеся герметик с обеих сторон прокладки, особенно тщательно промазав выше упомянутые стыки передней крышки и блока,
а также деражтель сальниковой набивки

Перед нанесением герметика все привалочные поверхности следует тщательно обезжирить.
Кроме того, перед сборкой весь крепёж советую обезжирить также — гайки, шпильки, выкрутившиеся вместе с гайками.
Также при смене масла советую обращать внимание на состояние медной шайбы сливной пробки. При износе её менять. После подобного
монтажа поддона течь с него прекратилась полностью.

После подобного
монтажа поддона течь с него прекратилась полностью.

   Дополнено:
После ревизии маслонасоса некоторые проблемы имели место быть, хотя сажал поддон на пробковую прокладку с герметиком —
вероятно она слишком тонкой оказалась. После потения некоторых шпилек пришлось выкручивать их (значительная часть откручивается вместе с гайками),
обезжиривать вместе с резьбой и вкручивать обратно на герметик. Сложности возникли в области держателя набивки, там пришлось замазывать
стык с поддоном герметиком снаружи. В общем при установке поддона в проблемных местах герметика жалеть не нужно.

   Дополнено:
Последний раз поддон снимался при ревизии масляного насоса. Тогда для прокладки применил клей-герметик, рассчитывая
что он будет лучше обычного герметика. Но как показала практика, это не так. Нужен обычный автогерметик, на котором
прямо указано, что он предназначен для формирования прокладок. На сей раз решил продолжить практику импортозамещения
и вместо дон дил из недружественной нам страны, взял герметик казанского производства:

Вот так выглядел поддон:

Новую прокладку садил с учётом накопленного опыта. Сперва наносим герметик на поддон ровным слоем:

Вокруг отверстий увеличенный слой герметика:

Далее садим прокладку, чтобы не съезжала, можно вставить болты, и наносим герметик изнутри

При этом важно
создать изнутри сплошной буртик из герметика. Это не даст маслу впитываться в прокладку и дальше за счёт
капиллярного эффекта вызвать потение двигателя:. При нанесении герметика на блок также изнутри создаем небольшой буртик

При нанесении герметика на блок также изнутри создаем небольшой буртик

Само собой все детали не забываем обезжирить
уайт-спиритом:

Дальше садим крышку и затягиваем болты от руки:

Через сутки все болты открутил, прочистил резьбу и закрутил обратно на синий резьбовой герметик.


Раньше вроде не писал — прокладку можно садить сразу на герметик, без прокладки, но это сильно затрудняет снятие
поддона. Если в случае заднего моста, выкручиваются болты и можно заколотить лезвие/нож, то в случае поддона этому
мешают шпильки.

Основная информация

Масляный насос используется в двигателе для обеспечения подачи смазочного материала к деталям двигателя. Он отвечает за надлежащую смазку всех вращающихся и трющихся деталей, что позволяет им работать без износа и вливание качественной моторной смазки позволяет увеличить срок эксплуатации двигателя.

Масляный насос ЗМЗ 406 является одним из основных компонентов двигателя автомобилей ЗМЗ серии 406. Данный двигатель устанавливается, например, на автомобили ВАЗ-2112, ВАЗ-2114 и ВАЗ-2115. Масляный насос ЗМЗ 406 представляет собой роторный насос, который приводится в движение через цепь газораспределительного механизма.

Роторный насос состоит из ротора с лопастями и корпуса с камерами. Вращение ротора создает разрежение в камерах, благодаря чему масло поступает из картера двигателя и подается к требуемым местам смазки. Подача масла осуществляется через специальные каналы и форсунки, которые расположены на двигателе.

Масляный насос ЗМЗ 406 имеет множество важных характеристик, таких как производительность, давление масла, сопротивление при вращении, габариты и вес. Все эти параметры влияют на работу и эффективность двигателя, поэтому выбор и подбор масляного насоса необходимо проводить с учетом всех технических требований и особенностей двигателя.

Характеристика	Значение
Производительность	130 л/мин
Давление масла	до 3 Мпа
Сопротивление при вращении	не более 4 Н
Габариты	120x110x80 мм
Вес	1,2 кг

Профилактика и замена масляного насоса должна проводиться в соответствии со спецификациями и рекомендациями производителя автомобиля. Регулярная проверка и обслуживание масляного насоса помогут обеспечить долгую и безотказную работу двигателя, а также предотвратить серьезные поломки и дорогостоящий ремонт.

Структура и принцип работы

Масляный насос ЗМЗ 406 состоит из нескольких основных элементов:

• Корпуса насоса – основная часть, в которой находятся остальные элементы и которая крепится на двигателе.
• Ротора – основного движущегося элемента, который преобразует механическую энергию вращения коленчатого вала двигателя в энергию давления масла.
• Подшипников – обеспечивают надежную работу ротора и предотвращают его износ.
• Привода – передает вращательное движение от коленчатого вала двигателя к ротору.
• Клапана обратного потока – контролируют направление движения масла, обеспечивая его поступление в двигатель.
• Прокладки и уплотнители – предотвращают утечку масла, обеспечивая надежную герметичность насоса.

Принцип работы масляного насоса ЗМЗ 406 основан на использовании механической энергии, передаваемой от коленчатого вала двигателя, для создания давления в системе смазки. При вращении ротора насоса появляется разрежение, которое притягивает масло из масляного поддона и отводит его в каналы системы смазки двигателя.

Когда ротор подходит к верхней точке вращения, клапаны обратного потока открываются, позволяя маслу войти в насос и заполнить его полость. При последующем вращении ротора, масло вытесняется в каналы смазки двигателя, создавая необходимое давление для смазки и охлаждения его компонентов.

Таким образом, масляный насос ЗМЗ 406 играет важную роль в обеспечении надежной смазки двигателя и его долговечной работы.

Роль в системе смазки двигателя

Масло, перекачиваемое насосом, выполняет несколько важных функций. Во-первых, оно обеспечивает смазку трения, препятствуя их износу и повышению температуры. Благодаря постоянному смазочному слою между движущимися частями, трение снижается, что увеличивает срок службы двигателя и улучшает его эффективность.

Кроме того, масло также охлаждает детали двигателя, которые склонны к перегреву. В процессе работы оно поглощает тепло, передавая его наружу через систему охлаждения. Таким образом, масляный насос содействует поддержанию оптимальной рабочей температуры двигателя.

Одной из важных функций насоса является также очистка двигателя от загрязнений и металлических частиц, которые могут образовываться в результате трения деталей. Масло, прокачиваемое насосом, проходит через фильтр, который задерживает механические частицы и препятствует их попаданию в трения. Это предотвращает износ и повреждение деталей двигателя, а также сохраняет чистоту и производительность масла.

Таким образом, масляный насос играет ключевую роль в системе смазки двигателя, обеспечивая его надлежащую работу и защиту от износа и повреждений. Регулярное обслуживание и замена масла и фильтра позволяют поддерживать эффективность и долговечность двигателя.

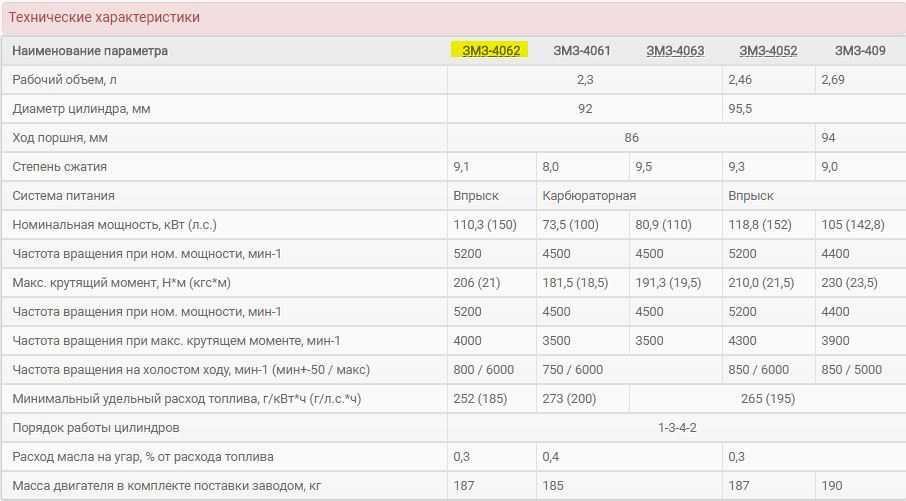

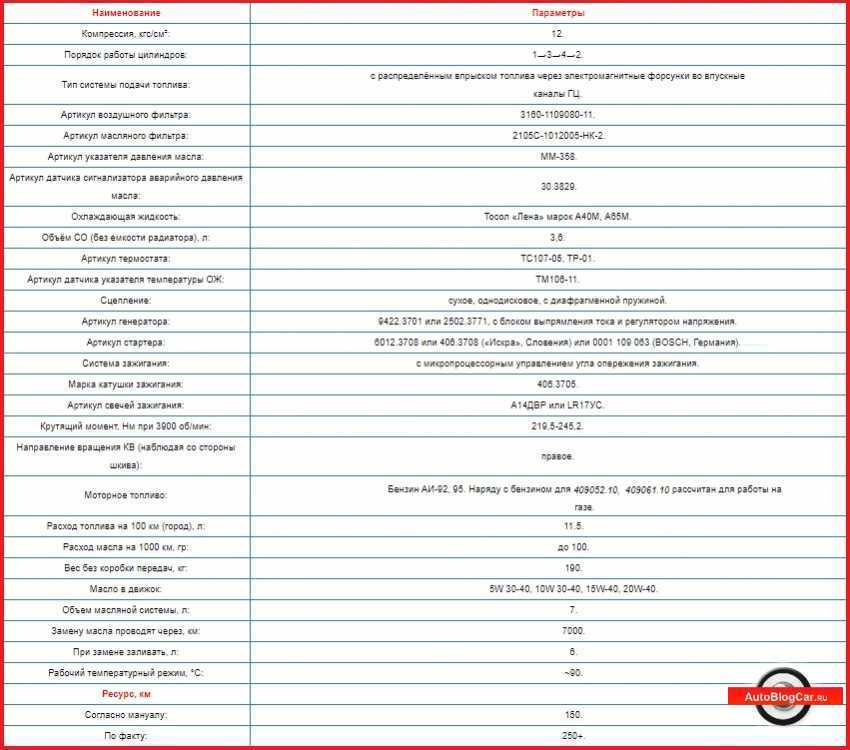

О двигателях ЗМЗ

Прежде чем говорить о давлении масла, стоит познакомить читателя с самим двигателем. Двигатели ЗМЗ выпускаются Заволжским моторным заводом. У них 4 цилиндра и 16 клапанов.

Двигатели ЗМЗ выпускаются Заволжским моторным заводом

Устанавливаются эти моторы на автомобили «Волга», «УАЗ», «ГАЗель», «Соболь». Семейство включает в себя моторы ЗМЗ-402, 405, 406, 409, 515 и ряд их специальных модификаций. У двигателей ЗМЗ есть свои плюсы:

• хорошая ремонтопригодность;
• простота устройства;
• невысокая требовательность к качеству горючего.

Но есть и минусы:

• привод ГРМ является очень громоздким;
• надёжность натяжителя цепи в приводе ГРМ оставляет желать лучшего;
• поршневые кольца имеют архаичную конструкцию. В результате наблюдаются большие потери смазки и провалы мощности;
• общее качество литья и термической обработки отдельных деталей двигателя с каждым годом становится всё хуже.

Норма давления масла в двигателях ЗМЗ

Давление в смазочной системе измеряется только на хорошо прогретом двигателе, работающем на холостом ходу. Скорость вращения коленвала в момент измерения не должна превышать 900 оборотов в минуту. Вот какие нормы масляного давления считаются идеальными:

• для моторов ЗМЗ 406 и 409 идеальным считается давление в 1 кгс/см²;
• для моторов ЗМЗ 402, 405 и 515 идеальное давление составляет 0.8 кгс/см².

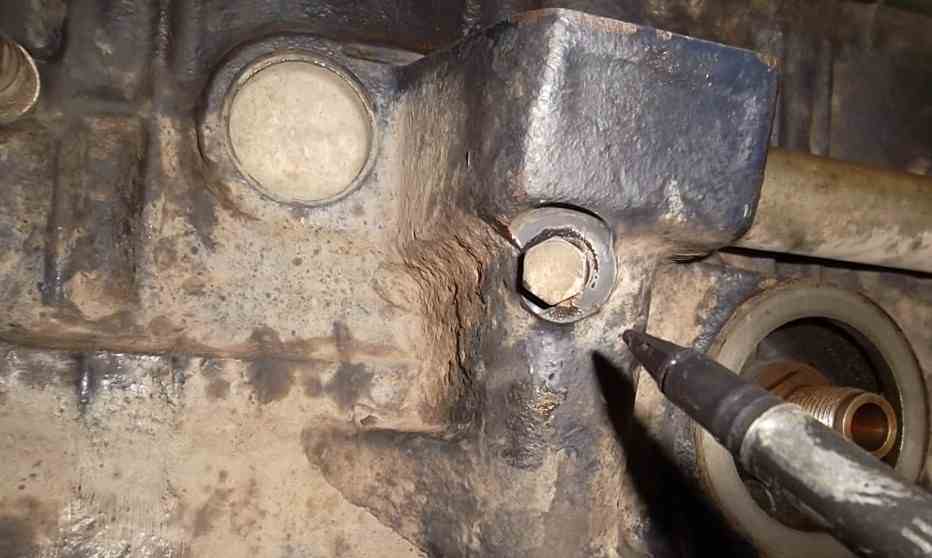

Здесь же следует отметить, что наивысшее давление в смазочной системе двигателя ЗМЗ теоретически может достигать 6.2 кгс/см², однако на практике этого почти никогда не происходит. Как только давление масла достигнет отметки в 5 кгс/см², в моторе открывается редукционный клапан и избыток масла уходит обратно к масляному насосу. Так что достичь критической отметки масло может только в одном случае: если редукционный клапан заклинило в закрытом положении, а такое случается крайне редко.

Читать дальше: Открутить шкив коленвала нива

Помпа от Хоттабыча

В самом деле: хорошее масло или «правильные» лампочки нужны каждому — от «газовода» до обладателя БМВ. Не то, что, скажем, водяные насосы «газелей» — кому, кроме их владельцев, могут еще понадобиться эти узконаправленные изделия? И все же сегодня поговорим именно о них!

Почему? Во-первых, популяция «газелей» у нас весьма солидная — как с 402-ми, так и с 406-ми движками, а во-вторых, о помощи попросил… моторов — ЗМЗ! Мол, мы в свое время разработали нормальные насосы — с документацией, техническими условиями и т.п., а в продаже сплошь и рядом — черт знает что. Эдакие изделия от старика Хоттабыча, который запросто сделал для Вольки копию часов с руки прохожего, но не подумал о том, что они должны не просто висеть на запястье, а еще и показывать точное время…

Для проверки «насосного хозяйства» было приобретено семь «газелевских» помп — четыре под двигатели семейства ЗМЗ-406.10 и три — под ЗМЗ-402.10. Водяные насосы с электромагнитной муфтой под 405-е моторы в экспертизе не участвовали — с ними пока что особых проблем не отмечено. Испытания проводили в испытательном УГК ЗМЗ на специальном стенде для исследования насосов жидкостных систем. Основополагающий документ — ОСТ 37.001.232–80 «Насосы жидкостных систем охлаждения автомобильных двигателей». Расход жидкости в системе и давление, развиваемое насосами, измерялись по скоростной характеристике при частоте вращения валиков насосов от 800 до 6000 об/мин для двигателей 406.10 и от 1000 до 5000 об/мин для двигателей 402.10. Отношение диаметра шкива коленвала к диаметру шкива валика насоса составляет 1,11 для 406-х моторов и 1,06 — для 402-х.

Испытания вели при температурах охлаждающей жидкости +30°С и +95°С. Образцом-эталоном при этом служили водяные насосы производства ЗМЗ, имеющие оптимальные параметры. В качестве охлаждающей жидкости применялась вода. Почему не антифриз? Практически все антифризы отличаются друг от друга, а вот свойства пресной воды стабильны. Так что полученные результаты повторяемы, независимо от времени и места проведения испытаний. Да и в стандарте не случайно упомянута именно вода.

Результаты испытаний, увы, подтвердили опасения заводчан. Все семь насосов дружно уступили эталону — как по техническим характеристикам, так и по конструкции. Подробности — в подписях под фото. Выделять лучших из худших не имеет смысла, и мы расположили изделия по возрастанию цены, сначала — под 406-е моторы, затем — под 402-е. Любопытно, что если до 3000 об/мин насосы еще худо-бедно качают, то на более высоких оборотах начинаются проблемы — здесь и кавитация, и неверно выбранная геометрия лопастей крыльчатки… впрочем, потребителю все это неинтересно. Отметим, что насос, условно названный продавцами «Москва», вообще не испытывался, поскольку… отказался занять штатное место!

Можно, конечно, из серии «А судьи кто?» — заволжские моторы далеки от идеала и сами способны преподнести своим владельцам разнообразные сюрпризы. Однако ж будем справедливы: только создатели двигателей имеют моральное право называть себя законодателями мод по части их температурного режима. Тем более что при ближайшем рассмотрении (а это было зафиксировано официальным протоколом испытаний) выяснилось, что «чужаки» со своей работой действительно не справляются. Но все шишки при этом валятся как раз на ЗМЗ — мол, это же их мотор перегрелся! А им бы со своими болячками разобраться — на чужие нет ни сил, ни желания. Потребитель же продолжает свято верить в то, что любая запчасть конечно же многократно согласована с заводчанами и не может продаваться без их на то разрешения. Как видим — может…

Словом, перегретые «газели» еще долго будут «украшать» наши дороги своими задранными капотами. Старик Хоттабыч, помнится, в итоге занялся самообразованием — стыдно стало. Пожелаем того же изготовителям тех изделий, что на прилавках почему-то именуются водяными насосами…

ОСНОВНЫЕ НЕИСПРАВНОСТИ

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.
