Зmз-406: технические характеристики

Как проверить датчик давления масла

Если у вас возникли подозрения по поводу работоспособности датчика давления — не поленитесь проверить его. Сделать это можно как на станции технического обслуживания, так и в домашних условиях. Но в последнем случае вам необходимо будет приобрести специальный манометр. Стоит он порядка 300 рублей, но такая вещь пригодится и в дальнейшем. Кроме него, также потребуются шлицевая отвёртка, ключ на 22 и изолента.

Другие неисправности

Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.

Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.

Маслонасос ЗМЗ-406

Слить масло из картера двигателя.

3. На двигателе мод. 402 отвернуть две гайки 1 и снять насос 2 с приемником в сборе.

4. На двигателе мод. 406 отвернуть три болта и снять насос с приемником в сборе.

Разборка

Масляные насосы двигателей мод. 402 и 406 аналогичны по конструкции.

1. Вынуть шестигранный валик привода масляного насоса.

2. Снять сетку с приемника, отогнув края сетки.

3. Отвернуть четыре болта 3 и снять приемник 2 и перегородку 1

4. Вынуть ведущую шестерню 1 с валиком и ведомую шестерню 2. Если нужно снять ведущую шестерню с валика — выбить штифт.

5. Вынуть шплинт 1, шайбу 2, пружину и плунжер редукционного клапана, установленные под шайбой 2.

6. Промыть детали насоса бензином и продуть сжатым воздухом.

Причины снижения давления масла и их устранение

Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?

Резкое падение масла в моторе

Если в двигателе ЗМЗ резко пропадает давление масла, то это может произойти по двум причинам:

не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;

Читать дальше: Авито владикавказ автомобили ваз 2109

Если редукционный клапан постоянно открыт, давление масла резко падает

При поломке вала маслонасоса давление может резко упасть

Здесь же следует отметить, что вышеуказанные поломки случаются довольно редко. Для того чтобы это произошло, водитель должен абсолютно «запустить» двигатель и не менять в нём масло годами, либо долгое время пользоваться смазкой, не подходящей по вязкости.

Постепенное падение давления масла

Эта проблема очень часто встречается во всех двигателях семейства ЗМЗ без исключения. Возникнуть она может из-за многих факторов: это и конструкторские ошибки, о которых упоминалось выше, и ненадлежащее обслуживание, и естественный износ деталей, и многое другое. Перечислим самые распространённые причины постепенного падения давления масла:

износ масляного фильтра. Водители «Газелей» настоятельно рекомендуют менять эти фильтры через каждые 5 – 6 тыс. км, а масло менять через каждые 10 тыс. км. Если этого не делать, в масле, каким бы хорошим оно ни было, возникает грязный осадок, который постепенно забивает масляный фильтр. А водитель в этот момент наблюдает вышеуказанные признаки падения масляного давления;

Масляные фильтры на моторах ЗМЗ надо менять как можно чаще

Пружина — основной компонент редукционного клапана в моторе ЗМЗ

Видео: ищем причину падения масляного давления в двигателе ЗМЗ

Итак, причин, вызывающих падение давления масла в двигателях семейства ЗМЗ, существует множество. Некоторые из них являются следствием «врождённых болезней» этого мотора. Другие — результат безалаберности самого водителя, а третьи — результат банального механического износа. Бо́льшую часть этих проблем можно устранить своими силами, а вот капитальный ремонт мотора придётся доверить квалифицированному специалисту.

Всё гениальное просто. Если в вашей «Волге» («Газели», «Соболе», УАЗике и вообще всём, где имеется 406-й движок) стрелка показометра давления масла лежит где-то в красной зоне, лениво и вяло, как член импотента, ненадолго приподымаясь при газовке, не спешите падать в обморок и хвататься за голову, может быть у вас всё ещё остался шанс и вы обойдётесь малой кровью. Сегодня воспользовался советом автора видео и испробовал этот способ. Работает! Правда, использовал несколько другую запчасть, не безымянную китайскую, а пекаровскую, и стоит это сейчас уже далеко не как в конце 2015 года.

[ Новичку: зачитать после просмотра ролика дополнения-советы

] Совет тем, кто будет крутить датчик в первый раз: будьте осторожны, откручивая датчик, не выломайте тройник, выковыривать и менять его в некоторых случаях бывает весьма муторно, неприятно и несколько денежно. Крутите датчик только ключом, рукой можно подкрутить только когда уже будет достаточно усилия мизинца, а то можно сам датчик раскрутить. Не забудьте запомнить какой провод к какому из датчиков идёт, если будете также менять и аварийный датчик на лампу. И постарайтесь не уронить шайбы с винта, зажимающего провод — под машиной их искать тоже гембель. Да, и закручивать со всей дури до упора не надо, а то резьбу сорвёте или тройник лопнет, там кажись конусная резьба — предварительно посмотрите сколько витков резьбы оставалось наружу у прежнего датчика, два-три где-то.

Ремонт и замена масляного насоса ЗМЗ-402

Маслонасос снимаем, если давление масла не соответствует норме и при капитальном ремонте двигателя.

Чтобы снять маслонасос, нужно снять поддон картера, как описано в статье – Последовательность разборки двигателя ЗМЗ-402.

Головкой на 13 отворачиваем две гайки, крепящие масляный насос

Снимаем маслонасос

Если сняли маслонасос из-за дефекта – (давление масла не соответствует норме), то сразу надо обратить внимание на сетку заборника маслонасоса. Бывает что сетка маслоприемника очень сильно забита и поэтому мало давление масла

Бывает что сетка маслоприемника очень сильно забита и поэтому мало давление масла.

Промывать маслонасос можно в сборе окунуть в емкость с бензином, и вращая ведущую шестерню, промываем насос.

Разборка масляного насоса

Ключом на 12 отворачиваем четыре винта крепления маслоприемника

Снимаем маслоприемник масляного насоса.

Снимаем крышку

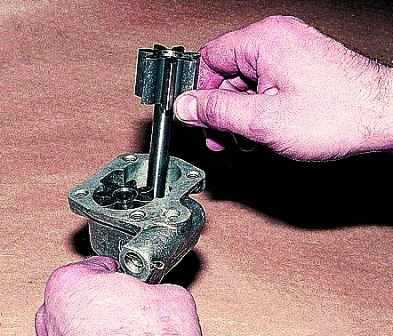

Вынимаем ведущую шестерню

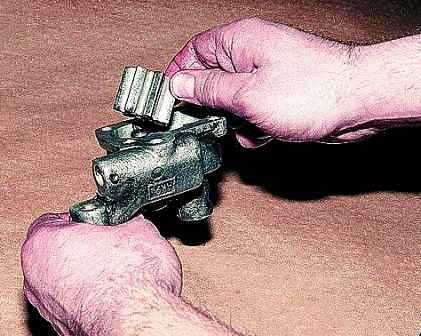

Вынимаем ведомую шестерню

Расшплинтовываем крепление редукционного клапана и извлекаем его детали.

Осмотр и проверка масляного насоса

Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки.

Осмотреть корпус. Если он сильно изношен, нужно заменить насос.

Шестерни в корпусе насоса должны вращаться совершенно свободно.

Плунжер редукционного клапана должен перемещаться в корпусе совершенно свободно.

Осмотреть пружину редукционного клапана. Если на ней заметны трещины или поломаны витки — пружину заменить.

Длина и жесткость пружины подобраны на заводе таким образом, чтобы работа редукционного клапана была оптимальной, поэтому нельзя изменять каким-либо образом длину и жесткость пружины.

Для двигателя ЗМЗ-402, чтобы сжать пружину до длины 40 мм, необходимо приложить усилие 43,5– 48,5 Н (4,35–4,85 кгс).

Если пружина не удовлетворяет хотя бы одному из этих требований, ее нужно заменить.

Зазор между торцами шестерен и плоскостью корпуса должен быть 0,040-0,140 мм.

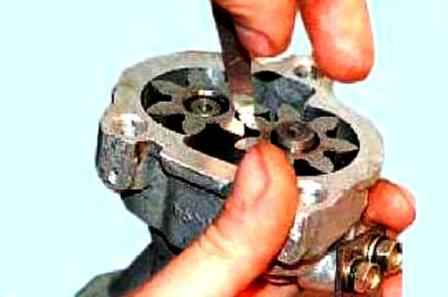

При измерении плоским щупом зазор между наружным диаметром шестерен и корпусом должен быть 0,120-0,215 мм.

Зазор между зубьями шестерен должен быть не больше 0,15 мм.

Если эти величины не соответствуют, то нужно заменить детали насоса или заменить насос.

Сборка насоса

Собираем масляный насос в обратной последовательности, смазав трущиеся детали моторным маслом.

При сборке насоса двигателя мод. 402 под крышку насоса нужно поставить картонную прокладку толщиной 0,3 мм.

Запрещается ставить прокладку другой толщины или применять при установке прокладки герметик, краску и т.п., так как это приведет к снижению производительности насоса.

Устанавливаем насос в обратной последовательности.

Гайки крепления маслонасоса затягиваем моментом 18-25 Нм (1,8-2,5 кгс.м).

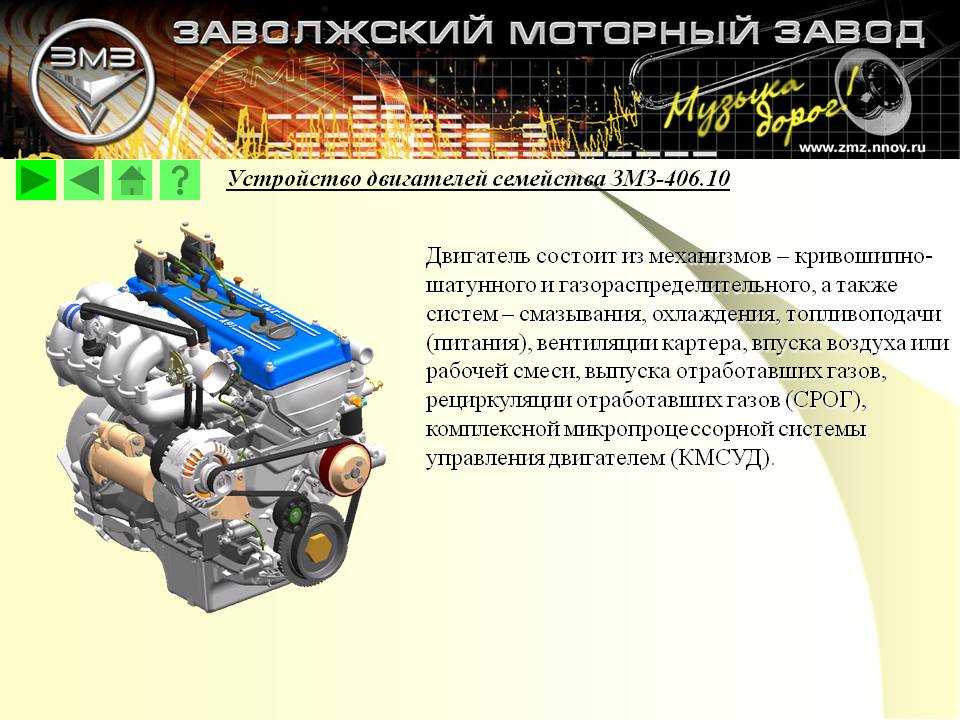

Конструкция и особенности

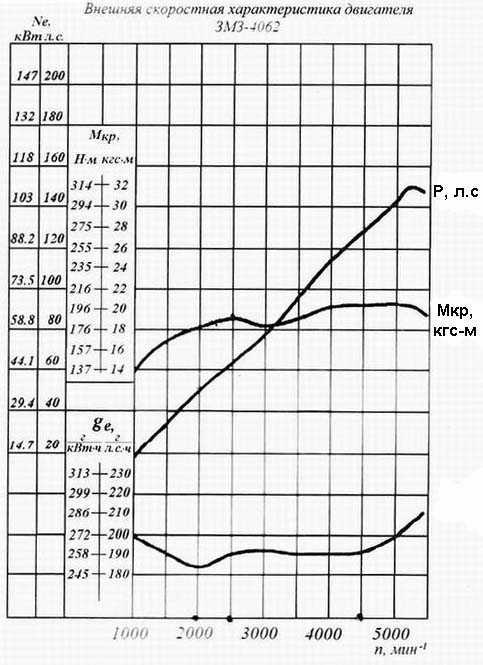

Двигатель бензиновый, четырехцилиндровый шестнадцатиклапанный, рядный с распределенным впрыском топлива и микропроцессорной системой управления. Мощность 145 л.с. при оборотах коленчатого вала 5200. Рабочий объем — 2,28 литра.

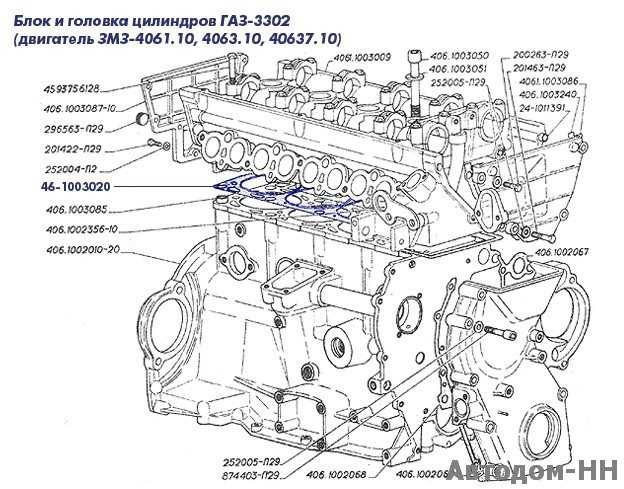

Блок литой чугунный, цилиндры выполнены проточкой непосредственно в теле блока. Такое решение позволило сделать блок очень жестким, а зазоры в парах трения стали более стабильными. Тем не менее, предусмотрена возможность его ремонтной расточки (допускается три ремонта).
Вентиляция картера закрытого типа, принудительная.
Коленчатый вал из магниевого чугуна вращается в пяти опорах на подшипниках скольжения. Продольные перемещения вала ограничены упорными полукольцами, установленными в выборках третьей коренной опоры. Оба конца вала, на радость автослесарей, уплотнены самоподжимающимися резиновыми либо силиконовыми сальниками.
Поршни литые алюминиевые с двумя компрессионными и одним составным маслосъемным кольцом. Шатуны стальные двутаврового сечения, с разъемной нижней головкой на подшипнике скольжения. Поршневые пальцы плавающего типа, не закрепленные ни в поршне, ни в верхней головке шатуна. Продольное перемещение ограничено лишь стопорными кольцами. Ход поршня уменьшен до 86 мм. Диаметр поршня остался прежним — 92 мм.
Система смазки двигателя ЗМЗ 406 полнопоточная, комбинированная. Втулки, подшипники скольжения и гидротолкатели получают смазку под давлением, а стенки цилиндров смазываются разбрызгиванием. Масляный насос шестереночный, односекционный с достаточно оригинальной конструкцией привода. Традиционно вал масляного насоса приводится или зубчатой передачей от коленчатого вала, или через косозубые шестерни от распредвала, однако инженерам ЗМЗ такие решения показались недостаточно интересными, и они пошли своим путем. Привод вращается от промежуточного вала ГРМ, приводимого цепью. Получилось достаточно громоздко, но в целом достаточно надежно. Мотористы, в основном, считают это новшество вредительством, возможно, они правы. Редукционный клапан открывается при давлении в системе 0,7-0,9 кгс/см2, направляя масло в масляный радиатор, откуда оно стекает в картер двигателя. Подробнее о системе смазки ЗМЗ 406 можно прочесть здесь.
Система охлаждения замкнутого типа, работает под избыточным давлением.

В силу более высокой степени форсировки, двигатель достаточно требователен к качеству моторного масла и нуждается в более серьезном отношении к обслуживанию, чем его предшественники.
Головка блока отлита из алюминиевого сплава. Камера сгорания шатрового типа с четырьмя клапанами на цилиндр. Клапанный механизм получил гидротолкатели, что избавило автолюбителей от необходимости регулировки клапанов. Впускной и выпускной коллекторы разнесены по разным сторонам головки.
Распределительные валы теперь также расположены в головке, их два, один работает с впускными клапанами, второй — с выпускными. Валы литые из чугуна, вращаются на пяти опорах в подшипниках скольжения. Продольное перемещение валов ограничивается пластиковыми упорными полукольцами в передней крышке и передних опорах. Привод валов цепной, двухступенчатый с использованием промежуточного вала. Цепь верхней ступени имеет 70 звеньев, нижней — 90. Натяжение цепей регулируется автоматическими гидронатяжителями с упорными башмаками из износостойкого пластика. В дальнейшем, башмаки были заменены на рычаги со звездами, что увеличило ресурс механизма между ремонтами

Обратите внимание — цепи с разными типами натяжителей не взаимозаменяемые.
Выпускной коллектор чугунный.
Впускной коллектор отлит из алюминия, на нем смонтирован ресивер, к фланцу которого крепится дроссельный узел с тросовым приводом. Дроссель имеет подогрев от магистрали охлаждения двигателя.
Топливо подается в камеры сгорания через индивидуальные форсунки (распределенный впрыск)

Управление впрыском электронное.
Система зажигания микропроцессорная. Опирающаяся в работе на показания датчиков двигателя.
В разные годы использовались блоки управления двигателем МИКАС-5.4, МИКАС-7.1, ИТЭЛМА VS 5.6, СОАТЭ. Соответственно, менялись и некоторые датчики, в частности ДМРВ.

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

• установка фильтра нулевого сопротивления;
• снижение температуры воздуха во впускном тракте;
• замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Тема статьи — моторное масло змз. На яндексе в месяц несколько тысяч запросов на данный предмет. А уж как горячо кипят страсти на форумах, это вообще коррида)). Есть сторонники полусинтетики, есть адепты синтетики, есть крестоносцы до последней капли разума защищающие старую добрую минералку. У каждого своя правда. Я попробую обобщить свои познания и опыт эксплуатации в данной тематике, применительно к ДАННОМУ семейству двигателей.

Ремонт опор промежуточного вала 406.1006260-01 и привода масляного насоса 406.1011200-20 двигателя ЗМЗ–40522.10 на Газель и Соболь, номинальные и предельные размеры опор, размеры ремонтных втулок.

В зависимости от износа опорных шеек промежуточного вала, необходимо сделать расточку внутреннего отверстия стандартных или ремонтных втулок:

— Внутреннего отверстия стандартных втулок под стандартный размер.— Внутреннего отверстия ремонтных втулок под стандартный или ремонтный размер.

Стандартные втулки надо заменить на ремонтные при:

— Ослаблении посадки втулки. — Проворачивании втулки. — Износе посадочного отверстия блока цилиндров под переднюю втулку свыше размера диаметра 52,56 мм. — Износе посадочного отверстия блока цилиндров под заднюю втулку свыше размера диаметра 25,06 мм.

Ремонтные втулки можно изготовить в соответствии с размерами на рисунке ниже из антифрикционного сплава: алюминий или бронза. Для запрессовки ремонтных втулок надо обработать посадочные отверстия блока цилиндров под втулки до размеров диаметров 54-54,03 мм и 26,5-26,521 мм.

Перед установкой опор промежуточного вала надо демонтировать трубку. При установке ремонтных втулок необходимо обеспечить совпадение отверстий масляных каналов. Расточку опор промежуточного вала надо производить за одну установку. Для обеспечения соосности.

Новую трубку необходимо запрессовать с использованием анаэробного герметика «Фиксатор-9». Или аналогичного «Стопор-9», «Техногерм-7», «Гермикон-9». Предварительно обезжирив поверхность нанесения герметика. Шейки промежуточного вала 406.1006260-01 шлифуют под ремонтный размер в случае износа, превышающего максимально допустимый.

— Болты крепления звездочек промежуточного вала: 24,5-26,5 (2,5-2,7) — Гайка шестерни промежуточного вала: 17,7-24,5 (1,8-2,5) — Болты крепления фланца промежуточного вала: 11,8-17,6 (1,2-1,8)

В случае износа отверстий под привод масляного насоса 406.1011200-20 более допустимого, отверстия надо расточить до размера диаметром 21-21,033 мм под ремонтные втулки. Ремонтные втулки можно изготовить из серого чугуна. Наружным диаметром 21,041-21,062 мм и длиной:

— Нижняя втулка — 17 мм.— Верхняя втулка — 30 мм.

Затем запрессовать ремонтные втулки. Просверлить в верхней втулке через отверстие с конической резьбой сквозное отверстие диаметром 3,5 мм. Оно необходимо для подвода масла. Отверстие должно входить в масляную магистраль блока цилиндров. Затем обработать отверстия во втулках до номинального размера. Обработку посадочных отверстий блока цилиндров под втулки и отверстий втулок необходимо производить за одну установку.

Создание

Мы же рассмотрим иную историю возникновения этого мотора. Попытка перенести распределительный вал из блока цилиндров в головку предпринималась еще на этапе работы над двигателем ГАЗ 21, однако конструкция получилась не очень надежной, и в серию мотор пошел в нижне-вальной версии и сохранил эту конструкцию вплоть до двигателя ЗМЗ 402. Проектные работы над новым мотором стартуют в конце 80х годов прошлого века. Времена начинались непростые и потому, разработка и доводка мотора затянулись до начала 90х. В малую серию мотор пошел только в 1992 году. Планы были достаточно амбициозными, и новый двигатель предполагалось предложить не только традиционному партнеру в лице Горьковского завода, но и АЗЛК, БАЗ и даже ВАЗовцам. Однако экономика разваливалась на глазах, заводы выживали с трудом, и о постановке на конвейер новых машин речи не шло. В итоге потребителем новинки стал только ГАЗ. Крупносерийное производство началось лишь в 1996 году и вышло на значительные объемы только к 1997-му.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

• Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется  большая часть давления.
• Второе по популярности место – изношенные гидронатяжители цепей.
• Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
• Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
• Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется  на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

• Более частая замена масляного фильтра.
• Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
• Отключение масляного радиатора или замена его на теплообменник.
• Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
• Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока  службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

Итак, вот эти места и варианты их жиклирования:

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.

Об истории двигателя

Мотор «3M3-406» не так уж «молод», как это повсеместно считается. Первые разработки по этому оборотистому и верхневальному варианту, призванному прийти на замену 402-му заволжскому мотору, были сделаны ещё во второй половине восьмидесятых годов. Было решено, несмотря на все замечательные качества двигателя «3M3-402», его успешность и востребованность, двигаться вперёд.

Существовало два пути, рассмотренных специалистами завода: оставить старый блок и, сохранив общую схему двигателя, поработать над современным его обвесом; либо создавать совершенно новый мотор. Оба варианта в итоге нашли своё воплощение. Первый – в Ульяновске, где был создан впрысковый «УМЗ-421» – надёжный и удобный (в том числе, и в смысле отсутствия технических проблем с установкой на старые машины, в частности, «ГАЗ-21»).

На Заволжском же моторном заводе фактически был создан совершенно новый мотор. Надо сказать, что попытки перевести распределительный вал из блока цилиндров в головку предпринимались здесь ещё на этапах работы над мотором для «ГАЗ-21». Однако та конструкция получилась не совсем надёжной, и в серийное производство мотор пошёл всё-таки в нижневальном варианте, сохранив эту конструкцию и до «3M3-402».

Впервые в отечественном машиностроении в конструкции «3M3-406» были применены: 4 клапана на каждый цилиндр, гидротолкатели, 2-х ступенчатый цепной привод двух распределительных валов, электронная система управления впрыском топлива и зажиганием.

До малого серийного производства двигатель «3M3-406» добрался только в 1992-м году. Им начали комплектовать «Волги» всех существовавших модификаций. Планы насчёт будущего нового мотора были амбициозными: предполагалось поставлять «3M3-406» не только на ГАЗ, но и на АЗЛК, и даже на ВАЗ. Однако в условиях полного развала экономики этим планам не суждено было осуществиться.

Единственным потребителем двигателей «3M3-406» так и остался Горьковский автомобильный завод. А основной частью машин, которые были укомплектованы мотором данной модели, стали грузовые «ГАЗели» и «Соболи», и, конечно же, микроавтобусы данных марок. Благодаря наращиванию объёмов производства этих машин, «3M3-406» в 1996 году был запущен в массовое серийное производство, а  в следующем, 1997-м году предприятие вышло на очень значительные объёмы его выпуска.

На сегодняшний день, двигатель «3M3-406» выпущен общим тиражом более полутора миллионов единиц. Он является пока самым распространённым в России и СНГ двигателем для лёгкого коммерческого транспорта. При этом, «3M3-406» – вовсе не узко специализированный силовой агрегат. Он изначально был спроектирован как основа для целого семейства новых моторов, годящихся на самую разнообразную технику. В нём конструктивно заложен большой потенциал для модернизации и постройки на его базе двигателей с различным диапазоном характеристик. В частности, хоть «3M3-406» и не производится больше, он послужил основой для создания более мощных и современных инжекторных моторов семейств «3M3-409» и «3M3-405», а также для дизеля «3M3-514» и его модификаций.

Двигатель хорошим маслом не испортишь

На ЗМЗ разработаны новые требованияк маслам для семейства «406-х» двигателей. Комментарий дает главный конструктор ОАО «ЗМЗ» Виктор Пичугин.

Масляное меню «406-го» отличается от меню старого «402-го» двигателя, который довольствовался стандартной группой масел, обозначаемой символами SE или SF (М10Ги, М12Ги, М53/10Г1). Для нового двигателя, в конструкции которого есть гидротолкатели, гидронатяжители, система впрыска топлива и возможна установка систем снижения токсичности, рекомендуется применять масла группы «Супер» (см. табл.), обозначаемых символами SG, SH и SJ по общепринятой классификации масел APJ (Американский институт нефти). ВАЗ в журнале «За рулем» № 11 за 1998 год на стр. 121 опубликовал рекомендации для своих новых двигателей. Сравнив рекомендации ВАЗа и ЗМЗ, мы увидим, что они полностью совпадают, и это облегчает автолюбителям выбор масел, эксплуатацию одновременно «Жигулей» и «Волг».

При замене масла на масло другой марки или другой фирмы обязательна промывка системы смазки, и лучше не «пятиминутками», а любыми промывочными средствами согласно рекомендациям по их использованию. В «406-м» двигателе при сливе отработанного масла в верхней части головки блока, занижениях около клапанов и в масляных каналах остается примерно 300-350 г. Половину из этого количества можно удалить, отвернув пробку в головке блока в районе расположения двух датчиков давления масла (верхняя передняя часть двигателя со стороны выпускного коллектора). Для особо дотошных автолюбителей, которым оставшаяся часть масла не дает покоя и хочется на все 100% быть уверенным в чистоте, можно рекомендовать следующее: снять клапанную крышку и грушей отсосать остатки масла в полостях головки блока. Естественно, что лучше эти операции проводить после промывки, чтобы удалить все из двигателя. Про эти две операции по удалению остатков отработанного масла рассказываем для тех, кто щепетилен, кто любит идеальную чистоту.

В инструкции по эксплуатации и обслуживанию автомобиля этих рекомендаций вы не найдете, так как остатки масла в «406-м» при сливе не больше, чем в современных зарубежных аналогах. Теперь о том, можно ли на «406-м» двигателе при пользовании качественными импортными синтетическими и полусинтетическими маслами, при умеренной манере езды и в условиях эксплуатации совершать пробеги между сменой масла и фильтра в 20 тыс. км. Можно. Принцип здесь такой: лучше 20 тысяч проехать на хорошем масле, чем 10 тысяч на плохом. Требования к двигателю в данном случае следующие: он должен быть хорошо обкатан, в нем не должны иметь место случаи попадания в масло охлаждающей жидкости и топлива. И самое главное — вы должны быть уверены, что залили не поддельное масло, а значит, покупать его надо у официальных дилеров.

Темный цвет масла в период длительной эксплуатации абсолютно не говорит о степени его загрязненности. Что касается многочисленных присадок к маслам и рекламы их чудодейственных свойств, то лучше изначально положиться на качество основного масла. В нем заложены все необходимые присадки для долговечной работы двигателя. Моторные масла, на которых необходимо проводитьобкатку и все виды стендовых и дорожных испытанийдвигателей семейства ЗМЗ-406.10

Масла отечественного производства:

• «Лукойл-Арктик» СТО ААИ 003-98-Б4/Д2 (API SG/CD) SAE 5W30; SAE 5W40 ТУ 053-07800148636-95
• «Яр-Марка супер» СТО ААИ 003-98-Б4/Д2 (API SG/CD) SAE 5W30; SAE 5W40 ТУ 38.301.25-36-97
• «Новойл-синт» СТО ААИ 003-98-Б4/Д2 (API SG/CD) SAE 5W30; SAE 5W40 ТУ 0253-004-05766528-98

Масла зарубежных производителей:

• Esso Ultra SAE 10W40, API SH/SJ/CE
• Esso Uniflo SAE 15W40, API SH/SJ/CE
• Havoline X1 SAE 10W40, API SH/SJ/CE
• Helix Plus SAE 10W40 API SH/SJ/CD
• Mobil Super Formula SAE 10W40, API SH/SJ/CD
